Гидроаккумуляторы для систем домашнего водоснабжения — принцип работы и устройство

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

1. Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
2. Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
3. Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
4. Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

<center></center>

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

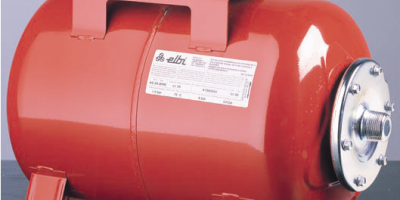

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

<center></center>

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

• чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
• поврежденную мембрану можно восстановить в сервисном центре;
• поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
• исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
• достаточность объема бака нужно определить до его установки в систему.

Установив в доме гидроаккумулятор, потребитель навсегда приобретает безопасность использования домашнего водопровода.

Зачем нужен гидроаккумулятор его отличие от расширительного бака

Для примера можно рассмотреть систему водоснабжения в частном доме, подача воды в которую осуществляется с помощью электрического насоса.

При внешней схожести формы двух гидротехнических приборов, они имеют разные функции, различающиеся не только по цвету – гидроаккумуляторы синие, а расширительные баки красные – но и выполняющие разную работу.

Оба устройства работают по схожему принципу и работают с одной целью – бесперебойная работа домашнего водопровода и отопительной системы.

Расширительный бак используется в основном в системах отопления и несет в себе функцию снижения давления жидкости, тем самым предохраняя трубы и соединительные детали от преждевременного выхода из строя, приводящей к их замене.

В расширительном баке емкость для жидкости разделена пополам с помощью подвижной перегородки. В одной части находится воздух, а в другой вода.

При нагревании вода, расширяясь, давит на мягкую перегородку, сжимая воздух, находящийся с другой стороны, снимая тем самым избыточное давление в отопительной системе.

При понижении температуры происходит обратный процесс – сжатый воздух толкает воду в систему, предотвращая образование воздушной пробки.

Гидроаккумулятор используется при монтаже домашнего трубопровода. Емкость гидроаккумулятора внутри тоже разделена на два резервуара, но по другому принципу.

Вода в ней не контактирует со стенками, поскольку находится в специальной мембранной камере, которая окружена сжатым воздухом. Мембрана выполнена из полимерных материалов, стойких к высоким и низким температурам и химическому воздействию.

Устройство гидроаккумулятора

Гидроаккумулятор представляет собой герметичный стальной бак объемом 50-100 литров с закачанным воздухом, имеющий внутри емкость, выполненную из полимерных материалов, как правило, бутилкаучука.

Емкость – мембранная камера – подает воду в систему домашнего водопровода с постоянным давлением, которое можно регулировать с помощью клапана на баке, являющимся частью системы.

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:

• Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
• При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
• Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
• Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
• Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Как выбрать гидроаккумулятор

Прежде всего, надо определиться для какой системы планируется использовать гидроаккумулятор.

• Для прибора, который будет следить за подачей холодной воды, надо исходить из количества человек, проживающих в доме и по нормам расхода холодной и питьевой воды на одного человека приобрести подходящий гидроаккумулятор.
• Агрегат, подающий горячую воду, также приобретается после расчета расхода горячей воды на одного человека в сутки.
• Гидроаккумулятор, обеспечивающий бесперебойную работу отопительной системы, выбирается исходя из площади отапливаемых помещений. В зависимости от этого выбирается емкость гидробака.

Также необходимо учесть, что работа всего агрегата основана на использовании мембранной емкости, которая находится внутри гидробака.

Именно от ее живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутированной резины, вода из которой безопасна для использования при приготовлении пищи.

Далее, делая выбор, нужно уделить внимание фланцу, который обеспечивает крепление системы подачи воды. Его качество влияет на срок работы гидроаккумулятора.

Чем качественнее фланец, тем дольше будет работать гидроаккумулятор. Изготавливается из оцинкованной стали, нержавейки или композиционной пластмассы.

Расчет оптимального объема гидробака

ГОСТа по объему гидробака не существует. Каждый выбирает емкость для использования воды индивидуально. Исходить надо из двух параметров.

1. Размер подсобного помещения, куда будет устанавливаться как минимум один гидробак. Для примера, размер бака на 100 литров – это бочка, стоящая вертикально, высотой около 850 мм, и диаметром 450 мм.
2. Далее нужно просчитать потребляемое количество воды каждым членом семьи (примерно). Также, учесть расход воды при стирке, мойке посуды и других хозяйственных нуждах. В любом случае, даже если при расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Приобрести гидроаккумулятор в вашем городе

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
• Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
• Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Частой проблемой не только для загородных домов, но и для городских квартир является нестабильное давление воды в системе водопровода. В многоквартирных домах нередки гидроудары. Ситуация значительно осложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, а трубы однажды может просто разорвать и затопить помещения дома. Предупредить эти события можно инсталляцией в систему водоснабжения и отопления гидроаккумуляторы, принцип работы которых надежен и прост.

Принцип работы гидроаккумуляторов

Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки. Суть его работы сводится к накоплению водопроводной воды с помощью насоса нагнетания и по достижению в баке определенного давления — отдаче воды потребителям. Таким образом сглаживаются скачки давления, а внутридомовые системы водопровода и отопления защищаются от негативного внешнего воздействия.

Конструктивно гидробак представляет собою стальной толстостенный цилиндр с горловиной и золотником на одной стороне и ниппелем на противоположной. К горловине с помощью шайбы крепится мембрана или баллон цилиндрической формы из эластичного материала.

Водопроводная вода нагнетается в гидроаккумулятор через золотник, и мембрана растягивается. По достижению определенного давления (а значит и объема накопленной внутри бака воды) работа насоса прекращается и становится возможной отдача накопленного во внутреннюю домовую сеть потребителям.

Давление в гидробаке создается заранее накопленным воздухом во второй его половине. Это делается с помощью обычного воздушного насоса, к примеру для подкачивания шин автомобилей.

По мере накачивания воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно оно создает стабильный напор воды для потребителей. Реле давления отслеживает его изменения и при достижении минимума (когда гидроаккумулятор практически опустошен) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется по новому.

Виды гидробаков для систем водоснабжения

Имеющиеся на рынке гидроаккумуляторы, принцип работы которых одинаков, делятся на несколько видов по ряду признаков и функциональным особенностям. Прежде всего по способы монтажа различают:

По температуре рабочей жидкости гидробаки бывают:

По внутреннему объему гидробаки бывают:

Критерии выбора подходящего гидробака

Выбирая определенный гидроакумулятор нужно руководствоваться следующими критериями:

Особенности монтажа гидроаккумулятора

Приобретая определенную модель гидроакумулятора нужно учитывать ряд особенностей его монтажа:

Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чеще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.

Правила эксплуатации

Установив гидроаккумулятор нужно соблюдать в дальнейшем три несложных правила:

Заключение

Гидроакумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильной подачи воды как для загородного, так и городского дома. Это устройство способно на долгие годы обеспечить комфортную и бесперебойную работу внутридомового водопровода.

•
•
•
•
•

•
•
•
•
•

Каталог товаров

• Душевые кабиныДушевые боксыДушевые уголкиДушиВанныПоддоныТрапы и лоткиЛюки сантехническиеУнитазыБидеПиссуарыИнсталляцииРаковиныКухонные мойкиСмесителиКомплектующиеПолотенцесушители
• Газовые котлыЭлектрические котлыТвердотопливные комбинированные котлыЖидкотопливные котлыАвтоматика для котловГорелки для котловДымоходы для котловДополнительное оборудование для котловСтабилизаторы напряжения и ИБП
• Комплекты оборудования
• Биметаллические радиаторыАлюминиевые радиаторыПанельные радиаторыСтальные трубчатыеКонвекторы напольныеКонвекторы встраиваемыеЭлектрические конвекторы и радиаторыКонвекторы газовыеИнфракрасные обогревателиТеплый плинтусЧугунные радиаторыКомплектующие для радиаторовКомплектующие для встраиваемых конвекторовКомплектующие для напольных конвекторовТеплоносители
• Скважинные насосыКолодезные насосыЦиркуляционные насосыНасосные станцииДренажные насосыКанализационные установкиПоверхностные насосыФекальные насосыАвтоматика для насосовКомплектующие для систем водоснабжения
• Электрические накопительные водонагревателиЭлектрические проточные водонагревателиБойлеры косвенного нагреваГазовые накопительные водонагревателиГазовые проточные водонагреватели (Газовые колонки)Комбинированные водонагревателиКомплектующие для бойлеров косвенного нагрева
• Электрический теплый полВодяной теплый полКомплектующие для электрического теплого полаКомплектующие для водяного теплого полаПлиты теплоизоляционные для теплого полаКабели для обогрева труб
• ГидроаккумуляторыЕмкости для водыРасширительные бакиМембраны
• ГазгольдерыБаллонные установки
• СептикиДополнительное оборудование для септиков
• Полипропиленовые трубыТрубы из сшитого полиэтиленаДренажные трубыМедные трубыТрубы ПНДГибкие подводкиКанализационные трубы (внутренние)Канализационные трубы (наружные)Оборудование для работы с сшитым полиэтиленомКрепежМеталлопластиковые трубыОборудование для сварки трубКомплектующие к сварочным аппаратам
• Полипропиленовые фитингиСредства герметизацииФитинги резьбовыеКанализационные фитингиМеталлопластиковые фитингиФитинги для дренажных трубФитинги для труб из сшитого полиэтиленаФитинги для медных трубФитинги для ПНД труб
• Термостатические элементы и головкиАрматура безопасностиФитинги коллекторныеАрматура для подключения бытовой техникиБалансировкаОбратные клапанаКоллекторыКраныСетчатые фильтры грубой очисткиМодули быстрого монтажаШкафы коллекторныеСервоприводы
• Каминные облицовкиБанные печиТопкиАксессуары для каминовДровяные каминыЭлектрические камины
• Счетчики водыТеплосчетчикиСчетчики газаАвтоматика для счетчиковКомплектующие для счетчиков
• Плиты теплоизоляционныеРулонная теплоизоляцияТрубная теплоизоляция
• Фильтры для водыСистемы очистки воды для загородных домовФильтры для питьевой водыКартриджи и комплектующиеФильтры для воды грубой очистки
• Защита от протечек
• Мобильные кондиционерыСплит системы
• Запчасти для котлов
• Электрогенераторы бензиновыеЭлектрогенераторы газовыеЭлектрогенераторы дизельные

 ×Заказ по спискуВы можете отправить заказ по заранее составленной смете

Расширительные баки и емкости Reflex с закрытым баком 100 литров

Расширительные баки и емкости 100 литров

Расширительные баки и емкости 50 литров

Расширительные баки и емкости Reflex 100 литров

Расширительные баки и емкости с закрытым баком российские 100 литров

Расширительные баки и емкости 60

Расширительные баки и емкости Джилекс 50 литров

Расширительные баки и емкости АНИОН российские

Расширительные баки и емкости из соединенного королевства

Расширительные баки и емкости 500 литров

Принцип работы

При заполнении гидроаккумулятора водой давление в нем и системе выравнивается. При открывании любого крана расходуется жидкость, и оно падает. При достижении нижнего порогового значения насос автоматически (по сигналу с соответствующего реле) включается. Повышается напор, и колба заполняется недостающим количеством воды. Данный процесс характеризуется динамикой, и при грамотной настройке гидроаккумулятора напор в системе остается неизменным.

Но при условии, что соблюдается периодичность технического обслуживания прибора. Это главным образом касается своевременного стравливания излишков скопившегося в баке воздуха. Частота проведения технологической операции зависит от вместимости гидроаккумулятора и особенностей схемы водопровода. Общие рекомендации указываются в паспорте изделия.

Установка гидроаккумулятора

Он монтируется по нескольким типовым схемам в зависимости от особенностей системы.

Для погружного насоса

Даже минимальный расход воды инициирует включение перекачивающего устройства. Поэтому гидроаккумулятор обязательно устанавливается в схеме после обратного клапана. Это позволяет оптимизировать работу насоса и обеспечить его гарантированный ресурс.

Для станции

По сути, тот же насос, оснащенный дополнительным оборудованием. Некоторые модели изначально не укомплектованы гидроаккумулятором, поэтому он приобретается отдельно и монтируется самостоятельно. В этой схеме основная задача ГА – защита системы от скачков давления, что наблюдается при пуске насоса. Подключение – на участке магистрали до перекачивающего устройства.

Для повысительной станции

Такие схемы реализуются при большом и постоянном водопотреблении. Как правило, в состав перекачивающего устройства входит не менее двух насосов, работающих поочередно. Как видно на схеме, присоединение гидроаккумулятора производится к подающей потребителю воду трубе.

Для системы ГВС

При таком включении гидроаккумулятор выполняет функцию расширительного бака. Если прибор не установить, то вследствие изменения напора струя из душевой лейки будет нестабильной. Сантехника также станет работать некорректно, а это снижает ее ресурс и приводит к частым поломкам.

Особенности монтажа гидроаккумулятора

• Крепление производится на прочной основе, и обязательно с использованием амортизаторов. Например, прокладок из РТИ. Нельзя забывать, что ГА постоянно в динамике, и жесткая фиксация приведет к разрушению материала поверхности или поломке крепежных деталей. Устанавливать прибор непосредственно на трубе водопровода нельзя, так как кроме вибрации добавляется и вес гидроаккумулятора вместе с жидкостью. Такой монтаж гарантированно приведет к протечкам или разрывам соединений.
• Для сочленения гидроаккумулятора с трубопроводом нужно использовать гибкую подводку. Причина указана выше.
• Заполнение бака водой делается постепенно, при небольшом напоре. Это необходимо для того, чтобы исключить риск повреждения колбы в случае, если она слежалась – при резком скачке давления РТИ может не успеть распрямится, и ее легко порвать.
• Место для установки гидроаккумулятора выбирается с учетом возможности быстрого доступа к прибору, его визуального осмотра со всех сторон и проведения работ по обслуживанию (замене).
• Если ГА небольшой по объему бака (до 50 л), то для стравливания воздушных пузырей монтируется запорная арматура (вентиль, тройник) – такие приборы пневмоклапанами не оснащаются. Значит, необходимо предусмотреть, куда и как сливать (отводить) воду из емкости.

Расчет вместимости ГА

Выбирать гидроаккумулятор, ориентируясь на объем бака – дело заведомо проигрышное. Существует такое понятие – заполняемость емкости. Здесь многое зависит от давления в воздушном отсеке, и нередко в ГА вместимостью 200 л по факту воды всего лишь на треть. В таблице показано, как влияет на реальный объем разница между максимальным и минимальным значениями давления, на которые настраивается реле.

Для расчёта можно воспользоваться формулой:

V = K х Amax х (Pmax+1) х (Pmin +1) / (Pmax- Pmin) х (Pб + 1)

• Amax – расход воды (л/мин).
• Pmax и Pmin (бар) – пороговые значения давления, при котором насос выключается/включается.
• K – коэффициент, определяемый суммарной мощностью перекачивающего оборудования (если в системе установлено несколько изделий).
• Pб (бар) – давление в воздушном отсеке бака гидроаккумулятора.

Результат вычислений округляется в большую сторону, а ГА выбирается исходя из того, что его вместимость не должна быть меньше. К примеру, если при расчетах получилось 32, то покупать следует гидроаккумулятор ближайшего типоразмера, то есть на 35 л.

«АЛЬФАТЭП» реализует различные виды оборудования для всех инженерных коммуникаций. На страницах сайта alfatep.ru представлен, в том числе, и большой сортамент гидроаккумуляторов известных марок по заводской цене. Наши сотрудники готовы оказать консультативную помощь в выборе оптимальной версии ГА, производстве необходимых расчетов. Они же подскажут, как грамотно установить и настроить прибор. Для связи со специалистами компании можно воспользоваться разделом «Контакты» или телефоном «горячей линии» 8 (495) 109 00 95. Звонок бесплатный из любого региона России.

—> ПоделитьсяТвитнутьПоделитьсяПоделитьсяПоделиться

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

• значительно увеличить срок эксплуатации скважинного насоса;
• предупредить вред от возможных гидроударов в системе;
• поддерживать в системе определенное давление;
• предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

<param><>

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

1. Отключить электропитание.
2. Открыть кран смесителя.
3. Дождаться, пока бак опустеет.
4. Закрыть кран.
5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Причины поломок и способы их устранения

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Используемые источники:

• https://py-sm.com/gidroakkumulyator.html
• https://vodosnabdom.ru/vodosnabzhenie/gidroakkumulyator-dlya-sistem-vodosnabzheniya
• https://prosto-instrumenty.ru/gidroakkumulyatory-dlya-sistem-domashnego-vodosnabzheniya-princip-raboty-i-ustrojstvo/
• https://alfatep.ru/article/rasshiritelnye_baki_i_emkosti/ustroystvo_gidr/
• https://aqua-rmnt.com/vodosnab/document/gidroakkumulyator-dlya-vodosnabzheniya.html
