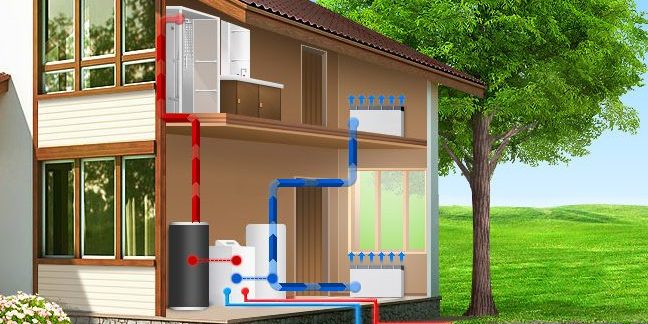

Тепловой насос – инновационное устройство, относящееся к альтернативным источникам энергии. Извлекая тепло из природных ресурсов вокруг, прибор является экономичным устройством с большой степенью автономности.

Характеристики

На отоплении и водоснабжении частного дома хочется сэкономить большинству рачительных хозяев. Для таких целей подходит тепловой насос.

Его вполне возможно соорудить своими руками, хорошо при этом сэкономив − заводской прибор стоит очень недешево.

Свойства и устройство

Прибор имеет внешний и внутренний контур, по которым движется теплоноситель. Составляющие стандартного прибора: тепловой насос, устройство для забора и устройство для распределения тепла. Контур изнутри состоит из компрессора с питанием от сети, испарителя, дроссельного клапана, конденсатора. Используют также в приборе вентиляторы, систему труб, геотермальные зонды.

Преимущества теплонасоса:

• не выделяет никаких вредных веществ, абсолютно экологичный;
• нет затрат на покупку и доставку топлива (электроэнергия затрачивается только на перемещение фреона);
• нет необходимости дополнительных коммуникаций;
• абсолютно пожаро — и взрывобезопасный;
• полноценное отопление зимой и кондиционер летом;
• сооруженный тепловой насос своими руками – это автономная конструкция, требующая минимум усилий по управлению.

Применение

Теплонасос, собранный своими руками, подойдет для таких случаев:

• если есть желание сэкономить на топливе для обогрева дома;
• если к дому невозможно подвести газ или сделать это слишком хлопотно, когда покупать баллонный газ – не выход из ситуации;
• нет желания и возможностей топить углем, дровами, электричеством, иным топливом;
• если хозяин дома является приверженцем использования экологически чистой альтернативной энергии. Устройство достаточно практичное даже наряду с наличием возможностей применять другие источники энергии.

Тепловой насос своими руками изготовляется для дома, основываясь на технологиях забора тепла из земли, воды, воздуха. Он используется для отопления, нагрева воды и даже кондиционирования внутри помещения.

Принцип работы

Все окружающее нас пространство есть энергия — нужно только уметь ее использовать. Для теплового насоса нужно, чтобы температура окружающей среды была больше 1С°. Тут следует сказать, что даже земля зимой под снегом или на некоторой глубине сохраняет тепло. Работа геотермального или любого другого теплонасоса основывается на транспортировке тепла от его источника с помощью теплоносителя к контуру отопления дома.

Схема работы прибора по пунктам:

• носитель тепла (вода, грунт, воздух) наполняет находящийся под грунтом трубопровод и нагревает его;
• затем теплоноситель транспортируется в теплообменник (испаритель) с последующей передачей тепла на внутренний контур;
• во внешнем контуре находится хладагент – жидкость с низкой точкой кипения под низким давлением. Например, фреон, вода со спиртом, гликолевая смесь. Внутри испарителя это вещество нагревается и становится газом;
• газообразный хладагент направляется в компрессор, сжимается под высоким давлением и нагревается;
• горячий газ попадает в конденсатор и там его тепловая энергия переходит к теплоносителю системы отопления дома;
• завершается цикл превращением хладагента в жидкость, и она, вследствие потери тепла, возвращается назад в систему.

Тот же принцип используется для холодильников, поэтому тепловые насосы для дома можно применять как кондиционеры для охлаждения помещения. Проще говоря, тепловой насос – это такой холодильник с обратным действием: вместо холода вырабатывается тепло.

Виды

Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.

Классификация

Выделяют три группы устройств:

• вода-вода;
• грунтово-водяные (геотермальные тепловые насосы);
• используют воду и воздух.

Тепловой коллектор «грунт-вода»

Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».

Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.

Вертикальный коллектор энергии требует несколько скважин на 50–150 м. Такое устройство более эффективное, тепло передают специальные глубинные зонды.

«Вода-вода»

На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.

Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.

«Воздух-вода»

Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.

Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Организовать отопление и горячее водоснабжение частного дома можно разными способами, например, подключиться к коммуникациям центрального газообеспечения или перевести греющие системы на потребление электроэнергии. Согласны?

А можно собрать геотермальный тепловой насос своими руками и эффективно использовать тепло земли для создания комфортных жизненных условий. Безусловно, это довольно трудоемкий процесс, но для тех, кто хоть немного разбирается в технике, это не составит большого труда.

В нашей статье речь пойдет о принципах работы и видах геотермальных установок. Мы расскажем, как из подручных материалов самостоятельно соорудить тепловой насос. Кроме того, в статье вы найдете советы экспертов по выбору геоагрегатов. А размещенные видеоролики раскроют секреты монтажа и принципы работы геотермальных насосов.

Как работает тепловой геоагрегат?

Алгоритм работы геотермального теплового насоса построен на передаче тепла от источника с низким потенциалом тепловой энергии к теплоносителю. Земля здесь играет роль радиатора летом и является активным источником тепла в зимний сезон.

Разница температур грунта помогает повысить общую эффективность системы и способствует снижению фактических эксплуатационных расходов.

В основе действия геотермального теплового насоса лежит такое явление, как тепловая инерция. Температура земли на глубине от 6 метров и ниже почти точно соответствует среднегодовой температуре воздуха в регионе и очень слабо изменяется в течение всего календарного года

На практике в трубопровод, размещенный в грунте, поступает действующий теплоноситель и нагревается там на несколько градусов. Потом состав переходит в теплообменный узел (или испаритель) и перебрасывает накопленную тепловую энергию на внутренний системный контур.

Принцип работы геотермальных установок схож с функционированием холодильных систем. Именно поэтому некоторые виды теплонасосов в летнее время успешно применяют в качестве кондиционеров и с их помощью охлаждают воздух в жилых помещениях

Хладагент, работающий во внешнем контуре, прогревается в испарителе, преобразуется в газ и попадает в компрессор. Там он сжимается под влиянием высокого давления и становится еще горячее.

Раскаленный газ переходит в конденсационное устройство и отдает тепловую энергию рабочему теплоносителю внутренней системы, отвечающей за отопление дома. По окончании процесса хладагент, лишившийся тепла, возвращается в начальную точку в жидком состоянии.

Какими бывают геотермальные установки?

Геотермальные теплонасосы отличаются друг от друга по виду теплоносителя на внутреннем и внешнем контурах конструкции. Энергию устройства получают из грунта, воды (грунтовые воды либо открытый природный водоем) или воздуха.

Внутри жилого помещения тепловой ресурс применяется для отопления комнат, подогрева воды и кондиционирования воздуха. В зависимости от сочетания используемых элементов и функций происходит классификация систем на типы: «земля-вода», «вода-вода» и «воздух-вода».

Вариант #1. Сборка по технологии «земля-вода»

Насос «земля-вода» – один из самых эффективных вариантов альтернативного отопления для жилых помещений. Принцип его действия сводится к отбору при помощи зондов или коллекторов тепловой энергии из грунта и передачи ее в домашнюю водяную систему отопления.

Геотермальные теплонасосы «земля-вода» – это высокотехнологичные прогрессивные устройства. Они отличаются исключительной надежностью и демонстрируют высокий уровень КПД. Не требуют постоянного вмешательства хозяев в работу, но нуждаются в профессиональном сервисном обслуживании

Помогает реализовать технологию специальная установка, состоящая из геотермального теплообменника, размещенного ниже глубины фактического промерзания почвы, и непосредственно тепловой насос, функционирующий как холодильник, только наоборот (обратный цикл Карно).

Как работает устройство

Установка «земля-вода», отапливающая жилые помещения за счет возобновляемого тепла, производимого почвой, действует по следующему алгоритму:

1. Рабочая жидкость (рассол или антифриз), перемещающаяся по геотермальному контуру, принимает температуру почвы и посредством насоса передается в теплообменник – испаритель. Там она отдает собранное тепло фреону, а сама, став холоднее на 2-5°С, возвращается в исходную точку.
2. Обогащенный тепловой энергией фреон испаряется и, приняв газообразное состояние, поступает в компрессорную установку. Там температура газа повышается за счет сжатия и образуется конденсат.
3. Тепловая энергия передается теплоносителю в домашней отопительной системе, а фреон снова принимает жидкую форму. Его давление падает после прохода через расширительный клапан системы и хладагент возвращается обратно в испаритель, чтобы набрать очередную порцию ресурса.

В результате этой процедуры объем тепловой энергии, взятой у почвы и переданной в отопительную систему жилого дома, более чем в 4 раза превышает количество электричества, затраченного для обеспечения корректной работы компрессорной установки, циркулярного насоса и управляющего блока.

Гликолевая смесь с хорошим показателем вязкости, вода со спиртом или соляной раствор – именно такие незамерзающие жидкости используются в системе «земля-вода». Они экологически безопасны, эффективно принимают тепло и транспортируют его к насосной станции

Дополнительным бонусом можно назвать и то, что система имеет возможность работать в обратную сторону, то есть на охлаждение. Правда, потеря эффективности доходит до 20%, но это считается оправданным, учитывая высокую греющую способность оборудования.

Варианты размещения систем «земля-вода»

Для создания наружного контура системы «земля-вода» используют полимерные трубы высокой прочности, имеющие хорошие эксплуатационные характеристики. Размещают их горизонтально, укладывая на дно котлована способом, напоминающим обустройство коммуникаций для комплексов «теплый пол».

Теплонасос «земля-вода» надежен, эффективен и тих в работе, однако его установка обходится в приличные деньги и занимает много времени (не менее 1 месяца на строительно-монтажные и наладочные мероприятия). Этот момент нужно обязательно учитывать, прежде чем останавливать свой выбор на отопительной системе такого типа

При установке используется площадь из расчета 25-50 кв. м на каждый отдельный киловатт мощности монтируемого насоса. Глубину котлована выбирают ниже границы промерзания, а точные размеры и шаг укладки труб определяют дополнительным расчетом.

Владельцам крупногабаритных земельных владений, выбравшим для отопления дома геотермальный тепловой насос типа «земля-вода», целесообразно установить горизонтальные коллекторы. Хозяевам маленьких участков больше подойдет монтаж глубинных зондов, так как они уходят далеко в почву и не «съедают» полезную площадь возле дома

Территории, на которых обустроены коммуникации геотремальных систем «земля-вода», под сельскохозяйственные нужды уже не используют. На них можно разбить красивый травяной газон или клумбу с цветущими однолетниками.

Вертикальный монтаж гораздо более проблематичен и влечет за собой использование профессиональной техники. На участке при помощи буровой установки сверлят скважину глубиной от 20 до 150 м, в нее опускают специальный геотермальный зонд и подключают его к насосу, подающему рабочую жидкость в домашнюю отопительную систему.

Вертикальный зонд для геотермальной системы «земля-вода» представляет собой оголовок с подключенными трубами. Его погружают в скважину глубиной от 18 м и более. Точное количество скважин и зондов, глубину требуемого погружения и фактический диаметр трубопровода высчитывают отдельно для каждого частного случая, исходя из информации, полученной в результате геологической разведки, проведенной специалистами на участке

Зондовые трубы, отходящие от пробуренных скважин, входят в коллекторный колодец. От него к тепловому насосу идут 2 магистральные линии (подающая ресурс и обратная), снабженные утеплительным покрытием. Диаметр магистрали зависит от общего объема системы и помещения, которое требуется отопить. Иногда параметры достигают 160 мм.

Согласно приблизительным расчетам, для обогрева жилого дома площадью порядка 100 м2 понадобится около 7.5 кВт/ч энергии. Вертикальные зонды для создания греющей системы «земля-вода» в этом случае придется опустить в грунт на 110-115 метров, либо занять под горизонтальные коммуникации 250 м2 прилегающего участка (+)

За счет того, что на глубине температура грунта всегда выше и устойчивей благодаря воздействию земного ядра, вертикальный способ укладки греющей системы признан максимально эффективным. Он демонстрирует высокий уровень КПД и надежно работает в течение многих лет, не давая сбоев и поломок.

Вариант #2. Особенности теплонасосов «вода-вода»

Геотермальная система «вода-вода» использует в работе тепловую энергию водного ресурса. Это является возможным потому, что на большой глубине температура воды, как и грунта, остается довольно высокой и круглогодично сохраняет стабильные постоянные показатели.

Для обустройства системы «вода-вода» и получения низкопотенциальной тепловой энергии можно использовать открытые водоемы (озера, реки), колодцы, скважины и даже сточные воды технологических циклов промышленных производств (водоснабжение обратного типа)

Принципиальной конструкционной разницы между теплонасосом «грунт-вода» и «вода-вода» нет. Но самых меньших финансовых и трудовых затрат требует комплекс, обустроенный на базе открытого водоема. Для монтажа не нужны масштабные буровые мероприятия.

Трубный материал с теплоносителем просто оснащают грузом, погружают в воду и посредством соединительных коммуникаций подключают к домашней отопительной системе.

Однако, такой вариант возможен лишь в том случае, когда земельный участок вплотную прилегает к воде и все коммуникационные части системы находятся под контролем хозяев. Если к открытому водоему доступа нет, используют потенциал грунтовых вод.

Правда, это влечет за собой серьезные земельные работы и сооружение сложных конструкций, например, дополнительного колодца, предназначенного для сброса проходящей через теплообменный узел воды.

При установке теплонасоса «вода-вода» обустраивают не одну, а две скважины. Через одну забирается рабочая вода и, пройдя теплообменник, перенаправляется во вторую, которая располагается по направлению движения грунтовых потоков. Во время размещения нужно учесть, что принимающая скважина должна находиться от отдающей на расстоянии не менее 6 метров и обязательно быть ниже по течению

Обычно установки типа «вода-вода» монтируют там, где нет возможности подключить центральные коммуникации или использовать иные виды теплоносителей.

Специалисты утверждают, что альтернативное отопление такого типа исключительно эффективно в современных постройках, имеющих минимальный показатель теплопотерь.

При изготовлении и укладке своими руками геотермальных систем отопления «вода-вода» очень важно использовать материалы с высоким уровнем стойкости к коррозии, перемерзанию и прочим агрессивным проявлениям внешней среды. Тогда оборудование прослужит долго и не доставит владельцу никаких хлопот

Если дом хорошо утеплен, защищен от сквозняков, сырости и проникновения морозного воздуха или построен с применением современных теплоизоляционных технологий, стоимость системы отопления существенно снижается из-за открывшейся возможности приобрести насосное оборудование гораздо меньшей мощности.

Вариант #3. Обустройство систем «воздух-вода»

Теплонасос «воздух-вода» использует для работы самый доступный, неограниченный и возобновляемый природный энергетический ресурс – воздух. Функционирует оборудование посредством вентиляторов и испарителей, объединенных в единый комплекс.

Наибольшую эффективность проявляет при температуре до -15°C. При более агрессивных показателях теряет существенную часть мощности.

Тепловой насос «воздух-вода» стоит значительно дешевле, нежели модели «вода-вода» и «земля-вода». Модуль подходит для регионов с относительно теплыми зимами. В холодных северных районах, где морозы превышают -20…25°C установка воздушного оборудования считается нецелесообразной

Агрегат исключительно удобен тем, что не требует от владельцев частного дома наличия спецтехники для монтажа и проведения сложных работ по установке.

Не нуждается в выемке земли, бурении скважин и прочих трудоемких мероприятиях. Легко монтируется и не занимает большого количества места. Может корректно функционировать, располагаясь на крыше жилого помещения.

Установить геотермальный насос «воздух-вода» можно на участке непосредственно возле жилых строений. Он работает тихо и имеет современный привлекательный вид, не портящий общего дизайна территории

К главным плюсам оборудования относится практически бесшумная работа и возможность повторного использования тепла, вышедшего из обогреваемого помещения в форме отработанного воздуха, воды, газа, дыма и пр.

Обслуживание системы владельцы осуществляют самостоятельно:

• чистят вентиляторные лопасти и защитные решетки на испарительной установке от пыли, мелкого мусора и листьев;
• смазывают компрессор специальным составом, указанным в инструкции производителем;
• меняют масло в силовых узлах (вентилятор, компрессор) с определенной периодичностью;
• проверяют целостность силового кабеля питания и медного трубопровода, по которому хладагент циркулирует в системе.

Помимо этих действий изготовители насосного оборудования настоятельно советуют клиентам контролировать состояние тепловых датчиков, отражающих функционирование блока управления.

Их необходимо протирать, аккуратно удаляя с поверхности пыль и масляные пятна. Это продлит «жизнь» системы воздух-воздух и сделает процесс эксплуатации более простым и комфортным.

Как сделать агрегат своими руками?

Независимо от того, какой вариант ресурса (земля, вода или воздух) выбран для отопления, для корректного функционирования системы понадобится насос.

Это устройство состоит из таких элементов, как:

• компрессорный узел (промежуточный элемент комплекса);
• испаритель, передающий низкопотенциальную энергию теплоносителю;
• дроссельный клапан, через который хладагент находит обратную дорогу в испаритель;
• конденсатор, где фреон отдает тепловую энергию и охлаждается до изначальной температуры.

Можно приобрести целостную систему у производителя, но это обойдется в приличную сумму. Когда свободных денег под рукой нет, стоит сделать теплонасос своими руками из имеющихся в распоряжении деталей и в случае надобности докупить недостающие запчасти.

Планируя установку в частном доме геотермальной отопительной системы, в первую очередь нужно позаботиться о снижении уровня теплопотери. Для этого стены необходимо утеплить специальным материалом, двери и оконные рамы снабдить поролоновыми прокладками, а пол и потолок защитить пенопластовыми панелями. Тогда выделенное насосом тепло в максимально объеме останется внутри помещения

Когда решение о собственноручном изготовлении теплового насоса принято, нужно обязательно проверить состояние имеющихся в доме электрической проводки и электросчетчика.

Если эти элементы изношенные и старые, необходимо просмотреть все участки, обнаружить возможные неисправности и устранить их еще до начала работ. Тогда система сразу после запуска будет безупречно работать и не побеспокоит хозяев короткими замыканиями, возгоранием проводки и выбиванием пробок.

Способ #1. Сборка из холодильника

Для сборки теплонасоса своими руками со старого холодильника снимают размещенный сзади змеевик. Эту деталь используют как конденсатор и помещают в высокопрочную емкость, устойчивую к агрессивным температурам. На нее крепят исправно работающий компрессор, а в качестве испарителя используют простую пластиковую бочку.

Если для создания насоса используется очень старый холодильник, лучше заменить в нем фреон на новый. Самостоятельно это сделать не получится, поэтому придется пригласить мастера со специальным оборудованием. Он быстро заменит рабочую жидкость, и система заработает в нужном режиме

Подготовленные элементы соединяют между собой, а потом созданный агрегат посредством полимерных труб подключают к отопительной системе и приступают к эксплуатации оборудования.

Пошаговый инструктаж по сборке теплонасоса из холодильника описан в этой статье.

Способ #2. Теплонасос из кондиционера

Для того чтобы сделать теплонасос, кондиционер модифицируют и проводят перепланировку некоторых основных узлов. Сначала наружный и внутренний блоки меняют местами.

Испаритель, отвечающий за передачу низкопотенциального тепла, дополнительно не ставят, так как он имеется во внутреннем блоке агрегата, а передающий тепловую энергию конденсатор стоит во внешнем блоке. В качестве теплоносителя подходят как воздух, так и вода.

Если этот вариант монтажа не удобен, конденсатор устанавливают в отдельный резервуар, предназначенный для корректного теплообмена между греющим ресурсом и теплоносителем.

Саму систему снабжают четырехходовым клапаном. Для этой работы обычно приглашают специалиста, имеющего профессиональные навыки и опыт проведения мероприятий такого рода.

Современные сплит системы малоэффективны при низких температурах, поэтому профессионалы не рекомендуют использовать их для самостоятельного изготовления теплонасосов

В третьем варианте кондиционер полностью разбирают на составные детали, а потом из них комплектуют насос по традиционной общепринятой схеме: испаритель, компрессор, конденсатор. Готовый прибор присоединяют к обогревающему дом оборудованию и приступают к использованию.

На сайте есть серия статей по изготовлению тепловых насосов своими руками, советуем ознакомиться:

Советы по выбору системы

Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.

Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.

Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.

Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.

Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.

Выводы и полезное видео по теме

Как работает оборудование «земля-вода». Подробное описание от специалиста по установке геотермальных тепловых котлов, рекомендации и полезные советы для домашних мастеров от профессионала своего дела.

Геотермальный насос для отопления частного домовладения – удачный способ создания комфортных жизненных условий даже там, где недоступны централизованные коммуникационные системы и более привычные источники энергетического ресурса.

Выбор системы зависит от территориального расположения недвижимости и финансовых возможностей хозяев.

Имеете опыт изготовления геотермального теплового насоса? Пожалуйста, поделитесь информацией с нашими читателями, предложите свой вариант сборки. Оставлять комментарии и прикреплять фотографии своих самоделок можно в форме, расположенной ниже.

Не каждый знает, что для создания геотермального отопления дома не требуются специфические знания или навыки. Но по сравнению с альтернативными видами отопления геотермальное не столь популярно, и причина тому предельно проста – большие финансовые затраты, которые окупятся только лет через восемь. При таких условиях немногие хотят вкладывать деньги, причем совершенно напрасно.

Геотермальный тепловой насос своими руками

Словом, присмотритесь к геотермальному отоплению внимательнее, тем более что стоимость электричества и газа постоянно растет и непонятно, каким из энергоносителей дешевле будет пользоваться через несколько лет.

Обратите внимание! Впервые такой способ отопления был использован в Америке во времена финансового кризиса восьмидесятых. Со временем новинка стала популярной и в Европе. В Швеции, к примеру, сегодня ¾ всего тепла синтезируется посредством тепловых насосов.

Устройство геотермальных систем

Устройство геотермальных систем

Даже из названия ясно, что суть такого типа отопления заключается в использовании энергии земли. По принципу действия она отдаленно напоминает кондиционеры или холодильники.

Главный элемент – это тепловой насос, подключенный к двум контурам.

1. Под внутренним контуром подразумевается привычная для нас отопительная система, она состоит из радиаторов и трубопровода.
2. Внешний – это весьма габаритный теплообменник, установленный под землей или в водоеме. В нем теплоноситель (а им может быть простая вода или антифриз), приняв температуру окружающей среды, подается в тепловой насос, откуда накопленное тепло поступает во внутренний контур. Так нагреваются отопительные приборы в доме.

Схема работы теплового насоса

Обратите внимание! Обычный кондиционер, принцип работы которого очень похожий, вырабатывает ровно столько энергии, сколько потребляет, то есть один к одному.

Безусловно, геотермальное отопление является на сегодня наиболее трудоемким и затратным. Большую часть денег придется потратить на земляные работы и соответствующую аппаратуру, в том числе на тепловой насос. И многие задумываются, можно ли сэкономить на этом и соорудить, скажем, самодельный тепловой насос. Чтобы выяснить это, нужно разобраться с видами и особенностями оборудования.

Плюсы и минусы системы

Вот основные достоинства такого способа отопления:

• использование неисчерпаемой энергии земли;
• отсутствие риска возгорания;
• экономичность;
• простота ухода и эксплуатации;
• отсутствие необходимости в хранении топлива;
• автономность;
• экологичность и безопасность.

К недостаткам можно отнести разве что высокую стоимость монтажа, но, как уже говорилось, эти затраты непременно окупятся.

Обратите внимание! Геотермальное отопление наиболее выгодно в тандеме с «теплым полом», а также в домах, площадь которых не превышает 150 квадратных метров.

Способы устройства геотермальных систем

Способы устройства геотермальных систем

Одним из важнейших элементов является тепловой контур. При вертикальном расположении он может залегать на глубине от 20 м до 150 м, в зависимости от геологической циркуляции тепла. Горизонтальные контуры устанавливаются на глубине до 2,5 м и нагреваются за счет температурного колебания при солнечном нагреве или теплопотере.

1. Прямой теплообмен

Прямой теплообмен

Тепловые устройства с прямым теплообменом непосредственно контактируют с почвой. Теплоноситель покидает корпус устройства, перемещается по подземной медной магистрали, обмениваясь тепловой энергией, и возвращается обратно.

Прямым такой теплообмен называется оттого, что жидкость контактирует с землей без каких-либо «посредников». Конечно, она не взаимодействует с почвой напрямую, а лишь обменивается с ней теплом через стенки труб. Сегодня такие насосы используются редко, не нужно их путать с устройствами, в которых имеет место теплообмен посредством промежуточных контуров.

Как бы то ни было, эффективность прямого теплообмена достаточно высокая, а финансовые затраты на монтаж ниже, чем в большинстве закрытых систем. Не последнюю роль в этом играет и теплопроводность меди, а также отсутствие водяного электронасоса и обменника между теплоносителем и водой, который, как известно, является основным источником теплопотерь.

Также стоит отметить, что медный трубопровод стоит дорого, да и самого теплоносителя требуется больше, чем для систем другого типа.

2. Закрытые системы

Большая часть таких систем состоит из первичного контура, наполненного хладагентом, и вторичного, который заполняется водой и устанавливается под землей. Для изготовления вторичного контура используются в основном полипропиленовые трубы, а заполняют его водой с небольшим количеством антифриза.

Вода выходит из теплообменника, перемещается по наружному контуру, обмениваясь тепловой энергией с почвой, и возвращается. Характерно, что наружный контур находится ниже уровня промерзания грунта, где температура отличается стабильностью; еще его погружают в ближайший водоем.

Обратите внимание! Системы, погруженные в воду или расположенные во влажной почве, намного продуктивнее сухих контуров. Поэтому в сухой земле рядом с контуром желательно установить дренажный шланг, который бы увлажнял ее.

Закрытые системы менее эффективны, чем предыдущий вариант, поскольку нуждаются в трудоемких буровых работах и длинной системе труб. Также отметим, что закрытые контуры устанавливаются двумя способами – вертикально и горизонтально.

Вертикальный контур – это две трубы, уходящие под землю под прямым углом на глубину 20-120 м. Нижние их части соединяются между собой U-образным разъемом. Вырытые для труб шахты обычно заполняют специальным раствором, улучшающим теплообмен и защищающим подземные водоносные слои от загрязнения.

В случае горизонтального размещения системы трубы закапывают ниже уровня промерзания грунта. Естественно, они проходят горизонтально. Ввиду очевидных причин этот способ обходится дешевле вертикального размещения (читай: бурения), поэтому его используют везде, где есть достаточно места на участке.

3. Контуры горизонтального бурения

Контуры горизонтального бурения

Альтернативой двум предыдущим вариантам может являться прокладка контура посредством горизонтального бурения. Это дает возможность устанавливать трубы под садом, двором, дорогой и прочими объектами без разрушения последних.

В плане стоимости такая система находится где-то между горизонтальной и вертикальной установкой. Ее отличительной чертой является то, что петли можно соединять лишь с одной камерой, а это сокращает необходимую для монтажа площадь.

Обратите внимание! Контуры с использованием горизонтального бурения устанавливают уже после постройки здания.

4. Водные контуры

Водные контуры

Замкнутые контуры, которые погружаются в водоемы, представляют собой трубопровод, уложенный петлями. Их можно помещать в любое озеро или пруд, которые расположены в непосредственной близости от дома.

5. Открытые системы

В таких системах внешний контур заполняется природной водой. Затем она перемещается в теплообменник, расположенный в корпусе устройства, где тепло извлекается и передается в первичный контур. После этого вода возвращается обратно. Подачу и «обратку» нужно размещать вдалеке друг от друга для эффективной подпитки источника тепла.

Обратите внимание! Все элементы системы должны быть хорошо защищены от коррозии, т. к. химический состав циркулирующей воды контролировать невозможно. Именно поэтому желательно использовать закрытые контуры, если уровень содержания минералов и солей в воде повышен.

Несмотря на то, что эффективность открытых систем на порядок выше, чем закрытых, при установке могут возникнуть проблемы, преимущественно юридического характера. Может потребоваться разрешение на монтаж, т. к. эти системы загрязняют скважины и истощают водоносные слои.

6. Столбы жидкости

Контуры со столбами жидкости являются одной из разновидностей систем замкнутого типа. В данном случае вода поступает со дна глубокой скважины, проходит через насос и опускается обратно, производя теплообмен с окружающей почвой.

Зачастую столбы жидкости используют там, где свободная площадь ограничена. Нежелательно использовать эту систему на глинистом или песчаном грунте.

Также отметим, что конструкция может состоять сразу из нескольких столбов и используется преимущественно в небольших зданиях.

Видео — Геотермальное отопление

Геотермальный тепловой насос своими руками

Этап первый. До того как приступить к изготовлению насоса, необходимо провести ряд мероприятий по улучшению энергоэффективности дома. Эти мероприятия заключаются в утеплении перекрытий и стен, замене негерметичных дверей и окон, термоизоляции крыши и потолка.

Этап второй. Затем нужно провести геологическую разведку, чтобы выяснить глубину промерзания почвы. После этого следует составить проект, основываясь на выбранной технологии.

Геологическая разведка

Этап третий. Покупка всего необходимого – деталей отопительной системы, труб и компрессора для насоса.

О компрессоре – сердце любого геотермального насоса – следует рассказать отдельно. Изготовить его своими руками невозможно и остается всего вариант – покупка готового изделия.

Геотермальный тепловой насос своими руками

Этап четвертый. Затем можно приступать к сборке внутреннего теплообменника. Напомним, он необходим для передачи накопленной тепловой энергии к сети отопления. Материалы для данного элемента, равно как и его объем, полностью зависят от конкретных климатических условий. Для циркуляции теплоносителя обычно используют медные трубки, в то время как емкость изготавливают из неподверженного коррозии материала. В идеале такой емкостью должен стать 150-литровый бак из нержавеющей стали.

Этап пятый. Заранее приготовленный медный змеевик нужно поместить в бак. Сделать это без повреждения последнего не получится – его нужно разрезать на две части, а после фиксации змеевика сварить в начальное состояние.

Этап шестой. Затем следует пробурить шахты или траншеи, установить туда трубопровод. По окончании работы необходимо провести пробный запуск системы.

Бурение скважины

Обратите внимание! Ввиду высокой степени сложности работ проектировку и установку такого отопления лучше доверить опытным специалистам. То же можно сказать и об изготовлении теплового насоса.

Чтобы детальнее ознакомиться с тепловыми насосами, можете посмотреть приведенный ниже видеоматериал.

Видео – Геотермальные насосы

Насосы указанной конструкции функционируют на источниках природной энергии, являющихся возобновляемыми, таких, как тепло низкопотенциальное, присущее:

Воздуху:

• Наружному (температурный диапазон от -15 до +15 градусов);
• Отводимому из здания (соответственно от 15 до 25);

Грунтам следующих мест заложения:

• Поверхностным (в них температура составляет от 0 до 10 градусов);
• Глубинному, ниже 20 метров (постоянная температура +10 градусов);

Водам:

• Подпочвенным (от 4 до 10 градусов);
• Грунтовым (более +10);
• Находящимся в открытых водоёмах, речным и озёрным (от 0 до 10);
• Сбросовым водам (сточным водам). Температура в этих случаях зависит от технологического режима сброса.

Геотермальный тепловой насос своими руками собрать можно. Он будет потреблять определённый объём электроэнергии, но соотношение расхода последней и тепловой, получаемой в процессе работы, (от 1:3 до 1:7) позволяет говорить о высокой экономичности изделия.

Внутреннее устройство геотермального теплового насоса

Принцип работы и внутреннее устройство сильно напоминают кондиционер, функционирующий на нагрев. Судите сами:

• На дне водоёма (в грунте) монтируются коллекторы для перемещения теплоносителя. Именно здесь аккумулируется тепловая энергия и вычленяют холод;
• Насос поднимает антифриз, вобравший тепло, вверх;
• Он поступает в бак, именуемый буферным (ББ), в котором происходит передача тепла нагреваемой, таким образом, воде;
• Отдавший тепло антифриз возвращается в коллектор.

Геотермальные тепловые насосы для отопления, своими руками собранные, могут использоваться в качестве основного, либо резервного источника тепла.

Это тепловое оборудование аккумулирует содержащееся во внешней среде тепло и передаёт его циркулирующему теплоносителю. Упомянутый процесс реализуется через использование следующих основных узлов:

• Испарителя – располагается под землёй, ниже уровня промерзания грунта. Его основной задачей является поглощение тепла из грунта;
• Конденсатор – этот узел повышает температуру используемого антифриза (А) до нужного значения;
• Насос тепловой – обеспечивает циркуляцию (А) в системе, и выполняет контроль над функционированием всего устройства;
• ББ – в нём собирается тёплый антифриз и запасённая им энергия передаётся теплоносителю. Имеет внутренний бак с водой, поступающей из СО. В центре данного бака устанавливается змеевик. По нему прогоняется антифриз.

Сборка геотермального теплового насоса своими руками

Принимая решение изготовить геотермальный насос своими руками, требуется поменять электросчётчик, установленный в доме, в том случае, если выдерживает нагрузку менее 40А. Объясняется это тем, что конструкция потребляет очень высокий пусковой ток, когда включается компрессор.

Средняя стоимость комплектующих для сборки изделия мощностью в 9 кВт/час составит порядка 500 евро, с учётом покупки:

• Труб из меди разных диаметров;
• переходников разных размеров и муфт;
• столитрового металлического бака (нержавейка);
• отвоздушивателя;
• электродов;
• клапанов, выполняющих роль предохранительных;
• запорной арматуры;
• бочка из пластика;
• собственно компрессор;
• контрольно-измерительное оборудование (манометры, термометры);
• фреон для заправки системы;
• крепёж;
• соединительные шланги;
• элементы автоматики и т.п.

Геотермальный тепловой насос своими руками собирается в несколько этапов. Сначала подбирается компрессор для будущего кондиционера. Например, два однофазных 24000БТУ, позволяющих собрать каскад, тепловая суммарная мощность (N) составит 16 кВт. При несинхронном запуске появляется возможность уменьшения потребного значения тока пуска. Закрепить на стене их можно специальными кронштейнами.

Собственно конденсатор можно изготовить из металлического 100-литрового бака. Бак разрезается и внутрь устанавливается змеевик, выполненный из трубки d=10 мм (медь). Толщина стенки используемой трубки должна быть ≥ 1 мм. Готовый конденсатор тоже монтируется на стену.

Геотермальный насос своими руками должен иметь змеевик, который изготавливается посредством равномерного накручивания трубки из меди вокруг металлического баллона (можно газового) с одинаковым шагом.

Проверяется резьбовое соединение, после чего бак заваривается.

Испаритель изготавливается из пластмассового бака ёмкостью в 80 литров, внутрь которого также устанавливается медный змеевик, выполняемый из трубы диаметром ¾”. Готовый испаритель также закрепляется на стене специальными кронштейнами L-образной формы. Подводящая и сливная магистрали выполняются из простой металлопластиковой трубы.

Приобретя всё необходимое, и выполнив первичную работу, упомянутую выше, рекомендуется пригласить на окончательную сборку и выполнение наладочных и пусковых работ мастера, разбирающегося в холодильном оборудовании. У него сборка системы, заправка её фреоном и последующая настройка получатся более качественно.

Расчет мощности агрегата и проведение расчетов

В зависимости от выбранного варианта укладки (вертикально, либо горизонтально) геотермальные тепловые насосы для отопления своими руками начинают делать со стадии предварительного расчёта будущей конструкции.

Расчёт коллектора

Значение тепла, которое может сниматься с погонного метра, определяется широким кругом параметров (качество грунтов, глубина заложения труб, близость подпочвенных вод и т.п.). Примерной цифрой, используемой для предварительных расчётов, является значение 20 Вт/м. Это обобщённый показатель:

• для сухого песка значение равно 10;
• для глины:
  • сухой – 20 Вт/м;
  • влажной – 25 Вт/м;
  • с повышенным содержанием воды – 35 Вт/м.

Для расчётов принимается, что разница показателей температуры циркулирующего теплоносителя в магистралях подачи и обратки составляет 3 градуса.

На месте, где укладывается коллектор, не стоит возводить никаких построек, чтобы не снижать обогрев земли УФИ лучами.

Собирая геотермальный тепловой насос своими руками, следует помнить, что трубы кладутся на расстоянии не менее 700 – 800 мм. Оптимальной длиной вырытой траншеи считается 30 – 150 метров. В контуре, именуемом первичным, роль теплоносителя выполняет раствор гликоля (25%), его теплоёмкость — 3,7 кДж/(кг*К). Необходимо учитывать и тот факт, что антифриз при эксплуатации увеличивает в 1,5 раза снижение давления в ходе его циркуляции по трубам (в сравнении с водой).

Начинаются расчёты с определения расхода антифриза.

Используемые источники:

• https://x-teplo.ru/otoplenie/oborudovanie/teplovoj-nasos-svoimi-rukami.html
• https://sovet-ingenera.com/eco-energy/teplovye-nasosy/geotermalnyj-teplovoj-nasos-svoimi-rukami.html
• https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/geotermalnyj-teplovoj-nasos-svoimi-rukami.html
• https://vse-otoplenie.ru/geotermalnyj-teplovoj-nasos-svoimi-rukami
