Газовый котел с бойлером: как выбрать и подключить

Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Отличительные черты бойлера косвенного нагрева

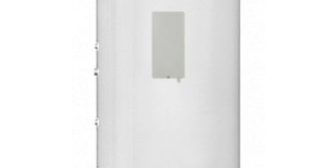

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

• прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
• косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

• агрегат не требует электрического питания и выигрывает с экономической стороны;
• горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
• могут свободно работать несколько точек водораздачи;
• стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с газовым котлом. Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.

Схема подключения к 1-контурному котлу

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.

Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.

Схема подключения БКН к газовому котлу. Подогрев воды для отопления и горячего водоснабжения происходит синхронно, после чего она распределяется по двум веткам – к радиаторам отопления и бойлеру

Процесс нагревания происходит по следующей схеме:

• холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
• нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник накопительного водонагревателя, т.е. бойлера;
• за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.

При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.

По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.

Разберем особенности обвязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.

Напольный монтаж предполагает такую установку, при которой расстояние до ближайших преград или устройств составляло бы не менее 0,5 м – это потребуется для обслуживания или осмотра агрегата

Обвязка происходит с двух сторон: загрузки и водоснабжения.

На выходе из бойлера рекомендуется установить мембранный расширительный бачок, компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.

Обязательный элемент – циркулярный насос, обеспечивающий подачу воды под нужным давлением. Его монтируют на трубу между котлом и бойлером, а управляется он одним из способов: или термостатом накопителя, или термодатчиком в котле

С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.

На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.

Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.

Если нет трехходового клапана, то устанавливают два циркуляционных насоса, один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и термодатчиками

Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.

С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.

Два варианта применения с 2-контурным котлом

Владельцев газового отопительного оборудования также интересует, как работает бойлер косвенного нагрева с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.

Внедрение бойлера в контур ГВС

Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.

Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Проще говоря, оба аппарата выполняют свои функции: котел перестает отапливать и начинает нагревать воду для ГВС, а бойлер пытается за счет повышенной температуры горячей воды нагреть содержимое своего «хранилища»

Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.

Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.

Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.

В результате температура жидкости моментально влетает до +60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры

В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.

Примерно раз в неделю аппарат заполняется горячей водой около 70-75˚С, чтобы в резервуаре не плодилась бактерия легионелла, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.

Взаимодействие БКН с контуром отопления

Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.

Контур ГВС не трогаем, а пользуемся только веткой, отвечающей за отопление – то есть идущей к радиаторам и системе «теплый пол». Трубу, ведущую к бойлеру, необходимо подключить сразу под котлом, после крана

При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой теплоноситель поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.

Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно выполнить обвязку, то есть установить группу безопасности и другие элементы.

Галерея изображенийГидроаккумулятор необходим, чтобы бойлер не пострадал от теплового расширения воды в момент, когда она достигает пика нагревания. Баки для систем отопления и ГВС отличаются – учтите это при покупкеЕго устанавливают сразу на выходе, чтобы обеспечить полный слив воды из теплообменника для профилактических или ремонтных работПри запуске агрегата в первый раз с помощью воздухоотводчика выводят воздух из системы. В дальнейшем кран пригодится для ввода бойлера в эксплуатацию после простояГлавная заслуга циркуляционного насоса – в незамедлительной подаче нагретой сантехнической воды к потребителю в краны — не нужно ждать, когда она нагреетсяРасширительный бак для бойлераКран слива для обслуживанияВоздухоотводчик для удаления воздушных пробокНасос для циркуляции горячей воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Выводы и полезное видео по теме

Как сделать обвязку 1-контурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Подключение газового котла к БКН на практике:

К установке и подключению бойлера рекомендуем привлечь специалистов, чтобы в дальнейшем не сталкиваться с проблемами отопления или ГВС только из-за неправильной обвязки или отсутствия важных элементов в системе. Не забывайте и про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

На рынке жилья особенно ценятся частные дома и квартиры в многоэтажных новостройках, имеющие автономные системы отопления и подогрева воды для собственных нужд (ГВС). Для автономного отопления домов используют различное водонагревательное оборудование, но особой популярностью пользуется одноконтурный газовый котёл. И это благодаря его простоте и безопасности.

Преимущества

Современные модели газовых котлов с одним контуром подогрева теплоносителя системы отопления можно было бы назвать примитивными водонагревательными устройствами, если бы они не снабжались высокоточным регулирующим и контрольно-измерительным оборудованием для обеспечения надёжности и безопасности всех циклов работы. Для решения задач регулирования и безопасности котлов нацелена автоматическая система защиты котла с регуляторами расхода и давления газа, арматурой, регулирующей расход, температуру и давление подогретой воды, всевозможными датчиками, приборами и предохранительными устройствами. В этом заключается главное преимущество газовых котлов.

Другие важные преимущества:

• простота конструкции и установки котла, имеющего в своём составе топочную камеру с газовой горелкой, контурный теплообменник в топке, систему коллекторов и трубопроводов, насосное оборудование;
• экономичность, достигаемая автоматизацией и наладочными работами по оптимальному и эффективному сжиганию топлива, процессов подмеса и регулирования параметров теплоносителя в соответствии с нормами;
• возможность подключения котлов к каскадным системам отопления в пределах городов и больших посёлков, что позволяет не только централизованно управлять системой, но и обеспечивать надёжный и качественный отпуск тепла потребителям жилых районов, кварталов, микрорайонов, а также предприятиям, котельные которых включены в каскад;
• более экологически чистые выбросы в атмосферу продуктов сгорания газа по сравнению с аналогичными котельными на жидком и твёрдом топливе.

Принцип действия

Рабочий контур отопительного котла образуют следующие элементы:

• собственный водоподогреватель (теплообменник), расположенный в топочной камере и обогреваемый горячими продуктами сгорания газа, который поступает в топку через горелку;
• подводящий к теплообменнику котла обратный трубопровод с остывшим теплоносителем (водой) от сети отопления;
• отводящий от теплообменника прямой трубопровод подогретой воды, направляющийся в систему отопления;
• циркуляционный насос, приводящий в движение по кругу теплоноситель.

Вот и вся принципиальная схема рабочего цикла одноконтурного котла. Подпитка (компенсация неизбежных потерь воды) отопительной системы маленьких котельных выполняется обычно от городского водопровода, имеющего давление в своих трубопроводах выше давления в системе отопления.

Функциональная ограниченность одноконтурного котла, выражающаяся в его использовании только для отопления, является существенным недостатком по сравнению с двухконтурным «собратом».

Но если котёл агрегатировать с бойлером косвенного нагрева и тем самым обеспечить потребителя горячей водой для бытовых нужд, то возможности котлов выравниваются.

Тонкости работы

Если при поиске отопительного оборудования для собственного дома или квартиры выбор останавливается на одноконтурном котле и планируется подключение к нему бойлера, то нужно учитывать следующие особенности работы котла в паре с этим теплообменником.

1. С момента включения в работу бойлера и до полного нагрева в нём воды на ГВС не будет работать система отопления. Исходя из этой неприятности, надо выбирать теплообменник горячего водоснабжения по максимальному времени нагрева воды, которого хватало бы, чтобы в самый предельный мороз по региону проживания исключалось перемерзание труб отопления.
2. Выбирать котёл по мощности, связывая её с обогреваемой площадью помещений, не забыв о климатической зоне проживания, из чего построен дом и есть ли у его стен теплоизоляция – всё это важно при выборе мощности отопительного агрегата.
3. Определившись с мощностью, можно с точностью сказать, потянет ли такой котёл бойлерную систему подогрева воды или нет.

Специалисты-теплотехники считают, что бойлерная установка сможет нормально функционировать только с котлом мощностью минимум 24 кВт. Ещё одна экспертная цифра – бойлер отбирает у котла до 50% мощности. Вот на эти цифры и нужно ориентироваться при выборе модели газового котла для своего жилища. И не допускать ситуации, когда будет установлен котёл мощностью 35 кВт с расчётной потребляемой мощностью на отопление 25 кВт, а бойлер заберёт 17 кВт. В результате этого образуется дефицит мощности котла в 7 кВт.

Также стоит отметить тот факт, что в некоторых случаях требуется бойлер с большой производительностью, с вместимостью 200 и даже 500 литров.

Такие бойлеры выпускаются со встроенными циркуляционными насосами для ГВС.

Типы

Производители водонагревательных устройств не скупятся на разработку суперсовременных моделей, верно сориентировшись в наметившемся несколько лет назад интересе населения к автономным устройствам отопления и горячего водоснабжения частных жилищ.

В настоящее время существуют два типа одноконтурных отопительных устройств:

• напольные;
• настенные.

Напольные варианты более мощные, но для их размещения нужны отдельные помещения в виде пристройки. Настенный водонагреватель – компактный, малогабаритный, устанавливается на стене. Именно поэтому первые из названных моделей получили распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских районах.

И те и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности. Составлять собственное мнение о том, какие из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда выгодней приобрести одноконтурный настенный агрегат с меньшей мощностью, но которой хватит для полноценной отопительной системы дома, и произвести несложную обвязку для подключения настенной конструкции к колонке, служащей для нагрева холодной воды для собственных нужд (колонка может быть электрической или газовой). Обвязочный комплект шлангов можно приобрести отдельно.

Такая пара будет надёжней, особенно если колонка электрическая: нет газа – работает колонка.

Популярные бренды

Среди огромного количества моделей одноконтурных газовых котлов можно выделить марки водонагревательных устройств, зарекомендовавшие себя как удобные, надёжные и долговечные агрегаты.

К ним относятся следующие:

• Protherm (Протерм);
• Wiessmann;
• Vaillant;

• Rinnai;
• Buderus;
• Ariston.

Ничто так не радует человека, как чистота и уют в тёплом доме. Но люди сами являются творцами собственной жизни. Создавая что-то для своего комфорта, они, к счастью, создают это и для всех окружающих. Перечисленные производители газовых котлов всегда придумают что-нибудь новаторское для новой модели своих изделий, чем и подкупают своих почитателей.

О том, как подключить одноконтурный газовый котел к бойлеру косвенного нагрева, вы можете узнать из видео.

В частных домах, где предусмотрено и возможно подведение магистрального газа, хозяева зачастую решают принцип газового оборудования, которое будет располагаться в доме. Ведь газовый котел способен не только прогреть теплоноситель, циркулирующий по внутреннему контуру и обеспечивающий нагрев радиаторов, но и приготовить горячую воду в бойлере для нужд хозяйственного порядка. Для такой цели вполне можно рассмотреть приобретение одноконтурного газового котла с бойлером косвенного нагрева.

Что такое одноконтурный котел с бойлером косвенного нагрева

Несмотря на то, что в такой цепи монтируется только один контур, подобное оборудование способно обеспечить приготовление горячей воды. Это происходит вследствие того, что в водонагреватель, который представляет собой термическую емкость монтируется спиральная трубка, по ней циркулирует теплоноситель. А он, в свою очередь, прогревается в газовом котле. Таким образом, тепло отдается воде, и она прогревается, что позволяет существенно экономить электрическую энергию.

Принцип работы

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Вам будет интересно >>  Как устранить поломки в системе отопления

Технические характеристики

Технические характеристики при выборе модели рассматриваемой системы должны соответствовать уровню предполагаемого комфорта и объему используемого тепла и горячей воды. Так как они будут сильно разниться в зависимости и от площади помещения, и активности пользования системой. Потому что некоторые владельцы посещают частные дома только на короткий срок, иные же живут в них постоянно.

Также сильно влияет количество проживающих человек и наличие домашних животных. Потому что, в любом случае, чем больше проживает народу, тем активнее используется горячая вода. Поэтому, при выборе модели, необходимо учитывать все характеристики обогреваемого объекта, чтобы выбрать оптимальный вариант.

Особенности монтажа

К особенностям монтажа относятся следующие моменты:

• всю обвязку самого водонагревателя необходимо подключать не только к системе отопления, но и к обоим магистралям водоснабжения, то есть и к холодной, и к горячей воде;
• следует отметить, что подключается к системе ввод холодной воды снизу, а отвод горячей происходит сверху емкости, при этом точка рециркуляции расположена примерно посередине емкости бойлера;
• прогретый теплоноситель должен продвигаться по схеме сверху вниз;
• стоит отметить, что жидкий теплоноситель продвигается к верхнему патрубку, а затем возвращается обратно в лоно магистрали отопления с нижнего патрубка емкости. Именно такая особенность помогает повышать коэффициент полезного действия, так как тепло отдается для начала в самые прогретые слои теплоносителя;
• важно знать, какими способами можно подключить бойлер для того, чтобы он правильно работал, максимально используя свои ресурсы;
• именно для одноконтурного газового котла с бойлером косвенного нагрева предусмотрен датчик, регулирующий температуру, и устанавливается он непосредственно в баке;
• при подключении бойлера к котлу одноконтурному нужно обязательно применять схему с двумя насосами циркуляции. Важно отметить, что такой тип сможет заменить рассматриваемую ранее схему с трехходовым датчиком;
• важно знать, что также к особенностям подключения относится разделение потоков, по которым продвигается теплоноситель;
• за счет того, как настраивается алгоритм сборки системы отопления, главенство при получении тепла может быть либо у водонагревательной системы, либо у контура, где циркулирует теплоноситель;
• термостат также регулирует включение попеременное обоих насосов, установленных в баке.

Требования к месту расположения такого котла

Газовые котлы одноконтурные подразделяются на напольные и настенные, и, в зависимости от приобретаемой модели, будут и особые требования к помещению:

1. Для настенных одноконтурных газовых установок необходимо:
   1. наличие хотя бы одного окна в помещении, где будет размещаться сам котел;
   2. нужно смонтировать дымоход;
   3. бойлер лучше всего располагать поблизости от котла.
2. Для напольной газовой конструкции необходимо:
   1. оборудование отдельного помещения;
   2. изолирование стен негорючими материалами;
   3. организация дымохода;
   4. оборудование приточно-вытяжной вентиляции;
   5. монтирование бойлера либо возле котла, либо хорошее утепление трубы, которая будет подавать горячий теплоноситель в бойлер, установленный в доме;
   6. организация бетонного участка под установку самой конструкции котла.

Вам будет интересно >>  Как правильно выбрать котел для отопления в частном доме

Отзывы

Пользователи, которые уже приобрели необходимое оборудование, предлагают, при выборе одноконтурного газового котла с бойлером косвенного нагрева, потребителю обратить внимание на следующие детали:

• у какого производителя приобретается данная конструкция, потому что если завод, выпускающий агрегаты, еще не широко представлен, то в случае надобности гарантийного ремонта или другой поломки, найти сервисную станцию или необходимые детали будет крайне сложно;
• а также большой популярностью пользуются настенные газовые установки, потому что для них нет надобности возводить отдельное помещение, как это произойдет в случае покупки напольного газового котла;
• настенные одноконтурные газовые котлы довольно легко монтировать и в малогабаритных помещениях, и даже в офисах, где нет отопления, потому что ширина корпуса составляет всего лишь 40-45 см;
• необходимо, по отзывам, приобретать модели, в которых в комплекте идут все крепежные детали, а также монтажные элементы, помогающие с легкостью установить конструкцию даже самостоятельно, не прибегая к дорогостоящей посторонней помощи;
• стоит обратить внимание на модели, где водонагревательный бачок начинается от 6-7 литров, и он оснащен циркуляционным насосом;
• удобны модели с ясно отраженными на панели управления функциями, то есть можно свободно регулировать температуру, управлять термостатом, поджигать, при надобности, горелку, отслеживать показания;
• также система должна давать данные о ее рабочих качествах;
• желательно приобретать установки, в которых заложена функция самодиагностики.

То есть, прежде чем остановить свой выбор на какой-то определенной модели, следует подробно изучить отзывы потребителей, которые уже пользуются конкретной конструкцией, обладающей необходимыми хозяину дома функциями.

Бойлер косвенного нагрева стремиться максимальным образом использовать тепло вашего котла. Рачительный хозяин давно подметил, что теплогенерирующий котел вполне может поделиться своим драгоценным теплом с другим оборудованием. Зимой так печально наблюдать, как горячие потоки буквально улетают в трубу.

Косвенным образом использование возможностей отопительной системы, становится сегодня все более популярным, среди обитателей загородных домов и коттеджей частного сектора. Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов.

Бойлер косвенного нагрева, в противоположность прямому, нагревающему воду посредством газа либо электричества, обеспечивает жилье горячей водой из минимального расчета стоимости. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки изготовленного из металлического листа с теплосберегающим изоляционным материалом и напоминает огромный термос.

Устанавливается бойлер косвенного нагрева обычно рядом с котлом в котельной, существуют фирменные комплекты, где установка продумана непосредственно на котловое оборудование.

Что такое бойлер косвенного нагрева

Для чего он нужен?, в первую очередь задается вопросом типичный обыватель. Владельцы загородных домов справедливо полагают, что гораздо легче купить двухконтурный котел. Один контур будет использован на обогрев хозяйства посредством системы отопления. Второй контур будет готовить горячую воду для ГВС, таким образом сразу закрываются два вопроса одной покупкой.

Да, подобные рассуждения справедливы, но до определенной поры. Во первых — двухконтурный котел мгновенно переходит в режим приготовления горячей воду как вы только открываете кран. Котел совершенно перестает в это время заботится о вашей системе отопления, бросая ее на произвол судьбы. Попросту котел всю свою мощь направляет на подогрев ГВС, блокируя подогрев теплообменника отопления.

Во вторых, как правило, двухконтурный котел не обладает в полной мере функциональностью газовой колонки, его мощности хватает с трудом на одну точку водоразбора. Получается, если семья вернулась с лыжной прогулки, и домочадцы решили принять душ, то отопительная система будет выключена как минимум на пару часов.

К тому же, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если не хотят услышать лестные слова в свой адрес. Таким образом, лишь на первый взгляд бойлер косвенного нагрева выглядит как лишняя трата финансов. На самом деле это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом, станет вердикт купить бойлер косвенного нагрева, емкостью на 200 литров.

Принципиальная схема бойлера косвенного нагрева

Установленный внутрь теплообменник — сердце конструкции, изготавливается чаще всего из латуни или углеродистой стали, по нему из котла отопления циркулирует теплоноситель. Теплообменник имеет вид спирали, позволяющий довольно быстро и результативно нагревать жидкость в баке.

Через выходное отверстие горячей и входное холодной воды, устройство соединяется с главной водоснабжающей системой. Получается, что устроен бойлер косвенного нагрева более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

Затратив всего три с половиной минуты на просмотр видеообзора вы поймете принцип работы бойлера косвенного нагрева, тем более что видео ряд легче воспринимать в пониманию:

Косвенный нагрев имеет следующие преимущества в использовании:

• Главное преимушество — бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Он совершенно не обременяет электропроводку дополнительной нагрузкой в пиковый отопительный период, потому что описываемая система не потребляет электричество;

• Вследствие замкнутого контура, вода постоянно циркулирует через котел и находится в горячем состояинии, после открытия крана, потребитель немедленно получает горячий поток не сливая холодный отстой;

• Процесс рециркуляции не только сохраняет воду горячей, но и уберегает систему ГВС от заражения патогенными микроорганизмами – Легионеллами. Поддерживаемая высокая температура, препятствует их развитию.

• Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в нем не откладывается накипь и соли, что обеспечивает возможность долговременной эксплуатации системы котла;

• Большие запасы горячей воды и увеличенная мощность современных конструкций позволяют  жидкости нагревается гораздо быстрей традиционных накопителей. Объемы запасов спокойно дают возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.

• Змеевик теплоносителя и и вспомогательный ТЭН защещены от корозии специальным анодом. По сути, анод берет на себя всю нагрузку по корозии, продлевая ТЭНам срок службы.

Есть у данного устройства и некоторые минусы заключающиеся в:

• зависимости от подключаемых тепловых источников;
• в летний период, при отсутствии отопления, бойлер необходимо подключать к электричеству, именно для этого он комплектуется электронагревателями.

По существу, косвенная система нагрева воды использует тепловую энергию, генерируемую твердотопливным или газовым котлом. Сочетание теплогенерирующего устройства и бойлера косвенного нагрева —  вынуждает котел выполнять двойную работу. Особенно преимущество ощущается в зимнее время — получается, что вода нагревается бесплатно, ввиду того что система отопления так или иначе работает.

Зимой, затраты на нагрев воды, могут составлять до одной трети всех счетов за электроэнергию.  Присоединение косвенной системы бойлера к газовому или пеллетному котлу, эффективно способствует экономии наших финансов.

Преимущества и отрицательные стороны бойлера непрямого нагрева

К положительным факторам использования такого бойлера можно отнести:

• Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
• при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
• нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
• всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

• при необходимости переоборудования существующей системы нужно быть готовым к затратам;
• цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
• после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
• купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

Как выбрать бойлер косвенного нагрева

Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Правильное подключение бойлера косвенного нагрева

Первым шагом, следует грамотный выбор места расположения прибора. Нужно учитывать, в месте монтажа бойлера, быструю и легкую доступность к важным соединительным звеньям системы — это позволит осуществлять регламентные ремонтные работы оборудования и проводить техническое обслуживание.

Модели навесного исполнения бойлера косвенного нагрева, потребуют в месте крепления крепкую кирпичную несущую стенку. Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемаю жесткость и не могут в полной мере быть задествованы в монтажных работах

Расстояние от креплений бака до потолка должно быть 15-20 см. Крепежом выступают распорные болты анкерного типа, а их длина и поперечник выбираются исходя и материала стены и объемности бойлера.

Примерная нагрузка на вырывание емкости до 100 литров — от 25 до 25 килограмм, при креплении на бетонную стену будет достаточно болтатолщиной 10 мм в диаметре и 100  мм длинной. Для таких же параметров, но с учетом кирпично-шлакоблочной стены болт нужен диметром в 12 мм длинной 120 мм.

После монтажа к стене нагревателя следует его подключение, для этого:

• на него устанавливается два раздельных крана для перекрытия;
• наматывается фум-лента и присоединяется клапан сброса на линию входа холодной воды;
• выполняется присоединение к водоснабжающей системе гибким шлангом;
• после всех присоединительных операций можно подать холодную вод на водогрев и одновременно откутить кран горячей воды — это позволит стравить возможный воздух.

Подключение бойлера косвенного нагрева

Может быть осуществлено используя как гидравлическую систему, так и электрическую. Самой эффективной считается схема, при которой подключение происходит на 2-х насосах, т. е. гидравлическая схема, где один из насосов выполняет функции обогревателя для помещения, а второй используется для непрямого обогрева непосредственно бойлера. Электроподключение выполняется через систему релейного переключения.

При подключении бойлера косвенного нагрева через два насоса, теплонесущие потоки двигаются в разных направлениях благодаря функционированию рециркуляционных (оборотных) насосов.

Магистраль горячего водоснабжения, идущей из теплоносителя и водонагревателя, единовременно подключена к циркуляционным насосам, а регулирование рабочего режима насосов обеспечивает датчик температуры нагревателя.

За насосами в последовательности обязательно ставится арматура прямого действия в виде обратного клапана, для автономности и независимой работы насосов друг от друга.

Подключение к трубам из различных материалов

Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

Полипропиленовая труба

Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

• трубы следует вскрыть;
• происходит врезка;
• отводятся патрубки;
• трубы зашиваются в стену.

Трубы из металлопластика

Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

Стальные трубы

Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

Частые ошибки при подсоединении бойлера косвенного нагрева

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

• отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
• важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Стоимость оборудования

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

• Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
• Материалы присутствующие в продукции и качественный показатель исполнения бака.
• Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
• Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
• Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
• Функциональные возможности. Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства, с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Заключение

Исходя из многочисленных положительных отзывов обладателей бойлеров непрямого нагрева, можно увидеть, что система довольно популярна и востребована. При покупке той или иной модели, практически всю информацию можно найти в интернете, там же можно и проконсультироваться в интернет-магазинах специализирующихся на такой технике.

Для частных домов такие конструкции будут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/boyler-kosvennogo-nagreva-dlya-gazovogo-kotla.html
• https://stroy-podskazka.ru/kotly/gazovye/odnokonturnye-s-bojlerom-kosvennogo-nagreva/
• https://gazblog.ru/kotly/odnokonturnyj-gazovyj-kotel-s-bojlerom-kosvennogo-nagreva
• https://teplogalaxy.ru/bojler-kosvennogo-nagreva/
