Газовый клапан котла – принцип работы и настройка

Главная / Газовые котлы

Газовый клапан требуется для организации системы подачи топлива на газогорелочное устройство котла. Это позволяет работать ему в экономичном режиме с высокой мощностью, гарантируя безопасную работу и автоматическое управление теплотехническими процессами.

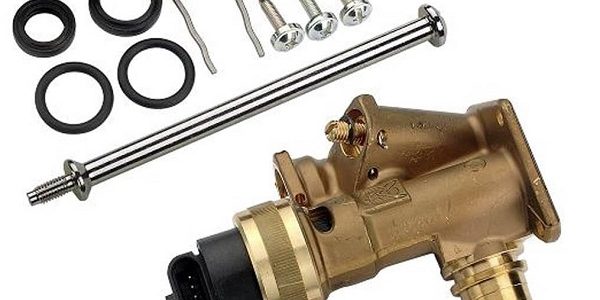

Источник фото: ulyanovsk.santechsystemy.ru

Данное устройство эксплуатируется с повышенной нагрузкой, поскольку работает постоянно в паре с источником тепловой энергии, поэтому его детали и узлы подвержены износу и нуждаются в периодическом ремонте и техобслуживании. Несложный ремонт клапана газового котла можно выполнить самостоятельно в домашних условиях.

Разновидности клапанов в газовом котле

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

1. Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
2. Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
3. Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Четырехходовой клапан Навьен. Источник фото: ebay.fr

Следующий принцип классифицирования — это вариант управления устройством:

1. С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
2. Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитилек.
3. Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

За газоподачу в клапане несёт ответственность мембранное устройство, играющее роль регулятора по давлению газа. Когда оно падает ниже нормы, топливный канал запирается и осуществляется аварийное отключение котлоагрегата.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

• скачка линии в питании котлоагрегата;
• существования источников блуждающих токов;
• засор клапана-отсекателя инородными элементами;
• наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание.

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
5. Проверяют полученный результат, например, включив котел.
6. Если котел загорится, горелка будет работать, то неисправность устранена.
7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Прежде чем начинать работать с устройством, тщательно изучают документацию завода-изготовителя. В процессе работы нельзя допускать нарушение целостности уплотняющих деталей и раскручивать сборочные винты.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны – устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

• Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
• Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
• Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Галерея изображенийГазовые котлы нового поколения являются по сути мини-котельными. В их конструкции есть защитные, контрольные и регулировочные устройства, которые раньше монтировали в трубопровод отопленияВ корпусе небольшого по размерам газового агрегата расположен циркуляционный насос, отвечающий за движение воды через теплообменники, и расширительный бак, обеспечивающий резерв на расширение нагревающейся водыРавномерную подачу и порционную дозировку голубого топлива осуществляет газовый клапан, на фото он в центре. В других конструкциях котлов может располагаться несколько в другом местеПредохранительный клапан (1) позволяет избавиться от излишка теплоносителя, трехходовый (2) клапан переводит поток по байпасу (4) с отопления на подачу в смесители. Устройство для автоматического стравливания воздуха (3) выпускает излишки из котлаНастенный котел без лицевой панелиЦиркуляционный насос и расширительный бачокГазовый клапан нагревательного агрегатаПредохранительный и трехходовый клапаны

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

Характерные поломки и методы ремонта

Перечисленные выше виды клапанов выполняют неоднозначные функции, различаются по конструкции. Различаются и причины, по которым они приходят в непригодность, и способы устранения поломки.

Нарушения в работе газового клапана

Основным назначением газового клапана является регулировка давления газа, подаваемого через форсунки в горелку. Настроить подачу можно так, чтобы в камеру поступало от 25 до 100% потока. Все зависит от того, какой тип газа предстоит использовать в работе оборудования, сколько воздуха будет поступать для нормального горения.

По сути, это электромагнитное устройство, основная работа которого осуществляется только с подключением к электропитанию. Однако когда его электромагнитные катушки обесточены, газовый клапан выполняет функцию детали безопасности. В этом случае он плотно перекрывает каналы, по которым перемещается газообразное горючее.

Зажженный запальник действует на рабочую часть термопары, которая начинает вырабатывать ток. Генерируемое электричество передается катушке газового клапана, которая притягивает металлическую шайбу и открывает путь голубому топливу

Генерируемый термопарой газовой колонки или котла отопления заряд попадает на электромагнит (катушку) газового клапана, в результате чего металлическая шайба запорного клапана примагничивается к катушке. Шайба открывает мембрану, чтобы газ мог пройти к запальнику и форсункам горелочного блока.

При затухании или уменьшении пламени ниже нормативных значений термопара прекращает вырабатывать электричество. В итоге происходит размагничивание катушки, удерживающей шайбу. Каналы подачи голубого топлива закрываются.

Если к катушкам газового клапана не поступает ток, устройство герметично закрывает канал поставки голубого топлива в горелку. Кроме запорного клапана в конструкции газового крана есть еще и регулировочные приспособления, с помощью которых производится настройка минимально и максимального потока газа

О необходимости принять меры сообщит падение или повышение статического давления, т.е. давления на входе при неработающем котле. Для агрегатов, перерабатывающих магистральный газ, оно должно быть не ниже 17 мбар. Для котлов, питающихся сжиженным топливом, – не ниже 35 мбар.

В списке типичных поломок газового клапана значатся:

• Нарушения в электрической цепи, питающей электромагнитное устройство. В этом случае всю проводку и контакты в зонах подключения следует проверить мультиметром. При выявлении обрыва его устраняют банальным способом: путем замены поврежденного провода, зачистки и затягивания контактов.
• Засорение газового клапана. Каналы устройства могут периодически засоряться минеральными частицами, поступающими вместе с некачественным газом, элементарным нагаром и кальциевыми солями, образующимися в случае наличия конденсата в поставляемом топливе. Спасает простейшая механическая чистка.
• Выход из строя термопары. Зачастую требует полной замены из-за полного выгорания рабочего края. При этом на электромагнит совершенно не передается ток, как следствие котел не зажигается совсем или блокируется через пару минут работы.
• Механическое повреждение газового клапана. К примеру, приведенной выше шайбы. Она или перестает плотно прижиматься и обеспечивать герметичность, или не реагирует на регулировку, из-за чего в камеру поступает неконтролируемый объем газа. Для устранения производится замены или клапана, или поврежденной детали.
• Замыкание на корпус обмотки электромагнитной катушки. Чаще всего происходит из-за кратковременного перегрева и последующего оплавления пластиковой втулки, на которую наматываются витки электромагнита.

Понятно, что перечень всех поломок можно разделить на две группы: нарушения в электрической части и механическое повреждение деталей.

В продажу газовые котлы поступают с выполненными в заводских условиях настройками на потребление магистрального газа. Их изменяют в случае корректировки расхода газообразного топлива или в случае перевода котла на работу от сжиженной газовой смеси

Сразу предупреждаем, что при проведении любых ремонтных мероприятий, для которых нужно будет снимать корпус агрегата, автоматически лишает владельца права воспользоваться гарантией от производителя. Кроме того, ни фирма, ни организация, с которой заключен договор на обслуживание, не будет нести малейшей ответственности за негативный результат.

Бывает, что вместо того чтоб узнать, как грамотно починить электромагнитный клапан газового котла, хозяин агрегата упорно старается включить его. При этом непрерывно жмет на кнопку устройства подачи газа, пытаясь запустить горелку. Так поступать категорически нельзя.

Если самостоятельно открывать путь газовому потоку, горелка котла все равно не зажжется. Зато газ бесконтрольно будет поступать в помещение, пока владелец будет удерживать палец в буквальном смысле «на курке». Чем это угрожает? В лучшем случае легким отравлением, в худшем – взрывом.

С шагами восстановления электромагнитной катушки газового клапана ознакомит следующая подборка фото:

Галерея изображенийВ качестве примера разберем электромагнитное запорное устройство простейшей конструкции от котла Ростовгазоаппарат АОГВВ рабочем состоянии металлическая шайба клапана обязана примагничиваться к катушке при подаче на нее тока от батарейки в 1,5В. Из-за замыкания на корпус обмотки она не магнитиласьОсматриваем электромагнитную часть газового клапана, ищем замыкание катушки, каждая из которых включает 6-7 витков толстого проводаОтсоединяем от корпуса припаянную к нему втулку с резьбой, разогрев паяльником место соединенияУдаляем полимерную втулку, которая изолировала провод обмотки. Она деформировалась и стала причиной замыкания обмотки клапанаВместо поврежденной и деформированной втулки ставим новую деталь. Если ее не удалось купить, подойдет пара отрезков ПВХ трубок, продетых друг в дружкуВсе детали, которые были отделены от корпуса газового клапана, ставим на штатные места в порядке, обратном порядку, выполняемому во время разборкиПосле сборки деталей газового клапана привариваем втулку с резьбой обратно к корпусу газового клапанаШаг 1: Разборка газового клапанаШаг 2: Поиск неисправности клапанаШаг 3: Поиск участка повреждения катушкиШаг 4: Открепление от корпуса втулкиШаг 5: Удаление изоляционной втулкиШаг 6: Замена поврежденной пластиковой втулкиШаг 7: Обратная сборка газового клапанаШаг 8: Припаивание резьбовой втулки

Отремонтировать клапан газового котла не слишком просто, но это гораздо дешевле, чем покупать и ставить новое оборудование для подготовки теплоносителя и горячей воды.

Завершив ремонт, с целью профилактики все составляющие газовой системы стоит очистить от загрязнений. С участков пайки следует удалить флюс, используя предназначенный для этого растворитель. Далее нужно проверить работоспособность клапана, запитав его от батарейки на 1,5В.

Проблемы с предохранительным клапаном

В конструкции настенного газового котла нового поколения обязательно есть как минимум один предохранительный клапан. В газовых колонках и старых напольных агрегатах для отопления он не предусматривался. Считалось ведь, что это защитное устройство должно было монтироваться на трубопровод после котла.

Двухконтурные агрегаты, обрабатывающие систему отопления и ветки подачи санитарной воды, могут снабжаться парой предохранительных клапанов. Один из них ставят на отопление, второй – на трубопровод ГВС. В обоих случаях это устройство приоткрывается от превышения давления в системе и выпускает излишки воды. Затем автоматически захлопывается.

Нет смысла ремонтировать предохранительный клапан, так как в большинстве случаев поломки его связаны с появлением трещины на корпусе или срыве резьбы, нарушающей герметичность. Это устройство просто меняют

О проблемах с предохранительным клапаном собственникам газового котла сообщит протечка в области расположения этого защитного устройства. Оно находится в нижней части агрегата, недалеко от циркуляционного насоса. С точным расположением ознакомит технический паспорт.

При наличии серьезной поломки ремонтировать предохранительное устройство не имеет смысла. Производится только замена. Если под уплотнителем или в механической части застряла песчинка, есть резон банально разобрать и снова собрать приспособление.

Неполадки с техходовым клапаном

Повторимся – трехходовыми клапанами снабжаются только двухконтурные котлы. Их задача заключается в перенаправлении потока воды из отопления в ГВС и обратно. Точнее, вода по команде трехходового крана поступает в пластинчатый теплообменник для последующей подачи ее в точки водоразбора или в основной теплообменник, связанный с системой отопления.

Нарушения в работе трехходового клапана можно определить:

• По снижению температуры теплоносителя в контуре отопления.
• По холодной воде, поступающей в сантехнические приборы при работающем нагревательном оборудовании.
• По отсутствию эффекта переключения, т.е. по нагреву либо только теплоносителя, либо только санитарной воды.

Самой распространенной причиной поломки трехходового клапана является появление минерального осадка на внутренних стенках устройства. Происходит это из-за простейшего засорения, из-за того, что на водопровод перед газовым котлом не поставили фильтр.

Значительно реже перегорает сервопривод или выходя из строя отдельные его компоненты. При выявлении неполадок с приводом менять придется полностью трехходовый кран. Его подбирают согласно спецификации, указанной в техпаспорте производителем агрегата.

Однако беспощадно выкидывать устройство переключения в случае его отказа работать не нужно. Работоспособность такого прибора можно попытаться восстановить, чтобы оставить в качестве резервного аппарата.

Этапы ремонта трехходового клапана подробно изложены в следующей фото-галерее:

Галерея изображенийЕсли трехходовый кран двухконтурного газового котла перестал перенаправлять поток нагреваемой воды с отопления на ГВС, значит, он требует ремонта. Кроме устройства мастеру понадобится крестовая отвертка, паяльник и мультиметрИзучаем состояние входного отверстия. В большинстве случаев на нем видны минеральные отложения и ржавчинаДля того чтобы разобрать трехходовый кран газового котла, откручиваем четыре шурупа, применяя в работе крестовую отверткуМультиметром проверяем работоспособность двух микропереключателей, находящихся внутри корпуса.Открутив еще два шурупа, снимаем двигатель трехходового клапана, чтобы проверить его состояниеВсе внутренние детали разобранного трехходового клапана осматриваем, очищаем от ржавчины и минерального осадкаПроизводим тестирование работоспособности мотора клапана. Проверяем сопротивление между его выводами. Если показания тестера измеряются в единицах Ом, меняем. Сопротивление рабочего мотора должно быть 15 кОм или около этого значенияЕсли ремонт клапана не дал ожидаемых результатов и проводка, соединяющая клапан трехходовый кран с проводкой, оказалась в порядке, дело в электронной плате. Теоретически ее можно отремонтировать, но лучше поменятьЭтап 1: Подготовка техходового клапана к ремонтуЭтап 2: Осмотр входного отверстияЭтап 3: Откручивание винтов от корпуса клапанаЭтап 4: Проверка работоспособности микропереключателейЭтап 5: Отсоединение двигателя клапанаЭтап 6: Очистка внутренних поверхностей от осадкаЭтап 7: Тестирование работы двигателя кранаЭтап 8: Электронная плата для замены

Не забываем о том, что устройство перенаправления воды подключается к электропитанию. Значит, если сам клапан не поврежден, неполадки могут быть в проводке. Устраняются они элементарным способом: сначала проводку проверяют прозванивают, затем меняют поврежденный провод.

Если все в порядке с проводкой, то надо проверить контакты. Все места соединений проверяют мультиметром. Для профилактики их нужно рассоединить, протереть спиртосодержащим составом, снова подключить, затянув с усилием.

Бывает, что в отказе трехходового крана выполнять работу виноват не он сам и не электропроводка, а отправляющая команды электронная плата. В мастерской ее, конечно, могут восстановить, заменить перегоревший резистор. Но чаще всего меняют полностью на аналогичную модель.

Выводы и полезное видео по теме

С устройством газового клапана, причинами нарушений в работе и методами ремонта ознакомит следующий видеоролик:

Решение проблемы с трехходовым клапаном газового нагревательного агрегата:

Разборка и чистка предохранительного клапана:

Ремонт клапанов газового оборудования позволит значительно продлить эксплуатационные сроки агрегатов. Починить их значительно проще и дешевле, чем покупать новую модель. Не все ремонтные операции рекомендуется проводить самостоятельно, но простейшие действия вполне доступны домашним мастерам.

Хотите поделиться собственным опытом в деле восстановления работоспособности клапанов газового котла? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

Газовый клапан необходим для подачи газа на горелочное устройство агрегата. С помощью настройки газового клапана можно регулировать объем подаваемого топлива. Это дает возможность сделать агрегат более экономичным или повысить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность скорректировать производительность своего агрегата.

Как работает газовый клапан?

В большинстве газовых агрегатов установлен клапан SIT. Он включает следующие элементы:

• измерительный штуцер давления газа на выходе клапана;
• регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
• крышка;
• измерительный штуцер давления на входе.

Клапан газового котла состоит из запирающей и модуляционной катушки. При подаче напряжения в 220 В на запирающий клапан к горелке подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на модуляционную катушку. Процессор в зависимости от рабочего режима (мощности) подает напряжение с разной частотой модуляции, регулируя количество газа, проходящего за единицу времени.

Для настройки газового клапана котла на минимальную мощность понадобятся дифференциальный манометр, гаечный ключ и отвертка. Процесс настройки включает следующие этапы:

1. Снимают защитный колпачок, закрывающий дифференциальные винты клапана.
2. Открывают штуцер для замера давления газа, подаваемого на горелку – против часовой стрелки поворачивают запирающий винт на 1,5-2 оборота.
3. Подключают к входному штуцеру шланг манометра.
4. Включают режим отопления и отключают один провод модуляционной катушки – это нужно, чтоб клапан давал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
5. Согласно показаниям манометра, настраивают минимальное давление газа на горелке. Для этого вращают внутренний винт, находящийся под защитным колпачком. При этом фиксируют внешнюю гайку.

Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если измерения показали, что давление выходит за указанные пределы, необходимо вызвать специалистов-газовиков.

В заводском диапазоне мощности перенастраивать газовый клапан вручную нет необходимости. Это требуется для того чтобы перевести агрегат на мощность ниже или выше показателей, заявленных в инструкции. Часто настройка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

Почему отключается газовый котел – причины и методы решения проблем

Узнайте здесь, как сделать газовый котел экономичнее?

Как подключить термостат к газовому котлу?

Настройка газового клапана при «тактовании» котла

Такую проблему как «тактование» газового котла можно решить путем настройки газового клапана. Обычно она возникает, если мощность агрегата значительно превышает необходимую для данной площади.

Чтобы исключить «тактование» устройства в режиме отопления, необходимо снизить давление на выходе. Это выполняется с помощью вращения регулировочного винта против часовой стрелки.

Для прекращения «тактования» в режиме ГВС уменьшают максимальное давление. Это решается методом вращения регулировочной гайки против часовой стрелки.

Однако в более современных моделях «тактование» устраняется автоматикой. Например, настройка газового клапана котла Будерус происходит с помощью блокировки тактов:

• удерживают кнопку с гаечным ключом в течение 5 сек;
• выбирают продолжительность интервалов от 0 до 15 мин с помощью кнопок со стрелочками.

Рекомендуется, чтобы настройки такого рода проводили только специалисты сервисного центра, особенно, если котел находится на гарантии. Иначе, если Вы испортите клапан, компания обнулит гарантийные обязательства и Вам придется покупать новую деталь.

Поделиться:

Индивидуальное отопление квартиры, получаемое при помощи газового котла – удобная и нужная вещь. Вы перестаете зависеть от коммунальных служб, получая доступ к горячей воде в любое удобное время. Единственным минусом такого варианта является дороговизна ремонта, необходимого при засоре системы. Как осуществляется чистка домашнего газового котла в домашних условиях и что необходимо при этом учитывать, разберемся ниже.

Когда необходима чистка

Газовый котел – устройство сложное, и разбирать его без веской причины слишком накладно. Чтобы не совершать ненужные действия, которые могут влететь вам в копеечку, ознакомьтесь с рядом признаков, служащих сигналом о засорении отопительного элемента:

1. Котел не выдает необходимого количества тепла, потребляя при этом большой объем топлива.
2. В процессе работы устройства появляются посторонние шумы, наличие которых раньше не наблюдалось.
3. Напор воды из крана существенно уменьшается.
4. Процесс нагревания батарей происходит медленнее обычного.

Возросло потребление газа

Одной из ключевых причин, из-за которых потребление газа значительно увеличивается по сравнению с нормой, является засорение теплообменника накипью. Котлу требуется больше топлива, чтобы прогреть обменник до нужного уровня. После чистки детали расход снова приходит к базовым показателям.

Постоянно включенная горелка

Засор теплообменника приводит к тому, что вода долго нагревается, а турбина постоянно нагнетает новую жидкость.

Из-за этого горелка постоянно работает, пытаясь вывести температуру воды на необходимое значение.

Удаление накипи решает проблему, позволяя котлу работать в штатном режиме, без перебоев.

Гул и перебои в работе циркулярного насоса

Засорение системы затрудняет циркуляцию жидкости, что заставляет насос перегружаться во время работы. Из-за этого появляются:

• посторонние шумы;
• перебои в работе устройства;
• перегрев двигателя.

Снижение напора в контуре ГВС

Снижение напора в контуре ГВС возможно по причине:

• некорректной работы теплообменника;
• протечек в трубопроводной системе;
• контур подачи горячей воды разгерметизирован.

Обратите внимание!  Вышеперечисленные симптомы могут возникнуть не только из-за засорения котла накипью. Это стоит учитывать в процессе диагностики неисправности.

О вреде накипи

Накипь, образующаяся в ключевых узлах газового котла, приводит к следующим негативным последствиям:

1. Ухудшается теплопроводность детали, так как накипь обладает высокой пористостью.
2. Отложение накипи приводит к неравномерному нагреву системы, из-за чего возможны разрывы в местах сварки различных элементов устройства.
3. Информация, подаваемая на датчики контроля температуры жидкости, перестает соответствовать действительности. Это приведет к снижению производительности оборудования.
4. Частичное или полное засорение рабочих протоков, в перспективе, приведет к поломке дорогостоящего оборудования.

Что необходимо чистить

В случае засорения системы отопления необходимо проверить следующие элементы:

• горелки и жиклёры;
• теплообменник;
• запальник;
• газовый фильтр;
• топку;
• дымоходные каналы.

Если они работают некорректно – необходимо прочистить засоры.

Запальник

Желтоватое, неравномерное пламя запальника сигнализирует хозяину котла о необходимости прочистки. Для этого потребуется:

• перекрыть газовый вентиль, прекращая подачу топлива к котлу;
• демонтировать запальник;
• продуть и прочистить деталь от мусора;
• установить на место.

Горелки и жиклёры

При нестабильной работе газовой горелки котла возникает необходимость в прочистке. Алгоритм действий:

• перекрываем подачу газа к котлу;
• снимаем горелку;
• помечаем положение форсунок при помощи маркера, после чего демонтируем их;
• продуваем входные и выходные отверстия горелки при помощи насоса;
• аккуратно чистим щеткой;
• устанавливаем обратно форсунки, ориентируясь на оставленные маркером отметки;
• возвращаем горелку на исходную позицию.

Дымоходные каналы

Перебои в работе котла сказываются не только на тепловом контуре и насосе. Дымоход начинает активнее засоряться сажей, что увеличивает риск во время его эксплуатации. Снижение тяги чревато попаданием в помещение угарного газа, негативно влияющего на здоровье человека. Чистится дымоход при помощи обычной щетки.

Будьте аккуратны при чистке выходного отверстия. Обычно оно располагается на большой высоте, что создает дополнительный риск для жизни человека. Не забывайте про правила техники безопасности. По возможности наймите специалистов, обладающих всеми необходимыми навыками и инструментами.

Теплообменник

Чистка теплообменника собственными силами сводится к механическому воздействию на деталь, благодаря которому удаляются излишки грязи и накипи. Вам понадобятся:

• ершик;
• щетка по металлу;
• гаечный ключ.

Отключаем подачу газа к котлу, снимаем защитную крышку котла и деактивируем температурные датчики. После осуществляется демонтаж теплообменника и его чистка. Осуществляйте ее аккуратно, чтобы не повредить деталь. Не рекомендуется использовать инструменты с острыми гранями, способными нанести ущерб теплообменнику.

Газовый фильтр

Газ, подаваемый в котел по общественным трубам, несет в себе множество вредных примесей и мусора. Задача газового фильтра – отделять их на входе, не позволяя попасть в систему отопления. Чистый фильтр обеспечивает:

• стабильную работу устройства;
• замедляет появление налета на деталях системы и внутренних стенках газовых труб.

Топка

Топка, как и дымоход, чистится при помощи обычных щеток. Удаляются излишки сажи, что способствует комфортной и стабильной работе газового котла.

Обратите внимание! Если вы не уверенны в собственных силах – не рискуйте, занимаясь самостоятельной чисткой, и обратитесь за помощью к специалистам.

В чем разница между одноконтурным и двухконтурным котлом

Разница между котлами, снабженными одним и двумя контурами, заключается в следующем:

• одноконтурные нагревательные элементы работают только на нагрев помещения;
• двухконтурные позволяют отапливать помещение, параллельно нагревая воду в кранах для бытовых нужд.

Последовательность разборки

Разборка котла для демонтажа засорившейся детали состоит из следующей последовательности действий:

• первым делом котел отключают, чтобы его детали остыли. Обычно для этого требуется 30-40 минут;
• далее закрываем краны, отвечающие за подачу газа и воды;
• снимаем фронтальную панель;
• сливаем воду, оставшуюся внутри котла;
• демонтируем теплообменник;
• чистим его.

Основные способы чистки

Очистка теплообменника осуществляется следующими способами:

• механическим;
• при помощи химических реагентов;
• гидродинамическим;
• электроразрядным.

Механический

Механический способ подразумевает ручную чистку, с применением различных вспомогательных инструментов. Это самый простой и дешевый способ, не требующий от хозяев затрат денежных средств и времени. Однако его эффективность оставляет желать лучшего. Механическая чистка не дает 100 % гарантии исправления неисправности.

Что понадобится

Для механической чистки теплообменника понадобится подготовить:

• ершик;
• щетку;
• пылесос.

Воздержитесь от использования инструментов, имеющих острые грани. Они могут повредить детали системы отопления.

Как прочистить

Снимаем необходимую для прочистки деталь и аккуратно обрабатываем ее поверхность щеткой. Для чистки внутренних поверхностей детали используется ершик или пылесос.

Используя химически активные вещества

Химическая чистка намного эффективнее механической, за счет удаления засоров в труднодоступных местах, к которым с обычной щеткой не подобраться. Плюсы метода:

• эффективность;
• скорость.

Минусы:

• реагенты стоят денег;
• химия вредна для организма человека, и применять ее нужно крайне аккуратно;
• требует специфического оборудования, которое придется приобретать в магазине или делать самостоятельно.

Что такое бустер, и как его смонтировать своими руками

Бустер представляет собой специальное устройство, которое обеспечивает циркуляцию химических веществ внутри теплообменника. Чтобы сделать бустер собственными силами, необходимо подготовить:

• помпу;
• шланги диаметром 12 или 34 дюйма;
• емкость для химии.

Один конец шланга присоединяем к помпе, другой накручиваем на теплообменник. Второй шланг прикручиваем к выходному отверстию теплообменника, а его свободный конец опускаем в емкость с химией. Помпа также должна находиться в баке с химией.

В зависимости от типа насоса, емкость для химии может потребовать некоторой модернизации.

Как почистить теплообменник при помощи бустера

При использовании бустера с тэном от вас потребуется:

• отсоединить котел от теплообменника;
• присоединить к нему шланги;
• заполнить емкость химией;
• включить бустер.

Обратите внимание! При использовании бустера без тэна, придется включить котел на 1/3 мощности, чтобы жидкость прогрелась до 45 ^о. Делать это надо очень аккуратно, иначе может случиться авария. Если вы не уверены в конечном результате – обратитесь за помощью к специалистам.

Средства для чистки теплообменника

Для удаления накипи, скопившейся на стенках теплообменника, подойдет:

• специальная кислота;
• Detex.

Виды кислот для очищения

С накипью справляются следующие кислоты:

• лимонная;
• серная;
• щавельная;
• соляная;
• сульфаминовая.

Серная

Используется при большом количестве накипи, образовавшей толстый слой на стенках теплообменника. Использовать ее необходимо с осторожностью, так как она крайне токсичная.

Лимонная

Лимонная кислота, разогретая до 60 ^о, считается действенным средством для борьбы с различными отложениями, мешающими полноценной работе газового котла. Подходит для чистки деталей из:

• нержавейки;
• меди;
• латуни.

Минимальная концентрация раствора составляет 0,5 %, а максимальная – 1,5 %.

Соляная

Раствор соляной кислоты используется при обработке изделий из:

• нержавейки;
• меди.

В раствор добавляются специальные добавки, препятствующие разрушению металлической оболочки изделия. Рекомендуется использовать ее в крайнем случае, если других вариантов нет. Крайне токсична, и при работе с ней требуется строго соблюдать правила техники безопасности.

Сульфаминовая

Качественно удаляет отложения накипи, в состав которой входят оксиды металлов. Хороший выбор для прочистки деталей котла в домашних условиях. Безопасна для большинства используемых при сборке котлов материалов.

Щавелевая

Плюсы использования щавелевой кислоты:

• очищает накипь и следы от ржавчины;
• не повреждает окрашенные детали.

При соблюдении мер предосторожности разрешается применять при очистке в домашних условиях.

Detex

Специальная жидкость, предназначенная для удаления следов:

• оксидов;
• накипи;
• солей.

Хорошо взаимодействует с изделиями, изготовленными из стали, чугуна или меди, увеличивая срок их эксплуатации.

Гидродинамическая промывка

Позволяет не разбирать теплообменник, очищая его стенки за счет большого давления воды. Если накипь слишком сильная – в жидкость добавляют абразивы. Осуществляется при помощи специального оборудования. Не рекомендуется проводить подобную промывку самостоятельно, без контроля со стороны специалистов.

Электроразрядная

Суть метода заключается в том, что жидкость для очистки подвергается воздействию электрических разрядов. Они проникают в структуру отложений, раскалывая их на мелкие части. Кроме того, разряды создают скоростные потоки, которые уносят измельченные частички накипи, очищая, таким образом, проходы от засоров.

Очистить накипь таким способом очень легко, но требуется специальное оборудование и помощь специалистов.

Особенности очистки котлов разных марок

В зависимости от производителя водонагревающего оборудования, очистка может иметь ряд нюансов, которые необходимо учитывать. Давайте разберем наиболее распространенные марки.

Бакси

Главная особенность котлов Бакси – наличие вторичного пластинчатого теплообменника. Это стоит учитывать при выборе чистящего средства.

Навьен

Южнокорейский производитель, выпускающий водонагревающую продукцию, адаптированную к российским условиям. Во время ее промывки никаких проблем не возникает, так как система обладает повышенной устойчивостью и надежностью.

Аристон

Техника от Аристон оборудована дополнительными фильтрами очистки воды, из-за чего вода в систему поступает чище обычного. Это позволяет долго обходиться без чистки и использовать щадящие варианты при выборе химии.

Вайлант

Рекомендованный производителем температурный режим работы находится в пределах 40-50 ^о. Если соблюдать его – накипь будет скапливаться в теплообменнике медленнее.

Беретта

Качественный производитель, адаптирующий свою продукцию для российских реалий. Не имеет никаких особенностей во время чистки. Она осуществляется по аналогии с большинством схожих изделий.

Ардерия

Еще один бренд из Южной Кореи, оборудованный двумя теплообменниками. При некорректной работе изделия желательно прочищать обе детали.

Правила ухода

Чтобы избежать частых поломок газового котла, советуем придерживаться следующих правил за его уходом:

1. Старайтесь, чтобы в помещении, где установлен котел, всегда было сухо. Изделия из стали или чугуна начинают ржаветь при повышенной влажности.
2. Грязь и пыль сильно засоряют детали изделия. Старайтесь выполнять пыльную работу подальше от котла и почаще прибирайтесь.
3. Проводите техническое обслуживание агрегата не реже 1 раза в год. Если этого не делать – рабочий ресурс изделия существенно уменьшается.

Расшифровка значков на одеждеТест на чистоту в вашем домеКалькулятор веса белья для стиркиЗадать вопрос экспертуПоделиться ссылкой:

Здравствуйте! Имеется котел Beretta ciao 24 csi. В эксплуатации 5 лет. Проблема в том, что он время от времени выдавал проблему розжига и останавливался. ошбика А-01. Чаще всего после использования контура гвс. Опишу процесс запуска и ошибки. Дымоходный вентилятор при каждом розжиге работает без проблем, реле дыма (пресостат) всегда даёт щелчок (проверяли — что на вдув что на выдув исправен, смыкается и размыкается вовремя), искра всегда идёт тоже вовремя, электрод чистый, так же во время запуска в газовом клапане происходит щелчок (я так понимаю звук запорной катушки) после этого розжиг происходит, всё в порядке. Если щелчок газового клапана не происходит, то значит котел встанет в ошибку (аварию) А-01. В принципе именно на этом щелчке и завязана вся проблема — есть он в цикле — всё ок. Нет его — будет ошибка, из за чего я и здесь.

Опишу немного условия — стабилизатор powerman, в последнее время котел часто встаёт в ошибку, но без стабилизатора напрямую ошибка вылезает реже, щелчок клапана работает резво и вовремя (ибо иногда он может запаздывать). Но на гвс что со стабилизатором что без него ошибка время от времени может вылезти, одно известно — без стаба отопление работает норм. При этом напрямую в розетку одно положение вилки работает нормально, в другом положении (перевернутом) работает так же как и на стабилизаторе плохо, впадая в ошибку.

По замерам электрики — сеть выдаёт 230-240 вольт (ниже 220ти и выше 240 сеть на скачет вообще), стабилизатор выдаёт около 210 вольт. И самое важное — делал замеры сопротивления на газовом клапане — контакты 3 — 4 отвечающие за большую катушку выдают сопротивление 1500 ом, хотя по нормам вроде как должен выдавать около 870 — т. е. в 2 раза ниже. Возможно дело и в ней, но почему тогда без стабилизатора она не даёт о себе знать (пока не врубишь гвс). Так же насчет эл. платы котла — отдавали в сервис на проверку — сказали что она исправна.

так же во время разогрева системы отопления может запереть подачу газа газовый клапан и потом снова открыться через секунду например, если не догрел еще до нужного параметра. так же во время розжига изредка может сразу же потерять пламя и снова его разжечь уже удачно. Иногда такой розжиг может в промежутке между 1 и 2й попыткой выдать А-11 (симуляция пламени), но это длится мгновение — далее всё нормально. Катушка в такие моменты на газ. клапане может выдавать некий скрип. С регулировкой пламени вроде всё в порядке, по крайней мере нет ни хлопков, и гвс выдаёт равномерную температуру без перепадов.

В принципе всё что удалось вспомнить. Спасибо за любой совет!

Используемые источники:

• https://kotle.ru/gazovye-kotly/remont-klapana-gazovogo-kotla
• https://sovet-ingenera.com/otoplenie/kotly/remont-klapana-gazovogo-kotla.html
• http://oteple.com/gazovyj-klapan-kotla-princip-raboty-i-nastrojka/
• https://hozzi.ru/chistka/gazovogo-kotla
• https://mastergrad.com/forums/t287281-problemy-rozzhiga-i-gazovogo-klapana-2uh-konturnogo-kotla/&parent-reqid=1582966256473748-162048760061491385800067-man1-4072&lite=1
