Газовые горелки для котла: виды, выбор, устройство и чистка

Сегодня все больше и больше владельцев домов при выборе отопительной системы для собственного жилища отдают предпочтение решениям, в основе которых лежит котел. Речь идет о газовых котлах, хотя кое-кто отдает предпочтение электричеству или древесине. А газовый вариант популярен по причине того, что этот вид топлива является одним из наиболее доступных. Да и расход его будет существенно ниже, нежели у аналогичных вариантов. Но эффективность описываемого прибора будет во многом зависеть от хорошей работы такого его элемента, как горелка.

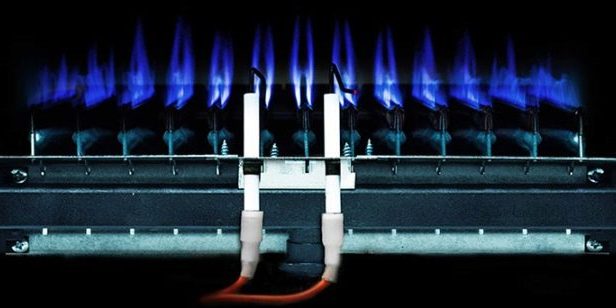

Устройство и принцип работы

Чтобы полностью сжечь газ и получить от него максимальное количество тепла, его следует перемешать с воздушной массой, имеющей определенное содержание кислорода, который является окислителем. Идеальная смесь в финале должна гореть почти бесцветным огнем с оттенком синего цвета и максимальной температурой. За весь этот процесс и будет отвечать горелка для газа. Если говорить о ее устройство, то его нельзя назвать сложным.

Любая горелка состоит из следующих элементов:

• форсунки;
• механизм розжига;
• датчик, осуществляющий контроль за наличием пламени;
• автоматическая система, отслеживающая показатели температуры.

Следует отметить, что современные конструкции должны соответствовать некоторым требованиям:

• долгий период использования;
• бесшумная работа;
• полное перегорание газа.

В старых моделях котлов горелки использовались долго, поскольку тогда к качеству материалов и самим элементам предъявлялись довольно высокие требования. Сейчас многие технологии и материалы не используются, и качество горелок несколько упало. Специалисты рекомендуют покупать продукцию, которая выпускается известными компаниями, использующими качественные запчасти.

Если говорить о бесшумной работе, то это действительно важный момент. Многие помнят проточные нагреватели для воды советского производства, где шум пламени был велик. А модели, выпускаемые сейчас, работают довольно тихо.

При подборе котла необходимо обратить внимание на розжиг. Он должен осуществляться без хлопков и другого шума. Это очень важный момент, ведь отрегулировать его возможности нет. Поэтому, если горелка ведет себя именно таким образом, покупать ее не стоит. Также на уровень шума будет влиять конструкция сгорательной камеры.

Третий момент, о котором надо сказать – полное газосгорание. Это тоже важно и пренебрегать этим не стоит, ведь горелка должна сжигать газ в полном объеме с наименьшим выделением продуктов горения и иных соединений, в том числе угарного газа. На этот момент будут влиять и другие части газокотельного оборудования. Также необходимо обустроить хороший отвод газов с помощью дымохода с отличной тягой.

Суть работы горелок проста – топливо попадает внутрь через эжектор. Скорость подачи топлива будет очень высока и по данной причине формируется малое давление, что позволяет перемешать воздух с газом. По трубкам полученная смесь идет к отверстиям, благодаря которым оказывается в специальном топливнике, где поджигается с использованием электроподжига.

Разновидности

Теперь поговорим о категориях горелок. Лучше применять модель, которая указывается производителем в нормативной документации. Тепловой обменник, как и конструкция котла, обычно создается с расчетом на установку определенного горелочного устройства.

Если брать предназначение, то существует две категории горелок.

• Для промышленных котлов высокой мощности. В такой категории обычно монтируются инжекторные вентиляторые горелки. Их производительность будет составлять от 120 до 250 кВт.
• Бытовые варианты. В данном случае мощность не будет более 120 кВт. Сюда относится атмосферная котельная горелка. Ее недостатками будут большой топливорасход и серьезные требования, связанные с монтажом.

Если говорить о типе топлива, как критерии классификации, то различают горелки двух типов:

• работающие на сжиженном газе;
• на природном аналоге.

Разница между типами горелок будет в газовом рабочем давлении и форсуночных размерах. В бытовых конструкциях от европейских брендов обычно устанавливают универсальные варианты, которые могут работать с обоими типами газа.

Также существуют инжекционные диффузионные и иные решения с предварительным частичным либо стопроцентным смешиванием. Но такие варианты применяются лишь в моделях промышленного направления. Здесь необходимо отметить, что тип горелки будет влиять на конструкционные особенности теплового обменника, сгорательной камеры, варианта газоотвода, системы выхлопа.

По типу регулирования горелки бывают:

• 1-ступенчатые;
• 2-ступенчатые;
• 2-ступенчатые с модуляцией газового варианта;
• модулируемые.

От регулировочного типа зависит, будет применяться открытая либо закрытая горелка. Категория устройства будет оказывать воздействие на нормы, которые будут предъявляться к установке и эксплуатации такого котла.

Теперь расскажем подробнее о каждой из категорий. Одноступенчатые решения являются наиболее распространенным вариантом. Их принцип работы состоит в том, что они то включаются, то отключаются. Периодичность смены рабочих режимов будет зависеть от того, насколько быстро остывает тепловой носитель, а также от режима работы.

Особенностями таких горелок являются:

• работа вне зависимости от наличия электричества;
• высокий расход газа;
• отличная надежность;
• наличие механизма розжига.

Если говорить о двухступенчатых горелках, то они подойдут для котлов, где присутствует точное регулирование газовых потоков. По названию можно понять, что работать такое устройство может в двух режимах. Обычно речь идет о 30 процентах и о 100 процентах мощности.

Особенностями такого решения будут:

• постоянное горение;
• нагрев теплового носителя на сто процентов;
• модели с автоматикой контролируют переход с одного режима в другой.

Если говорить о третьей категории, то здесь рабочий принцип идентичен прошлому варианту. Единственным отличием будет то, что переключение выполняется без быстрых рывков.

Особенностями этого типа горелок будут:

• малое топливосжигание;
• универсальность;
• электрозависимость;
• регулировка температуры нагревания теплового носителя.

Последний тип – модулируемые горелки. Они считаются наиболее экономичными. Изменение мощности горелки обычно осуществляется в авторежиме.

Особенностями модулируемой горелки являются:

• наличие автоматики управления;
• универсальность;
• высокая экономичность.

Выбор горелок для разных типов и моделей котлов

Подбирая горелку, следует обращать внимание на различные ее характеристики – модель топливоподачи, вариант смешивания газа с воздухом, совместимость с различными категориями приборов. Мы расскажем о наиболее интересных моделях.

• Горелка КЧМ. Она используется в котельных агрегатах, переделанных с обычного топлива на СПГ или обычный газ. В ней обычно присутствует автоматика, и имеются три форсунки. Ее применяют в котельных агрегатах модели «Контур» или аналогичных вариантах.

• Горелка «Очаг». Она представляет собой устройство пневмомеханического типа, имеющее авторежим работы. Оно выключается самостоятельно, если:
  1. огонь погас;
  2. прекратилась подача газа;
  3. отсутствует необходимая тяга.

Эта модель имеет контроллер газового давления. Это дает возможность добиться равного горения огня, даже если в механизме происходят какие-либо неполадки. Такие решения отличаются легкостью в обслуживании из-за того, что в конвективной части не происходит скопление сажи.

• Еще одной горелкой, о которой хочется сказать, будет модель «Куппер». Этот вариант универсален и подойдет для комбинированных котлов, конструкций, работающих на твердом топливе, от Kiturami или моделей российского производства бренда «Конорд». Преимуществом этой горелки также будет возможность ее монтажа без осуществления слесарных или сварочных работ.
• Еще одно довольно популярное решение – горелка для ДКВр. Такое блочное устройство используется там, где есть принудительная воздухоподача. Используется такое решение для паровых котлов промышленного назначения и имеющих соответствующую мощность. КПД у них составляет около 94-95 процентов. Подобная конструкция работает либо в диффузионном, либо в надувном варианте. Чтобы повысить ее эффективность часто используют мощные итальянские вентиляторы.

• Еще одна категория – горелки для КВС. Применяются для бытовых потребностей и являются твердотопливными. Учитывая, что для обогрева помещений нет необходимости применять слишком мощное оборудование, то используются атмосферные или инжекторные решения. При подборе горелочного элемента, следует обращать внимание на мощность и безопасность в использовании.

Как сделать своими руками?

Рассмотрим пример изготовления газовой горелки для котельного агрегата, работающего на твердом топливе. Лучше использовать вентиль от кислородного баллона, выполненного по стандарту, ВК-74.

Для создания горелки необходимо выполнить следующие действия.

• Патрубок на выходе оборудовать штуцером, который будет при помощи шланга присоединяться к реактору.
• На входную патрубочную часть, подключенную к баллону, монтируем колпак, где есть маленькая дырочка для соединения с жиклером. Его можно найти на плите или в паяльной лампе.
• Теперь к колпаку приваривается труба из стали длиной сто миллиметров и толщиной стенки два миллиметра.
• Между соплом и колпачком должно быть расстояние в полтора сантиметра, через которое будет осуществляться доступ к кислороду. По этой причине к колпачку сначала требуется прикрепить 3 небольших куска проволоки, а потом и саму трубу.

Горелка готова. Остается лишь сделать основание, на котором устройство будет располагаться для установки в камеру сгорания.

Кроме изготовления самой горелки, следует придерживаться определенных рекомендаций при ее розжиге:

• сначала открываем газоподачу;
• подносим спичку к соплу;
• открываем главный вентиль.

Следует сказать, что мощность самодельной горелки легко регулировать с использованием вентиля.

Как почистить?

Теперь поговорим о том, как осуществляется чистка газовой горелки, ведь она, как и любое другое оборудование, нуждается в уходе и обслуживании. Если брать законодательные нормы, то ими прямо запрещено осуществлять постороннее вмешательство в работу газового оборудования, по причине чего приходится обращаться к сертифицированным специалистам, которые имеют всю необходимую разрешительную документацию на проведение такого типа работ.

Однако очистку топки и горелки все же можно осуществить самостоятельно, но только на свой страх и риск.

Основными этапами проведения подобных работ будут:

• перекрытие магистрали газа и отключение котла отопления от энергоснабжения;
• демонтаж прибора;
• очищение от нагара, который мог образоваться на зажигательных электродах;
• проведение чистки камеры для топки;
• замена фильтра на клапане газа.

После проведения процесса очистки, следует осуществить сборку прибора с наличием всех соответствующих зазоров, которые есть в техническом руководстве к устройству. После проведения сборки осуществляется настройка и регулировка. Все эти работы проводятся при помощи специального прибора – газоанализатора. Его устанавливают в дымоходе, и он исследует химсостав газов, которые являются отработанными.

В общем, как можно убедиться, в устройстве и подборе газовых горелок для котлов нет ничего сложного. При работе с ними следует помнить главное – неукоснительно соблюдать требования техники безопасности, а также нормы, изложенные в соответствующей нормативной документации. И не будет лишним обращаться к специалистам, если вы по каким-то причинам не уверены в том, что сможете произвести те или иные работы с ними четко и правильно.

О том, как усовершенствовать газовую горелку для котла своими руками, смотрите в следующем видео.

Газовая горелка для котла — агрегат, предназначенный для устойчивого полного сгорания топлива с возможностью регулировки процесса горения. В отопительных источниках этот прибор устанавливается под теплообменником и обеспечивает нагрев теплоносителя. Этот агрегат применяется не только в газовых котлах, но и в работающих на других видах топлива.

1 Устройство агрегата</span></h2>

Обеспечение процесса горения и получение максимального количества тепла считается основной задачей газовой горелки для отопления. В конструкцию агрегата входит ряд элементов, которые позволяют запустить и поддерживать процесс горения в течение длительного времени. К ним относятся:

• форсунка;
• устройство розжига;
• датчик наличия пламени;
• система контроля температуры.

‘ >Напольные газовые котлы Термомакс

Форсунка осуществляет подачу топливной смеси к специальным отверстиям и обеспечивает ее сгорание. Розжиг в газовых котлах осуществляется электрическим способом или с помощью пьезоэлемента.

В первом случае прибор запускается в автоматическом режиме, а во втором — вручную. В газовой горелке с автоматикой для котлов отопления находится датчик наличия пламени, который связан с клапаном подачи топлива. Как только пламя погаснет, на клапан подается сигнал, и он перекрывает подачу топлива.

Это обеспечивает более безопасную эксплуатацию агрегата. В устройство газовой горелки для котла входит автоматизированная система за слежением температуры нагрева. При достижении заданных параметров автоматика отключит прибор.

РекомендуемИзготовление своими руками мазутной горелки Бабингтона

2 Принцип действия</span></h2>

К работе газовой горелки в современных котлах отопления предъявляются особые требования. В них процесс горения должен проходить без лишних шумов, что наблюдалось в ряде старых моделей котлов.

Такое требование предъявляется и к работе системы розжига. Агрегат должен запускаться без хлопков и взрывов. Конструктивные особенности камеры сгорания позволяют значительно снижать уровень шума. Алгоритм работы горелки:

1. 1. В ней происходит образование смеси газа с воздухом, которая и обеспечивает надежное горение.
2. 2. Клапан открывается, в горелку поступает топливная смесь.
3. 3. Автоматически или вручную запускается устройство розжига.
4. 4. Смесь загорается, и появляется устойчивое пламя.
5. 5. В работу вступают датчики горения и температуры.

‘ >Лучшая система отопления частного дома!

Прибор обеспечивает сгорание топлива с небольшим выделением угарного газа и других побочных продуктов, которые удаляются из помещения с помощью дымохода. Для эффективного использования котлового оборудования горелка должна обладать большим сроком службы.

Современные технологии позволяют выпускать качественное и надежное оборудование. В действительности это выглядит совсем по-другому. Зачастую газовые котлы выходят из строя по причине некачественных горелок.

РекомендуемУстройство, виды и принцип работы газовой горелки

3 Классификация оборудования</span></h2>

Старое котловое оборудование эксплуатировали с использованием полноценного дымохода и хорошей вентиляции. Современные модели способны работать практически в любых условиях. В них используются горелки разных конструкций.

РекомендуемОсобенности изготовления пеллетной горелки своими руками

3.1 Атмосферные газовые аппараты</span></h3>

Применение атмосферной горелки для газовых котлов значительно упрощает конструкцию источника тепла. Работа агрегата основана на естественном поступлении воздуха в камеру сгорания. Поэтому для нормального функционирования таких котлов необходима хорошая вентиляция и дымоход.

Горелка представляет собой перфорированную трубку, в которую поступает топливо. В аппарате образуется пониженное давление, что обеспечивает поступление воздуха извне. После чего происходит процесс горения. Такие агрегаты еще называются инжекционными. Они обладают рядом преимуществ:

• простая конструкция;
• низкая стоимость;
• отсутствие вентилятора избавляет от лишних шумов;
• высокая надежность, так как конструкция обладает минимумом элементов;
• энергонезависимость позволяет применять оборудование в зданиях без электричества.

К недостаткам можно отнести низкий коэффициент полезного действия, что делает их менее эффективными. Необходимость возведения дымохода, выходящего на крышу дома, что создает лишние затраты. Газовый котел желательно устанавливать в отдельном помещении, что не всегда выполнимо.

‘ >Газовый котел . «Solly»

3.2 Горелки с наддувом</span></h3>

В закрытой камере сгорания газового котла используется горелка с принудительной подачей воздуха. Для этого в конструкцию вмонтирован вентилятор. Такая особенность позволяет регулировать количество топливной смеси, что повышает эффективность использования котлового оборудования для бытовых нужд. Горелка имеет сложную конструкцию, включающую следующие элементы:

• смесительное оборудование;
• устройство проверки пламени;
• цифровой блок управления горением и индикацией;
• электродвигатель вентилятора со встроенным силовым контактором;
• воздушная заслонка с сервоприводом;
• привод газового дросселя;
• регулятор воздуха с шумоизоляцией.

Газовый котел с такой горелкой значительно отличается от атмосферного источника тепла. Кроме того, горелка с наддувом не относится к основному оборудованию обогревателя, а считается дополнительным элементом и приобретается отдельно.

Современные приборы оборудуются автоматикой, которая обеспечивает эффективную работу источника тепла. Горелки могут быть вихревыми и прямоточными. Вихревые агрегаты имеют круглые отверстия на конце, которые создают мощный поток воздуха и стабильное горение.

‘ >Горелка газового котла Rinnai EMF

Прямоточные приборы отличаются отверстиями разной формы (щель, прямоугольник и т. д. ). К преимуществам горелки с наддувом относятся следующие свойства: безопасность, высокая производительность, экологичность, взаимозаменяемость. К недостаткам можно отнести шумность работы, энергозависимость, объемные габариты котла, высокую стоимость.

3.3 Приборы для универсальных котлов</span></h3>

Агрегат представляет собой сложную конструкцию и применяется для перехода источника тепла с одного вида топлива на газ. Например, приобретается отопительное оборудование, работающее на дровах и угле. После подключения дома к централизованному газоснабжению устанавливается газовая горелка для твердотопливного котла.

В случае перебоев с подачей газа горелку можно демонтировать, а котел опять топить дровами. Для универсального обогревателя применяется автоматическая горелка. Для образования топливной смеси в ее конструкции предусмотрен вентилятор, система автоматики, редуктор и газовый фильтр. Работает такая конструкция по принципу горелки с наддувом.

Если применяется сжиженный газ, то в сопле аппарата меняется форсунка с соответствующим жиклером. Для работы оборудования обязательно наличие электроэнергии, поэтому применение универсальных котлов вдали от цивилизации нерационально.

4 Популярные модели</span></h2>

Выбор между атмосферным прибором и моделью с наддувом напрямую зависит от требуемой мощности котлового оборудования. Если нет потребности в большой мощности, то достаточно будет установить атмосферный агрегат, который позволяет получить до 35 кВт. Вентиляторные приборы гораздо увеличивают мощность котла. Наиболее популярные модели:

1. 1. Контур — агрегат применяется в источнике тепла КЧМ-5-К и может работать как на сжиженном, так и на природном газе. Совместно с системой автоматики прибор устанавливается в твердотопливные котлы. При переходе с одного вида газа на другой производится замена форсунок.
2. 2. САБК 3С-РД 6 — прибор с автоматикой устанавливается на котлы Очаг, Дон и обладает максимальной мощностью 73 кВт. Блок безопасности срабатывает, если погасло пламя, прекратилась подача топлива и отсутствует необходимая тяга.
3. 3. Lamborghini EM/2 — двухступенчатое устройство с автоматическим прекращением подачи газа и воздуха. Максимальная мощность — 89,5 кВт и коэффициент полезного действия — около 91%. В конструкцию входят: предохранительный клапан, датчик давления газа, газовый фильтр.

‘ >Инфракрасная газовая горелка для КЧМ-5 КОМБИ V 20160708 104956

Владельцы универсальных котлов часто пытаются самостоятельно собрать газовый прибор, чтобы не тратиться на промышленные модели. Опытные специалисты не рекомендуют заниматься самодеятельностью, так как это небезопасно и подключить такой агрегат никто не разрешит.

‘ >Отопление.Газовые котлы- разновидности,сравнение,функции,тесты,выбор.Фото

Комбинированные газово-дровяные котлы – это, прежде всего, твердотопливные котлоагрегаты, имеющие лишь немного модифицированную конструкцию, в которую можно установить газовую горелку, сжигающую природный либо сжиженный газ. Замена горелки производится довольно быстро, своими силами согласно инструкции производителя, поэтому комбинированные котлы являются многофункциональными и, невзирая на различные мнения, сохраняют надежность и долговечность несложных твердотопливных и газовых моделей.

Несмотря на все преимущества, мы не рекомендуем рассматривать комбинированные модели (за исключением нескольких случаев), поскольку покупка отдельно газового котла и твердотопливного котла обойдется гораздо дешевле, а недостатки двухтопливной конструкции часто оказываются существенными. Разберем все по-порядку.

Что собой представляют комбинированные котлы «газ-дрова»

Котлы смешанного типа, работающие на твердом топливе и газе, это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования газовой горелки – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Для чего нужны и как применяются

Как мы уже говорили, без особых условий покупка газово-твердотопливного котла не оправдана ни экономически, ни практически.

Во-первых, суммарная стоимость отдельно приобретенных газового и твердотопливного котла в 90% ниже комбинированной модели. Стоимость котлов «газ-дрова» 19 000-35 000 рублей и газовая горелка в эту сумму не входит: ее нужно покупать отдельно. Лишь в редких случаях встречаются готовые сборки уже с газовой горелкой в комплекте. Стоимость горелки – еще в среднем 6-12 тыс. рублей.

Самые экономичные из бюджетных простых котлов для отопления частного дома

Во-вторых, эффективность и функционал отдельных однотопливных моделей практически всегда выше, чем комбинированных. Обычная конструкция твердотопливного котла показывает не самый высокий КПД (в лучшем случае до 85%) при сжигании природного или сжиженного (балонного) газа, когда даже бюджетные газовые котлы имеют КПД 88-92%. А это, соответственно, меньший расход при прежней теплоотдаче. Также комбинированные газово-дровяные котлы лишены какой-либо функциональной автоматики, которая встречается даже на бюджетных газовых моделях.

В-третьих, небольшим бонусом двух однотопливных котлов является то, что при поломке одного, второй можно использовать в качестве резервного.

Однако существуют случаи, когда покупка универсального котла, работающего на газе и дровах может быть более выгодной. Например:

• при наличии доступа к любому из видов твердого топлива за символическую цену. Когда запасы твердого топлива исчерпаются, потребуется стабильное горение без вмешательства человека или у дома проведут ранее отсутствовавшую газовую магистраль, всегда можно перейти на газовую горелку;
• если площадь дома довольно небольшая и выделить как минимум 8 кв. м. площади под отдельные однотопливные котлы невозможно.

Устройство и принцип работы

Конструкция таких котлов традиционная: в топочной камере сжигается твердое топливо, стенки камеры – теплообменник, внутри которого циркулирующий по системе теплоноситель. Загрузка топлива происходит через дверцу спереди, сбор золы осуществляется в зольном ящике снизу.

Если нужно перейти на газ, на дверцу зольника или специально отведенное крепление устанавливается газовая горелка с соответствующим креплением (без сварки). Однако конструкция теплообменника, рассчитанная на большой объем топочной камеры, при сжигании газа аккумулирует гораздо меньше тепловой энергии, КПД остается лишь в пределах 75-85%, как и при сжигании качественного твердого топлива.

На рынке существуют и высокотехнологичные гибридные модели с 2-мя топками, топливо в которых может сжигаться одновременно. В верхней камере сгорания обычно сжигается твердое топливо, в нижней установлена газовая горелка, разделяет камеры сгорания компактный зольный ящик и конструкция теплообменника. Однако стоимость таких моделей в пределах 200-350 тыс. рублей.

Котлы с длительностью горения одной закладки топлива до 7 суток

Отзывы об универсальных котлах на твердом топливе и газе: преимущества и недостатки

Преимущества	Недостатки
Существенная экономия пространства, что особенно актуально для небольших домов площадью 40-80 м2. Габариты комбинированных моделей не отличаются от однотопливных	Примитивная автоматика или ее полное отсутствие (механический регулятор тяги)
Наличие одноконтурных и двухконтурных моделей	Газовая горелка в более, чем 95% случаев не продается в комплекте с котлом
Практически все модели – энергонезависимые (не требующие подключения к электросети)	Владельцы часто отмечают довольно высокую шумность работы горелок, не сравнимую со штатными горелками газовых котлов
В комбинированных моделях часто используются долговечные чугунные теплообменники, когда в бюджетынх твердотопливных и газовых практически всегда – уязвимые к коррозии стальные	Более высокие требования к тяге дымохода, что усложняет расчеты. При неправильном проектировании тяги может быть недостаточно для полноценного сжигания газа.
Небольшой выбор многотопливных комбинированных моделей, особенно иностранных

Как выбрать комбинированный котлоагрегат

Критерии выбора практически те же, что и при выборе тт модели. Обязательно нужно определиться с:

1. Количеством контуров. Одноконтурные модели более распространенные, они подогревают лишь отопительный контур. Двухконтурные модели также способны подогревать санитарную воду (она не смешивается с технической водой из отопительного контура). Двухконтурные модели дороже на 10-40%, но это по прежнему наиболее дешевый способ организации в доме горячего водоснабжения.
2. Сжигаемым топливом. В основном комбинированные котлы рассчитаны на сжигание и каменного, и древесного угля, дров, пеллетов, торфа. Модели с чугунным теплообменником способны сжигать антрацит. Но некоторые котлы рассчитаны лишь на дрова. Виды топлива всегда описаны в технических характеристиках или паспорте котла.
3. Материалом теплообменника. Варианта два: сталь или чугун. Стальные теплообменника недорогие в производстве, легкие, устойчивые к перепадам температуры и механическим повреждениям, но имеют тонкие стенки и не устойчивы к коррозии, их срок службы в среднем 12-15 лет. Чугунные теплообменники тяжелые, имеют толстые стенки, не подвержены коррозии и служат более 30 лет, но используются в более дорогих моделях.
4. Рабочим давлением. Некоторые модели рассчитаны на рабочее давление в системе не выше 1 бар, что подразумевает невозможность использования в закрытых системах отопления с принудительной циркуляцией, где рабочее давление обычно 1,5-2 бар.
5. КПД. Не самый информативный показатель при сжигании твердого топлива, поскольку сильно зависит от его качества (сухости и породы древесины, зольности и теплотворности угля). Однако при использовании газовой горелки 4-5% КПД могут окупить более высокую стоимость за один отопительный сезон. Оптимальный показатель КПД – 80% и выше.

Минимально необходимая мощность

Для среднестатистического неутепленного или слабоутепленного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м, минимально необходимая мощность рассчитывается по простой формуле: 1 кВт на каждые 10 м². Также мы рекомендуем закладывать запас мощности 20-30%.

Например, для вышеописанного среднестатистического дома площадью 100 м², минимально необходимая мощность отопительного оборудования – 100/10 * 1,3(30% запаса) = 13 кВт. Котлы такой мощности не встречаются на рынке, поэтому округляем до ближайшего большего значения – 14 или 15 кВт.

Также, при покупке двухконтурного котла рекомендуется добавить к результату еще 10-15%, поскольку при подогреве горячей воды, контур отопления не подогревается. Итого 13 кВт * 1,1(10% запаса) = 14,3 кВт. Если дом находится в крайней южной или северной точке страны, хорошо утеплен, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, изменяющие результат на 5-30% в большую или меньшую сторону.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Лучшие известные производители и модели: характеристики и цены

Теплодар Куппер ОК 15

Наиболее известный отечественный комбинированный котел, работающий на угле, дровах, пеллетах, природном газе (при установке горелки). Отличается проверенной временем надежностью за невысокую стоимость, удачной конструкцией топки, легкостью ее очистки. Отдельно стоит отметить наличие блоков ТЭНов мощностью 6 кВт, с помощью которых можно еще долго подогревать теплоноситель при полном прогорании твердого топлива в ночное время. Также владельцы отмечают довольно приятный стильный дизайн, качество сборки.

Однако имеется и достаточное количество недостатков: маленькое загрузочное отверстие и сама топка (дрова до 35 см), стальной теплообменник, относительно небольшой КПД, высокое сажеобразование.

Стоимость: 19 900-21 200 руб.

Viadrus Hercules U22 D-4

Один из лучших комбинированных котлов «газ-дрова» для отопления частного дома, также и один из самых покупаемых. Чешская модель с чугунным теплообменником отличается удобством эксплуатации и известной долговечностью, обеспеченной хорошими сплавами и качеством сборки. Котел имеет довольно хороший КПД 80% , абсолютно всеяден, имеет оптимальный размер топки (помещаются дрова длинной 40-45 см), при этом также имеет компактные габариты и стильный внешний вид.

Согласно отзывам владельцев при сильно прикрытой задвижке тяги характерно обильное сажеобразование. Чугунная конструкция, в зависимости от вариации мощности, весит в среднем 250 кг, поэтому для установки необходим усиленный пол, а для транспортировки – как минимум 3 человека. Также относительным недостатком является цена чешской модели.

Стоимость: 63 000-67 500 руб.

Roda Brenner Classic BCR-04

Еще один практически эталонный чешский комбинированный котел с чугунным теплообменником и технологичной, эффективной и практичной конструкцией. Корпус отделен слоем теплоизоляции, что снижает теплопотери через модули котла, сохраняет корпус относительно холодным. Все также отличается чешской надежностью, практичностью при эксплуатации и очистке, хороший КПД.

Согласно опыту монтажа и отзывам владельцев каких-либо недостатков и неисправностей за более, чем 6 лет эксплуатации обнаружено не было. Можно отметить лишь все еще высокую для среднестатистического российского покупателя цену.

Стоимость: 53 000-55 000 руб.

ГЕФЕСТ ВПР КСТГВ-20

Недорогой и компактный двухконтурный комбинированный котел отечественного производства. Отличается хорошим КПД 80%, достигнутым благодаря отличной конструкции теплообменника. Первичный теплообменник стальной, однако вторичный (для ГВС) – из меди. Практически всегда в заводской комплектации идет газовая горелка типа «BRAY» с известной простой итальянской автоматикой SIT.

Обратите внимание, что максимально допустимое рабочее давление всего 1 бар. Стоит также отметить, что модель довольно редко встречается в продаже.

Стоимость: 23 500-26 400 руб.

Каракан 20 ТЭГВ

Еще одна отечественная двухконтурная модель. Имеет максимально простую конструкцию, не требователен к топливу, имеет большое загрузочное отверстие и топку, а также установленный с завода блок ТЭНов.

Однако теплообменник – стальной, КПД всего 75%, вес 101 кг, а максимально допустимое рабочее давление – 1 бар. Сервисных нареканий за более 5 лет эксплуатации не было.

Стоимость: 22 500-25 000 руб.

Цены: итоговая таблица

Производитель и модель	Материал теплообменника	К-во контуров	КПД, %	Цена, руб.
Теплодар Куппер ОК 15	сталь	одноконтурный	78	19 900-21 200
Viadrus Hercules U22 D-4	чугун	одноконтурный	80	63 000-67 500
Roda Brenner Classic BCR-04	чугун	одноконтурный	80	53 000-55 000
ГЕФЕСТ ВПР КСТГВ-20	сталь	двухконтурный	80	23 500-26 400
Каракан 20 ТЭГВ	сталь	двухконтурный	75	22 500-25 000

Как подбирается газовая горелка для твердотопливного котла

Универсальные газовые горелки для твердотопливных котлов, не относящиеся к заводским комплектующим конкретных моделей, подходят ко всем котлам, поскольку имеют довольно простое винтовое крепление. Исключением являются горелки, разработанные для конкретного модельного ряда. Обычно это горелки того же производителя, что и котел. В их названии или характеристиках указывается, например, «…для котлов Теплодар».

Где купить комбинированный котел «газ-дрова»

1. Водогрей – http://msk.kotel-tverd.ru/universalniy/drova-gaz/.
2. ПечиMax – https://pechimax.ru/kotly-dlya-otopleniya/kombinirovannie-koly/kombinirovannie-koly-drova-gas/.

Перевод кирпичной или металлической печки на переработку газа – непростой процесс, требующий серьезного разбора всех составляющих. Нужно обязательно выяснить, какие виды газовых горелок для печей подходят идеально, а какие не стоит устанавливать. Ведь результат должен отвечать именно вашим требованиям.

Казалось бы, выбор модели можно доверить газовщикам, им же поручить переделку горелочного блока и установку самой горелки. Но где гарантия, что оборудование, которое вам предложат установить, будет иметь необходимые рабочие параметры и желаемую функциональность?

В этой статье мы расскажем, как самостоятельно разобраться в типах газовых горелок, в основных правилах их установки и эксплуатации, чтобы вы смогли осознано выбрать, какое устройство устанавливать в отопительную печь.

За и против использования горелки для отопления

Газовая горелка — устройство, которое путем смешивания воздуха с природным или сжиженным газом и подачи смеси к выходному отверстию, формирует факел и распределяет пламя. Она обеспечивает эффективное сгорание топлива и регулировку процесса горения.

Преимущества применения газовых горелок для печей отопления:

• Простота использования. Газовые горелки значительно упрощают процесс отопления печей, избавляя от необходимости заготовки твердого топлива и постоянного поддержания горения.
• Управляемость процесса отопления. Простые модели, без автоматики, нужно самостоятельно выключать, как только температура достигнет необходимого уровня, оставляя зажженным только фитиль. Горелки с пультом регулировки значительно упрощают жизнь, более точно устанавливая температурный режим.
• Обеспечение безопасности. Автоматические форсунки имеют функции защиты от перегрева, отключают подачу газа в случае плохой тяги или отсутствия пламени.
• Минимальное загрязнение дымоходного канала. Плановая ревизия дымохода проводится раз в год, больше для профилактики — сажи от сгорания газов образуется немного.

Переход с твердотопливного оборудования на отопление газогорелочными устройствами значительно упрощает быт, освобождая массу времени для более интересных и полезных занятий.

Предназначены газовые горелки для отопления частных домов, бань, промышленных сооружений — назначение обязательно необходимо учитывать при выборе типа оборудования

Главный недостаток переоборудования печки путем установки газового блока — не слишком высокая энергоэффективность. Большой расход топлива особенно ощущается, если газовая отопительная система в загородном доме проектируется дилетантом.

Кроме того, не всегда удается получить разрешение на установку газовой горелки — если печь устарела, дымоход неправильной конструкции или параметры помещения не соответствуют нормам пожарной безопасности.

Выбор газовой горелки: типы и характеристики

Основными элементами газовой горелки являются смеситель и горелочная насадка с устройством, которое стабилизирует пламя. В зависимости от назначения, модели отличаются конструктивными исполнениями.

Чтобы максимально использовать возможности газовых форсунок, нужно устанавливать оборудование с автоматикой. Можно также остановиться на устройстве, которое сможет работать не только на газе, но и на дизельном топливе, мазуте

Выбирая газовую горелку для установки в печь, обращают внимание на следующие характеристики:

• коэффициент полезного действия (КПД);
• мощность отопительного устройства;
• энергоэффективность;
• длина пламени;
• безопасность;
• опционность.

Рабочие параметры газовой горелки должны учитывать химический состав топлива, назначение и характеристики помещения, условия использования — дом или баня, печь промышленного производства или самодельная дровяная, для постоянного или периодического протапливания и т.д. В техническом паспорте на горелку указывается сфера применения устройства.

Типы печных газовых горелок для дома или бани

Более тщательно устройство и принцип действия газовых горелок для бытовых отопительных печей нужно изучать, отдельно рассматривая два основных типа оборудования, — атмосферные и наддувные варианты. Отличает их способ и скорость смешивания газа с воздухом.

Атмосферные газовые горелки

Конструкция устройства атмосферной горелки простая, и состоит из одной или нескольких полых трубок, в которые подается под давлением газ. Газ, смешиваясь с воздухом, поступающим непосредственно из помещения, образует топливновоздушную смесь и поджигается с помощью пьезорозжига или электрозажигалок.

Устройство атмосферной горелки на примере газогорелочного устройства АГГ, предназначенного для работы на природном газе и установки в банных печах

Для нормальной работы атмосферной газовой горелки необходимо обеспечить хорошую тягу, эффективную систему вентиляции. Основной недостаток устройства заключается в том, что любое изменение в движении воздуха приводит к изменениям пропорции газовоздушной смеси, а значит, к неравномерному процессу горения.

Воздух поступает в атмосферную горелку под действием естественной тяги. Окончательное смешение происходит в камере топки, где газ постепенно сгорает

При нехватке кислорода, горелка не полностью сжигает газ, что приводит к выводу значительной части неиспользованного топлива в атмосферу через дымоходный канал, обслуживающий отопительный агрегат.

Пример технических характеристик атмосферных газовых горелок УГОП 12, 16, 30. Обратите внимание на основные параметры: тепловую мощность, номинальное давление газа, время отключения в случае угасания запальной горелки или отсутствия тяги, размер штуцера для подвода газа

Наддувные газовые горелки

Наддувные газовые горелки или, как их еще называют, дутьевые, вентиляторные, воздуходувные — это устройства, где газ смешивается с воздухом с помощью вентилятора, газовоздушная смесь поступает в закрытую камеру и там сгорает.

Работа форсунок газовой горелки, установленной в закрытую камеру сгорания, мало зависит от состояния атмосферы в помещении. Интенсивность подачи воздуха регулируется путем изменения скорости вращения вентилятора.

Дутьевые газовые горелки можно настраивать на любую мощность, а также использовать в качестве топлива сжиженный газ

Качественная подача воздуха и смешивание с газом обеспечивает более полное сгорание топлива. Наддувные горелки в среднем в два раза эффективнее, чем оборудование атмосферного типа — их КПД составляет 95—98%. Оборудование стабильно работает даже при низком давлении газа и не требует установки громоздкого дымохода.

Вместо стандартной дымоходной системы в паре с дутьевой горелкой работает коаксиальный дымоход, который можно вывести на улицу через расположенную рядом с печкой стену.

Воздух для работы наддувных горелок нагнетается с помощью вентилятора, который также создает необходимое давление и регулирует напор пламени

Основной недостаток устройства — зависимость от источника энергии, высокий уровень шума, и более высокая цена, чем у атмосферных горелок. Зато короткопламенные модели вентиляторных газовых горелок можно устанавливать в дровяные печи. Основное условие применения, в таком случае, — пламя не должно упираться в стены топки.

На самом деле способов подачи воздуха и газа в горелки намного больше. Для установки в домашней печи все изучать нет необходимости, так как при производстве небольших бытовых устройств используются лишь некоторые из них.

а — диффузионная горелка б — инжекционная с центральной подачей газа, однофакельная; в — инжекционная многофакельная; г — инжекционная, с центральной подачей газа, многосопловая; д — то же, но плоскофакельная; е — инжекционная с периферийной подачей топлива; ж — с подачей воздуха, центральной подачей газа и осевым завихрителем; з — то же, с улиточным подводом воздуха и периферийной подачей топлива; и — то же, с тангенциальным подводом воздуха

Определившись с типом газовой горелки, можно продолжить изучение особенностей отдельных моделей, их функциональные возможности.

Отличия по способу управления мощностью

Возможность настройки тепловой мощности горелки играет немаловажную роль при организации процесса отопления помещения. Особенно это касается тех домов, где планируется постоянное проживание.

С точки зрения управляемости печные газовые горелки можно разделить на две категории:

• Одноступенчатые. Подача газа в форсунку осуществляется без возможности влиять на мощность. Если устройство автоматизировано, то по достижению определенного уровня температуры горелка выключится, а затем вновь включится, когда в помещении станет прохладнее.
• Двухступенчатые. Два режима горения, обычный и экономный, регулируется автоматически и позволяет поддерживать в помещении более или менее стабильную температуру. Меньшее количество включений и выключений снижает износ деталей, продлевает срок службы устройства.

Двухступенчатые устройства делятся на модели с плавающей регулировкой или модулированные. Мощность может изменяться от 10 до 100% и более, и точно устанавливать комфортную температуру в доме. Газогорелочное устройство может быть с автоматическим типом регулирования, механическим или пневматическим.

Возможность регулировать тепловую мощность позволяет не только установить оптимальный температурный режим, но и сэкономить энергоносители. Например, экономия топлива при использовании модулированной газовой горелки достигает 15—20%.

Дополнительные конструктивные возможности

Чтобы не использовать для розжига печи зажигалки или фитили, конструкция газовой горелки предусматривает два способа розжига:

• электророзжиг — требуется подключение к электросети;
• пьезорозжиг — используется в более простых моделях горелок и не требует электропитания.

Установка специальных датчиков, следящих за уровнем кислорода, позволяет обнаружить затухание пламени и отключить подачу топлива. Такая функция оберегает от утечки газа и возникновения аварийной ситуации.

Некоторые модели оборудования предполагают работу не только с природным и сжиженным газом, но и с дизельным топливом. При выборе таких моделей обратите внимание, насколько легко и быстро осуществляется такой переход.

Правила безопасности при использовании горелок

Несоблюдение мер предосторожности при установке и использовании газовых горелочных устройств для отопления помещений может привести к аварийным ситуациям и несчастным случаям: пожару в доме, отравлению угарными газами.

При эксплуатации газового оборудования следует придерживаться следующих правил:

• Соблюдать срок эксплуатации. Время использования горелки, в зависимости от модели, может составлять от 8 до 15 лет. Затем она подлежит замене.
• Использовать модели с функцией автоматического отключения устройства при отсутствии тяги или пламени.
• Печь, оборудованная газовыми горелочными блоками, должна отвечать требованиям безопасности.

Проектирование, установку или ремонт газовой горелки должны проводить сертифицированные работники службы газового хозяйства, с которой заключен договор на поставку горючего и обслуживание агрегатов.

По возможности необходимо все же использовать газовые котлы или специальные печи, которые рассчитаны на работу с природным или сжиженным газом

Чтобы получить разрешение на установку и подключение к магистральной газовой сети, необходимо соблюсти ряд условий:

• соблюдение правил подключении газовой горелки;
• соответствующая конструкция дымового канала, его качественная изоляция;
• установка искрогасителя на верхушке дымохода.

Это минимальное количество требований для установки дутьевых газовых горелок.

Для атмосферных предъявляются дополнительные требования:

• наличие регулируемой тяги;
• обеспечение хорошей вентиляции;
• объем помещения, в котором установлено газогорелочное устройство, от 12 м³.

В случае перевода оборудования на использование сжиженного газа необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или шкаф из металла. Если планируется хранение запасов газа в газгольдере, то емкость устанавливается под землей на расстоянии не ближе 5 м от постройки.

Монтаж газовой горелки в отопительную печь

Напоминаем, что проводить монтаж газового оборудования самостоятельно запрещено. Тем не менее, ознакомиться с нюансами установки газовой горелки в печь не помешает.

Итак, установка газовой горелки допустима в печах, в которых длина, форма, характер и температура пламени могут быть приспособлены к характеру материала топочной камеры. Пламя не должно касаться стенок, а свободно располагаться в топочном пространстве. Если это кирпичная стенка, то топка должна быть выложена из огнеупорного кирпича.

Перед установкой проверяют стенки печки на наличие трещин, пустот, не заделанных швов, через которые в помещение могут проникать продукты сгорания. Комната, в которую выходит дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Для газовых горелок любого типа характерно создание высоких температур — более 1000 °C в топочной камере. При установке газовой горелки в печь необходимо проследить, чтобы пламя не касалось стенок.

Сам процесс установки не сложный и производиться в следующей последовательности:

1. Снимают дверцу топки.
2. Размещают в топочном пространстве горелку.
3. Щиток укрепляют в рамке дверцы.
4. Подключают автоматику согласно инструкции производителя.

В конце монтажа подсоединяют горелку к шлангу, другой конец которого подключен к источнику газа.

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника

Запуск системы проводит мастер из газовой службы, он проверяет работу форсунок, системы автоматической регулировки и безопасности, настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ. Подключение автоматики, размещение пульта и термобаллона

Еще один шаг — ревизия герметичности всех соединений, наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

Запуская отопление, следует сначала выбрать минимальную тепловую мощность, разогревая печь непрерывно и понемногу или, если нет регулировки мощности, циклически, включая и выключая горелку. Особенно это важно для кирпичной печи — сильный непрерывный нагрев остывшего кирпича может привести к его растрескиванию.

Общие правила устройства дымохода для печи

Еще одно условие нормальной работы газовой печки — устройство дымохода. Для печей, работающих на газе, дымовые каналы должны быть вертикальные, без уступов. Конструкция дымохода дровяной печи часто не подходит для вывода продуктов сгорания газа.

Уклон дымохода допускается, но не больше 30°, и при условии, что сечение труб на наклонных участках не меньше сечения труб, установленных вертикально

Переоборудовать старый дымоход можно путем гильзирования. Варианты модернизации:

• Установка в дымоходный канал трубы из нержавейки. При этом диаметр и высоту трубы следует подбирать соответствующий характеристикам дымоходного канала. Зазор между стенками дымохода и трубы заполняют негорючим теплоизоляционным материалом типа керамзита, пеностекла.
• Применение технологии FuranFlex. Метод заключается в размещении эластичной полимерной трубы внутри канала, которая под давлением принимает его форму и затвердевает. Защитный слой служит для утепления, герметизации и внутренней защиты дымохода.

Если ни один вариант переделки дымохода не подойдет, придется устанавливать новый. В зависимости от места расположения печки, возможны два варианта устройства дымохода: наружный приставной или внутренний.

Влияние характеристик дымохода на безопасность отопления таково, что его обязательно будут проверять органы Пожарного надзора с последующей выдачей письменного акта, без которого оборудование к газовым сетям не подключат.

Выводы и полезное видео по теме

Установка газовой горелки с автоматикой в печь:

Общие сведения о работе газовых горелок:

Изучая разнообразие моделей и функций газовых горелок для печей, нужно особое внимание уделить безопасности.

Любые действия, связанные с проектированием и монтажом, необходимо согласовывать с газоснабжающей организацией, а установку поручить опытному мастеру. Перед покупкой газовой горелки также лучше проконсультироваться с газовщиками.

Делитесь, пожалуйста, собственным опытом в переводе твердотопливных агрегатов на потребление газа. Не исключено, что ваши рекомендации очень пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, размещайте фото по теме статьи, задавайте вопросы.

Используемые источники:

• https://stroy-podskazka.ru/kotly/gazovye/gorelki/
• https://oventilyacii.ru/otoplenie/vidy-gazovyh-gorelok.html
• https://gradusplus.com/kotly/kombinirovannye/gaz-drova/
• https://sovet-ingenera.com/otoplenie/kotly/vidy-gazovyh-gorelok-dlya-pechey.html
