Газовая колонка без дымохода: особенности устройства, схема и принцип работы

Постоянный доступ к горячей воде существенно облегчает быт. Однако центральное горячее водоснабжение не всегда осуществляется бесперебойно. А подключение к нему дачи или уютного коттеджа может и вовсе стать неосуществимой задачей.

К счастью, мощный газовый водонагреватель без дымохода с легкостью решает проблему отсутствия горячей воды даже за чертой города. Современные модели проточных колонок мгновенно обеспечивают домохозяйство водой нужной температуры и достаточно экономно расходуют ресурсы.

В этой статье мы составили рейтинг лучших газовых водонагревателей, работающих без дымохода, рассмотрели технические характеристики и особенности конкретных моделей, что поможет даже самому неопытному покупателю разобраться в главных нюансах выбора хорошего водонагревателя и подобрать для себя оптимальный тип оборудования.

ТОП-9 проточных газовых водонагревателей без дымохода

МестоПродуктРейтингМощность, кВтПроизводит., л/минЦенаМодели производительностью до 8 л/мин#1Bosch WTD 12 AME98/ 10020,88Узнать цену#2Oasis B-12W96/ 100115Узнать ценуМодели производительностью 10 л/мин#1Roda JSD20-T199/ 1002010Узнать цену#2Bosch WTD 15 AME98/ 10025,410Узнать цену#3Superflame SF0420T bal (турбо)96/ 1002010Узнать цену#4Gorenje GWH 10 NNBW95/ 1002010Узнать ценуМодели производительностью от 10 л/мин#1Bosch WTD 18 AME98/ 10031,612Узнать цену#2DEMRAD Compact С 350 F97/ 10027,914Узнать цену#3Termaxi JSG-20R96/ 1002010Узнать ценуМодели производительностью до 8 л/мин1Bosch WTD 12 AME2Oasis B-12WМодели производительностью 10 л/мин1Roda JSD20-T12Bosch WTD 15 AME3Superflame SF0420T bal (турбо)4Gorenje GWH 10 NNBWМодели производительностью от 10 л/мин1Bosch WTD 18 AME2DEMRAD Compact С 350 F3Termaxi JSG-20R

Главные критерии выбора газового водонагревателя

Особенностью бездымоходового газового водонагревателя проточного типа является практически мгновенный нагрев воды до заданной температуры. Поэтому одним из важнейших критериев выбора этого вида техники является мощность. Этот параметр непосредственно влияет как на производительность устройства, так и на максимальную температуру, до которой колонка может подогреть воду.

Но не стоит забывать, что показатель производительности указывается в номинальном значении и подразумевает пропуск воды при нагреве около 25 градусов. Для семьи из 3-4 человек вполне достаточно колонки, продуцирующей около 10 л/мин.

Вид газа (сжиженный газ или магистральный) является ключевым фактором выбора водонагревателя для монтажа в негазифицированном здании. Поэтому обращайте внимание на маркировку оборудования и рекомендации производителя.

Узлы, необходимые для переподключения водонагревателя с магистрального газа на сжиженный, не всегда входят в комплектацию. Возможно, детали придется покупать отдельно

Немалую роль в надежности работы устройства играет тип теплообменника.

Этот узел классифицируется по материалу, из которого он изготовлен:

• Стальные теплообменники существенно удешевляют стоимость колонки, устойчивы к коррозийным процессам и вполне надежны. Однако детали такого типа очень много весят, что сказывается на массе всей конструкции.
• Теплообменники из высокоочищенной меди являются оптимальными. Узел из этого материала отличается высоким КПД, отличной теплоотдачей и устойчивостью к коррозии.
• Медь с высоким содержанием примесей – признак недорогой колонки. Это вполне приемлемый материал, однако примеси в металле существенно сокращают срок службы водонагревателя, препятствуют равномерному прогреву теплообменника и чаще всего требуют ремонта.

От вида розжига зависит не только удобство эксплуатации водонагревателя, но и экономность затрат газа. Так, более простой пьезорозжиг, подразумевающий запуск колонки после нажатия на кнопку, способствует увеличению расхода газа примерно на 20%. Именно такой объем голубого топлива тратится вхолостую из-за постоянно работающего запальника.

Электророзжиг от батареек или сети более экономичен, так как осуществляется непосредственно в момент открытия крана. Но батарейки нужно менять время от времени.

Колонки с авторозжигом от искры, продуцируемой гидротурбиной, являются не менее экономными. Однако такие модели чувствительны к давлению в водопроводе и качеству самой воды.

Гидротурбина в газовой колонке является одним из самых капризных узлов. Поэтому водонагреватели с подобным типом розжига не рекомендуется устанавливать в домах старого фонда, так как изношенные водопроводные трубы являются дополнительным источником загрязнения деталей конструкции

Системы безопасности – одни из важнейших комплексов в конструкции колонки. Наличие газ-контроля – обязательное условие эксплуатации. Нелишними будут и дополнительные функции устройства, например, защита от замерзания носителя, наличие обратных клапанов, сохраняющих устройство от перепадов давления в водопроводе и пр.

Основными же датчиками контроля газовой колонки являются:

• индикатор температуры теплообменника, блокирующий работу нагревателя при опасно высоких температурах;
• газ-контроль, прерывающий подачу топлива при затухании пламени;
• датчик температуры дымовых газов в моделях, требующих подсоединения к дымоходу.

Тип управления колонкой является исключительно субъективным параметром выбора, чего не скажешь о способе изменения температуры носителя.

Водонагреватель может иметь модуляцию пламени или работать с постоянной мощностью. Последняя подразумевает регулирование температуры в соответствии с напором воды, что не всегда удобно. Модуляция же позволяет горелкам выдавать заданную пользователем температуру даже при снижении напора воды при частичном прикрытии крана.

Выводы и полезное видео по теме

Подробные рекомендации по выбору хорошей газовой колонки от опытного мастера представлены на видео ниже:

Приведенный выше рейтинг топовых моделей от проверенных производителей включает оптимальные для отечественных условий устройства, которые будут надежно и качественно подогревать воду даже при ненадлежащем функционировании общего водопровода и газовой системы.

Газовый водонагреватель, который можно устанавливать без подключения к дымоходу, остается настоящей находкой для большинства покупателей. Подобные модели отличаются достаточно простым монтажом, стабильной работой и богатым функционалом.

Но не стоит забывать, что газовый водогрей – это опасное оборудование, поэтому очень важно для подключения колонки пригласить специалиста, что поможет избежать неприятностей. А также не забывать о правилах пожарной безопасности при ее использовании.

Вы недавно выбирали газовую колонку и вполне довольны своим приобретением? Поделитесь с другими пользователями основными сложностями, которые у вас возникли в процессе выбора. Расскажите, на какие параметры колонки, по вашему мнению, следует в первую очередь обращать внимание. Добавляйте фото своей колонки в блоке комментариев.

Централизованное горячее водоснабжение (ГВС) жилых домов уходит в прошлое, его место занимают индивидуальные водонагреватели, в том числе на природном газе. Для квартиры или частного дома, не имеющего свободного дымоходного канала, подойдет турбированная газовая колонка. Этот водогрейный аппарат нового поколения получил название «бездымоходный», ему не нужна традиционная дымовая труба для отвода продуктов горения. Поскольку проточные турбоколонки интересуют многих пользователей, рассмотрим особенности этих бытовых приборов.

Чем турбированная колонка отличается от обычной

Важное отличие газовой колонки нового типа — закрытая камера сгорания, куда уличный воздух принудительно нагнетается вентилятором или втягивается дымососом. Отсюда названия бытового прибора – турбированная, наддувная, бездымоходная. В атмосферных проточных нагревателях воздух поступает к горелке прямо из помещения естественным путем, через открытый нижний проем.

Любая газоиспользующая установка выделяет продукты горения, которые нужно отводить на улицу. Не является исключением и турбо – колонка, только в данном случае вместо традиционных каналов для выхода дымовых газов предусматривается горизонтальная труба, выведенная наружу прямо сквозь стену.

Оснащенный закрытой камерой газовый нагреватель воды имеет и другие особенности:

• воздух для сгорания газа всасывается вентилятором с улицы посредством двустенного (иначе – двухконтурного) коаксиального дымохода, сквозь него же выходят наружу продукты горения;
• устройством проточного водонагревателя предусматривается применение многоступенчатых и модуляционных горелок, способных менять мощность и интенсивность нагрева;
• нет постоянно горящего запальника, кнопки пъезорозжига или батареек;
• турбо — нагреватель функционирует в автоматическом режиме начиная от розжига и заканчивая отключением;
• расходом воздуха и топлива управляет электронный блок (контроллер), выбирая их оптимальное соотношение и подходящий режим нагрева;
• турбированные газовые колонки питаются от электрической сети.

Справка. Как правило, в наддувных аппаратах устанавливается система электрического розжига с несколькими искровыми электродами. Но в некоторых моделях искрообразование организовано с помощью механического гидрогенератора, вырабатывающего электроэнергию от движения потока воды (технология Hydropower).

Благодаря перечисленным особенностям подобных агрегатов, в них реализовано множество функций, повышающих комфорт и безопасность при эксплуатации. О них будет сказано далее.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

1. В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
2. Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
3. По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
4. Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
5. После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

• точное дозирование количества природного газа и воздуха, потребного для горения;
• поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
• предварительный подогрев воздушного потока в коаксиальном дымоходе.

Последняя особенность наиболее эффективна, поскольку дает возможность вернуть часть тепла, унесенного с дымовыми газами. Холодный воздух с улицы, проходя по коаксиальной трубе по соседству с продуктами горения, отнимает у них тепловую энергию через стальную стенку.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

• исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
• самопроизвольное затухание горелки (контроль пламени);
• слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
• давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
• перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
• очень малый расход воды;
• выход из строя контроллера.

Примечание. При отключении прибора по сигналу датчика перегрева теплообменника в некоторых моделях реализовано его быстрое охлаждение вентилятором, продолжающим работать после затухания горелки.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.

Преимущества бездымоходных водонагревателей

Как мы уже выяснили выше, газовая колонка без дымохода не бывает, а в случае с турбированными агрегатами он конструктивно упрощен. Это главное достоинство наддувных нагревателей воды, благодаря которому их можно устанавливать в любом частном доме или квартире. Достаточно лишь проложить дымоход горизонтально по кратчайшему пути от аппарата к наружной стене и вывести его на улицу, проделав отверстие.

Для справки. При необходимости коаксиальную трубу можно вывести и на кровлю частного дома, проложив его вертикально внутри готовой шахты или прямо через перекрытия с облицовкой из негорючих материалов. Подробности о подключении дымоходных труб к газовым колонкам изложены в этой статье.

Теперь перечислим другие преимущества «бездымоходных» газовых нагревателей:

1. Повышенная эффективность и экономичность по сравнению с традиционными бытовыми приборами для нагрева воды на ГВС;
2. Благодаря закрытой камере исключено попадание вредных газов и неприятных запахов в помещения;
3. Для установки водонагревателя достаточно организовать обычную приточно-вытяжную вентиляцию, поскольку совсем обойтись без вытяжки нельзя. Но не придется ломать голову, как устроить в комнате подачу приточного воздуха для горения.
4. Высокая степень автоматизации турбированной колонки делает ее очень удобной в эксплуатации.
5. Возможность использовать в качестве энергоносителя не только природный, но и сжиженный газ. Правда, для этого необходима специальная вытяжка, устроенная в нижней зоне помещения (пропан тяжелее воздуха и стелется по полу).

Помимо нескольких датчиков, отвечающих за безопасность и поддержание температуры воды для нужд ГВС, колонки с принудительным нагнетанием воздуха оборудованы системой антизамерзания теплообменника. Принцип простой: когда температура в комнате опустится ниже нуля, автоматически включится электрический ТЭН, обогревающий теплообменник и не дающий воде замерзнуть.

Функция антизамерзания в турбированной колонке может оказаться полезной при аварийном отключении системы отопления в зимний период. Она сохранит дорогостоящее оборудование от размораживания, пока хозяева не примут меры по обогреву дома. Правда, неизвестно что произойдет с трубопроводами холодной воды, если они изготовлены из стали либо полипропилена.

Для справки. Не так давно в продаже появились конденсационные газовые колонки, работающие еще эффективнее турбированных. Пример — BOSCH WTD 27AME THERM 8000 S мощностью 48 кВт и производительностью 27 л/мин, чей КПД превышает 90%. Но пока они чрезвычайно дороги (цена указанного экземпляра – 1550 у. е.), а потому практически недоступны рядовому пользователю.

О негативных моментах

Важный недостаток проточных водонагревателей с наддувом – энергозависимость. То есть, после отключения электроэнергии вы останетесь без горячей воды. Понадобится электрогенератор или надежный бесперебойник. Остальные минусы этих агрегатов не столь критичны:

1. Купить турбированную газовую колонку выйдет вдвое дороже, чем атмосферную. Но если сравнивать покупку и монтаж в комплексе, то при отсутствии дымоходного канала коаксиальная труба обойдется гораздо дешевле, нежели строительство дымохода из кирпича или прокладка утепленного сэндвича.
2. Вентиляторы у моделей некоторых производителей заметно шумят.
3. Современный наддувный нагреватель – аппарат сложный, его обслуживание и чистку лучше доверить обученному персоналу сервисной службы. Не имея знаний и навыков, самостоятельно копаться внутри колонки в поиске неисправностей не рекомендуется.

Примечание. В случае поломки электронный дисплей водонагревателя выдаст код ошибки, по которому можно определить неисправность, не прибегая к разборке.

Поскольку мы не сравниваем газовую колонку с электрическим накопительным водонагревателем, то не упоминаем про получение разрешительных документов у газовых служб на подключение водогрейного оборудования. Процедура оформления и присоединения к магистрали обязательна для любых газоиспользующих установок.

А вот проблемы с выведением коаксиальной трубы на фасад многоквартирного дома вполне реальны. Самовольно проделав отверстие (даже в положенном по нормам месте с соблюдением всех отступов), вы можете столкнуться с претензиями от местных служб, мотивируемые порчей фасада, бурением несущей конструкции дома и отсутствием проектной документации.

Совет. Первым делом перед покупкой такой колонки получите письменное согласие всех соседей, поскольку неприятности обычно начинаются с их жалоб на «вонь и удушье из трубы».

Больше информации о водонагревателях с закрытой камерой сжигания вы узнаете, просмотрев видео:

Отзывы реальных пользователей

Есть хорошая традиция: прежде чем выбрать турбированную колонку, не помешает ознакомиться с отзывами пользователей, оставляемых на тематических формах. Мы сделали подборку высказываний от реальных людей о водонагревателях разных производителей:

1. Николай, г. Владимир, Российская Федерация. Полгода назад поставил себе турбо колонку Аристон MARCO POLO GI7S 11L FFI. Общий вывод – аппарат достойный, не подвел ни разу. За внешний вид однозначно пятерка. Но есть одна странность: подогрев заданного количества воды. Не разобрался в этой функции – то ли нагрев должен выключиться, когда ванна наберется, то ли самому отключать по сигналу. Немного ошибся по мощности, в моем случае нужно было брать Ariston GI7S 16L, а то 11 л в минуту иногда не хватает.
2. Сергей, г. Москва, РФ. Сделал ошибку, купив колонку Bosch WTD15 AME с турбиной. Не понравилась уже в процессе монтажа и подключения. Хлипкие какие-то патрубки, страшно гайки поджимать. Первый раз открыл воду – соединение потекло, пришлось раскручивать, менять резиновое кольцо. По эксплуатации пока не знаю, не включал еще.
3. Алексей, г. Днепр, Украина. У нас в городе давно нет горячей воды, большинство людей поставили бойлеры, а я вот решил колонку. К вентиляции подключать дымовую трубу запретили, так что взял бездымоходный аппарат Junkers (бренд немецкий, сборка португальская). Хоть набегался за всякими разрешениями, но в целом доволен, не надо ждать, пока вода в баке нагреется. Живу на последнем этаже, с дымоходом проблем не возникло. Газовщики сказали, на других этажах вывести трубу было бы проблематичнее.
4. Михаил, г. Курск, РФ. Свою древнюю колонку Протон поменял на Roda JSD20-T1, сосед поставил такой и нахваливал. Все бы ничего, но у нас напор скачет в трубе, как открою два смесителя сразу – нагреватель отключается, а потом зажигается снова. Газовщики дважды приходили, проверили и сказали что с аппаратом все в порядке. Теперь пытаемся приловчиться, чтоб краны открывать по очереди, а в остальном – вопросов нет, греет воду нормально.

В целом отзывы о турбированных газовых колонках положительные, хотя встречается множество мелких нюансов, доставляющих неудобства. Негатива высказывается гораздо меньше, и то, большая часть подобных отзывов связана с тем, что товар не понравился изначально либо оборудование не удалось установить и подключить самостоятельно. Последнее вполне закономерно, ведь кроме владения сантехническими навыками, нужно дружить с электротехникой и знать, что многие импортные бытовые приборы чувствительны к неправильному подключению фазы.

Хозяевам квартир, пользовавшихся газовыми колонками ранее, иногда не нравятся турбированные водонагреватели, причина – не видно пламени. Это порождает некий психологический дискомфорт и безосновательное предубеждение к подобным изделиям. Хорошая новость: в продаже можно найти турбоколонки со смотровым окошком, например, китайский водонагреватель Селена SWH 20 SE1.

Заключение

Проточные нагреватели с закрытой камерой сгорания и принудительным нагнетанием воздуха – аппараты довольно эффективные и надежные, хотя и отличаются более сложным устройством и высокой ценой. Но в ситуации, когда приходится выбирать между устройством дымохода с нуля, покупкой электрического бойлера и установкой газовой турбированной колонки, то домовладельцы все чаще склоняются именно в последнему варианту.

Если вы довольно часто сталкиваетесь с проблемами с подачей горячей воды, то можете воспользоваться отличной возможностью переборной работы системы горячего водоснабжения. Для этого следует приобрести газовую колонку. Однако не в каждом доме есть возможность установить такое оборудование, ведь колонка функционирует, выводя продукты сгорания посредством дымохода.

В этом случае способна выручить турбированная модель, которая не имеет дымохода и ещё известна как безвытяжная колонка. Если вы решили приобрести такое устройство, то рекомендуется для начала ознакомиться с плюсами и минусами подобного оборудования. Эта рекомендация обусловлена тем, что некоторые потребители отказываются от приобретения бездымоходных газовых колонок по нескольким причинам, среди них особенно следует выделить сложность монтажа.

Основные плюсы бездымоходных колонок на газу

Бездымоходные газовые колонки хороши по множеству причин. Во-первых, их можно установить, не дополняя дымоходом в традиционном его понимании. Во-вторых, такое оборудование обладает довольно высоким коэффициентом полезного действия. Это обусловлено принудительным нагнетанием воздуха. В-третьих, агрегат имеет закрытую камеру сгорания, которая исключает повышение температуры в помещении, что особенно важно при эксплуатации оборудования в летний период.

Однако бездымоходные газовые колонки выбираются не только по вышеописанным причинам. Они хороши еще и тем, что не выжигают своей работой кислород в доме, так как берут воздух для функционирования с улицы. Кроме того, корпус таких устройств почти полностью закрыт, это значительно снижает риск попадания продуктов сгорания внутрь.

Основные минусы

Прежде чем вами будет приобретено описываемое в статье оборудование, необходимо ознакомиться с его основными минусами, среди них следует выделить:

• энергозависимость;
• шумность;
• дороговизну;
• необходимость получения согласования;
• образование конденсата внутри выводящей трубы.

Если вам понравились бездымоходные газовые колонки, то перед приобретением одной из моделей необходимо ближе ознакомиться с минусами подобного оборудования. Например, многих потребителей отталкивает энергозависимость, ведь вентилятор конструкции питается от электричества. Если оно будет отключено, то эксплуатация турбированной колонки окажется невозможной.

Вас может оттолкнуть еще и то, что вентилятор оборудования довольно сильно шумит. Обходятся такие устройства дороже традиционных моделей. В среднем стоимость турбированного агрегата равна примерно 17 000 руб. Для того чтобы осуществить установку подобной колонки, потребуется согласование с организациями, которые отвечают за поставку природного газа. Не обойтись и без разрешения соседей, которые проживают этажом выше. Установка колонки предусматривает необходимость выведения трубы на фасад здания, что может быть запрещено службой архитектурного контроля.

Положительные отзывы

Бездымоходные газовые колонки имеют множество преимуществ, среди дополнительных обязательно следует выделить возможность установки в любом помещении. Последнее может находиться в новом доме или в загородной постройке, а также на даче, где нет специально обустроенных дымоходов. Такое оборудование можно расположить и в помещении, которое находится в здании, выстроенном по проекту, не предусматривающему наличие газовых устройств.

Если проводить сравнение с газовой колонкой традиционного типа, то турбированные устройства не сушат воздух внутри помещений. Эффективность водонагревателя повышается за счёт принудительного отвода отработанного воздуха. Если же речь идет о стандартной газовой колонке, то в ней продукты сгорания выходят в общую трубу самотеком. Камера сгорания устройства полностью изолирована, поэтому в помещении не могут появиться посторонние запахи.

Отрицательные отзывы

Бездымоходные газовые колонки, отзывы о которых следует прочесть перед приобретением подобного оборудования, по мнению потребителей, отличаются ещё и наличием некоторых минусов. Среди недостатков покупатели отмечают более сложную установку по сравнению с обычными водонагревателями. Так, в стене предстоит просверлить отверстие, а после аккуратно его заделать, оставив специальную насадку снаружи.

По мнению потребителей, шум будет слышен не только внутри помещений, но и за пределами здания. Эту особенность нельзя называть плюсом. По мнению владельцев описываемого оборудования, повышенная шумность при работе газового устройства может не понравиться соседям. Ведь к ним будет попадать запах отработанных газов, кроме того, они будут слышать шум.

Основные причины того, что колонка «Оазис» не зажигается

Иногда потребители задаются вопросом о том, почему не включается газовая колонка «Оазис» бездымоходная. Причиной такой неисправности может быть несколько факторов. Первостепенно необходимо проверить, правильно ли подведены трубы. Водонагреватель имеет особую конструкцию, которая не будет работать, если подключение выходных и входных труб было осуществлена неправильно.

Самой распространенной и частой причиной отказа газовой колонки от работы выступает отсутствие тяги. Если произошло засорение посторонними предметами или пылью, то горелка попросту будет гаснуть. Сработает система защиты, которая перекроет подачу топлива. Если колонка всё же зажигается, но через время тухнет, то причиной этому может стать чувствительное защитное реле. При закрытых окнах реле перегревается, его защита срабатывает. В этом случае необходимо открыть форточку или окна. Эта мера является временной, ведь реле в данном случае необходимо заменить.

Особенности установки

Установка бездымоходной газовой колонки обязательно должна осуществляться специалистами. Самостоятельно вы можете лишь подключить оборудование к водопроводу. Иногда домашние мастера своими руками выводят ещё и дымоход, проделывая отверстие в стене. Установка трубы должна быть осуществлена максимальной герметично, поэтому теплоизоляции необходимо уделить особое внимание, используя переходники и муфты.

Основные плюсы колонки Grandini JSQ24-С

Газовая бездымоходная колонка Grandini JSQ24 С представляет собой оборудование, которое выполнено в лучших итальянских традициях. Устройство способно нагреть воду в самые короткие сроки, обеспечивая потребителя необходимым ее количеством. Конструкция имеет современный дизайн и компактные размеры.

Монтаж осуществить довольно просто. Подача воды будет обеспечена в объеме 8 л в минуту. Этот параметр является минимальным. При снижении температуры он может быть увеличен до 12 л в минуту. Мощность оборудования составляет 24 кВт. Колонка работает в автоматическом режиме, а розжиг осуществляется от батареек.

Положительные отзывы о колонке Oasis B-12W

Бездымоходная газовая колонка «Оазис» имеет довольно приемлемую стоимость, которая составляет 5600 руб. Оборудование обладает компактными размерами, а также электронным зажиганием. Корпус снабжен жидкокристаллическим дисплеем, с помощью которого потребитель сможет следить за температурой нагрева воды. Колонка снабжена многоуровневой системой безопасности и адаптирована к эксплуатации в условиях России. Мощность агрегата составляет 11 кВт, а вес равен 4,2 кг.

Основные плюсы колонки марки «Нева» 4505

Бездымоходные газовые колонки «Нева» являются одними из самых популярных на рынке. Среди прочих следует выделить модель, которая была упомянута выше. Она представляет собой оборудование для проточного нагрева воды. Устройство может использовать в работе сжиженный или природный газ. Примечательно, что агрегат можно подключить к баллонному газу.

Как показывает практика, 6 л воды в минуту можно получить с помощью этой газовой колонки. При этом вредные вещества выбрасываются в помещение в 1,5 раза меньше по сравнению с бытовой газовой плитой. Помимо прочего, данная модель снабжается кислородными датчиками и таймерами, которые отвечают за отключение оборудования, если уровень отходов горения превысит норму. Мощность оборудования составляет 9 кВт. Заплатить за него придется 4500 руб.

Плюсы газовой колонки «Вектор» JSD 11 N

Эта газовая колонка бездымоходная «Вектор» стоит 4900 руб. Электророзжиг обеспечивается батарейками. Производительность несколько меньше по сравнению с другими устройствами и составляет 5 л воды в минуту. Корпус обладает компактными размерами.

Минимальное давление воды составляет 0,2 атмосферы. Среди дополнительных плюсов можно выделить наличие медного теплообменника, который обрабатывается в процессе производства антикоррозийным покрытием. Имеется в системе газ-контроль и защита от перегрева. Срабатывает защита и в том случае, когда в дымоходе отсутствует достаточный уровень тяги.

Заключение

Бездымоходные газовые колонки все же имеют дымоходную трубу, но это понятие употребляется в том смысле, что агрегаты не нуждаются в традиционном дымоходе с естественной тягой. Эту особенность можно считать одной из множества, которым отличается описываемое в статье оборудования. Естественная тяга данным агрегатам не нужна, так как в аппарате имеется принудительная собственная тяга, обеспечиваемая вентилятором.

Наличие подогретой воды в доме или квартире стало нормой проживания людей. Вопрос только состоит в том, какой прибор будет наиболее эффективным для нагрева воды для квартир в городских условиях или домов, расположенных за городом. Газовая колонка без дымохода должна быть удобной в эксплуатации и отвечать потребностям в нагретой воде всех жильцов, которые будут ей пользоваться. В некоторых случаях эффективным вариантом станет газовый водонагреватель с накопительной системой, а в других —  отлично будут работать проточные водонагреватели.

Газовая колонка без дымохода

Практичным и удобным решением, особенно для квартир, находящихся многоэтажной застройке, станет колонка, работающая на газе и не нуждающаяся в дымоходной трубе — ее еще часто называют турбированной.

Устройство  бездымоходной газовой колонки

Подобная колонка работает за счет освобождающейся энергии сгорающего газа, которая нагревает воду, и не требует постройки дополнительного дымохода. Для нее может использоваться природный или сжиженный газ из внутридомовой сети или из баллонов.

Общая схема устройства колонки

Такой колонке не нужно привычной вертикальной дымоходной трубы – она отличается принципом отвода продуктов сгорания. Камера сгорания этого водонагревательного прибора устроена герметично, а для выхода газов устраивается коаксиальный тип дымоотвода, который через стену сразу выводится на улицу. В одной из стен делается отверстие сразу при установке бездымоходной колонки. В колонку встроен специальный вентилятор, который направляет продукты сгорания в нужном направлении.

Примерная схема выхода продуктов сгорания

Коаксиальная труба устроена таким образом, что по внутренней ее части отработанные газы выводятся на улицу, а чистый воздух, необходимый для процесса горения, подается по внешнему каналу.

Коаксиальная дымоотводная труба

Удобство такого прибора состоит еще и в том, что колонка не сушит воздух в помещении, и для него не нужно устраивать дополнительный приток воздуха для поддержки горения. В связи с тем, что нет необходимости делать отдельный вертикальный дымоход, появляется возможность существенной денежной экономии на покупке материалов и проведении монтажных работ.

Видеообзор — устройство современной газовой колонки

Selena SE 3 может работать и на пропане, но для этого нужно потратить чуть больше денег и дооборудовать колонку специальными техническими устройствами, которые сделают её «всеядной» и особенно неприхотливой к качеству газа!

Параметры  водонагревателя

Примерная схема работы газовой колонки

Выбирая бездымоходную колонку, необходимо учесть некоторые характеристики, такие как мощность, производительность прибора, уровень безопасности, типы розжига и виды горелок. Немаловажным является момент горизонтальности или вертикальности расположения прибора, так как системы отведения продуктов горения устроены в колонках по-разному.

Мощность

От правильно подобранной мощности водонагревательной колонки будет зависеть ее производительность. Мощность можно смело назвать основным параметром, который нужно учитывать при приобретении водонагревателя. Высокий уровень мощности дает возможность получать больший объем подогретой в режиме проточного подогрева вода.

Производительность

На упаковке или в инструкции по использованию обязательно указывается производительность прибора, т.е. объем горячей воды, производимый проточным водонагревателем за одну минуту работы, учитывая определенный подъем температуры воды.

Например, в инструкции указано, что устанавливая температуру 25 градусов, потребитель получит за одну минуту 14 литров горячей воды. Если на входе в колонку для нагрева, вода имеет температуру 8 градусов, то она поднимается за счет работы прибора еще на 25 градусов, т.е. на выходе она будет согрета до 33 градусов.

При желании можно произвести расчет самостоятельно — для этого показатель указанной производителем мощности делится на два. Результатом достаточно точного подсчета будет величина выдаваемой колонкой воды, нагретой на 26—32 градусов. Например, водонагреватель, рассчитанный на подачу 14 л в минуту, будет иметь мощность 28—30 кВт.

Выбирая водонагревательный прибор, нужно учитывать то, что для принятия душа, умывания или мытья посуды вполне достаточно 5,5 — 6 литров, выдаваемых за одну минуту на каждую используемую точку отбора воды.

Розжиг бездымоходного водонагревателя

На современных водонагревателях, работающих без наличия традиционного дымохода, устанавливаются три вида системы розжига — это пьезорозжиг, электророзжиг и гидротурбинный розжиг. Они обеспечивают удобство при эксплуатации колонки и ее безопасность.

• Гидротурбинный розжиг происходит от гидродинамического генератора. Некоторые современные газовые водонагреватели оснащены мини-гидроэлектростанциями, генератор которых встраивается в трубопровод водонагревателя. При подаче воды она проходит через турбинку, вращает ее лопасти, и генератор вырабатывает требуемый электрический потенциал для запальника. Эти водонагреватели не нуждаются в дополнительных источниках энергии для розжига.
• Пьезорозжиг имеет специальный элемент, который выдает электропотенциал от механического воздействия, при котором появляется искра, зажигающая горелку. При таком розжиге существует одно неудобство, которое не позволит сэкономить на газовом топливе — запальник заранее должен находиться в горящем состоянии чтобы при включении воды загорелась основная горелка.
• Электрический розжиг требует подключения колонки к электросети или установки элементов питания (батареек или аккумуляторов). Датчик давления воды срабатывает при открытии крана и дает команду на розжиг запальника за счет искрового разрядника.

Система управления бездымоходной колонки

Горелки могут быть открытого или закрытого типа

Управление пламенем горелок этих водонагревателей может быть переменным (автоматическим) или постоянным со ступенчатой мощностью.

• Колонки с горелками, регулируемыми автоматически, после выставления температурного режима будут работать стабильно, выдавая воду конкретной температуры на выходе, независимо от внешних влияний. Как правило, это электронная кнопочная система с цифровой индикацией.
• Водонагреватели, имеющие горелки со ступенчатой мощностью, дают возможность регулировать пламя горелки, а значит, и температуры воды, самостоятельно. Но однажды проделанная установка не дает уверенности, что колонка будет и далее работать в этом режиме, так как на нагрев воды может повлиять давление газа, температура входящий холодной воды и даже изменение атмосферного давления.

Регулировка температуры производится путем поворачивания ручки крана в одну или другую сторону. Не стоит закручивать ручку слишком сильно, иначе можно получить обратный эффект — водонагреватель может полностью отключиться. При такой регулировке крайне нежелательно смешивать нагретую с помощью колонки и водопроводную холодную воду.

Безопасность бездымоходных водонагревателей

 Большинство потребителей считает бездымоходные колонки совершенно безопасными в процессе эксплуатации, но так ли это? Любые приборы, работающие на газовом топливе, требуют соблюдения осторожности и правил их бзопасного использования.

Если отказывает один из элементов системы водонагревателя или происходит перегрев теплоносителя, колонка автоматически отключается. Этот довод может говорить за повышенную безопасность прибора при условии его правильной квалифицированной установки

Однако, если бездымоходная колонка устанавливается в квартире многоэтажки, и над этой квартирой расположено еще несколько этажей, то коаксиальная труба, отводящая от водонагревателя продукты сгорания, может стать опасной для жильцов верхних этажей. Угарный газ, после выхода из трубы, поднимается вверх, и движением воздуха его легко может забросить в открытое окно или даже в форточку верхних квартир, а это может вызвать серьезные последствия.

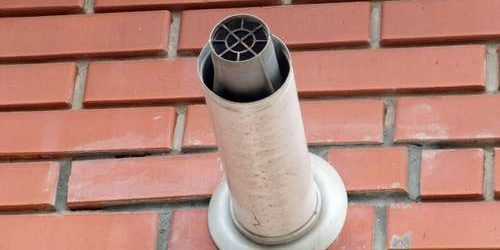

Так выглядит выход коаксиальной трубы на улице

Именно поэтому перед тем, как устанавливать такое водонагревательное оборудование, необходимо обязательно проконсультироваться со специалистами газовой службы. В частном же доме или при расположении квартиры на верхнем этаже можно смело устраивать бездымоходную колонку, так как она не принесет никакого вреда живущим рядом людям.

Бездымоходная колонка отлично смотрится в интерьере

Несколько слов хотелось бы сказать и о расположении колонки без дымохода в интерьере квартиры. Она может быть расположена на кухне или ванной, если хотя бы одна стена комнаты граничит с улицей, так как в ней и придется устраивать отверстие для коаксиальной трубы. Если есть такая возможность, значит, проблем с установкой водонагревателя не будет. Преимуществом таких колонок можно назвать отсутствие неприглядных дымоходных труб, которые мало когда украшают стены.

Колонка не должна нарушать гармонии интерьера

Устроенный на стене водонагреватель смотрится аккуратно и не портит, а иногда даже дополняет интерьер своим присутствием.

Прежде чем приобретать этот необходимый и дорогостоящий прибор, обязательно взвесьте все за и против, а также просчитайте место его размещения. Если есть хоть одно условие, которое может вызвать сомнение, подумайте о других видах водонагревателей.

Рекомендуем статьи по темеКак выбрать напольный двухконтурный газовый котелКомбинированные котлы отопления на дровах и электричествеРемонт котлов Бакси своими рукамиСтатья размещена в рубрике|подрубрике

Наличие в доме горячей воды является одним из обязательных условий комфортного существования любой семьи. Несовершенство системы подогрева воды вынуждает многие семьи прибегать к использованию различных водонагревателей. Использование электрических бойлеров ведет к перерасходу электроэнергии, поэтому существует замечательная альтернатива — газовые водонагреватели. Однако проблема может заключаться в том, что не во всех домах имеются дымоходы для подключения газовых колонок. В этом случае можно использовать специальные газовые водонагреватели без дымохода. Их еще называют турбированными колонками. Об особенностях таких колонок и пойдет речь ниже.

Устройство и работа газовой колонки без дымохода

Конструктивно данное устройство представляет собой проточный водонагреватель, использующий для подогрева воды энергию сгорания газа. Источником пламени колонки может служить природный или баллонный газ. Вода подается в колонку из трубы холодного водоснабжения, нагревается газовой горелкой, после чего выходит из горячего крана.

Как известно, для работы обычной газовой колонки необходим дымоход достаточно большой высоты. Отработанные газы удаляются за счет возникающей разницы давлений между воздухом на улице и в дымоходе.

Газовая колонка без дымохода работает несколько иначе. Камера сгорания в таком устройстве является герметичной. Из нее выходит коаксиальный дымоход, который сообщается с улицей. При установке газового нагревателя сразу же в стене делается отверстие для выхода коаксиальной трубы. Данная труба имеет одну особенность: отработанные газы по ее внутреннему каналу выводятся на улицу, а по внешнему контуру в колонку поступает свежий уличный воздух, который необходим для нормального сгорания газа.

Таким образом, удается обойтись всего лишь одним отверстием для выхода трубы на улицу. Внутри корпуса бездымоходной газовой колонки имеется вентилятор, который направляет отработанный воздух в коаксиальный дымоход.

Плюсы и минусы бездымоходной газовой колонки

Газовые водонагреватели, работающие без дымохода, имеют следующие преимущества:

• Их можно установить в любом помещении. Например, в новом доме, где наличие дымохода для газовой колонки не предусмотрено проектом. Или в загородном доме, на даче, где нет специально возведенного дымохода;
• Такое устройство не сушит воздух внутри помещения, что свойственно стандартной газовой колонке;
• Воздух в помещении не нагревается, что особенно заметно в период жаркой погоды;
• Эффективность водонагревателя повышается за счет принудительного отвода отработавшего воздуха. В отличие от данного типа водонагревателя, в стандартной газовой колонке продукты горения выводятся самотеком, через общую трубу;
• Камера сгорания колонки является полностью изолированной, поэтому в помещении не появляются посторонние запахи, характерные для продуктов горения.

Однако у данного оборудования отмечаются также определенные недостатки:

• Установить колонку данного типа сложнее, нежели обычный водонагреватель. Требуется высверлить отверстие в стене, а затем аккуратно его заделать, оставив снаружи специальную насадку;
• На газовые турбированные колонки цены устанавливаются более высокие;
• Наличие вентилятора требует подключения устройства к электросети. Если электричество в сети пропадет, колонкой невозможно будет воспользоваться;
• Требуется согласование установки газового оборудования с соответствующими инстанциями, так как факт наличия такой колонки скрыть будет невозможно;
• Турбированная колонка создает повышенный шумовой эффект за счет работающего вентилятора и движущихся с высокой скоростью потоков воздуха. Это ощутимо как в пределах помещения, так и на улице;
• Вашим соседям сверху, если таковые имеются, может не понравиться такое устройство, ведь к ним будет частично попадать запах отработавших газов, а также периодически будет шумновато за окнами.

Совет: Прежде чем устанавливать такое оборудование в многоэтажном доме, согласуйте его монтаж со своими соседями, если не хотите нажить себе врагов.

Виды газовых водонагревателей

Газовые проточные водонагреватели без дымохода различаются двумя основными параметрами. К ним относятся система управления и тип розжига.

Система управления колонкой

Бездымоходные газовые колонки оснащаются различными типами горелок. Они бывают переменными, с автоматической регулировкой мощности, а также постоянными, в которых мощность изменяется ступенчато самим пользователем:

1. Колонки с автоматическими горелками способны поддерживать постоянную мощность горения на том уровне, на котором они были выставлены. Температура выходящей из колонки воды будет поддерживаться постоянной, независимо от действующих извне факторов.
2. В колонках с ручной регулировкой имеется возможность вручную изменять степень нагрева воды. Однако температура воды не будет поддерживаться постоянной. Данный параметр может меняться в зависимости от нескольких внешних факторов: температуры поступающей холодной воды, давления газа в системе, а также атмосферного давления.

Тип розжига колонки

Проточный газовый водонагреватель с закрытой камерой сгорания может иметь 3 системы розжига, которые обеспечивают безопасность данного вида оборудования и повышают удобство его использования:

1. Электророзжиг. Преимущество данного вида розжига колонки состоит в том, что отпадает необходимость в постоянно горящем запальнике. Команда на розжиг поступает от датчика давления воды, который срабатывает при открытии водопроводного крана. Источником питания могут быть электросеть или обычные батарейки.
2. Пьезорозжиг. При механическом воздействии на кнопку розжига происходит образование искры, которая поджигает горелку. Неудобство данного типа розжига состоит в том, что запальник должен постоянно гореть.
3. Гидротурбинный розжиг. В конструкцию некоторых моделей водонагревателей встраивается генератор небольшого размера, который вырабатывает электроэнергию за счет потока протекающей сквозь него воды. Такая турбированная газовая колонка не нуждается в подключении к электросети или в наличии батареек.

Технические параметры водонагревателя

Когда принято решение выбрать водонагреватель без дымохода, необходимо прояснить несколько важных параметров данного устройства. От этого зависят комфортность его эксплуатации, безопасность и рациональное использование энергоресурсов. Рассмотрим основные параметры:

Мощность колонки

Это наиболее важный параметр, характеризующий возможность нагрева воды за единицу времени, что влияет на его производительность. Чем мощность будет больше, тем больший напор горячей воды можно будет получить.

Совет: Не рекомендуется экономить на мощности водонагревателя. Слишком слабый агрегат не сможет полноценно нагревать очень холодную воду при ее значительном напоре.

Можно примерно подсчитать мощность колонки, которая вам необходима. Для этого следует разделить пополам мощность, указанную в паспорте изделия. Результатом будет расход воды, подогретой на температуру порядка 30 градусов за единицу времени. Например, водонагреватель с мощностью 20 кВт способен нагреть в минуту около 10 литров воды. Чтобы оценить это количество, достаточно знать статистику расхода горячей воды.

Производительность водонагревателя

На упаковке любого водонагревателя всегда указывается его производительность. Это тот объем подогретой воды, который обеспечит проточный нагреватель за 1 минуту своей работы. Поясним это на простом примере. Допустим, в инструкции к прибору указано, что нагреватель обеспечит подогрев 12 литров воды до 25 градусов. Буквально это не означает, что вода не будет подогреваться более 25 градусов. К этому значению нужно добавить еще исходную температуру воды из крана.

Если в кране температура холодной воды составляет 10 градусов, то получаем такой расчет: 25 + 10 = 35. Следовательно, вода подогреется до температуры 35 градусов с обеспечением расхода 12 л/мин.

На заметку: Принято считать, что для одного сантехнического прибора, например, умывальника, душа или кухонной мойки, достаточно 5,5 л горячей воды в минуту.

Можно сделать вывод о целесообразности использования газового водонагревателя без дымохода. Его однозначно выгодно использовать на даче или в загородном доме, где вы сами являетесь полноправным владельцем. Также можно без проблем установить такой водонагреватель в случае проживания на самом верхнем этаже многоэтажки. Во всех остальных случаях следует взвесить все риски установки такой колонки.

Добавьте страницу в закладки!Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/protochnyy-gazovyy-vodonagrevatel-bez-dymohoda.html
• https://otivent.com/turbirovannaja-gazovaja-kolonka
• https://fb.ru/article/307979/bezdyimohodnyie-gazovyie-kolonki-plyusyi-i-minusyi
• https://kamin-expert.ru/kotlyi/gazovaya-kolonka-bez-dyimohoda.html
• http://okanalizacii.ru/otoplenie/kotly/turbirovannaya-gazovaya-kolonka-bez-dymohoda.html
