Фановая труба для канализации — что это такое и как установить?

При самостоятельном устройстве канализационной системы в индивидуальном доме не все владельцы хорошо представляют, как правильно ее смонтировать. Канализационная система является неотъемлемой частью современных домов. Одним из обязательных элементов такой системы для грамотного ее функционирования является фановая труба для канализации. Многие хозяева частных домовладений не до конца понимают ее назначение и правильное применение при устройстве канализационной системы.

Содержание

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи.

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

• При вентиляции происходит удаление вредных газов из системы канализационных стоков;
• Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

Устройство

Наличие фановых стояков в канализационной системе многоквартирных жилых зданий является обязательным и регламентируется действующими государственными документами и строительными нормативами. Как правило, канализационные вентиляционные стояки выполняются прямыми, в связи с тем, что процессы, происходящие там, являются самотечными, а не принудительными и необходимо минимизировать количество отводов и различных сужений для максимально свободного прохождения потоков воздуха.

Канализационные системы в индивидуальных домах не имеют таких объемов сточных вод, как в многоквартирных жилых зданиях, поэтому и требования к устройству фановых стояков менее сложные и допускают значительные отступления в угоду практичности и минимизации затрат на строительство.

Фановая труба в основном является верхним продолжением канализационного стояка, поэтому она должна заканчиваться выводом на крышу здания. На конце трубы обязательно монтируют стандартный дефлектор, так чтобы расстояние от поверхности конька крыши было на 30 сантиметров выше. Не рекомендуется делать вывод канализационной вентиляции на фасад здания.

Важно! Нельзя устанавливать выход канализационного стояка в чердачном помещении здания или вблизи окон и около балконов.

Для устройства фанового стояка можно использовать трубопроводы, выполненные из любых материалов. Так, пластиковые, чугунные или стальные трубы должны отвечать только одному условию – быть коррозионностойкими, так как в составе канализационных газов будут присутствовать много агрессивных веществ.

Диаметр

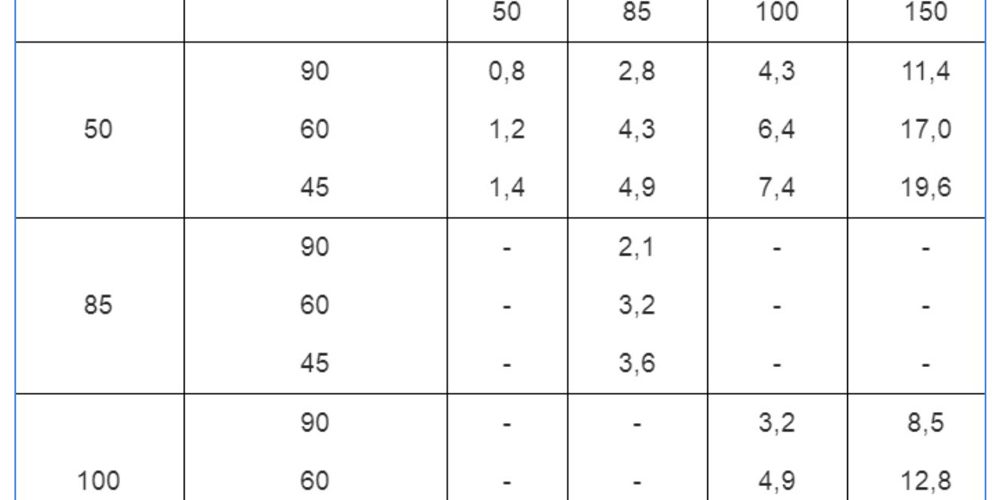

Особых требований к расчету диаметра фановых труб нет, так для многоквартирных жилых зданий он должен быть равным диаметру самого канализационного стояка. А вот для индивидуального строительства допускается использовать трубы с вдвое меньшим диаметром по сравнению с основным стояком, так по фановой части трубопровода будет проходить только воздух, а он имеет в разы меньшую плотность, чем сливаемая вода в нижней части канализационной сети.

В основном, при строительстве индивидуального жилого дома для расчета отдельной ветки канализации, которая имеет в своем составе мойку с трубой диаметром 50 мм, сливной бачок с отверстием в 70 мм, основную трубу от унитаза в 100 мм и общий стояк, также в 100 мм, используют фановую трубу диаметром всего в 50 мм. Практика показывает, что этого диаметра вполне достаточно для поддержания постоянного давления и осуществления постоянной вентиляции канализационной системы.

Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

• В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
• Дом имеет больше двух этажей, оборудованных общими стояками;
• Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
• Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
• Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
• При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Как проверить

При покупке существующего загородного дома или коттеджа можно легко проверить и убедиться присутствует ли фановая труба в канализационной системе. Так, если резко спустить воду из унитаза, то она в результате этого не должна исчезнуть из выше расположенных гидрозатворов сантехнических приборов. А вот характерное появление хлюпающих звуков в сифонах моек и ванной приводит к выводу, что не все в порядке с устройством канализации в доме и это может привести в дальнейшем к появлению неприятных запахов в помещениях.

Установка

Требования, предъявляемые к технологии установки фановых трубопроводов такие же, как и для остальных канализационных труб. Так можно перечислить основные условия монтажа:

• Участки трубопроводов, прокладываемые горизонтально должны иметь минимальный уклон в 0,02% в сторону канализационных стеков;
• Несколько канализационных стояков можно объединять одной фановой трубой;
• Изменять направление фанового трубопровода можно после последнего гидрозатвора и только выше уровня по стояку;
• При объединении трех и более трубопроводов необходимо выполнять соединение с углами в 45 и 135 градусов соответственно;
• При эксплуатируемой крыше или обитаемом чердаке монтаж фанового дефлектора производится на высоте от 30 см ближе к коньку кровли;
• Выход фановой трубы допускается не ближе четырех метров в горизонтали от балконов или мансандровых окон.

Важно! Любое объединение трубопроводов фановых труб, вентиляционных систем и дымоходов категорически запрещено.

Надо ли утеплить и шумоизолировать

Производить утепление фановых трубопроводов, проходящих через жилые помещения, как и канализационных совсем не требуется. А вот на неотапливаемом чердаке стоит произвести хотя бы минимальную теплоизоляцию труб, чтобы при сильных морозах внутри не происходило замерзание льда, так как водяные пары гораздо легче воздуха, и они будут стремиться подняться по трубе, где будут намерзать на холодные стенки.

Шумоизоляцию фановой трубы необходимо проводить только в случае открытого прохождения ее через жилые помещения. Если этого не избежать, то изоляционные работы достаточно простоты и выполняются так же, как и для всех канализационных трубопроводов одинаково легко. Единственно, что осложняет процесс – это разнообразие в трубах акустических процессов напрямую, зависящих от материалов, из которых изготовлены трубопроводы.

Так, звукоизоляционные свойства чугунных труб гораздо лучше, чем у их пластиковых аналогов. Обусловлено это, прежде всего свойствами зернистой структуры чугуна и большей толщиной стенки, поэтому такие трубы, как правило, не требуют устройства дополнительной шумоизоляции.

Звуковые процессы, происходящие в пластиковых трубах можно разделить на четыре основные составляющие:

• Ударного характера, когда вода и фекалии в падении неоднократно соударяются о стенки стояка;
• Атмосферного характера – это проникновение шума ветра и осадков через наружную часть трубопровода;
• Резонансного характера от присутствия в трубах посторонних шумов, обусловленных взаимодействием канализационного трубопровода с конструкциями здания;
• Вибрационного характера, возникающие при наличии соприкосновения с каким-либо работающим оборудованием.

Основная часть работы по устройству шумоизоляции должна быть осуществлена на стадии проектировки жилого дома, так чтобы все стояки канализации не проходили через жилые помещения и были смонтированы исключительно в специальных коробах или канализационных шахтах, которые сами по себе являются экранирующими устройствами и препятствуют распространению шумов.

Если все-таки фановый трубопровод находится в жилом помещении в открытом виде, то его шумоизоляцию можно с легкостью произвести, обмотав трубу полосками из недорого вспененного полиэтилена в два или три слоя.

Вакуумный клапан или фановая труба

Вакуумный клапан – это специальное устройство, которое выполняет ту же главную функцию, что и фановая труба, а именно не допускает появления разрежения в канализационной системе, тем самым исключает опустошение гидрозатворов сантехнических приборов и делает невозможным поступление неприятных запахов из канализации.

Для индивидуальных домов вакуумный клапан является альтернативой и полноценной заменой фановой трубы. Он гораздо проще в устройстве и легко врезается в любой действующий канализационный трубопровод, при этом не требует устройства сложного вывода наружу и по капитальным затратам намного дешевле при покупке и монтаже.

Важно! Не стоит путать между собой два разных вида клапанов для канализации – это вакуумного клапана и обратного клапана. Они различаются как по исполнению, так и по функциональному назначению, которое они выполняют в системе канализации.

Вакуумный клапан устроен как полностью автоматический прибор, который начинает срабатывать при малейшем возникновении разряжения в канализационной трубе при спуске воды.  Чувствительный элемент клапана выполнен в виде специальной мембраны из резины или силикона.

Работает он из-за разницы в давлении внутри и снаружи трубы, открываясь при наступлении разрежения при сливе воды, тем самым обеспечивает приток недостающего воздуха в канализационную сеть. Под действием внутренних сил мембрана сразу возвращается на место при полном выравнивании давления, препятствуя проникновению воздуха из канализационной трубы.

Единственными недостатками вакуумного клапана являются:

• Залегание (приклеивание) мембраны к месту установки (гнезду) при очень длительном бездействии,
• Деформация формы мембраны в течение времени из-за высыхания некачественной резины или от продолжительного и частого срабатывания.

Оба эти недостатка вакуумного клапана не являются такими уже критическими и с легкостью могут компенсировать недорогую стоимость покупки нового прибора и простоту его переустановки.

Как устроить канализационную сеть в своем доме каждый решает сам. Ведь нет однозначного ответа на вопрос: вакуумный клапан или фановая труба, или просто не стоит усложнять схему канализации лишними элементами. Здесь вам в советчики эта статья, здравый смысл, технический расчет и ваш жизненный опыт.

И снова здравствуйте!

Владельцев квартир на верхних этажах многоэтажек часто раздражает уходящий на крышу отрезок канализационной трубы. Он кажется бесполезным и, по мнению хозяев, занимает слишком много полезного пространства, из-за чего от него часто без угрызения совести избавляются.

На самом деле кажущаяся ненужной фановая труба, имеет вполне определенное предназначение. В чем же ее функция и действительно ли без нее не обойтись?

Что представляет собой фановая труба

Фановая труба является продолжением стояка сточной канализации и относится к классу газоотводящего вентиляционного оборудования.

Назначение и функции

Фановый стояк предназначен для отвода за границы домовладения скопившихся в контуре зловонных газов.

Но это не единственная его функция, он:

• Нормализует в системе давление, что предотвращает срыв гидрозатворов в сифонах сантехнических приборов при одновременном спуске большого объема стоков.
• Приглушает звуки движения сточных вод в трубопроводе.

Устройство и принцип работы

С технической точки зрения, фановый стояк — естественное продолжение сточного трубопровода. По сути это отрезок трубы, подсоединенный к канализационной магистрали и выходящий за границы кровельной конструкции дома.

Контур и схема вывода фановой трубы определяется особенностями строения.

Принцип работы фанового стояка основан на разнице атмосферного давления внутри канализационного контура и на улице. Образованные в процессе биологического распада газы естественным образом устремляются вверх и. Так как конструкцией сифонов сантехнических приборов предусмотрен своего рода барьер в виде гидрозатвора, выходят наружу по пути наименьшего сопротивления — по фановой трубе. При ее отсутствии или блокировке эти газообразные выбросы будут осуществляться через гидрозатвор и попадать в помещение.

Как определить, требуется ли установка фановой трубы

В этом вопросе гадать не нужно: нормами СНиП 2.04.01-85 все четко регламентировано. Если дом не относится к категориям «одноэтажный» и «частный», он должен быть оборудован фановым стояком.

Нужен ли фановый стояк в одноэтажном и двухэтажном доме

Как мы уже определились, если дом двухэтажный и к тому же многоквартирный, вентиляционный канализационный контур нужен обязательно.

А вот с одноэтажным, пусть даже частным домом, все не так однозначно. Фановый стояк в частном одноэтажном доме может потребоваться, если при одномоментном сбросе стоков жидкость полностью, пусть и ненадолго, перекрывает сечение канализационной трубы. В этом случае велика вероятность срыва гидрозатворов сантехнического оборудования и выброса сточных газов в помещение.

В обозначенную зону риска входят дома, в которых:

• Больше одного этажа и при этом на каждом оборудован санузел, пусть даже с отдельной канализационной веткой.
• Диаметр сточных стояков меньше 110 мм.
• К системе общедомовой канализации подключены джакузи или бассейны.
• Септик удален от дома на расстояние ближе 8 метров.
• Не выдержан норматив уклона сточного трубопровода.

Даже если у вас одноэтажный дом, но при этом в нем обустроено несколько санузлов, подключение фановой трубы обязательно.

Как проверить есть ли в доме фановая сточная труба

Нет ничего проще:

1. Если вы счастливый владелец квартиры, расположенной на последнем этаже многоэтажного дома, просто зайдите в санузел, в котором расположен канализационный стояк. Если от него вверх уходит труба, все замечательно. Кстати, нелишним будет подняться на чердак и убедиться, что эта труба выведена за пределы кровли.
2. Если же вам не так повезло и квартира расположена несколько ниже, просто прислушайтесь к звукам, издаваемым канализацией. Характерное хлюпанье — сигнал того, что фановой трубы либо нет вообще, либо она забита.
3. Систематический срыв гидрозатворов и зловонный аромат также укажут на проблемы с вентиляционной системой канализации.

Можно ли обойтись без нее

В очень редких случаях — да. Но тогда канализационная магистраль должна оборудоваться обратным или вакуумным клапаном (аэратором). Что лучше, рассмотрим ниже.

Из каких материалов изготавливается

Что фановая, что канализационная — это один и тот же вид труб. Значит, и изготавливаются они из одних и тех же материалов — из пластика или чугуна:

1. Пластиковые стоят дешевле, удобнее в монтаже и эксплуатации.
2. Чугунные прочнее и долговечнее, но работать с ними из-за внушительного веса и хрупкости тяжелее. Кроме того, чугунные быстрее загрязняются в процессе эксплуатации.

Виды, размеры и диаметры

Различают 2 вида фановых труб:

• Прямолинейные (жесткие).
• Со смещением (гофрированные).

Труба со смещением отличается мобильностью и позволяет подсоединиться к унитазу с любым расположением выпуска.

Нормативами регламентирован диаметр фановых труб в 110 мм. Это значение одинаково как для чугунных, так и для пластиковых моделей.

Длина фановой трубы может быть различной: зависит от высоты потолочного и чердачного пространств, а также уровня вывода за пределы кровли.

Какой вид лучше

Чугун постепенно уступает пластику свои позиции, поэтому по возможности лучше заменить чугунную модель на пластиковую. Сделать это вовсе не сложно: для врезки можно использовать специальные манжетные переходники.

Выбирая же между пластиковыми изделиями, отдать приоритет полимерам на основе полипропилена (ПП) или поливинилхлорида (ПВХ). Они:

• Обеспечивают достаточную жесткость крепления, устойчивость к вибрационным и механическим нагрузкам.
• Способны противостоять агрессивной среде конденсата, скапливающегося на стенках трубопровода при выбросе зловонных газов.

Лучше использовать тот же вид пластика, что был выбран и для основной канализации. Так будет легче подобрать герметизирующий состав.

Конструкционные особенности определяются способом монтажа и личными предпочтениями хозяина. Если конструкция будет прямолинейной, разумнее использовать жесткие изделия. Если планируется изгиб контура, допускается часть элементов выполнить в гофре.

Как правильно подобрать

Главный вопрос в выборе фановой трубы — определение оптимального диаметра, особенно когда речь идет о многоквартирных домах с большим количеством стоков.

Размер сечения фановой трубы не должен быть меньше аналогичного значения межэтажного канализационного стояка, к которому она подключается.

Примерная цена

Стоимость фановых трубных изделий определяется рядом параметров:

• Размерами (сечением, длиной, толщиной стенки).
• Материалом изготовления.
• Конструкционными особенностями.
• Производителем и известностью бренда.

Ориентировочная стоимость моделей из ПВХ приведена в таблице:

Наружный диаметр, мм	Толщина стенки, мм	Длина трубы, м	Цена, руб.
90	5	3,06	500
90	8	6	1850
113	5	2,07	560
113	5	3,07	830
113	5	5,07	1360
113	7	2,07	760
113	7	3,07	1125
113	7	5,07	1855
125	5	2,07	605
125	5	3,07	900
125	5	5,07	1480
125	6	3,07	1050
125	6	5,07	1735
125	7,5	3,07	1320
140	6,5	2,07	890
140	6,5	3,07	1320
140	6,5	5,07	2180
140	8	3,07	1600
140	8	5,07	2630
165	7,5	3,07	1740
165	9,5	3,07	2150
195	8,5	3,08	2195
195	11,5	3,08	3050
225	10	3,09	3170
225	13	3,09	4005

Правила монтажа

Установка фановой трубы выполняется внутри отапливаемого помещения строго снизу вверх в следующей последовательности:

1. Подготовка в несущих элементах конструкции технологических отверстий.
2. Монтаж сантехнических приборов, сборка и подводка их канализационного контура к стояку.
3. Система собирается в самой нижней точке контура. Для соединения всех элементов используется тройник, одно из отверстий которого должно «смотреть» вверх.
4. В патрубок тройника устанавливается отрезок фановой трубы нужного размера, так чтобы на чердачное перекрытие не выпал соединительный участок.
5. Для герметизации соединений используется силиконовый герметик.
6. Каждые 1-1,5 метра трубопровод фиксируют к стене посредством хомутов: жесткими — в местах раструбного соединения, плавающими — на прямых участках. Желательно использовать хомуты с резиновым уплотнителем, они лучше удержат трубу в заданном положении и скомпенсируют вибрационную нагрузку.

Как делается вывод фановой трубы через кровлю и как определить нужную высоту

Контур фанового стояка возводится по внутренней стене здания, проводится через чердачное помещение и в обязательном порядке выводится за пределы кровли.

При этом должны быть соблюдены следующие условия:

1. Для предотвращения обрушения конструкции в чердачном помещении предусматривается система креплений.
2. Минимальный уровень возвышения фановой трубы над плоской крышей — 30 см, над скатной — 50 см.
3. При параллельном размещении фанового трубопровода с вентиляционным контуром дома край фановой трубы устанавливается минимум на 15 см выше, чем край вентиляционной.
4. При двускатной крыше фановую трубу следует выводить с подветренной стороны.
5. Расстояние между краем фановой трубы и ближайшим окном или балконом — не менее 4 м.
6. Для предотвращения загрязнения оголовок оснащается специальным защитным дефлектором. Установка другого типа оборудования неизбежно ухудшит качество работы вентиляционного контура канализации, а также спровоцирует образование конденсата.
7. При возвышении оголовка над уровнем кровли на высоту более 50 см, устанавливается система растяжек, прочно фиксирующая положение трубы на крыше.

Иногда можно вывести фановую трубу через фронтонную часть кровли, это позволит сохранить целостность кровельного покрытия. Кроме того, технически такой монтаж выполнить проще, главное — соблюсти требования по отдаленности оголовка от оконных и балконных конструкций дома. Иначе зловонные ароматы будут затягиваться в дом.

Как делается вывод через крышу

Для вывода через крышу в кровельном пироге проделывается монтажное отверстие, на 1-2 см превышающее диаметр фановой трубы. После того как трубопровод будет собран, необходимо тщательно загерметизировать проходное отверстие.

Для этого используются специальные полимерные эластичные накладки, так называемые мастер-флэши. Они:

• Легко устанавливаются.
• Обеспечивают плотное примыкание.
• Надежно защищают место прохода от протекания.

По краям накладки следует дополнительно пройтись герметиком.

Основные ошибки при монтаже

Все, что запрещено нормами СНиП, но по какой-то неведомой причине часто игнорируется народными умельцами, можно смело отнести к числу ошибок:

1. Самовольное удаление фановой магистрали.
2. Уменьшение сечения фановой трубы по сравнению с основным канализационным стояком.
3. Вывод оголовка в чердачное помещение.
4. Возведение фанового контура по внешней стене здания.
5. Вывод фанового трубопровода в стандартную общедомовую систему вентиляции.

Объединение фанового контура с дымоходным может спровоцировать пожар из-за возгорания канализационных газов.

Требуется ли звукоизоляция и утепление

Звукоизоляция фановой трубы не относится к числу обязательных требований, но и не возбраняется. Этот вопрос становится особенно актуальным, когда трубопровод проходит через жилые комнаты. Шум сточных вод, воздушных хлопков и вибрации могут вызывать чувство дискомфорта.

Для шумоизоляции применяются следующие материалы:

1. Монтажная пена. Ею поверхность фановой трубы просто запенивается. Однако следует учесть, что выглядеть такая конструкция будет непривлекательно, так еще и демонтировать ее впоследствии достаточно проблематично, а о ремонте можно вообще забыть.
2. Специальные плитные материалы, выполненные в форме жесткой скорлупы, в точности повторяющей конфигурацию трубопровода. Легко устанавливаются, хорошо держатся и не вызывают сложностей при демонтаже.
3. Мягкие рулонные звукоизолирующие полотна, которыми магистраль обматывается обычно в 2-3 слоя (зависит от толщины и шумопоглощающих качеств материала). Неудобство использования мягких полотен заключается в необходимости обеспечения достаточно жесткой их фиксации, предотвращающей скатывание материала по вертикальной плоскости трубопровода.

Применение толстостенных труб из полипропилена позволяет снизить шумовой эффект работающей канализации.

А вот утепление фанового трубопровода — вопрос непраздный, особенно когда речь заходит о неотапливаемом подвале, верхних этажах и чердачном помещении. Разница температур провоцирует образование конденсата и его замерзание в трубном контуре, снижая эффективность работы системы вентиляции. Для утепления, как правило, используются те же материалы, что и для звукоизоляции.

Правила работы по замене фановой трубы

Необходимость в замене фанового стояка возникает, когда старая конструкция:

• Явно износилась, а соединения расшатались.
• Имеет повреждения.
• Выполнена из старых чугунных труб, давно изживших свой век.

Работы по замене должны начинаться с отсоединения устаревшей конструкции от канализационного стояка, который на время ремонта следует временно закрыть заглушкой. Это позволит предотвратить выброс в помещение зловонных ароматов, а также не допустит попадание в канализационный контур остатков старой трубы.

После демонтажа старой конструкции можно приступать к установке новой. Последовательность данных работ описана выше. Остались вопросы? Посмотрите видео.

Советы по ремонту и эксплуатации

Ремонт пластиковой фановой трубы — дело несложное. Достаточно заменить поврежденный участок на новый или установить на это место специальную обжимную ремонтную муфту.

С чугунными трубопроводами все гораздо сложнее, особенно когда речь заходит о старом фонде. Со временем чугун становится более хрупким, а разобрать видавшее виды чугунное соединение без повреждений практически невозможно. Целесообразней произвести полную замену.

Альтернатива фановой трубе

Некоторой альтернативой фановой магистрали являются специальные устройства — аэраторы. В народе их ошибочно называют обратными клапанами.

По факту это абсолютно разные приборы, выполняющие разные функции и, скорее, дополняющие друг друга:

• Обратный клапан предотвращает выброс сточных вод, а вместе с ними и запахов, обратно в канализационную сеть помещения.
• Аэратор стабилизирует давление в канализационном контуре и обеспечивает его вентиляцию, предотвращая выход зловонных запахов в помещение.

Аэратор может устанавливаться на чердаке и в помещении. Именно последнее находится в праве ведения владельцев жилья в многоквартирном доме. Инженерные сети чердачных помещений, как и подвальных, контролируются специалистами жилищно-коммунального хозяйства.

Внутриквартирный аэратор должен устанавливаться на горизонтальных участках канализационной разводки предпоследним в сети приборов по направлению от главного стояка, при этом он должен возвышаться над уровнем другого сантехнического оборудования.

Лучше ли вакуумный клапан фановой трубы

Ответ однозначный — нет. В определенных условиях аэратор способен справиться с нагрузкой канализационной системы одной квартиры, но обеспечить качественную работу канализации всего многоэтажного дома он не может.

Заключение

Как показывает практика, установкой фановой трубы лучше не пренебрегать. Не так уж велики объемы работ и затраты, чтобы отказать себе в удовольствии дышать чистым воздухом.

У вас другое мнение? Поделитесь им с нами в комментариях.

Не забывайте подписываться и до новых встреч!

Канализация обязательно должна соединяться с вентиляционной системой. Это необходимо для поддержания в водоотведении постоянного давления и обеспечении отводов неприятных запахов. Фановый стояк в частном доме используется именно для таких целей.

Зачем он нужен

Для предупреждения проникновения в жилое помещение запахов из канализации в унитазах и раковинах применяются сифоны. В них после слива воды остается определенное количество жидкости. Уровень этой воды зависит от давления в системе водоотведения. Но, если в один момент в вертикальном стояке образуется вакуум, то вода из сифонов уйдет. Из-за этого нарушится работа системы.

Это может произойти, если пропускная способность сифона будет равняться количеству единовременного стока. К примеру, при диаметре отвода унитаза 110 мм и умывальника 50, используется сифон 150 мм. Тогда при спуске воды в унитазе и раковине сифон полностью перекроется.

Если дом одноэтажный, то установка фанового стояка не нужна, но в частном двухэтажном строении он является необходимым. Как определить, нужен ли фановый сток в двухэтажном доме:

1. В доме есть бассейн;
2. Участок небольшой и в непосредственной близости к дому расположен дренажный колодец или накопительная емкость;
3. Магистральный стояк имеет малое сечение, меньше, чем у некоторых потребителей (скажем, унитаза).

Правила установки фановой трубы

Существуют определенные требования СНиП по установке фанового стояка в загородном частном доме. Самое главное правило – это то, что диаметр магистральной канализационной трубы (главного стояка) должен точно соответствовать размеру вентиляционной коммуникации. Это крайне важно, в противно случае из канализационного стока фекальные отходы могут попасть в вентиляционный отвод.

Существует несколько видов фановой трубы:

1. Вертикальный;
2. Горизонтальный;
3. Угловой.

В зависимости от требования к канализационному отводу и типу канализации подбирается схема её монтажа и разводки. Поэтому фановые трубы могут быть любого исполнения.

Также очень важен уклон фановой трубы. Минимальным принимается показатель 30 мм на каждый погонный метр стояка , с диаметром 50 мм. Выходит, если общая длина фановой трубы 3 метра, то тогда оптимальный уклон будет:

3000 / 30 = 100 мм. Конечно, этот показатель является стандартизированным, но специалисты отталкиваются именно от этой нормы. Аналогично рассчитывается наклон для трубы 110 мм – используется 20 мм. Еще одно ключевое правило – это чем больше сечение отвода, тем меньше уклон. Максимальный допустимый диаметр для фанового стояка – 200 мм, и его уклон должен быть не более 7 мм.

Также, помимо самой коммуникации нужно установить вентилятор – он будет нагнетать воздух, и обратный воздушный клапан. Аэратор или клапан – это устройство, которое предупреждает проникновение фекальных масс в патрубки унитазов и раковин. Он состоит из мембраны, крышки и запорного устройства. Когда давление масс в магистральном стояке достигает максимума, мембрана под воздействием давления и запорного механизма, меняет свое положение. Стоки проходят через клапан и попадают в канализацию. Обратно они не могут вернуться, т. к. диаметр крышки превышает сечение патрубка.

И последнее требование – очень важно, чтобы вентиляционный вывод из канализации выводился непосредственно в атмосферу. Тогда запахи стоков будут быстро и беспрепятственно развеиваться. Для обеспечения быстрого «освежения» и постоянного давления, конец должен быть в холодном месте – неотапливаемом, а начало коммуникации – в помещении.

Монтаж

Перед началом работы разрабатывается план. Уровень вентиляционного стояка должен находиться выше отводов потребителей в канализации. Кроме того, отдельно рассчитывается место расположения клапана и уклон отводов.

Рассмотрим, как это сделать самостоятельно:

1. Вентиляционная труба соединяется с канализационной. На месте сцепления устанавливается сварное соединение. Если применяется резьба, то особое внимание нужно уделить герметизации коммуникаций;
2. К фановой трубе можно подвести одновременно несколько потребителей. Это удобно, если дом небольшой, а отводов много. Тогда нужно каждый патрубок герметизировать отдельно. Стоит отметить, что большое количество сварных швов могут нарушить жесткость отвода;

   </p>

3. Во время монтажа, стояк фиксируется к стене при помощи металлических хомутов. Существуют различные варианты: из пластика, резины, но стальные являются самыми надежными и жесткими;
4. Зашивать фановую трубу на крыше нужно только используя гидро- и теплоизоляцию. Также высота отвода на кровле должна быть выше 50 см. Это очень важно для гарантии отсутствия запахов на чердаке;
5. Специалисты утверждают, что установка на поверхности трубы различных дополнительных вытягивающих устройств может препятствовать работе всей вентиляционной системы. Но защитные решетки все же монтировать придется. Это защитит трубу от засорения;

   </p>

6. Во время работы фановая труба может неприятно шуметь – часто эхо раздается во всем частном доме. Чтобы этого избежать коммуникация обматывается шумоизоляционной пленкой. Она изготавливается из слоя фольги и мягкой мембранной ткани. При работе канализации, она поглощает шум. Одновременно это покрытие выступает в качестве теплоизолятора.

Видео: Особенности монтажа фанового стояка.

Периодически вентиляционный фановый отвод придется чистить. Для этого можно вызвать специалистов, или выполнить всю работы самостоятельно. Для прочистки понадобится гибкий резиновый ершик или обычный сантехнический трос со щеткой на конце. Эту процедуру нужно проводить каждый год.

Обзор цен

Купить фановую трубу для частного дома можно в любом сантехническом магазине. Производители предлагают отводы, выполненные из ПВХ и стали. В зависимости от материала, из которого изготовлен отвод и его диаметра, значительно варьируется цена этой коммуникации. Помимо этого она может быть раструбной или фитинговой (для монтажа последней требуется установка дополнительного фитинга).

Вид отвода, материал и диаметр	Стоимость, у. е./метр
Раструбная полипропиленовая, 50 мм	0,8
Стальная отводящая, 50 мм	0,9
Труба фановая из ПВХ, 40 мм	0,7
Пластиковая коммуникация, 110 м	2
Тройная угловая труба, ПВХ, 110 мм	2
Раструбная из ПВХ, 160 мм	2,5

Меню:

Каждое многоэтажное здание оснащается собственной канализацией. Ее функция — отвод нечистот и прочих стоков в общегородскую магистраль или иное очистное сооружение. Чтобы не допустить распространения неприятных запахов внутрь помещений используют фановую трубу.

Это прибор, представляющий собой продолжение стояка, проводится через крышу наружу здания. Он отводит газы из канализационного контура и стабилизирует в нем показатель давления.

В этой статье вы узнаете много полезной информации об этом приборе и сможете ознакомиться с его фото.

Общие сведения

Масса нечистот, возникающих во время смыва стоков в систему, попадая в магистраль действуют как насос. Перед стоком показатель давления повышается, а после них снижается.

Если вентиляционный участок магистрали не предусмотрена в процессе использования возникает срыв гидрозатвора. Сквозь сливное отверстие сантехнических приборов выполняется подсос воздушной массы. Эффект способствует попаданию в здание газов. Такая проблема бывает с устройствами со слабым гидрозатвором. Но иногда возможен срыв происходит сразу на нескольких участках. Он сопровождается характерными булькающими звуками, появляющимися в отверстиях для слива.

Если магистраль оснащена вентиляционным участком воздух попадает в магистраль абсолютно свободно.

Благодаря чему, показатель давления стабилизируется. Срыва гидрозатворов не происходит. Соответственно в помещение не проникает запах нечистот.

Нормы проектирования

Рассматриваемая конструкция — продолжение стояка. Поэтому она сооружается из таких же каналов. Их наиболее популярный показатель сечения — 110 мм. Сверху конструкции монтируют «грибок». Он нужен для недопущения проникновения дождя или снега в стояк. В общем виде основные нормы указаны в СНиП 2.04.01-85.

Чтобы правильно монтировать фановый канал следуйте таким правилам:

• показатель диаметра прибора выбирайте не меньше размера сечения стояка;
• деталь монтируют на крыше на высоте не меньше, чем тридцать сантиметров от конька;
• запрещено соединять вентилируемую канализационную конструкцию с иными системами вентиляции в доме;
• деталь располагают вдали от окон;
• часть канала, проходящего через чердак, обязательно утепляют;
• категорически нельзя делать вывод конструкции под свес кровли, поскольку это приведет к ее поломке в зимний период.

Чтобы поставить фановый канал подготовьте его схему. Ниже вы сможете увидеть ее пример в общем виде.

Ознакомьтесь с участками схемы:

• A — сечение 100 мм (унитаз и биде);
• B — размер 50 мм (стиралка, раковина, ванна, душевая кабинка);
• C — сечение 50 мм (посудомоечная машинка и раковина).

Подготовить проект фановой конструкции можно своими силами. Чтобы справиться с задачей нужно обладать минимальными инженерными познаниями и внимательно изучить требования СНиП 2.04.01-85. Ниже поговорим более детально о том, что нужно учесть на этапе подготовке проекта. Показатель уклона внутренней канализации, согласно СНиП 2.04.01-85, должен быть:

• для каналов с сечением 50 мм — три сантиметра на метр;
• для конструкций 85-100 мм — два сантиметра на метр.

Значение уклона для ответвлений размером до полутора метров равняется пятнадцати сантиметрам на один метр. Монтировать каналы нужно прямолинейно. Не должно быть уклона горизонтальной части. Менять направления каналов можно посредством специальных фасонных частей.

Для объединения нескольких стояков допускается использование одного фанового. Изменяйте направление каналов выше участка, на котором стоит последний подключенный к стояку сантехнический прибор.

Чтобы состыковать 2-3 канала применяйте тройник. Его монтируют под углом от сорока пяти до ста тридцати пяти градусов. Менять направление канала нужно лишь посредством специального отвода, размещаемого под углом сто тридцать пять градусов.

Нижнюю часть фановой конструкции желательно размещать в теплом месте, а верхнюю в холодном. Это позволит сделать уровень тяги оптимальным.

Стоимость монтажа вентилируемого канала в многоэтажном доме зависит от множества факторов. В первую очередь от количества нужных материалов, их качества, и сложности выполнения монтажа. Установка фановой конструкции в среднем стоит 5-7 долларов США за один погонный метр. В стоимость выполнения работы может войти создание штроб, монтаж хомутов и демонтаж старых конструкций.

Фановые каналы могут нуждаться в прочистке, если в них попала грязь или атмосферные осадки. Не допустить это легко. Как мы уже писали выше, на часть конструкции на крыше нужно оснастить специальным грибком.

Ошибки при по монтаже и ремонт

Во время установки вентиляционных каналов неопытные мастера допускают ошибки. Обычно они связаны с желанием побыстрее выполнить работу.

Самые распространенные ошибки такие:

1. Вывод фанового канала не на кровле, а на чердаке. Со временем газы скопятся в большом объеме. Не находя выхода в атмосферу, они начнут проникать в другие помещения здания.
2. Монтаж прибора с наружной стороны несущих стен. Это приведет к образованию конденсата, и последующим неприятностям.
3. Применение декоративного грибка на верхней части канала приводит к снижению показателя тяги. В результате прибор не выполняет своей функции. Это приводит к распространению газов внутри здания.

Ремонт фановых конструкций часто связан с заменой старых чугунных каналов на новые полимерные. Данную процедуру желательно выполнять под руководством опытного специалиста. Изделия из чугуна достаточно тяжелые. При этом они характеризуются хрупкой структурой. Неосторожное обращение с ними придет их поломке. Работать с чугунными деталями нужно предельно внимательно. Иначе можно нанести урон каким-либо элементам констуркции и собственному организму.

Если нужно заменить фановые каналы в многоэтажном здании на первом этаже, выбирайте только качественные изделия на замену. Важно, чтобы новые полимерные конструкции выдерживали существующие в системе давление.

Для проведения ремонтных работ нужен различный инструмент. Необходима дрель, болгарка и кувалда. Для решения задачи также может понадобиться и другой инструментарий. Поскольку замена чугунных изделий достаточно сложная и трудоемкая операция. После выполнения демонтажа старых каналов, монтируйте новые. Как это сделать вы уже знаете.

Нужна ли фановая труба в одноэтажном доме?

Все многоэтажные сооружения должны оснащаться фановыми каналами. Без них решить проблему распространения газов невозможно. Иногда использование этого элемента актуально и для частных домов.

Если в здании находится есть несколько сантехнических узлов, используемых одновременно. Если стояк обладает сечением пятьдесят миллиметров, даже малая масса стоков способна сорвать гидрозатвор. Поэтому в данной ситуации также нужен фановай канал. Если в на участке частного домика септик размещен недалеко от здания, нужно оборудовать его рассматриваемым приборов для вентилирования.

Чтобы быстро подключить стиралку к системе отвода стоков поставьте отдельный сифон с каналом для нее. Вентилирование стояка потребуется, если магистраль сооружена некорректно.

Обратный клапан

Чтобы обеспечить ток жидкости в одном направлении есть устройство, называемое обратным клапаном. Самые популярные каналы для канализационных контуров обладают сечением 110, и 50 мм. Поэтому и рассматриваемая деталь имеет такие же размеры.

Компонент ставят на участке стыка каналов или делают врезку резьбовым стыком. Есть модели, где в качестве элемента, перекрывающего ток жидкости применяется «тарелка». Данный компонент находится внутри прибора.

На него воздействует давление с нужной стороны, и он открывается. Если нечистоты начинают двигаться в противоположном направлении, рассматриваемый компонент блокирует их.

Шаровые модели более популярные.

Работают они по схожему принципу. Но вместо «тарелки» они оснащены шаровым элементом. Данные изделия характеризуются больше надежностью.

Существуют детали фланцевого и муфтового типа. Каждое из них имеет свои особенности. Детали первого типа созданы для магистралей, установленных как горизонтально, так и вертикально. Приборы второго вида ставятся лишь на вертикальные каналы.

Для обустройства унитазов применяют клапаны с показателем сечения 110 мм. На внутреннюю магистраль монтируют изделия с размером сечения 50 мм.

Обратные клапаны делают из:

• чугуна;
• пластика;
• стали.

Выбирать прибор нужно исходя из материалов труб. Если они полимерные, то и устройство должно быть изготовленным из пластика.

Монтаж рассматриваемых деталей осуществляют по-разному. Модели, обладающие значительным показателем пропускной способности, ставят на общих магистралях. Они могут применены для оснащения маленьких частных домов. Для установки в квартире многоэтажных зданий они не рекомендуются.

Установка прибора на все точки слива снижает возможность возникновения аварий. Это важно для тех домовладельцев, которые живут на первых двух этажах многоэтажных зданий. Ведь именно у них риску возникновения аварии самый большой. Чтобы Более детально ознакомиться с устройством обратного клапана и методикой его монтажа прочитайте эту статью.

Стояк – основной элемент любой канализациии, предназначенной для отвода сточных вод из жилых индивидуальных и многоквартирных домов. Одной из составных частей стоякового трубопровода является фановая труба, играющая важную роль в функционировании всей системы.

При прокладке канализации соблюдают прописанные в СНиП необходимые нормативы размещения стояка, фановой трубы и вытяжной (вентиляционной) части, выходящей за пределы сооружений. При обустройстве канализации своими руками в индивидуальных жилых домах полезно знать, для чего нужна фановая труба, правила установки, а также методы монтажа системы без ее применения.

Рис. 1 Разновидности фановых труб и их размерные параметры

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

• Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
• Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
• Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

<center></center>

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор – водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Материалы изготовления и устройство фановой трубы канализации

Фановая труба является продолжением стояка, поэтому собирается из аналогичных с ним материалов, чаще всего ими являются поливинилхлорид ПВХ или полипропилен ПП. Если рассмотреть дальнейший путь системы от стояка на крышу, что он состоит из следующих элементов:

Фановая труба. Стандартный наружный диаметр полимерных труб стояка 110 мм, их внутренний с учетом толщины стенок приблизительно 105 мм. На крышу выводится вентиляционная труба, имеющая типовой наружный диаметр 100 или 110 мм. Чтобы состыковать выходной патрубок стояка с вентиляционной трубой, используются следующие виды фановых труб:

1. Отрезки обычных ПВХ-труб канализации, вставляемые непосредственно в патрубок стояка или присоединяемые к нему через тройники под разными углами в случае, если выход вентиляции находится слишком далеко от стоякового трубопровода.
2. Жесткие фановые трубы различной конфигурации с наружным диаметром, соответствующим канализационному стояковому и вставляемые в его раструб, имеют на другом конце эластичную манжету.
3. Гофротрубы с рядом эластичных манжет (рис. 1), рассчитанные на подключение к обрезанному стояку 110 мм без раструба, имеют на втором конце одну эластичную мембрану с отверстием. Данная конструкция чаще других используется для подсоединения унитазов.
4. Гофротрубы с двумя жесткими патрубками, один из которых вставляется в раструб стояка, а второй одевается поверх (вставляется внутрь) вентиляционной трубы (иногда крепится к ней хомутом). Это конструктивное исполнение чаще других применяется при прохождении вентиляции через кровлю.

Читайте также:  Виды и сортамент труб водопроводных стальных

Рис. 4 Вентиляционные отводы на крышах в двухэтажном доме и их подключение

Вентиляционная труба. Представляет собой обычный трубный отрезок, расположены как отдельно, так и в узле специальной конструкции, рассчитанном на вывод вентиляции через кровлю.

Защитный колпак. Обычно вентиляция выводится на крышу и закрывается сверху зонтиком или дефлектором – специальным колпаком, выполняющим следующие функции:

• Защищает канал от попадания в него птиц, мусора.
• Усиливает тягу за счет перенаправления ветровых потоков, в результате КПД вытяжки повышается на 15 – 20%.
• Предохраняет стояк от попадания внутрь атмосферных осадков, забивания снегом и обледенения.
• Снижает вероятность возникновения обратной тяги.

Рис. 5 Зависимость диаметра стояка канализации от объемов сброса и конструктивных особенностей коммуникаций по СНиП 2.04.01-85

Рекомендуемые диаметры по СНИП

Санитарными нормами и правилами СНиП 2.04.01-85 регламентированы следующие параметры вытяжной системы стояка:

1. Диаметр вентиляционный части должен соответствовать размеру стояка в окружности (п. 17.20).
2. В верхней части стоякового трубопровода должна располагаться ревизия, необходимая для прочистки канализации по всей длине стояка.
3. Допустимо объединять несколько стояков вверху одним вытяжным трубопроводом с уклоном не менее 0,01 в их сторону.
4. При объединении нескольких стояков диаметр сборного трубопровода из фановой трубы и вентиляционного отвода в зависимости от числа сантехнических приборов в здании принимают равным:

• 100 мм при количестве приборов не более 120 единиц;
• 125 мм если число приборов не больше 300 штук;
• 150 мм для количества устройств до 1200 экземпляров;
• 200 мм если число сантехприборов превышает 1200 единиц.

Рис. 6 Допустимые объемы сброса стоков в невентилируемых стояках в зависимости от их параметров СНиП 2.04.01-85

Фановая труба в частном и многоэтажном доме

СНиП 2.04.01-85 (пункт 18.7) допускает использование стояков без вентиляции в сельских одноэтажных жилых зданиях и в других постройках с наличием хотя бы одного стояка с вытяжкой, разовый слив в канализацию которых не превышает показаний, указанных в таблице на рис. 6.

То есть хотя бы один вентилируемый стояк должен присутствовать во всех типах зданий за исключением одноэтажных. Его диаметр зависит от пропускной способности, размеров поэтажных отводов и углов их присоединения к стояковому трубопроводу, соответствующие данные приведены в таблице на рис. 5.

Следует учитывать, что СНиП 2.04.01-85 не слишком конкретно отвечает на вопрос, нужна ли фановая труба в одноэтажном доме, так как не раскрыто понятие сельского одноэтажного жилого здания. Если в одноэтажном частном доме (коттедже), расположенном в сельской местности, производить одновременный слив из ванной и унитаза, не говоря уже о значительных водных потоках из бассейнов, то естественно произойдет разрушение гидрозатворов и необходимость в вентиляции станет очевидной.

Так как диаметр стояка напрямую связан с пропускной способностью, то фановая труба в многоэтажном доме имеет размеры в окружности не менее 110 мм. Индивидуальные жилые здания обладают низкой пропускной способностью канализации, поэтому после проведения расчетов диаметр фановой трубы в частном доме теоретически может быть равным и 50 мм.

Однако в этом случае непонятно, как соединить ее с вытяжным отводом, стандартный размер которого равен 100 -110 мм и фановый стояк канализации должен ему соответствовать. Поэтому стояк, вывод фановой трубы на крышу и вентиляционный трубопровод в индивидуальных домах также имеют стандартные размеры, соответствующие многоквартирным зданиям.

По-иному обстоит дело с канализационным стояком, расположенным снаружи здания, его вполне можно монтировать диаметром 50 мм, так как это позволяет техническая возможность, и фановая труба для канализации в частном доме вполне может иметь соответствующие размерные параметры.

Рис. 7 Варианты подсоединения фановой трубы к поворотному вентиляционному узлу

Читайте также:  Как произвести монтаж пластиковых канализационных труб, полная инструкция

<center></center>

Как правильно установить фановую трубу

Труба фановая на кровлю является переходным элементом между стояком и вытяжным отводом, при монтаже узел собирается в единое целое по следующим правилам:

a). Диаметры патрубков всех элементов должны соответствовать друг другу, стандартом являются размеры канализации 110 мм.

b). Допускается объединение нескольких стояков одной вентиляционной трубой с использованием нескольких фановых.

c). Установка фановой трубы при отводе от стояка должна осуществляться под углом не более 90 градусов.

d). В производственных и бытовых канализационных сетях вытяжная часть стояков при выводе через кровлю должна располагаться на высоте не менее следующих расстояний (п. 17.18 СНиП 2.04.01-85):

• 0,3 м, если ее вывести через плоскую неэксплуатируемую крышу;
• 0,5 м если крыша имеет скатную конструкцию;
• 3 м если крыша эксплуатируется в различных целях и там находятся люди, объекты для их размещения;
• 0,1 м над краем вентиляционной шахты, если из нее выходит вытяжная труба.

e). Торцы вентиляционных труб должны располагаться на расстоянии не менее 4 м по горизонтали от окон, балконов жилых зданий.

f). Не допускается соединять вытяжку стояков с вентиляционными и дымоходными коммуникациями (п. 17.19 СНиП 2.04.01-85).

Рис. 8 Схема подсоединения стояковой вентиляции через кровлю под разными углами

<center></center>

Необходимость утепления и шумоизоляции

Фановая труба на кровле нуждается в утеплении, если она проходит через неотапливаемый чердак. Дело в том, что в канализацию нередко сливается горячая вода из кухонных моек, стиральных и посудомоечных машин. В результате этого водяные пары поднимаются вверх и охлаждаются при минусовых температурах, превращаясь в наледь на внутренних стенках.

Поэтому участки вентиляционной системы канализации нередко утепляют в помещениях с отрицательными температурами, используя для этого жесткую скорлупу или мягкие оболочки из стеклянной и базальтовой ваты, вспененного полиэтилена.

Шумоизоляция может понадобиться при спуске значительных водных объемов в легкий полимерный трубопровод с большой высоты. Для борьбы с этим явлением используют звукоизоляторы из теплоизоляционных материалов (минеральная вата, вспененный полиэтилен), монтажную пену, автомобильные вибро- и шумоизоляторы на битумной мастике, увеличивающие массу трубопровода. Наиболее дорогой и самый эффективный метод борьбы с шумами – устройство стояка из шумопоглощающих канализационных труб, имеющих значительный вес благодаря нахождению в их составе минеральных наполнителей.

Рис. 9 Примеры утепления и звукоизоляции стояков

<center></center>

Как обойтись без фановой трубы

Монтаж фановой трубы предполагает ее выход в индивидуальных и многоквартирных жилых домах через крышу, если данное условие в коммунальном строительстве легко выполнимо, то в частном секторе с реализацией этого плана возникают большие сложности, сулящие к тому же немалые финансовые расходы. Так как стояк и фановая труба в частном доме проходят через все помещения и на чердак сквозь крышу, они будут портить эстетичный вид комнат, отнимать лишнюю площадь, создавать неудобства при пользовании жильем.

Поэтому рационально использовать в этом случае систему канализации монтажа без вытяжки через крышу, и она существует в виде вакуумного клапана. Устройство помещают на верхнюю точку канализационного стояка, оно работает по следующему принципу.

При отсутствии слива в канализацию уплотнительная прокладка герметично перекрывает проходной канал, препятствуя поступлению зловонного воздуха из стояка в помещение. Как только происходит спуск воды, эластичная диафрагма внутри вакуумного клапана втягивается за счет разряжения, открывая тем самым доступ наружного воздуха в стояк. Давление внутри трубопровода уравнивается и благодаря этому не происходит срыв гидрозатворов.

Благодаря использованию вакуумного клапана, канализация без фановой трубы при той же эффективности работы приносит потребителю ряд существенных преимуществ с конструктивной и финансовой точки зрения.

Рис. 10 Внешний вид и принцип работы вакуумного клапана

<center></center>Фановая 110 мм труба канализации является важной составной частью всей системы, обеспечивающей соединение стояка с вентиляционным отводом. Благодаря наличию гофры и мягкого уплотнителя она позволяет герметично стыковать патрубки стояковых и вентиляционных труб, находящиеся друг от друга на значительных расстояниях или в положении несоосности.Используемые источники:

• https://udobnovdome.ru/fanovaya-truba-dlya-kanalizacii/
• https://vseotrube.ru/kanalizatsiya/fanovaya-truba
• https://www.kanalizaciya-stroy.ru/fanovyj-stoyak-v-chastnom-dome.html
• https://trubtraid.ru/prednaznachenie-trub/fanovye/chto-takoe-fanovaya-truba-v-mnogoyetazhnom-dome.html
• https://montagtrub.ru/fanovaya-truba-dlya-chego-nuzhna-princip-raboty-montazh/
