Естественная вентиляция: описание, задачи и разновидности

В обустройстве загородных домов гравитационную вентиляцию нередко выбирают чаще, чем более эффективную и независимую, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и значительно практичней. Она не требует особого ухода, не нуждается в обслуживании и электропитании.

Мы расскажем о том, как организовать воздухообмен, происходящий естественным образом. В представленной нами статье детально изложен принцип действия гравитационного вентилирования. Познакомим с устройствами, которые используют в сооружении систем, действующих без стороннего принуждения.

Как устроен процесс воздухообмена?

Основное назначение гравитационного варианта устройства воздухообмена: поддержание необходимого микроклимата. Кроме насыщения пространства свежим воздухом, она еще и выполняет удаление отработанного воздуха, продуктов горения газа, различных запахов.

Эффективность работы системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена разницей атмосферного давления внутри и снаружи дома, которое также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерную поставку, движение внутри и отвод воздушных потоков, независимо от этажности дома

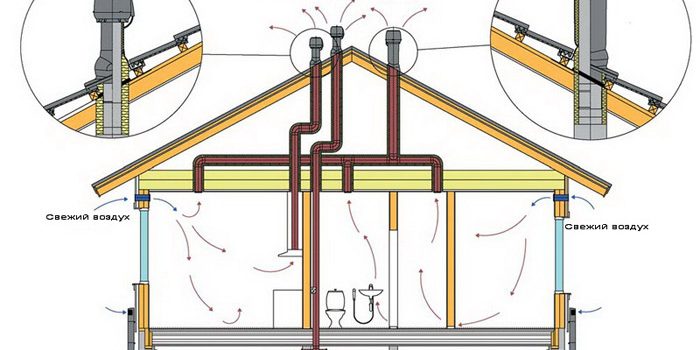

Естественный воздухообмен работает следующим образом:

• Воздух с улицы попадает в дом через открытые фрамуги, неплотно прилегающие друг к дружке элементы оконных и дверных конструкций. Потоки воздуха устремляются внутрь в ходе проветривания через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
• Перемещение воздуха от одного помещения к другому и внутри него происходит самопроизвольно. Чтобы у потока не было препятствий между полом и дверьми оставляют зазоры. Их функцию с успехом выполняют переточные решетки, устанавливаемые в стены.
• Отработанный воздух покидает дом через вытяжные вентиляционные каналы. Находятся они в помещениях с нестабильной влажностью/температурой – в кухнях, раздельных и совмещенных санузлах.

С вытяжными компонентами отлично знакомы все городские жители. Это каналы, соединенные с общественной вентиляционной шахтой. Их закрывают решетками, которые требуется периодически чистить.

В обустройстве частного дома организация естественной вытяжки может существенно различаться. К примеру, это может быть отдушина в верхней части стены, вытяжная труба или отверстие в потолке с выходом в вентиляционный канал на чердак, а оттуда на улицу.

Составляющие гравитационного воздухообмена

Одной из распространенных проблем устройства естественной вентиляции в частном доме является недостаток поступления свежего воздуха в помещение. Гравитационное вентилирование безупречно действует только тогда, когда плотность воздушной массы за окном значительно выше, чем внутри помещений. Летом, когда их плотность уравнивается, воздух с улицы сам не течет.

К тому же на пути естественно перемещающихся воздушных потоков теперь устанавливают серьезные препятствия. Уплотнители окон и дверей, предложенных в наши дни потребителю, отлично сопротивляются утечкам тепла, но и воздух они не пускают снаружи.

Для того чтобы обеспечить естественный приток в домах с герметичными окнами, стоит поставить приточные клапаны в стену, а вытяжные вентиляционные трубы снабдить дефлекторами

Вопрос поступления свежего воздуха в помещения с практически герметичными окнами и дверьми решается путем установки вентиляционных приточных клапанов. Если не хочется устанавливать клапаны, придется приобретать приточные устройства на пластиковые окна или покупать оконные пакеты с вмонтированными в них изначально приточниками.

Оконный приточный клапан

Это устройство называется также оконным проветривателем. Относится к самым распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через оконный проветриватель направлен вверх, чтобы холодный приточный воздух эффективней перемешивался с уже нагретым внутри помещения и не доставлял дискомфорт жителям

Некоторые клапаны оборудованы автоматической регулировкой притока воздуха. Стоит заметить, что механической регулировкой производители оснащают не все модели проветривателей. Это может создать определенные проблемы при резких перепадах температур.

Основным недостатком оконного приточного клапана является относительно невысокая производительность. Его пропускная способность ограничена размерами профиля.

Стеновое вытяжное или приточное устройство

Для установки стенового проветривателя требуется сделать сквозное отверстие в стене. Производительность такого клапана обычно выше чем оконного. Как и в случае оконного приточника, поступающий объем свежего воздуха контролируются как вручную, так и автоматикой.

Стеновые вытяжные клапаны обычно располагают в верхней части стены, там, куда естественным образом поднимается отработанный воздух. Приточные клапаны в стену чаще всего монтируют между окном и радиатором. Делают так для того, чтобы поступающий холодный воздух заодно еще и нагревался.

Если стеновой вентиляционный клапан установить прямо над радиатором, то поток свеженго воздуха будет самопроизвольно нагреваться перед поставкой его в помещение

Преимущества установки приточного клапана перед обычным проветриванием:

• Возможность регулировать приток свежего воздуха;
• Способность пропускать значительно меньше уличного шума;
• Наличие фильтров разной степени очистки воздуха.

Конструкция стенового приточного и вытяжного клапана не позволяет проникнуть влаге внутрь помещения. Многие модели этих устройство местной вентиляции часто включают в себя фильтры для очистки воздуха.

Межкомнатные переточные решетки

Для того чтобы свежий воздух мог беспрепятственно проникать во все части дома, нужны переточные компоненты. Они позволяют потокам воздуха свободно течь от притока к вытяжке, захватив с собой взвешенную в воздушной массе пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые испарения и подобные включения.

Переток осуществляется через открытые дверные проемы. Однако он не должен прекращаться и в случае, если межкомнатные двери закрыты. Для этого между полом и полотном межкомнатных дверей оставляют зазор в 1,5-2,0 см.

Для того чтобы свежий воздух мог свободно двигаться к вытяжке и омывать все помещения, в дверные полотна устанавливают переточные решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см

Также для этих целей используются переточные решетки, монтируемые в дверь или стену. Конструкция таких решеток состоит из двух рамок с жалюзи. Изготавливаются они из пластика, металла или дерева.

Специфика канальной вытяжки

Отработанный воздух покидает дом через отдушины, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или подсоединяют к расположенной в центре дома вентиляционной шахте.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома используют преимущественно при устройстве вытяжной части системы. Естественный приток по воздуховодам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественного вентилирования каналами обеспечивают вытяжную часть системы. Вытяжные воздуховоды в частных домах нередко объединяют в шахты

К вытяжке гравитационного вентилирования воздушные массы подталкивают свежие порции воздуха, затянутые через форточку, приточник ПВХ окна или открытую входную дверь. Сечение воздуховодов выбирают с учетом нормативов воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Кроме жилых и подсобных помещений в частном доме системами вентилирования требуется обеспечить подвал и сооруженное в нем хранилище, фундамент без подвала, холодный чердак или обустроенную мансарду. В естественных схемах они обеспечиваются продухами, фронтонными и слуховыми окнами.

Виды вентиляционных каналов

По расположению различают:

• Встроенные. Сооружают из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводят еще на этапе строительства.
• Подвесные. Выполненные из оцинкованной стали или армированного пластика. Обустроить подвесные каналы довольно легко, даже после того, как дом уже построен.

Воздуховоды разделяют на круглую и прямоугольную форму сечения. У каждого типа свои преимущества:

• Круглый воздуховод. Легкий монтаж, лучший воздухообмен, меньший вес;
• Прямоугольный воздуховод. Занимает меньшее пространство, легче маскируется коробами, фальшь потолками и стенами.

В свою очередь, трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в укладке, но их монтаж возможен только по горизонтальным поверхностям и на небольших участках вертикальных стен

По жестким трубам воздух перемещается без каких-либо препятствий, поэтому они обеспечивают наименьшее сопротивление и минимальный шум. Однако с помощью гофрированных труб быстрей и легче осуществить монтаж.

Что такое дефлектор?

Дефлектор — это специальный колпак, который устанавливается на устье вытяжной трубы системы вентилирования. Он рассекает поток ветра, за счет чего образуется зона низкого давления, при этом сила тяги может увеличиться до 20%.

Также вентиляционный дефлектор исключает попадание атмосферной воды в вентиляционную систему и предотвращает задувание ветра в вентиляционный канал.

Дефлектор устанавливают на устье вытяжной трубы. Это устройство выполняет две важные функции: усиливает тягу + защищает от атмосферных осадков

Существуют следующие типы дефлекторов:

• Цилиндрический или зонт Волпера. Представляет из себя изогнутый цилиндр, прикрытый тарелкой. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветра;
• Н-образный дефлектор. Корпус изготавливается из труб в виде буквы H. Отличается повышенной защитой от задувания ветра, попадания в канал влаги и обратной тяги, но из-за особенностей конструкции имеет невысокую производительность;
• Дефлектор типа ЦАГИ. Конструкция включает в себя стакан с расширением на конце, крышку-зонт и цилиндрическую обечайку. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопадов, дождей, имеет наименьший коэффициент сопротивления;
• Турбодефлектор. Представляет из себя вращающийся шар с лопастями, отличается повышенной эффективностью, но стоит обычно несколько дороже;
• Флюгер. Напоминает крыло. Принцип действия схож с турбодефлектором.

Выбор модели дефлектора зависит от местных условий. В регионах с высокой ветровой нагрузкой предпочитают обычные грибки. В областях с низкой активностью ветра лучше поставить дефлектор с турбиной, он обеспечит тягу даже при легком дуновении.

Основные правила и рекомендации

Нормативные данные об объеме воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже указанном выше СНиП 41-01-2003.

Естественная система вентилирования должна обеспечивать:

• В основных помещениях, таких как гостиная, спальни, детские комнаты, величина воздухообмена на каждого человека должна составлять не менее 30 м³/ч;
• Для кухни постоянный воздухообмен по правилам составляет 100 м³/ч. Из них на обслуживание электроплиты — 60 м³/ч, на 1 конфорку газовой варочной плиты — 80 м³/ч;
• В душевой и ванной постоянный воздухообмен должен быть менее 75 м³/ч;
• В туалетах с одним унитазом 50 м³/ч, если установлено биде, то его надо увеличить на 25 м³/ч. В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
• В кладовой и гардеробной постоянный воздухообмен равен 10 м³/ч, та же цифра и в режиме обслуживания.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные о воздухообмене нужны для расчетов производительности приточников и диаметра вытяжных каналов

Трубы для устройства вентиляционных каналов желательно подбирать одного диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м от уровня земли, чтобы была возможность их очищать и обслуживать.

Чем длинней и шире воздуховод, тем сильней тяга. Рассчитать необходимые размеры воздуховода можно, воспользовавшись одним из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерно-техническая система естественная разновидность не лишена недостатков, но и обладает вескими преимуществами. Чтобы наверняка определиться, устраивать ее или нет, стоит сравнить список плюсов с перечнем минусов.

Положительные стороны:

• Лёгкая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
• Низкие расходы на обслуживание. Если в системе нет механических приборов, то она нуждается всего-лишь в периодической чистке.
• Энергонезависимость. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
• Предельно тихая работа. Отличается пониженным шумом.
• Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовать различными устройствами. Есть возможность регулировки производительности системы.

Отрицательные стороны:

• Нестабильность тяги. Ее зависимость от атмосферного давления и конкретных погодных условий. Эффективность работы естественной вентиляции летом может быть недостаточной.
• Формирование сквозняков. В зимний период сильная тяга может не только доставить жителям дома дискомфорт сквозняками, но и существенно увеличить теплопотери. Отсюда вытекают повышенные расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Ее несовершенство компенсируется простотой конструкции и минимальными расходами на обслуживание.

Выводы и полезное видео по теме

Со спецификой устройства системы воздухообмена по естественной схеме ознакомит следующий ролик:

Нормальный воздухообмен благоприятно сказывается на здоровье человека, повышает работоспособность мозга, противодействует возникновению симптомов вялости, слабости и сонного состояния, а также препятствует появлению в доме сырости, грибка и плесени.

Хотите рассказать о том, как устраивали систему вентилирования собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, размещайте фотоснимки и задавайте вопросы.

Сезонные особенности влияют на естественную вентиляцию. Воздушные потоки внутри дома в жаркие летние и зимние холодные дни заметно отличаются. Если обратить внимание на причины возникновения воздушных масс, можно лучше понять, что такое естественная вентиляция в частном доме: как сделать ее и создать приятный микроклимат. Источником движения воздуха является сила гравитации, разница давления и механическое побуждение иных природных явлений. Три объективных показателя делают основную погоду в доме.

Необходимость в частном доме

С каждым годом сокращается количество строительных компаний, которые предлагают услуги по расчету и установке естественной вентиляции в частных домах. Точка фокуса направлена на устройство искусственной, принудительной вентиляции. Однако, есть много сторонников природного образа жизни во всех его проявлениях.

Естественная вентиляция в частном доме стала менее популярной, но в системе функционирования найдется много положительных моментов:

• Профессионально установленная система естественной вентиляции, в целом, справляется со своей основной задачей;
• С помощью вентканала образуется мягкий и приятный микроклимат;
• Благодаря циркуляции воздуха, создаются нормальные условия для проживания. Нормальные условия – это адекватная температура, влажность, чистота воздуха;
• Вентиляция использует три основных вида передачи тепла: конвекционная во время движения жидкостей и газов, лучистая с помощью тепловых лучей и теплопередача при непосредственном соприкосновении.

Тепловая энергия, которую забирают стены не выходит на улицу. Поэтому зимой в помещении тепло, а летом прохладно. Вся площадь комнаты работает на то, чтобы быстро нагреть воздух зимой, а летом в ночное время охладить и держать температуру весь день. Происходит процесс за счет теплопередачи.

Если стены прогрелись хорошо, при понижении температуры воздуха чувствуются комфортные условия. Это работает инфракрасное лучистое тепло, которое исходит от стен. При интенсивной замене воздуха вместе с естественной вентиляцией, дом самостоятельно аккумулирует тепло.

Естественная вентиляция подвластна сезонности и суточному перепаду температуры. Но, в целом, система, более чем, оправдывает себя в кирпичных, деревянных помещениях, домах из шлакоблока, пенобетона и газобетона.

По сути, в таких домах уже заложена функция природного рекупиратора, где самостоятельно аккумулируется тепло. Забирается тепло у отработанного воздуха, проходя через коридоры. Сами стены, пол и потолок поглощают тепло, взамен отдают чистый воздух. Естественная вентиляция гармонично работает над созданием микроклимата в доме.

В современных постройках по типу термодом, изодом, из каркаса, полистиролбетона провести естественную вентиляцию можно, но она будет мало эффективна. Естественная система вентиляции может только заменить воздух, но не сможет регулировать тепло и влажность.

Схема и принцип работы естественной системы вентиляции, ее преимущества и недостатки

Принцип работы заключается в простой схеме: воздух проникает в помещение нагревает (охлаждает) отрабатывает выходит на улицу. Природный круговорот воздушной массы используется в естественной системе вентиляции.

Через каналы, которые предусмотрены в стадии строительства, происходит движение воздуха — помещение вентилируется. Не обеспечивая приток воздуха, говорить об идеализации системы вентиляции сложно.

Схема естественной приточно-вытяжной вентиляции в частном доме

При обеспечении достаточного притока воздуха в помещение, отработанный состав удаляется через вытяжные отверстия естественной вентиляции из зоны наибольшего загрязнения: кухня, ванная, туалет.

Актуальные строения имеют герметичный периметр дома:

• Современные двери соответствуют нормативной базе;
• Пластиковые окна далеко ушли от вчерашних створок и ставень и т.д.

Правильная система вентиляции выполняет обязательное условие: поступательный сбалансированный приток и отток воздуха. Герметичность не позволяет идеально работать естественной системе вентиляции. Если все закупорить, процесс нарушается.

Появляются признаки недостаточной вентиляции помещения:

• Запотевание стекол;
• Жирный налет на стенах в кухне;
• Грибок на стенах в кухне и санузле;
• Повышенная влажность относительно естественного фона в зимний период.

Через систему естественной вентиляции могут проникать посторонние запахи. Причина кроется в одновременном использовании двух типов вентиляции. Иногда ставят принудительную вытяжку на кухню, где есть уже естественная вентиляция.

Ее вводят в канал, предназначенный только для естественной вентиляции. В результате происходит переизбыток воздуха. Движение превышает нормативы в десятки, сотни и тысячи раз. Такой воздух ищет ближайшие места, чтобы реализовать свой потенциал. Жильцы в своем доме ощущают всю палитру запахов, которые передаются на верхние этажи. Такая вытяжка рушит всю естественную вентиляцию.

Основное требование к устройству вентиляционных каналов – их делают во внутренних стенах, чтобы конструкция находилась всегда в тепле. Стандартное планирование жилого помещения заключается в том, чтобы организовать забор отработанного воздуха через ванну, санузел, кухню.

Канал естественной вентиляции устанавливают вровень с крышей, можно чуть выше. Допускается отклонение по нормам под углом 15^◦ от конька по направлению к вентканалу.

Тяга зависит от трех факторов:

1. Высота столба. Чем выше канал естественной вентиляции, тем сильнее будет тяга;
2. Перепад плотности воздуха, которая зависит от температуры внутри и снаружи помещения. Например, на улице зимой -30^◦C, а в помещении +26^◦C, то тяга будет максимальная. Чем больше перепад температур, тем активней движение воздуха в канале. Летом при одинаковой температуре воздуха на улице и в помещении тяга отсутствует или работает, как на приток;
3. Флюгарок труба должна устанавливаться с подветренной стороны, чтобы поддувалась ветром со всех сторон. Если труба будет установлена ниже, то с одной стороны будет обдувание, с другой кровля не даст попасть ветру в вентканал.

Когда воздух проходит через верх трубы появляется разряжение, и воздух из канала вентиляции захватывается еще сильней. Чем выше разница температур и сильней ветер на улице, тем эффективней работает естественная вентиляционная система.

Чистый, но холодный воздух поступает в дом. Он имеет большую плотность, поэтому стремится уйти вниз. В то же время радиаторы создают потоки горячего воздуха. В зоне встречи двух потоков создается турбулентное движение встречного взаимообмена воздушных масс.

Отработанный воздух, который содержит в себе углекислый газ, более тяжелый, чем тот, который поступает с улицы. Углекислота имеет плотность на 20% больше обычного воздуха. Отсюда наиболее грязный воздух находится в нижней зоне. Сверху более чистый и теплый воздух.

Преимущества:

• Установка занимает не много времени;
• Простой монтаж, можно установить своими руками;
• Эксплуатация и дальнейшее обслуживание тоже не сложное;
• Функционирует естественным образом, без дополнительных расходов;
• Покупка и работы стоят намного дешевле, чем принудительная система вентиляции.

Недостатки:

• При одинаковой температуре в помещении и на улице и безветренной погоде вентиляция работать не будет;
• Если летом днем жарко, а к вечеру воздух на улице начинает охлаждаться, в вентканале может появиться обратная тяга

Не будет забираться чистый воздух, а появится обратный эффект. Но происходит это в том случае, если вентиляционные каналы выполнены по безынерционной системе для современных домов, где особо нет тепловых потерь, но в то же время, не могут накапливать тепловую энергию. Это говорит о том, что теплоты канала недостаточно, чтобы догреть воздух и создать тягу в дымоходе, чтобы воздух выходил наружу.

Расчет минимально необходимого притока воздуха

Расчет делается тремя основными способами: площадь, кратность, санитарные нормы.

По площади:

Величина, которая дает ответ на вопрос, сколько раз в течение 60 мин. в комнате происходил воздухообмен, принимается во внимание кратность. Зависит от размеров (объема) комнаты. Если в течение часа свежего воздуха поступила на один объем всего дома, кратность равна одному.

По кратности:

Сначала рассчитывается весь объем дома, потом объем воздуха. Умножаются высота, длина и ширина. Объем определяется по формуле: L=n·V

• L объем воздуха;
• n кратность воздухообмена;
• V объем помещения.

Объем притока и оттока должны быть одинаковыми.

По санитарным нормам

На каждого человека норма в среднем 20-30 кубометров воздуха. В случае тяжелой работы – 50 кубов. Ориентироваться, прежде всего, на количество людей в доме и их потребности. Многие отталкиваются от объема помещения.

Простая логика входит в противоречие с физикой жизни: большая комната требует меньше вентиляции, чем маленькая. Чем больше комната тем больше объем воздуха.

Если загородный дом внушительных размеров, а проживают всего 4-5-7 человек, нет смысла ставить огромные вентканалы, которые предлагает советский СНиП. Последние 40 лет нормы вентиляции не пересматривались и не менялись

50 м³ воздуха в час необходимо человеку в помещении. Если находится постоянно . В два раза меньше периодически приходящих. Складываются два значения: 50 м³+25 м³ = 75 м³

Если не будет притока, нельзя забрать отработанный воздух. Для того, чтобы забрать, такой же объем воздуха надо подать в комнату. Сила тяги зависит от температуры внутри помещения, температуры снаружи помещения и вертикального участка (высоты столба).

При одном и том же сечении, но на разной высоте одинаковая скорость в одних случая проходит, в других нет. Если температура внутри помещения и снаружи одинаковая, давление тяги будет равно нулю.

Сила тяги в канале естественной вентиляции рассчитывается по формуле:

P=(ρ_v – ρ_n) х g х h

• P сила тяги;
• ρ_v внутренняя плотность воздуха внутри помещения;
• ρ_n наружная плотность воздуха за пределами помещения на улице;
• g=9,80665 м/с² ускорение свободного падения;
• h высота столба.

Чтобы найти внутреннюю плотность, надо:

ρ_v=353 : (274 м³/ч + t^◦C_v)

• t^◦C_v температура внутри помещения;
• 353 м³/ч справочная величина;
• 274 м³/ч справочная величина расчетного расхода воздуха

Чтобы найти наружную плотность, надо:

• ρ_n=353 : (274 м³/ч — t^◦C_n), где t^◦C_n– температура на улице.

Разбираем устройство системы естественной вентиляции по составляющим

Система естественной вентиляции состоит из вертикальных внутристенных или приставных каналов с отверстиями, закрытыми жалюзийными решетками, сборных горизонтальных воздуховодов и вытяжной шахты.

Для каждого этажа здания характерно свое расчетное гравитационное давление. Оно зависит от расстояния центра вытяжных решеток по вертикали до верха шахты. Наибольшее давление будет для помещений первого этажа здания.

Приточные клапана на стенах помещения

Приточные клапаны помогут избавить дом от герметичности и привести свежий воздух без шума, пыли, в спокойной обстановке при комфортной температуре. Работает эффективно при наличии вытяжки. Если важна шумоизоляция в квартире, выбирают стеновые устройства. Они лучше поглощают посторонние звуки. Устраняет духоту и излишнюю влажность. Поток воздуха регулируется движением заслонки. В помещении свежий воздух смешивается с теплым и равномерно прогревается по всей поверхности.

• • Клапан устанавливается на расстоянии приблизительно два метра от пола с направлением выхода воздуха вверх;
  • Перед установкой необходимо проверить работу вентиляционных каналов на кухне и в ванной комнате. Без работы вытяжных каналов клапаны работать не будут;
  • Цифровым детектором проверяются стены на наличие проводки и скрытой арматуры;
  • Корпус клапана прикладывают к стене, делается разметка;
  • Чтобы при сверлении избежать пыли, к стене приклеивается пакет. В него будет ссыпаться грубый мусор;
  • Над окном устанавливают пылесос для всасывания мелкой пыли;
  • В перфоратор вставляется коронка, в стене делается заходное отверстие глубиной 7-10 см;

• Замеряют толщину стены, делают отметку на буре. По эту отметку необходимо углубиться в стену;
• Стену бурят, не доходя до конца несколько сантиметров:
• Пылесосом из отверстия удаляется лишняя пыль;
• Далее, используется алмазная коронка, чтобы избежать грубых сколов снаружи;
• В готовое отверстие вставляется уплотнитель, оставляя отступ около 8 мм от уровня стены:
• Вовнутрь просовывают трубку. Она должна дойти до конца стены с внешней стороны. Со стороны улицы надевается решетка с акустическим козырьком из комплекта. Обязательно используется страховка;
• Внутри помещения корпус клапана прикладывается прижимом утеплителя, чтобы труба находилась по центру отверстия в корпусе;
• Конструкция выравнивается, делается разметка под крепление;
• Затем высверливаются четыре отверстия. Вставляются дюбели, корпус клапана прикрепляется к стене;
• Вовнутрь устанавливается глушитель с фильтром. Сверху готовый клапан закрывается крышкой.

Процесс установки по времени занимает чуть меньше часа. Про проветривание с открытыми окнами можно забыть.

Приточные клапана на окнах

Прекрасно решается три задачи: проветриваются комнаты, перестают запотевать окна, при этом не создаются сквозняки. При установке пластиковых окон герметизируется помещение. Ограничивается доступ воздуха, начинает появляться конденсат. Со временем может образоваться грибок. Если нужен объем в помещении, клапан выбирается более мощный по пропускной способности или ставят два вентклапана.

Основное назначение — без открытия окна можно проветривать помещение. В зависимости от модели для одних нарезаются уплотнительные резинки, для других надо сверлить отверстия в раме окна. Например, популярная модель Air-box. В комплект входит:

1. Клапан;
2. Две резинки;
3. Три самореза.

Сначала воздуху приходится уходить вверх, чтобы обойти раму и створку со специальным уплотнителем. Затем, воздух через клапан попадает в дом. Вода в помещение не попадает, а, значит, что обледенения зимой не будет. Одна часть ставится внутри помещения, другая снаружи. Клапан можно установить на каждое окно. Система простая, зафиксировать клапан можно самому отверткой и шуруповертом. На верхнюю горизонтальную раму прикладывается резинка, делаются замеры и прикручивается на створку. На раме отрезается родная резинка и устанавливается резинка из комплекта.

Если нужен свежий воздух, клапан открывается вправо и регулируется объем подаваемого воздуха. Важно знать, что при открывании и закрывании окна, клапан нельзя оставлять в крайнем левом положении, иначе, его можно повредить. Попутно такая конструкция решает проблему фурнитуры окна. Холодный свежий воздух поступает только из клапана.

Вентиляционные каналы между помещениями

Вентиляционные каналы объединяют в одну шахту. В некоторых случаях шахта служит вентканалом. Если в доме установлен камин, он сам является вытяжной шахтой. Камин имеет дымоход с разницей высот. Засасывает воздух, во время работы выводит дым и гарь. В нерабочем состоянии, если не перекрыт, выводит воздух из дома.

Каналы, в первую очередь, нужны для влажных помещений: кухня, ванная, туалет, сауна, бассейн. Обязательный атрибут для подвала, котельной, гаража. В котельной канал выполняет двойную функцию: выводит воздух и обеспечивает вывод газохода котла отработанных продуктов горения.

Прочная конструкция выводит непрерывный канал на отметку выше крыши, обеспечивая воздухообмен. На кухне, в санузле, в ванной должны быть свои вентканалы. Притока воздуха должно хватать для работы обоих каналов. Если расположить конструкцию на неправильной высоте, не будет естественной тяги. Соответственно, никакого воздухообмена вентиляцией не получится.

Нельзя делать высоту вентканала, исходя из художественно-архитектурных, и объемно-планировочных решений. Не требуется дополнительный вентилятор и другие механические устройства.

Место расположения канала в загородном доме – одна из стен влажного помещения, которое необходимо проветривать. На небольшую семью достаточно одного, максимум, два. В основную шахту будут группироваться элементы из всех помещений.

Устанавливать лучше вне несущей стены. В противном случае, работа будет связана с технологическими сложностями. Самое главное, правильно установленный канал беспрепятственно выходит на поверхность. Не пересекается со стропильными балками перекрытия и другими возможными препятствиями на крыше. Ни одна конструкция не должна соприкасаться с каналом или примыкать к нему.

Оформление завершается в самом разнообразном стиле: от причудливых зонтиков до оцинкованных, керамических, деревянных фигур. Самое главное, чтобы канал не оставался открытым под дождем и другими атмосферными осадками.

Вытяжные элементы системы

• Жалюзийные решетки

В вентиляционных отверстиях помещений жилых и общественных зданий для регулирования количества вытяжного или приточного воздуха устанавливают жалюзийные решетки.

Наиболее широкое применение получили решетки с подвижными перьями, Состоят из рамки, неподвижной решетки и вертикальных клапанов-перьев. Клапаны устанавливаются сзади решетки, приводятся в движение шнуром. Могут иметь разнообразное художественное оформление.

• Дефлекторы

Устройство на вентиляционной трубе, позволяющее ускорять потоки и создавать тягу в дымоходе. Работает от энергии ветра для создания разрежения на уровне выхода воздуха из вытяжной шахты или вытяжной трубы. Модели выполняются в различных формах: зауженные, поворотные, с прорезями и другие.

Есть дефлекторы, которые создают разряжение за счет ускорения воздуха с любого направления. Откуда бы ни дул ветер, создается тяга.

• Усилитель тяги

Имеет ветровой флюгер, встает по ветру. При смене ветра усилитель моментально меняет направление. Модель не вибрирует даже при ураганном ветре. Действует, как зонтик, вставая по ветру. Решает вопросы, если:

1. Плохая вентиляция;
2. Опрокидывание тяги;
3. Происходит задувание котлов
4. Возникновением обратной тяги в дымоходах.

Советы опытных мастеров

• Стандартная конструкция крыши чердак (не мансарда)

Чердак это не только дополнительная изоляция между улицей и потолком верхнего этажа, но и целая система, которая работает на естественную вентиляцию. И ее надо использовать.

В жаркий день поверхность крыши разогревается до +50^◦C. В каналах, проходящих через чердак, создается нагрев. За счет этого создается дополнительная тяга. Зимой при температуре -25^◦C, на чердаке сохраняется плюсовая температура порядка +10^◦C. Также благотворно влияет на подогрев вентиляционного канала и создание дополнительной тяги.

• Дополнение к естественной вентиляции

В жилых комнатах внизу двери рекомендуется оставлять небольшую щель 20-25 мм. Либо врезаются три вентиляционных небольших решетки, чтобы чистый теплый воздух попадал вверх, а грязный и холодный забирался под дверью и уходил дальше.

В помещениях, которые являются избытком тепла, запахов, влаги, вентиляционные решетки крепятся под потолком. При высоких трехметровых потолках – на метр ниже, чтобы верхняя часть оставалась зоной аккумуляции тепла, так как именно в ней находится избыток. Высокие потолки в частном доме естественным образом собирают тепло и чистый воздух.

Но задача естественной вентиляции забрать не только отработанный (серый) воздух, но и излишки влаги на кухне, в ванной комнате, в санузле. Для этих целей в дверное полотно врезается специальная решетка прямоугольной формы.

Как самостоятельно проверить работу вентиляции?

1. Открыть форточку, окно или дверь, обеспечить приток воздуха;
2. К вентиляционному отверстию поднести зажженную спичку.

При нормальной работе вентиляции, пламя отклоняется в сторону вытяжного отверстия.

Если дымоход находится в наружной стене, он может промерзать и продуваться ветром. Все вентиляционные каналы должны быть выполнены только во внутренних стенах.

Перед выбором и установкой вентиляции, задайте себе вопрос, а есть ли у вас природный источник чистого воздуха? Если ответ утвердительный, можно думать об установке естественной вентиляции. Она справится со своим предназначением, а в доме будет царить приятная атмосфера и комфортный микроклимат. 90% здоровья и энергии зависит от воздуха, которым дышим.

Фев 13, 2018

Естественная вентиляция – экономичный и эффективный способ организации правильного воздухообмена в частном доме. Если правильно произвести расчеты и учесть существующие недостатки, система исправно проработает долгие годы, обеспечивая приток чистого воздуха.

Что такое естественная вентиляция

Под вентиляцией естественного типа принято понимать организацию воздухообмена в помещении, не предусматривающую использование принудительного притока или отвода воздушных масс.

Любые перемещения воздушных потоков осуществляются в данном случае естественным способом, в строгом соответствии законам физики:

• Более теплый воздух всегда стремится вверх, поскольку обладает меньшей плотностью.
• Воздух стремится переместиться из области высокого в область низкого давления. Эта разница достигается благодаря возвышению вентиляционных каналов.

Обратите внимание! Естественная вентиляция не предусматривает использование фильтрующих приспособлений, поэтому на качество уличного воздуха стоит обращать пристальное внимание. В жилых домах, стоящих возле оживленных автомагистралей, животноводческих ферм или крупных промышленных предприятий, от естественной вентсистемы может оказаться больше вреда, чем пользы.

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

Рекомендуем ознакомиться:  Способы сделать вытяжку в погребе и подвалах дома и гаража

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

Обратите внимание! Оголовок над воздуховодом (дефлектор) выполняет и практическую функцию. Он не только защищает трубу от насекомых, мусора и осадков, но и усиливает тягу на 20% и более, рассекая потоки ветра и создавая зону пониженного давления.

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

• Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
• Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
• И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Естественная вентиляция в многоэтажном частном доме

Любая многоэтажная постройка по сути является одним большим вентиляционным каналом, где в той или иной мере присутствует естественная тяга. Под ее воздействием воздух с нижних этажей стремится проникнуть наверх через лестничные просветы или иные отверстия.

Если не предусмотреть соответствующих мер, всегда будет присутствовать ощутимый перекос температур. На верхних этажах будет отмечаться высокая влажность и духота, на нижних – область более низкой температуры. Этот эффект не будет столь заметен, если верхние этажи изолированы от первого постоянно закрытыми дверями.

Естественная вентиляция в деревянном доме

Интересен факт, что традиционные бревенчатые русские избы не нуждаются в дополнительных усовершенствованиях для осуществления естественной вентиляции. Воздухообменные процессы здесь идут буквально сквозь стены, благодаря отличной воздухопроницаемости натурального дерева. Еще одним каналом воздухообмена выступает дымоход печи.

Совсем другое дело современные деревянные постройки.

Здесь все чаще встречаются различные решения по герметизации:

• Машинное профилирование стыкуемых участков деревянных поверхностей.
• Обработка швов герметизирующими составами.
• Обшивка перекрытий паро-, гидро- и ветрозащитными пленками.
• Установка герметичных пластиковых стеклопакетов.

Рекомендуем ознакомиться:  Вентиляция в ванной комнате и туалете

Сами деревянные стены нередко обрабатываются ядовитыми защитными составами. Печное отопление также постепенно уходит в прошлое.

Все эти меры однозначно положительно сказываются на теплоэффективности и комфортабельности жилища, но при этом делают обязательным строительство вентсистемы.

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

• Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
• Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
• Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
• Для иных помещений – не менее 20% объема воздуха в час.

Это важно! Если нормативные значения воздухообмена не выполняются, стоит подумать об усовершенствовании системы естественной вентиляции, либо о переходе на ее принудительный тип.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Плюсы естественной вентиляционной системы

Естественная система вентиляции характеризуется рядом бесспорных преимуществ:

• Надежность. Естественная вентиляция не предполагает наличия сложных механических устройств. Сломаться здесь попросту нечему.
• Экономичность. Монтаж вентсистемы не потребует серьезных финансовых затрат, а большую часть работ возможно выполнить своими руками.
• Простота обслуживания. Уход сводится к необременительному визуальному осмотру каналов и, при необходимости, их прочистке.
• Энергонезависимость. Естественная вентсистема не нуждается в источниках питания.
• Отсутствие шума. Даже современные системы принудительной вентиляции могут доставить ощутимый дискомфорт. Естественная вентсистема функционирует абсолютно бесшумно.

Обратите внимание! Проще и удобнее, когда дом оборудуется вытяжными каналами и приточными клапанами заранее, на этапе строительства. Изменение конструкции готового жилого дома всегда окажется более затратным и трудоемким.

Недостатки вентиляции естественного типа

Существует и ряд объективных недостатков:

• Конструкция приточных клапанов редко предусматривает использование фильтров (они бы сильно сократили объемы поступающего воздуха). По этой причине с потоками воздуха в дом беспрепятственно проникает пыль, неприятные запахи, мелкие насекомые и т.п.
• По той же причине ухудшается уровень звукоизоляции помещений.
• Объемы приточного воздуха плохо поддаются регулировке.
• Работа вентсистемы сильно зависит от внешних факторов: уличной температуры, влажности, скорости ветра и т.п.
• В холодное время года – значительные теплопотери из-за вытеснения наружу теплого воздуха и непрерывного притока холодного.

Рекомендуем ознакомиться:  Типы хороших вытяжек на кухню 60 см и их производители

Пик эффективности естественной вентиляции приходится на зимнее время года, когда разница температур в доме и на улице максимальна. И напротив, в знойные летние дни функциональность стремится к нулю.

Оптимизация работы естественной вентсистемы

Недостатки такого типа вентиляции хоть и не являются критичными, но могут серьезно влиять на эффективность работы системы в целом. Можно попытаться свести их к минимуму, внеся в конструкцию узлов некоторые изменения.

Приточные клапаны можно оборудовать датчиками влажности и температуры, в соответствии с показаниями которых будет регулироваться объем поступающего с улицы воздуха. Другое любопытное решение – включение в схему грунтового теплообменника. Расположенный ниже точки промерзания грунта, этот воздуховод в любое время года имеет одинаковую температуру. Проходя по нему, приточный воздух прогревается в холодное время года и охлаждается – в теплое.

Иногда вместо приточных клапанов монтируются элементы принудительной системы вентиляции – проветриватели или бризеры. Устройства гарантируют непрерывный приток заданного объема воздуха и его дополнительную фильтрацию. Разумеется, эти узлы потребуют подключения к источнику электричества.

Используемые источники:

• https://sovet-ingenera.com/vent/raschety/estestvennaya-ventilyatsiya-v-chastnom-dome.html
• https://ventilsystem.ru/ventilyaciya/po-naznacheniyu/v-chastnom-dome/estestvennaya-ventilyaciya-v-chastnom-dome.html
• https://topventilyaciya.ru/ventilyaciya/estestvennaya-ventilyatsiya-v-chastnom-dome.html
