Бытовые греющие приборы, функционирующие на сжиженном или природном газе, не требуют от хозяев постоянного внимания и контроля. Эту задачу выполняет автоматика для газовых котлов отопления.
Электронные и механические управляющие блоки, интегрированные в теплогенератор, регулируют горение и способствуют поддержанию в теплоносителе необходимой температуры.
Разновидности автоматики для отопительных котлов
Автоматика работает исправно, четко и надежно, повышает эффективность греющего оборудования, способствует разумному потреблению энергетического ресурса и делает эксплуатацию греющей системы простой, комфортной и абсолютно безопасной.
Система-автомат предохраняет отопительные установки от перегрузок и активирует аварийное отключение подачи газа в случае внезапных форс-мажорных обстоятельств. Дополнительно техника регламентирует уровень интенсивности горения и текущий расход топлива, позволяя хозяевам экономить финансовые средства на обогреве помещений.
Автоматический узел имеет гибкие настройки и позволяет владельцу задавать оборудованию максимально удобные для себя параметры работы
По базовому принципу работы и конструктивным особенностям автоматика для оборудования, работающего на газе, подразделяется на:
- устройства с энергетической зависимостью;
- независимые от энергии приборы.
Системы первого типа представляют собой сложные электронные агрегаты и для корректной работы, которые нуждаются в бесперебойной подаче электрики. Вторые виды устройств являются упрощенными механическими конструкциями, не требующие энергетической подпитки.
Вид #1 — энергозависимые изделия
Энергозависимый модуль – это небольшой электронный прибор, реагирующий на подачу топливного ресурса. Включается и отключается в момент активации или закрытия основного газового крана. Отличается сложной конструкцией и большим количеством элементов и микросхем.
Позволяет хозяевам решать следующие задачи:
- активация или прекращение подачи газа;
- запуск отопительной системы в автоматическом режиме;
- регулировка уровня мощности базовой горелки (благодаря наличию термостата);
- выключение работающего котла как в экстренных ситуациях, так и в рамках заданного пользователем режима;
- вывод текущих показателей на дисплей (общий уровень температуры воздуха в комнате, отметка, до которой прогрет рабочий теплоноситель и пр.).
Более «навороченные» модули имеют дополнительный функционал и предлагают пользователям неограниченные и максимально удобные условия для контроля работы и управления агрегатом. Электронные панели обеспечивают полноценную защиту греющего оборудования от неисправности трехходового клапана и не дают котлу промерзнуть.
Если в комнате резко опускается температура, «умная» система сама запускает отопительное оборудование и отключает его, когда жилище наполняется комфортным теплым воздухом.
Опция самостоятельной диагностики, имеющаяся у отдельных модулей, предупреждает сбои в работе и способствует своевременному выявлению неисправных деталей и узлов в системе. Она дает возможность максимально рано заметить поломку и заменить какой-то мелкий элемент еще до того, как он создаст для оборудования реальную проблему.
Небольшие поломки греющей системы в итоге превращаются в глобальные сложности и влекут за собой денежные траты, связанные с ремонтом и демонтажем (полным или частичным) оборудования. Самостоятельная диагностика помогает выявить неисправность и дает возможность своевременно ее устранить
Электронная автоматика, отвечающая за безопасную эксплуатацию оборудования, обеспечивает бесперебойную работу котла, не дает системе перегреваться и перекрывает подачу газа в случае падения тяги или затухания пламени в горелке.
Ассортиментная линейка энергозависимой автоматики, представленная сегодня на рынке, радует разнообразием. Полезные и нужные мини-агрегаты выпускают знаменитые на весь мир бренды и небольшие компании, только пытающиеся завоевать свое место под солнцем.
Энергозависисмая автоматика представлена в форме панели управления, где пользователь может выставить удобные для себя параметры работы оборудования. Стоимость «умного» элемента высока, но затраты оправданы, ведь с помощью управляющего блока можно снизить потребление ресурса без какого-либо ущерба для собственного комфорта
Среди предлагающихся моделей есть как совсем простые изделия, так и более продвинутые агрегаты с опцией программирования.
На них пользователь может выбрать наиболее подходящие для себя индивидуальные настройки и запрограммировать систему на работу в режиме день/ночь или, ориентируясь на прогноз погоды, выставить определенный уровень прогрева дома или квартиры на период от 1 до 7 суток.
Вид #2 — энергонезависимые агрегаты
Энергонезависимая автоматика более проста и практична. Управление и настройка осуществляются вручную при помощи механических поворотных тумблеров и не представляют сложности даже для тех, кто далек от техники. Работает устройство абсолютно автономно и не нуждается в подключении к центральной электросистеме.
Для отопления жилого дома и подачи горячей воды в краны ручку контроля достаточно повернуть в направлении увеличения на 2-3 деления. Если требуется принять ванну или душ, тумблер необходимо установить на максимальный показатель
Изделие маркируется цифровой шкалой с перечнем значений от минимальных до максимальных. Для активации пользователь выбирает нужную отметку и таким способом задает подходящую рабочую температуру непосредственно котлу.
После этих манипуляций подключается термрегулятор и берет под контроль указанный режим прогрева. Котел активно работает до тех пор, пока помещение не прогревается до желаемой температуры. Потом теморегулятор отключает подачу газа в систему и активируется снова только тогда, когда в комнате становится холоднее.
Принцип действия основан на специфической конструкции устройства. Встроенная в теплообменник термопара газового котла оснащена специальным стержнем. Он изготовлен из особого железно-никелевого сплава под названием инвар.
Физические характеристики этого прогрессивного материала наделяют его возможностью почти мгновенно улавливать минимальные температурные колебания.
Если в комнате становится чрезмерно жарко или слишком холодно, размер стержня изменяется. На это реагирует соединительный клапан и своевременно перекрывает либо активирует поступление газа в горелку.
Наличие энергонезависимой автоматической управляющей системы дает возможность пользователям устанавливать в доме или квартире наиболее подходящий для себя температурный режим и экономно расходовать топливный ресурс, не переплачивая по коммунальным счетам
Дополнительно автоматика энергонезависимого типа имеет чувствительные датчики тяги и пламени. Если в трубе внезапно снижается давление или уровень тяги в дымоходе по каким-то причинам падает, подача ресурса сразу же прекращается и утечки газа удается избежать.
Энергонезависимая автоматика стоит вполне разумных денег и, в отличие от электронных аналогов, не требует покупки и установки стабилизатора, контролирующего напряжение и выравнивающего непредвиденные скачки в центральной электросети
Корректную работу датчика пламени обеспечивает специальная пластина. При нормальном и правильном функционировании системы она находится в слегка изогнутом состоянии.
Таким способом деталь удерживает перекрывающий клапан в режиме «Открыто». Когда пламя становится меньше, пластина выравнивается и клапан под ее давлением закрывается.
Конструкция и принцип функционирования
Автоматика, управляющая работой газового котла, состоит из многих элементов, условно разделенных на две подгруппы. В первую входят механизмы, обеспечивающие полноценное и безопасное функционирование самого котла. Ко второй относятся устройства, дающие возможность эксплуатировать отопительную систему в максимально удобном и комфортном для пользователя режиме.
Составляющие элементы системы безопасности
За эксплуатационную безопасность агрегата отвечают несколько модулей:
- Контроллер пламени – состоит из двух основных деталей – электромагнитного клапана и термопары. Своевременно и надежно перекрывает газ и препятствует образованию утечки.
- Термостат – осуществляет поддержку заданной температуры теплоносителя и предохраняет систему от перегрева. Когда теплоноситель остывает до минимальных температур, модуль запускает котел в работу, а после фиксации пиково-высоких показателей отключает его, полностью избавляя хозяев от необходимости постоянно уделять внимание системе.
- Датчик, контролирующий тягу, несет ответственность за прекращение подачи газа на горелку в случае изменения базового положения биметаллической пластины, предупреждая таким способом утечку газа.
- Предохранительный клапан – следит за количеством теплоносителя в контуре.
Помимо всех вышеперечисленных полезных качеств, автоматика имеет ряд дополнительных функций, повышающих комфортность использования оборудования.
Устройство выполняет авторозжиг газовой горелки, осуществляет выбор самого эффективного рабочего режима, способствует рациональному расходу энергоресурса и проводит самостоятельную диагностику, избавляя хозяев от всех этих занятий.
Принцип работы автоматики безопасности
Актуальная нормативная документация говорит, что комплекс безопасности газовых котлов должен быть обязательно оборудован прибором, прекращающим работу всей системы и перекрывающим подачу газа в случае неожиданной поломки или каких-либо еще форс-мажорных обстоятельств.
Для осуществления этой задачи автоматика должна держать под контролем такие параметры, как:
- давление газа в системе;
- наличие в горелке пламени оптимального размера;
- полноценная, качественная тяга;
- уровень температуры рабочего теплоносителя.
Когда в энергонезависимой механической системе давление газа опускается до критического уровня, подача ресурса немедленно прекращается. Это происходит автоматически благодаря наличию клапанного механизма, настроенного на определенное значение.
Энергозависимые электронные устройства сконструированы несколько иначе. В них вышеописанную функцию осуществляет реле минимального/максимального давления.
При увеличении количества атмосфер мембрана со штоком изгибается, размыкая контакты питания самого котла. Газ перестает поступать и не подается до тех пор, пока уровень давления не восстанавливается.
Самостоятельно устранять неполадки и как-то вмешиваться в базовый функционал оборудования запрещено законодательно. Исправлять любые возникшие проблемы может только квалифицированный специалист – сотрудник газоподающего предприятия
Если в горелке исчезает пламя, термопара остывает и перестает вырабатывать ток. После этого электромагнитная заслонка в клапане уже не функционирует, и газ перестает поступать к горелке. При падении тяги биметаллическая пластина интенсивно прогревается, меняет форму и воздействует на клапан, заставляя его прекратить подачу топлива.
Температуру теплоносителя держит под контролем термостат. Он обеспечивает поддержание выбранного пользователем режима прогрева, при этом не давая системе перегреться и выйти из строя.
Нюансы функционирования системы
Энергозависимая электронная автоматика в работе опирается на информацию, полученную от датчиков. Микропроцессор и внутренний контроллер анализируют эти данные, обрабатывают и подают системе команды, оптимально подходящие для отдельно взятой конкретной ситуации.
Чтобы электронная автоматика нормально функционировала в течение длительного времени, необходимо ежегодно вызывать мастера для осмотра оборудования, диагностики микропроцессора и просмотра отчетов модуля памяти
У механики несколько иной принцип. Когда котел выключен, внутренний газовый клапан полностью перекрыт. В момент запуска оборудования шайба на клапане выжимается и происходит принудительное открытие прохода для топливного ресурса к запальнику. Розжиг стимулирует нагревание термопары и на ней происходит выработка напряжения.
Этот ресурс использует в работе электромагнит, поддерживающий клапан в открытом положении. Поворачивая шайбу вручную пользователь может без всяких усилий регулировать уровень и мощность своего греющего оборудования.
Обзор популярных моделей и производителей
На рынке прогрессивного газового оборудования и сопутствующих элементов представлена автоматика как отечественных, так и зарубежных производителей. По принципу работы все устройства абсолютно одинаковы, однако в конструкционном плане между ними есть существенные различия.
Наличие управляющей автоматики в системе газового отопления дает возможность комфортно обогревать помещение и рационально расходовать энергоресурс. При разумном подходе экономия может составить от 30 до 43%
Стоимость на модули варьируется в широчайшем диапазоне. Простые механические изделия с минимумом функций принадлежат к классу бюджетных и продаются по самой низкой цене. Продвинутые электронные панели ценятся гораздо выше, но предоставляют пользователю более развернутые возможности для индивидуальных настроек и контроля работы.
Некоторые устройства, как например, автоматика САБК, помимо базовых функций, снабжаются встроенным стабилизатором давления. Это позволяет осуществлять более точную регулировку работы газового оборудования
Электронные приборы с возможностью программирования считаются люксовыми. Они дают возможность владельцу задавать оборудованию план работы на длительный период времени с учетом сезонных погодных условий и текущей температуры воздуха на улице.

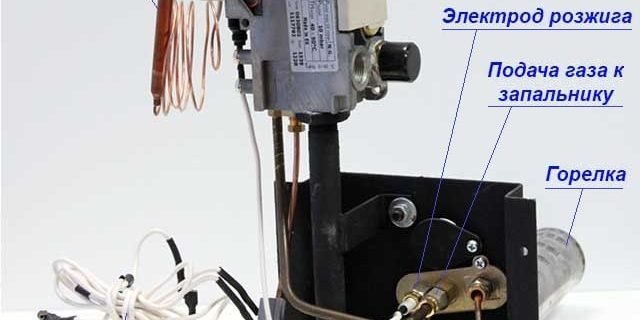

№1 — автоматика EUROSIT 630
Автоматический энергонезависимый блок EUROSIT 630 производства итальянской компании Sit Group (Eurosit) по продажам занимает лидирующее место на рынке.
Считается универсальным и эффективно работает с парапетными и напольными котлами мощностью от 7 до 24 кВт. Включение/выключение, поджиг запальной горелки и установка желаемой температуры осуществляются с помощью одной ручки с кнопкой.
Модуль Eurosit 630 – это современный агрегат для управления газовым оборудованием. Полностью соответствует международным стандартам и требованиям безопасности, предъявляемым к таким устройствам. Имеет евросертификат качества и гарантию от производителя
Изделие отличается высоким уровнем надежности, выдерживает значительные эксплуатационные нагрузки и имеет обширный функционал. Конструктивные элементы «прячутся» в корпусе, к которому подводятся кабели датчиков и прочие соединительные трубки.
Время зажигания отопительного котла при помощи автоматики Eurosit 630 составляет 10 секунд. Газ сразу же подается в систему и очень скоро помещение прогревается до заданной температуры
Внутри агрегата располагаются отсекатель, пружинный клапан и регулятор давления. Подвод газа осуществляется снизу или сбоку сообразно пожеланиям пользователя. По стоимости агрегат входит в разряд бюджетных.
№2 — модуль Honeywell 5474
Прибор Honeywell 5474 изготовляется немецким концерном Honeywell, уже более сотни лет специализирующимся на разработке и продаже различных видов автоматики. Корректно работает с бытовыми газовыми котлами мощностью до 32 кВт.
Honeywell 5474 – энергонезависимый прибор для управления системой отопления. Оснащен микрофакельными горелками из жаропрочной нержавеющей стали. Они обеспечивают более качественное сгорание газа, снижают выброс в атмосферу вредных веществ и не дают лишней саже откладываться в дымоходе
Автоматическая система Honeywell 5474 снабжена базовым набором контролирующих функций, которые гарантируют эффективную работу котла при абсолютной безопасности для пользователей.
Изделие в авторежиме поддерживает заданную температуру теплоносителя (от 40 до 90 градусов), отключает котел в случае прекращения подачи топлива, отсутствия тяги нужного уровня в дымоходе, возникновения обратной тяги или затухания горелки.
№3 — премиум-автоматика от Honeywell
Кроме недорогих бюджетных моделей компания Honeywell выпускает и другие виды автоматического оборудования, например, люксовые хронотермостаты премиум-серии СТ либо программированные термостаты Honeywell YRLV430A1005/U.
Прибор YRLV430A1005/U при максимально широком функционале обладает дружественным интерфейсом и не вызывает у клиентов никаких сложностей в процессе использования. Стоимость изделия довольно высока, но все же ниже, чем у конкурентов, предлагающих сходные по характеристикам модели
Эти электронные панели позволяют задать греющему оборудованию самые подробные и точные настройки, вплоть до изменения температурного режима несколько раз в день в зависимости от времени суток, погодных условий и личных пожеланий.
№4 — устройство Орион
Автоматическое устройство Орион изготовляется в России. В комплектацию прибора входят пьезоэлектрический розжиг и датчик тяги.
Прибор Орион выглядит просто и имеет минимальный набор функций. Его возможности не слишком велики, но, благодаря лояльной стоимости и элементарному способу управления, агрегат пользуется спросом
Устройство отключает газ в случае произвольного затухания горелки или отсутствия нужной тяги. Когда температура воздуха в помещении снижается, термостат активирует подачу топлива и работа котла возобновляется.
Переход в режим уменьшения пламени при достижении определенной (заданной пользователем) температуры происходит автоматически и позволяет экономить топливный ресурс.
Выводы и полезное видео по теме
Подробное описание принципа работы автоматики, предназначенной для газового котла. Интересные особенности и нюансы контролирующего оборудования:
Как работает автоматика газового отопительного котла. Наглядная демонстрация процесса розжига газового агрегата:
Подробное описание одной из самых популярных моделей автоматики, предназначенной для управления и регулировки газового котла:
Газовая отопительная система, управляемая автоматикой, представляет собой практичный и экономически выгодный вариант домашнего греющего оборудования.
Механический контролер отличается невысокой ценой, надежностью и элементарным способом управления. Электронная панель стоит дороже, но имеет расширенный функционал, позволяющий создавать в помещении максимально комфортные условия.
Приобретать мини-агрегаты лучше в фирменных магазинах, где продается сертифицированный товар, соответствующий всем требованиям, предъявляемым к элементам греющих систем, работающих на газе.
Вам известны тонкости работы автоматики газового оборудования, не отмеченные в статье? Возникли вопросы в ходе ознакомления с материалом? Пишите, пожалуйста, комментарии, делитесь собственным мнением и фотоснимками по теме статьи.
После покупки и установки нового газового агрегата у неопытных пользователей может возникнуть вопрос, как зажечь газовый котел. Следует учесть, что первый пуск должен производить только специалист газовой службы. Он также может дать некоторые рекомендации по включению и последующей эксплуатации агрегата.
Предварительные работы
Перед тем как зажечь газовый котел необходимо проверить его на наличие утечек – выполнить опрессовку. Сделать это можно двумя способами: наполнением системы водой или с помощью воздушного компрессора. Процесс состоит из следующих этапов:
- открывают кран, который отвечает за наполнение системы теплоносителем;
- медленно наполняют радиаторы водой, пока давление в системе не достигнет показателя давления в 2 атмосферы;
- закрывают кран и ожидают около часа;
- если давление осталось на том же уровне, значит все нормально; если показатель на манометре снизился, есть утечка – нужно найти ее и устранить.
Проверка системы отопления воздухом целесообразна в том случае, если Вы в ближайшее время не собираетесь пользоваться ею. Это избавит от необходимости спускать воду из системы. Если же после опрессовки планируется запустить газовый котел в работу, лучше сразу заполнить радиаторы теплоносителем.
Обратите внимание! Проверку герметичности отопительной системы можно проводить только, если температура в помещении выше нуля.
Перед тем как зажечь старый газовый котел, которым давно не пользовались, следует тщательно промыть его теплообменники, прочистить горелочное устройство, а также протереть корпус.
Промывку системы отопления проводят при помощи нагнетания воды под давлением. Промыть желательно не только старую, но и новую отопительную систему, так как в процессе монтажа внутрь радиаторов нередко попадает мусор.
Узнайте здесь, как уменьшить расход газа в газовом котле?
Почему не зажигается газовый котел?
Газовый котел не набирает температуру – причины и методы их устранения
Процесс розжига газового котла
Когда подготовительные мероприятия окончены, переходят к запуску газового агрегата. Манипуляции по зажиганию газового котла зависят от того, какой тип розжига на нем установлен: пьезо или автоматический.
Большинство современных газовых котлов, например, таких как Beretta, Ferroli, Bosch, оснащены автоматическим розжигом, и легко зажигаются нажатием одной кнопки «Пуск». Перед этим не стоит забывать о включении агрегата в электросеть и открытии газового вентиля. Регулировка температуры обычно происходит с помощью кнопок «+» и «-». Не всегда агрегат включается мгновенно, бывает, что необходимо подождать несколько секунд, чтобы он зажегся.
Пьезорозжиг осуществить немного сложнее: понадобится нажать на регулятор пламени и держать его некоторое время, а затем активировать кнопку пьезо. Таким способом зажигаются многие агрегаты отечественного производства: ЖМЗ, Лемакс, АОГВ и т.д.
Если газовый котел управляется с помощью пульта дистанционного управления, то на нем всегда есть кнопка «Пуск», при нажатии которой произойдет розжиг агрегата.
Обратите внимание! Нельзя зажигать газовый котел, если Вы чувствуете в помещении запах газа.
Особенности розжига разных моделей газовых котлов
Разные модели имеют свои особенности розжига. Например, перед тем как зажечь газовый котел атон или данко, следует выставить регулятор на пиктограмму с изображением звездочки и удерживать его так в течение 5-10 сек. После этого нужно нажать кнопку, находящуюся рядом.
Как зажечь газовый котел АОГВ? У выключенного котла ручка управления находится в положении «точка». Для розжига ее переводят в режим «искра» и удерживают в нажатом до упора положении. Одновременно активируют кнопку пьезорозжига, пока не произойдет зажигание горелки. При необходимости на пьезо нажимают несколько раз. После появления пламени в горелке ручку удерживают еще около 10 секунд, пока не прогреется термопара.
Еще вариант — как зажечь газовый котел Лемакс. Он имеет основную и пилотную горелку. Изначально ручка стоит в положении «точка». Чтобы зажечь котел, рукоятку поворачивают в положение «искра» и удерживают 10-60 сек. Одновременно нажимают кнопку пьезорозжига до появления огня в пилотной горелке. Если после отпускания ручки пламя погаснет, следует повторить манипуляции заново, но при этом дольше удерживать рукоятку. Чтобы сразу включить основную горелку котла Лемакс, необходимо повернуть ручку до положения 1.
Неполадки при розжиге газового котла
В некоторых случаях при осуществлении розжига работа газового котла блокируется. Разблокировать устройство можно нажатием кнопки «Перезапуск».
Часто причиной блокировки становится чрезмерное скопление воздушных масс в отопительной системе. В этом случае необходимо убрать излишки воздуха из радиаторов. Для этого в верхнем штуцере каждого из них устанавливают кран Маевского или автоматический клапан. В первом случае необходимо будет подставить таз под кран и открыть его – воздух с шипением вместе с небольшим количеством теплоносителя выйдет из батареи. Проведение аналогичных манипуляций с каждым радиатором позволит выпустить лишний воздух из всей системы. Во втором случае автоматика сама выпустит излишки кислорода.
Обратите внимание! Выход воздушных масс сопровождается падением давления в системе.
Иногда зажигание газового котла блокируется из-за неполадок циркуляционного насоса – на экран выводится соответствующая ошибка. Иногда в нем скапливается воздух, в результате чего лопасти свободно не прокручиваются и заклинивают. Тогда нужно провернуть их вручную. Для этого снимают крышку газового котла, находят центральный болт и откручивают его, затем проворачивают вал в указанном стрелкой направлении. Над насосом должен быть воздухоотводчик. Его крышку тянут вверх и дают воздуху выйти.
Розжиг может блокироваться из-за того, что газ в достаточном количестве не подается на горелку. В этом случае проверяют, открыт ли газовый кран, не забился ли чем-нибудь газовод, есть ли газ в магистрали.
После первого запуска некоторое время система отопления может издавать булькающие звуки. Их производят пузырьки воздуха, так как невозможно сразу же избавиться от всего лишнего кислорода. Это не является неисправностью, постепенно воздух выйдет из системы, и звуки исчезнут. Дальнейшая эксплуатация газового котла описана в прилагаемой инструкции.
Поделиться:
Автоматику можно установить практически на любой твердотопливный котел. Она позволяет смягчить или устранить их известные недостатки: невысокую эффективность сжигания топлива, высокие требования к обслуживанию, низкую автономность работы. Цена вопроса в среднем 7-11 тыс. рублей, а установить и настроить комплект автоматики вполне возможно самостоятельно.
Принцип работы и функции автоматики для твердотопливных котлов
Автоматическое управление может быть как энергозависимым, так и энергонезависмым. В современных моделях на твердом топливе энергонезависимый вариант – регулятор тяги – устанавливается с завода и работает по принципу расширения при нагревании: термочувствительный металл нагревается при повышении температуры в котле и механическим путем прикрывает поддувало, снижая интенсивность горения (и наоборот).
Энергонезависимый вариант (требующий подключения к электросети) – более эффективный и многофункциональный. Стандартный комплект автоматики для твердотопливных котлов состоит из двух основных элементов:
- вентилятор – устанавливается в снизу котла, на дверце подачи воздуха (поддувала) или зольника, используется для нагнетания воздуха в камеру сгорания. Именно от объемов поступающего воздуха зависит интенсивность горения.
- контроллер – электронный блок управления, задающий скорость вращения вентилятора. При максимальной скорости вращения в топочную камеру подается максимальный объем воздуха и поддерживается наиболее интенсивное сгорание. Когда заданы минимальные требования к температурному режиму, поддерживается минимальная скорость вращения нагнетателя или подразумевается его полная остановка.
Контроллер и вентилятор можно купить как в виде готового комплекта, так и по отдельности. Однако работают они только в паре. Также большинство контроллеров поддерживает управление циркуляционным насосом, дымососом, имеется возможность управления с помощью комнатного термостата, организация погодозависимого управления. Наиболее функциональные модели имеют встроенный GSM модуль.
В итоге, функции комплекта автоматики – это:
- увеличение эффективности сжигания топлива (КПД котла) за счет управления поддувом;
- стабильное поддержание заданной температуры или ее изменение в зависимости от заданных настроек комнатного термостата;
- автоматический розжиг (опционально, при наличии запальника);
- увеличение длительности горения одной загрузки топлива.
Разделения по видам используемого топлива при этом не существует. Один комплект автоматики может работать как с угольным, так и с дровяным или пеллетным котлом.
Автоматическая подача топлива
Отдельно стоит выделить системы автоматической подачи топлива, их работой также могут управлять некоторые из моделей контроллеров. Система автозагрузки – это, чаще всего, бункер с топливом (дровами, углем, пеллетами, торфом), устанавливаемый на котел или рядом с ним. Топливо из него может подаваться посредством: насыпи (падения под тяжестью собственного веса), шнека (зубчато-винтового механизма), конвейерной ленты. В любом из случаев управление системой подачи осуществляется контроллером.
Использование системы автоматической подачи решает вопрос низкой автономности, поскольку одной загрузки бункера достаточно для беспрерывной работы котла на протяжении 2-30 суток, в зависимости от объема бункера и интенсивности сжигания.
Стоят ли своих денег пеллетные котлы с автоматической подачей топлива
Отзывы о применении бытовых комплектов автоматики: преимущества и недостатки
| Преимущества | Недостатки |
| Повышение эффективности – осуществляется за счет точной регулировки поддува, стабильной теплопроизводительности на протяжении всего горения (в отличие от пиковых значений во время интенсивного горения и минимальных значений в период догорания при стандартной конструкции котла) | Дополнительный шум – работа вентилятора предполагает наличие дополнительных звуков, тем не менее, согласно отзывам владельцев шум практически не слышно даже через тонкие стены котельной. |
| Экономия топлива – для достижения прежней теплопроизводительности требуется меньше топлива, огромная часть излишнего тепла не «вылетает в трубу» | Дополнительные расходы – стоимость стандартного комплекта «контроллер + вентилятор» в среднем 7-11 тыс. руб. При желании – комнатный термостат (порядка 1-3 тыс. руб), система автоподачи (от 10 тыс. руб.) |
| Поддержание постоянной температуры | Энергозависимость – для работы котла потребуется подключение к электросети |
| Автоматический розжиг и гашение (опционально) | |
| Возможность внешнего управления – подключив комнатный термостат или уличные датчики, автоматика будет ориентироваться не на температуру теплоносителя, а на температуру в помещении или на улице, что более эффективно и комфортно | |
| Увеличение продолжительности горения одной закладки, возможность подключения системы автоподачи | |
| Безопасность – большинство контроллеров оборудованы защитой от перегрева или остановки циркуляционного насоса |
Лучшие известные производители и модели: характеристики и цены
ATOS + WPA 120
Один из лучших и наиболее распространенных комплектов автоматики для твердотопливного котла отопления.
Контроллер ATOS отличается крайне широким функционалом, немалым количеством настраиваемых параметров работы и доступной стоимостью. Помимо стандартных функций имеется: защита от замерзания системы отопления; оповещение о падении температуры или перегреве, отсутствии топлива; светодиодные индикаторы работы циркуляционного насоса и вентилятора; регулируемый гистерезис. За практику эксплуатации также известен своей надежностью. Производитель: KOM-STER, Польша.
Нагнетательный вентилятор М+М WPA 120 – также наиболее распространенная, проверенная временем польская модель. Рассчитан на работу с котлами мощностью 25-50 кВт. На рынке существуют и другие версии для более или менее мощных котлов.
Стоимость комплекта: 8 900-10 000 руб.
Котлы с длительностью горения одной закладки топлива до 7 суток
КОМФОРТ-ЭКО + NWS-100
Контроллер – это еще одна польская модель: практически с таким же функционалом и надежностью за еще более скромную цену. Функционал подразумевает наличие всех функций безопасности, возможность подключения комнатного термостата и уличных датчиков, управление циркуляционным насосом (но не ГВС). Отличается наличием противосбойного фильтра и предохранителя перегрузки.
Турбина Nowosolar NWS-100 – простая польская алюминиевая модель, одна из самых недорогих на рынке. Имеет ни чем не примечательную стандартную конструкцию, известна качественной сборкой и надежностью. Модель рассчитана на установку в котлы мощностью 30-50 кВт.
Стоимость комплекта: 8 500-9 800 руб.
Tech ST24 + WPA 120
Контроллер – беспроблемная более простая модель, оснащена лишь стандартными функциями: контроль оборотов вентилятора наддува, управление циркуляционным насосом, светодиодная индикация работы элементов. Установка внешних датчиков и систем автоматической подачи также не предусмотрена. Отличный выбор, однако за цену, сравнимую с более функциональными моделями. Вентилятор представляет из себя уже описанную выше наиболее распространенную модель.
Стоимость комплекта: 9 200-10 500 рублей.
KG Elektronik CS-18S + DP-120
Польский контроллер KG Elektronik CS-18S является одним из самых современных и функциональных на рынке. Отличается наличием сенсорного экрана управления, возможностью контроля вентилятора, циркуляционного насоса, ГВС, системы автоматической подачи. Насос ГВС можно сделать приоритетным, также имеются особые, адаптированные под каждый из видов топлива режимы: дерево, дерево и уголь, уголь, опилки. Предусмотрены и все существующие защитные механизмы: от перегрева и замерзания, остановки циркуляционного насоса.
Вентилятор KG Elektronik CS-18S + DP-120 также является одним из лучших. Отличается асинхронным двигателем и высокой производительностью при относительно небольшом уровне шума до 63-65 дБ. Имеет металлическую заслонку на выходе, блокирующую обратный поток выхлопных газов.
Стоимость комплекта: 11 000-12 500 рублей.
Цены: итоговая таблица
| Производитель и модель | Цена комплекта, руб. |
| ATOS + WPA 120 | 9 200 |
| КОМФОРТ-ЭКО + NWS-100 | 8 900 |
| Tech ST24 + WPA 120 | 9 800 |
| KG Elektronik CS-18S + DP-120 | 11 200 |
Подключение автоматики к твердотопливному котлу
Процесс монтажа начинают с вентилятора, который устанавливается на дверцу подачи воздуха или зольника. Во многих современных твердотопливных моделях уже присутствуют места и отверстия под крепление наддува. В противном случае необходимо просверлить отверстия самостоятельно и зафиксировать вентилятор наддува четырьмя болтами.
Обратите внимание на наличие термоустойчивой прокладки: она обязательна, но имеется не на всех моделях вентиляторов. В итоге турбина должна быть установлена в соответствии с фото ниже.
Второй шаг – монтаж и подключение самой автоматики к твердотопливному котлу. Устанавливается контроллер сверху или сбоку корпуса через предназначенные для этого отверстия устройства. Несмотря на то, что корпус многих контроллеров сделан и термостойких материалов, желательно установить устройство на наиболее холодную часть корпуса котла, при необходимости подложив термостойкую прокладку из негорючего материала.
Осталось лишь соединить все элементы и подключить контроллер к электросети. Подробная схема подключения всегда указана в инструкции автоматики, например, так выглядит схема подключения к блоку управления Komfort ЭКО:
Как производится настройка
Подробный алгоритм настройки так же зависит от модели и всегда описан в инструкции. В общих чертах настройка подразумевает такой порядок действий:
- Установка температуры включения циркуляционного насоса – позволяет включать насос не сразу, а когда теплоноситель уже прогреется, необходима для предотвращения образования конденсата (обычно устанавливают значение в 50°C).
- Установка желаемой температуры отопительного контура или воздуха в помещении, в зависимости от модели и органов управления.
- Установка скорости вращения вентилятора (от 1 до 10) или выбор одного из автоматических режимов контроля его оборотов. При полностью ручной настройке наддува также нужно задать параметры времени работы вентилятора и периодичность его включения в режиме поддержки горения.
- Закладка топлива и розжиг котла. Контроль его работы и, при необходимости, корректировка параметров.
В некоторых моделях также можно запрограммировать работу на сутки или неделю вперед, установить температурный порог, после которого вентилятор начнет плавно снижать обороты и т.д.
RMNT.RU В /В Статьи и обзоры В /В Инженерные системы В /В Отопление и теплоснабжение
Из данной статьи вы узнаете, какие проблемы могут возникать вВ автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, аВ главное, разберёмся, какие действия необходимо предпринять для диагностики иВ устранения данной неисправности.
Материалы из сети:
Читайте также
Чем утеплить межпанельные швыВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответахВыгодное электрическое отопление тепловым насосом Electrolux VikingНовинка от Royal Thermo — панельные радиаторы из сталиЗамена радиаторов отопления вВ квартире
Специальные предложения
| Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand | 12В 306.60В рубКупить | |
| Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric | 1В 707.75В рубКупить | |
| Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric | 1В 842.80В рубКупить | |
| Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM | 3В 838.20В рубКупить | |
| Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK | 1В 052В рубКупить | |
| Софтстартер PSR9-600-70 4кВт 400В (100-240В AC) | код. 1SFA896105R7000 | ABB | 8В 182.90В рубКупить | |
| Софтстартер PSR12-600-81 5,5кВт 400В (24В DC) | код. 1SFA896106R1100 | ABB | 10В 608В рубКупить |
Бытовые котлы отопления, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователя. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.
Автоматические блоки напольных котлов
Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:
- Затухание пламени основной горелки вследствие задувания либо по другим причинам.
- Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
- Падение давления природного газа в основной магистрали ниже критического уровня.
Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.
В различных моделях газовых напольных котлов от разных производителей применяется энергонезависимая автоматика следующих видов (марок):
- итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
- польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
- американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
- отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».
Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.
Газовые клапаны бренда SIT Group
Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.
Точные названия трех используемых моделей выглядят так:
- 630 SIT;
- 710 MiniSIT;
- 820 NOVA.
Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.
Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:
- При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.
- Удерживая основную рукоятку 30 секунд, вы позволяете термопаре прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20—50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
- Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.
- При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.
Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.
За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:
- Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
- Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
- В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90—95 °С.
Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:
Отличия моделей 710 MiniSIT и 820 NOVA
По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:
- 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
- главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
- блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
- в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
- добавлен стабилизатор давления газа.
Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.
В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:
- Изделие оборудовано разъемом для подключения комнатного термостата и погодозависимой автоматики. Теперь отопительный агрегат способен поддерживать температуру воздуха в квартире.
Схема подключения выносного термостата с источником внешнего питания - Появилась модификация с собственным источником питания – термогенератором, монтируемым на планке рядом с пилотной горелкой, как изображено на схеме. Принцип действия схож с термопарой, но величина вырабатываемой ЭДС гораздо больше.
В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30—70 кВт).
Польская автоматика «Каре»
Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.
Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:
- газовый фильтр;
- клапан – регулятор давления газа;
- отдельно стоит термостат с регулирующей рукояткой;
- мембранный термостатический клапан;
- кнопка пьезоэлектрического воспламенителя.
Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.
Изделия отечественных фирм
Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.
Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.
Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и своевременно обслуживать, благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:
Электроника настенных агрегатов
Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.
Важный момент. Невзирая на множество «наворотов», внедренных в конструкцию мини-котельных, функциями безопасности по-прежнему ведает механика. Три типа аварийных ситуаций, перечисленных выше, будут отрабатываться аппаратурой независимо от наличия напряжения в электросети.
Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:
- После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
- Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
- Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
- Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
- Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.
Примечание. В турбированных котлах с закрытой камерой сгорания контроллер вдобавок запускает и отключает вентилятор.
В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.
По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:
Заключение
Многие домовладельцы самостоятельно занимаются обслуживанием своих отопительных агрегатов. Отсюда возникает интерес к работе автоматики газовых котлов различных типов. Мы осветили данный вопрос, но не советуем самостоятельно ремонтировать клапаны безопасности, если вы не разбираетесь в теме. Максимум, что можно сделать, — прочистить сетчатый фильтр, заменить негодную мембрану либо электромагнит. Настройку пламени горелки или запальника лучше доверить мастеру–газовщику.
Примечание. В статье использованы материалы производителя котлов «Лемакс», размещенные на официальном ресурсе.
Используемые источники:
- https://sovet-ingenera.com/otoplenie/kotly/avtomatika-dlya-gazovyx-kotlov-otopleniya.html
- http://oteple.com/osobennosti-rozzhiga-raznyx-modelej-gazovyx-kotlov/
- https://gradusplus.com/kotly/tverdotoplivnye/avtomatika/
- https://www.rmnt.ru/story/heating/avtomatika-dlja-gazovyx-kotlov-ustranenie-problem-srozzhigom-zapalnika.737158/
- https://otivent.com/avtomatika-dlja-gazovogo-kotla-otoplenija
