Электросчётчик Энергомера СЕ301 – трёхфазный многотарифный прибор по учёту затраченной энергии (её активной составляющей) и других характеристик сети при подключении к трёх- и четырехпроводным сетям переменного электротока. Кроме бытовой сферы, аппарат может использоваться в условиях промышленных или коммунальных предприятий, офисных учреждений и других категориях потребителей для расчётов за использованные энергоресурсы.
Вид счётчика – Энергомера СЕ301
Устройство и принцип работы
Аппарат состоит из следующих элементов и узлов, расположенных в пластиковом корпусе:
- блока питания;
- измерительного модуля с жидкокристаллическим дисплеем;
- токовых датчиков;
- автономной памяти;
- встроенных часов;
- дополнительных устройств для подключения к системе централизованного контроля.
Аппарат снабжён испытательным выходом и интерфейсом для подключения сторонних устройств.
Принцип работы предполагает математическую обработку данных с отображением результатов на жидкокристаллическом дисплее. Параллельно сведения записываются на плату памяти устройства.
Для обеспечения бесперебойной работы устройства при отключении подачи энергии, возможно подключение к прибору внешнего источника питания.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Класс точности | 0,5S или 1 |
| Диапазон входных сигналов: | |
| Номинальный или базовый ток, А | 5 или 10 |
| Максимальный ток, А | 10, 60, 80 или 100 |
| Номинальное напряжение, В | 3х57,7/100 или 3х230/400 |
| Диапазон рабочих температур окружающего воздуха, °С | -40… +60 |
| Диапазон значений постоянной счетчика, имп/(кВт*ч) | от 450 до 8000 |
| Рабочий диапазон изменения частоты, Гц | 50±2,5 или 60±3 |
| Стартовый ток (чувствительность), мА | 0,001Iн или 0,002Iн или 0,002Iб |
| Полная мощность, потребляемая каждой цепью тока, В*А, не более | 0,1 |
| Полная (активная) мощность, потребляемая цепью напряжения (без учета модулей связи), В*А (Вт) | 9 (0,8) |
| Полная (активная) мощность, потребляемая цепью напряжения (с учетом модулей связи), В*А (Вт) | 15 (3) |
| Длительность хранения информации при отключении питания, лет | 10 |
| Число тарифов | 4 |
| Число временных зон в сутках | до 12 |
| Масса, кг, не более | 3,0 |
| Способ крепления | Рейка ТН35, винты |
| Габаритные размеры, мм: | |
| Средняя наработка до отказа, час | 220000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 2400 |
S34S31R33
Документация
Руководство по эксплуатации: Смотреть
Формуляр: Смотреть
Описание типа: Смотреть
Декларация соответствия: Смотреть
Каталог производителя: Смотреть
Гарантия на прибор
Производителем гарантируется соответствие счётчика положениям государственных нормативов, предъявляемых к метрологическому оборудованию.
Если прибор выйдет из строя по причине заводского брака до истечения 7-ми лет от даты выпуска, возможен бесплатный ремонт в сервисном центре изготовителя или замена изделия. Гарантийное обслуживание не распространяется на приборы, вышедшие из строя по причине механического повреждения или другим нарушениям правил эксплуатации.
Ошибки выводимые на ЖКИ
Подробнее про ошибки можете прочитать в документе со страницы 48(смотрите в разделе документация): Руководство по эксплуатации
Преимущества прибора
Достоинства изделия в следующих качествах:
- многофункциональности;
- возможности дистанционного контроля;
- большом временном промежутке между поверками и нормативном сроке службы;
- современном и привлекательном дизайне;
- надёжной защите от несанкционированного воздействия;
- низкой погрешности измерения;
- возможности учёта по четырём тарифам.
Разновидности счётчика
Модель снята с производства. Выпускались следующие разновидности приборов с моделями корпусов R33 и S31:
- 003 JAVZ – исполнение класса точности 0.5S, с фазным напряжением 57,7 В при общем – 100 В, величина базового и предельного тока соответственно 5 и 10 А, оборудовано оптопортом, интерфейсом RS485, электронной пломбой крышки клеммного отсека и с расширенным набором параметров;
- 043 JAVZ – от предыдущей модели отличается параметрами напряжения (по фазе – 230 В, общее – 400 В);
- 145 JAQVZ – отличается классом точности 1, токовыми параметрами – 5 и 60 А и наличием реле управления внешним коммутационным устройством;
- 145 JAVZ – аналог предыдущего устройства, но без указанного реле;
- 146 JAVZ – разница в величине предельного тока, составляющего 100 А.
Расшифровка маркировки счётчика – Энергомера СЕ301
Снятие показаний
Снятие показаний может производиться в автоматическом режиме, когда параметры сменяются периодически или в ручном – переключением кнопки “КАДР”. При начальном нажатии включается подсветка дисплея, при каждом последующем переход от одного пункта меню к другому.
Применение кнопки “ПРСМ” позволяет определить значение показателя по определённой дате.
Тарифы обозначаются символами от Т1 до Т4, расположенными в левом верхнем углу экрана. Значение киловатт часов выводится в виде 6-ти разрядов, два из которых (правее точки) указывают дробную часть числа, не принимаемую в расчёт.
Назначение символов на индикаторе
Для снятия показаний необходимо:
- Записать текущее значение по тарифу Т1.
- Отнять от него результат снятия данных в прошлом месяце.
- Разницу умножить на величину тарифа.
- Последовательно повторить процедуру для следующих тарифов.
- Суммировать итоговые результаты.
Можно ли сэкономить
Прибор надёжно защищён от вмешательства в работу. Дополнительная гарантия защиты – удалённый контроль и фиксация данных во встроенной памяти. Чтобы сэкономить, потребителю необходимо разумно расходовать энергию, правильно эксплуатировать оборудование, не перегружая электросети.
Подключение счётчика
Счётчик устанавливается на ДИН-рейку или крепится винтами, исходя из типа применённого корпуса. Подключать прибор должен квалифицированный электромонтёр, предварительно отключив подачу энергии.

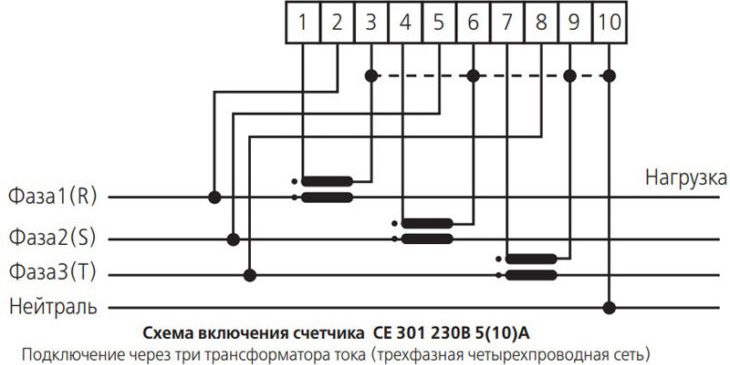

При подсоединении следует учитывать схему, приведённую в руководстве по эксплуатации и руководствоваться рекомендациями изготовителя.
После подключения, подачи энергии и настройки счётчика, прибор подлежит пломбировке. Представитель компании, подключавшей прибор, фиксирует в формуляре пуск изделия в работу записью в соответствующей графе.
CE301 R33
CE301 R33 Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный. Цена по запросу. В наличии на складе! Доставка по РФ! Технические характеристики CE301 R33
Корпус R33 — устанавливается на din-рейку и в щиток (счетчик комплектуется двумя крышками)
(Счетчик электроэнергии трехфазный микропроцессорный многофункциональный универсальный)
Варианты исполнения CE301 R33
CE301 R33 043-JAQZ
CE301 R33 043-JAZ
CE301 R33 145-JAQZ
CE301 R33 145-JAZ
CE301 R33 146-JAQZ
CE301 R33 146-JAZ
Условные обознаяения CE301 R33
- Тип корпуса:R33 — для установки на рейку и в щиток.
- Класс точности по активной энергии: – 0,5S; 1 – 1
- Номинальное напряжение:4 – 230В
- Номинальный, базовый (максимальный) ток:3 – 5 (10) А; 5 – 5 (60) А; 6 – 5 (100) А.
- Дополнительные исполнения:J — оптопорт;A — RS485;Q — реле переменного тока для управления внешним коммутационным устройством;Y — на два направления учета;V — электронная пломба клеммной крышки;Z — резервный источник питания.
Нормативно-правовое обеспечение CE301 R33
- Соответствует ГОСТ Р 52320-2005.
- Соответствует ГОСТ Р 52322-2005.
- Соответствует ГОСТ Р 52323-2005.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.)
Характеристики надежности CE301 R33
- Средняя наработка на отказ — 220 000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.
Счетчик CE301 R33 обеспечивает
- Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
- Сохранение расчетных показателей и констант пользователя не менее 16 лет, ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения.
- Фиксацию 20 последних корректировок времени, изменения установок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Точность измерений при изменении направления тока в фазной токовой цепи.
- Управление нагрузкой с использованием внешнего коммутационного устройства.
- Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
- Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
- Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
- Сигнализацию об отклонении от лимитов по мощности и потреблению.
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
Функциональные возможности CE301 R33
Счетчик обеспечивает учет и вывод на индикацию:
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
- графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
- максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам;
- параметров сети.
Счетчик обеспечивает задание следующих параметров:
- текущего времени и даты;
- разрешение перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
- до 12 дат начала сезона;
- до 12 зон суточного графика тарификации и до 36 графиков тарификации;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Особенности электросчетчика CE301 R33
- Наличие оптического интерфейса.
- Реле сигнализации превышения лимитов потребления.
- Для монтажа на плоскую поверхность счетчик комплектуется специальной крышкой закрывающей доступ к тоководам.
- Интерфейс RS485.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Технические характеристики CE301 R33
| Наименование параметров | Величины |
|---|---|
| Класс точности | 0,5S; 1 |
| Число тарифов | 4 |
| Частота измерительной сети, Гц | 50 ± 2,5 (60±2,5) |
| Номинальное напряжение для счетчиков прямого включения, В | 3*230/400 |
| Базовый — максимальный токи для счетчиков прямого включения, А | 5(10); 5(60); 5(100) |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,1 |
| Диапазон рабочих температур, °С | от минус 40 до плюс 60 |
| Габаритные размеры, мм | |
| Масса, не более, кг | 1 |
| Степень защиты по ГОСТ 14254-96 | IP50 |
Установка счетчика электроэнергии позволяет вести точный учет потребляемого электричества и экономить финансы, подобрав наиболее выгодный тариф. Хорошо подходят для этой цели отечественные приборы Энергомера СЕ 301. Потребителю, решившемуся установить такой прибор, нужно знать, как правильно снимать показания.
Фронтальная панель прибора модели R33 043-JAZ
Габаритные размеры
Серия СЕ 301 включает в себя две разновидности, различающиеся между собой исполнением корпуса и способом монтажа. Отличаются они и размерами: варианты S имеют линейные габариты 21*17,5*7,15 см, модели R33 – 7,25*14,3*15,15 см.
Габариты счетчиков марки R33
Нормативно-правовое обеспечение
Энергомера СЕ 101
Приборы серии СЕ301 соответствуют госстандартам, снабжены сертификатами и занесены в Государственный реестр средств измерений. При монтаже устройства и подключении к электросети необходимо произвести первичную поверку в присутствии представителя компании-поставщика электроэнергии. Если работающий счетчик не проходил процедуру поверки, его использование считается несанкционированным.
Характеристики надежности
Какие бывают счетчики электроэнергии Нева?
В прилагаемой документации указаны следующие данные:
- До того, как прибор выйдет из строя, он способен функционировать 160 000 часов.
- Гарантия на устройство распространяется на первые 48 месяцев, прошедшие с даты выхода (сюда входит и время хранения до подключения к сети).
- Межповерочный интервал составляет 10 лет. При проведении повторной поверки счетчик придется отключить и снять с рейки.
- В среднем прибор способен прослужить 30 лет.
Важно! Потребителю нужно подготовить паспорт устройства и подготовиться принять один из двух экземпляров акта, составляемого представителем компании, поставляющей электричество. По окончании процедуры документы надлежит убрать и бережно хранить – они содержат информацию, которая пригодится для последующих поверочных и ремонтных работ.
Функциональные возможности
Счетчики электроэнергии: как узнать номер, класс точности и тип прибора
Подробно ознакомиться с ними с учетом конкретной модели можно, изучив инструкцию по эксплуатации прибора Энергомера СЕ 301. Устройства рассчитаны на эксплуатацию в цепях переменного электротока с тремя фазами. Учету и регистрации подвергаются:
- объем использованной активной энергии за последние полтора месяца в сумме и накопленный объем до любой даты в рамках этого периода;
- показания за текущий месяц и 12 предшествующих ему;
- наибольшая активная мощность за текущий и любой из 12 предыдущих месяцев.
В устройстве можно задавать ряд показателей:
- даты начала сезона (до 12 записей);
- коэффициенты трансформирования напряжения и электротока;
- области дневного графика тарификации и сами эти графики;
- значения даты и времени суток;
- использование летнего времени (с установкой дат перехода на оное и обратно);
- определенные дни, когда учет отличен от стандартного (не более 32 таких дней).
Особенности электросчетчика
Приборы снабжены выходными устройствами: оптопортом и передающим блоком с гальванической изоляцией. Несанкционированное внесение модификаций в данные блокируется настройками интерфейса. Пользователь может установить двухуровневую парольную защиту.
Важно! Одна из особенностей устройств – способность нормально функционировать при экстремальных температурах воздуха. Однако они не должны опускаться ниже -40 градусов или подниматься выше 60.
Интерфейсы
Набор интерфейсов конкретного устройства может быть определен по названию модели. Оно содержит латинские литеры, соответствующие определенным интерфейсным конфигурациям:
- J – оптический порт;
- R1 – RF433 с вмонтированной внутрь антенной;
- R2 – он же, но с наружной антенной;
- Е – RS232;
- A – RS485;
- G – GPRS, GSM;
- P – PLC.
Дополнительные функции
Пользователь может настроить реализацию прибором следующих возможностей:
- оповещение об отклонении от заданных лимитов по затратам и мощности;
- приведение к первоначальным данным с использованием коэффициентов трансформаторных устройств;
- ручная корректировка часового хода (разовая за сутки, 0,5 мин. в ту или другую сторону);
- коррекция нагрузки (с применением диспетчерной команды) посредством наружного аппарата коммутации или устройства дифференциального тока;
- вывод учетных данных на жидкокристаллический дисплей прибора с заданной частотой (время между повторениями может достигать 255 с.);
- запись последних 100 инцидентов исчезновения напряжения и его выхода за рамки установленного диапазона.
Разновидности
Существуют 2 категории моделей этих приборов. Те, чье название начинается на S, монтируются на щиток, имеющие код R33 – на дин-рейку формата ТН-35.
Структура условного обозначения
CE301 R33 043 JAQZ
Цифровая кодировка 043 означает:
- 0 – класс точности по потребляемой электроэнергии – 0,5S;
- 4 – напряжение эксплуатации – 230 В;
- 3 – номинальное значение основного электротока – 5 А, наибольшее – 10 А.
Латинские литеры в названии модели расшифровываются так:
- J – оптический порт;
- А – интерфейс RS485;
- Q – реле, управляющее сторонним устройством коммутации;
- Z –увеличенный список показателей.
CE301 R33 043 JAZ
Как видно по буквенно-цифровому коду, прибор отличается от предыдущего отсутствием реле, соединяющегося с коммутационным аппаратом.
CE301 R33 145 JAQZ
Цифра 1 вместо 0 здесь означает, что класс точности прибора – 1. Цифра 5 указывает на увеличение максимального тока до 60 А.
CE301 R33 145 JAZ
Электросчетчик класса 1 без встроенного реле управления коммутацией.
CE301 R33 146 JAQZ
У изделий с цифрой 6 максимально возможное для этой линейки предельное значение тока – 100 А. Базовый ток эксплуатации для этой модели, как и для всех остальных, равен 5 А.
CE301 R33 146 JAZ
От предыдущего отличается отсутствием реле.
S31
Эти приборы предназначены для монтажа в щиток. Некоторые варианты рассчитаны на 2 направления учета (об этом свидетельствует литера Y в кодировке названия).
S34
Буквы в кодах разных вариантов исполнения для этой и предыдущей групп имеют те же значения, что и для R33-вариантов. Используемые цифры немного отличаются: присутствуют модели, рассчитанные на номинал напряжения 57,7 В (цифра 0 вместо 4), классу точности 0,5S соответствует цифра 5, а 1 – 7.
Эксплуатация прибора
Данные о том, сколько электроэнергии было использовано, фиксируются на электронном экране прибора. Изменение данных реализуется автоматически, но им можно управлять и вручную. Также пользователь может настроить параметры автоматической калибровки. В устройстве используется электронный механизм счета с восемью разрядами. Последние 2 цифры на дисплее обозначают дробную часть числа киловатт.
Установка и подключение
Для реализации монтажных работ необходимо наличие аттестата по электрической безопасности и допуск к электроустановкам, находящимся под напряжением до 1000 Вт. Рекомендации по подключению устройства подробно описаны в руководстве пользователя. Одновременно с установкой необходимо провести процедуру поверки в присутствии представителя организации, занимающейся поставкой электричества.
Как снять показания с прибора
Сначала пользователю нужно найти режим, в котором демонстрируется суммарный расход электротока по тарифным планам (он называется Total). Дальнейшая навигация реализуется через быстрые отрывистые нажатия рабочей клавиши. Т01 показывает потребление по дневному плану, Т02 – по ночному, Т03 и Т04 – по двум дополнительным тарифам. Для снятия месячных показаний записывают общий расход и данные по каждому из планов без добавочных знаков. Чтобы посчитать плату, учитывают только целую часть чисел.
Если потребитель пользуется одним тарифом, он вычитает из Total последнюю заплаченную сумму и умножает на стоимость 1 кВт, принятую в его населенном пункте. При использовании двух или более планов производятся записи соответствующих значений из диапазона Т01-Т04, из них вычитается предыдущая плата, и производится умножение на цену 1 кВт по данному тарифу.
Расшифровка знаков дисплея прибора
Возможные ошибки
Иногда прибор может выдавать ошибку функционирования (на дисплее обозначается как Err или Error с определенным кодом). Расшифровку кодов ошибок и мероприятия по их устранению пользователь найдет в инструкции.
В целом приборы данной группы отличаются неприхотливостью к внешним условиям и подходят для установки как в квартирах и жилых домах, так и в офисах и административных помещениях. Наличие нескольких тарифов и гибкость настроек устройства позволят оптимизировать учет.
Видео
</ul></ul>
В наличииОптом и в розницу
от 216 руб.
- 216 бел. руб/шт. при заказе от 2 шт.
Перезвоните мнеОставьте свой номер телефона и представитель компании свяжется с вами.
- +375 показать номер +375(29)3871557
- +375(17)3774557
- +375(17)3774558
- Условия оплаты и доставки
- График работы
- Контакты
- Телефон:+375(29)3871557+375(17)3774557+375(17)3774558
- Адрес: Ул. Мележа, 5, к.1, офис 206, Минск, Беларусь
- Email: ooo.tarss@gmail.com
- Производитель и гарантия
Характеристики
| Основные | |
|---|---|
| Производитель | ООО «Энергомера» |
| Страна производитель | Беларусь |
| Состояние | Новое |
| Тип индикатора | ЖКИ |
| Количество фаз | 3 |
| Тип подключения | Трансформаторное |
| Номинальное напряжение | 57/100, 230/400 |
| Номинальный ток | 5.0 (А) |
| Максимальный ток | 100.0 (А) |
| Минимальная рабочая температура | -40.0 (°С) |
| Максимальная рабочая температура | 60.0 (°С) |
| Гарантийный срок | 24 (мес) |
Спецификация ce301_rukovodstvo.pdfИнформация для заказа
- Цена: от 216 руб.
Отзывы о товаре
- Подобные товары компании
Используемые источники:
- http://www.energomera.by/products/pfzip/ce301byr33
- https://myschetchik.ru/elektroenergii/se301
- http://electroschetchik.ru/ce301_r33.php
- https://amperof.ru/elektroenergia/schetchik/energomera-se-301.html
- https://ascue.deal.by/p66362170-schetchik-energomera-ce301.html
</h2>
