С появлением первых холодов, главной палочкой-выручалочкой в согревании наших жилищ и офисов, становятся не громоздкие масляные батареи или конвекторы, а небольшие и компактные тепловентиляторы.
Именно они позволяют за очень короткий промежуток времени, поднять температуру в комнате сразу на несколько градусов. Однако в результате эксплуатации, что называется по полной, рано или поздно наступает момент, когда дуйчик перестает работать. Что делать в этом случае? Бежать в магазин за новой моделью Scarlet (Скарлет), Saturn (Сатурн) или Comfort (Комфорт) и надеяться что они окажутся гораздо надежнее?
Стоят ведь они не очень дорого. Однако вовсе не обязательно покупать еще один тепловентилятор, если можно отремонтировать имеющийся своими руками.
Для того чтобы найти причину поломки, потребуется всего лишь 2 вещи — отвертка и мультиметр.
Самое главное определить, есть контакт в той или иной цепи, или его нет. Давайте рассмотрим подробнее как устроены тепловентиляторы, как их разобрать, что чаще всего выходит из строя и проследим последовательную цепочку проверки одного элемента за другим.
Шнур питания и плохой контакт</h2>
Первое что нужно сделать, это прозвонить и проверить целостность шнура питания и всех видимых контактов. Может вам вовсе и не придется далеко залазить во внутренности устройства, а беда окажется на «поверхности».
Для этого откручиваете и снимаете нижнюю или боковую крышку, в зависимости от вашей модели.
Имейте в виду, что центральные винтики изначально откручивать не стоит, так как на них крепится моторчик.
Уберёте их и все внутренности развалятся. Будет лучше, чтобы сам двигатель сидел закрепленным за одну из крышек.

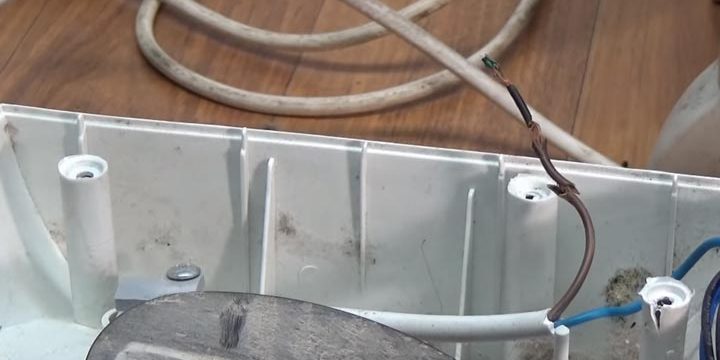

Далее находите контакты, куда приходят провода питания 220в. Если «повезет», иногда без всяких приборов можно сразу увидеть отгоревший проводок.
Садите его на место и весь ремонт заканчивается. Если проблема посерьезнее, то далее просто прощупайте и подергайте все клеммные зажимы.
Так как вентилятор в процессе работы вибрирует, вполне возможно, что какой-то из них элементарно отошел со своего места. Обнаружить плохой контакт на клеммнике можно и по характерным следам подгорания.
Часто такие дефекты становятся причиной того, что тепловентилятор самопроизвольно включается и выключается. Особенно когда его шевелишь и двигаешь.
Если выявили подобное, зачистите и затем протрите площадку ваткой смоченной в спирте.
Далее плоскогубцами слегка подожмите клемму и оденьте ее обратно.
Только после всех этих манипуляций, можно переходить к проверке измерительными приборами.
Переключаете тестер в режим прозвонки, и щупами поочередно проверяете целостность проводов питания. Для этого дотрагиваетесь до вводных контактов внутри вентилятора и металлических штырьков на вилке.
Если все исправно, тестер будет издавать звук или показывать нулевое сопротивление.
Если у вас при включении в сеть что-то работает, например крутится вентилятор, но воздух при этом холодный, то шнур конечно тут не причем. Его проверку в этом случае можно опустить.
Таким же образом прозванивается микровыключатель, который иногда встраивается в корпус.
Переключаете его клавишу и проверяете что цепь есть.
Эти штуки при больших токах очень часто выходят из строя. Ремонт в этом случае довольно простой. Два проводка подходящих к нему выкусываются и соединяются между собой напрямую.
Место соединения изолируется защитным колпачком СИЗ или простой изолентой.
Единственный минус — отныне тепловентилятор будет работать сразу же после того, как вы воткнули вилку в розетку.
Когда переключатель не причем, проверяете следующие элементы цепи. Кстати, не забывайте и про механическую часть.
Сразу после вскрытия корпуса, рукой попробуйте прокрутить лопасти. Они должны свободно вращаться.
Здесь необходимо убедиться, что ничего не заедает и нет никаких посторонних предметов застрявших на валу.
Переключатели и термостат</h2>
Какие еще электрические элементы в цепи могут выйти из строя? Сразу после проводов питания идет терморегулятор и переключатель режимов.
Снаружи корпуса это привычные всем » ручки — колесики».
Некоторые ошибочно принимают терморегулятор за элемент, регулирующий скорость вращения лопастей. На самом деле это биметаллическая пластина, и один из проводов питания от вилки приходит именно на нее.
Проверяется исправность этого элемента также мультиметром. Подводите два щупа к контактам и крутите ручку. В режиме прозвонки звук будет появляться и исчезать.
По той же схеме проверяется и переключатель режимов. Поворачивая его ручку, вы включаете один тен, два или просто ставите дуйчик в режим вентилятора без обогрева.
Только когда будете снимать клеммы для прозвонки, лучше заранее сфотографируйте их изначальное подключение на смартфон, дабы потом не перепутать контакты.
Токи в этих элементах гуляют не слабые — порядка 10А. Поэтому пропадание цепи в них не такая уж и редкость. Правда самую первую проверку термостата и 4-х позиционного переключателя можно сделать и «на нюх».
Выгорание контактов при такой нагрузке никогда не проходит бесследно. Дымить и вонять такие вещи будут точно.
Термозащита тепловентилятора</h2>
Если и здесь все в порядке, идем дальше. Непосредственно возле тенов находится сразу две системы защиты. Они состоят из биметаллической пластины и термопредохранителя на 121 градус.
Оба этих элемента в исправном состоянии должны давать цепь и издавать звук при прозвонке, т.е. показывать короткое замыкание через себя.
Имейте в виду, что здесь соединять напрямую ничего нельзя! Именно эта система обеспечивает защиту от пожара.
Уберёте ее, и никакие УЗИС и другие устройства от искрения вас не спасут.
Питание здесь подается на правый контакт сверху. Далее через предохранитель, напряжение поступает на левый разъем.
С этого разъема сверху подключается кулер и иногда неоновый индикатор. А снизу через термопластинку питание идет на два тена.
То есть при сгорании этого главного предохранителя, перестает работать как вентилятор, так и обогрев. При срабатывании биметаллической пластины, отключается только обогрев, вентилятор же продолжает по прежнему вращаться, охлаждая спираль.
С обратной стороны этой двойной защиты, на противоположные контакты нагревательного элемента, подходят проводки от переключателя режимов.
Включая его, мы подключаем в цепочку либо один тен, либо задействуем сразу две спирали. Получается, что на предохранитель подается фаза, а на контакты с обратной стороны через переключатель — ноль. Либо наоборот, в зависимости от того, как вы воткнули вилку в розетку.
Типичные схемы подключения тепловентиляторов обогревателей выглядят следующим образом:
Очень часто в этой цепочке, именно термопредохранитель является главной причиной неработоспособности всего устройства.
При этом его замена не так проста как кажется на первый взгляд. Не даром завод здесь использует заклепки, а не пайку.
Как заменить термопредохранитель</h2>
Паять здесь не рекомендуется, так как в процессе пайки температура поднимается свыше расчетных 121 градуса. Но если у вас выхода нет, придется использовать хороший теплоотвод.
Негодный предохранитель выкусываете и обрабатываете флюсом латунные отверстия в местах клепок.
Сам термопредохранитель, а именно подходящие к нему проводки, плотно обжимаете пинцетом или искривленными длинногубцами. Тем самым при пайке, тепло будет как бы отводиться через них, не доходя до самого корпуса.
100% отвода тепла вы конечно не добьетесь, но все же большая его часть уйдет именно через широкие губки инструмента.
Если вы вообще не хотите паять, то можно воспользоваться винтиками. Главное иметь достаточной длины отводы.
Загибаете их колечком, и в местах заклепок ставите маленькие винты. Этими винтиками закрепляете предохранитель на своем посадочном месте.
Подобрать и заказать себе нужный термопредохранитель на любую температуру и силу тока можно отсюда.
Если не нашли точно совпадающий по градусам, выбирайте модели с температурой от 110 до 140С, не более.
Термореле</h2>
Еще один предохранитель, а вернее термопредохранительное реле, защищающее сам двигатель, запрятан довольно далеко. Он предназначен для защиты обмоток от перегрева.
Такой же защитой снабжаются и обычные напольные вентиляторы. Подробно о специфике их проверки и замены, можно прочитать в статье по ссылке ниже.
Обычно он самовосстанавливающийся, то есть через какое-то время после остывания обмоток, дуйчик вновь можно запустить без каких-либо проблем. Выглядит это следующим образом.
Вы включаете холодный тепловентилятор в сеть, он работает некоторое время, после чего самопроизвольно перестают вращаться лопасти. Тэны по началу еще греют, а затем также вырубаются.
После остывания, как ни в чем не бывало весь цикл повторяется по новой. Если у вашего девайса подобные симптомы, и термостат тут не причем, то смотрите в сторону именно этой защиты обмоток.
Кстати, когда сгорает термопредохранитель на 121 градус, повнимательнее присмотритесь к биметаллической пластине после него. Скорее всего с ней также что-то не в порядке.
По идее она должна срабатывать раньше. В противном случае предохранитель в ближайшее время сгорит опять. Поэтому если есть какие-либо подозрения, лучше заменить обе детали сразу.
После ремонта, обязательно соберите все провода при помощи стяжек в один пучок и запрячьте подальше от лопастей. Иначе их может запросто перерубить винтом.
Дует, но не греет</h2>
А что делать и где искать, если тепловентилятор работает, дует холодным воздухом, но не греет? В этом случае основная проблема в биметаллической пластине, идущей после термопредохранителя.
Либо на ней отгорает припаянная нихромовая спираль тена, либо пропадает контакт на самой пластинке. Вновь вызваниваете все тестером и при необходимости зачищаете и подгибаете контактные площадки.
А еще проверить исправность таких пластин, можно путем прикосновения к ним разогретого паяльника. При достаточном нагреве, цепь разомкнется и тестер покажет обрыв. При остывании — замкнется.
Если же поврежден сам тэн, то здесь все-таки проще купить другой ветродуй, нежели заморачиваться с перепайкой нихрома.
Еще имейте в виду, что когда в схеме подключения двигатель дуйки «не сидит» строго после термопредохранителя, то его выход из строя, также будет причиной эффекта — вентилятор дует, но не греет. Как его заменить говорилось выше.
В тепловентиляторах немного другой конструкции, прямоугольной формы, также главными элементами защиты являются темропредохранитель и биметаллическая пластина. Расположены они под спиралью и сажаются тоже на заклепки.
Их прозвонка более проста, чем в предыдущих вариантах. Сначала ставите переключатель положений в нулевое состояние (отключено).
С обратной стороны проверяете тестером сопротивление на контактах заклепок. При выходе из строя хотя бы одного из элементов, никакого сигнала и звука от мультиметра не дождетесь. Сопротивление будет показываться равным бесконечности.
Поэтому далее вызваниваете элементы по отдельности. На фото ниже видно, что биметаллический размыкатель здесь не причем, у него цепь есть.
А вот предохранитель «дохлый».
При повреждении моторчика на любой модели (спираль греется, лопасти не крутятся и термореле при этом целое), единственное что вы можете сделать, это проверить клин вала от загрязнения пылью и другими посторонними предметами.
При более серьезных повреждениях, ремонтом движка заниматься не особо целесообразно. Здесь уже гораздо проще купить новый тепловентилятор.
//youtu.be/FdQeTUYOhSQ
Тепловентилятор может использоваться как дополнительное электрическое отопление для дома и дачи. Если Ваша система не справляется либо еще не включили центральное отопление в квартире, такие обогреватели могут прийти на помощь. Но что делать, если после лета тепловентилятор не включается либо дует, но не греет? В этом случае его можно постараться самостоятельно отремонтировать, что на самом деле не очень сложно. Далее мы предоставим самые частые причины поломки и способы ремонта своими руками.
Содержание:
Не реагирует при включении
Если тепловентилятор не включается при подключении к сети и нажатии кнопки, тут может быть несколько причин неисправности. Первое что нужно сделать – проверить электрический шнур, возможно при летнем хранении его где-нибудь перебили. Не помогло? Берем отвертку и мультиметр, после чего приступаем к самостоятельному ремонту тепловентилятора. Вероятнее всего причиной неисправности является блок предохранителей, один из которых сработал при перегреве.
На примере бытового обогревателя Scarlett SC158 рассмотрим в виде пошаговой инструкции, как починить тепловентилятор своими руками:
- Сначала выкручиваем винтики на задней крышке, их обычно 6 штук, как показано на фото.
- Далее прозваниваем мультиметром основные элементы цепи: термопредохранители, термостат, термовыключатель. Первый предохранитель можно увидеть сразу же, не снимая лопасти. Для обнаружения второго, который находится на двигателе, придется снять вентилятор. Самостоятельно прозваниваете цепь мультиметром и если действительно причиной является данный вариант поломки, покупаете в магазине точно такой же элемент и заменяете (стоимость не более 30 рублей).
- Если термопредохранители рабочие, проверьте блок управления обогревателя Поларис. Его можно найти по схеме, которая предоставлена в инструкции к прибору.
Обращаем Ваше внимание на то, что заменять предохранители тонкими проволочками (жучками), категорически запрещается. При таком способе ремонта тепловентилятора своими руками Вы сделаете пожароопасный обогреватель, который не будет срабатывать при перегреве!
Видео инструкция по ремонту:
Включается, но не нагревает
Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.
Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.
Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.
Лопасти не крутятся
Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.
Плохо работает
Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.
Вот и все советы по ремонту тепловентилятора своими руками! При самостоятельном выборе обогревателя рекомендуем отдавать предпочтение моделям с керамическим нагревательным элементом, а не спиралью. Больше советов по выбору тепловентиляторов для дома Вы можете прочитать в соответствующей статье!
Похожие материалы:
—>
Наступает зима, и мы вспоминаем о нагревательных приборах, которые были убраны весной в кладовки и на антресоли, и которые забыли отнести в ремонт, потому что они в конце февраля просто перестали работать. То ли устали, то ли что-то в них перегорело. Идти в сервисный центр не хочется, потому что по таким пустякам тратить свое время нет смысла, а покупать новый – «жаба давит». Что делать? Можно попробовать разобраться в конструкции нагревательного элемента и провести ремонт самостоятельно. Рассмотрим это на примере одного устройства. Попробуем разобраться в вопросе, как отремонтировать тепловентилятор своими руками.
Скажем прямо, в настоящее время производители этого вида отопительных бытовых приборов выпускают достаточно большую модельную линейку. Но все они практически имеют одну и ту же схему и устройство. Схема тепловентилятора проста. В ней установлен небольшой мощности электродвигатель, на вал которого насажена крыльчатка. Впереди на корпус устанавливаются нагревательные элементы спиралевидного типа, по которым пропускается электрический ток. Спирали нагреваются и передают свое тепло воздуху, который гоняет через них вентиляторная крыльчатка. Чем сильнее нагреваются спирали, тем больше тепла отдается помещению.
Проводим ремонт
В первую очередь необходимо разобрать корпус прибора. Обычно он состоит из двух частей, которые между собой соединены маленькими винтами. Их-то и необходимо открутить, используя отвертку.
Теперь, когда корпус разобран, необходимо осмотреть внутренности прибора на предмет обгоревших проводов или отсоединенных частей или узлов. Если такое обнаружено, тогда сгоревшие провода лучше заменить новыми, отсоединившиеся части хорошо прикрепить стандартными способами. Здесь важно качество и гарантии, что этого больше не повторится.
Если и в этом случае тепловентилятор не заработал, то надо искать более сложную причину его поломки.
- Если в процессе подключения вилки в розетку вентилятор даже не шелохнулся, не издал ни единого звука, то в первую очередь проверьте соединительный провод. Вдруг там образовался разрыв. Для этого вставьте вилку в розетку и пошевелите шнур, обычно место обрыва начинает контактировать и вентилятор может неожиданно заработать. Частенько в месте разрыва появляется искра и явно слышимый треск электрического тока. Поэтому совет – или замените шнур на новый, или сделайте разделку в месте обрыва и хорошо соедините провода с последующей изоляцией.
- Нередко могут сгореть два предохранителя: один термический, второй от перегрева. Расположены они обычно рядом друг с другом. Каждый из них необходимо прозвонить тестером. Если контрольный прибор показывает, что через них проходит электрический ток, то причину поломки надо искать в другом месте. Если тестер показывает, что ток не проходит, то проводить ремонт двух предохранителей нельзя. Их надо обязательно менять. Кстати, если вышел из строя только термопредохранитель, то его можно заменить перемычкой из медной проволоки. Со вторым предохранителем так поступать не рекомендуется. Есть большая вероятность возгорания вентилятора. Так что даже и не думайте об этом. Стоят оба прибора копейки, а заменить их можно за пару минут, используя обычный паяльник.
- Нередко сам вентилятор работает, воздух из нагревательного прибора выгоняется, а спирали не накаляются. То есть, агрегат работает, как обычный вентилятор. В этом случае нужно просто осмотреть спирали на предмет разрыва. Если такой обнаружен, то его можно отремонтировать, правильно соединив два конца проволоки. Для этого вам потребуется медная трубка, куда с двух сторон вставляются концы проволоки. Их предварительно надо выпрямить. Вставляете до упора, пока оба конца не столкнутся друг с другом. После этого обжимаете трубку, чтобы ее стенки зажали проволоку. Такое соединение самое надежное. Если вы просто перекрутите оба конца между собой, то через пару часов работы в этом же месте опять произойдет обрыв.
- Есть модели тепловентиляторов, в которых нет спиральной части, а установлен специальный нагревательный элемент. Если он вышел из строя, то не стоит думать над тем, делать ремонт или нет. Его просто надо заменить.
- Не работает группа включения и переключения режимов. Одна из самых распространенных видов поломок. Этот блок чаще всего является продукцией китайского производства, поэтому и быстро выходит из строя. Если сгорели наконечники, то их можно еще отремонтировать. Но если сгорел сам переключатель или терморегулятор, то только замена их на новые спасет ситуацию.
Сложная поломка
И еще одна очень сложная поломка, которую своими руками отремонтировать будет очень непросто. Поэтому ее хотелось бы рассмотреть отдельно. Обычно она характеризуется десятисекундной работой прибора, после чего он сам вдруг выключается. Здесь две причины:
- Первая – сгорел предохранитель, который расположен на первичной обмотке электродвигателя. Добраться до него будет непросто. Для этого вам придется разобрать движок и вытащить из него ротор. Проверяете предохранитель на проводимость. Если все нормально, значит, здесь сработала вторая причина. Если прибор перегорел, то его надо заменить или установить перемычку.
- Вторая причина самая неприятная – сгорел электродвигатель. Не будем вдаваться в подробности, как провести его ремонт. Это будет сложно и недешево, поэтому есть смысл выбросить вентилятор в мусорное ведро и купить новый агрегат.
Вот такие причины обычно встречаются, когда ваш тепловентилятор перестает работать. Как видите, справиться с такими поломками будет несложно. Электрическая схема нагревательного бытового прибора проста, встречается она у всех бытовых приборов, так что если вы справились с ремонтом вентилятора, то осилите и другие агрегаты.
Современный мир построен на электрической энергии. Такое выражение может показаться странным, но только для тех, кто не понимает истинную цену такого вида энергии. Дело в том, что из всех типов энергии, только электрическую можно превратить и преобразовать в любой другой вид. Хотите преобразовать электроэнергию в тепловую — на помощь придёт тепловентилятор.
Теплый дом и уют — залог счастливой и здоровой семьи. Современные жилые дома снабжены центральным отоплением, но паровая система не всегда эффективна и возможны некоторые сбои и неполадки. В частных домах также применяется в основном паровое отопление, но покупка и установка таких комплексов стоит немало денег, поэтому не нужно забыть про старый и добрый и обогреватель. Несколько типовых принципиальных схем тепловентиляторов показаны ниже:
Устройство работы обогревателя очень простое. Обогреватель — нагревательный элемент. Он состоит из нагрузки, которая подключается в сеть, в роли этой нагрузки-спираль. Тепловентилятор — тот же обогреватель, который дополнен воздушным винтом. Винт осуществляет отдув тепловой энергии со спирали, таким образом получается теплый воздушный поток направленного действия. Спираль в основном делают из нихрома. Тепловентилятор может иметь несколько режимов работы. Его также можно использовать в качестве обычного вентилятора. В таком случае отключается нагрузка (спираль) и устройство можно использовать в летнее время для охлаждения помещения. Любой современный тепловентилятор снабжен системой регулировки температуры. На рынке уже давно появились тепловентиляторы с ИК управлением. Такой вентилятор более «умный», при желании можно настроить на автоматическое управление температурой. Электродвигатель обычно применяется на 220 вольт, приспособленный работать на широком диапазоне питающих напряжений, поскольку сетевое напряжение может сильно отклонится от стандарта. Переключение режимов работы осуществляется компактным и удобным переключателем, при помощи встроенного реле. В тепловентиляторах обычно два нагревательных элемента, которые могут работать как совместно, так и одиночно. Скачать сборник схем тепловентиляторов можно тут.
Тепловентилятор может применяться в качестве дополнительного отопления в квартире, доме и на даче. Такие обогреватели могут понадобиться, если в квартире еще не включили центральное отопление или не справляется основная система. Однако, как и с любой техникой, вскоре может потребоваться ремонт тепловентилятора. В таком случае можно попробовать самостоятельно его отремонтировать.
Далее предоставим самые распространенные неисправности и способы их устранения.
Как разобрать тепловентилятор?
Если обогреватель перестал нормально функционировать, а внешний осмотр прибора не позволил определить причину неисправности, придется разобрать обогреватель для осмотра основных его элементов и последующего ремонта.
Рассмотрим, как разобрать современный микатермический обогреватель, собранный по сложной схеме. Зная, как справиться с поломкой такого обогревателя, без затруднений можно будет отремонтировать и любое другое устройство.
тепловентилятор разобран
Порядок разбора:
- Разбирать обогреватель нужно со стороны отверстия для сетевого шнура. Как правило, шнур входит с боковой стороны крышки.
Чтобы снять боковую крышку, необходимо открутить удерживающие ее винты, видимые и потайные. Один из потайных винтов может быть закрыт декоративной заглушкой ниже ручек управления прибором. Чтобы извлечь заглушку, нужно поддеть ее лезвием ножа или отвертки со стороны фиксатора, затем отвести фиксатор внутрь.</li> Откроется отверстие, где располагается винт крепления крышки обогревателя к его основанию.</li> Второй винт обычно спрятан под наклейкой, возле которой находится другая наклейка с предупреждением о снятии гарантии в случае повреждения пломбы.</li></ol>Совет! Если тепловентилятор находится на гарантии и у вас нет уверенности в положительном исходе ремонта, лучше обратиться в сервисный центр.
Теперь боковая крышка снята и открылся доступ к нагревательным элементам и контактам органов управления прибора.
Первичный осмотр основных элементов прибора
Прежде всего нужно осмотреть все провода, а также места их присоединения к разъемам и клеммам. Если внешний осмотр не принес результата, то следует проверить цепи с использованием мультиметра или тестера. Последовательность осмотра значения не имеет, но лучше начинать с сетевого шнура:
- Сетевой шнур.
Для начала нужно подготовить прибор, установить режим измерения сопротивления. Затем нужно прикоснуться концом щупа к штырю вилки, вторым коснуться по очереди концов зеленого и красного проводов. Устройство должно показать нулевое сопротивление одного из них.
Затем прикасаются концом щупа к другому штырю вилки, точно так же проверяя второй провод. Желательно при этом погнуть и подергать шнур, удерживая щупы. Сопротивление должно оставаться равным нулю.
Если полученное сопротивление существенно выше нуля, вилку нужно заменить.
- Переключатель режимов работы.
После сетевого шнура проверяется работа переключателя режимов обогревателя.
Вывод переключателя устройства, к которому подходит провод коричневого цвета, является общим, на него подается напряжение. Чтобы проверить переключатель, следует установить его в III-е положение, при котором совпадут общий вывод и остальные 2 вывода.
Теперь нужно измерить, какое сопротивление между выводами, оно должно равняться нулю. Если установить переключатель во II-е положение, средний контакт будет соединен лишь с одним из остальных.
В положении I — соединение только с непроверенным контактом.
В 0-м положении контакты не соединяются.
Если переключатель работает нормально, то поломки причину следует искать в другом месте.
- Биметаллический терморегулятор.
Принцип работы биметаллического терморегулятора основан на свойствах металлов — уменьшаться или увеличиваться при изменении температуры.
Если соединить пластинки из разных металлов, то пластика станет изгибаться при изменении температуры. А если установить электрический контакт на подобной пластинке, то посредством изгибания пластинки можно управлять включением/выключением электроприборов.
Для проверки терморегулятора нужно прикоснуться к его выводам щупами мультиметра, после чего повернуть ручку в любую сторону до упора.
Сопротивление терморегулятора во всем диапазоне вращения должно равняться нулю. Когда это не так, обычно бывает достаточно почистить контакты мелкой наждачкой.
- Нагревательные элементы.Микатермический нагревательный элемент включает два. У одного сопротивление 100 Ом, у второго -60 Ом. Для проверки следует измерить сопротивление между синим, коричневым и красным проводами.
- Датчик вертикального положения.
Датчик положения — это грузик на рычаге с пружиной, зацепленной за другой конец рычага. Когда обогреватель в вертикальном положении, этот грузик растягивает пружину, надавливая на встроенный микровыключатель. Напряжение поступает на нагревательные элементы.
Если наклонить обогреватель на бок, сила земного притяжения снизит воздействие на пружину. Она отведет рычаг от микровыключателя, что разорвет цепь и прекратит поступление тока на нагревательные элементы.От датчика идут 2 провода, коричневый и белый. Для проверки необходимо измерить сопротивление между ними. Когда обогреватель принимает вертикальное положение, датчик должен иметь сопротивление, равное нулю. При наклоне сопротивление должно равняться бесконечности.
- Термопредохранитель.От термопредохранителей идет пара белых проводов к шестиконтактному разъему. Прозвонкой мультиметра следует определить возможный обрыв цепи термопредохранителей. Если один из них неисправен, нужно их последовательно протестировать.
Собирается устройство в обратном порядке.
Ремонт наиболее частых неисправностей тепловентилятора
Не включается
Если устройство не включается при нажатии соответствующей кнопки, то эта неисправность может быть вызвана несколькими причинами:
- Сначала нужно проверить, не перебит ли электрический шнур.Если причина другая, то следует приступить к самостоятельному ремонту с помощью отвертки и мультиметра. Скорее всего причина заключается в блоке предохранителей — один из них сработал при перегреве.
- Затем выкручиваем винтики на крышке прибора.
Далее прозваниваем основные элементы цепи мультиметром: термовыключатель, термостат, термопредохранители.
Самостоятельно прозваниваете мультиметром цепь, и если причиной действительно является именно этот вариант поломки, то нужно заменить поврежденный элемент на идентичный.
- Если термопредохранители рабочие, то следует проверить блок управления. Блок управления можно найти на схеме, предоставленной производителем в инструкции к устройству.
Совет! Категорически запрещается заменять предохранители на тонкие проволочки (жучки). При данном способе ремонта обогревателя вы сделаете его пожароопасным!
Включается, но не дует
Если устройство работает, но не крутятся лопасти, то самая вероятная причина неисправности обогревателя — перестал работать мотор:
- В этом случае нужно проверить внутренности детали и прозвонить ее мультиметром. Возможно, износились подшипники — тогда их следует заменить.
- Также поломка может быть вызвана сильным загрязнением пылью, из-за которого тепловентилятор часто выключается либо не крутит лопасти. В этом случае следует протереть его тряпкой и капнуть машинного масла на электромотор между подвижной/неподвижной частью.
- Если это не помогло, то следует заменить сломанный мотор на новый, имеющий такие же параметры.
Включается, но не греет
Еще одна популярная поломка обогревателя — тепловентилятор не греет, дует холодным воздухом. В таком случае причиной неисправности, как правило, является нагревательный элемент — керамический ТЭН либо спираль.
Здесь все просто:
- Нужно проверить мультиметром сопротивление в цепи. И если где-то обрыв, необходимо поставить новый нагревательный элемент.
- Иногда обогреватель перестает греть из-за повреждения участка спирали. Тогда можно постараться отремонтировать тепловентилятор, соединив нихромовую спираль.
Сильно шумит, нестабильно работает
Обычно нестабильной функционирование электроприбора характеризуется десятисекундной работой, после чего вентилятор самостоятельно выключается. Здесь 2 причины:
- Сгорел предохранитель, расположенный на первичной обмотке двигателя. Чтобы до него добраться, нужно вытащить ротор, разобрав движок. Далее следует проверить проводимость предохранителя. Если деталь перегорела, необходимо заменить его либо установить перемычку. Если все в порядке, значит, проблема во второй причине.
- Сгорел электродвигатель. Если произошла эта поломка, то бесполезно пытаться самостоятельно его отремонтировать.
Куда обратиться и сколько будут стоить услуги сервиса по ремонту?
Оптимальным вариантом в случае поломки обогревателя является помощь специалиста. Можно вызвать мастера, который оперативно определит причину неисправности и найдет способ ее устранения.
Также можно обратиться в один из сервисных центров.
В Москве
- Мастерская «AEPerson», Адрес: м.Аэропорт, ул. Старый Зыковский пр-д, 3, Телефон: 8(495)236-9008
- Мастерская «Мультисервис», Адрес: ул. Гиляровского, 36, Телефон: 8 (495) 680-61-45
- Мастерская «IQ сервис» Адрес: м.Медведково Вилюйская д.4, Телефон: 8 (495) 374-98-70
В Санкт-Петербурге
- Мастерская «Юмедиа Сервис» Адрес: Маршала Жукова, 35 к. 1, Телефон: +7 812 777-23-75
- Мастерская «Импорт-сервис» Адрес: ул. Гороховая, д. 21, Телефон: +7 812 702-33-33
- Мастерская «HitehСервис» Адрес: ул. Белы Куна, д. 2, к. 1, Телефон: + 7 (812) 942-31-38
Самостоятельный ремонт тепловентилятора без знаний электротехники и наличия оригинальных запчастей может стать причиной полной утраты его работоспособности, а несоблюдение регламента ремонта и правил электробезопасности может вызвать короткое замыкание и даже пожар.
Так что рекомендуется обратиться в один из сервисных центров, специалисты которого произведут безопасный, качественный и грамотный ремонт электрических обогревателей при самостоятельной доставке техники в пункт приема или с выездом мастера на место.
Мар 31, 2018Используемые источники:
- https://domikelectrica.ru/remont-teploventilyatora-dujchika-svoimi-rukami/
- https://samelectrik.ru/teploventilyator-ne-greet-kak-pochinit-svoimi-rukami.html
- https://gidotopleniya.ru/ventilyatory/remont-teploventilyatora-svoimi-rukami-kak-provesti-8432
- https://el-shema.ru/publ/ehlektrika/ehlektroskhema_teploventiljatora/10-1-0-136
- https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/teploventilyatory/remont-teploventilyatora.html
