Электросчетчик ЦЭ 2727 У

Всем привет дорогие читатели! Сегодня в нашем обзоре рассмотрим прибор для учета активной электрической энергии ЦЭ 2727.

Электросчетчик ЦЭ 2727 — трехфазный, используется в трехфазных трех или четырех проводных цепях переменного тока. Производитель данного счетчика — группы промышленных компаний «ЛЭМЗ». Счетчик работает в многотарифном режиме где по стандарту с завода настроено 2 тарифа день и ночь. При желании можно запрограммировать счетчик на работу по одному тарифу если он более выгоден.

Какие разновидности счетчика встречаются:

ЦЭ 2727а</li>ЦЭ 2727м</li>ЦЭ 2727у</li>Основные функции:</ol>Учет электроэнергии в многотарифном режиме — по стандарту в счетчике запрограммированы 2 тарифа день/ночь, но можно расширить для ведения по 8 тарифным зонам.</li>Автоматическое снятие показаний по тарифам на 1 число месяца, и хранение в течение 4 месяцев.</li>Отображение максимумов энергопотребления и мощности</li>Снятие показаний по тарифам по заданным датам и времени и последующее хранение</li>

Технические характеристики

В зависимости от исполнения технические характеристики ЦЭ 2727 могут отличаться

</ol>

По напряжению счетчики могут быть одного из следующих вариантов:
- 3х220/380В;
- 3х380В;
- 3х57,7/100В
- 3х100 В
Номинальный и максимальный ток в зависимости от исполнения может иметь следующие значения:
- 5(10)А;
- 5(50);
- 10(100) А
Частота сети 50 Гц

Класс точности измерения

Класс точности ЦЭ 2727 соответствует 1 классу по стандартам которые прописаны в ГОСТ 30207-94. Классы точности 0,5 и 1 считаются довольно точными. Счетчики старых советских моделей имели класс точности 2 и 2,5.

Условия эксплуатации

Рекомендуемая температура окружающей среды, в которой может достоверно работать счетчик от -20 до +55 градусов Цельсия. Так же завод производитель готов увеличить диапазон температур от -40 до +55 по требования заказчика, если прибор планируется эксплуатировать в северных районах с низкой температурой.

Срок службы

Средний срок службы счетчика ЦЭ 2727 составляет не менее 32 лет. Что соответствует стандартному сроку эксплуатации большинства электросчетчиков. Чаще всего различается показатель минимальной наработки часов на отказ, у данного счетчика он равен 71 000 час непрерывной работы или около 8 лет. В некоторых моделях счетчиков данный показатель почти равен минимальному сроку службы, что говорит о более надежной конструкции счетчика.

Межповерочный интервал

Межповерочный интервал счетчика ЦЭ 2727 составляет 8 лет в независимости от того когда был введен в эксплуатацию прибор, или после длительного хранения. Для электросчетчиков разных моделей сроки поверки отличаются, в среднем поверку нужно проводить через 16 лет, но для этой модели как было сказано 8 лет. По некоторым данным для моделей ЦЭ 2727у ЦЭ 2727а ЦЭ 2727м интервал поверки может быть 16 лет, для точности посмотрите паспорт именно вашего счетчика. Если не проводить поверку расчет может вестись по тарифам как будто у вас не стоит счетчика, что выйдет намного дороже. Для поверки требуется паспорт для внесения в него отметки о дате поверки. Если прибор не прошел проверку то его требуется заменить.

Как снимать показания

Для отображения показаний по работе счетчика используется жк дисплей, на котором в автоматическом режиме выводится информация о дате, времени, мощности и показаниям по тарифам нарастающим итогом. Для снятия показаний переписываем значения по тарифу 1 и по тарифу 2. Числа указываются в киловатт/час kw*h. Значения записываются до запятой, после запятой правее это доли киловатт, при снятии показаний не учитываются.

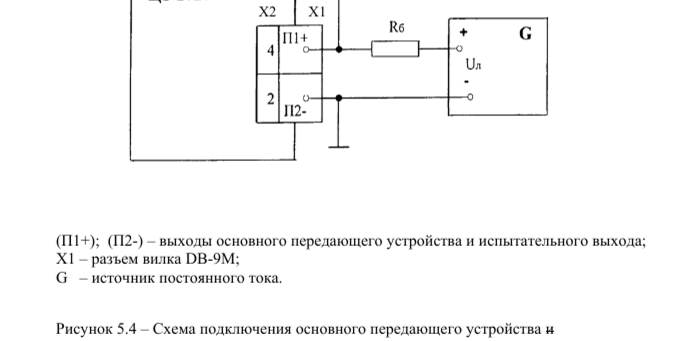

Схема подключения и установки

Схема подключения счетчика можно посмотреть в руководстве по эксплуатации в паспорте счетчика. При установке счетчика наклоны по вертикали или горизонтали не критичны. В зависимости от модели счетчика он может быть установлен прямым подключением, трансформаторного типа или монтироваться на DIN-рейку. Если у вас нет или утерян паспорт на счетчик прикладываем схемы подключения. Также ниже вы найдете паспорт для просмотра и скачивания.

Вся основная информация в статье взята из официального паспорта на счетчик. Если вы хотите более подробно изучить конфигурации счетчика, его настройку и правила пользования, вы можете просмотреть инструкцию которая находится в содержании паспорта на счетчик ЦЭ 2727.

Купить электросчетчики ЦЭ 2727 по России можно по цене от 2 000 до 5 000 руб, в зависимости от характеристик и количеству тарифов. Счетчики у которых 1 тариф и крепятся на дин рейку дешевле.

Паспорт и инструкция на счетчик

Прикладываем официальную инструкцию, в которой вы дополнительно можете найти нужную вам информацию Паспорт ЦЭ 2727.pdf

Трехфазные электронные счетчики электроэнергии цэ2727 используются для учета и замера активной электроэнергии в трехфазных трех- и четырех проводных электросетях переменного тока, в числе которых дифференцирование сезонам года, будним, выходным дням или по времени суток.

Счетчик цэ2727 можно устанавливать в системах АСКУЭ в роли первичных устройств учета для получения данных об электрическом потреблении при помощи телеметрических импульсных входов, модема для обмена информацией по силовой сети или иных цифровых показателей связи.

Описание счетчика цэ2727

Эти электросчетчики представляют собой конструкцию, которая обеспечивает замеры мгновенных показателей выходных сигналов напряжения тока, с дальнейшим вычислением активной электроэнергии и ее расчета по тарифам относительно заданных графиков тарификации, которые управляются от установленных часов с кварцевым показателем точности отчета.

Электросчетчики имеют такие основные блоки и узлы:

резистивные разделители тока в цепях напряжения;
измерительные трансформаторы напряжения в электроцепях тока;
учетный жидкокристаллический механизм с экраном на индикаторе для регистрации, показа и сохранения информации про учтенную энергию и остальных показателей;
электроузел с блоком питания и преобразователя электроэнергии, который используется для измерения выходных сигналов напряжения и тока, учета активной электроэнергии, тарификации скопленной электроэнергии, вывода данных на экран и выходные приборы;
электронный испытательный вход для поверки счетчика цэ2727;
входное импульсное устройство для подачи телеметрических данных в централизованные системы сбора информации;
пошаговый интерфейс обмена данными с внешним оборудованием или установленный модуль модема обмена информации по электрической сети;
диодный индикатор работы счетчика, который срабатывает вместе с испытательным входом.

Конструктивно счетчики цэ2727 сделаны в форме электрического модуля, крышки зажимов, прижимной платы и корпуса.

Корпус выполнен из кожуха и цоколя. Крепеж кожуха к цоколю и фиксация крышки прижимной платы подразумевает возможность установки пломб энергобытовой компании и госповерителя. Конструкция корпуса имеет уровень защиты IP 51 от попадания влаги и грязи. Цепи тока и напряжения электросчетчиков защищены от перепадов тока и напряжения.

С учетом комплектации КД и определенными требованиями клиента, счетчики цэ2727 имеют различные варианты исполнения конструкций:

по базовому или номинальному напряжению и току;
по виду подсоединения к сети: для прямого подсоединения и с помощью измерительных трансформаторов тока, либо с помощью измерительного трансформатора напряжения и тока;
по виду установленных входных интерфейсов для подсоединения к локальной сети обмена информацией;
по числу измерительных частей: двух- и трехэлементные.

Главные характеристики

Номинальная частота сети – 50 Гц;
Класс точности — 1,0;
Число тарифов 1-8;
Потребляемая мощность не больше 0,3;
Порог чувствительности – от 6% Ом;
Вес не больше 3 кг;
Часовая погрешность хода 24 ч/сутки.

Условия эксплуатации:

температура воздуха, -40/+60С;
воздушная влажность не больше 800%;
давление, мм. рт. ст. 80-106,8 кПа.

Счетчики цэ2727 создают измерение и показывают текущий показатель средней (за 60 с) суммарной активной мощности, которая проходит в 3-х фазах.

Предел возможной погрешности измерения проходящего показателя средней мощности 6 м указан в формуле:

§м = ±(5д±0,02-Рмакс/Рх), где

Рх — определение измеряемой мощности;
Р макс — определение наибольшей мощности.

Показ на ЖКИ учтенной электроэнергии происходит на 6 десятичных разрядах сразу же в кВт/ч, а текущее показание среднего значения — на 5 десятичных разрядах в Вт.

Функции счетчика цэ2727

Счетчик цэ2727 создает выполнение таких функций:

сезонное изменение графиков тарификации с указанием времени изменения сезонов;
многотарифный показатель использования активной электроэнергии с вероятностью задания льготных вариантов тарификации для праздничных, выходных и субботних дней;
указание даты и срока обмена информацией с внешними оборудованиями обработки информации, например, с ПЭВМ.
ежедневную фиксацию используемой электроэнергии на установленное время суток;
показ на ЖКИ энергии, выбранной по всем тарифам, показателей проходящей даты, времени, проходящей приблизительной активной мощности;
фиксацию получасовой постоянной мощности и учет дневных графиков тридцати минутной мощности;
ежемесячную фиксацию (на установленную дату и время) и сохранение зафиксированных показателей учтенной электроэнергии по каждому тарифу до четырех месяцев;
фиксацию наивысших показателей, а также даты и времени превышений заданного значения тридцати минутной мощности и выход сигнала о превышении заданной мощности;
фиксацию минимумов и максимумов тридцатиминутных мощностей с сохранением даты и времени их определения;
фиксацию корректировок учетного прибора цэ2727;
фиксацию выключений электрической сети.

Знак заверения вида

Знак заверения вида устанавливается на щиток счетчика цэ2727 сопроводительной документации типографским вариантом и на титульный документ.

Комплектация:

паспорт – 1 экземпляр;
счетчик цэ2727 – 1 штука;
комплект документов по среднему ремонту — 1 экземпляр;
коробка упаковки счетчика цэ2727 -1 штука;
протокол обмена RS485 — 1 экземпляр;
способ поверки — 1 экземпляр;
комплект для программирования — 1 штука.

Отсылается на основе договора по требованию компании, которая осуществляет техническое обслуживание, поверку и ремонт счетчика цэ2727.

Поверка счетчика цэ2727

Поверка счетчика цэ2727 делается по правилам ГОСТ 8.5842004 «Электросчетчики статические активной энергии переменного напряжения. Способ поверки» и по способу поверки АН2720.003И2 «Электросчетчики энергии трехфазные электрические счетчики цэ2727», разработанным ГЦИСИ «ВНИИМ им. Менделеева» 2008 года. Интервал между проверками — 8 лет.

Список главного оборудования для поверки:

оборудование для поверки счетчиков цэ2727 электронной энергии ЦУ 6800 (определение точности 0.30, номинальное напряжение 58,8/100; 100,220/380, 380 Вт, уровень замера силы 0,004-100 Ампер);
универсальное гофобойное оборудование УПУ10 (испытательный ток до 10кВт; погрешность силы тока ± 5%);
постоянный источник электропитания тока Б547 (выходная сила тока (0,10-30) В, мощность (0,02-30) Ампер);
частотомер счетный электронный ЧЗ63/1 (замер частоты 0,1Гц до 200МГц; наибольшая входная мощность 10 Вт.);
персональная ЭВМ, совместимая с ПК. Минимальные параметры: процессор Интел 80486; ОЗУ 8 Мб; свободное место на винчестере 4 Мб; экран, «мышка», клавиатура; синхронный порт СОМ 1 для подсоединения счетчика; провод; библиотека BWCCDTL; ПО для Windows95.

Разновидность трехфазных счетчиков цэ2727 утверждена метрологическими и техническими показателями, которые приведены на сегодняшний день в описании модели и метрологические обеспечены при изготовлении на заводе производства и во время работы. Счетчики цэ2727 имеют сертификат безопасности и ЭМС РОСС RU.ME48B02351.

ЦЭ 2727 У Прямоугольный корпус (классика)

Категория: Счётчики Производитель: ЛЭМЗ трехфазные

Трехфазный многотарифный электросчетчик

Предназначен для измерения и учета активной энергии в трехфазных трех- и четырехпроводных цепях переменного тока, в том числе дифференцированного по времени суток, будним, субботним и выходным (праздничным) дням и сезонам года.

Нормативно-правовое обеспечение ЦЭ 2727 У

— Сертифицирован и внесен в Государственный реестр средств измерений РФ.

— ТУ 4228-002-66036198-2011

Технические характеристики ЦЭ 2727 У

Наименование характеристики	Значение
Класс точности	1,0
Число тарифов	от 1 до 8*
Тип счетного механизма	ЖКИ
Номинальное напряжение, В	220/380; 57/100
Базовый (максимальный) ток, А	5(10); 5(50); 10(100)
Постоянная счетчика, имп/кВт-ч	От 50 до 160 000
Стартовый ток, % Iб (чувствительность, Вт)	0,4
Номинальная частота сети, Гц	50
Диапазон рабочих температур	от -40 до +60
Относительная влажность воздуха, %	90 при температуре 30С
Габаритные размеры, не более, мм	294 X 173 X 137*
Масса, не более, кг	3,0
Средний срок службы, не менее, лет	30
Гарантийный срок эксплуатации, мес.	48
Межповерочный интервал, лет	16

Особенности электросчетчика ЦЭ 2727 У

— Датчик тока в виде измерительного трансформатора тока.— Наличие вариантов исполнения с интерфейсом RS-485, PLC-модемом для использования в системах АСКУЭ.— Защита от хищений электроэнергии.— Ведение журнала событий.— Программное обеспечение выполняет функции управления режимами работы счетчика, архивирования данных об измеренной электрической энергии, хранения и передачи измерительной информации через цифровые интерфейсы.— Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны зажимной платы.— Основные передающие устройства и испытательные выходы конструктивно объединены и гальванически изолированы от электрической энергии.— Технологический запас по классу точности.— Устойчивость к климатическим, механическим и электромагнитным воздействиям.— Гарантийный срок эксплуатации – до 48 месяцев— Межповерочный интервал – 16 лет— Средний срок службы – не менее 30 лет.

Габаритные размеры счетчика ЦЭ 2727 У

Свидетельство об утверждении типа
Декларация соответствия
Описание типа

Наш адрес 350005, г. Краснодар, а/я 1825</li>Контакты: </li>(495) 369-56-03; </li>info@yse-electro.ru</li>Счетчик электроэнергии электронный ЦЭ-2727МОписание, характеристики: Электросчетчик ЦЭ-2727М предназначен для учета и измерения активной электроэнергии в трехфазных сетях переменного тока частотой 50Гц. Наличие профиля мощности. Интерфейсы RS232 или RS485. С силовым модемом. Технические характеристики: Класс точности: 1,0 Номинальное напряжение, В: 3х220/380; 3х380; 3х57,7/100; 3х100 Номинальная частота сети, Гц: 50 Номинальный-максимальный ток, А: 5(10); 5(50); 10(100) Количество тарифов: 2 Информационная емкость в каждой тарифной зоне, Квт/чч: 999999 Погрешность встроенных часов, с/сутки: ±1,0 Рабочий диапазон температур, °С: от -25 до +55 Минимальная наработка до отказа, ч: не менее 141000 Межповерочный интервал, лет: 8 Средний срок службы, лет: не менее 30 Габаритные размеры, мм: 294x173x127 Масса, кг: 2,0назад

Трехфазный многотарифный электросчетчик ЦЭ 2727 У.

Нормативно-правовое обеспечение

Соответствует ГОСТ Р 52320-2005
Соответствует ГОСТ Р 52322-2005
Соответствует ГОСТ Р 22261-94
Сертифицирован и внесен в Государственный реестр средств измерений РФ.

Наименование характеристики	Значение
Класс точности	1,0
Число тарифов	от 1 до 8*
Тип счетного механизма	ЖКИ
Номинальное напряжение, В	220/380; 57/100
Базовый (максимальный) ток, А	5(10); 5(50); 10(100)
Постоянная счетчика, имп/кВт-ч	От 50 до 160 000
Стартовый ток, % Iб (чувствительность, Вт)	0,4
Номинальная частота сети, Гц	50
Диапазон рабочих температур	от -40 до +60
Относительная влажность воздуха, %	90 при температуре 30С
Габаритные размеры, не более, мм	294 X 173 X 137*
Масса, не более, кг	3,0
Средний срок службы, не менее, лет	30
Гарантийный срок эксплуатации, мес.	48
Межповерочный интервал, лет	16

Особенности электросчетчика

Датчик тока в виде измерительного трансформатора тока.
Наличие вариантов исполнения с интерфейсом RS-485, PLC-модемом для использования в системах АСКУЭ.
Защита от хищений электроэнергии.
Ведение журнала событий.
Программное обеспечение выполняет функции управления режимами работы счетчика, архивирования данных об измеренной электрической энергии, хранения и передачи измерительной информации через цифровые интерфейсы.
Конструкция корпуса обеспечивает пыле- и влагозащиту электронного модуля, как со стороны корпуса, так и со стороны зажимной платы.
Основные передающие устройства и испытательные выходы конструктивно объединены и гальванически изолированы от электрической энергии.
Технологический запас по классу точности.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Гарантийный срок эксплуатации – до 48 месяцев
Межповерочный интервал – 16 лет
Средний срок службы – не менее 30 лет.

Габаритные размеры счетчика ЦЭ 2727 У
