Электрический теплый пол в деревянном доме

Полы с подогревом — один из обязательных атрибутов комфортного жилья. В качестве источника тепла в таких полах чаще всего используют пластиковые трубы с циркулирующей в ней горячей водой или греющий электрический кабель, залитые стяжкой из цементно-песчаной смеси. В домах с перекрытиями из железобетонных плит или с неглубоким подпольем такие теплые полы реализуются достаточно легко, чего не скажешь о домах с деревянными перекрытиями.

Главная проблема — невозможность устройства стяжки на легкой конструкции из дерева в силу большого веса бетона и недостаточной прочности древесины. Проблема второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих элементов теплого пола. Тем не менее, задача вполне решаема и, несмотря на все сложности технологического плана, электрические теплые полы в деревянных домах устроить можно, причем без прикладывания чрезмерных усилий.

Греющие элементы для электрических теплых полов

Существует несколько видов электрических обогревателей, предназначенных для устройства теплого пола — причем обладающих небольшим собственным весом и не требующих бетонной стяжки в качестве основания. Это:

• листовые инфракрасные пленочные обогреватели;
• фольгированные маты;
• стержневые греющие маты;
• кабельные маты или уложенный на специальные монтажные пластины кабель.

В качестве базового элемента отопительной системы теплые полы на основе любого из этих нагревателей целесообразно использовать только в небольших помещениях с постоянным проживанием – прогреть воздух до комфортабельной температуры в большом коттедже они смогут лишь в теплом южном климате…

Пленочные полы и фольгированные маты

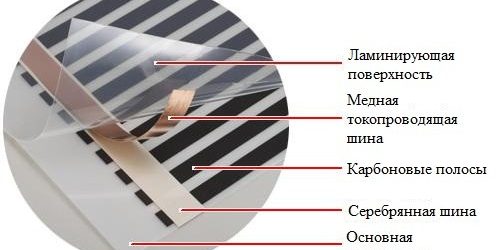

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой смеси и могут использоваться для устройства не только теплых полов, но и для развешивания на стенах и даже потолках. При подключении электропитания каждая такая «панель» начинает излучать в инфракрасном диапазоне, что приводит к нагреву находящихся в помещении предметов, а также стен и перекрытий. От них тепло передается окружающему воздуху.

Несомненное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под любое напольное покрытие или даже просто под ковер. Можно настилать под крупногабаритной мебелью. Кроме того, инфракрасное излучение — самый быстрый способ нагреть помещение. Но это все же относительно дорогой по стоимости тип нагрева, довольно «прожорливый» с точки зрения потребления электроэнергии.

Фольгированные маты — разновидность пленочного теплого пола. Точнее — гибрид пленочного с кабельным, обладающий почти всеми достоинствами первого и лишенный недостатков второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, наполненных специальной смесью — карбоном. Обладает небольшой (менее 1 см) толщиной и высокой прочностью. Самый экономичный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Впрочем, высокая стоимость стержневых матов вполне оправдана их достоинствами: наполненные карбоном стержни обладают эффектом саморегуляции, и поэтому не боятся «запирания» массивной мебелью, например. Вдобавок такие маты практически не боятся случайных механических повреждений — в силу параллельного соединения друг с другом нарушение работоспособности одного стержня не вызывает выхода из строя всего мата.

Кабельные маты

Кабельные маты — наиболее распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой основе длинный греющий кабель. Укладка обычно осуществляется «змейкой», при этом толщина такого мата не превышает 10 мм. Относительно дешев, но и довольно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в противном случае кабель с большой долей вероятности выйдет из строя из-за локального перегрева. Кабельные маты боятся механических повреждений и практически не пригодны к ремонту.

Сухой монтаж в деревянном доме

Монтаж электрического теплого пола в деревянном доме при отсутствии бетонного основания может осуществляться одним из двух способов: на сплошной дощатый черновой (или даже чистовой) пол или непосредственно на лаги. Первый способ значительно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора способа «сухого», без устройства стяжки монтажа следует учитывать, что максимальная допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть вдвое больше, для резистивного кабеля ограничение намного жестче — не более 10 Вт/м.

Финишное покрытие

Идеальное напольное покрытие для греющих кабелей и пленок — керамическая плитка. К сожалению, ее укладка на деревянное основание практикуется крайне редко, поскольку связана с большими сложностями технологического плана. Тем не менее, современные системы обогрева полов вполне эффективно работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только обязательно нужно учитывать химический состав покрытий: некоторые из них даже при небольшом нагреве могут выделять вредные, токсичные соединения.

Но, учитывая, что максимальная температура нагревающих элементов теплого пола практически никогда не превышает 50 градусов, главное требование к напольному покрытию — хорошая теплопроводность. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, однако при должных навыках вполне могут использоваться.

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной деревянный пол пленочные нагреватели или кабельные маты настилаются в качестве одного из слоев «сендвича». Непосредственно на деревянное покрытие (доску, фанеру, ДСП или OSB-плиты), при необходимости наносится гидроизолирующий слой какой-либо мастики, имеющей соответствующие характеристики. На него настилается теплоотражающее покрытие, одновременно играющее роль теплоизоляции; чаще всего это фольгированный вспененный полистирол. Затем настилается электрический пол, а на него монтируется чистовое напольное покрытие.

При необходимости (для ламинированной доски, например) между нагревающей поверхностью элементов теплого пола и финишным покрытием прокладывается подложка — но это делается достаточно редко: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не требуется — эту роль играет фольгированная основа мата. Нужно лишь учитывать, что практически все производители электрических теплых полов производят и все необходимые для укладки «бутерброда» слои — и гарантируют соответствие заявленных характеристик нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

Укладка на лаги

Монтаж теплого пола на лаги производится немного иначе. С точки зрения строительных технологий он несколько сложнее предыдущего — основные несущие лаги пола или перекрытия использовать затруднительно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Однако если черный пол подшивается к основным лагам снизу — их вполне можно использовать в качестве опорных точек для настила матов или укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом обязательно устраивается теплоизоляция, а при необходимости — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель или нагревательные маты. Высота пространства между верхней плоскостью теплоизоляции и монтажной сеткой (то есть высота лаг) должна быть не менее 30 мм во избежание перегрева деревянных элементов.

При укладке кабеля на монтажных пластинах необходимость в сетке отпадает — пластины крепятся непосредственно на лаги. Порядок остальных слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой теплоизоляции; тем не менее, укладка такого слоя лишней не будет.

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким образом, чтобы он не пересекался с поверхностью лаг. Если этого избежать невозможно — в местах пересечения необходимо делать пропилы до верха теплоизоляции и обкладывать прорези слоем фольги. При этом кабель не должен иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превышать 24 мм, в противном случае эффективность электрического теплого пола начинает резко снижаться. Ковролин используется только в случае острой необходимости — уж очень низкая у него теплопроводность… линолеум тоже рекомендуется применять в самом крайнем случае — уж очень велик риск при его механическом повреждении заодно повредить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в деревянном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием возможности беспрепятственного оперативного доступа, но при этом максимально близко к управляемому участку. Связано это со следующими соображениями:

• даже обогревающий относительно небольшой участок пола электрический мат или кабель — довольно мощный потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
• логика работы регулятора определяется показаниями термодатчика, размещаемого в непосредственной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и точнее поддерживается заданная температура;
• оценивать и корректировать температуру поверхности пола удобнее при непосредственном физическом контакте с ней — из другого помещения это делать будет затруднительно.

Подключение к электричеству

Подключение электрического пола к линии электроснабжения должно осуществляться защищенной УЗО отдельной линией с соответствующим сечением жил проводников — обычно вполне достаточно 4 кв. мм. При использовании металлической монтажной сетки ее необходимо заземлить; рекомендуется и по возможности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов или кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в этом случае неисправность одной из них не отразится на работе всего пола в целом и приведет всего лишь к небольшому снижению его температуры.

Видео по теме

<center></center>

Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Тем не менее, они придумали свой способ отопления. Для этого они использовали стены зданий. Делая кладку, они оставляли в них каналы для движения горячих печных газов.

Выбор греющей системы отопления очень простой:

• Электрический кабель или маты с плоскими токоведущими жилами;
• Теплый пол на основе пластиковых труб с жидкостным теплоносителем.

Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплоотдаче, но не одинаковы по стоимости энергии. Электричество существенно дороже газа, поэтому греющий кабель для теплого пола лучше использовать в небольших помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных оптимально подходит жидкостная система из труб, газового или твердотопливного котла.

О том, что теплый пол лучше радиаторов написано и сказано немало.

Мы лишь отметим его самые важные преимущества:

• Оптимальное распределение тепла. Зона комфортной температуры совпадает с пространством проживания (от поверхности пола до высоты 1,7 метра). При работе батарей сильнее всего прогревается воздух под потолком.
• Радиаторная система отопления активирует движение пыли в большей степени, чем теплый пол.
• С точки зрения эстетики интерьера теплые полы выигрывают у радиаторов.

Особенности устройства теплых полов (водяных и электрических) в деревянном доме

Технология укладки водяного теплого пола в деревянном доме зависит от вида перекрытия. Если первый этаж и подвал перекрыты железобетонными панелями, то греющую систему делают по «классической» схеме:

• выравнивающая растворная стяжка;
• утеплитель (экструдированный пенополистирол, перлитобетон);
• греющий кабель или пластиковые трубы;
• выравнивающая стяжка, закрывающая теплый пол;
• финишное покрытие (плитка, паркет, ламинат).

Сложнее сделать теплый пол, когда для перекрытия подвала и первого этажа использованы деревянные балки. Сплошной основы в этом случае нет, поэтому конструкцию собирают по одному из двух вариантов:

Вариант №1

• снизу к балкам подбивают доску для поддержки утеплителя (минвата, пенополаст, эковата, перлит);
• уложив теплоизоляцию, к боковым граням балок крепят пластиковые трубы;
• в балках делают вырезы для пропуска труб;
• настилают чистовой деревянный пол из шпунтованных досок или черновой под укладку паркета или ламината.

Вариант №2

• по балкам настилают толстую фанеру или OSB плиту (15-20 мм);
• к покрытию крепят деревянные бруски сечением 50х50мм;
• между брусками укладывают утеплитель;
• настилают материал, отражающий тепло (алюминиевая фольга);
• сверху на теплоизоляцию кладут трубы, фиксируя их к брускам;
• монтируют черновой пол из доски, гипсоволоконных листов (гвл), древесностружечных плит или фанеры;
• укладывают финишное покрытие (керамическую плитку, паркет, ламинат).

Два варианта устройства теплого водяного пола по «сухой» технологии

В продвинутых системах, монтируемых на деревянные перекрытия, используют теплорапределяющие металлические пластины. Они выполняют две функции: формируют каналы для труб и отражают тепло.

Теплораспределяющие пластины водяного пола

Для упрощения монтажа можно использовать готовые заводские плиты ДСП с фрезерованными выемками для труб. Кроме этого, на рынке можно встретить панели из плотного пенопласта с выштампованными каналами (пенощит). В них трубная разводка фиксируется быстро и легко.

Установка пластиковой трубы в пенопластовую  плитуТрубопровод любой конфигурации монтируется в профильной  плите (ламинированные маты с бобышками)

В случае использования пенопласта нет необходимости крепить к балкам доску для поддержки теплоизоляции. Жесткий утеплитель в этом случае крепится прямо к поверхности чернового пола. После этого на нем расстилают подложку под ламинат или же наносят клеевой раствор, затем армирующую сетку и укладывают плитку.

Пенощит с распределительными пластинами и трубой

Главный недостаток готовых конструкций (пенощит и фрезерованная ДСП) – высокая стоимость. Поэтому некоторые домашние мастера используют более дешевый способ формирования каналов. Они набивают на основание деревянные планки, оставляя между ними зазоры для закладки труб.

Использование деревянных планок и теплораспределяющих пластин для укладки греющей трубы

Вместо дорогих термопластин пластин можно использовать доступную алюминиевую фольгу (данный способ подходит как для водяного, так и для электрического теплого пола).

Планки делают из строганной доски или нарезают их из влагостойкой фанеры. Их толщина должна быть больше диаметра трубопровода (труба 17 мм – рейка 30 мм). Для улучшения теплоотдачи ширина канала делается на 5-6 миллиметров больше диаметра трубы.

«Народные способы» формирования каналов для труб

Ширину планок делают на 3 см меньше выбранного шага раскладки труб (например, шаг труб 30 см – ширина доски 27 см). Для плавного изгиба петель трубопровода в планках вырезают полукруглые пазы.

Еще один способ укладки теплого водяного пола своими руками представлен на схеме ниже.

Вариант использования оцинкованного профнастила для прокладки труб

Профилированный лист в этом случае выполняет функцию теплоотражающего экрана и формирует каналы для труб. На схеме мы видим вариант устройства греющего пола не над подвалом, а на первом этаже. Снизу по балкам сделана чистовая подшивка потолка из вагонки. Поэтому щит (10), поддерживающий утеплитель, крепится не к нижним граням балок, а к черепным брускам, прибитым к их боковым сторонам.

Обратите внимание, что при укладке теплоизоляции (кроме пенопласта) ее всегда снизу и сверху защищают пароизоляционной пленкой. Она предохраняет утеплитель от намокания, поскольку дает водяному пару возможность свободно выходить из него.

Оставив термозазор между краем настила и стеной, в него нужно заложить демпферную ленту. Она уплотняет зону контакта и компенсирует тепловые деформации.

Полезный совет!

Для настилки  чистового пола используйте доску, прошедшую камерную сушку. Не спешите закреплять чистовой деревянный настил к основанию. До этого момента теплый пол должен поработать не менее 2 суток.

Монтаж «сухого» электрического теплого пола в деревянном доме проще установки водяной системы. Тонкому токоведущему кабелю не нужны глубокие каналы. К основанию его фиксируют пластиковыми стяжками-хомутами или металлическими пластинками.

Последовательность монтажа выглядит так:

• На теплоизоляцию (пенополистирол, минвата, эковата, перлит) укладывается отражающий слой из алюминиевой фольги;
• На фольгу настилается стальная оцинкованная сетка с ячейкой 40х40 или 50х50 мм.
• В лагах делают прорези для пропуска электрокабеля;
• К сетке хомутами крепится кабель;
• Посередине между проводами устанавливается термодатчик в гофрированной трубке и подключается к терморегулятору;
• По несгораемому основанию или в металлорукаве к электророзетке выводится питающий кабель;
• Настилается черновой пол из фанеры;
• Монтируется финишное покрытие (ламинат, паркетная доска).

Если электрический теплый пол будет покрыт керамической плиткой, то порядок монтажа меняется. В этом случае утеплитель накрывают влагостойкой фанерой или OSB, фиксируя их к балкам. После этого на покрытие шпателем наносят раствор, утапливают в нем пластиковую армирующую сетку и наклеивают плитку. Если греющий кабель идет не в бухте, а наклеенным на сетку, то его монтаж упрощается. Раскатав рулон, вам останется лишь нанести клей на поверхность основания и уложить плитку.

Монтаж керамической плитки на электрический теплый пол

Точно также настилается пленочный теплый пол по деревянным перекрытиям. Он представляет собой тонкие маты с вклеенными в них гибкими токоведущими пластинами.

Минимальная толщина позволяет монтировать инфракрасные пленочные полы не только под плитку и ламинат, но также под линолеум и ковролин.

Какой пол в деревянном доме лучше?

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

Новый деревянный дом уже возведен, подключен к благам цивилизации — электроэнергии, газу. Его владельцу уже можно было бы облегчённо вздохнуть, но для уюта не хватает комфортной температуры холодной зимой. Особенно желательно иметь теплый пол на деревянном полу, когда есть в семье малыши, так как не утепленный, он считается одной из самых холодных поверхностей в помещении.

Поэтому владельцы коттеджей задают себе вопрос: «Как сделать теплый пол в деревянном доме?» Ответом послужат современные технологии по подогреву деревянного пола.

Какие теплые полы можно стелить в деревянном доме

На сегодня теплые полы являются полноценными отопительными системами и составляют конкуренцию радиаторам и конвекторам. Их существует два вида:

• электрические;
• водяные.

У строителей нет единого мнения, какая система качественней, и какую из них выбрать, чтобы иметь теплый деревянный пол — та, что питается от электричества или водяного отопления. Одни советуют обратить внимание на первую модель, так как она обладает такими преимуществами: удобна в использовании, проста в монтировании и поддаётся укладке под пол из любого материала, в том числе и с дерева.

Другие же активно восхваляют второй вариант — говорят о безопасности и эффективности, поскольку, пол из дерева обладает такими особенностями: это материал достаточно пожароопасный, и у него низкая теплопроводность.

Электрические модели делятся на три типа:

• кабельные;
• инфракрасные;
• маты.

В кабельном теплом полу (еще его называют стандартным) особенность конструкции заключается в том, что кабель крепится на сетке из пластика. Это имеет свои удобства — если необходимо придать данному настилу определённую конфигурацию, то сетку в нужных местах подрезают. Данный вид обогрева пола содержит нагреватели, большой погонной мощности. По данной причине, размещают его под шаром цементной стяжки, ее толщина более трех сантиметров. Работа по монтированию такой системы, предполагает опыт и знания. Из-за этого ее следует исполнять специалистам.

Инфракрасная система обогрева полов, исполнена с пленки, и её можно постелить за пару часов. Ее преимуществом есть то, что она подходит для использования при утеплении вертикальных и даже наклонных поверхностей. А также пленочный теплый пол, стелется как под половое покрытие из дерева, так и под иные материалы.

Нагревательные маты используются для обогревания плиточных полов, а для деревянных они не применяются.

Чтобы устройство теплого пола в деревянном доме было эффективное, будь то электрический обогрев или водяной, нужно правильно произвести расчет и выполнить монтаж теплого пола. Крайне важно соблюдать меры безопасности. При таких условиях уложенный, органично вписывается теплый пол любого типа.

Технические требования при устройстве электрического теплого пола

Когда хозяин остановиться на электрических теплых полах в деревянном доме, ему нужно знать и применять правила по правильному монтажу системы и дальнейшей ее эксплуатации.

Очень важно перед началом работ знать о предназначении комнаты, где улаживают электрическую систему с подогревом.Также предусматривают размещение мебели, особенно тяжелой (шкафов, диванов, стенок), так как класть кабель под ее основанием не следует.

В большинстве случаев электрический теплый пол в деревянном доме делается на деревянное основание, без задействования бетонной стяжки. Если кабель будет расположен под мебелью, то вес предметов может давить на него, и как результат — механические повреждения. В итоге, ремонтировать кабель или делать его замену составит много хлопот.

Укладывать кабельную систему обогрева необходимо равномерно теплый пол на деревянный пол, чтобы он нагревался в одинаковой степени на всех его участках.

Может быть интересно

Обязательно электрическая конструкция теплого пола в деревянном доме оборудуется термостатом и температурным датчиком, что позволит контролировать нагрев и не допустить опасности возникновения воспламенения. Безопасный параметр для деревянного дома — это 40 градусов.

Гидроизоляционный материал тоже входит в перечень обязательных составляющих для электрической системы обогрева пола, поскольку влага есть опасным фактором. Вода проводит ток, а это может спровоцировать короткое замыкание. От него пострадает вся электрическая конструкция. Во избежание такого результата, укладывается гидроизоляция.

Существуют требования по мощности чистового полового покрытия, где используется дерево твёрдой породы. Если это лиственница или сосна, то допустимая толщина 24 мм, а дуб или бук могут иметь ее не больше 22 мм. В случае большего параметра покрытия может сократить срок службы теплого пола в деревянном доме.

Правила монтажа водяной системы в деревянном жилом сооружении

Электрические теплые полы по деревянных перекрытиях мы уже рассмотрели, а сейчас ознакомимся с водяными теплыми полами на деревянный пол.

Это система использует горячую воду как источник тепла для обогрева покрытия из дерева. Нагревает воду газовый котел. Чтобы управлять температурным режимом, есть узел смешивания воды, он включает в себя насос, термостатический смеситель и коллектор.

Водяные полы в деревянном доме можно монтировать как с бетонной стяжкой, так и без неё. На сегодня специалисты советуют,  укладывать теплый пол по деревянным лагам. Иногда, такой вариант предпочтителен. Причиной этому может послужить в деревянном доме половое покрытие из дерева.

Если владелец дома сделает монтаж теплого водяного пола на деревянный пол, то тогда необходимо на черновой перекрытие, положить лаги, размер которых 50х150 мм. Установка их через 60 см. Между лагами раскладывают минеральную вату, толщина которой 100 мм. На нее трубы водяного обогрева.

Лаги заранее подготовлены: в них прорезаны щели для укладки трубы. Сверху кладут фанеру, а далее чистовые доски. Недостатком является воздушная прослойка, которая уменьшает эффективность нагрева водяных теплых полов на деревянном основании.

Лучший вариант — устроить обогревательную конструкцию под стяжку, а сверху настилать напольное покрытие из дерева. Таким образом, устройство водяного теплого пола в деревянном доме лишено недостатка как в случае с теплым полом сделанного «сухим» методом.

Но если дом имеет перекрытия из дерева, то сконструировать стяжку нельзя. Причина в весе бетона. А еще «дышащий» дом не позволит бетону оставаться без трещин.

Водяной теплый пол в деревянном доме, смонтированный с учетом особенностей постройки дома, будет исправно эксплуатироваться.

Правила дальнейшего ухода

Когда электрический обогрев, или водяной теплый пол на деревянный пол уже смонтирован, возникает закономерный вопрос: как за ним ухаживать, чтобы он беспроблемно эксплуатировался?

Для длительного срока службы следуют этим советам:

• следить, чтобы напольное покрытие не грели прямые солнечные лучи (задернуть шторы);
• проводить уборку лучше всего пылесосом — избавитесь от пыли на полу, и даже в щелях между досками;
• обязательно снимают обувь при возвращении с улицы, ведь на ней возможна грязь и абразивы, которые могут царапать пол;
• на том участке, где есть тяжёлый предмет, лучше положить напольный коврик;
• влага негативно влияет на покрытие из дерева , поэтому в предположительных местах, следует застилать резиновые коврики.
• Деревянный теплый пол, правильно рассчитан и уложен, служит своим владельцам. Это всё делают строители, или же монтируют теплый пол в деревянном доме своими руками владельцы.

Видео: теплый пол в двухэтажном доме

К наиболее эффективным устройствам обогрева помещений относится теплый водяной пол, однако показатель его рентабельности находится далеко не на оптимальном уровне. При установке подобных систем в деревянных домах существует ряд существенных ограничений. Стяжка использоваться не может, так как дощатое основание может не выдержать столь сильной нагрузки. Однако есть и другие эффективные способы того, как сделать электрический теплый пол самостоятельное в деревянном доме без нагрузок на основание.

Если брать во внимание постройки старого образца, то при их возведении использовались деревянные перекрытия. В этом случае возможно применение бетонной стяжки, на поверхности которой и будет размещен теплый пол. В случае частного дома такие манипуляции невозможны. Зачастую речь идет именно и слабых и расшатанных временем деревянных перекрытиях, которые не способны выдержать существенные нагрузки.

Если было принято решение использовать электрические системы для обогрева помещений, то следует учесть такие важные моменты:

1. Древесина относится к категории легко воспламеняемых материалов. Именно поэтому по мере возможностей (квартиры), следует использовать именно инфракрасный тип теплых полов.
2. Подобные устройства не способны заменить систему отопления, поэтому следует позаботиться о радиаторах отопления.
3. Низкий показатель теплопроводности, что приведет к использованию повышенного температурного режима.

Какие требования применимы к теплому полу

Если было принято решение установить электрический теплый пол в деревянном доме, следует особое внимание уделить соблюдению правил безопасности, которые позволят исключить возможность возникновения непредвиденных и опасных ситуаций в дальнейшем.

Основные правила:

1. Не следует размещать кабель под предметами интерьера. Нарушение приведет к перегреву устройства и его поломки.
2. При использовании таких пород, как дуб или бук, толщина досок не должна превышать отметки в 2,5 см, а лиственницы и сосны 2,3 см.
3. Во избежание образования и задержки влаги (конденсата), понадобится укладка основательного гидроизоляционного слоя. Любое электрооборудование не переносит воду, и теплые полы исключением не являются.
4. Термостат поможет избежать возможного перегрева конструкции. Его следует оснастить воздушной подушкой и температурными датчиками. Это позволит исключить самовоспламенение. Для деревянных полов максимальной является температурный режим в 40°С.
5. Монтаж кабеля проводится равномерно, что позволит обеспечить одинаковый прогрев всех участков.

В комнате, где установлены системы теплых полов, не рекомендуется использовать какие-либо ковровые покрытия. Таким образом создастся ненужный изоляционный слой, который не позволит теплу проникать внутрь помещения.

Какие технологии монтажа применяются

Вариантов укладки теплого пола всего два: с использованием стяжки и без нее. Все будет зависеть от показателей прочности основания помещения или здания в целом. При этом следует учитывать и некоторые другие дополнительные факторы, такие как возраст постройки и частота использования помещения.

Отсутствие стяжки

Если планируется монтировать в деревянном доме теплые полы, то использование стяжки не рекомендуется в связи с ее огромным весом. Применяемая технология несколько отличается от привычной. Для начала проводятся необходимые предварительные работы, направленные на очистку и подготовку рабочей поверхности. Производится установка лаг, под которые необходимо уложить теплоизоляционный материал (не менее 4,5 см), у которого одна из сторон будет фольгированной. Поверх кладется монтажная сетка, которая поможет закрепить используемый кабель.

Важно! При желании можно использовать специальный ламинат, в который уже вмонтирован кабель ТЕП. Однако стоит быть готовыми к существенным затратам на его приобретение.

Монтаж производится петлями, разметка которых осуществляется на лагах, в которых проделываются пропилы для петелек. Сам кабель монтируется в подготовленные пропилы и закрепляется при помощи хомутов. На некотором расстоянии от пола (удобное для человека), устанавливается регулятор температуры, а датчик размещается между лагами. После окончания проверки работоспособности каждого из элементов системы, можно приступать к укладке финишного покрытия. От устройства до покрытия должна быть прослойка не менее 5 см.

Использование стяжки

Деревянное перекрытие следует сделать гладким и ровным (монолитным). Гулять дерево не должно, поэтому любое расшатывание следует исключить. При необходимости конструкция полностью разбирается и собирается заново. После укладывается гидроизоляционный материал (полиэтилен плотностью в 200 микрон). На него следует уложить теплоизоляцию («тизол» прекрасно подойдет). Фольгированная сторона должна быть обращена вверх. Кабель устанавливается поверх теплоизоляционного материала. Крепления производятся с заранее рассчитанным шагом при помощи петель. Кабель после установки заливается раствором на основе цемента. Но перед этим рекомендуется установить терморегулятор и температурный датчик. Его размещают между петлями.

Особенности установки

Существует ряд особенностей, которые следует проработать еще до начала монтажных работ. Деревянные дома требуют особенно тщательного подхода, ведь дополнительный вес может привести к перекосу или усадке конструкции. Укладка системы подогрева будет производиться на лаги.

Последовательность выполнения работ будет выглядеть таким образом:

• обустройство чернового покрытия;
• укладка пароизоляционного слоя;
• монтаж гидроизоляционного материала;
• обработка финишная;
• шумоизоляция;
• напольное покрытие.

Внутри этого пирога и будет размещена система теплого пола. Если все предстоящие работы планируется провести самостоятельно, то следует обратить внимание на один из приведенных ниже способов:

1. Использование пластин с отражающим эффектом. Это своеобразный компромисс, если необходимо провести стяжку на основе бетонного раствора. Пластины помогут направить потоки тепла в нужное направление, тем самым повышая показатель эффективности.
2. Небольшой вентиляционный зазор. Может использовать только как дополнительный источник тепла при наличии централизованного отопления. Мощная система использоваться в этом случае не может. Имеющиеся воздуховоды будут понижать эффективности установленного оборудования.
3. Стяжка поверх имеющегося перекрытия. Этот способ относится к категории сложных и требует предварительной подготовки. Теплоизоляционные свойства стяжки находятся на должном уровне, что существенно повысит эффективность обогрева помещений. Такие манипуляции рекомендуется проводить в помещениях с повышенным уровнем влажности или если планируется установить плитку, либо любое другое холодное покрытие.
4. Умелое сочетание бетонной и сухой стяжки. Использование одновременно двух наиболее распространенных технологий позволит сделать поверхность, которая способна будет выдержать любые нагрузки.

Вне зависимости от окончательного выбора предпочтительной технологии, важно четко следовать имеющейся инструкции и прислушаться ко всем пожеланиям производителя.

Монтажные работы

Специалисты рекомендуют производить укладку системы под небольшой слой стяжки. Таким образом, в качестве напольного покрытия можно будет установить плитку или любые другие виды холодных покрытий. Обустройство подстилающего слоя обязательно и для этого понадобятся качественные теплоизоляционные материалы, поверхность которых металлизированная. Основные этапы укладки теплого пола схожи с монтажом водяного пола с подогревом. Подстилающий слой выступает в роли прочного основания вне зависимости от используемой технологии.

Устройство подключается к специальным датчикам, потом к электросети и перекрывается половыми досками. Цементную стяжку можно и не использовать, ведь она способна прибавить существенный вес основной конструкции. А вот обустроить черновой пол, в этом случае, придется. Для начал монтируются направляющие, между которыми укладывается теплоизоляционный материал. Поверх него укладывается сварная сетка, на которой размещается силовой кабель. Его необходимо разместить на одном уровне.

Пазы пропилы используются в местах его пересечения. Их дно выстилается фольгой, а в качестве крепежных элементов выступают хомуты и монтажная лента. После следует приступить к обустройству чистового покрытия, для которого принято использовать брус ли доску с шип-пазами в качестве соединений. Шпунтовые доски также пригодятся. Перед тем, как приступить к обустройству чистового покрытия, необходимо подключить систему к сети и оставить ее включенной на несколько дней.

Наиболее распространенные ошибки при обустройстве

Если за дело берется новичок, то сложности могут возникнуть на каждом шагу. Секреты успеха кроются в деталях, о которых следует узнать до начала выполнения предстоящих работ. Необходимо понять то, что работать предстоит с электрическими приборами, которые имеют повышенный уровень опасности. Такой тип покрытия предназначен для подогрева поверхности напольного покрытия, тем самым создавая такой необходимый домашний уют. В основе конструкции будет лежать мат или двужильный кабель. Длину следует рассчитать заранее, так как резать его самостоятельно не рекомендуется.

В большинстве случаев проблемы возникают именно благодаря несоблюдению обозначенных технологий и нарушения правил проведения монтажных работ.

Квадратура помещения также будет играть не последнюю роль. Отдельно рассчитывается площадь, которая будет прогреваться и та, на которой размещается мебель или сантехника. Производить монтаж кабеля под мебелью строго воспрещается, так как система будет работать на прогрев кровати или шкафа, а не окружающего пространства. Это приведет к скорой поломке в связи с огромными и регулярными нагрузками. Рабочая поверхность должна быть заранее очищена и подготовлена. Соприкасаться или пересекаться петли не должны.

Изгибов рекомендуется также избегать. Наступать на кабель запрещается, так как возможна внутренняя деформация проводов и последующее их замыкание и потеря эластичности. Термодатчик размещать в толще бетона не рекомендуется, так как для этого используется гофрированная труба. Перед включением следует дождаться полного высыхания используемого раствора. Сушить стяжку при помощи устройства не рекомендуется.

Заключение

Укладка теплого электрического пола в деревянном доме может проводиться несколькими способами, основанными на проверенных временем схемах. Для создания уютной атмосферы в деревянном доме подойдет любая технология. Если придерживаться указанных производителем рекомендаций и соблюдать правила безопасности, то установка теплого пола не отнимет много сил и времени, не говоря уже об экономии семейного бюджета.

Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине. Действительно, в деревянном доме можно жить, не утепляя его. Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.

Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.

  Типы кабельного теплого пола

• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.

  Инфракрасные маты теплого пола

• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

  Конструкция инфракрасного пленочного пола

• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

  Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию

• Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
• Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

  Монтаж теплого пола в деревянной системе

• Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
• Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
• При укладке нагревательных элементов следует особое внимание уделить их изоляции.
• Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
• Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Видео: Монтаж тёплого пола Electrolux

Используемые источники:

• https://profazu.ru/elektrooborudovanie/obogrev/elektricheskij-teplyj-pol-v-derevyannom-dome.html
• https://greensector.ru/inzhenernye-sistemy/kak-sdelat-teplye-poly-v-derevyannom-dome-varianty-ustrojjstva-i-montazha.html
• https://teplota.guru/teploizolyatsiya/teplyj-pol-dlya-derevyannogo-doma.html
• https://znatoktepla.ru/teplyj-pol/elektricheskij-v-derevyannom-dome.html
• https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/elektricheskie-polyi-v-derevyannom-pokryitii.html
