Электрический теплый пол принцип работы и секреты монтажа электрического пола

Проснувшись морозным зимним утром, и спустив босые ноги на пол, тут же возникает желание вновь спрятаться под одеялом и впасть в спячку, как минимум, до весны. По этой причине многие люди обустраивают теплый пол, обеспечивающий комфорт в любое время года. Причем наибольшей популярностью пользуется электрический теплый пол, отличающийся легкостью монтажа и безопасностью в использовании. Как работает подобная система, в чем заключаются ее преимущества, и чем она отличается от других систем обогрева?

Классификация тёплых электрических полов

Принцип работы системы

Поверхность теплого пола – это своеобразная панель, которая равномерно излучает тепло по периметру помещения. А сам электрический теплый пол, по сути, является проводами, размещаемыми в стяжке, либо под керамической плиткой. Электричество, подаваемое к проводам, преобразуется в тепловую энергию. Подобным образом работают и другие электрические приборы, в том числе электрочайники.

Виды электрических теплых полов

Отличительной особенностью данной системы является наличие терморегулятора, который при сильном нагреве автоматически отключает систему от питания.

Виды систем

Различаются они по способу обогрева, который может быть:

• резистивным;

Нагревательная пленка для резистивного теплого пола

• инфракрасным.

Схема подключения инфокрасного теплого пола

Каждый из этих видов заслуживает отдельного внимания.

Резистивный тип

Электрический обогрев пола в системах резистивного типа осуществляется за счет тока, проходящего по металлически проводам. А изготавливаются они в виде нагревательных кабелей, либо матов.

Типы электрических теплых полов под плитку

Кабельный теплый пол

Компании, производящие системы «теплый пол», заботятся о комфорте потребителей своей продукции, а потому выпускают кабели в широком ассортименте. Они могут быть:

• одножильными;
• двужильными;
• саморегулирующимися.

Виды кабельного тёплого пола

Особенности одножильных кабелей

Это самые простые устройства, применяемые для обогрева помещений. Они отличаются демократичной стоимостью и работают по принципу, применяемому в большинстве бытовых приборов. То есть одножильный кабель – это обычная спираль, заключенная в изоляцию.

Сххема укладки одножильного кабеля для обогрева пола

Такой кабель состоит из одной металлической жилы, выполняющей одновременно две задачи: она является и проводником, и нагревательным элементом. А чтобы сократить до минимума электромагнитное излучение, конструкция теплого пола снабжена экраном.

И хотя такая система полностью справляется с поставленной задачей, направленной на обогрев помещения, она отличается неудобством монтажа. Чтобы подключить такой теплый пол к термостату, нужно чтобы оба его конца сошлись в одной точке.

Особенности двужильных кабелей

От предыдущего варианта двужильный кабель отличается наличием двух проводников, один из которых выполняет функцию обогрева, а другой предназначен для замыкания цепи. Такая система является более гибкой и позволяет производить укладку теплого пола, не заботясь о необходимости тянуть к термостату второй конец.

Схема двужильного кабеля для электрического теплого пола

Электрический теплый пол, вне зависимости от типа кабеля, укладывается в бетонную стяжку, толщина которой составляет от 3 см до 5 см. В данном случае бетонная стяжка выполняет сразу две функции. С одной стороны она выравнивает пол под чистовое покрытие. С другой стороны бетон является мощным проводником тепла, а потому подогрев осуществляется гораздо эффективнее за счет его равномерного распределения по всей площади помещения.

Особенности саморегулирующегося кабеля

Такой кабель не только удобен в эксплуатации, но и позволяет существенно экономить на энергопотреблении. К сожалению, высокая стоимость таких систем не позволяет им пользоваться популярностью у потребителей.

Разновидности саморегулирующихся кабелей для теплого электрического пола

Подобное устройство является обычным двужильным кабелем, выполняющим роль проводника электрического тока. По всей длине кабеля расположена матрица, которая и отвечает за нагрев. При этом нагрев кабеля происходит в любой точке, а ее интенсивность изменяется в зависимости от температуры воздуха в помещении.

Это означает, что установив максимальный показатель температуры на терморегуляторе, пользователь может быть уверен, что в любом месте помещения температура воздуха будет одинаковой. Это связано с особенностью системы, которая способна самостоятельно увеличивать интенсивность нагрева на холодных участках, и прекращать нагрев при достижении оптимальной температуры.

Укладка сверхтонкого электрического тёплого пола

Резистивные маты

Укладывая кабель, каждый монтажник испытывают массу проблем, связанных с  его размоткой и соблюдением определенного расстояния между витками. Производители данных систем решили их путем выпуска готовых матов из стекловолокна, на которых уже выложен двужильный кабель с соблюдением определенного шага. Его остается лишь расстелить на основании пола. А учитывая, что оборотная сторона некоторых моделей теплого пола самоклеющаяся, их не требуется даже закреплять.

Нагревательный мат Thermomat TVK-180

Каждый мат имеет определенные размеры. В большинстве случаев их ширина равна порядка 50 см, а длина варьируется в пределах 20-24 метров. Их можно разрезать, не повреждая при этом сам кабель. Поэтому одним матом можно застелить стандартную жилую комнату.

Удобство использования таких систем заключается в отсутствии необходимости рассчитывать шаг и выставлять мощность нагрева, так как обо всем этом уже позаботился производитель. Удельная мощность большинства моделей составляет 100-150 Вт/м².

Схема укладки резистивного нагревательного мата

Чаще всего такой электрический теплый пол работает как дополнительный обогрев, что объясняется невысокой мощностью матов. Зато такая система не требует толстой стяжки. Такие маты можно укладывать непосредственно под керамическую плитку. В этом случае электрический теплый пол не требует заливки бетонной стяжкой. Достаточно лишь увеличить количество плиточного клея.

Несмотря на более высокую стоимость матов, по сравнению с теплым полом кабельного типа, она в полной мере компенсируется простотой монтажа и комфортом, который обеспечивает подогрев пола.

Инфракрасный теплый пол

Инфракрасный электрический теплый пол осуществляет обогрев совершенно иным образом. Он по-другому передает тепловую энергию, преобразовывая ее в инфракрасное излучение, подобное солнечному теплу. Электрический теплый пол с инфракрасным принципом действия прямолинейно излучает тепло, нагревая все предметы, расположенные на поверхности. По мнению специалистов, такой подогрев является наиболее комфортным для человека.

Схема подключения инфракрасного теплого пола

Инфракрасная система может выпускаться в двух видах:

• пленочные обогреватели;
• стержневые маты.

Принцип действия пленочных обогревателей

Конструкция этих обогревателей состоит из пары размещенных параллельно друг другу токопроводящих шин, между которыми расположены карбоновые полосы, излучающие тепловую энергию.

Принцип обогрева плёночного тёплого пола

Несмотря на малую толщину, данная система инфракрасного принципа действия способна эффективно обогревать помещение. Продаются пленочные обогреватели в рулонах, ширина которых варьируется от 50 см до 1 метра, а длина – до 50 метров.

Для удобства укладки через каждый 25 см на пленке нанесена разметка, по которой ее можно разрезать.

Такая система укладывается непосредственно под финишное покрытие и не требует заливки бетонной стяжкой. Чаще всего электрический пленочный теплый пол используют как обогрев полов из ламината, паркета и линолеума.

Принцип действия стержневых инфракрасных матов

Обогрев пола в этом случае осуществляется с помощью излучателей-стержней, размещенных между двух проводников, расположенных параллельно друг другу.

Продается такая система в рулонах шириной 83 см. Длина матов может достигать 20 метров. А стержни в них расположены с шагом 9 или 10 см. Удобство укладки таких матов достигается за счет возможности разрезать один из проводников по центру между стержнями. Удельная мощность таких матов составляет 130 Вт/м² и 160 Вт/м².

Устройство стержневого инфракрасного теплого пола

Еще одна отличительная особенность данной системы заключается в саморегулировании температуры нагрева. Когда поверхность пола нагревается до требуемой температуры, стержни перестают излучать тепло.

Основным требованием при эксплуатации матов является их помещение в бетонную стяжку толщиной 3 см. В противном случае они теряют способность осуществлять подогрев с самостоятельным регулированием температуры. А в качестве финишного покрытия пола могут использоваться любые материалы.

Преимущества и недостатки электрических систем

От водяного варианта обогрев электричеством отличается важнейшим преимуществом, связанным с возможностью его оборудования в городской квартире. Для подключения водяной системы требуются согласование действий с управляющей компанией, а также разрешение на врезку к центральной системе отопления. Система, осуществляющая обогрев от электричества, нуждается лишь в прокладке теплоизоляции и нагревательного кабеля.

Как правильно расположить электрический пол в комнате

Каждая система, осуществляющая подогрев от электрической сети, может снабжаться программируемым терморегулятором, приобретаемым отдельно. Это устройство позволит более рационально использовать теплый пол, снижая потребление электроэнергии до минимальных значений.

Видео: Ошибки при монтаже теплого пола

Водяной теплый пол можно назвать плоскостью, которая имеет вмонтированный контур для нагревания в виде трубы, внутри которой циркулирует жидкость. Принцип работы теплого пола  происходит следующим образом – теплая вода перекачивается из разводки основной системы, а затем возвращается обратно.

В системе предусматривается установка коллектора для осуществления управления. В случае, когда температура падает ниже необходимой отметки, то происходит открытие клапанов, после чего вода поступает в систему.

Когда температура по всей системе достигает требуемой температуры, с помощью термостатов, находящихся в помещении посылается сигнал для исполнительных механизмов. Происходит отключение насоса, закрытие клапанов и в конечном итоге теплоноситель прекращает поступать. В итоге этот цикл повторяется снова и снова.

Водяная система и ее подключение

Согласно словам специалистов лучший вариант создания водяного пола – подключение котла и его подключение к насосной системе. Такой способ будет самым уместным для частных домов и позволит понять принцип работы водяного теплого пола.

Жидкость должна иметь температуру равную 35-45 градусам, поэтому для ее снижения применяется смесительный узел, для чего также проводиться монтаж клапанов, имеющих несколько ходов. Далее в коллектор, который имеет выходы согласно имеющимся контурам, заводится подающая труба. На нее, а также на возвратную трубу крепятся краны, что может потребоваться для отключения работы того или иного контура.

Как работает электрический теплый пол?

Поверхность теплого пола представляет собой площадь, из которой равномерно по комнате исходит тепло. Сам же он представляет собой провода, которые находятся под плиткой или в стяжке. Электричество, которое к ним поступает, превращается в тепловую энергию. Таковым является принцип работы электрического теплого пола.

Одна из особенностей такого пола – терморегулятор, благодаря ему система автоматически будет отключаться от питания при чрезмерном перегреве.

Каких видов бывают системы теплого пола?

Согласно способам обогрева, системы теплого пола бывают следующими:

• Резистивные. Они подразумевают электрический обогрев благодаря току, который проходит по металлическим проводам. Они имеют вид нагревательных матов или кабелей.
• Инфракрасные. Его принцип работы происходит абсолютно иным образом. При передаче тепловой энергии происходит ее преобразование в инфракрасное излучение, которое очень похоже на солнечное тепло. Если вас интересует вопрос, как работает электрический теплый пол, то можно отметить, что принцип его действия основывается на прямолинейном излучении тепла и нагревании всех предметов, которые находятся на поверхности.

По словам профессионалов, последний вариант подогрева является самым оптимальным. Также, стоит знать, что инфракрасная система бывает 2-х видов – пленочные обогреватели и стержневые маты.

Первые имеют конструкцию, состоящую из шин, размещенных параллельно и проводящих ток. Между ними есть карбоновые полосы, благодаря которым и происходит излучение тепловой энергии. Укладка система проводиться под финишным покрытием и не нуждается в заливке бетонной стяжкой.

Стержневые маты являются системой, которую можно купить в рулонах, их ширина составляет 83 см, а длина может быть до 20 метров. Благодаря возможности разрезать один проводник по центру между стержнями укладка становится максимально удобной и эффективной. Отличается данная система саморегулирующейся температурой нагрева.

При возникновении вопроса как работает теплый пол, лучше всего обратиться к услугам специалистов, которые точно подскажут, какую систему теплого пола вам лучше установить  в своем жилище и выполнять свою работу с гарантией качества.

Сегодня нагревательные полы встречаются в помещениях довольно часто. Они могут выступать в качестве основного или дополнительного обогрева.

Однако, чтобы данная система функционировала эффективно, важно разбираться в принципе работы водяных тёплых полов, и правильно произвести их монтаж.

Содержаниескрыть1Как работает водяной тёплый пол, его устройство1.1Как работает теплый пол в комбинации с радиаторами1.2Устройство и принцип работы системы при подключении к котлу1.3Принцип работы со смесительным узлом (трех и двухходовым клапаном)1.4Распределительные коллекторы2Монтаж водяного тёплого пола3Популярные производители комплектующих3.1Видео пособия

Как работает водяной тёплый пол, его устройство

Тёплый водяной пол — надёжная и экономичная система, создающая комфортные условия человеку. Благодаря особенностям конструкции, температура в нижней части помещения всегда будет на несколько градусов выше, чем в районе головы.

Сама система представляет собой устройство из труб, размещённых между черновым полом и финишным покрытием. Контур включает в себя подачу и обратку. Конструкция может заливаться бетонной стяжкой, или быть уложена настильным методом.

Кроме того, сооружение обустраивается коллекторным узлом, который оснащён приборами для регулировки. Нагрев осуществляется за счёт горячего теплоносителя циркулирующего внутри контура, а движение самого теплоносителя обеспечивается за счет специального циркуляционного насоса.

Для монтажа водяных греющих конструкций требуется получить разрешение, так как осуществляется врезка в общую отопительную систему. В основном, тёплые полы устанавливаются в частных домах, в квартирах они кладутся реже — есть риск подтопления соседей снизу. Помимо этого, в своём доме возможно подключение к автономному котлу.

«Пирог» водяного тёплого пола выглядит следующим образом:

• основание;
• гидроизоляция;
• теплоизоляционный слой;
• трубы;
• бетонная стяжка;
• финишное покрытие.

К сведению! Стандартный размер труб составляет 16 мм, при этом допустимая длина контура 80 см, при диаметре 20 — 120 см.

Средняя толщина «пирога» водяного пола колеблется от 18 до 23 см.

Водяной тёплый пол является низкотемпературным устройством, степень нагрева циркулирующей жидкости составляет от 35 до 45 градусов. Мощность его зависит от температуры теплоносителя. При нагревании воды до 45 градусов, мощность будет составлять 140 Вт. Поэтому, при отапливании дома только водяным теплым полом, площадь покрытия должна быть не менее 70%.

Помимо экономичности, водяной контур залитый бетонной стяжкой долго держит тепло. К минусам можно отнести продолжительное время, которое требуется на прогрев слоя бетона, и тяжесть конструкции. Её могут выдержать не все перекрытия.

Существует ряд схем подключения тёплого пола, принцип работы некоторых из них мы рассмотрим подробнее в данной статье.

Как работает теплый пол в комбинации с радиаторами

Бывают случаи, когда обустроить конструкцию пола с обогревом можно только в комбинации с радиатором. В качестве основного источника отопления будут выступать батареи, они чаще устанавливаются у окна. А как дополнительный обогрев помещения, по центру комнаты или зонально, устанавливаются греющие полы.

При правильно выбранном половом покрытие комбинированная система может укладываться в помещениях, которые имеют любое предназначение, и в зданиях с любым количеством этажей.

Плюсом обустройства водных полов на первом этаже является то, что тёплые воздушные потоки будут подниматься к потолку, и обогревать не только этот этаж, но и пол следующего, где устанавливаются лишь радиаторы.

Для реализации такой схемы есть несколько способов. Одним, является установка на входе и выходе Т-разъёма, с одной стороны к нему присоединяется радиатор, а с другой тёплый пол.

Кроме того, половое отопление легко подключить к уже имеющейся радиаторной системе. Это можно сделать при помощи беспроводного термостата, он способствует облегчению и ускорению как процесса монтажа, так и процедуры подключения тёплого пола.

Устройство и принцип работы системы при подключении к котлу

Котёл — оборудование, отвечающее за нагрев теплоносителя. При обустройстве тёплых водяных полов, в нём отпадает необходимость, если система подключается к центральному отоплению.

Важный момент, на который следует обращать внимание при работе пола с автономным котлом — нагрев воды не должен превышать в среднем 45 С. Особенно это касается газового котла, так как:

• он эффективно работает на максимальных приделах — 70 — 90 С, при снижении градуса КПД понижается, а траты на топливо увеличиваются;
• если котёл работает на меньших температурах, то образуется конденсат, что сокращает его срок службы.

Чтобы избежать этих моментов, рекомендовано приобретать котёл с необходимыми температурными перепадами (конденсационный).

Ещё один вариант, установить тёплый пол от котла, который работает от электричества, но это дорогой ресурс. Электрокотлы бывают:

1. С Тэном — оборудование не дорогое, но часто ломается.
2. Электродные — их работа зависит от качества теплоносителя, точнее, от токопроводимости жидкости. Такое устройство требует периодического обслуживания — замены электродов. Для его запуска нужна питьевая вода, или специальная жидкость, которую можно купить вмести с оборудованием.
3. Индукционные — самые дорогие, но экономичные. Вода греется быстро, при минимальном потреблении электричества.

Если рассматривать водяные тёплые полы работающие от котла с точки зрения экономичности, то после газовых, идут устройства работающие от пеллетов и брикетов. При использовании твёрдого топлива требуется постоянная уборка золы и шлака из топки. Можно приобрести котёл длительного горения, он стоит дороже, зато заправка проводится в среднем 1 раз в неделю, и продукты горения убираются гораздо реже.

Сегодня, в продаже есть и комбинированные модели котлов, они работают от твёрдого топлива и электричества. Есть автоматические ТЭНы, которые при достижении заданной температуры выключаются, а затем снова включаются.

К сведению! Жидкотопливные котлы в тёплых полах используются редко, так как их нужно располагать в отдельном помещении, из-за наличия запаха и шумной работы агрегата.

Принцип работы со смесительным узлом (трех и двухходовым клапаном)

Смесительный узел включает в себя два основных элемента: циркуляционный насос и регулирующий клапан. Насос способствует движению теплоносителя, а с помощью клапанов осуществляется регулировка поступления горячей воды, для поддержания отопления на нужном уровне.

Узел подмеса может размещаться в коллекторном шкафу или в котельной, на гребёнке.

Смесительные устройства бывают двух разновидностей:

1. С использованием трёхходового смесительного клапана — он предназначен для смешивания нагретой воды идущей от котла, с охлаждённым теплоносителем. При оснащении клапана сервоприводом, узлом можно управлять как термостатическим устройством, так и при помощи контролёров, зависящих от погоды. Данный смесительный узел считается универсальным, хотя имеет несколько недостатков:

• Есть вероятность, что клапан откроет подачу горячего теплоносителя (90 С) в систему, чаще это может произойти при пуске устройства, что спровоцирует разрыв труб;
• Такой клапан имеет невысокую пропускную способность, не достаточную для тёплых полов, что отразится на уровне нагрева теплоносителя.

Однако, данный смесительный узел не заменим в помещениях большой площади, больше 200 м2.

2. С двухходовым клапаном — самый оптимальный вариант, так как происходит постоянное подмешивание холодного теплоносителя, а регулируется лишь вода идущая от котла. Поэтому, пол не перегреется и тем самым, продлится срок его работы.

Такая конструкция применяется только на небольших площадях — до 200 м2.

Это основные смесительные узлы, которые используются при монтаже водяных тёплых полов.

К сведению! Бывают трёхходовые клапаны оснащённые термостатической функцией. Есть модели с электротепловым приводом, с плавной регулировкой, что идеально подходит для тёплых полов.

Как работает система при подключении через насосно-смесительный узел

Ещё один вариант обустройства тёплого пола в частном доме от отопления — установить насосно-смесительный узел. Он монтируется за радиатором, который служит источником тепла. Возможно осуществлять подключение и от котла.

Принцип действия водяного тёплого пола с насосно-смесительным узлом заключается в подмешивании горячего теплоносителя, который поступает от источника обогрева, к холодной отработанной воде. Весь этот процесс происходит в смесительном узле. С помощью балансировочных вентилей, возможно регулировать подачу холодного и горячего теплоносителя.

Тёплый водяной пол с насосно-смесительным узлом считается одним из наиболее эффективных в работе, он способен без труда поддерживать комфортные условия в помещении. Его можно купить готовым или собрать своими руками.

Распределительные коллекторы

Распределительный коллектор — важнейшее устройство, которое отвечает за регулировку тёплых полов. Он предназначен для равномерного распределения теплоносителя по петлям. Оснащён отверстиями для подачи горячей воды и сбору остывшей.

На всех контурах коллектор должен иметь термоклапаны, с их помощью можно менять температуру в каждой петле тёплого пола, и регуляторы расхода. Такая конструкция, в комплекте с температурным датчиком, позволяет поддерживать температуру в помещении на заданном уровне, чутко реагируя на изменения погоды за окном.

В каждой комнате устанавливается термостат, который управляет несколькими приводами, по одному приводу на каждую ветку. Есть модели термостатов с функцией программирования, что позволяет устанавливать нужный режим работы, или время включения и выключения обогрева.

Кроме того, коллектор обеспечивает выход воздуха из системы через спусковой клапан, а запорный кран служит для балансировки и слива воды.

Для удобства, коллекторный узел прячется в специальный металлический шкаф, который устанавливается на стене, или в нише.

Монтаж водяного тёплого пола

Перед работами по монтажу водяного тёплого пола подготавливается схема укладки труб и составляется список необходимого материала.

Пошаговый процесс установки греющего пола выглядит так:

1. Подготовка основания — при наличии трещин и больших перепадов, их следует заделать специальным раствором, или залить тонкий слой черновой стяжки.
2. Монтаж коллекторного шкафа со всем надлежащим оборудованием — это рекомендовано сделать до укладки «пирога» пола, та как данные работы являются грязными, и приведут к образованию пыли и сора.
3. Гидроизоляция — основу нужно застелить гидроизоляционным материалом для защиты от влаги.
4. Монтаж демпферной ленты — ей надо оклеить весь периметр помещения, она спасёт конструкцию от деформации при нагреве.
5. Теплоизоляция — необходимый теплоизоляционный слой на бетонный пол составляет 7 — 10 см. Отлично подходит для этой цели экструдированный пенополистирол. Есть плиты с пазами для укладки и фиксации труб.

Бывает теплоизоляционный материал с фольгированным слоем, он способствует отражению тепла в нужном направлении.

Укладка труб — это сердце тёплого пола, поэтому к их выбору нужно подходить серьёзно.

Трубы бывают:

• металлопластиковые — они сложны в монтаже, имеют большой вес, для их изгиба требуется специальное оборудование;
• полипропиленовые — обладают высокой теплопроводностью, но контур такой нуждается в надёжной фиксации, так как он склонен принимать исходную форму;
• гофрированные нержавеющие — наиболее популярны, удобны в монтаже, с высокой степенью теплопроводности и имеют разные размеры;
• медные — прочны и долговечны, но стоят дорого и произвести укладку самостоятельно трудно;
• полиэтиленовые PERT и PRX — часто используются, так как изделие упругое, с хорошими эксплуатационными характеристиками.

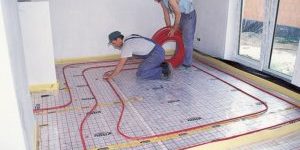

Монтаж труб производится согласно запланированной схеме («улитка» или «змейка»), и с установленным шагом. Фиксация контура может осуществляться к предварительно установленной армирующей сетке пластиковыми хомутами.

При укладке в качестве теплоизоляции мат с бобышками, трубы прокладываются между пазами, и тем самым надёжно закрепляются.

1. Подключение — трубы следует подсоединить к подаче и обратки тёплого пола.
2. Опрессовка пола — её нужно сделать до заливки стяжки, чтобы проверить работоспособность и наличие течи. Тестирование делается при повышенном давлением, на протяжении суток.
3. Заливка стяжки — её толщина зависит от диаметра труб, и составляет в среднем 5 — 7 см. При заливке бетонного раствора, в трубах должно присутствовать давление.

• Первое включение пола — запрещено включать систему до полного высыхания бетонного состава, на это потребуется около месяца. Чтобы не потрескалась стяжка, поднимать температуру нужно постепенно. Начиная с 20 градусов, и повышая каждые сутки на 3 — 4, пока недостигнется рабочая температура.
• Укладка финишного покрытия — материал может быть любым, главное, чтобы он сочетался с греющими системами. Хорошо соседствуют тёплые полы с керамической плиткой.

К сведению! При монтаже пола «сухим способом», процесс сооружения конструкции заключается в установке деревянных лаг, поперёк которых фиксируются рейки, а между них прокладывается трубопровод.

Популярные производители комплектующих

При обустройстве водяного тёплого пола выбрать нужные комплектующие несложно, так как большинство производителей таких систем, выпускают и комплектующие к ним. Кроме того, некоторые изготовители стали производить смесительные узлы, что избавляет пользователей от необходимости устанавливать отдельный циркуляционный насос.

К самым проверенным производителям, которые изготавливают полимерные трубы со сроком службы более 50 лет, относятся:

• «Valtec»;
• «De Dietrich»;
•  «Acv»;
• «Ctc»;
• «Buderus».

Помимо этого, данные компании выпускают пульты управления, что позволяет отслеживать работу системы в любом месте дома.

В заключении можно сказать, что по эффективности водяные тёплые полы превосходят другие виды отопительных приборов. Ведь, ресурс не тратится на обогрев воздуха под потолком.

Решив установить нагревательные полы, внимательно изучите все возможные схемы монтажа данных систем, а также, как работают водяные тёплые полы в квартире или доме, чтобы подобрать оптимальный вариант для себя.

Теплый электрический пол позиционируется как удобная, функциональная и экономичная система. Водяной тип такого отопления весьма популярен, система отвечает любым потребностям потребителя. Но ее установка – дорогая и длительная процедура, требующая капитального ремонта. Гораздо привлекательнее в плане стоимости электро водяной теплый пол, экономичная система с улучшенными характеристиками эффективности и экономичности.

Содержание

О проблематике теплого пола

Водно наполненный теплый пол, являющийся классической системой – достаточно сложная система. Для ее работы понадобятся:

• коллекторные гребенки, распределяющие и контролирующие циркуляцию теплоносителя;
• нагнетательные насосы, которых может понадобиться несколько;
• достаточно мощный нагревательный котел, работающий на твердом, жидком топливе или газе.

Объем теплоносителя внутри структуры трубок теплого пола достаточно велик. Это вызывает различные технологические особенности эксплуатации системы. Могут возникать завоздушивания и другие проблемы, которые способны снижать эффективность отопления.

В отличие от классических, водяные электрические теплые полы избавлены почти от всех проблем стандартной системы. При этом у них есть ряд преимуществ.

Современная система теплого пола может быть построена с использованием электричества в роли основного источника тепла. Для этого:

• создается классическая система отопления, с гребенками и другими контрольными приспособлениями;
• в качестве нагревательного котла устанавливается система, работающая на электричестве.

Современные индукционные котлы потребляют мало энергии и при этом – создают достаточно высокое давление воды на выходе. Водяные электрические теплые полы, построенные с использованием такого оборудования – экономически эффективнее по сравнению с системами, применяющими другое топливо.

Установка индукционного нагревательного котла может рассматриваться как средство модификации существующей системы теплого пола. Такая система не может с полным правом называться электро водяной теплый пол, поскольку является только отдельной линейкой развития классической системы.

Водяные электрические теплые полы сегодня представлены на рынке в формате двух готовых решений, основанных на разных принципах работы. Это:

• нагрев теплоносителя в замкнутом герметичном контуре;
• скоростная прокачка очень малого объема жидкости по трассе циркуляции.

Читайте также:  Какой теплый пол лучше выбрать под плитку

Электрический теплый пол в формате готовых решений легко монтировать, не выдвигается особенных требований к установке. Ремонтопригодность и температурные диапазоны, в которых действуют электро водяные теплые полы – гораздо выше, шире, чем у классической системы.

Нагрев теплоносителя в замкнутом контуре

Электрический теплый пол, построенный на физически надежном принципе равномерного нагрева теплоносителя в контуре, представлен на рынке корпорацией Daewoo. Продукт торговой марки XL Pipe – надежное и эффективное решение, которое может использоваться как в роли дополнительного, так и основного источника тепла в доме или квартире. Система построена на следующем принципе:

• циркуляция теплоносителя отсутствует;
• контур укладывается герметически запаянной трубкой;
• внутри тепловыделяющего элемента находится антифриз;
• нагрев осуществляется несколькими нихромовыми проводниками.

При работе системы происходит следующее:

• подача напряжения на контур обогрева XL Pipe вызывает выделение тепла;
• поскольку общее количество теплоносителя крайне мало, не происходит значительного увеличения объема;
• в трубке наблюдается рост давления, что смещает вверх точку кипения жидкости и никаких процессов образования газовых пузырьков не происходит.

Система электрического пола укладывается в стяжку по общим правилам. При этом применяются упрощенные системы контроля температуры. Весь контур прогревается равномерно, поэтому достаточно расположить датчик в основной монтажной коробке, где отопительная система подключается к электричеству.

У данного варианта отопления есть ключевой недостаток. Ремонт производится только сервисными инженерами, поскольку требуется заполнение структуры антифризом и тщательная ликвидация порыва или других повреждений водно электрического контура. К положительным чертам жидкостного теплого пола следует отнести легкое нахождение места протечки, а также – необходимость разбить только небольшой участок стяжки для доступа к контуру.

Достоинства водного теплого пола с проводниковым нагревателем

Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.

1. Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
2. Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.
3. Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

Читайте также:  Водяной теплый плинтус — эффективность и простота монтажа

В аспектах монтажа – нет никакой разницы между классической системой и электрической. Используется тот же принцип выравнивания поверхности, укладки фольгированного термоизолятора, заливки стяжки. Требования к толщине слоя бетона или самовыравнивающейся смеси – те же, что и при обустройстве классического теплого пола.

Водяной электропол формата XL Pipe не рекомендуется использовать во влажный помещениях, поскольку внутри структуры проходит электрический ток и повреждения могут быть потенциально опасны электроударом. Но есть и отличия между пленочными и карбоновыми полами в лучшую сторону. На водяной электропол, уложенный в стяжке, можно ставить мебель – ему не страшны механические нагрузки и нет проблемы теплового запирания.

Капиллярный теплый электропол

На другом принципе работают капиллярные водяные электрические полы. Их механика основана на скоростной прокачке малого количества теплоносителя по контуру отопления. Инженерное решение выглядит следующим образом:

• греющий кабель и другие подключенные к энергосети устройство внутри пола – отсутствуют;
• контур отопления укладывается из трубки сложного сечения с малым просветом прохода теплоносителя;
• запитывается система от центрального блока, где расположен миниатюрный индукционно – мембранный насос.

При включении системы начинается скоростная прокачка теплоносителя внутри контура. Последний собирается достаточно просто. Используются специальные трубки и соединительные герметизирующие муфты. Поскольку скорость движения теплоносителя велика, от нагревательного оборудования не требуется ставить рекорды.

Специфические характеристики основного нагревателя обуславливают критерий выбора теплоносителя. В капиллярном полу используется только дистиллированная вода со стабильными показателями электрического сопротивления и коэффициента температурного расширения. Она не содержит солей и посторонних частиц, что важно при циркуляции в контуре малого просвета.

С задачей отопления комнаты площадью до 20 квадратов справится центральный блок управления мощностью в 2-2.4 кВт. Для него не требуется отдельная линия подключения, но такое оборудование все равно коммутируется через собственный автомат отключения и предохранительный блок.

Капиллярный пол не может рассматриваться как надежный основной источник тепла в квартире. Хотя в каждой комнате можно установить отдельный нагревательный блок, общая отдача энергии может оказаться недостаточной. Если жилые помещения теряют много тепла – объема капиллярных трубок может быть недостаточно, чтобы прокачивать нужный объем теплоносителя для обеспечения комфортной температуры воздуха.

Требования к укладке капиллярного электропола

В отличие от других систем, есть специфические требования к укладке капиллярной электрической системы отопления. Обустройство стяжки проводится по стандартным требованиям. Выравнивается основание для заливки, укладывается гидроизолятор и фольгированный теплоизолятор, затем размещается металлическая сетка или подложка для трассы и монтируется контур из трубок и муфт. Заливка стяжки включает в себя предварительные работы:

• система отопления проходит процесс заполнения. Для этого заливается вода в специальный бак, после чего блок управления-нагрева включается;
• после заполнения объема трассы и начала устойчивой циркуляции нагрев отключается;
• заполненная система должна остыть.

Читайте также:  Теплые полы в ванной комнате под плитку

Когда температура трубок и комнатного воздуха выравнивается, проводится заливка или укладка стяжки. Такой порядок действия обязателен для сохранения стабильных характеристик гидравлического сопротивления в контурах капиллярного электропола.

Достоинства и недостатки капиллярной системы

По сравнению с решением на основе проводникового нагрева, капиллярные полы имеют несколько преимуществ. Они не имеют электрического элемента внутри стяжки, поэтому могут укладываться в помещениях с повышенной влажностью – банях, саунах, ванных комнатах. Также, привлекательнее выглядит схема подключения системы. Но есть у капиллярного пола и недостатки:

• присутствует проблема неравномерного нагрева пола, температура вблизи блока управления (входа горячей воды) выше;
• для больших помещений уровня теплоотдачи капиллярной структуры может не хватить;
• хотя ремонт повреждений контура можно сделать своими руками, для этого все равно придется использовать специфические комплектующие, теплоноситель, разбивать часть стяжки.

По общему балансу характеристик капиллярная система может рассматриваться в роли надежного и эффективного дополнительного источника обогрева. Но для того, чтобы создать комфорт внутри больших помещений – рекомендуется использовать автономное тепло от корейской компании Daewoo Enertec или классическую структуру теплого пола, запитанную от индукционного электрического котла.

Хотите сделать свой дом уютным, современным и теплым? Обратите внимание на теплый водяной пол. В этой статье мы подробно опишем все его преимущества и недостатки, расскажем, как выбрать трубы и уложить их, опишем схему коллектора и системы управления.

Преимущества и недостатки водяного тёплого пола. Подготовка основания. Нюансы монтажа. Выбор труб, способы их укладки, частота витков и варианты фиксации. Стяжка и сроки созревания.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием. Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном.

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

1. Подготовленное основание;
2. Стяжка (5 см);
3. Теплоизолятор (5 см);
4. Трубы (2 см);
5. Стяжка (4 см);
6. Напольное покрытие (2 см).

В зависимости от применяемых труб, может быть несколько слоёв гидроизоляции. Основание, это черновой пол в подвальном помещении или на первом этаже частного дома. Первый слой стяжки, требуется именно при отсутствии ровной поверхности.

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м² этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Преимущества и недостатки

Преимущества водяных тёплых полов во всей полноте раскрываются только при использовании дешёвых энергоносителей, как-то: газ, уголь, дрова. Нагрев теплоносителя электрическим котлом, приблизительно в 7 раз более затратный, чем при использовании газового оборудования.

Гигантская теплоёмкость системы водяного тёплого пола, ещё один плюс. Комната, в которой находится ≈ 100 кг/м² нагретого бетона, быстро остыть не может (в расчёт берётся только верхний слой стяжки).

Но и минусы тоже есть. Прежде всего, это чудовищная инерционность. Чтобы прогреть такой слой стяжки, необходимо время и энергия.

Инерционность подводит к тому, что регулировка температуры водяного тёплого пола, весьма условна. Контролирующая аппаратура снимает показатели температуры с теплоносителя, поверхности пола и воздуха (в некоторых терморегуляторах). Но вносимые через терморегулятор изменения, очень медленно проявляются.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание. Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Смотрите также:  Теплый пол под ламинат

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

• Маячковый профиль;
• Лазерный уровень;
• Угольник строительный;
• 5-10 кг гипса;
• Грунтовка;
• Мобильная бетономешалка;
• Цемент;
• ПГС;
• Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Укладка теплоизолятора

Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.

Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.

Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.

Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.

Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.

Монтажные ленты более приемлемое решение, но на них очень трудно укладывать трубу спиралью (улиткой).

Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.

Смотрите также:  Теплый пол электрический

Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиусизгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба.

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

1. Насос;
2. Котёл;
3. Коллектор;
4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м³/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z₁ – 1,7 вентиль термостата;

Z₂ – 1,2 смеситель;

Z₃ – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа. ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Стяжка

ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой. Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.

Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.

Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м³ раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.

Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца. ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение.

Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.

Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.

Первое включение

Очень важный этап эксплуатации водяного тёплого пола. Чтобы не потрескалась стяжка от неравномерного прогрева, и не повредились трубы, включение проводят по следующей схеме:

1 сутки – температура 20 ˚C.

2 сутки – увеличивают температуру на 3 ˚C.

3 и следующие сутки, поднимают температуру по 4 ˚C, до выхода на рабочий режим.

Только после этого, можно переходить к монтажу напольного покрытия.

Используемые источники:

• https://kaminyn.ru/tyoplyiy-pol/elektricheskiy/vidyi-elektricheskogo-pola.html
• https://pol-hot.ru/princip-raboty-teplogo-pola/
• https://trubanet.ru/teplyjj-pol/teplyj-pol-vodjanoj-kak-rabotaet.html
• https://delaypol.com/teplyj-pol/elektro-vodyanoj-teplyj-pol.html
• https://stroypedia.com/pol/teplopol/vodyanoj-teplyj-pol.htm
