Кабельный теплый пол под плитку: как положить подогрев, монтаж своими руками

<index>

Электрический теплый пол – универсальное средство обогрева. Он позволяет равномерно распределить тепло по поверхности пола и обеспечить комфортную температуру в помещении.

Системы теплого пола совместимы практически со всеми напольными покрытиями, включая ламинат, паркет, ковролин и даже декоративный камень.

В этой статье речь пойдет об этапах обустройства электропола под плитку – от выбора кабеля и расчета мощности до финальной укладки кафеля.

Выбор нагревательного элемента

Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.

Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

Греющий кабель

Для организации теплого пола подойдут кабели двух типов:

Резистивные.

Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;

Саморегулирующиеся.

Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.

Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.

Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло.

Кабельные маты

Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.

Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.

Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.

Карбоновые маты

Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.

Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.

При запитывания мата от электросети паста нагревается и начинает излучать тепло.

Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.

Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.

Инфракрасная пленка

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.

Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.

К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.

Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.

Подсчет количества и мощности матов

Для начала нужно определиться с мощностью матов, а затем уже рассчитывать их количество. Поскольку кафель укладывается преимущественно в санузле и на кухне, стоит взять за ориентир показатели для этих помещений:

средняя мощность для кухни – 110-130 Вт/м2;
средняя мощность для ванны, душевой и туалета – 120-150 Вт/м2.

Эти показатели актуальны только в том случае, если теплый пол монтируется как вспомогательная система обогрева. Если электропол призван основательно отапливать кухню или ванную, мощность одного мата должна быть не ниже 140-180 Вт/м2.

Далее вычисляем полезную площадь помещения – длину комнаты умножаем на ширину и вычитаем площадь, которую будет занимать бытовая техника.

Теперь можно высчитать количество матов – разделить полезную площадь на площадь одного элемента выбранной мощности.

Расчет длины греющего кабеля

Длина электрокабеля будет зависеть от общей мощности системы. Вычисляют ее умножением средней мощности (Вт/м2) на общую площадь комнаты, также рекомендуется добавить запас в 30% на теплопотери. Здесь можно ориентироваться на оптимальные показатели для кухни и санузла, описанные выше.

Затем определяемся с разновидностью и номинальной мощностью погонного метра кабеля – она может варьировать от 10 до 60 Вт/м. Далее общую мощность системы делим на мощность погонного метра кабеля – получаем длину.

Таким образом очевидно, что чем мощнее будет выбран греющий кабель, тем меньшее его количество понадобится для монтажа электропола.

Основные правила монтажа полов с подогревом

Монтаж теплого пола с использованием разных нагревательных элементов – матов и кабеля – будет иметь существенные отличия.

Принципы монтажа кабельного пола

Общий порядок работ:

Подготовка основания, обустройство теплоизоляционного слоя, устранение трещин, неровностей, очистка от грязи, грунтование.
Установка термостата с двумя штробами – под подводку питания и под подключение кабеля.
Раскладка кабельных матов и кабеля по выбранной схеме, вывод проводов к термостату.
Монтаж температурного датчика.
Выполнение стяжки или нанесение клеевого состава с бороздками.
Облицовка пола кафелем.

Важно! При обустройстве пола матами для фиксации плитки необходимо приобрести специальный плиточный клей под нагревательные элементы. Греющий кабель можно укладывать под цементную стяжку.

Принципы монтажа инфракрасного пола

Общая схема работ:

Нарезание инфракрасного полотна на полосы согласно плану раскладки.
Изолирование краев нагревательных элементов.
Укладывание подложки из вспененного пропилена и фольги, препятствующей инфракрасным теплопотерям.
Размещение нарезанной инфракрасной пленки на плоскости, закрепление канцелярским скотчем.
Фиксация клипс на медной полосе, соединяющейся с кабелем.
Укладка полиэтиленовой пленки для защиты от плиточного клея.
Монтаж терморегулятора и датчика.

После нанесения тонкого слоя плиточного клея укладка плитки возможна только после его подсыхания.

Общая пошаговая технология укладки

Чтобы обустроить пол с подогревом под керамоплитку, необходимо грамотно выполнить монтажные работы в 10 этапов.

Подготовка поверхности

Площадка под укладку матов или кабеля должна быть ровной и чистой. При выраженных неровностях, трещинах и выступах лучше всего выполнить цементную стяжку, которая скроет все изъяны. Если огрехи несущественные, достаточно зашпаклевать трещины и отшлифовать выступающие участки.

Затем пол очищают от мусора, тщательно подметают и обрабатывают грунтовкой.

К следующему этапу приступают только тогда, когда грунтовка полностью высохнет.

Создание схемы

Вне зависимости от типа электропола нужна подготовка терморегулятора. Запитывать его можно от уже установленной розетки или напрямую от сети. Как правило, схема подключения терморегулятора указана в инструкции. Также в стене штробятся два канала: один под гофру термодатчика, второй – под силовые провода нагревающего кабеля.

Важно! Укладывать кабель и маты нужно таким образом, чтобы до стен оставалось расстояние около 10 см.

Самым простым способом укладки кабеля считается змейка. Маты укладываются либо прямолинейно, либо произвольно в тех участках, где необходим более интенсивный подогрев. При укладке кабеля оба его конца выводятся к термостату, а муфта впоследствии скрывается под стяжкой.

Затем в специальную пластиковую трубу монтируется термодатчик и подсоединяются все провода, питающие систему обогрева.

Расчет материалов

Количество нагревательных матов и погонных метров кабеля рассчитывается по схеме, приведенной выше. Кроме этого понадобятся:

теплоизоляционные материалы;
демпферная лента;
соединительные провода;
плиточный клей;
кафель;
крепежные детали;
терморегулятор и термодатчик;
заземляющий медный кабель;
система защиты УЗО.

Количество плитки и теплоизоляции рассчитывается по площади пола с припусками под подрезку. Количество плиточного клея будет зависеть от кривизны пола.

Но ориентироваться можно на указания производителя средства из расчета на квадратный метр.

Проверка старой электропроводки

Чем больше площадь комнаты, предназначенной под напольный обогрев, тем более мощной должна быть проводка. Поэтому предварительно следует рассчитать сечение кабеля по мощности, току и длине, чтобы жила не нагревалась и не плавила изоляцию.

В расчет берется номинальная мощность кабеля и электроприборов, которые он должен питать.

Если диаметр жил слишком мал, проводку придется заменить и подстроить ее под новую систему.

Также не стоит забывать, что устройство защитного отключения и выключатель-автомат должны соответствовать новой электронагрузке.

Теплоизоляция поверхности

Качество обустройства пола с подогревом во многом будет зависеть от качественного утепления основания. Грамотно уложенное основание не только уменьшит теплопотери, но и повысит эффективность работы электросистемы.

С задачами теплоизоляции лучше всего справится пенофол. Это современный многослойный материал с базой из полиэтилена и самоклеящимся основанием. Наружная часть пенофола выполнена из фольги, которая не дает теплу уходить из-под пола.

Пенофол клеится на пол стык в стык с заходом на стены в 3-5 см. Стыки заклеиваются фольгированной лентой, а по периметру комнаты укладывается демпферная лента, предотвращающая прямой контакт с нагревательными элементами.

Совет! Для помещений с низкими потолками вместо пенофола рекомендуется использовать пенополистирол или полипропилен.

Установка датчика температуры и термостата

Термостат предназначен для включения/отключения системы, а также регулировки температуры нагрева. Он монтируется на стене около розетки.

Датчик температуры предназначен для независимой работы системы обогрева и ее оптимизации без контроля со стороны хозяев. Монтируется датчик прямо в пол в гофрированную трубу, проложенную в штробе.

Установлен он должен быть по центру между двумя витками кабеля. Внутренний конец гофры изолируется герметиком, наружный подключается к термостату.

Контрольное испытание

Проверка кабеля или матов проводится еще до укладки на поверхность – для этого мультиметром измеряется их сопротивление. От указанных паспортных параметров сопротивление не должно отличаться более, чем на 10%.

Если показатели в пределах нормы, можно приступать к монтажу.

Крепление нагревательного элемента

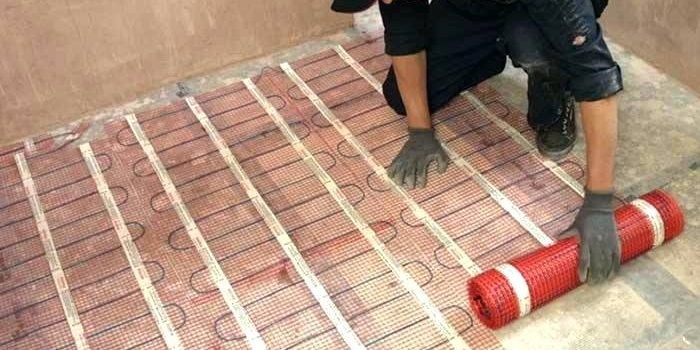

Проще всего укладывать термоматы – они расстилаются по плоскости пола в выбранном положении и подключаются к термостату.

Кабель укладывается улиткой или змейкой и закрепляется монтажной лентой. Чтобы работа спорилась легче, для закрепления электропола можно использовать пластиковые хомуты. Очень важно соблюдать одинаковое расстояние между витками кабеля, иначе площадка будет прогреваться неравномерно.

После раскладки материала необходимо еще раз проверить сопротивление – оно должно совпадать с данными первого замера.

Заливка стяжки

Стяжка служит основанием для облицовки и способствует лучшему распределению тепла по полу. Традиционно для заливки используется цементно-песчаная стяжка из трех частей песка и одной части цемента. К ним добавляется вода до получения вязкой консистенции и клей ПВА для повышения вязкости раствора.

Для экономии цемента в раствор добавляют щебень – 5 частей на 1 часть цемента. Рекомендованная толщина заливки составляет около 3-5 см.

Важно! Добавлять большое количество воды в раствор нельзя, иначе в стяжке при застывании появятся трещины.

Если в качестве нагревательного элемента выбраны маты, стяжка не требуется – на пленку сразу можно укладывать плитку.

Укладка плитки

Облицовку пола с цементной стяжкой можно проводить только тогда, когда раствор схватится. Полное высыхание может растянуться на месяц, но к облицовке поверхности можно приступать уже через 2-3 дня после заливки стяжки. На пол с подогревом керамоплитка укладывается по такому же принципу, что и на любое другое основание.

Лучше насаживать ее на клей, который не “украдет” дополнительные сантиметры высоты. Клей должен быть со специальной маркировкой “теплый пол” или с указанием диапазона допустимых температур. На мат клеевой состав нужно наносить очень аккуратно мягким шпателем, чтобы не повредить систему.

При использовании раствора нужно следить, чтобы в слое не было пустот, которые могут спровоцировать перегревание кабеля.

Уже через сутки по теплому полу можно будет передвигаться. А полностью запускать систему и затирать швы рекомендуется тогда, когда клей, раствор и цементное основание полностью высохнут.

Обзор способов

dolzhna-byt-rovnoj-i-chistoj.jpeg»>

Видео обзор

</index>Полы

Теплый пол – одно из несомненных достоинств и для квартиры, и для частного дома. Одна проблема – обычно пол теплом не радует, особенно бетонный. Конечно, напольное покрытие может смягчить неприятное впечатление, сгладить холодность пола. Но более рациональный вариант – устроить водяной или электрический «теплый пол» под плитку или ламинат.

Что называется электрическим теплым полом

Это все виды обогрева горизонтальной поверхности (пола), основанные на использование токопроводящих элементов. Тепло при такой схеме обогрева воздуха поднимается снизу, от всей поверхности, на которой расположены нагревательные элементы.

Выделяют три основных вида электрического теплого пола:

кабельный – под напольным покрытием, в слое стяжки или плиточного клея, уложен греющий кабель. Схема укладки различна, температура и эффективность нагрева зависит от конструкции. Подъем уровня пола – на толщину стяжки с таким расчетом, чтобы кабель с обеих сторон (сверху и снизу) был покрыт слоем как минимум 5 мм;
нагревательные маты (термоматы). Это, по сути, тот же кабель, закрепленный на специальной крупноячеистой сетке. За счет того, что диаметр кабеля меньше, чем при обычной прокладке, такая массивная стяжка не нужна, допустима укладка кабеля в сравнительно небольшой слой плиточного клея. Помимо кабеля, используется также аморфная металлическая лента, также пропускающая ток и нагревающаяся под его действием. Продается секциями, что заметно упрощает и ускоряет монтаж;
пленочные полы. В этом случае применяется тонкая пленка с углеродными (карбоновыми) и биметаллическими резистивными (греющими) элементами. Этот нагревающий слой запаян в оболочку из лавсана или полиуретана, продается обычно рулонами, разделенными на секции.

Кроме этих популярных вариантов, на рынке представлены также жидкостно-электрические полы – относительная новинка, трубы с проложенным внутри кабелем. Теплопроводящая жидкость в трубах и сама оболочка труб защищают кабель от повреждений, при этом нагрев обеспечивается достаточный для полноценного отопления.

Данная система дает равномерный нагрев всей трубы без движения жидкости, не требует дополнительного насосного оборудования. Монтаж ведется обязательно в стяжку. Официальное видео от производителя.

Также есть разновидность полов, основанных на системе матов, но с использованием не кабеля, а нагревающихся стержней из карбона (угольные). Монтируются аналогично, но потребляют меньше энергии, чем кабельные системы. Также видео от поставщика продукции.

Интересное решение для обогрева только небольшой части пола или частых переездов – пленочный пол «под ковер».

Это пленочная система с отдельным выводом питающего кабеля для подключения к электросети. Основное условие – поверх пленки должно обязательно лежать плотное и при этом хорошо пропускающее тепло покрытие, которое легко удалить. Обычно такие пленки стелют под ковер или ковролин. Обзор такого нагревателя можно посмотреть на видео.

Расчет и выбор покрытия: теплый пол для ванной, комнаты, лоджии или балкона

В первую очередь необходимо определить, какие именно функции планируются для электрического «теплого пола» – будет ли он основным источником нагрева воздуха или только вспомогательным. В любом случае проверяется количество тепла, которое может излучать данная система при данных условиях монтажа.

Указанные в таблице показатели – это итоговое тепловое излучение, уже прошедшее монтажный слой (стяжку, клей) и слой напольного покрытия. При этом следует учитывать, что разные материалы покрытия по-разному пропускают тепло. Кроме того, некоторые (паркет, массив дерева) плохо воспринимают нагрев свыше 26…28 градусов Цельсия.

Представить себе картину в целом поможет иллюстрация ниже.

Если же брать в цифрах, то для расчета удобно использовать не стандартные данные о сопротивлении теплопередаче, а коэффициент теплопроводности материала.

Как видно из таблицы, только при укладке керамической или каменной плитки можно не беспокоиться о потере мощности. Соответственно, при расчете данные о тепловом излучении нагревательной системы можно брать «как есть».

Если же речь идет о ламинате, ковровом покрытии и паркетной доске (именно паркетной доске, а не паркете!), следует учитывать: до потребителя дойдет только десятая доля излучаемого кабелем, матом или пленкой тепла.

Пример

Планируется уложить пленочный пол под ламинат в спальне как дополнительное отопление. Требуемая мощность излучения – 120 Вт/м.кв. Стяжки нет, теплоизоляция чернового пола достаточная, ламинат используется специальный «под теплый пол» с коэффициентом теплопроводности 0,15 (обычный ламинат имеет коэффициент 0,1, см. таблицу выше). Планируется использовать пленочный пол Caleo GOLD с мощностью 170 Вт/м.кв.

Учитывая коэффициент 0,15 для ламината, в помещение будет проникать

170х0,15=25,5 Вт с каждого квадратного метра.

Согласно стандартам, основное отопление на один квадратный метр должно давать около 100 Вт.

Следовательно, даже при недостаточном обогреве центральным отоплением дополнительные 25 Вт/кв.м. дают вполне достаточную «прибавку» по теплу.

Важно: пленочные «теплые полы» монтируют не на всю площадь помещения! Под сантехническими приборами, габаритной мебелью и техникой пленку на настилают! То же касается кабельных систем и термоматов.

Учитывая приведенный выше пример расчета и ориентируясь на минимальные потери энергии, оптимальный вид покрытия пола для напольных систем отопления – керамическая или каменная плитка.

Какой теплый пол лучше под плитку?

Здесь все зависит от того, какое именно помещение планируется обогреть и насколько капитальным будет ремонт.

Так, кабельные системы требуется монтировать в стяжку – следовательно, придется как минимум вскрывать весь пол, предварительно выравнивать его начерно и заливать стяжку с уложенным кабелем.

Если планируется заменить только напольное покрытие без переделки базовой поверхности (устройства новой стяжки), лучше применить пленочные системы или термоматы. При этом стоит отметить: пленочные теплые полы более безопасны во влажных помещениях, поскольку в них реже возникает КЗ даже при контакте с водой.

Разумеется, учитывается вопрос бюджета – чем более прогрессивна и эффективна система обогрева, тем дороже выйдет ее покупка. Зато эффективность обогрева в процессе эксплуатации существенно сократит расходы на снабжение энергией. Также стоит учитывать сроки монтажа, удобство ремонта и ряд других параметров, сведенных в таблицу ниже.

Монтаж кабельного теплого пола под кафельную плитку своими руками

При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.

Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.

При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв. Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание).

Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле

При выбранных параметрах

H = 4*100/91 = 4,39 см

Учитывая необходимость отступа от стен, можно принять 4 см.

Планируя монтаж, важно выполнить следующие правила:

никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

Последовательность работ такова:

заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
вывод кабеля к терморегулятору;
заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.

К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.

Монтаж термоматов

Общие правила установки такого «теплого пола» совпадают с перечисленными выше, для кабельной нагревательной системы.

Основные отличия – удобство монтажа, поскольку на матах уже есть армирующая сетка – и отсутствие необходимости расчета шага укладки кабеля. Этот параметр жестко нормирован производителем, поэтому мастеру необходимо просто выбрать подходящую модель термомата в соответствии с требуемой теплоотдачей.

Для создания теплого пола в санузле по предложенной выше схеме потребуется подобрать такую модель термомата, которая даст на допустимые 4 кв.м. площади укладки теплоотдачу 1600 Вт.

Для примера рассмотрим нагревательные маты Феникс – для данной площади можно получить лишь 670 Вт, что явно недостаточно. Однако большинство производителей дают именно такую – 160Вт/м.кв. – мощность нагрева матов, поэтому следует либо выбрать другой тип нагревательной системы, либо удовлетвориться данным уровнем нагрева.

Последовательность работ по укладке нагревательных матов показана на иллюстрации ниже.

При сложной конфигурации помещения иногда приходиться «раскраивать» маты, разрезая их на отдельные секции. Места допустимых разрезов указываются на армирующей сетке. Ниже представлены схемы возможного «раскроя» термоматов.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку. При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца.

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Заключение

Напоследок предлагаем Вам посмотреть видео о сравнении теплых полов разных типов и энергопотреблении таких отопительных систем.

<index>

Отопление и сохранение тепла в жилом помещении — насущный вопрос сегодняшнего дня. Поверхность пола кухни, ванной комнаты, санузла или прихожей — чаще всего прохладное керамическое покрытие. Летом этот фактор может быть приятным, но зимой холодный пол становится проблемой, особенно для семей с маленькими детьми. Электрический теплый пол под плитку является приемлемым методом решения этого вопроса. Самостоятельно установить полы с подогревом несложно, если знать основные приемы того, как укладывать под плитку элементы нагрева.

Какие есть варианты

Высокая теплоотдача керамической плитки является ее преимуществом при напольном отоплении любым способом.

Устройство электрического покрытия может быть нескольких видов:

кабельное;
пленочное;
нагревательные маты;
стержневое.

При кабельном способе монтаж электрического теплого пола под плитку заключается в укладке нагревательного резистивного кабеля, который прикрепляется специальными зажимами на планках. Более дешевый кабель — одножильный, но чаще употребляется двухжильный, обладающий высокой надежностью. Иногда используют кабель, между двумя проводниками которого лежит полимерная матрица, производящая тепло.

Можно приобрести готовые комплекты для данного метода отопления, цена которых зависит от комплектующих, длины и мощности кабеля. Полный набор комплекта может содержать даже инструменты. Экономнее самостоятельно подобрать элементы нагрева и установить теплый пол своими руками.

Пленочный инфракрасный способ — дорогой, но самый безопасный метод, при котором используется гибкое полимерное полотно со встроенными инфракрасными нагревательными элементами.

Пленочный инфракрасный тёплый пол

Нагревательные маты состоят из монтажной сетки с закрепленным на ней кабелем. Их укладка не требует применения заливки бетонной смесью, при которой увеличивается нагрузка на перекрытия, и уменьшается высота потолка. Способ прост при монтаже, поэтому пользуется большой популярностью. Окончательный выбор теплого пола под плитку связан с проведением расчетов оптимальной теплоотдачи. В данном случае расчеты нагревательных мощностей матов намного проще, чем длины греющих кабелей.

В варианте стержневого способа используются последовательно соединенные карбоновые стержни. В набор для монтажа входят стержневые маты, провода и соединительные комплекты, остальные элементы (терморегулятор, теплоизоляцию, битумную изоляцию, скотч и прочее) покупают отдельно.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Читайте также: Как определить полярность электролитических конденсаторов, где плюс и минус?
