Что такое циркуляционный насос
Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.
Основными элементами прибора являются:
- корпус;
- крыльчатка;
- ротор;
- вал двигателя;
- клеммная коробка;
- двигатель;
- воздушный винт.
Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.
Цены на циркуляционные насосы для котлов отопления
циркуляционные насосы для котлов отопления
Для чего используется
Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.
Насосы устанавливают для таких целей:
- Улучшение качества работы системы с естественной циркуляцией.
- Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
- Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
- Повышение эффективности работы конструкции теплый водяной пол.
- Использование в системах кондиционирования с целью охлаждения.
Виды насосов
Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.
Различают два вида циркуляционных агрегатов:
- С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
- С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.
Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.
Преимущества котлов с насосом
Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.
Повышенный спрос на такое оборудование обусловлен его преимуществами:
- Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
- Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
- Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
- Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
- Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
- Простой монтаж отопительной системы.
Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.
Недостатки
Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.
Основные минусы:
- Электроэнергия обходится дороже, чем газ или твердое топливо.
- Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
- Необходимость установки качественной проводки в отапливаемом помещении.
Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.
Виды устройств для котлов
Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.
Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.
Циркуляционные
Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.
Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.
Питательные
Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.
Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.
Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.
Как подобрать насос
Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.
Основные параметры:
- Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
- Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
- Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
- Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
- Температура. До скольки градусов будет нагреваться жидкость в системе отопления.
Куда устанавливать
Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.
В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.
Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.
Принудительная циркуляция
В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.
В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.
Естественная циркуляция
Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.
Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.
Куда нельзя устанавливать циркуляционные агрегаты
Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.
Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.
Правила и нюансы монтажа
Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.
Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.
Схема монтажа
Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.
Возможные способы:
- Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
- Помпу монтируют в начале контура после группы безопасности.
- Устройство с отсекающей арматурой ставиться на байпасе.
- Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.
Установка циркуляционного приспособления на обратке.
Как подключить к электропитанию
Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.
Его можно подсоединить к электропитанию двумя способами:
- Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
- Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.
Когда нужно ставить дополнительное оборудование
От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.
Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.
Пошаговая инструкция по сборке и монтажу насоса
После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.
Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:
- Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
- Осуществить установку насоса в систему.
- После монтажа все места соединений необходимо тщательно загерметизировать.
- Залить систему жидкостью. Удалить лишний воздух.
- Подключить устройство к электрической сети.
Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.
Стоимость насосов разных видов
На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.
| Модель | Страна-производитель | Цена, руб. |
| Прима UPS 25/60 180 | Россия | 1570 |
| Wester WCP 25-40G | Россия | 2127 |
| LRP 32-50/180 | Китай | 2598 |
| Hoffmann UPC 25-40 180 | Германия | 5256 |
| Yonos PICO 15/1-4 | Германия | 6051 |
| A 56/180 XM | Италия | 10953 |
В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.
Видео
Посмотрите видео, где показана установка насоса в систему отопления.
Похожие записиОтзывы и комментарии
- Газовые котлы
Вступление
Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива (газа).
Циркуляционный насос в газовом котле
Циркуляционный насос в конструкции газового котла разгоняет теплоноситель по системе отопления, благодаря чему, теплоноситель охлаждается в системе медленнее и возвращается в котел в «подогретом» виде. Так как нагрев в котле происходит до определенной температуры, то следующий цикл нагрева теплоносителя будет короче. Отсюда меньший расход газа и быстрые циклы прогрева воды (выше КПД).
Считается, что для гидравлических систем отопления не требуется установка циркуляционных насосов, однако, он совсем не помешает в старых отопительных системах с трубами большого диаметра.
Покупая газовый котел с циркуляционным насосом в конструкции, уже не нужно ставить отдельный циркуляционный насос в систему отопления.
Одноступенчатые и двухступенчатые насосы
Обычно в конструкцию газового котла включают двухступенчатые насосы. Ступени насоса это скорости вращения лопастей насоса. Обычно это 2500 и 2800 оборотов в минуту. На заводе устанавливают вторую ступень (большую скорость).
Место установки насоса в газовом настенном котле
Циркуляционный насос ставится рядом с гидравлическим блоком котла.
Подключение насоса к электричеству
Циркуляционный насос в конструкции газового котла уже подключен к распределительному щитку котла и включается при подключении электричества к котлу отопления. Напряжение питания 230±Вольт.
Подготовка насоса к запуску котла
Перед запуском котла система должна быть обезвоздушена. Для это сначала воздух выводится из насоса, на нем есть пробка, а вверху насоса, есть продувной вентиль. Сначала откручивается вентиль системы отопления. Из системы выпускается воздух. Потом, обезвоздушивается сам насос.
Дополнительные функции насоса газового котла
У насосов газового котла, кроме режимов запуска и работы, есть режим добега. Насос продолжает работать после отключения котла и выводит тепло из камеры сгорания при отключении котла. Это позволяет избежать температурных пиков и продлевает службу теплообменника.
Общая схема устройства газового котла
Выводы
- Циркуляционный насос в конструкции газового котла улучшает работу систем отопления, как одноконтурных, так и двухконтурных котлов отопления.
- Особенно актуален циркуляционный насос в конструкции настенного котла.
©Obotoplenii.ru
Другие статьи раздела: Газовый котел
Напольный газовый котел с насосом отличается тем, что циркуляция теплоносителя в нем осуществляется принудительно. Такие агрегаты достаточно распространены и пользуются у потребителей спросом.
Какие газовые котлы имеют циркуляционный насос?
Напольные газовые котлы делятся на:
- Энергонезависимые модели — они способны работать автономно без электричества. Теплоноситель циркулирует естественным путем, поэтому насоса в них нет. Продукты горения выводятся с помощью классического дымохода.
- Зависимые от электроснабжения – оснащены циркуляционным насосом, который перекачивает теплоноситель, расширительным баком, системой автоматического управления температурным режимом.
Напольные котлы, зависимые от электроэнергии, имеют теплогенератор, вырабатывающий энергию необходимую для работы всей системы. Термопара в пламени газовой горелки при разогреве вырабатывает энергию, достаточную для функционирования системы над клапаном. При прекращении подачи газа напряжение начинает падать, в результате этого клапан перекрывается.
Энергозависимые напольные газовые котлы пользуются у потребителей большей популярностью, чем автономные. Причиной этого является тот факт, что на них легче получить разрешительные документы от газовой службы.
Циркуляционный насос в котле разгоняет теплоноситель, благодаря чему он медленнее охлаждается и возвращается еще в теплом виде, поэтому следующий нагрев занимает меньше времени. Это снижает расход топлива и увеличивает КПД агрегата.
Помимо рабочего режима у циркуляционного насоса есть функция добега – он некоторое время продолжает работу после выключения котла. Эта способность позволяет исключить температурные перепады и продлевает срок службы теплообменника.
Подготовка насоса к запуску агрегата
Перед пуском газового агрегата систему следует обезвоздушить — воздух выводится из насоса с помощью продувного вентиля. Его откручивают и выпускают воздух из отопительной системы, а затем и из самого насоса.
Преимущества и недостатки газовых котлов с насосом
К преимуществам газовых котлов с насосом относят:
- металлические части системы хорошо отдают тепло;
- есть возможность менять температурные режимы;
- обеспечивается быстрый прогрев радиаторов отопления.
К недостаткам такого котла можно отнести только зависимость от электричества и необходимость нести расходы за него. В случае если электроэнергия отключится, то агрегат работать не сможет. Поэтому он годится только для эксплуатации в регионах, где электричество отключается редко.
Типы насосов для циркуляции теплоносителя
Существует несколько типов насосов, которые устанавливают в отопительные системы частных домов:
- насосы с мокрым ротором;
- устройства с сухим ротором.
Циркуляционный насос представляет собой двигатель, который сделан из следующих частей:
- статор – неподвижная часть, внутри которой находятся обмотки из медного провода;
- ротор – часть, находящаяся в подвижном состоянии внутри статора.
При появлении электрического тока возникает электродвижущая сила, которая стимулирует ротор к вращению.
Насос с мокрым ротором
Насос с мокрым ротором предназначен для применения в воде. Чтобы не возникло замыкания проводников в электрообмотке, насос на отопление с этим ротором отделен от статора корпусом из нержавеющей стали.
Преимущества данного насоса следующие:
- простота использования;
- малая степень шума;
- доступная цена;
- существует возможность удаления воздуха из систем отопления.
Недостатками насоса с мокрым ротором являются:
- низкий КПД;
- обеспечение циркуляции только небольшого объема воды.
Читайте здесь, как подключить настенный газовый котел
Какие напольные газовые котлы лучше — со встроенным или косвенным бойлером?Какие напольные газовые котлы считаются самыми надежными?
Насос с сухим ротором
Насос с сухим ротором предназначен для использования в помещениях большой площади. Его ротор не соприкасается с теплоносителем благодаря герметичности уплотнителя. К преимуществам данного типа насоса относятся:
- способность задать движение большому объему жидкости;
- есть возможность размещения отопительного устройства в горизонтальном и в вертикальном положениях.
Минусы у сухого ротора следующие:
- существенный шум при работе;
- уплотнительные детали нуждаются в постоянном ремонте и смазке.
Как выбрать циркуляционный насос?
Чтобы правильно выбрать циркуляционный насос, перед посещением магазина следует записать основные данные, на которых будет основываться выбор:
- площадь отапливаемого помещения;
- характеристики и марку отопительного котла;
- температуру теплоносителя.
С этими данными Вы можете обратиться к продавцу специализированного магазина, он поможет найти подходящий насос.
Лучше, конечно, выбирать циркуляционное устройство с минимальным уровнем шума, но они имеют ограничение по мощности. Для отопления больших площадей производительности таких насосов не хватит.
Обратите внимание! При покупке насоса с мокрым ротором следует учитывать, что он должен иметь специальный фильтр, который препятствует попаданию мусора в систему.
Также есть формулы, по которым профессионалы высчитывают оптимальные параметры насосов. При выборе циркуляционного устройства лучше посоветоваться со специалистом. Для его установки потребуется вызвать работника сервисного центра.
Поделиться:<index>Циркуляционные насосы
Использование насосов для циркуляции теплоносителя
Совсем недавно люди начали активно устанавливать газовое и электрическое автономное отопление. Сначала первые газовые котлы работали просто так, без специальных циркуляционных насосов. В таких котлах вода подавалась простым образом.
Все знают, что горячая жидкость намного легче, чем холодная, и благодаря такому свойству – поднимается наверх. При таком подъеме горячая жидкость увеличивается в объеме, а вот ее остатки забирает себе расширительный бачок.
В основном, вот такой бачок хозяин ставит в неотапливаемом помещении, например, на чердаке. Если домовладелец поставил такой бак, тогда он должен утеплить такое помещение для того чтобы вся система отопления не замерзла.
Расширительный бак размещают как правило на чердаке
Естественная система отопления была рассчитана на обогрев небольшого домика, примерно до 100 кв.м – это площадь без второго этажа, так как такая система отопления второй этаж полностью не прогреет. Для проведения строительных работ по укладке труб необходимо очень тщательно выбирать грамотного и профессионального сварщика. Опытный мастер должен уложить трубы под определенным углом, а вот если сварщик оказался не профессионалом, тогда движение по трубам будет проходить очень медленно и комнаты в доме не прогреются до комфортной температуры.
Для того чтобы в комнатах стало намного теплее, хозяева устанавливали специальные циркуляционные насосы для отопления, которые подавали обратную воду в котел, а уже из котла вытекала горячая вода и равномерно растекалась по трубам и батареям, согревая при этом все комнаты в доме.
На такое удовольствие нужно было потратить много денег, да еще и найти настоящего мастера своего дела.
На сегодняшний день современные отопительные котлы в своем составе уже имеют циркуляционные насосы системы отопления, а также специальные пульты для управления. Отопительные котлы нашего поколения – это современные и усовершенствованные газовые и электрические установки, которые облегчают использование агрегата, а еще и подогревают воду для бытового пользования.
Газовый котел со встроенным циркуляционным насосом
Преимущества использования циркуляционных насосов в системах отопления
Достоинства использования циркуляционных насосов, которые показывают отзывы:
- В металлических частях отопительной системы происходит прекрасная теплоотдача;
- Сам хозяин может изменить температуру в своем доме;
- Если временно отсутствуют жильцы, можно поставить самый маленький уровень температуры. Это позволит сэкономить затраты на электроэнергию;
- Происходит быстрый нагрев радиаторов и труб.
Типы насосов для циркуляции теплоносителя
На современном рынке продаются самые разнообразные насосы для отопления. Они бывают разных модификаций, мощностей, а также видов. Представим вашему вниманию несколько видов насосов, которые наиболее часто устанавливаются в частных домах.
Рекомендуем к прочтению:Насос для котла отопления
Виды циркуляционных насосов:
- Насосы с мокрым ротором;
- Циркуляционные насосы с сухим ротором.
Теперь конкретно покажем устройство насоса для отопления. Насос — электродвигатель, который сделан из таких частей:
- Ротор – это часть, которая находится в подвижном состоянии и внутри статора.
- Статор – часть, находящаяся в неподвижном состоянии. Внутри находятся обмотки из медного надежного провода, который, в свою очередь, закрепляется на определенном основании.
Когда появляется в обмотках электрический ток, появляется электродвижущая сила, которая помогает вращаться ротору вместе с крыльчаткой.
Устройство циркуляционного насоса
Насос с мокрым ротором
Такой вид ротора предназначен для использования в воде. Для того чтобы не возникло замыкание проводников электрической обмотки, насос на отопление с таким ротором отделен от статора надежным и прочным корпусом из нержавеющей стали.
Преимущества такого насоса:
- Простота в использовании;
- Небольшая цена;
- Малая степень шума;
- Из системы отопления существует возможность удаления воздуха.
Насос с мокрым ротором
Теперь о недостатках такого насоса: небольшой коэффициент полезного действия (КПД), который составляет всего 50%. В основном, циркуляционный насос с мокрым ротором обеспечивает циркуляцию только небольшого объема жидкости и предназначен для использования в небольших загородных домах.
Насос с сухим ротором
Циркуляционный насос с сухим ротором подходит для использования в больших зданиях или помещениях. В таких насосах его ротор работает без воды, благодаря этому двигатель не соприкасается с теплоносителем.
Необходимая степень герметичности защищается надежным уплотнением, с помощью которого двигатель предохраняется от попадания в него воды.
Преимущества насоса с сухим ротором:
Рекомендуем к прочтению:Как выбрать насос для отопления?
- Происходит циркуляция большого количества воды. Такие насосы отопления, в основном, используют большие жилые загородные дома, производственные здания или помещения.
- При использовании такого насоса можно создать конструкцию как вертикального расположения, так и горизонтального.
Насос с сухим ротором
Недостатки такой системы:
- Большая степень образования шума:
- Уплотнительные элементы постоянно нуждаются в смазке и в частом ремонте.
Правила выбора циркуляционного насоса
На что нужно сразу обращать внимания, когда идете покупать циркуляционный насос отопления? Об этом мы сейчас и расскажем.
Во-первых, необходимо определиться с тем типом насоса, который вы хотите приобрести, ведь насосы существуют не одного типа, а двух. Необходимо выбирать насос, у которого уровень шума минимальный. Но ведь все знают, что чем сильнее и мощнее насос, тем будет больше шума.
Во-вторых, насосная группа для отопления с насосом, который имеет мокрый ротор, должна иметь специальный фильтр, при помощи которого происходит защита от попадания в насос грязи.
Также существуют и формулы, с помощью которых рассчитывают все параметры насосов. Такие формулы используются только мастерами насосных установок.
Для того чтобы знать все параметры насосов, нужно обязательно обратиться за помощью к мастерам, предоставить им все необходимые данные:
- Площадь всех помещений, которые отапливаются;
- Паспортные данные, марку отопительного котла;
- Существующую температуру в отопительной системе.
Таким мастером может быть человек, который будет делать монтаж циркуляционных насосов, или специальный представитель магазина, продающего такие насосы.
Заключение
Очень важным в системе отопления является циркуляционный насос. Он предназначен для того чтобы вода или другие теплоносители проходили по радиаторам и трубам равномерно, без всяких неточностей. Благодаря ему температура в вашем доме будет такой, которую вы установите, и насос поможет вам в несколько раз снизить расходы на энергоресурсы.
</index>
Для чего нужен встроенный насос?
Устройство электрического отопительного котла с циркуляционным насосом
В электрических котлах отсутствуют габаритные или массивные элементы, являющиеся неотъемлемой частью конструкции других источников тепла. Поэтому отопительные электроустановки изготавливают, как правило, в настенном исполнении. При этом они максимально комплектуются дополнительными элементами с целью упрощения монтажа и обвязки котла на месте. Один из важнейших элементов обвязки, встраиваемый в конструкцию отопителя – циркуляционный насос. Его присутствие в электрическом котле более чем уместно, в особенности если в последнем предусмотрен вторичный контур для ГВС. Циркуляционные насосы для котлов решают две задачи:
- Принуждают теплоноситель протекать по трубопроводам системы отопления с определенной скоростью.
- В двухконтурных электроустановках они прогоняют теплоноситель через проточный теплообменник для приготовления воды на ГВС.
В одноконтурных котлах насос решает только задачу принудительной циркуляции воды по всей системе отопления. Тут возникает один нюанс: завод – изготовитель снабжает свое изделие насосом, параметры которого приблизительно соответствуют мощности электроустановки — принимается усредненное значение гидравлического сопротивления, которым должна обладать система данной тепловой мощности.
Циркуляционный насос Wilo для отопительных систем
Но существует бесконечное множество вариантов схем отопления, некоторые из них имеют большее гидравлическое сопротивление, нежели может преодолеть стандартный перекачивающий аппарат теплогенератора. Тогда электрический котел с насосом не сможет обеспечить подачу теплоносителя во все ветви системы.
Простой пример: стандартный перекачивающий агрегат WILO-STAR-RS способен обеспечить производительность 6 м3/ч теплоносителя, развивая давление 0.8 Бар или 8 м водного столба. Если источник тепла находится в цокольном помещении трехэтажного коттеджа, то только на преодоление высоты подъема понадобится давление порядка 0.6 Бар. А еще нужно доставить теплоноситель по горизонтальным ветвям, сопротивление которых укрупненно принимается по такому соотношению: 10 м длины горизонтальной трубы считается как 1 м стояка. И в результате подсчета получится, что электрокотел с встроенным циркуляционным насосом не справится со своей задачей, схема не будет функционировать.
Совет. Если речь идет об обогреве зданий с разветвленной системой, длинными ветвями или большими перепадами высот, то лучше выполнить укрупненный расчет и сверить его результат с параметрами перекачивающего устройства, проконсультировавшись с торговым представителем производителя теплогенераторов. Это убережет вас от покупки лишнего оборудования впоследствии.
Возможна ситуация, когда электрокотел с циркуляционным насосом уже приобретен, смонтирован, а после этого выяснилось, что давления штатного нагнетателя недостаточно. В этом случае дополнительные затраты неизбежны, а проблему решить можно так:
- Произвести укрупненный расчет гидравлического сопротивления системы самостоятельно либо с привлечением специалиста.
- По результатам расчета приобрести отдельный циркуляционный насос.
- Ввести в схему гидравлический разделитель (гидрострелку), тогда нагнетатель отопителя будет работать в малом контуре.
- Отдельный насос установить на большой контур системы отопления, как показано на схеме:

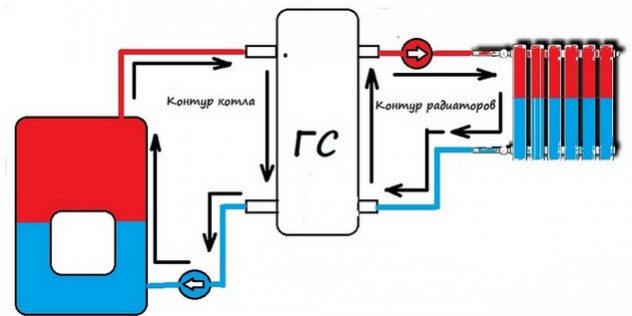

Система отопления с гидравлическим разделителем
Циркуляция в двухконтурных водогрейных котлах
Работа двухконтурных электрических котлов с насосом усложняется необходимостью периодического снабжения теплоносителем теплообменника, подогревающего воду для ГВС. Здесь нагнетатель поочередно действует в контуре отопления и горячего водоснабжения, переключение осуществляет двухходовой клапан с электроприводом по команде контроллера. Это происходит в момент открывания крана горячей воды в доме, данный факт фиксирует датчик протока и передает сигнал контроллеру. После переключения потоков циркуляционный насос перекачивает теплоноситель в проточный теплообменник до тех пор, пока кран в доме не закроют и двухходовой клапан не направит поток в подающий трубопровод отопления. Устройство двухконтурного котла с циркуляционным насосом показано на рисунке.
Схема монтажа
1 – колба с ТЭНами и автоматическим воздухоотводчиком; 2 – корпус агрегата с крепежными отверстиями; 3 – контроллер; 4 – мембранный расширительный бак; 5 – насосная группа с двухходовым клапаном и проточным теплообменником.
Проточный нагреватель имеет достаточно узкие каналы, соответственно, нагнетатель подобран таким образом, чтобы преодолевать гидравлическое сопротивление теплообменника с учетом его увеличения по мере возникновения накипи.
Для справки: автоматика большинства электроустановок запрограммирована на периодическое включение циркуляционного насоса в летнее время, чтобы его ротор не прикипел во время простоя.
Заключение
В подавляющем большинстве случаев электрические котлы со штатным насосом прекрасно справляются со своими задачами и рекомендованы к применению в качестве источников тепла частных домов.
Используемые источники:
- https://otoplenie-expert.com/elementy-otopleniya/tsirkulyatsionnyy-nasos.html
- https://obotoplenii.ru/gazovye-kotly/tsirkulyatsionnyj-nasos-v-konstruktsii-gazovogo-kotla
- http://oteple.com/napolnye-gazovye-kotly-s-nasosom-princip-raboty-i-osobennosti/
- https://otoplenie-doma.org/nasos-dlya-otopleniya-tipy-naznachenie-i-pravila-podbora.html
- https://cotlix.com/elektricheskij-kotel-s-cirkulyacionnym-nasosom
