Те, кто насмотрелся на видео по Ютуб про самодельный газовый водонагреватель, который состоял из змеевика, помещенного прямо на варочную панель в кухне, наверное, уже размечтались, как можно дешево получить много кипятка. На самом деле это не совсем так. Сегодня мы будем говорить про то, почему газовый водонагреватель своими руками делать не стоит.
Природный газ и водонагреватели
Сегодня очень модно понятие природного газа. В чем же его коренное отличие, и что у нас использовали ранее? Для чего все эти трубы, если во дворах многих домов имеются хранилища, где красуется надпись Пропан-бутан, огороженные сеткой-рабицей. Мы понимаем так, что внутри находится газ в жидкой фазе, теплотворная способность которого намного выше природного. Это практически тот же сжиженный баллонный, только в большем объеме. В дома он подается через редукторы, которые доводят давление до заданного. Так, что получается магистральный газ. (См. также: Как правильно установить газовый котел своими руками)
Природное голубое топливо тоже не всегда одинаковое. Мы привыкли отождествлять этот термин с метаном. На самом деле это не совсем так. Скорее метан является основой (до 98%), и чем его удельное содержание выше, тем ниже и теплотворная способность топлива. Вот почему газ из разных месторождений имеет неодинаковое качество. В частности, различают низкокалорийное и высококалорийное голубое топливо. Его теплотворная способность сильно различается. Вы знаете, какой именно газ течет по трубам в доме? По нашим подсчетам получается следующее:
Теплотворная способность типичного природного газа составляет порядка 32 МДж/кубометр. На сколько градусов сможет поднять такой объем температуру тонны воды? Удельная теплоемкость самой распространенной на планете жидкости составляет 4200 Дж/кг ºС Посчитаем: t = E / Vc = 32 МДж / (1000 х 4200) = 7,6 ºС, именно на столько вырастет температура кубометра.
</li>Стоимость газа в домах обычно колеблется в районе 60-ти рублей и зависит от региона. Но это не всегда природный газ. Мы не уверены, что теплотворная способность выбрана правильно, потому что на емкостях во дворах обычно написано Пропан-бутан. У них может быть до двух раз большая теплотворная способность. Природный же газ может стоить порядка 4,5 рублей за кубометр, и это коренным образом меняет расстановку сил. Если дом снабжается жидким пропаном-бутаном, то его тратится меньше, а теплотворная способность в два-три раза выше (до 110 МДж/кубометр). Таким образом проблема расчета не является тривиальной.
(См. также: Как правильно установить водонагреватель)
</li>Однако, что делать, мы подскажем. Данные о давлении газа в магистрали и его теплотворной способности можно затребовать у службы 04. Так делает любой мастер, который настраивает по уму прибор на новый тип газа. Поэтому расчет при желании каждый сможет уточнить под свои собственные условия. Исходя из этих сведений, можно сказать, что дома, где природный газ уже проведен, действительно получат выгоду от его использования. Это будут разы. Однако и беспокоиться о выводе продуктов сгорания придется самостоятельно.</li>Согласно рекомендациям СНиП труба должна располагаться выше уровня кровли. В редких случаях допускается выводить за пределы внешней стены, если удалось это согласовать с государственными организациями. В частных домах часто используется коаксиал с защитной решеткой, который выходит прямо наружу от котла или конвектора, но это не совсем правильно. В результате горения образуется серная кислота, которая будет понемногу вредить дому. Однако владельцы частных домов, где имеется природный газ, могут взять способ на заметку. На всякий случай мы акцентируем еще раз! Не стоит изготавливать самодельный газовый водонагреватель. Это незаконно. Даже монтаж газового водонагревателя своими руками делать не имеете права.
</li>Что касается электричества, то на 60 рублей можно купить порядка 16,8 кВт·ч. Попробуем перевести это в такие единицы, чтобы можно было сравнить с газом. В этом поможет обычная физика, из которой известно, что мощность есть работа в единицу времени: A = Nt = 16,8 кВт х 3600 с = 60,48 МДж.
(См. также: Как установить бойлер своими руками)
</li>Получается, что электричество более выгодно, чем природный газ, который идет по цене 60 рублей за кубометр. При этом нет опасности взлететь на воздух. Преимущество газа в том, что скорость сгорания у него такова, что развивается мощность намного большая, нежели у электрического ТЭНа. Например, 15 кВт вовсе не предел для колонок и котлов, а скорее некий начальный уровень. Электрический водонагреватель такой мощности дома установить просто не получится. Квота на хрущевку составляет порядка 5 кВт. Это следует понимать и разумно использовать.
Обратите внимание, что баллонный газ имеет меньшую стоимость в удельном выражении, нежели квартирный пропан-бутан. С ним и проблем больше: нужно купить баллоны, редукторы, шланги, соединить минимум два резервуара параллельно. Отвод продуктов сгорания является отдельной темой для разговоров. В результате химических реакций получаются не только углекислый газ и пары воды, но также и оксид серы. Все это в сочетании дает гремучую смесь. Вот почему нельзя не только заводить такое войско в вентиляцию, но даже и специальные дымоходы доработать антикоррозийной сталью или керамикой. Это стоит денег и немалых. Попытки сэкономить навредят дому, соседям, самим хозяевам в конечном итоге.
Газовый или электрический водонагреватель выбирается из всех указанных соображений. Оценивается экономический эффект покупки. Газовая колонка способна быстро окупить свою собственную стоимость, если работает от баллонов или природного газа, и есть куда завести продукты сгорания. В этом случае рекомендуется задуматься об этом, если в доме уже есть котел, функционирующий за счет голубого топлива. В противном случае, в какой-нибудь деревне провести газ может стоить порядка 70000 рублей. На сколько лет этого хватит, чтобы пользоваться электричеством, считайте, исходя из собственных потребностей. Опять же, водонагреватель газовый бытовой должен быть покупной, никак не иначе. (См. также: Как установить водонагреватель своими руками)
И вот еще что! Не забывайте, что КПД электрических приборов достигает 98,5%, в то время как газовые зачастую выбрасывают наружу продукты сгорания температурой от 100 ºС и выше. Это необходимо учитывать в расчетах. По всем признакам дешевый источник энергии, представленный на видео Ютуб может оказаться не столь дармовым. Другое дело, если нет в квартире счетчика, и плата идет по некой квоте. Это выбор бедных семей, и энергия действительно получится даром. В этом свете некий смысл что-то выдумывать имеется.
Закон – что дышло, куда повернут… туда и вышло
Конструкция на Ютуб не является противозаконной, но не отличается большим удобством. Еще меньше шансов правильно ее настроить на использование. Вот пара советов, которые помогут это как-то сделать:
- Раатор на видео напоминает нечто из капота авто. Недосуг было разбираться, что именно это такое, но смысл в том, что понадобится не просто змеевик, а вот именно такая рифленая поверхность. Это значительно увеличит КПД устройства, от которого зависит в конечном итоге и эффективность, и плата за газ (при наличии счетчика).
(См. также: Проточный электрический водонагреватель своими руками)
- Этот прибор является газовым водонагревателем проточного типа, который должен выдавать порядка 4-х литров теплой воды в минуту. Несложно посчитать, какая мощность у него должна быть для этого:
</li>N = A / t = (4200 х 4 (45 — 8)) / 60 = 10,36 кВт, это достижимая для заводского газового водонагревателя мощность. Получится ли сделать соответствующий теплообменник дома, можно узнать, только попробовав.
Само устройство представляет собой змеевик, который одним концом подключен к холодному стояку, а другим к душевой насадке или смесителю. Поток регулируется вентилем. В этом смысле придется использовать старый чугунный кран на входе или бронзовый на выходе змеевика. Радиатор кладется на решетку варочной панели и нагревается одной или двумя конфорками. Понятно, что шланг должен быть жаростойким, в противном случае возможны различные неприятные последствия.
За работой прибора должен наблюдать взрослый и в случае опасности перекрыть подачу голубого топлива, пока кто-либо моется или занимается посудой. Газовая колонка или электрический водонагреватель с этой точки зрения гораздо безопаснее. Хотелось бы еще добавить, что даже покупное оборудование нуждается в настройке, это значит, что потребуется вмешательство квалифицированного мастера. Иногда замене подлежит комплект жиклеров (форсунок), в других случаях ставится редуктор в тракт подачи газа. В последнем случае система напоминает традиционное питание пропаном-бутаном.
Устройство заводского газового водонагревателя
Не стоит пытаться сделать прибор самостоятельно, потому что устройство газового водонагревателя включает минимум три степени защиты:
- Контль горения пламени.
- Контроль наличия вытяжки.
- Контроль наличия воды в системе.
Благодаря этому несчастные случаи попросту невозможны при корректном подключении оборудования. Все клапаны построены так, что при обрыве цепь перекрывается. Как сделать газовый водонагреватель самостоятельно, который отвечал бы всем требованиям? Это под силу только мастеру, который имеет под рукой необходимые запасные части. Мы надеемся, что читатели отбросили задумку изготовления самостоятельно газового водонагревателя. Исключением явятся семейства, у которых действительно туго с деньгами. Не забывайте про то, что шланги не должны бояться огня!
На этом мы прощаемся ровно до следующего раза. Многие вопросы с газом не так очевидны для обывателей, мы будем их раскрывать по мере возможности.
</li>ЛаканаСтроительство / Водопровод и сантехникаДобавлено 9 комментариев Все доброго времени суток. Данная статья может быть полезной для тех, кто сталкивался с проблемой отключения или отсутствия горячей воды. Методика будет актуальна также для дачи, где устанавливать покупные водонагреватели не всегда целесообразно.
Необходимые материалы
Источником нагрева воды будет являться варочная газовая плита. Существует 2 варианта, как быстро изготовить проточный водонагреватель, но принцип работы их одинаковый.В первом случае, потребуется медная трубка. Во втором варианте – старый автомобильный радиатор (отдавать предпочтение лучше медному, а там, какой есть). Также потребуется 2 шланга и 2 хомута.
Этапы изготовления водонагревателя
Если в качестве нагревательного элемента использовать медную трубку, то изначально ее потребуется согнуть таким образом, чтобы получилась спираль. Змеевик сделать аккуратным и ровным можно, если обернуть трубку несколько раз вокруг другой трубы необходимого диаметра или чего-то схожего, как это показано на фото.(Картинка взята из сети в качестве примера, так как свой процесс изгибания не был снят на камеру по причине того, что я отдал предпочтение сделать проточный водонагреватель из радиатора печки авто).Главное чтобы один край трубы был свободным, в противном случае снять спираль не получится.Все дальнейшие действия по изготовлению проточного водонагревателя для медного змеевика и радиатора одинаковые.Нужно взять 2 шланга. Один из них подсоединяем к крану с холодной водой, а второй конец к патрубку радиатора печки (или медной трубки). Второй шланг, соответственно, ко второму патрубку. Из него будет течь нагретая вода. Чтобы не было течи — зажать края на месте соединения шланга с элементом водонагревателя хомутом. В моем случае, таких действий не потребовалось, так как все село достаточно плотно. Открываем кран холодной воды, зажигаем огонь и ложем сверху на решетку варочной плиты радиатор (или змеевик).
Конечный результат
В ходе всех вышеперечисленных действий, проточный водонагреватель нагрел воду. Ее температура находилась в пределах 37-41 градуса. Напор воды был небольшой.Самодельный газовый проточный водонагреватель работает и хорошо подойдет для многих бытовых нужд, но есть и свои недостатки. За счет того, что вода успевает прогреваться при небольшом напоре, самодельный нагреватель использовать для того чтобы покупаться в душе будет неудобно. Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Содержание статьи:
Люди широко используют автономные конструкции для нагрева воды. Такие приборы идеальны в условиях отсутствия централизованного водоснабжения. Они позволяют своим владельцам пользоваться горячей водой в любое время дня и ночи и не зависеть от коммунальных служб.
До настоящего времени производителями было создано немало моделей электронных бойлеров. Однако далеко не каждый человек может позволить себе купить устройство такого формата. Этим людям рекомендуется подумать о том, как создать газовый водонагреватель своими руками. Такой прибор может прекрасно функционировать на плите с газообразным топливом. Дача или частное домостроение временного проживания – идеальное место для эксплуатации подобных устройств.
Виды водонагревателей
Водонагреватель газовый Electrolux GWH 265
Популярные модели газовых водонагревателей, которые можно сделать своими руками, помогут подобрать идеальный вариант для конкретных целей. В настоящее время такие конструкции могут быть нескольких видов:
- солнечные;
- водные;
- электрические;
- газовые.
Последний вариант нагревательных приспособлений пользуется у потребителей наибольшим успехом. Он представляет собой бойлер, работающий от газовой плиты. Такие конструкции гарантируют своим владельцам бесперебойную подачу воды, экономичность и долговечность эксплуатации.
Хороший нагреватель из газовой плиты совсем несложно сделать своими руками. Для его создания требуется некоторое количество полезных навыков и инструментов. Кроме таких устройств, многие мастера делают отличные водонагреватели из газовых баллонов. В конструкцию данных моделей стандартно входит ТЭН, регулятор, гайка и некоторые дополнительные элементы.
Самодельный баллонный нагреватель в данных случаях является стационарной емкостью для нагрева и хранения воды. Работают устройства на электричестве. Единственным их минусом является ограниченное количество нагреваемой жидкости. Поэтому многие владельцы частных домостроений предпочитают изготавливать газовый водонагреватель своими руками из плиты.
Как сделать конструкцию своими руками
Внутреннее строение газового водонагревателя
Проточная газовая колонка своими руками изготавливается довольно просто. Для выполнения такой конструкции под рукой нужно иметь:
- газовую плиту;
- латунные или медные трубки диаметром порядка 10 м;
- пару отрезков резиновых шлангов.
Газовый водонагреватель своими руками такого формата создается очень быстро. Однако при монтаже устройств не следует забывать о технике безопасности. Сборка заключается в изготовлении спирали из медной и латунной трубок. Далее, на концы этой спирали одеваются резиновые шланги. Один конец закрепляется непосредственно над мойкой. Из него в процессе эксплуатации поставляется горячая вода. Другой — надежно соединяется с краном водопровода. Он должен обеспечить бесперебойную поставку воды.
Водонагревательный элемент или спираль закрепляется непосредственно над газовой плитой. Для проверки эффективности работы такого устройства следует предварительно пустить по системе холодную воду. Лишь после этого можно беспрепятственно зажечь газ.
Способы монтажа и виды креплений
Установленная конструкция в туалете
В настоящее время производители изготавливают два основных вида газовых бойлеров: проточные и накопительные. Особой популярностью у потребителей пользуется продукция компаний Электролюкс и Вектор. Прибор этой линейки может располагаться на полу либо на стене. Во втором случае используются различные виды креплений:
- дюбели с фиксацией;
- металлические крючки.
Эти элементы подойдут для надежной основы из бетона или камня. Для более рыхлых и тонких поверхностей следует использовать другие крепления и способы монтажа.
К примеру, на стене, выполненной из гипсокартона, лучше устанавливать бойлер на усиление. Для этих целей можно использовать различные материалы:
- деревянное усиление;
- усиление из металла;
- крепление с помощью химических анкеров.
Выбор варианта монтажа напрямую зависит от опыта мастера, имеющихся в наличии инструментов и материалов, а также величины бойлера.
Основные виды поломок
Современные производители научились создавать отличную водонагревательную технику класса люкс. Для эффективной эксплуатации она использует газ, редко выходит из строя. Однако даже самые лучшие газовые нагреватели не могут избежать поломок. В перечень неизбежных неисправностей входят:
- протечки воды;
- плохой нагрев жидкости;
- разрядка питающих элементов;
- слабый напор воды;
- отсутствие газа.
Ремонт некоторых неисправностей владельцы газовых бойлеров могут провести самостоятельно. Поменять батарейки в питающем устройстве под силу любому человеку. Несложно также устранить слабый напор воды — возможно просто образовалась излишняя накипь в теплообменнике. Для ее удаления следует снять теплообменник и тщательно промыть. Для этих целей также можно использовать специальные жидкости для удаления накипи.
Самостоятельно несложно решить проблему плохого нагрева воды. Главной причиной такой неисправности нередко является загрязнение теплообменника сажей. Устранение этой проблемы заключено в снятии упомянутого элемента и удалении налета. При появлении более значительных неисправностей следует обращаться к профессионалам.
Можно пойти в магазин и купить кран-проточник, имеющий встроенный тен мощностью 3 кВт. Но придется потратится на 20 – 30 у.е. Также большие траты ожидаются в будущем, ведь электричество является наиболее дорогим энергоносителем. Поэтому принять душ и помыть посуду оказывается не столь дешево, и если делать это все горячей водой регулярно…
Нагревание воды газом намного дешевле, но проблема значительная в установке газового проточника. Можно ли решить вопрос с нагревом воды, соорудив нечто своими руками, из дешевых или подручных материалов… Посмотрим, что получается у умельцев, как можно сделать проточный нагреватель самостоятельно и дешево…
Электрический проточник из недорогих тенов и труб
Проточный нагреватель можно спаять из полипропиленовых трубок диаметром 32 мм и подобрать к ним пару тенов по 1,5 – 2,0 кВт, вкручивающихся на резьбе ¾ или 1 дюйм.
К тройнику с одной стороны подключается подача воды, с другой – муфта под тен, а напротив нее — трубка 30 см, куда этот тен помещается. Важно обеспечить прямолинейность муфты и трубы, чтобы тен не касался стенок. Поэтому во время пайки рекомендуется пользоваться внутренним шаблоном-трубой, чтобы не пришлось позже подгибать в кипятке.
Два таких тройника с трубками под тены, которые соединяются между собой, образуют полный нагреватель. Но есть вопрос – как управлять включением, и главное, как выключить, когда кран закрывается и проток воды прекращается? Посмотрите видео о монтаже своими руками проточного нагревателя работающего на электричестве…
На что хватит горячей воды с проточника
Наш самодельный проточный водоагреватель сопоставим по мощности с изделиями заводского изготовления – все те же 3,0 кВт, которые можно включить в любую сеть 220 В. Но расход горячей воды здесь совсем небольшой, приблизительно 1,5 литра при нагреве на 25 градусов и меньше 1,0 литр/мин при нагреве на 35 град, т.е. примерно до 42 – 45 градусов. Душ принять не очень комфортно, воды попросту мало. Но для мытья рук и посуды под краном, в принципе, достаточно.
Таким образом, экономя совсем немного при изготовлении прибора, мы можем понести довольно значительные затраты в будущем по оплате счетов энергосети, если наше изделие будет работать часто.
Хорошо экономить возможно лишь с дешевым газом, энергия от которого минимум в 5 раз дешевле чем от электричества, но как это сделать?
Как делают проточный нагреватель на газовой печке
Во всех квартирах имеется газовая плита с 3 – 4 конфорками, а также кастрюли и мыски большого диаметра. Осталось докупить (достать) медную или стальную гибкую трубку диаметром 10 – 13 мм общей длиной не менее 5 метров, намотать ее в змеевики, и разместить их в паре-тройке кастрюлей. Также приобщить силиконовую гибкую трубочку для соединения нескольких таких бойлеров косвенного нагрева между собой. А также для подключения к водопроводной сети, где использовать стандартный переходник, например, 12 мм на ½ дюйма.
Видео расскажет, как можно сделать самостоятельно проточный водонагреватель на газу. Но польза от него под вопросом…
Поможет ли самодельный газовый нагреватель
Мощность трех газовых конфорок не превысит 5 кВт в лучшем случае, но с учетом качества газа и несколько уменьшенной отдачи каждой горелки от паспортной (обычно), можно не получить мощность горения и 4 кВт. Но главное, что КПД самодельного проточного нагревателя на газу будет низким – много тепла уходит на обогрев кухни. При самом оптимистичном прогнозе он не более 70%.
Итого, получаем все те же 3 кВт нагрева воды – ни душик принять толком, ни тем более ванночку горячей водой наполнить. Получается, что целесообразней просто в ведре нагреть воды для ванной за 20 минут до кипения…
Но терпеть эту бытовую проблему — нагромождение на газовой печке и поджигать-тушить конфорки только для того, чтобы тарелку сполоснуть, вряд ли кто-то будет. И перспектива у этого эксперимента по созданию проточного газового нагревателя своими руками только одна – быть разобранным обратно на запчасти.
Что же практичного можно создать самостоятельно?
Котел или водонагреватель из металлической трубы и тенов
Солидный электрокотел своими руками можно изготовить из трубы диаметром 100 мм, если сделать филигранно сварочные работы по монтажу муфт под тены. Так как в отрезке трубы нужно разместить параллельно 3 шт длинных нагревательных приборов.
Как сделать, расскажет уважаемый специалист на видео. Но данные аппарат с успехом может нагревать и проточную воду, если только его снабдить автоматикой на включение и выключение… При мощностях порядка 10 кВт и трехфазном питании это будет уже довольно приемлемый электрический водонагреватель, собранный своими руками…
Сегодня в продаже можно встретить различные устройства, предназначенные для нагрева воды. Отличаются они принципом работы и стоимостью. Но совсем несложно изготовить водонагреватель и своими руками. Самодельный агрегат будет актуален для частного домовладения, где часто возникают проблемы с электричеством или установкой газового котла. Существует несколько доступных способов нагрева воды, каждый из них имеет свои достоинства и недостатки.
1 Промышленные модели</span></h2>
Водонагреватель — это устройство, предназначенное для трансформирования различного рода энергии в тепло, передаваемое затем теплоносителю, в качестве которого используется вода. Промышленность предлагает различные варианты таких устройств. Источником тепла в них может быть электричество, газ, твёрдое или дизельное топливо. Наряду с этим становятся популярными и альтернативные источники энергии — солнце, ветер.
Все представленные на рынках системы для подогрева разделяются на два типа:
- накопительные;
- проточные.
Конструкция первых предполагает использование бака, в котором поддерживается определённая температура. При открытии крана в герметичную ёмкость поступает холодная вода, а горячая выдавливается в трубопровод. Таким образом, в середине бака постоянно находится какое-то количество нагретого теплоносителя. Накопительные агрегаты отличаются своими размерами и длительным нагревом воды. Их использование оправдывается в системах с большим количеством водозаборных точек. Устройства выпускаются с объёмом бака от 10 до 200 литров.
Проточные же приспособления имеют совершенно иной принцип работы. В них вода нагревается только в случае её циркуляции, то есть когда открывается кран. Их преимущество — в небольших габаритах и простой установке. Из существенных недостатков выделяют большую мощность, необходимую для быстрого нагрева воды.
При этом, если одновременно используется несколько водозаборных точек, бак не сможет обеспечивать равномерный нагрев и температура теплоносителя начнёт скачкообразно изменяться. Практически, чтобы из крана потекла вода с нормальной температурой, понадобится от 30 секунд до 2 минут.
РекомендуемКак сделать солнечный водонагреватель своими руками
1.1 Бойлер накопительного типа</span></h3>
Такую конструкцию используют как в частном секторе, так и многоквартирных домах. Главной частью такого приспособления является накопительный бак, помещённый внутрь корпуса. Между ними находится слой теплоизолятора, необходимого для экономии энергоресурсов. Ёмкость для хранения воды изготавливается из различных металлов: эмалированная или нержавеющая сталь, медь.
Нагрев теплоносителя происходит с помощью газовой горелки, расположенной снизу бака, или электронагревательного элемента (ТЭН). Но существуют также изделия, использующие для поддержания температуры теплоносителя водяной или паровой обменник.
В замкнутой системе постоянно циркулирует горячая вода, а её нагрев осуществляется с помощью отопительного котла. Такой тип работы называется косвенным нагревом.
Кроме бака и источника тепла, в конструкцию накопительного устройства входят:
- 1. Устройство контроля температуры. Это совокупность приборов, предназначенная для поддержания установленного значения нагрева. Чаще всего используются термодатчики, подключённые к блоку электроники, которая управляет включением и отключением системы нагрева.
- 2. Защита. Для избежания повышения давления внутри бака, возникающего из-за расширения нагретой воды, используются различные приспособления. Это может быть как дополнительный расширительный бачок, так и предохранительный клапан. Кроме этого, в зависимости от источника нагрева используется комплекс защитных устройств, предотвращающий утечку газа, возникновения пробоя тока на корпус.
- 3. Раструб. В водонагревателях используются две трубы: одна служит для подвода холодного носителя, а вторая — для выдачи горячего.
- 4. Обратный клапан. Это небольшое устройство позволяет сохранять воду в баке, даже если в подводящей системе она будет отсутствовать. Он пропускает среду в одном направлении и не даёт ей протекать в обратном.
Бойлеры могут быть закрытого и открытого типа. Первые используются совместно с системой централизованного водоснабжения, а вторые предназначены для обслуживания одной водозаборной точки посредством перекрытия трубопроводной воды не на выходе, а на входе в бойлер. Именно такой водонагреватель сделать своими руками проще всего.
‘ >Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.РекомендуемКак сделать расчёт расширительного бака для закрытой системы отопления
1.2 Проточный нагреватель</span></h3>
Эти устройства имеют небольшие размеры. Некоторые из них располагаются прямо на водопроводной трубе перед смесителем. В качестве нагревателя может использоваться ТЭН или газовая горелка. Особенность изделий состоит в том, что в первом случае к прибору необходимо подвести мощную электрическую линию, а во втором — организовать дымоход.
Выпускаются и открытые, и закрытые модели таких бойлеров. Проточники первого вида используются для снабжения одной водозаборной точки, а второго — сразу нескольких.
Принцип работы агрегатов построен на включении источника нагрева только при возникновении циркуляции воды и его отключения после её прекращения.
Газовые приспособления различаются по виду розжига. Для него используется пьезоэлемент, электронный узел или гидротурбина. В отличие от накопительного вида, проточные не требуют использование смесителей. Температура нагрева регулируется с помощью изменения мощности, в зависимости от протока и показателей воды.
Основными элементами их конструкции являются:
- 1. Датчик протока. Контролирует давление в трубопроводе. Так как для нагрева используется большое количество энергии, то и напор теплоносителя должен быть высоким. В ином случае тепловая энергия будет тратиться на нагрев элементов бойлера.
- 2. Температурный датчик. Представляет собой термореле, с помощью которого контролируется величина нагрева теплоносителя. Как только она превысит установленное значение, агрегат отключится.
- 3. Водяной узел. Это змеевик, через который протекает теплоноситель пока прогревается.
- 4. Блок управления. Плата электроники, задающая и контролирующая режим работы.
В газовом агрегате устанавливается закрытая камера сгорания. Она подогревает теплообменник, опоясанный змеевиком. Для создания притока воздуха в камеру используется принудительный (вентилятор) или естественный его забор. Выброс газов осуществляется через дымоход. Для защиты изделия используются датчики тяги, давления, затухания горелки.
Сделать проточный самодельный нагреватель воды, где в качестве источника тепла будет использоваться энергия, полученная от сгорания газа, довольно сложно и может быть небезопасно. Недаром даже промышленные установки требуют составления проекта и проведения монтажа только квалифицированным персоналом.
‘ >Проточный водонагреватель | Что могут 5.5 кВт? Проверяем на нашем объектеРекомендуемВодонагреватель Аристон: способы чистки бойлера от накипи
2 Схемы самодельных конструкций</span></h2>
Самостоятельное изготовление водонагревателя будет гораздо дешевле, чем покупка промышленного варианта. Наиболее простой способ заключается в использовании герметичного бака, располагающегося на высоте около 2,5 метров на открытой местности. С нижней стороны к ёмкости подводится холодная вода из трубопровода, а сверху отбирается нагретая. При этом труба для нагретого теплоносителя должна быть погружена в воду на 10% от верха. На обратной её стороне устанавливается вентиль.
Источником тепла служит солнечная энергия. Согласно физическим законам, нагретая вода поднимается, а холодная опускается. Поэтому, если открыть вентиль, то из бака начнёт забираться вода, расположенная в верхних слоях, а её циркуляцию обеспечит давление, создаваемое водопроводом.
Такая нехитрая конструкция потребует минимальных вложений. Понадобится герметичная ёмкость (бочка), трубы и кран. Отверстия обрабатываются герметиком, и через шайбы с резиновыми прокладками в них вставляются трубы с нарезанной резьбой. Герметичность соединения достигается путём прижатия прокладок к поверхности бака путём накручивания гайки. Безусловно, такая сделанная своими руками водогрейка подойдёт только для солнечных регионов в летнее время.
Оригинальным будет использование вместо бака вставленных одна в одну пластиковых бутылок. Промежуток трубопровода от холодной подачи до забора горячей воды делается в виде змеевика, на который нанизываются бутыли. Их середина заполняется водой. Вся эта конструкция обрабатывается герметиком и помещается под солнце. Как показывает практика, при температуре воздуха около 40 температура воды может достигать 80 градусов.
‘ >Самодельный солнечный бойлер гор.воды для дома или дачи
2.1 Использование газового баллона</span></h3>

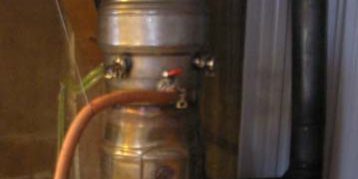

Несложная и недорогая конструкция получается, если изготовить бойлер накопительного действия на базе газового баллона. Кроме него, необходимо будет подготовить сварку, электродрель, гаечные ключи, шлицевую отвёртку, метчик.
Нагрев бойлера осуществляется с помощью ТЭНа, обязательно со встроенным терморегулятором. Подойдёт прибор с мощностью от одного до трёх киловатт. А также следует приобрести:
- паклю или ФУМ-ленту;
- два отрезка трубы длиною около 10 см и диаметром около 20 мм;
- распределительную коробку и электрокабель сечением не менее 2,5 квадратов;
- два запорных вентиля;
- обратный клапан.
Сборка системы происходит в несколько этапов. На первом, используя дрель, в баллоне делается два отверстия: одно в верхней его части, а другое в нижней. В отверстия вставляются трубы на глубину 1 — 2 см. Затем они тщательно обвариваются для создания герметичного соединения. На оставшейся части труб нарезаются резьбы, на которые накручиваются шаровые краны. Для уплотнения соединения используется пакля или ФУМ-лента. Стоит отметить, что для защиты бака от возникновения давления перед краном с холодной водой обязательно устанавливается обратный клапан с возможностью стравливания.
На втором этапе крепится ТЭН. Располагается он на месте крепления вентиля, который необходимо предварительно удалить. При опускании нагревателя в баллон он тщательно герметизируется. Чтобы бак можно было закрепить, с одной его стороны привариваются П-образные пластинки, на которые затем удобно будет его подвешивать.
Для повышения эффективности конструкции создаётся теплоизоляция. В качестве неё можно использовать минеральную вату, фольгированную подложку, пенопласт или монтажную пену. Крепление её к баку осуществляется с помощью двухстороннего скотча или проволоки.
‘ >Водонагреватель из газового баллона на 50л
На последнем этапе проводится установка сделанного бойлера. К вентилям подсоединяется трубопровод, а к ТЭНу подключается электричество. Регулятором устанавливается нужная температура нагрева. Устройство готово.
2.2 Змеевик и отопление</span></h3>
Ещё один способ изготовления самодельного бойлера состоит в использовании змеевика на базе контура отопления. Эта система особенно подойдёт для частного сектора в случае установленного газового одноконтурного котла.
Для его реализации понадобится ёмкость из любого материала, устойчивого к коррозии. Проще использовать пластиковый бак. Но в любом случае в нём необходимо будет сделать отверстия для подачи и забора воды, а также для установки змеевика.
Спиральную трубу лучше всего изготовить из медной трубки небольшого диаметра, которую необходимо аккуратно намотать на толстое цилиндрическое основание. Чем будет больше площадь змеевика, тем быстрее будет нагреваться вода.
Далее всё помещается в бак. Принцип такой системы основан на заборе тепла из системы отопления. Теплоноситель, проходя через спиральную трубку, отдаёт часть тепла воде, заполняющей ёмкость и контактирующей с ней. Поэтому змеевик подключается к системе отопления дома, а после монтируются трубы для подачи холодной и горячей воды.
Таким образом, сделать нагреватель воды своими руками можно как косвенного, так и прямого нагрева. Вариантов самостоятельного изготовления довольно много.
Делать газовый нагреватель воды своими руками из соображений безопасности не стоит, а вот электрический или солнечный можно попробовать.
‘ >Как сделать самодельный водонагреватель своими руками.Фото Используемые источники:
