Дымосос для печи и камина

Современные отопительные котлы монтируются вместе с системой дымоудаления, основной задачей которой является устранение всех продуктов сгорания. Однако порой тяги бывает недостаточно, что приводит к падению мощности котельной установки и значительному повышению расхода топлива. Во избежание таких проблем специалисты рекомендуют устанавливать на дымоудаляющие трубы дополнительные дымососы для котлов.

Что это такое и для чего нужны дымососы для котлов?

Принцип работы и устройство

Как уже было сказано, установка дымососа необходима для дымоходов, в которых естественной вентиляции оказывается недостаточно. Однако для профилактики и повышения уровня безопасности не будет лишним смонтировать такой агрегат даже при условии полноценной тяги, ведь естественные условия могут в любой момент измениться, а электрическое устройство в любой ситуации будет выполнять свои функции одинаково качественно.

Представляет собой дымосос для котла весьма простой прибор, состоящий из минимального количества составных элементов.

Изготавливаются дымососы из термостойких металлических сплавов, обладающих небольшой массой. Провода оборачиваются термоустойчивыми изолирующими материалами, поэтому уровень надежности устройства достаточно высок для многих лет бесперебойной работы без какого-либо сервисного обслуживания.

Устроены такие агрегаты следующим образом:

• рабочее активное (подвижное) колесо, состоящее из двух пластин;
• корпус (кожух), в котором движутся воздушные потоки;
• патрубки;
• приводной (подвижной) вал;
• крыльчатка (как правило, металлическая);
• бункер;
• заслонка;
• труба.

Основной принцип работы дымососов заключается в нагнетании воздуха в принудительном порядке. Вращение колеса приводит к тому, что воздушные массы устремляются в центр всей конструкции, после чего отбрасываются стенками дымососа и попадают в топку бытовых котлов, где и происходит постепенное разрежение и приток новой порции воздуха. Именно таким образом и обеспечивается беспрерывная циркуляция.

Лопатки в устройстве создают вихревое движение воздуха, направленное в сторону вращения ротора, что создает постоянный и непрерывный цикл – приток чистого кислорода внутрь топки устройства, одновременно осуществляющего выработку тепла и эффективную вытяжку из нее продуктов сгорания, включая газ и твердые компоненты.

Отзывы: плюсы и минусы

Агрегат для устранения дыма рекомендуют монтировать не только в том случае, когда естественной вентиляции не хватает для эффективного удаления продуктов сгорания. Дополнительная установка дымососа на систему дымоудаления поможет получить ряд таких преимуществ, как:

• значительное повышение КПД отопительного устройства;
• снижение расхода котельного топлива;
• уменьшение частоты прочистки дымовых труб от сажи;
• снижение вероятности попадания гари и дыма в жилые помещения;
• исчезновение неприятных запахов от работы котельного аппарата.

Кроме того, электрические дымососы одинакового хорошо удаляют копоть и дым при любых внешних условиях, улучшая функционирование отопительной системы независимо от марки агрегата и используемого топлива. Благодаря несложному устройству, дымососы редко выходят из строя, а в случае поломки легко поддаются ремонту.

Виды дымососов и их технические характеристики

Принцип действия дымососов одинаков, однако в зависимости от используемого топлива в конструкции прибора имеются небольшие различия. Выпускаются дымососы для таких разновидностей котлов, как:

• Твердотопливные – отопительное оборудование, работающее на твердых горючих материалах, при сгорании которых образуются мелкие твердые частицы (сажа), оседающая на стенках вентиляции и сужающая тем самым дымовой проход. На такие дымовые шахты следует устанавливать дымосос, оснащенный карманами для улавливания твердых продуктов сгорания. Установка такого прибора уменьшит необходимость регулярной очистки трубы от сажи, а также повысить эффективность работы устройства.
• Пиролизные – устройства, также работающие на твердотопливных ресурсах, однако с более экономичным методом выработки тепла. Объясняется это тем, что в первую очередь вырабатывается энергия от переработки твердых продуктов, и только потом осуществляется повторное сгорание газообразных горючих веществ. Так как выброс сажи во время работы пиролизного котла невелик, дымосос можно устанавливать как с сажеуловителем, так и без него. Монтировать следует тягодутьевые машины малой и средней мощности.
• Газовые – оборудование, работающее на сжиженном или магистральном газе, которые во время переработки не оставляет твердых частиц, а по вентиляции проходят только газообразные вещества. В подавляющем большинстве случаев для их удаления хватает естественной тяги, но дополнительная установка дымососа способна значительно повысить КПД отопительного прибора. Для двигателя дымоудалителя при установке на такие котлы вполне достаточно малой мощности.

Классификация: Д, ДН, ВД, ВДН, ДРГ, ДП

Классифицируются тягодутьевые машины следующим образом:

• Дымососы (Д) — представляют собой центробежные тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Предназначаются для отсасывания дымовых газов из топок котельных агрегатов, оснащенных золоулавливающими системами, и для вытяжки газов из газомазутных котлов. Максимально допустимая температура рабочей среды составляет +200 градусов. Отличаются такие машины увеличенной толщиной стенок, рабочим подвижным колесом с 32-мя лопатками, загнутыми вперед. Вращаться колесо может как влево, так и вправо. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов. Ребра улитки, мешающие монтажу, подрезаются.

• Дымососы нагнетающие (ДН) – устройства среднего или высокого давления, одностороннего всасывания. Предназначаются для отсасывания дымовых газов из топок котельных агрегатов, оснащенных золоулавливающими системами, и для вытяжки газов из газомазутных котлов. Максимально допустимая температура рабочей среды составляет +200 градусов. Оборудование оснащается рабочим колесом с 16-ю лопатками, загнутыми назад. Конструкция состоит из улитки, рабочего колеса, всасывающей воронки, установочной рамы и осевого направляющего аппарата. Рабочее колесо при этом состоит из ступицы и крыльчатки.

• Вентиляторы дутьевые (ВД) – центробежные тягодутьевые машины среднего или высокого давления, одностороннего всасывания. Применяются для подачи воздуха в топки паровых котлов. Такими машинами комплектуются отопительные котлы с уравновешенной тягой, паропроизводительностью 1-25 т/ч и газомазутные водогрейные котлы теплопроизводительностью 0,5-16 гкал/ч. Допускается использование оборудования в технологических установках отраслей народного хозяйства для транспортировки чистого воздуха, а также в роли дымососов на газомазутных котлах с уравновешенной тягой. Максимально допустимая температура рабочей среды: +200 градусов. Дымососы такого типа оснащаются рабочим колесом с 32-мя лопатками, загнутыми вперед. Направление вращения колеса – левое или право. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов. Ребра улитки, мешающие монтажу, подрезаются.

• Вентиляторы дутьевые напорные (ВДН) – устройства среднего или высокого давления, одностороннего всасывания. Предназначены для подачи воздуха в топки паровых котлов с паропроизводительностью 1-25 т/ч и уравновешенной тягой или газомазутных водогрейных котлов с теплопроизводительностью 0,5-15 гкал/ч. Допускается использование оборудования в технологических установках отраслей народного хозяйства для транспортировки чистого воздуха, а также в роли дымососов на газомазутных котлах с уравновешенной тягой. Оснащаются рабочим колесом с 16-ю лопатками, загнутыми назад. Направление вращения колеса – левое или право. Конструкция состоит из улитки, рабочего колеса, всасывающей воронки, установочной рамы и осевого направляющего аппарата. Рабочее колесо при этом состоит из ступицы и крыльчатки. Изготавливается «Улитка» с углом разворота до 270 градусов с интервалом в 15 градусов.

• Дымососы рециркуляции газов (ДРГ) – используются в системах рециркуляции дымовых газов в технологических линиях металлургических производств и котельных агрегатов с целью подготовки и осушения топлива. Рабочее колесо изготавливается из теплостойкой стали, а ходовая часть снабжается системой охлаждения. Максимально допустимая температура среды на выходе составляет +400 градусов (в некоторых моделях +420 градусов).

• Дымососы пылеуловители (ДП) — используются в работе котельного оборудования для устранения газов и продуктов сгорания. Применяются на литейных, цементобетонных и металлургических производственных предприятиях. Устройства очищают газовоздушные массы от примесей золы, пыли и дымовых газов. Способны улавливать твердые частицы размером от 20 мкм. Используются при температуре рабочих сред более +200 градусов и запыленностью менее 50 г/м³. Конструкция состоит из корпуса, двух рабочих колес 1-ой и 2-ой ступени, подшипникового узла, электродвигателя, направляющего аппарата НА и рамы.

Рассмотрим чуть более подробно наиболее востребованные виды и типоразмеры дымососов:

• ДН 6,3:
  • диаметр рабочего колеса: 630 миллиметров;
  • комплектация электродвигателями: от 4 до 5,5 кВт;
  • пределы производительности в рабочей зоне: от 3 400 до 5 100 м³/час.
• ДН 8:
  • диаметр рабочего колеса: 800 миллиметров;
  • комплектация электродвигателями: от 11 до 15 кВт;
  • пределы производительности в рабочей зоне: от 6 700 до 10 460 м³/час.
• ДН 9:
  • диаметр рабочего колеса: 900 миллиметров;
  • комплектация электродвигателями: от 11 до 15 кВт;
  • пределы производительности в рабочей зоне: от 9 930 до 14 900 м³/час.
• дымосос ДН 10:
  • диаметр рабочего колеса: 1 000 миллиметров;
  • комплектация электродвигателями: от 11 до 30 кВт;
  • пределы производительности в рабочей зоне: от 13 620 до 20 450 м³/час.
• дымосос ДН 11,2:
  • диаметр рабочего колеса: 1 120 миллиметров;
  • комплектация электродвигателями: от 22 до 45 кВт;
  • пределы производительности в рабочей зоне: от 19 100 до 28 750 м³/час.
• ДН 12,5:
  • диаметр рабочего колеса: 1 250 миллиметров;
  • комплектация электродвигателями: от 30 до 90 кВт;
  • пределы производительности в рабочей зоне: от 26 600 до 40 000 м³/час.
• ДН 15:
  • диаметр рабочего колеса: 1 500 миллиметров;
  • комплектация электродвигателями: от 55 до 275 кВт;
  • пределы производительности в рабочей зоне: от 37 500 до 78 000 м³/час.
• ДН 17:
  • диаметр рабочего колеса: 1 700 миллиметров;
  • комплектация электродвигателями: от 55 до 400 кВт;
  • пределы производительности в рабочей зоне: от 57 000 до 110 000 м³/час.
• ДП 10м:
  • диаметр рабочего колеса: 1 000 миллиметров;
  • комплектация электродвигателями: 22 кВт;
  • пределы производительности в рабочей зоне: 14 000 м³/час.
• ДПЭ-7 1цм:
  • тип применения: газ, аэрозоль, порошок;
  • пределы производительности в рабочей зоне: 1 500 м³/час.

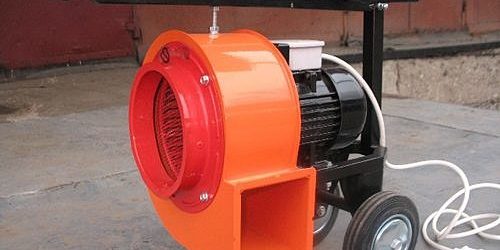

• дымосос переносной ДПЭ-П – 2 -2000:
  • диаметр рабочего колеса: 200 миллиметров;
  • комплектация электродвигателями: 1,5 кВт;
  • пределы производительности в рабочей зоне: 2 000 м³/час.

Производители и популярные модели

Наиболее популярными моделями дымососов для котлов являются следующие устройства:

• «ВЕНТС КАМ 140»:
  • страна-производитель: Украина;
  • производительность: 480 м3/час;
  • мощность: 110 Вт;
  • максимальная температура: +150 градусов;
  • приблизительная стоимость: 7 тысяч рублей.

• «Darco BK d200 мм»:
  • страна-производитель: Польша;
  • производительность: 450 м3/час;
  • мощность: 140 Вт;
  • максимальная температура: +400 градусов;
  • приблизительная стоимость: 37 тысяч рублей.

• «Vortice Tiracamino»:
  • страна-производитель: Италия;
  • производительность: 750 м3/час;
  • мощность: 120 Вт;
  • максимальная температура: +200 градусов;
  • приблизительная стоимость: 44 тысячи рублей.

Цена

Стоимость тягодутьевых машин зависит от множества факторов, в том числе от мощности, производительности и других технических характеристик. Как показывает практика, простой дымосос, предназначенный для использования в бытовых условиях, можно приобрести и за пять тысяч рублей. Однако более мощные и качественные модели европейского производства стоят, как правило, от 35-40 тысяч рублей и выше.

Где купить дымососы для бытовых твердотопливных котлов?

В Москве

Приобрести дымососы для бытовых твердотопливных котлов можно в таких организациях, как:

• «Камин»:
  • сайт: https://kam.in/;
  • адрес: город Москва, улица Ефремова, дом 20, помещение 1;
  • телефон: +7 (495) 720-18-10.
• «КПДшоп»:
  • сайт: http://kpdshop.ru;
  • адрес: город Москва, улица 1-я Владимирская, дом 41;
  • телефон: +7 (499) 643-58-33.
• «Противопожарная безопасность»:
  • сайт: http://pr-b.ru;
  • адрес: город Москва, улица Трофимова, дом 2/1;
  • телефон: +7 (495) 797-71-01.
• «Энерготепломаш»:
  • сайт: http://energoteplo.ru;
  • адрес: город Москва, улица Кусковская, дом 20, корпус А;
  • телефон: +7 (495) 509-29-60.
• «Первый Пассаж»:
  • сайт: http://mypassage.ru;
  • адрес: город Москва, улица Складочная, дом 6, строение 4, офис 507;
  • телефон: +7 (499) 707-88-11.

В Санкт-Петербурге

В Санкт-Петербурге купить дымосос для бытового котла можно в следующих компаниях:

• «Печная лавка»:
• • сайт: https://pechikamini.spb.ru;
  • адрес: город Санкт-Петербург, улица Рабочая, дом 3;
  • телефон: +7 (812) 924-92-95.
• «Загород»:
  • сайт: http://otoplenie-doma-spb.ru;
  • адрес: город Санкт-Петербург, улица Орджоникидзе, дом 42, литера Б;
  • телефон: +7 (812) 426-98-05.
• «Дымоход-Монтаж»:
  • сайт: http://dimohod.spb.ru;
  • адрес: город Санкт-Петербург, Петергофское шоссе, дом 73;
  • телефон: +7 (812) 642-73-69.
• «Насос-комплект»:
  • сайт: https://energovek.ru;
  • адрес: город Санкт-Петербург, улица Салова, дом 57, корпус 3;
  • телефон: +7 (812) 677-21-77.
• «Энергия-СПБ»:
  • сайт: http://kotel-kv.com;
  • адрес: город Санкт-Петербург, улица Коломенская, дом 10;
  • телефон: +7 (800) 700-21-13.

Таким образом, устанавливать дымосос можно не только в случае крайней необходимости – его использование в качестве дополнительного оборудование позволяет существенно повысить КПД отопительного оборудования и снизить расход топлива. Кроме того, электрические агрегаты одинакового хорошо удаляют копоть и дым вне зависимости от погодных условий, улучшая работу отопительной системы независимо от используемого топлива и марки агрегата. Благодаря несложной конструкции, дымососы редко выходят из строя, а в случае поломки легко поддаются ремонту.

Авг 23, 2017

Камины в частных домах давно стали неотъемлемой частью. Но если раньше их использовали как дополнительный источник обогрева, то сейчас эти устройства претерпели значительные усовершенствования. Высококачественные камины стали безопасными за счет материалов, из которых они производятся. Жаропрочное стекло не портит общего дизайна, но исключает возможность возгорания. Также в комплекцию чаще всего входит дымосос для камина, который обеспечивает тягу и отличную работу системы дымоудаления. В этой статье пойдет речь именно о вентиляторах для дымоходов.

Виды каминных вентиляторов

Каминный вентилятор – это специальный прибор, предназначение которого заключается в оптимизации работы камина и печи. Именно дымосос препятствует попаданию дыма или других газов в закрытое помещение, если естественная система дымоудаления работает плохо. Каминный вентилятор дополняет работу дымохода или любой другой системы дымозащиты, но является скорее усовершенствованным его аналогом, который сейчас чаще всего используют в совместной работе. Его устанавливают непосредственно в камины как дымосос для стационарных мангалов, банных печей и барбекю. Этот прибор часто используется даже в комплектации пожарных машин.

Существует два типа каминных вентиляторов:

• Вентилятор с вертикальным отводом является стандартным при установке в домах. Он выдерживают температуру воздействия свыше 210 градусов, мощности полностью хватает чтобы обеспечить нормальную тягу. Оснащен несколькими режимами, что существенно экономит потребление электроэнергии. К примеру, чтобы обеспечить нормальную работу камина его достаточно использовать на полную мощность только лишь до момента полного вывода холодного воздуха, дальше можно переключить на экономичный режим;
• Горизонтальный отвод в механизме вентилятора является более мощным. Он способен вытянуть гарь после сильного огня и после этого работать в обычном режиме, не требуя никакого дополнительного обслуживания. Благодаря особой форме, сажа и копоть засоряет систему намного дольше. Прибор отлично работает в любое, даже самое холодное время года и вне зависимости от погодных условий. Чаще всего используется для установки системы отопления именно за счет камина.

В зависимости от целей, для которых покупается крышной вентилятор для камина, существует специальная классификация:

• Дымососы типа Д. Небольшой прибор, где колесо находится на самом ходовом двигателе;
• Дымосос ДН (Нагнетающие). Этот вид вентилятора характеризует такая же конструкция двигателя, как и у классификации Д. Но они считаются более долговечными за счет более мощного привода, воздух всасывается односторонним способом, позволяет регулировать подачу воздушных потоков;
• Дымосос ДПЭ (Пожарный электрический). Тип двигателя может быть разным – осевым, центробежным. Но главное его преимущество в том, что механизм не требует стационарной установки, а является переносным и работает от электричества;
• Тип ДПЭ также включает в себя дымососы классификации ДПМ (Пожарный мотодвигатель) и ДП (прицепной). Все эти устройства предназначены для каминов с турбированным, осевым, центробежным мотодвигателем.

Когда нужно ставить дымосос?

Так как система дымоудаления с помощью вентилятора довольно дорогое удовольствие, ее наличие в камине не обязательно. Однако есть ряд критичных факторов, которые при эксплуатации нельзя игнорировать. В таком случае вопрос о наличии дымососа может встать ребром, так как только он сможет обеспечить безопасное  и комфортное использование камина в доме:

• Для притока кислорода в комнату. Люди часто жалуются, что в помещении, где горит камин, некомфортно находиться. Это означает, что в топке происходит разряжение. То есть, это случается из-за того, что воздух не успевает естественным путем попадать в комнату. Очевидно, что в таком случае мощность топки слишком велика для квадратуры помещения и не успевает должным образом вентилироваться. Дымосос типа Д или ДН без труда справятся с такой проблемой;
• Для избавления от гари и копоти. Как говорилось ранее, дымосос – это прибор, для улучшения тяги. Уже в этом случае он должен существенно помочь при неправильном функционировании дымохода. Однако важно учитывать, что когда система вытяжной вентиляции совсем вышла из строя, дымосос поможет лишь частично. Никакой прибор не сможет проработать более четырех часов на максимальной температуре.

При выборе дымососа нужно обязательно учитывать особенности подключения электроэнергии в доме. Если наблюдаются значительные скачки в напряжении или временные отключения, то дымосос может стать скорее еще одной проблемой в работе камина, чем помощником. Без электричества он будет бесполезен, и может перекрыть доступ в дымоход, тем самым еще более усложнив работу естественной тяги.

Принцип работы и особенности конструкции

Несмотря на многообразие конструкций вентиляторов, все они работают по похожим принципам и изготавливаются из схожих материалов. Основой для производства является оцинкованная сталь, эпоксидное покрытие — для того, чтобы механизм был устойчив к воздействию погодных условий. Минеральная вата нужна для тепловой и звуковой изоляции. Перфорированный корпус отвечает за постоянную циркуляцию воздуха и охлаждение системы. Терморегулятор контролирует работу в зависимости от температуры.

Принцип работы каминного дымососа:

• Из помещения подается холодный воздух для разгорания огня в топке;
• Механизм установленного дымососа на крыше начинает вращаться за счет двигателя;
• Сажа, копоть и другие продукты возгарания успешно выходят наружу через дымоход;
• За счет того, что в центр колеса попадает холодный воздух, вентилятор усиливает тягу воздуха.

Вне зависимости от комплектации и мощности, любое дутьевое устройство не может проработать более четырех часов, а максимальная температура составляет 250 градусов.

Выбор каминного вентилятора

Перед покупкой дымососа следует определить для себя несколько основных факторов, которые помогут сделать верный выбор во всем многообразии:

• Нужно определиться с целью, для которой покупается прибор, и тех нагрузках, которые будут возлагаться на него;
• Обязательно нужно уделить внимание функциям, надежности материалу и принципу работы системы;
• Необходимо озаботиться покупкой дополнительной фурнитуры, в виде специальных креплений, защиты от погодных условий и перегревания. Если правильно все комплектующие, значительно легче будет устанавливать систему, и у камина повысится срок эксплоутации;

Преимущества и недостатки

Для тех, у кого камин по причине неправильного планирования не эксплуатируется, у кого постоянно в комнате витает запах гари, слишком низкий дымоход и узкий  дымоотвод, покупка вентилятора для камина самый лучший вариант решения проблем. Этот прибор обладает рядом весомых преимуществ:

• При высокой мощности работы, он достаточно экономичен;
• Устойчив к погодным условиям и временам года;
• Простой для самостоятельного монтажа и дальнейшего обслуживания;
• Можно использовать для топок. С дутьевыми вентиляторами их эксплуатация становится значительно проще. Вне зависимости от того, на каком топливе работает, твердом, жидким или газообразном;
• Мало весит, не издает шума;
• Увеличивает срок работы камина.

Но конечно же, у данного аппарата есть и минусы:

• Нельзя обойти стороной высокую цену устройства;
• При отключении электричества вентилятор перестает работать. И не только перестанет обеспечивать тягу, но и может затруднить выход кислорода в принципе.

Таким образом, становится очевидно, что каминный вентилятор сейчас практически незаменимый атрибут в любом доме, где присутствует камин. Несмотря на свои недостатки, преимуществ на порядок больше, Поэтому приобретение подобного аппарата определенно стоит рассмотреть как вариант.

Обязательной универсальной составляющей камина является дымосос. Этот элемент обеспечивает абсолютную безопасность и более продуктивную работу отопительной установки. Дымососы для печей и каминов эффективно и быстро удаляют вредные и опасные для здоровья дымовые массы, которые образуются при горении и прогорании топлива. Данное устройство позволяет организовать работу тягового приспособления.

Особенности функционирования

Вне зависимости от типа конструкции все модели большей частью имеют похожее строение и принцип функционирования. Главные конструктивные части – это надежный и прочный корпус, а также двигатель, на который приходится основная часть работы. Большое значение имеют направляющие и всасывающие патрубки. Принцип работы дымососа для камина состоит в том, что когда из помещения во внутреннюю часть печки начинает поступать холодный воздух, то он проходит в топочную камеру, где в нужной степени насыщается кислородом. Все это время крылья дымососа с установленной скоростью энергично вращаются.

Пока сгорает топливо, происходит образование дыма и продуктов горения. Они при помощи тягового устройства поднимаются вверх по дымоходу, поэтому не остаются в топке и не проникают в саму комнату. Так как рабочее колесо работает непрерывно, то воздушные массы поступают постоянно. Вентилятор дымосос для камина – это своего рода своеобразный усилитель каминной тяги.

Преимущества

Каминный вентилятор дымосос для камина нужен в помещениях, где:

• постоянно присутствует запах гари;
• узкий дымоотвод;
• слишком низкий дымоход.

Данное устройство прекрасно решает эти проблемы. Кроме того, это приспособление обладает множествами других преимуществ:

• высокой мощностью;
• экономичностью;
• устойчивостью к временам года и погодным условиям;
• небольшим весом;
• отсутствием шума;
• простотой монтажа;
• легкостью дальнейшего обслуживания.

Благодаря этой конструкции срок работы камина увеличивается. Работа дымососа для камина не зависит от вида топлива.

Недостатки

Есть у этого устройства и недостатки, одним из которых является высокая стоимость. Надо отметить, что вентилятор не будет работать при отключении электричества. Тогда, кроме прекращения обеспечения тяги, затрудняется выход кислорода.

Разновидности

Есть два вида вентиляторов для камина. К стандартным при установке в домах относится дымосос с вертикальным отводом. Эта разновидность способна выдерживать температуру выше 210 градусов. Его мощности достаточно для обеспечения нормальной тяги. Такой вентилятор снабжен несколькими режимами. Эта его особенность позволяет значительно экономить потребление электрической энергии. Так, например, чтобы камин работал нормально, достаточно применять дымосос на полную мощность только до того времени, когда произойдет полный вывод холодного воздуха, потом его нужно переключить на режим экономии.

Более мощным является горизонтальный отвод вентилятора в дымососе для камина. Такое устройство вытягивает гарь после сильного огня, а потом способно функционировать в обычном режиме. При этом дополнительного обслуживания не требуется. Из-за особенной конструкции копоть и сажа долгое время не засоряют систему. Отмечается тот факт, что такой вентилятор работает исправно в любое время года, даже в самые морозы. Часто ради удобства, или следуя каким-то другим целям, люди не устанавливают габаритную дымоходную систему, а отдают предпочтение сделанным своими руками дымососам для каминов.

Тип дымососа

Существует специальная классификация крышных вентиляторов для камина. Есть дымососы Д типа, которые представляют собой небольшие приборы. В них колесо расположено на самом двигателе.

У другого вида нагнетающего ДН такая же конструкция, как и у первого варианта. Однако привод более мощный, всасывание воздуха осуществляется односторонним методом, потому есть возможность регулировать подачу воздуха. Такие устройства более долговечные.

Дымосос пожарный электрический ДПЭ может иметь разный тип двигателя – центробежный или осевой. Основное достоинство этого устройства, которое работает от электрической энергии, в том, что его не нужно устанавливать стационарно. Дымосос ДПЭ является переносным. В этот тип вентилятора включен дымосос прицепной (ДП) и пожарный мотодвигатель (ДПМ). Данные конструкции предназначаются для каминов с мотодвигателем:

• центробежным;
• осевым;
• турбированным.

Выбор каминного вентилятора

Перед покупкой дымососа необходимо уделить внимание:

• принципу работы системы;
• надежности материала;
• функциям.

Следует приобрести дополнительную фурнитуру, а именно специальные крепления, защиту от перегревания и погодных условий. Если все комплектующие будут выбраны правильно, то установить систему будет намного легче, а камин проработает намного дольше. Выбирая и приобретая данное приспособление, следует ознакомиться с температурами прогретых воздушных масс и конкретно дымохода. Эти устройства в основном могут функционировать при температуре, не превышающей 260 градусов. Время от времени дымосос необходимо выключать, чтобы он полностью остыл. Средняя продолжительность беспрерывной работы составляет от 3 до 6 часов.

Сегодня дымосос для камина является незаменимым атрибутом в каждом доме, где имеется отопительное оборудование. Несмотря на присутствующие недостатки, преимуществ у этого устройства намного больше. Потому покупка такого вентилятора может быть рассмотрена как один из лучших вариантов для избавления воздуха от продуктов горения.

Современная жизнь в загородных домах удобная и комфортная. Способствует этому развитие систем отопления и вентиляции, без которых невозможно представить себе полноценную инфраструктуру жилого помещения.

Котлы, как газовые, так и древесные, являются основой отопления. Необходимыми элементами в системе, кроме непосредственно котлов, являются дымососы – устройства для быстрого и эффективного устранения дыма.

Установить дымосос следует для того чтобы создать вентиляцию, поскольку элемент хорошо удаляет все загрязняющие частицы.

Системы вентиляции с дымососами устанавливаются в частных домах, а также банях. Эти устройства предназначаются для устранения дыма, бытовой пыли. Без них нельзя организовать полноценную вытяжку.

Принципы выбора

Для того чтобы выбрать подходящий элемент по усовершенствованию котлов, работающих на твердом топливе, необходимо знать основные принципы его работы.

Они гарантируют положительный результат работы прибора и системы в целом.

К основным показателям относятся:

• производительность;
• давление;
• мощность (Вт);
• КПД.

Все необходимые сведения указываются на самих приборах. Вентиляторы этого типа предназначаются для качественного удаления разнообразных продуктов горения дров, угля, твердого топлива. Это происходит благодаря разрежению, происходящему непосредственно в камере горения.

Конструкция элемента

Дымососы устроены следующим образом:

• рабочее подвижное(активное) колесо (образовано двумя пластинами);
• корпус (в нем движутся воздушные потоки. Другое название — кожух);
• различные патрубки (трубки);
• вал подвижной (приводной);
• крыльчатка (чаще всего металлическая);
• заслонка;
• бункер;
• труба.

Эти детали могут немного отличаться – всё зависит от модели. Основной принцип работы устройства – нагнетание воздуха в принудительном порядке. Вращение рабочего колеса приводит к тому, что воздух устремляется в центр конструкции.

Достигнув его, воздух отбрасывается стенками дымососа и попадает в топку бытовых котлов.

Там происходит постепенное разрежение, что обеспечивает приток новой порции воздушных масс и, тем самым, создается беспрерывная циркуляция.

Лопатки в устройстве обеспечивают вихревое движение воздуха, направленное в сторону вращения мощного ротора вентилятора. Это создает постоянный и непрерывный цикл – приток чистого кислорода внутрь топки агрегата, осуществляющего выработку тепла и одновременную эффективную вытяжку из нее продуктов сгорания разнообразного топлива, включая газ и твердые компоненты.

Зачем нужен

Дымосос, как основной агрегат для быстрого удаления дыма в помещении, рекомендуют устанавливать не только тогда, когда имеющаяся естественная вентиляция не может эффективно справиться с поставленной задачей.

Он позволяет:

• значительно повысить КПД отопительного устройства (твердотопливного или газового);
• снизить расход топлива, используемого в одной загрузке;
• уменьшить количество очисток трубы от отложений — сажи и дегтя;
• свести к минимуму вероятность попадания дыма и гари в помещения;
• избавиться от характерного неприятного запаха, возникающего во время работы отопительного устройства.

[advice]Обратите внимание: устройство с мощным или дополнительным вентилятором позволит одинаково хорошо удалять дым и избавиться от копоти. Сделать это можно при любых погодных условиях, что создаст идеальные условия очистки для помещений в частных домах.[/advice]

Разновидности агрегатов

Устройства используются не только для котлов, работающих на твердом топливе.

Поскольку принцип действия приборов одинаков, их устанавливают и на другие отопительные конструкции. Необходимо внести лишь небольшие корректировки, которые можно сделать и своими руками.

Дымососы производятся для таких устройств, как:

• котел твердотопливный;
• пиролизный;
• газовый.

Отопительные устройства для помещений, работающие на твердых горючих материалах – дровах или угле, при сгорании выделяют не только тепловую энергию, но и ряд веществ. К ним относится, дым, газ, копоть, сажа. Накопление отложений снижает производительность устройства и даже может стать причиной пожара.

Пиролизные установки выделяют большое количество тепла при минимальном потреблении ресурсов. Во время работы выброс сажи небольшой, но удалять ее все же необходимо, так как она оседает на стенках труб и попадает в воздух помещения.

Для таких устройств можно купить дымосос небольшой мощности, например, rr152.

Руководствуясь чертежами, можно собрать самодельный прибор, который будет также эффективно очищать воздух в помещении. Если установлен газовый прибор отопления помещения, то очиститель потребуется для того чтобы снизить концентрацию вредных веществ, выделяемых во время сгорания топлива.

Таким образом, дымосос является важным элементом вентиляционной системы помещения. Он обеспечивает безопасность использования различных отопительных агрегатов, а также повышает производительность этих приборов. Эффективное удаление вредных компонентов позволяет поддерживать идеальный микроклимат.

28 января 2019 просмотров: 1346

Дымоотсос для камина – это неотъемлемый атрибут, который напрямую отвечает за качественную, безопасную и эффективную работу такой конструкции. Из этой статьи, вы сможете подробней узнать о том, как можно дополнить или полностью видоизменить конструкцию дымохода и создать дымоотсос своими руками.

Рекомендуем также, прочесть данную статью из нашего тематического блога: «Встраиваемые электрические камины: рейтинг лучших».

Общее понятие о дымососе и дымоходе

Перед тем как дымосос купить, очень важно получить полное представление о том, что такое сам дымоход с дымососом:

Фото	Описание	Общие сведения
	Улучшает тягу	С помощью данного атрибута существенно улучшается тяга отопительного агрегата. Вы можете быть уверенны в том, что все продукты горения и распада будут своевременно выводиться на улицу.
	Работает по принципу пылесоса	Такой прибор имеет свой особый принцип функционирования. Он способен не просто втягивать дым, который возникает при горении и прогорании топлива, но и поднимать его вверх по специальной трубе и в полной мере выводить на улицу.
	Имеет широкую область применения	Дымососы имеют широкую и разнообразную область применения. Они могут размещаться и дополнять собой конструкцию банной топки, традиционной печи или камина. Также, они нередко устанавливаются на крупных, больших и серьёзных промышленных объектах.
	Может иметь различные размеры и конструктивные особенности	Поскольку ассортимент таких комплектующих очень велик, можно купить самую подходящую. Они отличаются по своим формам, исполнению, материалам изготовления, габаритным размерам, по цене и прочим параметрам.

Дымосос для камина или печи может относиться к определённой тематической категории. В первую очередь они отличаются по своей категории и самыми популярными, часто встречающимися являются разновидности с маркировкой Д. Такое оборудование имеет колёсико, которое располагается в вале ходового двигателя. К преимуществам таких вариаций относятся небольшие габаритные размеры. Вторая категория имеет маркировку ДН, они дополняются колесом, которое усаживается на двигательный вал. Однако при всей своей схожести, данную категорию считают более надежной, долговечной и качественной, они имеют длительный срок эксплуатации.

Каминный вентилятор также может относиться и к другим разновидностям, однако все они, в свою очередь, имеют множество схожих характеристик. ДПЭ, такие конструкции способны работать от подачи электроэнергии, за счёт этого, имеется возможность переносить их с места на место. Они бывают центробежными, осевыми турбированными, центробежными мобильными, осевыми турбированными и мобильными.

Также, существует такая разновидность как ДПМ, в их основе лежит переносной мотодвигатель, данная разновидность также как и предыдущая, отличается по своим конструктивным особенностям. В данную категорию также входят дымососы под названием ДП, они относятся к оборудованию прицепного типа, они отличаются хорошей производительностью, напором, давлением.

Прицепные тягодутьевые машины во время своей работы имеют ряд следующих ограничений:

1. В процессе эксплуатации такого оборудования с печами, на них воздействуют высокие температуры, при этом, очень важно соблюдать оптимальный температурный режим, который в обязательном порядке указывается производителем;
2. Не менее важно чтобы при эксплуатации такого прибора, он не засорялся, для этого, вам потребуется изучить то, какой процент пыли и продуктов горения выделяет то или иное топливо и исходя из этого, подбирать самый оптимальный и лучший вариант.

Вентилятор вытяжной имеет свой определённый принцип работы. Также следует отметить, что такая составляющая состоит из следующих элементов:

1. Он включает в себя ходовую часть установки, которая относится к первому перечню узлов;
2. Вторым узлом является улиткообразный корпус, который имеет восемь патрубков, среди которых отдельно следует отметить выходной и всасывающий;
3. Третьим узлом считают крыльчатку дымососа;
4. Четвёртый узел – это направляющий аппарат.

Если подробней рассматривать ходовую часть такого вентилятора, то она имеет всего один вал, который в свою очередь для правильного и безопасного вращения дополняется несколькими подшипниками. Вал погружается в масляную ванну, для того, чтобы точно контролировать и следить за температурным режимом, необходим термометр, который является частью дымососа и отображает всю необходимую информацию. Сама ванная дополняется поддоном и специальной крышкой.

•
•
•
•
•

•
•
•
•
•

Высокотемпературный вентилятор – это отличное решение для любой печи или камина работающего на твёрдом топливе. Тягодутьевый вентилятор дополняется колесом, в основе которого лежит стальной диск со средними габаритными размерами. Втулка, которая обязательно закрепляется, позволяет такой конструкции полноценно работать. Также вентиляторы дополняются лопатками, концы которых соединяются между собой с помощью кольца из металла.

В процессе вращения этого колеса, воздушные массы начинают поступать и активно проходить к центральной части конструкции, в которой располагается труба, её иначе ещё называют воздухоотводящим каналом.

Преимущества каминных вентиляторов

Перед тем как дымосос купить важно, узнать о том, какими преимуществами обладает такая конструкция и с какими проблемами можно справиться с её помощью:

1. В том случае если конструкция подобрана по всем правилам и установлена профессионалом, с учётом всех требований, она будет обеспечивать необходимый уровень безопасности в доме. Вы можете быть уверенны в том, что все обработанные газы и дым, будут в полной мере выводиться на улицу;
2. Тяга, таким образом, будет работать на полную мощность. Это не позволит воздуху вдуваться обратно вместе с продуктами распада, сажей и мусором;
3. Дымоход вместе с дымососом будет боле компактный и не громоздкий, тем самым вы сможете выгодно сэкономить свободное пространство;
4. Безопасность данной комплектующей заключается не только в её основной функции, но и в том, что она сама по себе изготавливается из подходящих материалов, которые способны выдерживать высокие температуры, при этом не плавиться и не деформироваться;
5. Каминный вентилятор – это безусловный выход из положения, в том случае, если дымоход сам по себе имеет очень сложную и замысловатую конструкцию, с множеством различных изгибов, переходов, поворотов, углов наклона. С его помощью можно сохранить необходимую для безопасной работы тягу.

Дымосос для котлов, выбирается в каждом конкретном случае индивидуально. Он идеально подходит как для классических твёрдотопливных очагов, так и для газового отопительного оборудования. Перед тем как сделать окончательный выбор и заказать определённую вариации, рекомендуется проконсультироваться со специалистом, который знает всю необходимую информацию о вашей печи и дымоходе.

При выборе каминного вентилятора учитываются следующие моменты:

1. Ценовой диапазон. Сегодня, производством и продажей таких приборов занимаются не только достаточно дорогие и брендовые производители. В среднем и достаточно бюджетном ценовом сегменте, вы можете найти вариации, представленные не менее успешными и надёжными отечественными заводами;
2. Материалы изготовления. Важно, чтобы материалы в первую очередь были должного качества. Материалы изготовления не должны иметь неприятных запахов, они будут хорошо переносить длительное воздействие высокого температурного режима, а также резкие перепады. Это никаким образом не должно влиять на их состояние и качество работы;
3. Габаритные размеры. Подбирайте изделия подходящих габаритных размеров, конструкция должна выгодно сочетаться с дымоходом, отличаться компактностью и небольшой массой. Фиксация производится с помощью подходящей, специальной дополнительной фурнитуры;
4. Производитель. Как уже говорилось ранее, отдавайте предпочтение только проверенным и известным производителем. Важно знать о том, что иногда лучше переплатить и купить известный товар, чем приобрести дешёвую вариацию и после потратить много денег на неё ремонт или замену;
5. Функциональность и характеристики. Обратите внимание на то, какой функционал заложен в дымососе, какими характеристиками он обладает, категорию, к которой он относится. Можно ли него легко снимать, быстро чистить, транспортировать и т.д.

Вентилятор дымосос, в некоторых случаях это не просто дополнение к дымоходу, а практически полная его замена, убрав которую, печь не сможет полноценно и безопасно работать.

•
•
•
•
•

•
•
•
•
•

Отвод дыма в тягодутьевых машинах может быть как вертикальным, так и горизонтальным. В основе такого оборудования, может лежать коаксиальная или одноконтурная труба. Установка разрешается на различные материалы – это может быть кирпичный классический дымоход, или более современная и инновационная система, представленная стальными трубами.

Камин, вентилятор которого позволяет справиться со многими проблемами, должен эксплуатироваться по всем правилам, также необходима регулярная чистка как самого дымохода и топки, так и вентилятора.

Если теплоотдача отопительного агрегата очень сильно повышена, может потребоваться горизонтальное возведение и установка такого отвода. Горизонтальная разновидность в свою очередь является универсальной, поскольку она приобретается и устанавливается для топок, работающих на любом топливе без исключения. Сам же вентилятор изготавливается из самых разнообразных материалов, таких как: чугун, сталь, алюминий,

Дымосос работает по следующей схеме: после того как из помещения в топку поступает кислород, топливо начинает прогорать, в результате чего образуется дым. При наличии такого вентилятора, крыльчатка начинает вращаться посредством встроенного двигателя, все вредные продукты горения и распада, таким образом, начинают продвигаться вверх и выводятся на улицу, не попадая в помещение. Усиление вытяжки воздуха, в данном случае производится за счёт выполнения принудительного дымоотведения.

В данном видео ролике вы сможете узнать о том, какие существуют 20 причин купить каминные вентиляторы или так называемый усилитель:

Используемые источники:

• https://ventilsystem.ru/ventilyaciya/vidy-sistem/dymososy-dlya-kotlov.html
• https://aeroclima.ru/ventilyaciya/dymosos-dlya-kamina/
• https://fb.ru/article/448158/dyimosos-dlya-kamina-raznovidnosti-preimuschestva-i-printsip-rabotyi
• https://teplo.guru/kotly/tverdotoplivnye/dyimosos.html
• https://msk-kamin.ru/news/dymosos-dlya-kamina-raznovidnosti-i-preimushchestva/
