Дымоход для камина – устройство, виды и способы монтажа

Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции. Только качественный дымоход будет максимально отвечать своему назначению.

Вы хотите соорудить дымоходный канал, но не знаете какую трубу выбрать и как потом ее установить? Мы поможем вам разобраться с этой задачей – в статье мы подробно рассмотрели как сделать дымоход для камина, уделив внимание плюсам и минусам труб из различного материала.

А также привели важные требования к обустройству каминов и составлению проекта. Материал статьи дополнили подробной инструкцией по устройству дымохода, снабдив ее пошаговыми фото.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Виды дымоходов для камина

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим.

Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

Вариант #1 – керамический

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект.

Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Керамика идеальна именно для дровяных каминов, вырабатывающих большое количество «белого дыма». Результатом его воздействия на стенки трубы является конденсат, совершенно не опасный для керамики. К тому же именно она выдерживает и повышенный нагрев, и различные химические среды, образованные продуктами горения

Чем еще положительно отличаются керамические дымоходы:

• идеально гладкой поверхностью внутренних стенок;
• быстрым нагревом и медленным остыванием;
• устойчивостью к температуре до +900-1000 °С;
• компактностью по сравнению с другими конструкциями;
• сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов.

При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

Вариант #2 – кирпичный

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Кирпич предпочитают из-за доступности, но для качественной кладки подходит только один тип – глиняный полнотелый. Он заранее обожжен и полностью готов к использованию при высоких температурах

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Вариант #3 – стальной

Если температура газов в канале дымоудаления не превышает + 400 °С, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Преимуществами также являются круглое сечение, не препятствующее отведению газов и удобное для профилактической чистки

Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику. Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

• простые «горячего» типа, без теплоизоляции;
• сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей и собрать сэндвич-дымоход своими руками. А можно сделать заказ под частный проект.

Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Вариант #4 – стеклянный

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения.

Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Дымоход из стекла сложно назвать практичным изделием. Небольшой налет сажи сводит эстетику к нулю, поэтому мыть видимые части придется достаточно часто

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата.

Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Посмотрев обзор труб из различных материалов вы так и не смогли определиться, что лучше всего подойдет именно вам? Тогда советуем посмотреть другую нашу статью, в которой мы привели важные критерии выбора дымоходной трубы, на которые следует ориентироваться в конкретных условиях.

Сооружение керамического дымового канала

Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.

Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:

Галерея изображенийКирпичные трубы сооружают с квадратным или прямоугольным сечением. Если внутри кирпичного канала устанавливается круглая в сечении металлическая гильза, ее устанавливают на всю высоту прямо от топливника. Не допускается сужение дымового канала на протяжении пути отвода продуктов сгорания

Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т.д.

Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

Специально для каминов применяется так называемый «шведский метод»: определение площади дымохода (f) по площади топки (F). В графике указаны значения для каминных систем с круглым, квадратным и прямоугольным сечением

Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

Конструкционные нюансы строительства

Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей.

Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

Для соединения отрезков трубы разного диаметра существуют редукционные стальные или керамические переходники. Места крепления на трубе обязательно герметизируют, чтобы не было утечки газов

Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

Материалы отделки стен вокруг каминного дымохода могут быть любыми, но обязательно не горючими. Часто деревянные (бревенчатые, брусовые) стены оставляют как есть – это нарушение. Подходит керамическая отделка (клинкер, кафель) или металлические листы

Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

Пошаговая инструкция по кладке дымохода

Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

В результате сдвига толщина должна достигнуть 0,5 м. В зазор между кладкой и перекрытием вставляют гильзу из листового металла и куски базальтовой теплоизоляции

Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искрогаситель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

Несколько советов от мастеров печного и каминного дела:

Галерея изображенийНадсадная труба устанавливается прямо на полностью готовое топочное отделение, заканчивающееся дымосборникомПосле кладки каждого ряда кирпича необходимо проверять его строго горизонтальное положение лазерным уровнемОсновным инструментами являются кельма, молоток и расшивка. Кроме того, пригодятся отвес, правило и строительный уровеньПлощадь отверстия должна быть чуть больше, чем размеры кирпичной трубы – для отделки прохода в перекрытииНа каждый погонный метр дымохода (при схеме кладки «пятерик») расходуется примерно 70 кирпичейПри установке шибера необходимо использовать базальтовый картон, который предохраняет кладку при расширении задвижкиЕсли чердак не отапливается, утепление дымохода на этом участке обязательно – для устранения угрозы появления конденсата. Начать теплоизоляцию можно от перекрытияСуществует несколько вариантов, один из них – присоединение к кирпичному дымоходу асбестоцементной или стальной трубы, которая и будет возвышаться над крышейДымосборник – основа для строительства дымоходаИспользование уровня для проверки горизонталиИнструмент для кирпичной кладкиОтверстие для трубы в перекрытииКоличество кирпичей для дымоходаМонтаж шибера в пазТеплоизоляция трубы в чердачном помещенииВывод трубы на крышу

На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.

Труба на крыше домика, из которой непременно идёт дым, — популярный сюжет детских рисунков, даже если ребёнок растёт в городских кварталах и никогда не был в настоящей деревне. Малышам пока невдомёк, а вот взрослые знают (или обязаны знать), что устройство дымохода для камина должно соответствовать строительным нормам, обеспечивать эффективную и безопасную эксплуатацию очага. Увы, большие дяди, «самостройщики» и неискушённые в профессии строители нередко попадают впросак, не уделяя должного внимания этому вопросу. В нашей статье — краткий обзор наиболее распространённых ошибок при устройстве дымохода и рекомендации, как их избежать.

Неверно выбранная конфигурация каминной трубы

Если растопить камин тяжело, пламя горит невесело, а часть дыма попадает в помещение — слаба тяга, причины нужно искать в неправильно выбранной конфигурации дымохода. Причём сила тяги непостоянна, она может ощутимо меняться в зависимости от направления и скорости ветра, других погодных условий. Нужно упомянуть, что обязательным условием наличия хорошей тяги (и здорового микроклимата в доме) является наличие достаточного притока свежего воздуха с улицы. Пламя сжигает большое количество кислорода, каминная труба работает, как мощная вытяжка. Современные же оконные системы практически герметичны в закрытом состоянии. К камину рекомендуется подвести отдельный воздуховод с улицы с возможностью регулировки. Либо во время топки установить оконную фурнитуру в режим микровентиляции, открыть форточку.

Недостаточная высота дымохода

Для хорошей тяги необходимо обеспечить достаточную высоту каминной трубы по двум параметрам:

•  Общая высота от колосниковой решётки до оголовка дымовой трубы на крыше должна составлять не менее 5 метров. Чем больше высота — тем сильнее тяга.
• Труба должна возвышаться над коньком не менее, чем на полметра при условии, что она находится от него на расстоянии до 1,5 м. Если дальше — отметка определяется с учётом угла наклона кровли.

Обратите внимание, что нужно учитывать также высоту расположенных рядом строений

Дымоход нельзя объединять под одним колпаком с вентиляционными трубами. Если они расположены в одном блоке, выход от очага следует поднять выше.

Такую конструкцию на строительном сленге именуют «свеча». Если оголовок каминной трубы не вывести за пределы общего колпака, помимо слабой тяги возможет обратный заброс дыма в помещения

Значительное отклонение от вертикали

Прямая вертикальная труба обеспечивает наилучшую тягу. Изгибы, наклонные и тем более горизонтальные участки её ухудшают. Если не удаётся сделать дымоход прямым, смещение желательно сделать с помощью наклонных элементов, а угол выбрать не более 45º. Нормы всё же разрешают устроить горизонтальный участок в месте подключения, но длина его ограничена одним метром. Сумма горизонтальных проекций смещений осей труб от уровня выхода из камина до оголовка на крыше вне зависимости от наклона труб не должна превышать 2 м. При этом минимальная высота дымохода (5 м) должна быть увеличена на эту величину (сумму проекций).

Сумма смещений горизонтальных проекций высчитывается вне зависимости от того, в каком направлении происходит поворот. Для случая, изображённого на чертеже справа, смещение нижней и верхней отметки трубы относительно вертикали составит А-В, но искомая нами величина — А+В

Неправильно определено сечение

Сечение дымохода для камина не должно быть меньше положенного, больше — пожалуйста, но в меру. Определить оптимальные параметры несложно:

• Для заводского камина нужно просто заглянуть в инструкцию конкретной модели. Такие камины имеют выход круглого профиля диаметром от 150 до 260 мм.
• Размеры дымохода для камина ориентировочно можно определить исходя из размеров топки. Грубо: сечение трубы круглого профиля должно равняться 10% площади зеркала камина (ширина портала, умноженная на его высоту). При более точных подсчётах учитывают форму дымохода (квадрат, прямоугольник) и его высоту. Помимо формул, можно воспользоваться графиками взаимозависимости показателей.

График слева показывает величину поправки при определении сечений квадратных и прямоугольных каминных труб по отношению к круглым. График справа определяет диаметр дымохода для камина по отношению к площади портала с учётом высоты дымохода

Если каминная труба кирпичная, необходимо также сделать поправку на сопротивление движению газов, вызываемое неровностями кладки. В зависимости от того, насколько аккуратно она выполнена, сечение нужно дополнительно увеличить на 5-20%.

Как улучшить тягу без переделки дымохода

Можно ли улучшить тягу, не переделывая дымоход внутри дома? Да, есть три пути:

• Увеличить высоту дымохода над крышей. Это может иметь положительный эффект при определённом направлении ветра, если труба находится на значительном (более 1,5 м) расстоянии от конька.
• Установить на оголовок специальный дымоходный флюгер. В штиль он никак себя не проявляет, но в ветреную погоду защищает от задувания, препятствует возникновению обратной тяги

Необходимо следить за работоспособностью поворотного узла флюгера, он должен свободно вращаться

• Установить электрический дымосос. Это умеренной дорогой способ, но гарантированно эффективный.

Электрический дымосос (крышный вентилятор) рассчитан на работу с отходящими газами с температурой до 250 ºС, это соответствует штатному режиму горения, но не более. Нужно помнить об этом ограничении и не перегревать топку

Неверно выбранный материал для труб и неправильный монтаж

Свойства материала для труб должны соответствовать условиям эксплуатации. Для изготовления каминной трубы могут быть использованы следующие материалы:

Кирпичная кладка

Традиционный и надёжный вариант. Следует учесть, что качество обжига полнотелого печного кирпича должно быть высоким. Особенно это важно при подключении к дымоходу заводской топки длительного горения. В экономном режиме температура выходящих газов невысока, из-за этого в трубе может выпадать конденсат. Недостаточно прочный и пористый кирпич начнёт разрушаться, быстрее всего над крышей, где влага зимой будет замерзать.

Слабо обожжённый кирпич не подходит для устройства дымохода

Оптимальное решение — смонтировать внутри кирпичного канала вкладыш из нержавеющей стали.

Стальной вкладыш можно опустить в прямой кирпичный канал как во время, так и после окончания строительства, это подходящий вариант при реконструкции зданияВкладыш не должен свободно болтаться в кладке. Для этого его крепят хомутами, если монтируют вместе с возведением трубы либо снабжают пружинящими элементами (как на рисунке), если вставляют после

Трубы из нержавеющей стали

Трубы из нержавеющей стали, одинарные и двойные утеплённые — самый популярный и доступный сегодня вид дымоходов. Не требуют возведения фундамента, быстро устанавливаются. Однако ошибкой некоторых застройщиков является выбор изделия исключительно по цене без учёта свойств металла. Не все виды стали в полной мере подходят для эксплуатации с каминными топками. Жаропрочными (рабочая температура 700 ºС и выше) являются марки AISI 304, AISI 309, AISI 316, AISI 321. Рабочие температуры марок AISI 430, AISI 409 начинаются с 500 ºС. Максимальные температуры, которые сталь выдерживает в течение недолгого периода времени, выше на 200-250 ºС.

Отходящие газы в каминах с закрытой топкой нагреваются до 200-500 ºС, открытой — до 350-600 ºС. Однако эти данные справедливы лишь до того момента, пока очаг топят в штатном режиме, загружая дрова не больше положенного и не превышая оговоренное в инструкции время интенсивного горения. Любители «раскочегарить» камин побыстрее и протопить пожарче вполне могут довести температуру отходящих газов на входе в дымоход до 1000 ºС. По мере продвижения по вертикальному дымоходу они заметно остывают, но первые полметра-метр могут нагреться очень и очень сильно.

Какую трубу выбрать для дымохода? Идеальное решение — сталь марки AISI 321. Она, при относительно умеренной цене, обладает достаточной жаропрочностью, устойчива к возгоранию сажи, кислотостойка. Трубы этой марки лучше всего подходят и для газовых каминов. Для угольных (есть и такие) желательно использовать марку AISI 309, её жаростойкость выше, но и цена больше. Если бюджет поджимает, конструкция дымохода для камина может быть компромиссной: первый от топки сегмент длиной около метра выполняется из трубы марки AISI 321 толщиной 1 мм, выше используется менее дорогая сталь, например, AISI 409, толщину можно уменьшить до 0,8 мм, если топить камин умеренно. Нужно помнить, что такой дымоход может не выдержать возгорания сажи и нужно следить за чистотой внутренних поверхностей труб, использовать качественное топливо. Марка нержавеющей стали для наружной оболочки утеплённой трубы не имеет большого значения, а толщины достаточно в 0,5 мм.

Подключение утеплённого дымохода к топке рекомендуется делать через неутеплённый участок длиной 40-100 см, это предотвратит его перегрев.

На иллюстрации — схема дымохода для камина, выполненного из двойной утеплённой трубы из нержавеющей стали. Перегрев такого дымохода маловероятен: неутеплённый переходник над топкой сбрасывает сильный жар на начальном участке, а расположенный выше водогрейный бак служит дополнительным охладителем

Керамические дымоходы

Полностью соответствуют предъявляемым для камина требованиям, но стоят довольно дорого, поэтому используются нечасто.

Модульные керамические дымоходы весьма надёжны, но отечественные предприятия не спешат налаживать их производство, а импортные дороги

Эмалированные воздуховоды

Пару слов об эмалированных воздуховодах, которые продавцы нередко предлагают для каминов. Рабочая температура таких труб не превышает 500 ºС, максимальная — 650 ºС. Теоретически они подходят для закрытых топок, у которых в инструкции прямо разрешено использовать дымоходы с ограничением температуры в 500 ºС. Практически, при нарушении рекомендаций производителя и использовании с мощными топками, эмалированная труба может не выдержать повышенной термической нагрузки. В лучшем случае расплавится покрытие, в худшем — сталь прогорит.

Нарушения противопожарных норм

Описать все тонкости противопожарных мероприятий, проводимых при прокладке дымохода, в рамках короткой главки не получится. Более подробные материалы есть на нашем ресурсе, многое можно почерпнуть из инструкции к заводской топке. Упомянем о наиболее важных моментах:

• Между каминной трубой и сгораемыми конструкциями (перекрытия, выход на кровлю) должна располагаться противопожарная разделка, заполненная несгораемым материалом, для этих целей подойдёт базальтовая вата. Расстояние от наружной поверхности дымохода и деревянных конструкций определяется типом камина или печи и видом трубы.

Дымоход должен быть надёжно изолирован от сгораемых конструкций

В любом случае оно должно быть не меньше 13 см для сэндвич-труб и 25 см для одинарных. Если пластины, прикрывающие отверстие, выполнены из стали, на деревянные конструкции их накладывают через лист изолирующего материала (асбестовый картон, стекломагнезит, ГВЛ).

Противопожарная разделка должна присутствовать при проходе как через горизонтальные, так и вертикальные конструкции

• Кирпичный дымоход вместо разделки ватой может иметь утолщение до полутора кирпичей (38 см) с прокладкой из асбокартона или СМЛ в местах прохода через сгораемые конструкции.
• Между каминной трубой и стенами из сгораемых материалов необходимо выдержать определённое расстояние либо установить защитный экран.
• Важно правильно установить облицовку заводской каминной топки, исключив её перегрев. Между потолком и внутренним пространством облицовки должна располагаться конвекционная камера, отделённая теплоизолирующими экранами. В облицовке и камере нужно сделать вентиляционные отверстия достаточного сечения.

Примерно так должна выглядеть конструкция дымохода и камина, собранная с учётом противопожарных требованийДымоход должен быть надёжно изолирован от сгораемых конструкций

В заключение отметим, что расчет дымохода для камина и его монтаж — дело ответственное и выполнение этих работ следует доверить квалифицированным мастерам.

Видео: дымоход для каминов

Warning: Invalid argument supplied for foreach() in /var/www/a169700/data/www/stroyday.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2778

Многие владельцы частных домов мечтают о камине – этом олицетворении особого уюта, располагающего к спокойному комфортному отдыху в зимние холода. Подобную мечту вполне можно воплотить в жизнь – приобрести уже готовый камин заводского изготовления, или сложить «классическое» сооружение из кирпича.

Если приобретается готовое изделие, то особых проблем не предвидится – производитель уже до мелочей предусмотрел размеры самого прибора и диаметр необходимой для него дымоходной трубы. С кирпичным камином все обстоит несколько сложнее, особенно, если хозяин сам решил взяться за его проектирование. Должно быть учтено немало размерных нюансов, и один из них – это оптимальное сечение дымоотводного канала, от которого зависит и эффективность работы камина, и обеспечение безопасности его эксплуатации. Помочь с этим вопросом может калькулятор расчета сечения дымохода камина, размещенный ниже.

Во втором подразделе публикации будут приведено несколько необходимых пояснений по проведению расчетов.

Калькулятор расчета сечения дымохода камина

На чем основан и как проводится расчёт?

Дымоход является одним из основных элементов камина, и его размеры должны строго соответствовать особенностям обогревательного прибора (сооружения). Причем, эта зависимость – достаточно многогранная.

Дымоходная труба, сооруженная «на глазок», или в угоду только внешним декоративным качествам камина, без учета его параметров, может привести к целому ряду негативных последствий. Существуют специальные нормативы, которые регламентируют площадь сечения дымохода в зависимости от общей площади топливного окна. Считается, что примерное соотношение площадей должно быть 1:10. Однако, трубы различной конфигурации сечения (круглые, квадратные или прямоугольные) имеют свои специфические аэродинамические особенности, поэтому указанное соотношение может меняться в ту или иную сторону.

Цены на домашний камин

камин

Кроме того, сюда же вносит свою «лепту» и высота дымоходной трубы, отсчитываемая от колосниковой решетки (дна топочной камеры) до верхнего торца (устья). С увеличением высоты (до определённых пределов) возрастает и тяга, и это тоже сказывается на расчётном значении соотношения площадей дымоходного канала и топливного окна.

Таблицу в данном случае приводить нет смысла, так как все необходимые  значения из нее уже заложены в программу калькулятора.

• Значения ширины и высоты каминного окна вносятся в миллиметрах.
• Высота дымоходной трубы представлена в диапазоне от 5 до 11 метров. Менее 5 метров – недопустимо по правилам безопасности (СНиП напрямую запрещает это), а при высоте трубы более 10-11 метров камин начинает работать неэффективно – становится слишком «прожорливым», но без необходимой теплоотдачи. Приходится принимать дополнительные меры по искусственному снижению тяги.
• В отдельном окне калькулятора будет предложено указать форму канала – круг или прямоугольник (квадрат).
• В соответствии с этим выбором и берется значение после проведения расчета.

— А – диаметр круглого дымохода (в миллиметрах);

— Б – длина стороны квадратного канала (в миллиметрах)

— В – значение для прямоугольного канала дано в единицах площади (в квадратных сантиметрах), так как здесь возможны варианты – удлинение одной стороны за счет укорочения другой.

Следует правильно понимать, что калькулятор дает минимальные ориентировочные значения. Безусловно, на практике они приводятся или к долям кирпича (при кладке кирпичной трубы), или к стандартным диаметрам труб (для металлических или керамических дымоходов).

Сложно ли самостоятельно сложить камин?

Не обольщайтесь, что кладка небольшого камина выглядит простой – в этом деле очень много нюансов, и стоит очень хорошо все взвесить, прежде чем приниматься за самостоятельную работу. Подробнее о сооружении кирпичного камина своими руками– в соответствующей статье нашего портала.

2 марта 2018 просмотров: 2965

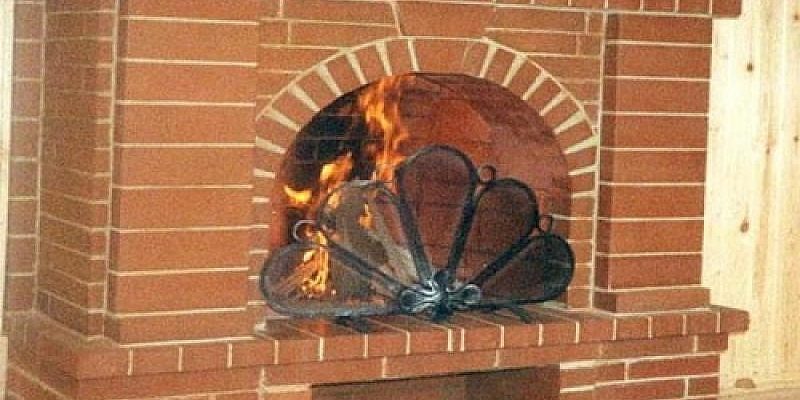

Собрать своими руками кирпичный камин, многие считают практически невыполнимой и не посильной задачей. Однако, справиться с его кладкой может как опытный профессионал, так и новичок. Всё что для этого нужно – это грамотно составленная порядовка, качественные материалы. Не менее важно изначально, правильно определить размеры камина. Таким образом, он будет идеально вписываться в гостиную или любое другое помещение дома.

Если дом кирпичный, печь установить в нём гораздо проще, нежели в деревянной постройке. Дом, камин в котором установлен должен качественно изолироваться. В частности это касается стен и пола, на которые и около которых будет установлен отопительный агрегат. Не менее важно чтобы печка не прилегала к стенам вплотную, нужно оставить между ними свободное пространство.

Печь, проект которой разработан и утверждён профессиональным печником, никогда не будет располагаться напротив окон и дверных проёмов. Это существенно снижает эффективность нагрева и отапливания оборудования, за счёт возникающих сквозняков.

Производим расчёты топочного отверстия

Печь, кладка которой будет выполняться своими руками, должна иметь максимально точные и подробные расчёты каждого конструктивного элемента. Для этого в первую очередь определяем габаритные размеры топки.

Для определения данного параметра, необходимо знать, что площадь комнаты должны иметь соотношение к топочному отверстию согласно пропорции 1:50-1:70.

Например, если помещение имеет площадь 30 квадратных метров, а высота потолков составляет от 3 до 3, 5 метров, значит, топливный отсек будет иметь размер 0,6 кв.м. Для пространства площадью 20 квадратов, этот параметр составит 0,4 или 52х77 сантиметров. Если гостиная или спальня имеет площадь 10 квадратов, топливник будет равен 0,2 квадратам или 36х45 сантиметров.

Не менее важно учитывать и правильно рассчитывать такие показатели как высоту и глубину топливного отсека. Глубина топливного отсека будет варьироваться в пределах от одной второй до двух третьих от высоты обрамления. При несоблюдении этого аспекта могут возникнуть определённые сложности и неисправности в эксплуатации данного отопительного оборудования. Если выбранная глубина недостаточная, помещение может периодически задымляться. Если глубина больше максимального показателя – это негативным образом скажется на таком показателе как теплоотдача.

Для вычисления габаритов дымохода, необходимо взять за основу габариты топочного отверстия. Дымоходная система должна иметь площадь, которая будет меньше топки в 10 раз. Для кирпичного дымохода существуют определённые стандарты, составляющие 140 на 140 или 140 на 270 миллиметров. Для труб из нержавеющей стали, диаметр отверстия составит в среднем около 11 сантиметров. При этом общая суммарная высота дымоходной системы составит порядка пяти метров.

Не менее важно определить габариты всей печи. В этом случае за основу берётся размер используемого для кладки кирпича (65х120х250 миллиметров). Также при расчётах следует добавить такой параметр как толщина швов. Из этого делаем вывод, что один ряд будет иметь высоту около 70-80 миллиметров. Задняя перегородка камина может собираться не из целого, а 1/2 кирпича: 125 миллиметров. Боковины же должны состоять из цельных элементов: 250 миллиметров.

Порядовка печи играет ключевую роль и является залогом успешного проведения строительных работ своими руками. Сделав чертёж, вы сможете предварительно учесть все нюансы и тонкости постройки, при необходимости внести все соответствующие корректировки.

Печь, чертёж которой уже полностью выполнен, имеет ряд своих характерных особенностей. Обязательно обозначается каждый ряд, количество кирпича, при этом важно помнить, что даже половинки и четвертинки кирпича, считаются за одну единицу.

Кладка каминов, выполняемая новичком, должна походить по готовой схеме. Однако даже в этом случае, расход материала может отличатся. При покупке, берите кирпич и строительные смеси с небольшим запасом!

Печи для дома могут иметь различный расход материалов, что напрямую связанно с их разновидностью и способом расположения в интерьере. Например, на угловой камин габаритами метр на метр, уйдёт порядка 210 единиц стандартного и 120 огнеупорного кирпича. Для пристенного очага размером 650 на 1150 миллиметров, потребуется 260 единиц красного и 120 жаропрочного кирпича.

Если же вы собираетесь собрать своими руками традиционный Английский камин, на него потребуется в разы больше материалов. Около 350 красных и 150 штук шамотного.

Камин, размеры которого определенны, будет гарантированно соответствовать вашим пожеланиям, в том случае если вы удостоверитесь в правильности подсчётов. Для этого даже опытные профессионалы первоначально выполняют кладку нескольких рядов насухо, то есть без кладочного раствора.

Кладка и подготовка фундамента

камины для дома из кирпича как правило имеют большую массу, выдержать которую дому достаточно сложно. В этом случае потребуется возвести отдельно располагающийся фундамент под камин.

Перед тем как приступить к строительным работам, важно взять за основу некоторые советы и нюансы:

1. Возводите фундамент таким образом, чтобы он находился полностью обособленно от фундамента дома. Не должно происходить даже их частичное или небольшое соприкосновение;
2. Делайте фундамент больше габаритных размеров самого отопительного агрегата. Он дожжен выступать с каждого края приблизительно на 9-12 сантиметров;
3. Котлован должен иметь глубину около 50-70 сантиметров;
4. Фундамент будет заканчиваться, не достигая высоту напольного перекрытия на один кирпич или 60-70 миллиметров;
5. Кладочные работы печки производятся только после того, как фундамент полностью собран и хорошо, полностью просох.

Для сборки фундамента используются кирпичи или предварительно подготовленный бетонный состав. Возведение на бетонной основе считается максимально сложным. Давайте рассмотрим его подробней.

В первую очередь вырывается котлован, в который необходимо засыпать щебёнку слоем до 150 миллиметров. После этого устанавливается опалубка, которую необходимо изолировать и обработать специальными смолами или слоем рубероида. Всё это необходимо залить раствором, в основе которого лежит песок и цемент в соотношении 3:1. Производим выравнивание поверхности с использованием строительного уровня и закрыв полиэтиленовым слоем оставляем полностью высыхать на 6-10 дней.

Перед тем как выполнять кладку печки, необходимо уложить на поверхность фундамента 2-3 слоя рубероида.

Выбираем подходящие материалы

Камины для дома дровяные могут собираться из различных материалов, каждый из которых обладает своими уникальными характеристиками и особенностями. Однако наибольшей популярностью пользуется именно кирпич. Он отличается прочностью, огнеупорностью и долговечностью.

Печь, кирпич для которой не будет содержать перепадов оттенка, трещин, сколов и деформаций – это залог крепкой и надёжной постройки. Использование кирпича с минимальными сколами и трещинами допустима только для двух первых рядов, в тот момент, когда вы выкладываете основу печки.

Сцепляющий состав должен быть однородным, не содержать посторонних примесей, комков и инородных предметов.

Для сборки основной части печи, выбирайте только качественный красный кирпич. Для сборки топочной части и дымохода, используется только шамотный кирпич. В сцепляющий раствор обязательно должны входить глина с песком. При построении фундамента выбирайте максимально качественный цемент с маркировкой не ниже М300-400.

Для удобства проведения кладочных работ, необходимо предварительно выполнить замачивание красного кирпича в простой воде. Таким образом, сцепляющий состав не будет впитываться в большом количестве, а кладка будет максимально крепкой.

Кирпич замачивается до тех пор, пока из него, погружённого в воду, не перестанет выходить воздух (пузыри).

Преимущества шамота

Дом, камин в котором твёрдотопливный, частично собирается из шамотного кирпича. Он имеет характерный жёлтый оттенок и обладает безупречными характеристиками. Хорошо переносит высокие температуры до 1100 градусов, не подвергается расширения и деформациям. Из него выкладываются внутренние элементы печки, так как он постепенно нагревается и также медленно отдаёт и распространяет тепло по помещениям дома.

Важно помнить, что распилить такой кирпич на части своими руками – это практически невозможно за счёт его высокой прочности. Однако если в этом возникла необходимость, можно купить в специализированном магазине элементы треугольной, квадратной, вытянутой и любой другой формы. Это позволит собрать арку и другие элементы отопительной конструкции.

Готовая топка

Самый простой и выгодный вариант – это купить уже готовую топку в специализированном магазине и собрать для неё портал из кирпича. Сегодня можно встретить топочные камеры в различных ценовых категориях, от отечественных и зарубежных производителей.

Наиболее популярны чугунные и металлические топки. Однако не менее эффективными и стильными являются керамические камины. Многие модели оборудуются дверцами из огнеупорного стекла, что позволяет наслаждаться процессом горения в очаге огня.

Большой популярностью пользуются топки брендов Новаслав, Термофор и Kratki.

Если говорить об отдельных моделях, особое внимание необходимо уделить топке Эльба. Такая вставка устанавливается в сделанный своими руками или купленный в магазине портал. Линейка очагов сварена из высококачественной толстостенной нержавейки. Патрубок выполнен из чугуна, а фасадная часть дополнена большим прозрачным закалённым стеклом, которое имеет свойство к самоочищению.

Отсек, в котором происходит сгорание топлива, собран из шамотного огнеупорного кирпича. Это в свою очередь повышает такие параметры и показатели как теплоотдача и КПД конструкции. Срок службы таких топок за счёт высококачественных материалов достаточно продолжительный, а использование простое и комфортное. В зависимости от пожеланий, можно выбрать очаг определённых габаритов, формы, с угловым или классическим пристенным расположением в интерьере дома.

В этом видео рассматривается кладка несложного камина из кирпича своими руками за пять дней:

Используемые источники:

• https://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-kamina.html
• http://teploguru.ru/kamin/dymoxod-kamina.html
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-secheniya-dymoxoda-kamina.html
• https://msk-kamin.ru/news/kamin-kladka-iz-kirpicha-razmery/
