Дымоход для газовой колонки: особенности монтажа в квартире и частном доме

Грамотно подобранный и правильно смонтированный дымоход для газовой колонки обеспечивает бесперебойную ее работу и безопасность людей, проживающих в помещении. Это важный вопрос, недооценка которого может привести к трагедии. Случаи отравления угарным газом и сегодня не являются редкостью. Рассмотрим в деталях, для чего нужен дымоход, что он собой представляет, критерии выбора, порядок его установки и обслуживания.

Что это такое и для чего он нужен

Газовые колонки — это устройства, где производится нагрев протекающей по трубам воды открытым пламенем. При сгорании природного газа образуются токсичные вещества, которые опасны для жизни человека.

Их необходимо удалять из комнаты, в которой находится оборудование. Для этого устанавливается дымоотводная труба, выводящая отработанные вещества наружу. Кроме этого, за счет перепада давления в топку втягивается чистый воздух, необходимый для непрерывного горения.

Как устроен дымоход

Это сооружение, представляющее собой герметичный канал, проложенный между камерой сгорания и вытяжной шахтой, если речь идет о квартире в многоэтажном строении. В частном доме труба выводится непосредственно на улицу. Такое решение принимается и при монтаже котлов автономного отопления, устанавливаемых в квартире.

Вытяжные системы состоят из таких частей:

• приемный патрубок;
• магистраль определенной длины и конфигурации;
• фитинги для поворота канала;
• стаканы для сбора конденсата;
• проходные элементы;
• вентиляционный грибок.

Воздуховоды могут быть утепленными или нет. Выбор зависит от особенностей здания.

Принцип работы

Задачей вентиляционных каналов является отвод продуктов горения. В основе этого процесса лежит естественный подъем вверх горячего угарного газа, плотность которого меньше, чем у воздуха в комнате. Тяга будет настолько выше, чем больше разница по высоте между камерой сгорания и конечной точкой трубопровода.

Вытяжные каналы выводятся максимально высоко, а количество углов уменьшается, насколько это позволяет конструкция строения.

Виды и конструкции

По своей конструкции колонки делятся на два типа:

1. С открытой камерой, забирающей воздух из комнаты. Его движение происходит за счет естественной тяги.
2. С закрытой камерой. В нее воздух подается турбиной, а продукты горения изначально изолируются в корпусе.

Разница в устройстве определяет выбор определенных типов дымоходов.

Изготавливают их из таких материалов:

• керамические трубы, укладываемые в кирпичные шахты;
• нержавеющая сталь с утеплителем (сэндвич) или без;
• эмалированное железо для внутренней прокладки;
• гофрированная алюминиевая труба.

У каждого варианта имеется свой срок службы, цена, уровень надежности и безопасности.

Какой лучше выбрать

Существует несколько критериев, которыми нужно руководствоваться при выборе системы дымоудаления:

1. Коаксиальный тип применяется для обустройства печей закрытого типа. Он представляет собой двойную трубу, по одной втягивается воздух, а по второй удаляется дым.
2. Монолитные трубы используют при монтаже колонок открытого типа. Их устанавливают вдоль стен и вентиляционных шахт.
3. Гибкий гофрированный канал служит для вывода газа в общий дымоход непосредственно от колонки. Допускается использовать его на поворотных участках, когда температура удаляемых продуктов снижается.

Выбор лучше остановить на прочной, надежной и долговечной нержавеющей стали. Тонкая гофра может в любой момент прогореть или порваться.

Сделать самому или заказать

Браться за самостоятельное изготовление дымоходов стоит только в том случае, если есть хорошие знания теории в этой отрасли, набор профессиональных инструментов и умение ими пользоваться. Малейший просчет может привести к фатальным последствиям.

Намного проще и быстрее заказать готовое изделие и доверить его монтаж специалистам. Но, эта услуга обойдется намного дороже, чем работа своими руками. Стоит тщательно взвесить свои возможности перед принятием решения. В этом поможет изучение нормативной документации по данной теме.

Строительные нормативы

Монтаж дымоходов производится, в соответствии с требованиями, изложенными в СНиП 2.04.05–91. Они определяют высоту, сечение, пропускную способность каналов и правила проведения монтажа.

Требования пожаробезопасности к дымоходам

Каналы разрешается устанавливать внутри зданий, изготовленных из кирпича и бетона. При прокладке в домах из дерева необходима теплоизолирующая прокладка шириной не менее 40 см.

Основные правила установки отводного трубопровода изложены в таблице:

№	Место прокладки	Расстояние до объекта (см)
1	Снизу от приточного отверстия	250
2	Рядом с приточным отверстием	30
3	Над поверхностью грунта	220
4	Над проемом окна	25
5	Под проемом окна	25
6	Вдоль деревянной стены	30
7	Вдоль бетонной стены	10
8	Над плоской кровлей	150

Каждые 200 см трубопровод должен быть прикреплен к несущей стене металлическими хомутами. Минимальная длина канала для создания хорошей тяги предусмотрена не менее 500 см. Если такая возможность отсутствует, требуется установка вентилятора.

Сила тяги

От этого показателя зависит качество горения голубого топлива и скорость удаления угарного газа. По действующим нормам она должна быть не менее 1,5 кубических метров в час при скорости потока 18-20 метров в секунду.

Приток воздуха для забора в открытую камеру сгорания обеспечивается из приточных вентиляционных отверстий или из соседних помещений.

Если двери в комнату держатся закрытыми, то под ними или в них обустраивается вентиляционный проем площадью 0,2 квадратных метра и более.

Изготовление и установка дымохода своими руками

Правила монтажа отводных каналов едины для колонок любого типа и года выпуска.

Перед началом работы рекомендуется проконсультироваться со специалистами. Следует помнить, что подключение колонки могут проводить только сотрудники сертифицированной службы.

Из каких материалов лучше сделать

На монтаже дымохода для водонагревателя экономить нельзя. Во-первых, дешевые изделия быстро приходят в негодность. Во-вторых, они не отличаются той производительностью, которая требуется для эффективного отвода продуктов горения.

Целесообразно останавливаться на материалах, отвечающих следующим критериям:

• прочность;
• устойчивость к коррозии;
• водонепроницаемость;
• огнеупорность;
• долговечность;
• гибкость и эластичность.

Больше всего таким требованиям соответствует двойная труба из нержавеющей стали с утеплителем из базальтовой ваты.

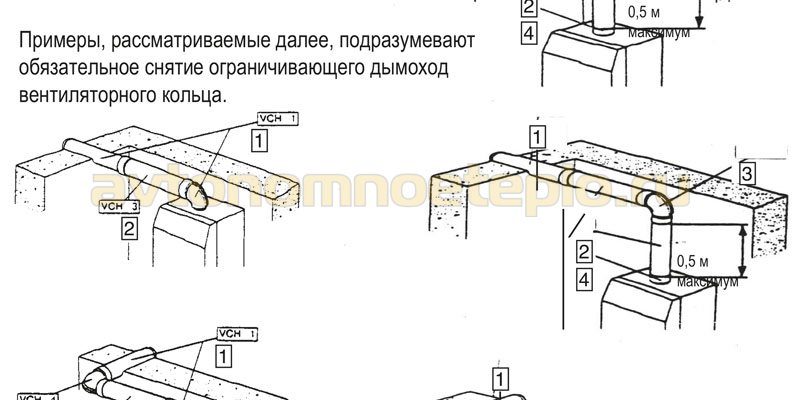

Чертеж и схемы

Схемы составляются на персональном компьютере или отрабатываются на бумаге. Предварительно делаются замеры стен, потолков и крыши.

Чертеж делается в масштабе, чтобы иметь возможность точно определить соответствие конструкции требованиям СНиП. Кроме этого по схеме проводится расчет необходимых материалов для изготовления канала удаления дыма из водонагревательной колонки.

Расчет размеров

При проведении расчетов необходимо учесть, что для водонагревателей с вертикальным патрубком необходимо обеспечить не меньше 250 см вертикального канала.

Кроме этого, необходимо учесть следующие нюансы:

• диаметр дымохода не меньше сечения патрубка;
• количество углов не более трех;
• общая длина горизонтальных участков не больше 300 см;
• обязателен небольшой уклон в стороны колонки;
• допускаемый уклон при обходе элементов здания — 30 °.

Не допускается вывод дымохода в шахту, предназначенную для вентиляции. Это чревато аварийной ситуацией или отравлением жильцов дома.

Видео по монтажу

Особенности монтажа

При прокладке канала в бетонных плитах следует соблюдать осторожность, чтобы не ослабить их несущую способность. Для изготовления сквозных отверстий нужно использовать алмазную коронку с диаметром, незначительно превышающий этот показатель у дымохода. Оставшиеся щели заполняются огнеупорной глиной и штукатурятся.

В деревянном доме в потолочном перекрытии делается проем, края которого находятся от внешних стенок трубы на расстоянии 38-40 см. После этого отверстие закрывается асбестовыми плитами, а пустота заполняется утеплителем.

Если устанавливается коаксиальная труба, то следует делать ее максимально короткой. В противном случае турбина не сможет эффективно закачивать воздух.

Целесообразно провести дымоход через стену по кратчайшему пути.

Частые ошибки и проблемы при установке

Неопытные мастера допускают при монтаже дымоходов такие ошибки:

• установка рядом с опасными в пожарном отношении объектами;
• обустройство каналов сеточками для защиты от мусора и насекомых (снижается тяга);
• игнорирование врезки стаканов для конденсата;
• отсутствие притока воздуха извне;
• неправильные расчеты сечения и высоты трубы;
• отсутствие теплоизоляции на участках, проходящих через холодные зоны.

Перед запуском дымохода в работу необходимо обязательно проверить его на устойчивость и герметичность.

Обслуживание и чистка

Согласно требованиям СНиП вытяжные каналы должны быть обследованы и обслужены два раза в год.

Проверяются следующие моменты:

• засорение;
• толщина нагара;
• целостность стенок;
• состояние тяги.

При обнаружении отклонений от нормы проводится частичная разборка дымохода, его прочистка, ремонт или замена поврежденных участков.

Советы специалистов

Все работы по установке дымохода необходимо проводить в строгом соответствии с действующим законодательством. Особое внимание следует обратить стыкам труб.

При самостоятельном монтаже дымохода ввести его в эксплуатацию может только дипломированный специалист.

На конструкцию выдается документ, дающей право ей пользоваться.

Заключение

Монтаж дымохода для водогрейного агрегата не представляет собой больших сложностей. Если продумать вопрос о порядке его установки еще до покупки колонки, то это поможет избежать многих сложностей и поможет выбрать оптимальную расстановку всех устройств.

—>

Работа газового отопительного оборудования, таких как котел или газовая колонка, всегда связана с выделением токсичных веществ в атмосферу. Угарный газ – ядовитое вещество, не имеющее цвета и запаха. Поэтому можно не заметить отравления. В случае вдыхания даже небольшого количества газа требуется медицинская помощь. Лучшим вариантом будет гофра для газовой колонки.

Назначение

Для устранения необходима дымоотводящая труба, которая выведет монооксид углерода на улицу и не причинит вреда домашним обитателям. Для газовой колонки можно установить дымоход самостоятельно.

Разновидности гофры

При производстве гофрированных труб, используется два основных материала:

1. Алюминий;
2. Сталь.

Алюминий, а точнее его сплавы, применяются для оборудования в случае температурного режима до 500 градусов. При повышении температуры стенки начинают прогорать. Поэтому такие материалы не могут быть использованы с твердотопливными котлами и каминами. Но в случае газовых колонок – они прекрасно подойдут.

Не подвержен коррозии, поэтому может быть установлен даже при условии высокой влажности. Единственная слабость алюминия – кислотные и щелочные среды.

Нержавеющая сталь не чувствительна к температурам и может использоваться при условиях высоких температур. Легированная сталь не боится высокой влажности.

Достоинства и недостатки гофры

К преимуществам гофры относится:

1. Спиралевидная форма гофрированной трубы – наиболее удобная для газоотвода. Так как угарный газ значительно легче кислорода – он поднимается вверх. В отличие от гладкостенных трубок, он идет по спирали и выводиться наружу. Квадратные трубы склонны к образованию конденсата в углах, которые со временем разъедают профиль.
2. Круглое сечение удобно в установке. Не потребуется применять адаптеры и дополнительные переходники.
3. В случае порчи, возможно быстро поменять трубу. Минимум инструментов и экономия времени.
4. Не нужны уголки и прочая фурнитура. Гофра легко гнется и позволяет повернуть ее в любую сторону.
5. Гибкость позволяет проложить трубопровод так, как вы того хотите.

Недостатки:

1. Требуется утепление. Подвижность требует тонких стенок, поэтому они быстро охлаждаются при снижении температуры. Требуется обязательное утепление с помощью минеральной ваты или асбеста.
2. Высокая восприимчивость к ударам. Прямое механическое воздействие приведет к гарантированной порче трубки.

Гофра для газовой колонки из нержавейки может применяться в частном доме и квартире.

Выбор вытяжной трубы

Материал трубопровода

От материала зависит срок эксплуатации и прочность. Поэтому стоит опираться на этот показатель. Применение материалов регламентируется строительными нормами и правилами — ГОСТ.

Гофра

Пользоваться гофрой лучше после консультации с инспектором. На законодательном уровне не запрещается гофрированная труба для дымохода. Но иногда инспекция может потребовать заменить ее на оцинкованную или стальную.

В основной для дымоходов применяются:

1. Нержавеющая сталь. Вариант для квартир и частных домов. Нержавейка нейтральная. Не взаимодействует с влагой, кислотами и щелочами. Комфортно себя чувствует при температуре до 900 градусов Цельсия. Газоотвод гибкий, может устанавливаться в любом направлении. Толщина стенок составляет до 1 миллиметра и лучше брать нержавейку.
2. Алюминий. Формально, алюминий и его сплавы могут использоваться для газовых колонок, так как его рабочая температура до 500 градусов Цельсия. Но, он может прогореть, что станет причиной возврата угарного газа в квартиру. При этом малейшее травление станет причиной ухудшения здоровья.
3. Оцинковка. Рабочая температура – до 600 градусов. Это уже позволяет использовать их с низко – и высокотемпературными колонками. Цинковое покрытие высокочувствительно к повреждениям и кислотам. В случае малых повреждений, коррозия будет необратима.

Консультация с экспертом желательна, потому что в ряде регионов РФ разрешено подключение только оцинкованных и стальных прямых труб. Гофра может быть запрещена, по причине климатических условий. Читайте инструкцию к колонке. В ней указываются допустимые материалы и типы дымоходов. Если гофрированные газоотводы воспрещаются – лучше не рисковать.

Коаксиальные воздуховоды

Газовая колонка с коаксиальным дымоходом допускается требованиям СНиП. Они необходимы в водонагревателях с активным снабжением кислородом

Коаксиальная труба – это двухсекционная полость. Внутренняя часть предназначена для отвода отходов сгорания, вредных для здоровья. С внешней стороны происходит активный забор воздуха для горения.

Есть разновидности:

1. Пластик. Материал удобен, так как мало весит, легко монтируется. Имеет удобные посадочные места под крепление. Используется только в низкотемпературных колонках, так как пластик недолговечен и может расплавиться. Не терпит механических повреждений, но устойчив к щелочным и кислотным средам. Влага ему не вредит вовсе.
2. Нержавейка. Сталь устойчива к температурам, кислотам, влажности и механическим нагрузкам. Есть утепленные и неутепленные модели. Если вы живете в холодном регионе – вам нужен первый. Во время остывания и нагрева, неутепленная труба издает громкий щелчок. Кроме этого, ее может повести. Имеет несколько видов подключения:

• Вертикальный. Актуален в многоквартирных домах, где нет возможности вывести горизонтальную установку.
• Горизонтальный. Классический способ для многоэтажных и частных домов.

Нержавейка

Если правилами запрещена гофра для вытяжки 120, возможно использовать цельный нержавеющий газоотвод. Нейтральна к конденсату с сажей и воде. Не боится ударов и легко чистится. Свойства сохраняются до нагрева в 900 градусов, поэтому может применяться для высокотемпературных колонок.

Монтажные работы

Сборка происходит в следующем порядке:

1. Выберете место, при котором труба будет идти прямо вверх. На пути не должны встречаться препятствия, которые придется обходить. Любые скосы будут мешать оттоку.
2. На выходе из колонки устанавливается колено. Возможен монтаж гибкой гофры из стали. В этом месте не нужна изоляция, так как из-за высокой температуры конденсат не образовывается.
3. Теперь устанавливаем дымоход. Он крепится на кронштейне и хомуте.
4. Наружную часть стоит утеплить, если она голая. Так вы избавитесь от лишнего конденсата и обезопасите трубу от контакта с влагой и окружающей средой.
5. Сверху устанавливается предохранитель, защищающий отвод от влаги.
6. Монтируется сборник для конденсата.

Установка вытяжки газовой колонки происходит одинаково и в квартире, и частном доме. Отличие в проведении дымохода. В многоквартирных домах делается вертикальный дымоход с дополнительным коленом и проходом через стену.

Аспекты монтажа

Газовые колонки и котлы всегда образовывают токсины, которые могут попасть в помещение. Чтобы избежать этого – прислушайтесь к советам монтажников по выбору и монтажу.

Виды газоотводных труб

Газоотводы часто изготавливают из металлов. Заметным минусом этого является гарантированное образование конденсата. Причина в разнице температур между газами внутри и холодным воздухом снаружи. Для избегания этого можно купить и установить огнеупорную теплоизоляцию. Некоторые требы уже идут с утеплителем внутри.

Так же проблема решается с помощью коаксиального газоотвода. Два отдельных отсека для вывода угарного газа и забора кислорода не дадут каплям воды образовываться.

Можно использовать гофрированные трубы. Так как отходы быстро двигаются внутри, они не успевают остыть перед выходом наружу.

Габариты дымоотводных труб

Габариты (диаметра, толщина стенок, длина) рассчитываются исходя из мощности оборудования и окружающей среды. В большинстве регионов СНГ допустимо использование труб 11 сантиметров в диаметре.

В инструкции к отопительному устройству указаны рекомендованные размеры.

Монтажные нормативы

Газоотвод, соприкасающийся со стеной, должен быть изолирован огнеупорным материалом. Желательно использовать минеральную вату.

Иногда к одной трубе можно подключить два устройства:

1. В случае, если на одном этаже установлено два котла;
2. Установлены две колонки.

При монтаже соблюдайте следующие правила:

1. Монтажные элементы не должны гореть;
2. Стыковую герметизацию производят негорючими смесями;
3. Нельзя использовать больше трех колен;
4. Трубы не должны иметь повреждений.

Для предотвращения конденсата внутри помещения, лучше создать утепление стен в комнате.

Особенности котлов и колонок

Системы, имеющие закрытую камеру сгорания, должны быть оборудованы коаксиальным дымоотводом. Он сможет создать активную кислородную насыщенность и отвод продуктов сгорания. Котлы и колонки с принудительным питанием воздухом, требуют установки вентилятора поддува. Вентиляционная система включается одновременно с отоплением. Грамотная установка позволит снизить вероятность проникновения токсинов в квартиру.

Совместимость дымохода с вытяжкой

Не допускается одновременное использование газоотвода и вытяжки. Работающая вытяжная система может сбить огонь, что может привести к отравлению газом.

Даже, если не произойдет затухание – есть вероятность попадание монооксида углерода в помещение. При использовании газового оборудования – это недопустимо.

Тяга дымохода

Показатель, выражающий эффективность отхода продуктов сгорания через трубу. Определяется скоростью отвода токсинов из системы дымоотвода.

Чем выше показатель, тем лучше происходит устранение угарного газа и проникновение кислорода к горелке.

Опасные последствия неисправностей

Вытяжная труба для газовой колонки может закупориться. Из-за этого угарный газ может проникать внутрь помещения, создавая опасность для жизни человека. Монооксид углерода не имеет запаха и вкуса, поэтому его проникновение можно не заметить. Особенно это опасно ночью. Чем раньше определена протечка – тем лучше. При легком отравлении, появляются неприятные симптомы: мигрень, тошнота, головокружение, рвота. При сильном – смерть.

Опасна закупорка и тем, что кислород перестает попадать в систему. Это приводит к затуханию фитиля. В атмосферу попадают горючие вещества, отравляющие воздух. Однако, его можно обнаружить по запаху.

Способы проверки тяги

Как проверить тягу в газовой колонке? Есть два способа, позволяющие определить закупорку и вовремя ее устранить.

Стоит проверять их перед началом отопления, чтобы не получить отравление. Часто летом в трубах образуются пробки. Причиной служат насекомые и птицы, которые любят вить гнезда в прохладных трубах.

Анемометр

Вытяжная труба для газовой колонки может быть проверена анемометром. Он проверяет скорость передвижения газа. Достаточно поднести датчик с вентилятором на выход дымохода, и посмотреть результат на экране. Сравните с нормальными показателями и определите разницу.

Недостаток анемометра – высокая цена. Дешевые китайские модели не дадут полной картины, так как работают с большими погрешностями. Но для быта подойдут.

Народный метод

Возьмите зажигалку и поднесите к нижней точке трубы во время работы котла. При отсутствии помех, пламя должно «заглатываться» внутрь. Если этого не происходит – проведите очистительные работы.

Заключение

Дымоотводная система необходима для поступления свежего кислорода для горения и удаления вредного угарного газа. При ее отсутствии, отопительное оборудование не может работать в принципе.

В случае, если есть подозрения на сбой в работе газоотвода – нужно сразу отключить систему и провести чистку трубы.

—>

Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.

Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки. При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

• НПБ 252–98;
• Правила производства трубо-печных работ ВДПО;
• СП 42-101-2003, приложение Г
• СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

• Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
• Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
• Прокладка соединительных труб через жилые комнаты запрещена;
• Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
• Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
• Допускается  использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
• Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
• Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
• Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

На заметку: в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Порядок монтажа

Монтаж вытяжной трубы для газовой колонки из любого материала начинается с проведения замеров и подготовки всех необходимых элементов. В случае с гофрой порядок проведения работ очень простой. Достаточно взять трубопровод нужной длины, одеть на дымоотводящий патрубок водонагревателя и зажать хомутом. Свободный конец вставляется в декоративное кольцо и фиксируется в проеме дымового канала. Здесь главное соблюсти соответствие диаметра гофрированной трубы размеру выходного отверстия колонки.

Для всех остальных материалов нужно подготовить необходимое количество прямых и поворотных элементов, которые будут вставляться друг друга, формируя нужную конфигурацию дымохода по принципу конструктора. Углы поворота применяются стандартные или изготавливаются индивидуально под конкретные размеры.

При сборке следует обеспечить максимальную плотность соединений. Вхождение одного элемента в другой должно быть не меньше половины диаметра. Для лучшей герметизации применяется жаростойкий герметик. Места стыков скрепляются хомутами и располагаются вне перекрытий в свободном доступе.

Выполняя крепление вытяжной трубы для газовой колонки, следует исключить вероятность прогиба, а также соприкосновения с электропроводкой, газовыми трубами и другими коммуникациями. Для прохода через перекрытия и кровлю необходимо использовать дополнительную теплоизоляцию или специальный узел – разделку.

В связи с ограничением по количеству допустимых поворотов количество возможных конфигураций дымохода довольно ограничено. Всего возможно три основных варианта в зависимости от расположения вытяжного отверстия. Еще два можно получить путем зеркального отражения предыдущих.

Все требования и рекомендации, изложенные выше, касаются аппаратов с открытой камерой сгорания. Нормами допускается также удаление продуктов сгорания через наружную стену без вертикального дымового канала от газовых колонок с закрытой камерой сгорания и принудительным выбросом отработанных газов. В этом случае монтаж осуществляется по инструкции завода-изготовителя с соблюдением нормативных расстояний и длины коаксиального дымохода, указанных в  СП 42-101-2003.

Заключение

Таким образом, установка вытяжной трубы для газовой колонки имеет много важных нюансов. Учитывая большую опасность, которая может возникнуть при несоблюдении или частичном нарушении нормативных требований, необходимо с максимальной серьезностью подойти к этому вопросу и по возможности доверить выполнение всех работ профессионалам.

Качественный монтаж соединительной трубы является залогом безопасности эксплуатации газовой колонки. Четкое соблюдение всех предписаний нормативных документов обеспечит стабильность работы устройства и позволит хозяевам пользоваться удобным водонагревателем без опасения отравления угарным газом.

Содержимое:Какие бывают дымоходы для колонок</li></ol>К монтажу газопотребляющего оборудования предъявляются высокие требования. Отдельно оговариваются правила подключения к системе дымоудаления. Основные требования изложены:

• СНиП 41-01-2003 (СП 60.13330) — Кондиционирование, вентиляция, отопление;
• НПБ 252-98 — «Теплогенерирующие аппараты, которые работают на разных видах топлива. Методика испытаний»;
• ГОСТ 31856-2012 — «Водонагреватели газовые мгновенного действия с атмосферными горелками для производства горячей воды коммунально-бытового назначения»;
• ВДПО — «Правила производства трубо-печных работ».

В рекомендациях оговаривается можно ли использовать кирпичные, стальные и гофра дымоходы для газовых колонок, какого диаметра должны быть трубы, противопожарные разрывы и многое другое.

Какие бывают дымоходы для колонок

В многоэтажном здании материал для дымохода уже выбран в согласии с действующими строительными нормами. Менять его за исключением случаев установки турбированных колонок нет необходимости. Обычно используется встроенный кирпичный дымоход, с металлической гильзой или без нее, либо бетонный канал внутри плит.Для установки в частном доме газоотводящие трубы выбирают в согласии с действующими регламентирующими документами, а также рекомендациями производителя установленного водонагревателя.

Гофра для газовой колонки

В СП 42-101-2003 оговариваются требования к материалам, которые можно применять в качестве дымоходной трубы. Правила не воспрещают использовать гофрированный воздуховод для газовой колонки. Несмотря на отсутствие прямого запрета на местном уровне могут потребовать заменить гофрорукав на прямую оцинкованную или нержавеющую трубу. Ставить гофру на колонку лучше после консультации с инспектором, представителем газовой службы.Для дымохода используют рукав нескольких видов:

• Гибкая гофра для газовой колонки из нержавейки — стенки имеют толщину 0,12- 1 мм. Отличается устойчивостью к нагреву (максимальная температура 900°С) и кислотной среде. Дымоотводная гофра труба из нержавеющей стали оптимальный вариант для подключения газового водонагревателя. Рукав при необходимости хорошо гнется и может растягиваться.
• Гофрированная алюминиевая труба — максимальная температура нагрева 500°С. Алюминий не подходит для подключения газового водогрейного оборудования, быстро прогорает и становится причиной попадания в помещение угарного газа. Еще один существенный недостаток: алюминиевая дымоотводящая труба сильно греется, что так же несёт потенциальную опасность.
• Оцинкованная гофра — температура нагрева 600°С. Допускается к применению для водонагревателей с температурой отходящих газов до 300-400°С. Оцинкованные дымоходы для газовых колонок допускаются к подключению низкотемпературных и высокотемпературных колонок.

Перед тем как использовать гофру для газового водонагревателя следует уточнить возможность ее применения. В некоторых регионах РФ подключение водонагревателя допускается только при помощи цельной нержавеющей или оцинкованной трубы.Отдельное внимание обращают на руководство по эксплуатации водогрейной колонки, предоставленное производителем. Подключение выполняют в строгом соответствии с изложенными рекомендациями.

Коаксиальные воздуховоды

Дымоход коаксиального типа предназначен для подключения к водонагревателям с принудительной подачей кислорода и отводом продуктов сгорания. По своему устройству — это двуполая труба. По внутренней полости отходят дымовые газы, по наружной забирается кислород с улицы. Газовая колонка с коаксиальным дымоходом не нуждается в дополнительной вентиляции в помещении. При горении не выжигается воздух в комнате.Коаксиальная труба изготавливается из алюминия, пластика и нержавеющей стали. На выбор материала дымохода влияют эксплуатационные характеристики водонагревателя:

• Пластиковые коаксиальные дымоходы для газовых колонок — стоят относительно недорого, отличаются небольшим весом и простотой установки. Среди минусов выделяют недолговечность полимера. Пластиковая труба подходит только для конденсационных колонок с температурой дымовых газов до 250°С.
• Нержавеющая сталь — долговечный металл, устойчивый к сильным термическим нагрузкам. Предусмотрен выпуск утепленных и неутепленных труб. Последние отличаются улучшенной термодинамикой, что допускает их применение в многоквартирных зданиях.Газовая колонка закрытого типа с коаксиальным дымоходом из нержавеющей стали подключается к системе дымоотведения нескольких видов:
  1. Вертикальный монтаж — используется в многоквартирных домах и зданиях, где технические условия не позволяют установить горизонтальную систему дымоотведения.
  2. Конструкция дымохода через стену — классический вариант подключения, подходит как для частного дома, так и квартиры.

Средний срок службы коаксиальной трубы из нержавеющей стали около 30 лет. Если учесть, что время работы колонки около 15 лет, дымоход спокойно проработает весь срок эксплуатации водонагревателя.

Нержавеющие и эмалированные

Там, где газовщики запрещают использовать гофрорукав для подключения водонагревателя нужно применять цельную трубу из нержавеющей или эмалированной стали. У каждого вида материала есть свои достоинства:

• Дымоходы для газовых колонок из нержавейки — сталь отличается долговечность и устойчивостью к воздействию конденсата. Для усиления характеристик тяги при подключении используют утепленные сэндвич трубы. Нержавеющая сталь выдерживает нагрев до 900°С, нейтральна к воздействию кислотной среды.
• Эмалированные дымоходы для газовых колонок — изготавливаются из черного металла с последующим нанесением защитного слоя. Эмаль термостойкая, обычно белого цвета. Продукция чувствительна к резкому охлаждению и механическим повреждениям. При ударе эмаль скалывается. В месте повреждения образуется коррозия. Средний срок эксплуатации 10-15 лет.

Покупая цельную трубу для дымохода предпочтение следует отдать продукции изготовленной известными производителями. Высока вероятность приобретения некачественного дымохода, не соответствующего ГОСТ, с небольшим сроком эксплуатации.

Как правильно установить дымоход на колонку

СНиП и СП подробно оговаривают правила подключения водонагревателя на газе к системе дымоотведения. Практика показывает, что часто ошибки допускают именно на этапе монтажа трубы. Неправильное подключение газовой колонки к дымоходу приводит к сбоям в работе и легко становится причиной аварийной ситуации.При ежегодном осмотре печник или газовщик, проверяя дымовые каналы укажет на нарушения, связанные с подключением и выпишет акт на их исправление. Если не выполнить описанных корректировок, колонку отключают от газовой магистрали. Ниже приводятся основные вопросы, связанные с подключением и распространенные ошибки и нарушения.

Можно ли совместить вытяжку с воздуховодом от колонки

Существующие требования категорически запрещают устанавливать газовый водонагреватель в помещении с искусственной вентиляцией. Другими словами, газовая колонка с принудительной вытяжкой в одной комнате — это грубое нарушение СНиП и СП. Причин запрета несколько:Основные требования к вытяжке для газовой колонки:

• Газовая колонка и вытяжка в один дымоход не устанавливается, так как канал не способен справиться с нагрузкой, согласно СП 62.13330 (СНиП 42-01-2002). При выявлении нарушений газоснабжение прекращается до их устранения.

Особую осторожность следует соблюдать при подключении водонагревателей в жилых зданиях старого образца. Вентиляция в хрущевках с газовыми колонками устроена так, чтобы воздухообмен осуществляется за счет естественной циркуляции воздушных потоков. Отдельных каналов для ванной комнаты и туалета в хрущевке не предусмотрено.В стене между помещениями делалось окно. При принятии ванны необходимо было открывать форточку, расположенную в перегородке.Хрущевки чувствительны к любому нарушению в циркуляции воздуха. Сбои в работе колонке могут вызвать:Признаки того, что подключение к дымоходу выполнено неправильно: колонка произвольно гаснет во время работы, включается с хлопками, зажигается не с первого раза.

Как рассчитать высоту дымохода для газового водонагревателя

Характеристики тяги во многом зависят от правильного выбора дымохода, определения внутреннего сечения и подъема дымовой трубы над колонкой.Для всего газопотребляющего водогрейного оборудования действуют единые правила монтажа. Нормы установки, следующие:При установке коаксиальной трубы для турбированного водонагревателя, не требуется высчитывать высоту, но нужно определиться с расстояниями и разрывами между дымоходом, окнами и другими элементами конструкции жилого здания. Действуют следующие правила:

0,5 м	по горизонтали до открытых вентиляционных отверстий, окон и дверей.
1 м	по вертикали до окон, если дымоход выходят прямо под ними.
0,5 м	по вертикали до окон, если дымоход выходит прямо над ними.
2 м	от уровня земли – не зависимо, ходит по ней кто-то, или нет.

Если высота трубы рассчитана правильно, это обеспечит стабильную тягу и отразится на производительности и КПД водонагревателя.

Как утеплить воздуховод газовой колонки

Теплоизоляция дымохода требуется по нескольким причинам:

• Предотвращение образования конденсата — дымовые газы, поступающие в дымоход, прогревают стенки трубы. Чем лучше канал держит тепло, тем меньше внутри продуцируется влаги.
• Обеспечение хороших характеристик тяги — чем быстрее прогревается дымоход и дольше сохраняет тепло, тем сильнее циркуляция воздуха внутри трубы. Оптимальный вариант сразу установить наружные утеплённые сэндвич дымоходы. Но при желании, трубу можно изолировать базальтовой ватой, закрыв сверху любым фольгированным утеплителем.
• Выполнение правил пожарной безопасности — технические требования к установке в деревянном доме предписывают использовать теплоизоляцию для противопожарных рассечек, при прохождении плит перекрытия, стен дома, кровельного пирога.Вокруг греющейся поверхности трубы при монтаже сквозь горючие материалы предусматривают отверстие больше трубы на 5 см. в диаметре. Зазор заполняют минеральным утеплителем, после чего закрывают фланцем для дымохода газовой колонки.Поверхность сверху колонки отделывают любым негорючим отделочным материалом. Подойдет гипсокартон, натяжные потолки. Описанные меры, это условие безопасной эксплуатации водонагревателя.
• Продление эксплуатации водонагревателя (бывает, что газовая колонка замерзает через дымоход, что приводит к размерзанию теплообменника).

В частном загородном доме за соблюдение правил монтажа и применение теплоизоляции отвечает хозяин недвижимости, который несет все материальные затраты, связанные с выполнением требований ППБ и СНиП.

Чем можно покрасить вытяжную трубу

Особенность работы газовой колонки в том, что при сжигании выделяются дымовые газы, с средней температурой 300-550°С. Вместе с тем труба подвергается воздействию кислотной среды, окружающего воздуха. При выборе лакокрасочного материала учитывают эксплуатационные особенности работы водонагревателя и нагрузку, которой подвергается дымоход.Краски можно условно разделить на несколько групп:

• Грунтовочные смеси — защищают поверхность от коррозии. В ассортименте представлены мастики и пропитки, устраняющие и предотвращающие появление ржавчины, а также улучшающие адгезию краски к дымоходу.
• Кремнийорганические эмали — после высыхания выдерживают прямое нагревание до температуры 600°С. Если учесть, что температура поверхности дымохода редко повышается свыше 250-300°С, краска надежно защитит поверхность трубы.

Обычной эмалью для наружных работ вскрывать дымоход запрещено ППБ. При сильном нагреве ЛКМ может воспламениться и даже стать причиной пожара.

Почему нет тяги в газовой колонке

Причин отсутствия тяги несколько. Чтобы выяснить что стало катализатором неисправности проводят визуальный осмотр подключения колонки на предмет ошибок, допущенных во время монтажных работ. После проверяют состояние дымового канала.Основные причины, влияющие на то, что в дымоходе нет тяги:

• Ошибки, допущенные во время монтажа — распространены несколько видов нарушений:
• Несоответствие помещения техническим условиям эксплуатации колонки — пользоваться газовым водонагревателем при отсутствии тяги в дымоходе нельзя. Недостаточная циркуляция воздуха в помещении влияет на работоспособность колонки. Запрещается установка в одном помещении принудительной вытяжки и водонагревателя. При монтаже металлопластиковых окон обязательно предусматривается приточный клапан.

Если проверка не выявила нарушений в подключении переходят к аудиту дымовых каналов.Согласно действующему СП 60.13330, в дымоходе должна быть тяга в пределах 1,96 до 29,40 Па.

Как проверить тягу в дымоходе

Перед тем как подключить проточный водонагреватель во время оформления документов будет проведен аудит квартиры или частного дома на предмет соответствия техническим условиям для подключения газопотребляющего оборудования. Замер тяги выполнят представители компании, обслуживающей дымовые каналы или ЖЭКа.В дальнейшем можно самостоятельно определить наличие необходимого давления в дымоходных каналах. Делают это следующим образом:Каждый год состояние дымовых каналов должен инспектировать печник. Результаты проверки описываются в акте, разрешающем эксплуатацию газовой водогрейной колонки в течение года.

Как проверить датчик тяги на колонке

Газовый водонагреватель имеет несколько модулей регулирующих его работу и предотвращающих возникновение аварийных ситуаций. Присутствует датчик тяги, перегрева, ионизации, давления воды. Каждый их модулей важен и дает возможность безопасно пользоваться колонкой.Принцип работы датчика тяги:Если колонка постоянно отключается, придется проверить исправность датчика тяги. Делают аудит несколькими способами:Регулятор в некоторых моделях монтируется на пластиковое крепление. При неаккуратном монтаже легко сдвинуть датчик с места, что вызовет частые выключения колонки.Датчик тяги не стоит отключать не при каких условиях. Если выключить регулятор, то при утечке угарный газ пойдет в помещение. Контроллер не сможет выключить колонку. Фактически водонагреватель останется без защиты.

Как убрать обратную тягу в колонке

Для начала следует убедиться, что причина не временная, связанная с сезонными изменениями. Нередко обратная тяга связана с тем, что внутри дымового канала возникла воздушная пробка. Чтобы устранить проблему достаточно запалить газету внутри трубы. После этого колонка начнет работать.Еще одна распространенная причина обратной тяги, в присутствии принудительной вытяжки в помещении с колонкой. Существует скорость циркуляции воздушных масс. Если ускорить отведение воздуха из помещения, будет происходить процесс компенсации. Воздух начнет поступать из дымового канала, образуя обратную тягу.Установленные металлопластиковые окна еще больше ухудшают ситуацию. В некоторых квартирах обратная тяга настолько сильная, что буквально дует из дымохода. Работать колонка в таких условиях не будет.Решить проблему можно несколькими способами:Обратная тяга часто возникает на фоне нарушений, допущенных при монтаже колонки и подключения ее к дымовым каналам.

Как увеличить тягу в газовой колонке

Для начала следует убедиться в отсутствии засоров в дымовом канале. В многоквартирных домах, особенно хрущевках это частая проблема. Присутствует люк для прочистки, ревизия дымохода, через которую проверяют степень загрязнения замусоренной трубы. Убирают всю грязь со дна.Внутрь канала вставляют зеркальце. Вверху в исправном дымоходе должен быть свет. Если канал не просматривается вызывают печника (требуется написать заявление в ЖЭК или другую организацию обслуживающую дом). Периодичность очистки дымохода не менее 1 раза в 3 года.В своем доме недостаточная тяга свидетельствует о нарушениях, связанных с установкой дымохода. Проблема устраняется благодаря следующим действиям:Чистить дымоход и убирать конденсат нужно по крайней мере раз в году. При монтаже дымовых труб обязательно предусматривают ревизионное окошко.Если подключение дымохода выполнено правильно, отвод продуктов сгорания будет проходить беспроблемно. Нарушения приводят к неисправности водонагревателя и способны стать причиной взрыва или спровоцировать утечку угарного газа.Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-gazovoj-kolonki
• http://sdelaikamin.ru/dymohod-tehmomenty/gofra-dlya-gazovoj-kolonki-delaem-pravilnyj-vybor-i-ustanavlivaem-dymohod
• https://znatoktepla.ru/truby/kak-vybrat-trubu-dlya-gazovoj-kolonki.html
• https://avtonomnoeteplo.ru/vodonagrevateli/733-dymohod-dlya-gazovoy-kolonki.html
