Двухконтурный дымоход для газового котла – простая и безопасная установка

Двустенный коаксиальный дымоход применяется для отвода продуктов сжигания от газовых котлов и колонок, оборудованных закрытой камерой сгорания. Он существенно упрощает монтаж водогрейных аппаратов по части дымоудаления, строить классическую трубу из модульного сэндвича либо керамических блоков вам не придется. Порядок действий такой: знакомимся с конструкцией, изучаем требования норм к установке коаксиального дымохода и делаем монтажные работы своими руками, пользуясь этим руководством.

Устройство дымохода для турбокотла

Коаксиальный газоходный канал – это двустенная конструкция «труба в трубе», выполняющая одновременно 2 функции: вывод дыма наружу и забор воздуха на горение с улицы. Горячие газы движутся по внутреннему каналу, воздушный поток идет навстречу по внешнему (между двумя стенками).

Важный момент. Принудительное движение продуктов горения и воздуха обеспечивает вентилятор газового котла, естественная тяга здесь не работает. В то же время коаксиальный дымоход нельзя подключать к турбированным агрегатам на других видах топлива – дровяным, пеллетным или дизельным.

Дымоходная система 2 в 1 «воздух/продукты сжигания» дает такие преимущества:

1. Раскаленные газы отдают часть тепла воздушному потоку, процесс горения улучшается, эффективность теплогенератора повышается.
2. Коаксиальная труба выводится наружу горизонтально, кратчайшим путем через отверстие во внешней стене. В отдельных случаях возможен вертикальный монтаж.
3. Благодаря двустенной конструкции газохода турбокотел либо колонку можно установить практически в любом помещении без традиционного дымового канала – кухне загородного коттеджа, гараже, подвале и даже в бане. Комната должна соответствовать требованиям к газовым котельным.
4. Хозяину не нужно заботиться о дополнительном притоке воздуха, нужного для горения. Хотя общеобменную вентиляцию делать все равно придется.

Уточнение. В многоквартирных домах выводить горизонтальный дымовой канал на улицу сквозь стену запрещается.

Недостаток дымоходной системы – обмерзание оголовка при сильном морозе. Всасываемый воздух контактирует с горячей стенкой внутренней трубы и выделяет конденсат, образующий сосульку. Проблема решается установкой специального удлинителя из нержавейки.

Основные элементы коаксиального дымоотвода:

• прямой участок с оголовком на конце;
• такой же двустенный отвод под 90° или 45°;
• адаптер – переходник на коаксиальный выход котла;
• соединительные хомуты, фланцы;
• эластичные манжеты, фартуки;
• ревизионная секция с конденсатоотводчиком (для вертикального монтажа);
• крепеж.

Примечание. Для подсоединения к разным отопителям могут использоваться различные адаптеры. Например, настенные котлы Viessmann Vitopend уже оснащены фланцем и патрубком, а на теплогенератор Vaillant Turbo указанные детали поставляются отдельно.

Как правильно устанавливать коаксиальные элементы, мы расскажем далее. Но сначала предложим изучить…

Требования к установке

В нормативных документах монтаж коаксиального дымохода отдельно не прописан. Следует придерживаться 2 правил: соблюдать рекомендации производителя газового котла и общие требования к отводу продуктов горения от газоиспользующих установок:

• максимальная длина горизонтального участка трубы – 3 м;
• проходное сечение дымоотвода должно соответствовать размерам выходного патрубка теплогенератора;
• если в помещении топочной устанавливается 2 газовых водогрейных аппарата (например, колонка + котел), нужно сделать две отдельных коаксиальных трубы, сводить в одну запрещается;
• при пересечении стен и перекрытий из негорючих материалов (газобетона, кирпича, железобетона) достаточно установить металлическую либо асбестовую гильзу;
• в деревянном доме придется устраивать в стене противопожарную разделку, то есть, обеспечить минимальное расстояние от стенки дымохода до горючей конструкции 380 мм.

Отдельный нюанс – установка зонта на оголовок газохода, выведенного вертикально через крышу. Нормы строго запрещают накрывать колпаками дымоотводы газовых теплогенераторов. С другой стороны, агрегат необходимо защитить от попадания осадков через коаксиальную систему.

Совет. Противоречия, возникающие из-за несовершенной нормативной базы, решаются просто. Обратитесь в газовую службу вашего района и узнайте конкретные требования к монтажу систем «воздух/продукты сжигания». Перед установкой котла вам все равно придется получать у них разрешение, заказывать проект, а потом сдавать объект в эксплуатацию.

В инструкциях по установке производители отопительных агрегатов требуют соблюдения следующих правил:

• минимальный отступ от потолка до горизонтально проложенного дымохода – 200 мм;
• расстояние от стены до конца трубы – не менее 30 см;
• высота оголовка над уровнем земли – не менее 2 м, лучше 2.5 м;


• между срезом дымоотвода и ближайшим строением или забором должен оставаться просвет 600 мм, оптимально – 1.5 м;
• при выборе места расположения отводящего канала важно обеспечить отступ от окна либо приточного отверстия 60 см;
• уклон дымохода турбированного котла делается в сторону улицы (величина – 10 мм на метр длины трубы);
• конденсационные агрегаты используют энергию водяных паров, поэтому коаксиальный дымоотвод устанавливается с уклоном в сторону теплогенератора.

На форумах домовладельцы нередко задают вопрос, нужна ли вентиляция котельной при коаксиальном дымоходе. Отвечаем: через внешний канал системы вентилятор втягивает количество воздуха, нужное для горения. Вентиляция в топочной (3-кратный воздухообмен) все равно нужна, она удаляет угар, метан либо пропан в случае утечки.

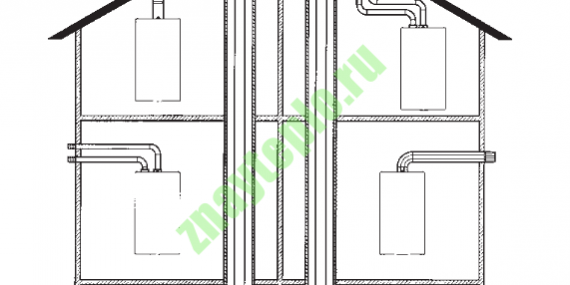

Монтажная схема и подбор комплектующих

Существует всего 2 базовых схемы установки коаксиальных систем, остальные – это их вариации:

• горизонтально от котла наружу кратчайшим путем;
• вертикально через потолок и крышу.

В случае с двустенными дымоходами вторая схема применяется редко, поскольку довольно сложна в исполнении. Прокладка сквозь перекрытия реализуется в ситуациях, когда невозможно вывести канал в стену – впритык построен высокий забор, рядом несколько окон и другие факторы, мешающие правильному монтажу.

Чаще всего используется схема №1 – горизонтальная установка коаксиального дымохода. Намечаете трассу прокладки трубы, измеряете длину и покупаете готовый комплект деталей, перечисленных в первом разделе публикации.

Какие нюансы нужно учесть:

1. Диаметр канала подбирается строго по коаксиальному выходу водогрейного аппарата. В большинстве теплогенераторов применяется 2 размера – 60/100 и 80/125 мм. Первая цифра показывает диаметр газохода, вторая – внешнего воздуховода.
2. Для стыковки воздушно-дымового канала с отопительным агрегатом применяется переходник – адаптер, подходящий к конкретной модели котла.
3. Зазор между трубой и стеновым футляром уплотняется несгораемым материалом – базальтовой ватой, асбестовым шнуром. Не стоит задувать щели монтажной полиуретановой пеной.
4. Дымоход можно удлинить (нарастить дополнительными прямыми секциями), не превышая значения, указанного в паспорте котла. Показатель зависит от производительности вентилятора.
5. Если газоход слишком короткий, нужно поставить ограничительную диафрагму определенного диаметра. Иначе дымосос накачает в топку больше воздуха, чем необходимо.
6. В регионах с холодным климатом следует применять насадку, препятствующую обледенению оголовка.
7. Дымовой канал, проходящий транзитом через неотапливаемое помещение, лучше снаружи изолировать слоем базальтового волокна.

Справка. В паспорте наддувного котла Viessmann Vitopend указаны диаметры устанавливаемых диафрагм в зависимости от протяженности дымохода. Например, труба 60/100 мм длиной до 3 м оснащается диафрагмой 44 мм.

Когда необходимо вертикально вывести коаксиальный газоход из подвала или цокольного этажа, обязательно ставится ревизионная секция со штуцером-конденсатоотводчиком. Если же общая протяженность трассы превышает допустимый предел, вместо двустенной одинарной трубы прокладывается 2 отдельных – дымоотвод и воздуховод 80/80 мм. К выходу котла подсоединяется специальный адаптер-разделитель, изображенный на фото.

Как правильно установить коаксиальный дымоход

Монтаж системы «воздух/продукты горения» выполняется крайне просто. Трубная секция и колено соединяются «в раструб», никакие прокладки или герметики не применяются (на внутреннем канале уже стоит уплотнительное кольцо). Как смонтировать горизонтальный дымоход:

1. Установите настенный либо напольный котел в проектное положение. Проделайте наружное отверстие, разметьте трассу прокладки карандашом на стене.
2. Подключите к штуцеру котла отвод 90° или прямой участок в зависимости от монтажной схемы. Здесь используются разные адаптеры – в одних моделях надо сначала поставить металлическую втулку, в других – прикрутить к корпусу агрегата фланец.


3. Присоедините следующую секцию, перед стыковкой оденьте на трубу эластичный манжет.
4. Натяните манжет на стык, установите сверху хомут, затем скрутите его винтами из комплекта.
5. На трубу, проходящую сквозь стену, наденьте внутренний декоративный фартук. Установите участок коаксиального дымохода с наружным оголовком (рассекателем), уплотните зазоры.
6. Если в процессе монтажа производилось удлинение газохода, прикрепите трубу к стене специальными хомутами.

Важный момент. Стык двух участков не должен оказаться в толще стены, это грубое нарушение пожарных норм. Трубопровод, проходящий сквозь перекрытие либо стену, должен быть цельным.

Несколько слов о том, как укоротить коаксиальную трубу, если дымоход торчит снаружи на 40–50 см. Подрезать нужно конец прямого канала со стороны теплогенератора, оголовок не трогайте. Извлеките внутренний газоход и отрезайте обе трубы по отдельности, поскольку в сборе их торцы не совпадают. Подробнее о монтаже расскажет мастер на видео:

Заключение

Как вы сами могли убедиться, установка коаксиальной дымоходной системы для газового котла с закрытой топкой – операция несложная. Если вы нашли возможность самостоятельно пробурить стену и подвесить теплогенератор, то с монтажом двойного дымоотвода проблем точно не возникнет. Трудности возникают, когда надо вести трубу через кровлю – здесь придется повозиться с узлами прохода и герметизацией покрытия. Задача облегчается разделением каналов, дымоход выводится на крышу, а воздуховод – в стену.

Нормы и требования для дымоходов газовых котлов

В нашей стране действует два нормативных документа, устанавливающих требования для дымоходов газовых котлов – ДБН (В.2.5-20-2001) и СНиП (2.04.05-91). Исполнение монтажниками этих норм строго обязательно. Если хорошо проработать документы, то можно вывести следующие основные правила:

1. Диаметр дымохода не должен быть меньше, чем выходной патрубок газового котла. Проверяющие органы могут закрыть глаза на пару миллиметров разницы, но испытывать судьбу не советуем, так как это может вылиться в серьезные траты.
2. Наклонные участки по длине дымохода допускаются, но не более чем на 30 градусов, с протяженностью участка не больше, чем высота помещения. В идеале, основная часть должна быть установлена строго вертикально.
3. Не допускается наличие искривлений дымохода и заужений по всей его протяженности. Все это может привести к ухудшению прохождения газов. Дымоход имеет короткий горизонтальный участок
4. Детали дымохода могут быть изготовлены только из материалов, не пропускающих газ.
5. Стыки всех частей конструкции необходимо тщательно герметизировать, чтобы не было возможности появления утечек. Тут не должна проходить ни влага, ни газы.
6. Современные котлы устроены так, что на выходе отработанные газы имеют сравнительно небольшую температуру, а это может привести к образованию конденсата внутри труб. Поэтому система предполагает наличие в нижней части конденсатосборника. Представляет он собой съемный стакан, сделанный из материала, устойчивого к различным химическим веществам – нержавеющей стали или пластика. Первый вариант считается надежным.
7. Чтобы обеспечить хорошую тягу, дымоход нужно сделать достаточной высоты. Минимальное требование – выше конька крыши на 50 см, если он располагает рядом с ней.
8. Сверху над выходом дымохода устанавливается зонтик-дефлектор, который будет улучшать тягу и защитит трубу от попадания внутрь осадков.

Дымоход на два котла – диаметр трубы увеличивается по ходу

Как видите, требования крайне простые и логичные, и направлены либо на обеспечение нужного уровня безопасности, либо на организацию правильной работы и улучшения тяги. Соблюсти их не сложно, если правильно подобрать материалы, и произвести монтаж не отклоняясь от инструкции.

Дымоход из нержавеющей стали

Устройство котлов и дымовых труб

Существует два типа газовых горелок для котлов. Нужно понимать разницу между ними, чтобы правильно подобрать под них дымоход:

1. Горелка открытого типа – такая система предполагает забор воздуха прямо из помещения, в котором установлено оборудование. Второе название таких котлов – атмосферные. Такие котлы нуждаются в дымоходе, который выводится за пределы помещения и поднимается на достаточную высоту, чтобы внутри создавалась тяга нужной силы.
2. Более технологичное и современное решение – это турбированные котлы закрытого типа. Для них требуется коаксиальный дымоход, состоящий из двух труб, которые вставлены друг в друга. По одной трубе подается воздух, требуемый для поддержания горения газа в котле, а по второй на улицу выводятся продукты горения. Такой дымоход не нуждается в большой протяженности, обычно он выводится от котла прямиком за стену.

Коаксиальный дымоход – трубы имеют разный диаметр

Интересно знать! Если котел расположен в глубине строения, то коаксиальный дымоход можно соединить с атмосферным, но при условии наличия в нем хорошей тяги.

Газовый котел двухконтурный

Материалы изготовления дымоходов

Теперь давайте рассмотрим список материалов, из которых можно сделать дымоход для газового котла. Попутно мы отметим важные свойства материалов, о которых нужно обязательно знать.

Таблица 1. Материалы для изготовления.

Материалы, фото	Описание
Дымоход из кирпича	На сегодня этот тип дымоходов остается самым популярным. Основная его особенность – это большая масса. Конструкция требует устройства отдельного фундамента, который сможет выдерживать такие нагрузки. Установка этого решения отнимает очень много времени и требует профессионализма и знания дела от мастера, его выполняющего. При этом стоит учитывать тот факт, что такой дымоход, отнюдь, не является лучшим решением, он обладает рядом отрицательных качеств: 1. Изнутри материал шершавый, что способствует накоплению пыли и грязи. Со временем внутренний диаметр трубы уменьшится, что повлияет на тягу. 2. Кирпич способен впитывать воду и пропускать пар – в него проникает конденсат, способствую ускоренному разрушению материала.Чтобы избавиться от этих проблем, внутрь такого дымохода вставляется гладкая труба подходящего размера – используют сталь или асбоцемент.
Комбинированный дымоход
Комплект для сборки дымохода из нержавеющей стали	Итак, мы уже знаем об особенности газовых котлов относительно выделения конденсата. Если тяга в трубе достаточная, то большая его часть будет испаряться и улетать вместе с воздухом. 1. Конденсат образуется из-за перепада температур, поэтому, если трубу качественно теплоизолировать, уровень его образования значительно снизится. Применение дымохода из нержавеющей стали решает этот вопрос. 2. На фото слева показаны различные части такой системы. Посмотрите, все они многослойные – между двумя металлическими трубами устанавливается минераловатный утеплитель. 3. Сама нержавейка способна выдерживать длительный контакт с едкими веществами, что определяет долгий срок службы изделия. Материал не пропускает газ и негигроскопичен. Выглядит такой дымоход привлекательно. Даже если предположить, что изнутри такая труба прохудится со временем, ее всегда подстрахует внешний слой металла.Совет! На улице такие дымоходы могут дополнительно утепляться снаружи, так как эффективности внутреннего слоя изолятора может быть недостаточно.
Система керамического дымохода

Асбоцементные трубы

Конструкции дымоходов для котлов разного типа

Начнем с атмосферных горелок. Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга. Чтобы получить такой эффект, трубы по возможности прокладывают прямо. Однако это не всегда возможно реализовать, поэтому есть два варианты устройства такого дымохода.

Первый вариант – это когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция). Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите. На фотографии сверху показан другой вариант, где усиленная тяга получается за счет сужения выходного сопла и дополнительного подсоса воздуха снизу. По сути, мы имеем некое подобие турбины.

Как вариант, чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

Система дымохода с усиленной тягой, за счет подсоса воздуха через соединительное колено

Во втором варианте мы имеем трубу дымохода, уходящую сразу от котла вверх. Она проходит прямо через кровлю, что позволяет ее с легкостью крепить и утеплять – снаружи обматывать трубы минватой не очень красиво.

Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы. Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

Прямой дымоход от газового котла

Также такой дымоход нуждается в усовершенствованной системе крепления, особенно, если труба отодвигается от стены. Она будет испытывать сильные ветровые нагрузки, которые могут ее сместить, а то и вовсе оторвать.

Есть у такого решения и несомненное преимущество. Так как основная часть дымохода проходит по улице, вероятность утечки газов в помещение существенно снижается.

Труба прикреплена к стене через кольцевые хомуты

Тяга в прямом дымоходе будет намного лучше, так как воздуху не нужно преодолевать крутые повороты – перепад давления делает свое дело. Однако, как уже говорилось, нужно грамотно реализовать проход трассы через перекрытия дома и кровлю. Так как они изготавливаются преимущественно из сгораемых материалов, предусматривается целая система противопожарной защиты. Меры отличаются в зависимости от материала, из которого сделан дымоход.

С коаксиальными дымоходами таких проблем не возникает – они работают эффективно, собираются и монтируются в кратчайшие сроки.

Поставляются такие конструкции в готовом виде. Вам не нужно заботиться о герметизации швов – все это сделает предусмотренный производителем крепеж. От пользователя зависит только точный замер длины и определение диаметра выходного патрубка.

Система уже укомплектована всеми необходимыми соединителями

Монтируется он по следующему принципу:

1. От котла вверх отходит вертикальный участок, который не должен доставать до потолка помещения минимум 20 см.
2. Устанавливается колено для поворота на 90 градусов.
3. В стене делается отверстие, в которое закладывается металлическая противопожарная муфта.
4. Ставится горизонтальный участок трубы, который от стены здания снаружи должен отходить минимум на 30 см.

Узнайте, какие отопительные газовые напольные котлы выбрать для частного дома, в специальной статье на нашем портале.

Цены на различные виды дымоходов

Дымоходы

Особенности сборки дымоходов из нержавеющей стали

Итак, существует два типа стальных дымоходов – одностенные и сэндвич, про которые мы писали ранее. В зависимости от места установки и типа самой трубы, различают два способа их монтажа.

Схема сборки

1. Первый называется – по конденсату. То есть, имеется в виду направление движения конденсата в трубе. Предполагается, что верхняя труба будет вставляться в нижнюю, а это обеспечит беспрепятственное стекание воды, минуя стыки. Используют такое соединение преимущественно на улице и для одностенных труб.
2. Второй – по дыму. Тут мы учитываем направление движения дыма, чтобы минимизировать возможности его утечек. Этот метод применяют для участков трасс, проходящих внутри дома, так как утечка газа тут недопустима.
3. Сэндвич трубы универсальны и имеют сложное строение. Сделаны они таким образом, что внутренняя труба соединяется по конденсату, а внутренняя – по дыму. В результате владелец получает надежную защиту от любых утечек на всей протяженности дымохода.

Что будет, если поместить дымоход в короб? Этот метод часто используют те, кто не желает наблюдать у себя дома открытых коммуникаций.

Такое решение приемлемо и не запрещено нормативами. Более того, оно даст вам дополнительные преимущества, не считая опрятного вида всей конструкции.

Дымоход будет закрываться в коробе

Установка короба позволяет эффективно изолировать горячие трубы от сгораемых материалов. Посмотрите на фото выше – каркас короба обшивается огнеупорными листами из гипсоволокна, между которыми устанавливается минеральная вата. Таким манером вы сразу можете предусмотреть прохождение дымохода через перекрытия.

Единственно, о чем при этом стоит озаботиться – установка ревизионных люков для удобного доступа к конденсатосборнику.

Пассивный дефлектор, усиливающий тягу

Узнайте, как спрятать газовую трубу на кухне, а также ознакомьтесь с требованиями, вариантами и процессом установки короба, в специальной статье на нашем портале.

Цены на дефлекторы для дымоходов

Дефлектор на дымоход

Сборка керамического дымохода

Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

Таблица 2. Комплект материалов для сборки.

Вид, фото	Описание
Дымоходные бетонные блоки	Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.
Основание дымохода	Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.
Ревизионный тройник	Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.
Тройник	Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов. Есть модели и с вдвое меньшим углом наклона.Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.
Керамическая труба	Основная часть дымохода будет составляться из таких труб.
Клей для керамических труб	Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.
Теплоизоляция	Для удобства монтажа покупаем цилиндры из базальтовой ваты. Этот материал является несгораемым.

Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

Установка первого блока

Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон — так мы создаем фундамент для будущей конструкции.

Бетонирование

Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

Формирование отверстия в блоке

Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

Укладка второго блока

Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

Установка конденсатосборника

Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

Утепление и защитная решетка

Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

Установка ревизионного тройника

Совет! Выдавленный герметик внутри трубы нужно сразу смыть губкой.

Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

Установка ревизионного люка

Шаг 9 — установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

Установка соединительного тройника

Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

Окончание дымохода

Если вы задумались о приобретении дровяного котла для отопления, нужно основательно подойти к этому вопросу. В специальной статье разберем все нюансы и определимся, как выбрать и как правильно провести монтаж.

Видео — Подключение дымохода к асбестовой трубе для газового котла

Видео — Установка дымоходов к газовому котлу

Любой источник тепла, сжигающий топливо, выделяет побочный продукт – токсичные отработанные газы. Соответственно, установка теплогенератора в частном доме или квартире подразумевает устройство дымоходной трубы, отводящей вредные газы на улицу. По трудозатратам и цене указанные работы составляют немалую долю всего монтажа. Мы решили выделить данный этап и конкретно пояснить, как правильно сделать недорогой дымоход для газового котла. Не обойдем вниманием и другие виды отопительных агрегатов.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Примечание. Газовые котлы с закрытой камерой сгорания (иначе – наддувные или турбированные) следует оснащать коаксиальными дымоходами. По факту это двустенная металлическая труба, способная одновременно всасывать воздух на горение с улицы и выбрасывать наружу дым.

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Для справки. Снаружи на стыках одностенных металлических дымоотводов образуются некрасивые грязные потеки.

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Совет. Лучше приобретать дымоотводы сэндвич, полностью изготовленные из нержавейки – они дольше прослужат и сохранят презентабельный внешний вид. Если бюджет проекта сильно ограничен, берите модульную систему, облицованную оцинкованным металлом – конструкция простоит минимум 20 лет.

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Примечание. Обычную нержавеющую трубу нельзя прокладывать внутри жилища без противопожарной защиты из базальтового волокна. Подробнее о монтаже дровяных отопителей читайте здесь.

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Проектирование и заготовка материалов

Чтобы правильно подобрать детали модульного дымохода и сделать расчет количества материалов, выполните ряд подготовительных действий:

1. Изучите требования, предъявляемые к дымоотводам газовых котлов.
2. Определите способ прокладки, диаметр канала и толщину тепловой изоляции.
3. Нарисуйте схему и составьте перечень материалов.

Для справки. Как правило, установка источника тепла в загородном доме начинается именно с монтажа газоходов и вытяжных труб вентиляции. Размещение теплогенератора в котельной и подключение к отоплению производится во вторую очередь.

Умные слова «расчет» и «проект» в приведенном списке могут смутить некоторых домовладельцев. В действительности указанные этапы не представляют большой проблемы. Чтобы вам не пришлось искать нормативы по устройству дымоходов, мы приведем их здесь.

Нормативные требования к дымоходным трубам

Указания, приведенные в строительных нормах и правилах (СНиП), нужно обязательно учесть по простой причине: компания – поставщик топлива не примет газовый котел в эксплуатацию и не подключит к магистрали, если газоход смонтирован неправильно. Требования звучат так:

1. Общая длина горизонтальных участков, предшествующих вертикальной дымовой шахте, — максимум 3 метра. Следует предусмотреть небольшой уклон в сторону отопительного агрегата (1—3°).
2. Допускается отклонение вертикального канала на 1 м в сторону с целью обхода кровельного свеса. Уклон обводного участка от оси дымохода – 30°.
3. Число поворотов трубы ограничено – не более 3. Не принимаются в расчет колена, огибающие свес кровли.


4. Проходное сечение отводящего канала не может быть меньше размера соответствующего патрубка теплогенератора.
5. Напольные и настенные котлы, оборудованные верхним патрубком, подсоединяются вертикальным участком длиной не менее 25 см.
6. Отступ не обшитого изоляцией газохода от горючих строительных конструкций деревянного дома составляет не менее 0.5 м, от несгораемых – 10 см.
7. Пересечение деревянных стен либо перекрытий (разделка) производится с интервалом 38 см между сгораемой конструкцией и внутренней стенкой дымоотвода типа сэндвич. Делать соединение секций внутри стены нельзя.
8. Отводящая труба для газового котла должна подниматься на определенную высоту, дабы оголовок не оказался в зоне ветрового подпора, что заметно снижает силу естественной тяги. Высота подъема зависит от расстояния до конька и определяется по схеме.

В нижней глухой части вертикального участка предусматривается лючок для прочистки (ревизия) и конденсатосборник со штуцером сброса. Участок трубы возле котла допускается делать одностенным, но на улицу либо в соседнее чердачное помещение должен уходить сэндвич.

Важно. Минимальная высота дымоотводной конструкции должна составлять 6 м, считая от газовой горелки либо колосниковой решетки твердотопливного котла.

Определяем диаметр и способ прокладки

Решение первого вопроса звучит в требованиях к дымоходным каналам: посмотрите присоединительные размеры в паспорте теплогенератора и подберите сэндвич дымоход идентичного или большего диаметра, чем выходной патрубок.

Вопрос второй: как подобрать толщину теплоизоляции сэндвича, ведь производитель предлагает минимум 2 варианта – 5 и 10 см. Чтобы уберечь дымоотвод, подключенный к газовому котлу, от обильного выделения конденсата и обмерзания, достаточно толщины утеплителя 50 мм. Изоляцию 10 см нужно использовать в северных регионах с критически низкими зимними температурами.

Остается выбрать способ прокладки из двух возможных:

• вывод горизонтального участка наружу сквозь стену и присоединение к вертикальному приставному дымоходу;
• проходить вертикальной трубой через перекрытия, чердак и кровлю, то есть, прокладывать дымоотводный канал внутри дома.

Примечание. Оба варианта подходят для монтажа коаксиальных газоходов, но в большинстве случаев реализуется первый с проходом сквозь наружную стену.

Прокладка по кратчайшему пути на улицу и подъем трубы по стене – наиболее простой и дешевый способ. Придется пересечь лишь одну конструкцию, а во втором варианте – минимум две. Плюс герметизация узла примыкания кровельного покрытия к дымоотводу.

Всячески старайтесь избегать внутридомовой прокладки, поскольку в доме с двумя этажами или мансардной крышей здоровая труба неизбежно пройдет сквозь помещения, отнимая полезную площадь. Прорисуйте схему здания в разрезе и проходящий дымоход, если снаружи его смонтировать нельзя.

Составляем список деталей по схеме

Для монтажа приставного дымохода, подключенного к газовому или твердотопливному котлу, понадобятся такие элементы модульного сэндвича:

• тройник с патрубком 89° для стыковки горизонтального участка с вертикальным;
• тройник с ревизионным люком;
• секция со сборником конденсата;
• участок одностенной трубы и муфта для подключения теплогенератора;
• переход обычная труба — сэндвич;
• прямые секции – количество и длина подбирается по протяженности газохода;
• 2 колена 30° необходимы для обхода кровельного свеса;
• верхний колпак в виде сопла, защищающий утеплитель последней секции от осадков.

Важный момент. Установка грибков и декоративных козырьков на дымоходе газового котла запрещается. В период ударных морозов оголовок обмерзнет и проходное сечение уменьшится, что опасно для жизни жильцов.

Из деталей крепежа понадобятся стеновые хомуты с кронштейнами и опорная площадка, воспринимающая вес смонтированной конструкции. Если планируется устройство газохода внутри здания, дополнительно потребуются готовые узлы прохода через перекрытия, кровельная герметизирующая накладка (иначе – крыза, мастер – флеш) и колена 90° для монтажа дымовой трубы в котельной.

Устанавливаем сэндвич дымоход

Первый этап монтажа приставной конструкции – пробивка отверстия в наружной стене и подготовка к закладке горизонтального участка. В доме, построенном из горючих материалов, проем делается с учетом противопожарного отступа (38 см от края деревянной стены до внутренней трубы сэндвича) и установки фланца узла прохода, как показано на фото.

Примечание. В несгораемых конструкциях из кирпича и пеноблоков устройство противопожарной разделки не требуется. В проем закладывается металлическая гильза и вставляется секция газохода с уплотнением зазора негорючим материалом.

Работы по монтажу модульного сэндвича и подключению к газовому котлу ведутся в такой последовательности:

1. Соберите нижнюю часть приставного дымохода, включающую 2 тройника и секцию отвода конденсата. Присоедините горизонтальный участок, уходящий в отверстие.
2. Примерьте узел к стене и определите место монтажа опорной площадки. Закрепите ее и установите нижнюю часть, заведя трубу в стену. Соблюдайте вертикаль, контролируя положение узла строительным уровнем.
3. Зафиксировав нижнюю часть газохода, смонтируйте вертикальный участок. Прямые секции соединяйте таким образом, чтобы оболочка верхней надевалась на нижнюю, а газоходная труба, наоборот, вставлялась внутрь (сборка «по конденсату»).
4. Крепление пристенного дымоходного канала выполняйте с интервалом не более 2.5 м. Кронштейны не должны попадать на стыки секций.
5. Проложите горизонтальный участок сэндвича до газового котла и наденьте переходник. Закрепляйте дымоотвод хомутами к строительным конструкциям с максимальным шагом 1.5 м.
6. Подключите теплогенератор к дымоходу куском одностенной нержавеющей трубы.

Напоминание. В деревянном доме просвет между торцами стены и пересекающей трубой заделайте базальтовым волокном, а затем установите металлические фланцы с обеих сторон.

Прямые секции просто вставляются друг в друга и фиксируются хомутами, мазать стыки герметиками не нужно. Если необходима подрезка, то укорачивается нижний торец секции, где утеплитель расположен заподлицо с металлическими обкладками. На верхний срез дымоотвода насаживается защитный конус.

Прокладка канала дымоудаления внутри здания производится аналогично, только проходить сквозь конструкции придется дважды, а то и трижды. Везде соблюдаются одинаковые правила устройства разделок при пересечении горючих перекрытий и стен. В конце нужно тщательно герметизировать кровлю в месте прохода трубы, как это делается на видео:

Заключение

Дымоход – сооружение далеко не простое, отсюда и большое количество нормативных требований. В этом отношении легче монтируется коаксиальная труба, подключаемая к газовому котлу с закрытой камерой сгорания – она не призвана создавать естественную тягу. Одно отличие: горизонтальный двустенный газоход ставится с уклоном от теплогенератора, чтобы конденсат вытекал наружу.

Первоначально правильность монтажа дымового канала проверят специалисты, которые придут подключать котел к газовой магистрали. Если в процессе установки вы допустите серьезные ошибки, трубу заставят переделывать. Мелкие огрехи вылезут при эксплуатации, их тоже придется устранять самостоятельно.

Виды дымоходов для газовых котлов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

• Раздельные
• Коаксиальные

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.

Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

Далее смотрим на рисунки:

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

Используемые источники:

• https://otivent.com/kak-ustanovit-koaksialnyj-dymohod
• https://remont-book.com/dymoxod-dlya-gazovogo-kotla-raznovidnosti-varianty-sborki-montazh/
• https://otivent.com/dymohod-dlja-gazovogo-kotla
• https://znayteplo.ru/otoplenie/gazovye-kotly/maksimalnaya-dlina-koaksialnyx-i-razdelnyx-dymoxodov/
