Двухконтурные турбированные газовые котлы принцип работы и преимущества

В современном мире уже никого не удивишь тем фактом, что газовые котлы имеют экономичный расход топлива. Поэтому сегодня на замену традиционным атмосферным моделям приходят более надёжные, экологичные, высокопроизводительные и самое важное – безопасные турбированные котлы.

Казалось бы, разница лишь в способе выведения отработанных газов, но по факту именно этот нюанс определяет эффективность работы, место, сложность и даже стоимость монтажа.

Что собой представляют турбированные газовые котлы

Турбированный газовый котёл – отвечающий за теплоснабжение агрегат, который дополнительно оснащается системой принудительного воздухообмена. В силу этой особенности, он не требует обустройства полноценной дымовой шахты, т. к. сообщение с внешней средой происходит через коаксиальный дымоход.

Коаксиальный дымоход – слитная конструкция (обычно идёт в комплекте поставки вместе с котлом), состоящая из труб разного диаметра, вложенных одна в другую. По внешнему каналу (большой трубе) осуществляется забор кислорода, а по центральному (меньшей трубе) – выводятся отработанные продукты горения.

Поскольку турбокотлам не важна качественная вентиляция самого помещения, их можно ставить как в частных домах, так и в городских квартирах.

Главный и, пожалуй, единственный существенный минус заключается в том, что из-за наличия турбины и более сложной автоматики они бывают исключительно энергозависимыми.

Устройство и принцип работы

Базовое строение турбокотла мало чем отличается от предшественника, но наличие вспомогательных узлов вносит некоторые изменения в его конструкцию.

Воздух, необходимый для поддержания горения, поступает с улицы сразу в закрытую камеру сгорания. Поскольку она изолирована от жилого пространства и напрямую соединена только с коаксиальным дымоходом, то это полностью исключает какое-либо влияние отработанных газов на внутренний микроклимат.

Вентилятор (турбина) обеспечивают отведение дыма за пределы дома без применения вытяжных дымососов, создавая избыточное давление (турбонаддув).

Скорость вращения вентилятора турбины регулируется автоматически, поэтому даже при уменьшении давления газа в магистрали состав газо-воздушной смеси остаётся оптимальным. При изменении мощности, мгновенно подбираются обороты, которые обеспечат необходимое количество воздуха и должную тягу. Таким образом, соблюдаются лучшие условия для работы горелки, позволяющие получить из топлива наибольшее количество энергии.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Атмосферный или турбированный: какой лучше

Традиционный атмосферный котёл имеет открытую камеру сгорания: забор воздуха для сжигания газа происходит из помещения. Это значит, что израсходованный кислород нужно в полном объеме заменить новым. Для этого нужна притоточно-вытяжная вентиляция.

Без организации хорошей притоточно-вытяжной вентиляции нормальная работа атмосферного газового котла невозможна. Во-первых, топливо не сможет до конца сгореть и в итоге теплоноситель недополучит какое-то количество тепла, а во-вторых, в комнате образуется опасная для жизни окись углерода (CO) – угарный газ.

Поэтому для небольших строений, где проблематично выделить отдельную от жилой зоны проветриваемую котельную с вертикальным дымоходом, лучше выбрать турбированный котёл. А для газового теплоснабжения малых торговых площадей, офисов и типовых многоэтажек, так он вообще – единственный вариант.

Отзывы о бытовых моделях с принудительным воздухообменом: преимущества и недостатки

Согласно отзывам владельцев турбированных газовых котлов можно выделить такие плюсы и минусы:

Достоинства	Недостатки
безопасность – герметичность закрытой камеры сгорания практически исключает риск попадания дыма внутрь помещения	высокая стоимость – цены на настенные модели выше на 20-30%, на напольные – на 20-50%, зато можно исключить затраты на строительство полноценного дымохода
свободное размещение – забор воздуха с улицы позволяет ставить котёл в очень маленьких комнатах (разумеется, соответствующих требованиям)	постоянный шум – активную работу всех турбокотлов неизбежно сопровождает монотонный звук вращения вентилятора, его громкость зависит от модели, а также наличия в котле слоя звукоизоляции
простой монтаж дымохода – для вывода коаксиальной трубы достаточно сделать отверстие (Ø 110) в наружной стене дома	энергозависимость – любые проблемы с напряжением (перебои, несоответствие норме) вызывают остановку вентилятора
низкий расход топлива – экономичность достигается за счёт автоматики, которая управляет скоростью вращения турбины

Сложностей с энергоснабжением легко избежать с помощью подключения к турбированному котлу стабилизатора напряжения и резервного источника питания – электрогенератора (бензинового, дизельного) и «бесперебойника» (ИБП). Однако нужно учитывать, что это приведёт к дополнительным материальным вложениям.

Как выбрать турбированный газовый котел для отопления частного дома

Настенный или напольный

• напольные – более универсальные и долговечные, поскольку конструкция неограниченна в весе, в них часто устанавливаются долговечные чугунные теплообменники.;
• навесные (настенные) – компактные и лёгкие, средней и малой мощности (10–50 кВт) котлоагрегаты, часто имеющие больший КПД, чем напольные модели. Однако в виду требований к весу, в них используются менее устойчивые к коррозии стальные и медные теплообменники.

Кроме того, настенные котлы содержит все необходимые модули системы отопления в одном корпусе (расширительный бак, циркуляционный насос, предохранительный клапан, воздухоотводчик и т.д.), что не только упрощает, но и делает дешевле монтаж. Напольные же модели редко оснащены всеми необходимыми модулями.

Одноконтурный или двухконтурный

Функциональность турбокотла определяется количеством контуров:

• одноконтурный – его возможности ограничены исключительно отоплением;
• двухконтурный – наряду с отоплением нагревает воду для бытовых нужд.

Двухконтурный котел является комбинацией котла и проточного нагревателя, т. е. обогрев помещения прекращается во время подачи горячей воды. Стоит уточнить, что вопреки распространённому мнению, теплоноситель не успевает остыть за время простоя, поэтому температура в жилище сохраняется.

Конечно, стоимость двухконтурного варианта выше на 10–30 %, но это всё равно выгодней, чем организация горячего водоснабжения любым другим способом, например, с помощью бойлера и одноконтурного котла. А в случае необходимости один из контуров можно выключить –  например, летом, когда нет нужды в отоплении жилища.

Тип и материал теплообменника

Материал теплообменника влияет на долговечность котла:

• чугун (срок службы 25–30 лет и более) – самый термо- и коррозиеустойчивый металл, но хрупкий и тяжёлый, поэтому используется только в напольных моделях;
• медь (срок службы 12–17 лет) – очень лёгкий и теплопроводный металл (он быстро нагревается и остывает), слабо подвержен коррозии, но может прогорать.
• сталь (срок службы 10–15 лет) – металл хорошо переносит транспортировку, т. к. не чувствителен к физическому воздействию, легкий и недорогой в производстве, но склонен к образованию ржавчины, что с годами приводит к протеканию.

Двухконтурные котлы делят ещё и по типу теплообменника: раздельные (для каждого контура свой) и сдвоенный – битермический (контур ГВС проходит через основной теплообменник). Последний вариант дешевле, но он менее надежный, т. к. образующуюся в нем накипь практически невозможно очистить, именно закупоривание накипью часто становится причиной преждевременной поломки.

КПД

Несмотря на то, что у атмо- (90–92 %) и турбокотла (92–95 %) «чистый» КПД практически совпадает, у второго будет выше эффективность расхода газа.

Дело в использовании коаксиального дымохода: когда в его внешнюю полость попадает холодный воздух с улицы, он начинает нагреваться ещё до перехода в камеру сгорания от тепла дыма (100–130 °C), который выходит через внутреннюю полость этой же трубы. Поэтому на дальнейший нагрев тратится меньше ресурсов. Сюда же стоит добавить более эффективное управление притоком воздуха и тягой, что также сказывается на расходе газа.

Минимально необходимая мощность

Рассчитать необходимую мощность турбокотла можно по простой формуле: где на 10 м² обогреваемой площади идёт 1* кВт энергии.

*  теплопотери среднестатистического жилого объекта с потолками до 2,7 м из средней полосы России.

Например, для стандартного дома в Московской области с кладкой в 2 кирпича и высотой потолков 2,7 м, площадью 120 м², минимально подходящая мощность турбокотла составит Q=120÷10×1=12 кВт.

Мы рекомендуем закладывать запас 15–20 % от этого значения, чтобы не эксплуатировать агрегат на пределе, поэтому для этого же объекта Q≈14–15 кВт.

Также, если рассматривать двухконтурную модель, то на пользование ГВС придётся добавить не меньше 15–20 %, итого уже получится что Q≈16–17 кВт. Важно и не переусердствовать с мощность, иначе котел будет слишком часто «тактовать» (включаться и выключаться), что снизит его ресурс.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Лучшие известные производители и модели: характеристики и цены

BAXI ECO-4s 24F

Итальянский двухконтурный турбокотёл мощностью 24,0 кВт разработан с учетом специфики российских условий, поэтому он адаптирован к работе с низким давлением газа, перебоями напряжения в сети и прочими неустойчивыми показателями. Также отличается одним из лучших в своем ценовом сегменте КПД – 92,9%, расход газа при этом – 2,54 м³/ч. Первичный теплообменник выполнен из меди.

Владельцы отмечают практически бесшумную работу, за практику эксплуатации более 5 лет, серьезных сервисных нареканий не встречалось.

Стоимость: 33 110 – 36 850 рублей.

Производитель: BAXI (БАКСИ), Италия.

Vaillant turboTEC pro VUW 242/5-3

Двухконтурная модель от эталонного немецкого бренда мощностью 24 кВт. Отличается особой надежностью и долговечностью благодаря отличному качеству сборки, использованию высокотехнологичных сплавов и лучших материалов. КПД 91%, максимальный расход газа 2,80 м³/ч. Также отличается медным первичным теплообменником, модулируемой горелкой, функциональной автоматикой с множеством защитных систем и приятным, стильным дизайном.

Стоимость: 53 920 – 57 860 рублей.

Производитель: Vaillant (Вайлант), Германия (сборка производится в Словакии).

Viessmann Vitopend 100-W A1HB001

Один из лучших газовых турбированных котлов для отопления частного дома и еще одна эталонная немецкая модель мощностью 24 кВт. Как и предыдущий Vaillant turboTEC отличается высокой надежностью и долговечностью, при этом котел абсолютно не требователен к качеству теплоносителя и давлению в газовой магистрали. КПД – 91%, максимальный расход газа – не более 2,77 м³/ч.

Серьезным преимуществом является наличие программатора, позволяющего задать настройки работы котла на ближайшие сутки или неделю, например, выставив температуру 15°C на рабочее время, когда хозяев нет дома, что существенно снизит эксплуатационные расходы.

Единственной распространенной проблемой является выключение котла вследствие обледенения дымохода при морозах ниже -17-18°C. Решение – следить за состоянием дымохода и своевременно сбивать наледь, утеплить его внешнюю часть или установить конструкцию против обледенения.

Стоимость: 36 010 – 43 550 рублей.

Производитель: Viessmann (Висман), Германия.

Buderus Logamax U072-24

Настенный турбированный газовый котёл мощностью 24,0 кВт. По факту это очередная эталонная немецкая модель, но с российской локализацией, что позволило существенно снизить его стоимость и выделить среди аналогов. КПД – 92%, максимальный уровень потребления топлива – 2,8 м³/ч. Также котел оснащен медным первичным теплообменником, модулируемой горелкой.

Единственным недостатком является более низкое, не характерное другим немецким и итальянским моделям российское качество сборки.

Стоимость: 27 950 – 34 820 рублей.

Производитель: Buderus (Будерус), Германия-Россия.

Navien GA 23KN

Напольный двухконтурный турбокотёл мощностью 23,0 кВт имеет скромный расход газа – 2,24 м³/ч. Он оснащён уникальной защитой от скачков напряжения: при разнице ± 30 % на микропроцессоре срабатывает чип SMPS, который позволяет продолжать работу, без риска повреждения электроники. При этом котел оснащен модулируемой горелкой, программатором, уже в заводской комплектации присутствует комнатный термостат и пульт ДУ.

Ощутимыми недостатками являются стальной теплообменник, посредственное качество сборки, шумная, относительно вышеперечисленных моделей, работа.

Стоимость: 32 980 – 36 140 рублей.

Производитель: NAVIEN (НАВИЕН), Южная Корея (зачастую с российской сборкой).

Цены: итоговая таблица

Сравнительный рейтинг популярных турбированных газовых котлов:

Модель агрегата	КПД, %	Мощность, кВт	ГВС, л/мин.	Расход, м3/ч	Цена, руб.
BAXI ECO-4s 24F	92,9	24	13,7	2,54	34 500
Vaillant turboTEC pro VUW 242/5-3	91	24	11,5	2,80	56 000
Viessmann Vitopend 100-WA1HB001	91	24	—	2,77	40 000
Buderus Logamax U072-24	92	24	—	2,80	29 500
Navien GA 23KN	91,5	23	13	2,24	34 500

Где купить газовый турбированный котёл

В Москве и МО

1. MirCli – https://mircli.ru/kotly-otopleniya/nastennye-gazovye-kotly/turbirovannye.
2. ТермоМИР – http://thermomir.ru/doc/recomend/help_kotli/turbo_gazovie_kotli.

В Санкт-Петербурге

1. ТеплоДвор – https://www.teplodvor.ru/kotly-otoplenija/nastennye-gazovye-kotly/turbo.html.
2. ProTeplo – https://proteplo-spb.ru/products/kotly-otopitelnye-gazovye/filter/field_camera_fair-is-1.

Разница между этими газовыми котлами в способе отведения продуктов сгорания газа за пределы помещения. Это имеет существенное значение при их выборе, так как определяет место установки котла, сложность и затраты для устройства дымоходов и вентиляционных каналов. Газовые котлы этих типов также отличаются по стоимости.

Что означает «дымоходный» и «турбированный» газовый котел? Это точно не означает, что в турбированном газовом котле нет дымохода, ведь продукт сгорания природного газа – угарный газ есть и здесь и его нужно удалять. Просто в такой конструкции это происходит не так, как в дымоходном газовом котле, а принудительно, при помощи специальной турбины (вентилятора). Поэтому и звучит это как «турбированный» котел. В них для сжигания газа в большинстве случаев используется закрытая камера сгорания.

В традиционном дымоходном газовом котле угарный газ удаляется при помощи естественной тяги в дымоходеобычной конструкции без какого-либо дополнительного механического устройства. В таких газовых аппаратах для сжигания газа применяется открытая (атмосферная) камера сгорания.

Сложности при монтаже дымоходов для газовых котлов

Способы удаления продуктов сгорания газа в таких газовых котлах определяют и особенности устройства их дымоходов. Это, в свою очередь, ориентирует владельца в части возможности и желания выполнять соответствующие работы по их монтажу и нести финансовые затраты.

Турбированные газовые котлы

Коаксиальный дымоход

Для турбированных котлов применяются дымоходы специальной конструкции, так называемые « коаксиальные» дымоходы. Они малогабаритны и не трудоемкие при монтаже. Представляют собой конструкцию «труба в трубе», где по внутренней трубе удаляются продукты сгорания, а через полость между внутренней и наружной трубой засасывается и подается в камеру сгорания газового котла свежий воздух прямо с улицы. Вследствие этого длина дымохода невелика и принимается в соответствии с рекомендациями, указанными в инструкции по монтажу.

Вид коаксиального дымохода снаружи здания

Вся работа по устройству такого дымохода в основном состоит в пробивке отверстия в стене дома, установке в ней коаксиального дымохода и уплотнении пространства между стеной и трубой. Нормативные технические документы по установке газовых котлов не требуют выполнения таких работ специально подготовленными и аттестованными специалистами. Они могут быть выполнены самостоятельно в соответствии с требованиями инструкции по монтажу коаксиального дымохода. Особое внимание следует уделить соблюдению угла уклона дымохода в сторону выхода газов для исключения попадания конденсата в камеру сгорания.

В соответствие с этим, затраты на установку дымохода такой конструкции невелики и значительно меньше, чем для дымоходных котлов.

Традиционные дымоходные газовые котлы

Дымоходы для этих газовых котлов имеют значительно большие размеры, чем коаксиальные, их изготовление и установка достаточно трудоемки. Обязательным требованием является устройство естественной проточно – вытяжной вентиляция помещения, в котором они будут находиться. Приток воздуха при этом обеспечивается путем устройства форточки в окне и подреза в нижней части входной двери комнаты, где расположен котел. Отток воздуха должен производиться через специальный вентиляционный канал, устроенный в потолке или верхней части стены. Таким образом, для нормальной и безопасной работы таких газовых котлов, необходимо наличие не только дымохода, но и вытяжки.

Вид обычных дымоходов снаружи здания

Сначала разрабатывается проект на конструкцию самого дымохода и вентиляционного канала. Далее с учетом особенностей устройства стен и кровли дома проектируется их установка (где и как они должны быть смонтированы). После этого изготавливаются в соответствии с проектом детали дымоотводящего и вентиляционного трактов и элементы их крепления. Затем наступает очередь выполнения монтажных, испытательных и приемочных работ. Результатом их окончания является Акт приемки дымоходов и вентиляционных каналов на пригодность безопасно обеспечивать отвод угарного газа и вентиляцию помещения при работе газового котла.

Объем работ на изготовление и монтаж дымоотводящей и вентиляционной систем требует соответствующих затрат. Это нужно сразу иметь ввиду при планировании замены существующего или установки нового отопительного газового котла.

Такие дымоходы и вентиляционные каналы требуют проверки на наличие тяги в них перед каждым включением газового котла, а также ежегодной чистки и проверки на исправность и дальнейшую пригодность к эксплуатации.

Турбированный газовый котел с закрытой камерой сгорания

Камеры сгорания газовых котлов и их особенности

Камеры сгорания этих видов котлов имеют существенные различия в своей конструкции. Это и определяет способ отвода угарного газа от них.

Турбированные газовые котлы

Здесь для сжигания газа применяются «закрытые» камеры сгорания. Их особенность в том, что полость камеры не сообщается с воздухом помещения, в котором установлен котел. Что это дает? Дело в том, что для нормального горения газа нужен кислород воздуха в необходимом количестве (для нормального сжигания 1м³ газа необходимо 10м³воздуха) и его нужно где-то брать. Так вот в этом случае он берется принудительно не из комнаты, а прямо с улицы всасывается вентилятором. Это позволяет не устраивать приток свежего воздуха для котла и не размещать его в специально выделенном и оборудованном вентиляцией помещении. То есть, в соответствии с техническими требованиями, такой газовый котел имеет больше возможностей по месту его установки в доме или квартире.

Традиционные дымоходные газовые котлы

Котел с открытой камерой сгорания

Эти конструкции имеют «открытую» (иногда говорят «атмосферную») камеру сгорания. Она сообщается с воздухом, находящимся в комнате, где расположен газовый котел и необходимое количество воздуха для сжигания газа будет поглощаться естественным путем при работе газовой горелки котла. То есть кислород воздуха постепенно будет расходоваться и необходимо его постоянное пополнение. Для этого и нужна притоточно-вытяжная вентиляция. Ее устройство должно решать эту задачу, иначе нормальная работа газового котла и невозможна и опасна.

При недостатке кислорода происходит следующее:

1)газ перестает полностью сгорать, и мы недополучаем то количество тепла, которое должны получить при нормальном процессе;

2)образуется окись углерода (СО), которая в определенных концентрациях опасна для жизни (наличие всего 1% окиси углерода в воздухе при вдыхании может привести к отравлению организма с летальным исходом).

Поэтому, работа таких газовых котлов считается более опасной и даже при наличии автоматики защиты требует периодического наблюдения за процессом.

Что лучше – дымоходный или турбированный газовый котел?

Преимущество турбированного котла

Для того, чтобы ответить на этот вопрос рекомендую в первую очередь взвесить свои финансовые возможности. Хотя разница в их стоимости не отличается в разы, но все же. Безусловно, турбированные газовые котлы — это более прогрессивные и удобные конструкции. Они эстетично выглядят и могут быть размещены даже среди навесной мебели кухни. При этом не то, что не испортят интерьер, а даже дополнят его. С другой стороны, традиционные газовые котлы боее приспособлены к нашим реалиям по качеству и давлению газа и воды.

Итак, что имеем в итоге? Имеем, как преимущества, так и недостатки тех и других конструкций.

Недостатки турбированных газовых котлов:

• дополнительный расход электрической энергии для работы вентилятора, шум от него;
• определенный ограниченный технический ресурс на работу отдельных узлов и деталей, без которых работа газового котла невозможна — вентилятор, пневмореле и микровыключатели, контролирующие и регулирующие разряжение в камере сгорания. При выходе их из строя работа котла невозможна, зимой это особенно критично и требует оперативных действий;
• зависимость от наличия электрической энергии и стабильности величины напряжения. Возможные дополнительные затраты для приобретения дополнительного резервного источника энергии.

Недостатки традиционных дымоходных газовых котлов:

• наличие жестких норм по размерам и типу помещений, в которых допускается установка таких приборов;
• необходимость устройства приточно – вытяжной вентиляции и контроль за ее исправностью, в том числе снаружи дома, особенно в период пониженного атмосферного давления и ветренной погоды.

Преимущества турбированных газовых котлов:

• большие возможности при выборе места размещения;
• практически полное отсутствие риска попадания угарного газа в дом или квартиру, соответственно большая безопасность при эксплуатации.

Преимущества традиционных дымоходных газовых котлов:

• большинство конструкций энергонезависимые;
• достаточно просты и ремонтноспособны без критических последствий при выходе из строя узлов и деталей;
• шумовой эффект практически не ощущается, так как газовый котел размещен, как правило, в отдельном помещении;
• менее дорогостоящий, чем турбированный аппарат.

Если при выборе газового котла вы сразу обращаете внимание на особенности отвода продуктов сгорания и устройству дымоходов, то в значительной степени правильно определяете для себя последующие проблемы по сложности работ и финансированию отопления жилища.

Автор: Сергей Морозов.

Внимание! Эта статья защищена законом об авторском праве в цифровую эпоху (DMCA). Запрещено любое копирование без моего разрешения.

Содержание статьи:

Обустраивая жилище отопительной системой на газовом котле, домовладелец сталкивается с вопросом отвода отработанных продуктов сгорания. Постройка полноценного дымохода предусматривает немалые финансовые затраты и не всегда технически возможно реализовать проект. Избежать трудностей поможет применение турбированного газового котла. Устройство этого типа не нуждается в дымоходе и дает больше свободы действий.

Как устроен турбированный котел на газу

В турбированных котлах приток воздуха для горения и одновременно отток происходит через коаксиальный дымоход

Турбированный газовый котел – это агрегат, который имеет в конструкции:

• канал притока воздуха и вывода продуктов сгорания;
• электрическую турбину;
• камеру сгорания закрытого типа;
• теплообменник один или несколько;
• многосопловую горелку;
• насос для принудительной перекачки теплоносителя;
• модуль газовый;
• электронную систему управления работой установки.

В зависимости от мощности агрегата на нем устанавливают соответствующие по величине теплообменники и горелку. Чем они больше, тем большими габаритными параметрами будет обладать установка.

Сам корпус изделия, в котором установлены перечисленные элементы, изготавливают из листового металла. Он имеет специальные крепежные отверстия, позволяющие зафиксировать аппарат на вертикальной поверхности стены.

Принцип действия оборудования

Разница между атмосферным и турбированным газовым котлом в наличии вентилятора

Турбированный котел работает следующим образом:

• После подачи питания на установку и включения ее в режим работы запускается вентилятор турбины.
• Несколько секунд датчик в трубе определяет силу протока воздуха и если все в порядке – дает команду на запуск пьезоэлектрического розжига.
• По истечении нескольких секунд после появления стабильной искры открывается клапан в модуле подачи метана, давая возможность последнему попасть в горелку.
• Появляется пламя, которое начинает разогревать теплообменники с водой.
• По достижении заданной температуры в системе срабатывает термодатчик и дает команду на закрытие клапана в газовом модуле.

Этот процесс продолжается по кругу в автоматическом режиме, оператор может лишь настроить необходимую температуру теплоносителя.

Эксплуатационные показатели

Самыми важными эксплуатационными показателями газовых турбокотлов являются:

• надежность изделия;
• долговечность;
• живучесть агрегата.

Наиболее уязвимыми элементами конструкции любого отопителя являются теплообменники и горелка, подверженные постоянному нагреву. Первые могут прогорать, у второй периодически в процессе эксплуатации засоряются сопла. Чем быстрее и легче устраняются эти неисправности, тем эксплуатационные показатели модели выше.

Типы дымоотводных каналов и особенности их устройства

Типы дымоходов, к которым можно подключиться газовому котлу

Инженерами котельного оборудования, работающего на метане, разработано несколько типов дымоходов, к которым можно подключиться:

• вертикального типа;
• горизонтального типа;
• двухканальной вертикальной конструкции.

Также всегда можно использовать в качестве дымоотвода обычную кирпичную трубу, предварительно доработав ее конструкцию в соответствии с нормами эксплуатации котельного оборудования.

Вертикальный дымоход

Труба с одним каналом представляет собой самую простую конструкцию. Она может быть выполнена из нержавейки или оцинкованной стали. Собирают такой дымоотвод из отдельных секций тонкостенной конструкции либо с несколькими стенками, между которыми находится слой утеплителя. Как правило, в системе этой трубы имеется отстойник для оседающей сажи либо конденсата. Подключение теплогенерирующего оборудования к каналу осуществляется сбоку, чуть выше нижнего торца.

Горизонтальный канал отвода дыма

Дымоход горизонтального типа может быть одноканальным либо двухканальным, называемым коаксиальным. Последний вариант часто используется для котлов с турбиной, где приток воздуха осуществляется снаружи здания. Коаксиальная система может быть выполнена из нержавейки, оцинковки и специального пластика. Самый надежный вариант – нержавеющий дымоотвод, так как он имеет повышенную стойкость к кислотной среде, возникающей в результате процесса горения.

Внутренний проток двухканальной системы является выводящим, внешний служит для притока воздуха в камеру.

Двухканальная вертикальная система

Для котла можно использовать печную кирпичную трубу

Вертикальная труба, имеющая два канала, чаще всего используется в многоэтажном домоустройстве с централизованной системой дымохода. К такой трубе могут быть подсоединены одновременно несколько агрегатов. Проект дымоотвода этого типа имеет место быть в домах, где не желательно ослаблять несущую конструкцию бурением отверстий в стене либо в целях сохранения декоративного фасада здания.

Подключение котла к обычному дымоходу

В старых домах с заложенным печным отоплением можно использовать имеющуюся кирпичную трубу в качестве дымоотвода для теплогенерирующего агрегата. Минус такого варианта в том, что дым, состоящий из пара и углекислого газа, не имеет высокой температуры, на трубе постоянно будет образовываться конденсат, она начнет промерзать и быстро разрушаться. Поэтому такие конструкции необходимо дополнительно утеплять.

Плюсы и минусы турбированных газовых котлов

Турбированные и атмосферные котлы выбирают по мощности

При осуществлении выбора метанового котельного оборудования в первую очередь определяются с тепловой мощностью, которой будет достаточно для отопления конкретного здания. Стандартная высота потолков до 3 метров при среднем утеплении внешней стены предполагает расход тепловой энергии на 10 квадратов в пределах 1 кВт. Также нужно учитывать:

• Одноконтурный котел рассчитан только на обогрев. Чтобы иметь горячую воду в кране, необходим двухконтурный.
• Хорошо зарекомендовали себя устройства с медными теплообменниками – они долговечны и быстро прогреваются.
• На ходовые модели всегда будет возможность найти комплектующие и сервисный центр по обслуживанию.

Современные аппараты позволяют осуществлять управление ими через специальные приложения в смартфоне.

Содержимое:инцип работы и устройство турбо котлаПо своему внутреннему устройству, турбированный газовый котел, отличается от атмосферного типом подачи воздуха на горелочное устройство и отводом продуктов сгорания. Потребителю предлагается котельное оборудование напольного и настенного типа, предназначенное для обогрева и имеющее функцию нагрева воды для ГВС.

Принцип работы и устройство турбированного котла

Обозначение турбо котел – это значит, что во внутреннем устройстве присутствует вентилятор (турбина), нагнетающий воздух, необходимый для горения принудительного отвода продуктов сгорания. В конструкции используется камера сгорания закрытого типа и ломанный дымовой канал.В процессе нагрева теплоносителя, продуцируется большое количество дымовых газов. Чтобы увеличить теплоэффективность котла, разогретый дым направляется в сложную систему каналов, где практически полностью отдает тепло. Температура отработанных газов на выходе, не превышает 100-120°С.

Как работает турбина в котле

Чтобы разобраться в тонкостях работы турбированного отопительного оборудования, для начала, придется понять, как функционируют котлы с горелочным устройством закрытого типа:В турбированных котлах, циркуляция воздушных масс: забор воздуха и отвод продуктов сгорания, осуществляются принудительно, с помощью нагнетательного вентилятора. Скорость вращения турбины, зависит от давления газа в системе.Вентилятор подключен к автоматике котла. При изменении давления газа в магистрали, подается сигнал на уменьшение скорости вращения лопастей. Если требуется уменьшить шум турбо системы, изначально выставляется режим минимальной скорости.Контроль работы турбины позволяет автоматически модулировать режим нагрева, изменяя его, в зависимости от параметров системы отопления, газоснабжения и т.п.

Напольные турбированные котлы

Напольные котлы турбированного типа, отличаются высокой производительностью и надежностью. При выборе стационарного котельного оборудования, обращают внимание на следующие характеристики:

• Тип основного теплообменника – при производстве, традиционно используют конструкторскую или нержавеющую сталь, или чугун. Конструкция с чугунным теплообменником, считается самой долговечной и надежной. Срок эксплуатации чугуна, достигает 30-35 лет.По причине высокой себестоимости сборки и сложности технологического процесса, большинство европейских производителей сократили выпуск продукции из чугуна к минимуму. Котлы, оснащенные теплообменником из нержавеющей стали, стоят приблизительно в 1,5-2 раза дешевле чугунных аналогов и пользуются большим спросом у отечественного потребителя.
• Количество контуров отопления – напольные двухконтурные турбированные газовые котлы, работают на отопление и ГВС. В устройстве некоторых производителей, предусмотрена внутренняя буферная емкость, подключаемая к системе рециркуляции, позволяющая получить горячую воду, сразу после открытия крана водоснабжения.Если система ГВС не предусмотрена, выбирают напольные турбированные одноконтурные газовые котлы отопления. Так как, тепловая энергия не тратится на нагрев воды, стационарные модели с одним контуром, подходят для обогрева помещений с большой площадью.

Недостаток напольной версии – большие габариты конструкции, что является критичным, если установка котла осуществляется в помещении, ограниченном полезной площадью. В качестве достоинств, выделяют надежность.Все детали, в виду отсутствия ограничений относительно массы конструкции, выполняют из качественных и прочных металлов. Срок службы напольных котлов, в среднем, на 5 лет больше чем у настенных аналогов.

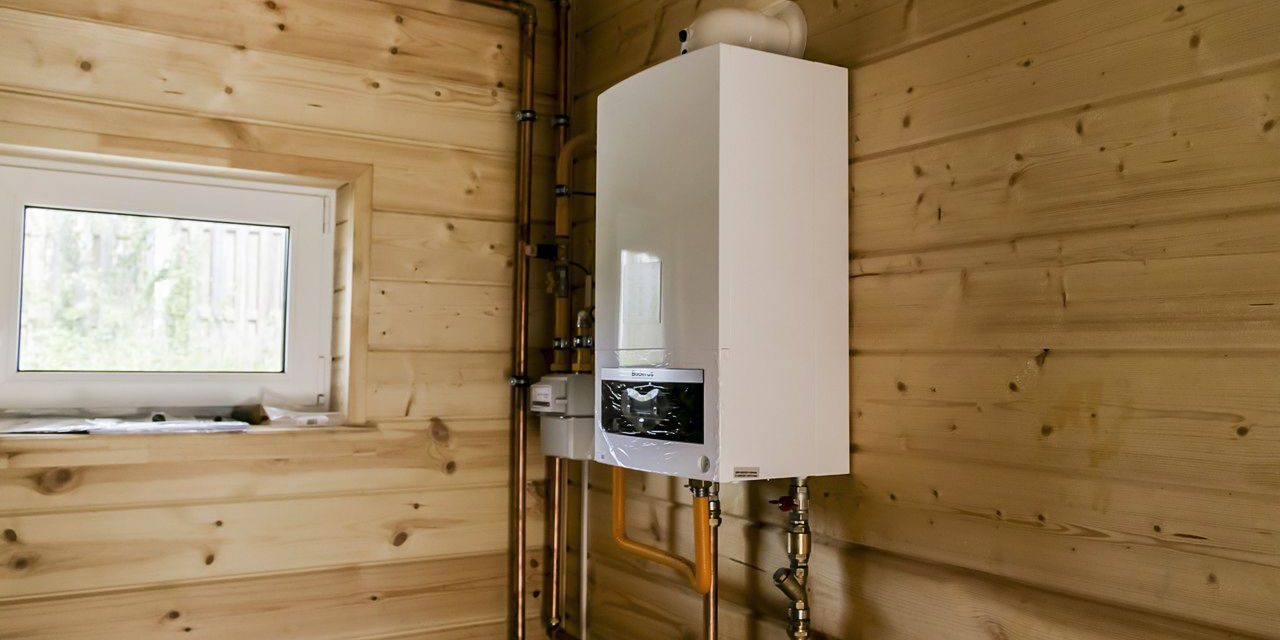

Настенные турбо котлы

Настенные газовые турбо котлы отопления с принудительной тягой, пользуются большей популярностью, благодаря своей компактности, простой установке и красивому внешнему виду. Навесные версии отличают следующие характеристики:

• Простой монтаж – навесная установка упрощает подключение коаксиального дымохода. На монтаж, у профессионального рабочего, уходит 3-5 часов.
• Многофункциональность – настенные двухконтурные газовые турбо котлы, имеют максимально возможную пропускную способность. Нагрев горячей воды, выполняется проточным способом и происходит практически моментально, благодаря особенностям работы.Двухконтурные турбированные настенные газовые котлы с встроенной накопительной емкостью, подключаются к системе рециркуляции, что обеспечивает подачу горячей воды без задержки, сразу после открытия крана водоснабжения.
• Автоматика и управление – современный настенный двухконтурный турбированный газовый котел, подключается к погодозависимой автоматике и имеет встроенную модуляционную горелку, меняющую производительность, в зависимости от фактической потребности помещения в тепле.

Потребителю предлагаются настенные одноконтурные турбированные газовые котлы, но, как показывает статистика, их покупают крайне редко и устанавливают в основном для обогрева нежилых помещений.

Чем отличаются котлы турбо от атмо

Решая, какой котел выбрать, атмосферный или турбированный, необходимо учесть некоторые особенности их эксплуатации и внутреннего устройства. Отличия в конструкции влияют на работу и технические характеристики подбираемого отопительного оборудования:

• Атмосферный котел – сжигание газа, осуществляется в открытой камере сгорания. Происходит естественная циркуляция воздуха. По этой причине, атмосферные котлы иногда называют конвекционными. Подключение выполняется к традиционному классическому дымоходу. Забор воздуха, осуществляется из помещения, в котором установлен теплогенератор.Атмосферные модели отличает больший расход топлива и высокие требования к установке, оговариваемые в СНиП и санитарных нормах. Основная разница в установке турбированных и атмосферных котлов, заключается в ограничениях, связанных с монтажом последних. Запрещается установка в многоэтажном доме, закрытие корпуса декоративным фасадом и т.п.
• Турбированный котел – главное отличие от атмосферных аналогов – устройство камеры сгорания и связанный с этим принцип работы. В конструкции котла установлено закрытое горелочное устройство, и используется принудительный забор и отвод продуктов сгорания, посредством нагнетания давления, вентилятором или турбиной. Во время работы, не сжигается воздух из помещения, используемого под котельную.Тех.условия допускают установку на кухне, ванной (если допускает Газнадзор), рядом со счетчиком и даже спрятать в мебель или специальную нишу. Осуществляется подключение турбированного газового котла к горизонтальному коаксиальному дымоходу, одновременно служащему системой дымоотведения и каналом для забора воздуха.

Возможность принудительного отвода газов и забор воздушных масс для работы горелки, это главное отличие атмосферного и турбированного котла.

Как сделать выбор газового турбо котла

Турбированные котлы перестали быть редкостью. Отечественному потребителю, предлагают несколько десятков моделей различных производителей, отличающихся функционалом и внутренним устройством. Выбор турбированного газового котла сводится к следующему:Специалисты рекомендуют подбирать отопительное оборудование, после анализа и теплотехнических расчетов помещения.

Подбор по мощности и функционалу

Выбор подходящего котельного оборудования, начинают с подбора по мощности и функциональным возможностям. Обращают внимание на следующие характеристики:

• Производительность – точные расчеты, выполняют после аудита отапливаемых помещений на предмет теплопотерь. Существует формула для подсчета среднего значения производительности, 1 кВт =10 м². Расчеты с помощью приведенной формулы, не подходят для котлов с раздельным теплообменником (двухконтурным), а также для помещений, где высота потолков больше чем 2,7 м.Котельное оборудование с битермическим теплообменником, рассчитывается с учетом необходимого запаса мощности (+15%) и дополнительной производительности, необходимой для нагрева воды (+15%).
• Количество контуров отопления – если существует насущная потребность в ГВС, выбирают котел с двумя теплообменниками. В других случаях, подойдет теплогенератор с одним контуром отопления.Современный 2-х контурный газовый турбо котел отопления и ГВС, работает в режиме «Зима/Лето». После окончания отопительного сезона, первичный контур выключается. Котел продолжает работать как обычный проточный водонагреватель.
• Материал теплообменника – первичный контур изготавливают из чугуна и стали. Вторичный теплообменник, из меди или алюминия. У каждого материала свои параметры теплопроводности и длительности эксплуатации. Материал контуров влияет на себестоимость котла.
• Автоматика – в устройство двухконтурного турбированного газового котла, входит обычная или погодозависимая автоматика. Современные модели, оснащаются выносным блоком управления, по желанию заказчика, дополнительно укомплектовываются модулем дистанционного оповещения. Чем больше функций имеет автоматика, тем экономичнее котел расходует газ.

Какой фирмы турбо котел лучше

Рейтинг турбированных газовых котлов по фирмам, возглавляют модели немецких производителей. Немногим уступает им, продукция французских и итальянских заводов. В последнее время, российские компании стаи выпускать вполне конкурентно способные котлы, имеющие огромную популярность, благодаря низкой стоимости.Выбор турбо котлов по надежности, возглавляет Buderus, Bosch Gas, Protherm, Vaillant. На втором месте, находятся Baxi, Neva Lux, Arderia. Несколько хуже по качеству сборки и надежности, продукция корейских концернов: Navien, Daewoo, Kiturami, Hydrosta.

Сколько стоит турбированный котёл

Ценовая политика, во многом зависит от выбранного производителя. Двухконтурный турбированный газовый котел Buderus на 12 кВт, обойдется в 33-35 тыс. руб. Отечественный аналог, можно купить, начиная от 20-25 тыс. руб.Корейское оборудование, продается исключительно в комплектации «премиум». За котел, снабженный погодозависимой автоматикой, придется заплатить цену немецкого котла в базовой минимальной комплектации, 35-40 тыс. руб.

Требования для установки турбированного отопительного котла

Перед монтажом турбированного котла, обязательно изготовление проектной документации. Документы делают, даже, если планируется поменять старое атмосферное на современное турбированное котельное оборудование.При установке, ориентируются на действующие СНиП, требования экологической безопасности по вредным выбросам и санитарным нормам. Принимают во внимание правила ППБ.Основными нормами установки являются:Установить турбо котел можно и самому. Но любые нарушения, сделанные во время монтажа, отразятся на работоспособности агрегата и приведут к отказу производителя в гарантийном обслуживании.

Требования к помещению для установки турбо котла

Строго говоря, нормативные требования по установке газового турбированного котла отопления, до сих пор не изложены. В большинстве случаев, газовщики пользуются устаревшими требованиями СНиП к котельному помещению и отопительным установкам. Помощь к пониманию действующих норм, оказывают СП 55.13330 (СНиП 31-02-2001), СП 89.13330 (СНиП II-35-76), СП 62.13330 (СНиП 42-01-2002), и СП 41-104-2000.Вкратце, требования оговаривают следующее:Требования к работе газового турбо котла, могут меняться, в зависимости от региона и трактовке существующих нормативных документов. Поэтому, перед установкой и началом эксплуатации данного оборудования, стоит получить разъяснение в местном отделении Газнадзора.

Требования к дымовым и вентиляционным каналам

Системы удаления дымовых газов для турбированных котлов, выполняются двумя способами. Современные модели, имеют конструкцию, эффективно работающую с коаксиальными дымоходными каналами.В большинстве случаев, дымоход для турбированного котла на газе, должен быть коаксиального типа. Нормы монтажа и подключения оговариваются в инструкции по эксплуатации, а также в регламентирующих документах:

• Горизонтальный дымоход – при установке должны быть соблюдены расстояния: горизонтальный участок не более 3 м, вертикальный, не более 1 м. Длина горизонтального участка дымохода, в крайних случаях, может быть увеличена до 5 м. До ближайшего строения, от оголовка трубы, оставляют не менее 3-5 м.Уровень дымохода над землей, рассчитывают исходя из того, чтобы выходящие продукты сгорания оказывали минимальное влияние на пешеходов.
• Коаксиальный вертикальный отвод продуктов сгорания – допускается применение индивидуальной и коллективной системы дымоотведения. Длина дымохода рассчитывается с учетом необходимого возвышения над уровнем кровли. Для увеличения характеристик тяги, устанавливается дефлектор.

Помимо специфических требований, существуют общие нормы установки дымоходов, обеспечивающие работоспособность системы удаления продуктов сгорания:

• Удаление продуктов сгорания и забор воздуха, осуществляется принудительным путем. При отключении электропитания, газовый турбо котел, будет работать еще небольшой промежуток времени, пока автоматика не даст сигнал на выключение. По этой причине, обеспечивают котельное оборудование системой бесперебойного питания.Подключение к электрической сети, выполняется через ИБП с запасом мощности, достаточной для поддержания работы в автономном режиме, в течение суток.

Тип дымохода выбирается, в зависимости от характеристик отапливаемого здания и уже предусмотренной системы вентиляции, и дымоотведения.

Мнения о котлах с турбонаддувом

Оптимизация теплоснабжения при работе котельной установки с газовыми турбинами, имеет свои положительные и отрицательные стороны. Общее представление о минусах и плюсах решения, можно узнать, изучив реальные отзывы потребителей о данной модели отопительного оборудования.Опыт эксплуатации тех потребителей, которые уже какое-то время используют турбированные котлы для отопления, позволит учесть преимущества и недостатки и продлить срок эксплуатации котельного оборудования.

Преимущества турбо котлов

Как показывают отзывы, турбо котлы имеют следующие достоинства:

Недостатки турбо котлов

Судя по отзывам, существует всего два недостатка, на которые следует обратить внимание:В остальном, турбо котлы, практически не имеют аналогов, особенно, что касается их экономичности и производительности. Низкие требования к установке, позволяют монтаж в многоэтажном доме, в помещении с ограниченной площадью.</li>

Ассортимент моделей газовых котлов на рынке довольно широк. Они отличаются функциональностью, способом установки, экономичностью. Чтоб выбрать атмосферный или турбированный газовый котел, следует заранее разобраться в преимуществах каждого вида. Надо выяснить, какой тип окажется оптимальным для индивидуального отопления.

Все о специфике работы оборудования с открытой и закрытой камерой сгорания вы узнаете из предложенной нами статьи. Мы познакомим с практическими качествами, плюсами и минусами эксплуатации. С учетом наших рекомендаций выбор оборудования для обустройства загородной собственности будет существенно проще и легче.

 Отличия атмосферного газового котла от турбированного

Газовое оборудование, на основе которого сооружают автономные отопительные системы, на рынке представлено двумя вариантами. Потребитель сейчас может приобрести или турбированный или атмосферный (дымоходный) тип.

Первая группа оснащена коаксиальным дымоходом, а также закрытой камерой сгорания. Благодаря минимальным требованиям к системе вентиляции его можно устанавливать в многоквартирных домах. Для эксплуатации атмосферного котла необходим традиционный дымоход. Его устанавливают в малоэтажных частных постройках.

Основные различия между атмосферным и турбированным типом котла заключается в конструкции и принципе действия газовой горелки

В основной рабочий узел атмосферного газового котла, который относится к открытому типу, воздух забирается из помещения. Процесс горения с традиционным выделением его продуктов происходит открыто, потому для установки атмосферного оборудования обустраивают котельную, отделенную от жилой зоны дома.

Горелка атмосферного типа — это набор небольших сопел, через которые под давлением проходит газ. Во время горения нужное количество воздуха поступает в камеру, что усиливает пламя. В результате во время подогрева воды в системе атмосферный котел тратит минимум топлива. Вывод дыма осуществляется через выполненный из нержавейки дымоход.

Открытая горелка в процессе работы выжигает кислород из воздушной массы котельной. Даже если учесть, что это априори нежилое помещение, требуется устройство мощной вентиляции. Ведь постоянное поступление воздуха требуется для нормального горения

В турбированном котле предусмотрена закрытая камера сгорания. Кислород загоняется в камеры через коаксиальную трубу вентилятором. Установка оборудования возможна в любом месте.

Особенность настенного турбированного котла — камера сгорания выполнена из меди, что ограничивает мощность до 35 кВт. В напольных котлах она из чугуна, что позволяет значительно увеличить мощность.

Атмосферные разновидности газовых котлов нуждаются в подключении к стандартному дымоотводу с вертикальным каналом. Турбированные можно оснастить коаксиальным дымоходом – он проще и дешевле в установке

Обзор турбированных газовых котлов

Для обогрева небольших квартир и офисов оптимальным выбором станет турбированный газовый котел. Он безопасен, прост в эксплуатации и безотказен. Стабильно обеспечивает потребителей нагретой водой в нужном им объеме.

Его преимущества перед атмосферным:

• если мощность до 60 кВт, место монтажа не имеет значения;
• для горения не забирается воздух из помещений;
• продукты сгорания выводятся посредством вентилятора на улицу через дымоход;
• высокое КПД позволяет использовать меньше топлива.

Котлы турбинированного типа совершенно безопасны и могут быть установлены в любом помещении.

Закрытая горелка газового котла намного безопасней открытого варианта. Во время ее работы продукты переработки газообразного топлива не попадают в помещения. Кислород не выжигается

Конструкция и особенности эксплуатации

Основные конструктивные компоненты котла с закрытым вариантом горелки:

• газовая горелка;
• вентилятор;
• ГВС теплообменник;
• вмонтированный расширительный бак;
• отопительный теплообменник;
• насос циркуляционного типа;
• датчики температуры;
• газовый клапан;
• системы безопасности;
• коаксиальный дымоход;
• электронный блок управления.

Установка такого котла должна производиться на наружной стене дома или возле вентиляционной шахты. Несмотря на то, что стоимость турбированной модели выше атмосферной, можно сэкономить на оборудовании котельного помещения и устройстве традиционного дымохода.

Большинство двухконтурных агрегатов прекращают обогрев помещения во время подачи горячей воды. Вопреки мнению большинства, теплоноситель не успевает остыть и температура в апартаментах сохраняется.

Турбированные котлы оснащены режимом «Лето». В этом случае горячая вода подается автономно от системы отопления – это веский аргумент в пользу приобретения модели с закрытой горелкой.

Преимущества турбированных котлов:

• забор воздуха для нагрева производится не из помещения, а с улицы:
• герметичная камера сгорания;
• не нужно устанавливать дымоход;
• нет необходимости в строительстве котельной (установка может быть проведена в любом помещении);
• компактные размеры;
• высокое КПД и низкие энергозатраты;
• высокая производительность (в среднем за минуту нагревается 10 литров воды);
• автоматизированная работа и электронная система управления;
• высокая безопасность;
• простота эксплуатации.

В числе недостатков значится высокая стоимость оборудования и деталей для ремонта и зависимость от поставок электроэнергии.

Модели с закрытым типом горелки

Для поступления нагретой воды в радиаторы отопления используется одноконтурный котел. В двухконтурных моделях предусмотрен второй нагревательный контур, предназначенный для подготовки горячей воды. Котел мощностью свыше 20 кВт позволит обогревать помещение и осуществлять подогрев воды.

Однако напольный агрегат невысокой мощности, то его не стоит “перегружать”. Нагревать воду лучше газовой колонкой. По нормативам допускается ставить в одной котельной два отдельных котла: настенный и напольный. Один из них будет поставлять санитарную воду, а второй теплоноситель.

Двухконтурные модели делятся на котлы с битермическим теплообменником и раздельным. Первый используется для отопления и ГВС. Его недостаток — чувствительность к плохой воде. На нем быстро образуется накипь и производительность снижается.

Во время эксплуатации рекомендуется использовать порошок от накипи. Раздельный теплообменник выполняет те же функции, что и битермический, но менее чувствителен к воде.

Высокий КПД конденсационных котлов объясняется разумным использованием конденсата, тепло которого передается в отопительный контур

Конденсационные котлы кроме обычной генерации тепла дополнительно используют энергию, выделяющуюся во время работы оборудования при конденсации водяного пара. По сути этими моделями собирается конденсат, чтобы отдать его тепло приборам отопления. Такие котлы позволяют экономить до 17% газа, а КПД их достигает 108%.

Вы скажете, что КПД любого типа отопительного оборудования не может превышать 100%? Может, что и подтверждают конденсационные модели. Они частично дважды используют энергию, выделяемую при сгорании одной порции топлива.

В конденсационных котлах два теплообменника. Один из них греет воду или теплоноситель, второй собирает и готовит конденсат к последующему использованию

Обзор атмосферных газовых котлов

Основные характеристики атмосферных газовых котлов:

• мощность — от 20 до 60 кВт;
• большие габариты и вес;
• производительность — до 30 л/мин;
• средний показатель КПД — 79-92%;
• электронная панель управления.

Данная модель оборудована открытой камерой сгорания. Кислород забирается из помещения, где расположено оборудование, а продукты горения выводятся посредством дымохода. Негерметичность камеры сгорания проводит к тому, что часть газов попадает в окружающую среду и может вызвать отравление.

Газовое котельное оборудование с открытой горелкой категорически не подходит для установки в жилых помещениях. Даже при безукоризненно работающей дымоотводной системе риск поступления токсинов в воздушную массу исключать нельзя

Поэтому для атмосферных котлов оборудуют специальное помещение с хорошей вентиляцией.

Выбор места для установки:

• конструкция устанавливается в техническом здании;
• для мощных и габаритных моделей требуется здание с фундаментом;
• чтобы обеспечить достаточную тягу необходимо близкое расположение дымохода с минимальным изгибом;
• важно предусмотреть коммуникации для вывода коаксиального дымохода.

Работа атмосферного котла основана на нагреве материала теплообменника газовой горелкой.Он затем передает полученную энергию теплоносителю или подготавливаемой к употреблению воде.

Конструкция горелки:

• сопло;
• головка;
• регулятор воздуха;
• эжекционная трубка.

При частичном часть газа поступает напрямую, а другая часть с воздухом. При полном  — перед тем, как попасть в камеру сгорания, происходит полное смешивание газа с воздухом. В странах СНГ отсутствуют модели с полным смешиванием.

Горелка газового котла и принцип ее работы. До того, как воздух попадет на сопла, он смешивается с газом. Смешивание может быть полным и частичным

Горелки бывают одно и двухступенчатые, с плавным переключением скорости подачи топлива и модулируемые. Экономия расхода зависит от сложности конструкции. В некоторых моделях допускается использование дизельного топлива. Но цена на такие котлы значительно выше.

В комплектацию горелок входят датчики уровня СО2 и пламени. Если тяга будет недостаточной, пламя может затухнуть, что приведет к загазованности помещения. Подобная проблема наблюдается у самодельных конструкций, которые переделаны из твердотопливных котлов.

Преимущества атмосферных газовых котлов:

• стабильная работа даже при незначительном давлении газа (следует участь, что в этом случае быстрее выходят из строя элементы подачи топлива);
• для эффективного горения смеси дополнительная подача воздуха не требуется;
• бесшумная работа;
• простота эксплуатации.

Есть и существенные недостатки. Самый главный – возможность утечки угарного газа и возгорания. Потому котельное оборудование с открытой разновидностью газовой горелки требует отдельного помещения (невозможность установки в квартирах).

Виды атмосферных газовых котлов

Отопительное оборудование различается между собой:

• габаритами плюс напрямую связанным с размерами весом;
• мощностью;
• КПД.

Максимальная мощность настенных моделей атмосферных котлов — 36 кВт. Этот показатель обусловлен особенностями конструкции.

Для выбора оптимальной мощности следует учесть площадь помещения и факторы возможной потери тепла (окна, холодные пол и стены). Рекомендуется выбирать котел, который способен отопить площадь на 25% больше фактической.

Мощность котла подбирают так, чтобы на каждые 100 кв.м приходилось минимум 10 кВт плюс 25% от полученного результата

Помимо мощности при выборе котла следует обратить внимание на КПД. Этот показатель демонстрирует, какой объем энергии требуется для разогрева воды, а сколько сгорает. Средние показатели для атмосферных котлов — 80-90%. Более дорогие модели обеспечивают максимальный эффект — до 97%.

В конденсационных котлах КПД 100%. Дело в том, что отработанный газ разогревается до 110°С. В турбированных агрегатах этот показатель на уровне 55 °С. В конденсационных — 30°С.

Напольные и настенные виды оборудования

Напольная конструкция отличается высоким весом — до 100 кг. Для ее установки необходимо много места, а монтаж трудоемкий, сложный и дорогой. Большинство напольных атмосферных котлов не греют воду для подачи в смесители. Во время работы напольный агрегат сильно шумит, а дымоход требует регулярной очистки.

Положительные стороны:

• высокая мощность;
• долговечность;
• отсутствие электроники.

Настенные обогреватели обладают меньшими размерами и весом (до 50 кг). Такие котлы преимущественно двухконтурные. Модель более простая в установке и не занимает много места. Расположить котел можно в любом месте помещения. Настенные атмосферные котлы бывают одноконтурные и двухконтурные.

Как напольные, так и настенные котлы выпускают для обслуживания одного или двух контуров. Однако если позволяет место, лучше взять два: напольный одноконтурный для отопления и колонку для подготовки горячей воды

Недостаток — настенный котел зависит от электроники. Если что-то перегорит, вы лишитесь горячей воды и отопления. Установка котлов производится преимущественно в небольших квартирах и домах.

Турбированные модели используют воздух с улицы, который поступает через коаксиальную трубку. В отличие от атмосферных котлов их можно устанавливать на кухне, в ванной и других жилых помещениях. Это оптимальный вариант для отопления квартиры или негабаритного дома.

Выбирая между турбированным и атмосферным котлом, в пользу первого говорят несколько факторов:

• не нужно выделять площадь под котельную, что привлекает владельцев небольших домов;
• может работать абсолютно автономно;
• оптимален для обслуживания малогабаритных объектов.

Атмосферные котлы устанавливаются когда:

• нужно обгореть большое здание;
• необходима вероятность использования нескольких видов топлива;
• отсутствует возможность подключения к электросети.

В частных домах, оборудованных кирпичным дымоходом, его нужно загильзовать кислотостойкой трубой. Если этого не сделать, то образовывающийся конденсат будет разрушать трубу.

КПД атмосферных агрегатов ниже, чем у турбированных. Они тяжелее, зачастую требуют устройства усиления или устройства дополнительного фундамента в котельной. Однако они надежней в работе и гораздо реже огорчают поломками

В атмосферном котле (конвекционном) для сжигания газа предусмотрена открытая камера. Подключается данная модель к стандартному дымоходу. Воздух забирается из помещения, в котором установлено оборудование.

К установке оборудования с открытой камерой сгорания предъявляются высокие требования. Котлы атмосферного типа запрещено устанавливать в домах, этажность которых превышает 9 уровней.

В турбированном котле камера сгорания герметично закрыта. Забор отходов происходит принудительно, Давление нагнетается турбиной или вентилятором. Воздух из помещения, где установлено оборудование, не сжигается.

Согласно техпаспорту, котел может располагаться в ванной, на кухне, спальне, рядом со счетчиком. Его даже можно спрятать в специально оборудованную нишу. Дымоотделение осуществляется через коаксиальный дымоход.

Вывод: главное отличие атмосферного газового котла от турбированного заключается в принудительном заборе и отводе отработанного воздуха, требующегося в качестве источника кислорода для работы горелки.

Как выбрать котел?

При выборе газового котла анализируют три основных параметра: все технические характеристики, надежный и проверенный производитель, стоимость. Обязательно следует проанализировать помещение, в котором будет установлено оборудование. Первым делом следует обратить внимание на мощность и функционал техники.

Критерии для грамотного выбора

Важные характеристики:

1. Производительность. Расчет производится после анализа площади помещения и возможной теплопотери.
2. Число обслуживаемых контуров. Если необходим обогрев помещение и горячее водоснабжение, выбирают двухконтурный котел с парой теплообменников. Если ГВС не нужно, то достаточно одноконтурного котла. В новых двухконтурных отопительных приборах предусмотрен режим «Зима/Лето».
3. Материал, из которого изготовлен теплообменник. Для первичного контура используют сталь или чугун, а для вторичного медь и алюминий. От материала зависит срок эксплуатации, теплопроводность и стоимость.
4. Автоматика. Она предусмотрена в двухконтурном турбированном котле. Бывает двух видов: стандартная и погодозависимая. В новых моделях встроен выносной блоки управления. Модель может быть дополнительно укомплектована дистанционным оповещением. Расход газа зависит от количества функций автоматики.

Лучшие модели газовых котлов производят немецкие компании. На втором месте по популярности находится итальянская и французская продукция. Россия также стала поставлять конкурентоспособные котлы, отличающиеся низкой стоимостью.

Самые надежные котлы фирмы Baxi, а также Vaillant Turbo TEC, Viessmann, Vaillant Atmo TEC. На втором и третьем месте находятся модели от Neva Lux и Arderia. Невысокие показатели надежности и качества сборки у корейской продукции от Navien, Hydrosta, Daewoo и Kiturami.

Требования к проведению монтажа

Самые высокие требования предъявлены к установке атмосферных котлов. Монтаж и подключение производят только представители газовой компании, с которой заключается договор на дальнейшее обслуживание и техосмотр оборудования. Все соединяющие узлы должны быть выполнены идеально, предельно герметично.

Установку турбированного котла можно произвести и самостоятельно. Но нужно учесть, что малейшее нарушение приведет к снижению работоспособности, а производитель откажется от гарантийного обслуживания

Турбированные модели не настолько требовательны, но собственноручное подключение также особо не рекомендовано. Особенно, если по вине неопытного исполнителя в газопровод попадает вода. Есть важное условие — безупречное выведение дымоотводных каналов на улицу.

Выводы и полезное видео по теме

Видео #1. Рекомендации теплотехника будущим покупателям газового отопительного оборудования:

Видео #2. Мнение эксперта: возможно ли подключение котла с закрытой горелкой к обычному дымоходу:

Видео #3. Ценные рекомендации по подбору мощности газового котла:

Выбирая между турбированным и атмосферным котлом, нужно учитывать особенности строения и нюансы, характерно проявляющиеся во время эксплуатации. С ними и техническими характеристиками конкретной модели следует обязательно ознакомиться перед совершением покупки. Надеемся, что представленная нами информация окажет действенную помощь.

Хотите рассказать о том, как выбирали газовый котел для обустройства загородной собственности или квартиры? Поделитесь, какой тип котла вы предпочли, раскройте секрет, почему. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

Используемые источники:

• https://gradusplus.com/kotly/gazovye/turbirovannye/
• https://idoit.ru/2018/01/10/gazovye-kotly-dymohodnye-i-turbirovannye/
• https://strojdvor.ru/otoplenie/kak-ustroeny-turbirovannye-gazovye-kotly-dlya-otopleniya/
• https://avtonomnoeteplo.ru/otopitelnye_kotly/20-gazovye-otopitelnye-dvuhkonturnye-kotly.html
• https://sovet-ingenera.com/otoplenie/kotly/atmosfernyy-ili-turbirovannyy-gazovyy-kotel.html
