Дизельный котел отопления – профессиональный отопительный прибор

Содержание статьи:

Выбор энергоносителя является важнейшим этапом проектирования системы отопления. Традиционно для этого использовались твердое топливо (дрова, уголь) и природный газ. В последнее время широкое распространение получили системы, работающие на дизельном топливе. При этом важно учитывать основные параметры, делаем отопление частного дома соляркой своими руками: котлы, расход, схемы температурный режим работы. Сначала нужно ознакомиться со спецификой конструкции котла.

Особенности обустройства отопления на солярке

Схема котла на солярке

Работа устройства отопления на дизельном топливе практически полностью идентична функционированию автомобильного двигателя. Все автономные котлы отопления на солярке должны иметь специальную горелку. Она же является источником тепловой энергии.

Конструктивно горелка состоит из следующих элементов:

• Подающая магистраль. Обеспечивает поступление топлива в зону его сгорания;
• Турбина. Предназначена для создания давления;
• Форсунка служит для распыления солярки, в результате этого образуется горючая смесь;
• Приборы регулирования мощности и контроля за состоянием пламени.

Многие котлы отопления на солярке имеют картер, куда стекаются отходы процесса горения. Это является спецификой дизельного топлива, так как уровень минеральных осадков после его сгорания на несколько порядков выше, чем у обычного газа.

Примечательно, что можно использовать обычный котел. Для этого габариты дверцы камеры сгорания должны соответствовать монтажным размерам горелки. Таким образом отопление на солярке можно сделать на базе уже существующей системы. Для этого необходимо провести определенную модернизацию.

Хранение солярки: обзор вариантов

Основной задачей перед собственником дома с отоплением на солярке является организация хранения топлива. Работа дизельного котла подразумевает большой расход энергоносителей. Поэтому необходимо обеспечить соответствующие условия для безопасного содержания оптимального объема топлива. Для этого можно использовать два вида емкостей – открытого и закрытого монтажа.

Поверхностные пластиковые бочки

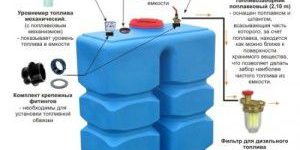

Пластиковые емкости для хранения солярки

Они представляют собой конструкции, изготовленные из полиэтилена или ПВХ. Максимальный рекомендуемый объем для отопления на солярке своими руками составляет до 1000 л. Обязательно комплектуются поплавковым уровнем, герметичной крышкой и топливозаборником.

Такие емкости применяются для хранения небольшого объема топлива. Чаще всего – в загородных дачах или домах с относительно малой площадью.

Подземные резервуары

Подземная емкость для хранения дизельного топлива

Предназначены для хранения до 20 тыс. литров топлива. До недавнего времени изготавливались только из оцинкованного железа. Но появление химически устойчивого пластика дало возможность сделать более легкие и доступные по стоимости конструкции.

Пластиковая бочка устанавливается в специальный котлован на расстоянии не менее 5 метров от фундамента здания. Таким способом отопление частного дома соляркой будет не только эффективным, но и безопасным. В отличие от небольших емкостей, подземное хранилище комплектуется насосной станцией.

Помимо датчиков уровня обязательно должны присутствовать сигнализаторы утечки топлива. Для заполнения бочки необходима доставка солярки для отопления, осуществляемая силами специализированных компаний по продаже ГСМ.

Выбор горелки на солярке

Конструкция дизельной горелки

Горелка является основным элементом системы отопления соляркой. Отзывы помогу создать объективное мнение о ее качестве и долговечности работы. Но помимо этого необходимо знать основные технические параметры устройства.

Главным критерием выбора является мощность. Она напрямую зависит от площади отопления частного дома соляркой. Рекомендовано использовать соотношение – на 10 м2 помещения необходимо вырабатывать 1 кВт тепловой энергии. Такой показатель обязательно учитывается для отопление на солярке, сделанной своими руками. Но это правило применимо только при хорошей теплоизоляции дома. Для обеспечения запаса мощности к полученной цифре необходимо добавить 15-20%. Но следует помнить что это напрямую повлияет на расход солярки на отопление дома.

Помимо этого показателя при выборе учитывают такие факторы.

• Габаритные размеры горелки. От этого зависит возможность монтажа устройства в котел;
• Режим работы. Одноступенчатые модели функционируют только на постоянной мощности. Для двухступенчатых есть возможность регулировки степени нагрева – максимальная и средняя. Модульные являются оптимальными, так как варианты отопления дома соляркой у них различны – начиная с минимального значения и заканчивая 100% нагревом теплоносителя;
• Цена. Наиболее популярные горелки LAMBORGHINI имеют стоимость в пределах от 20 до 40 тыс. руб.

Также важно обращать внимание на возможность перехода с дизельного топлива на отработанное машинное масло. Для этого в конструкции должна быть предусмотрена функция замены форсунки модели с большим диаметром сопла.

Расчет потребления солярки котлом отопления

Для вычисления расхода солярки на отопление дома необходимо знать номинальную мощность горелки. В среднем, для вырабатывания 10 кВт энергии потребуется в среднем 1 кг топлива, т.е. при работе в максимальном режиме 24 кВт котла в час будет расходоваться примерно 2,4 кг солярки.

Поэтому нужно очень тщательно подбирать температурный режим нагрева теплоносителя и как следствие – степень нагрева автономного котла отопления на солярке. Если оборудование будет функционировать круглосуточно на максимальной мощности, то потребуется как минимум 29 кг солярки. Учитывая возросшую стоимость топлива это непозволительная роскошь. Для уменьшения этих затрат можно предпринять такие меры:

• Приобретение модульной горелки. Она способна точно регулировать уровень подачи топлива для оптимального нагрева теплоносителя;
• Выбор низкотемпературного режима работы. Это способствует не только снижению расхода солярки, но и позволит создать эффективную систему водяного теплого пола;
• Приобрести радиаторы с максимальной теплоотдачей. Для них котел отопления на соляре будет меньше расходовать энергии для компенсации тепловых потерь на прохождение тепла через материал изготовления радиатора. Лучше всего устанавливать биметаллические модели.

Также немаловажную роль играет периодичность доставки солярки для отопления. Рекомендуется установить емкость, объема которой хватит на весь отопительный сезон. В нашем случае при условии 12 часовой работы системы это составит 1,2*12*90=1296 л.

Специалисты советуют приобретать емкость с запасом – 1500 л. В таком случае доставку солярки для системы отопления можно будет осуществлять 1 раз в год перед отопительным сезоном.

Обзор котлов отопления на солярке

Пример установки котла на солярке

Для более эффективной работы отопления на солярке можно приобрести специальный котел. Подобные модели отличаются повышенными показателями КПД, так как их конструкция, а в частности – теплообменник, рассчитаны для работы на жидком топливе.

Установка горелки в обычный твердотопливный котел не всегда создаст нужный уровень нагрева теплоносителя. Поэтому рекомендуется приобретать заводские модели.

Котлы Kiturami

Одни из самых популярных производителей котлов отопления, работающих на солярке. Эта южнокорейская компания специализируется на выпуске отопительного оборудования. Наиболее популярными моделями в настоящее время являются:

• TURBO-17 – двухконтурный котел с номинальной мощностью 19,8 кВт. Производительность ГВС для него составляет 7,1 л/мин. Стоимость – 39 тыс. руб;
• TURBO-30U. Самая мощная модель в линейке товаров. Ее работа дает возможность обеспечить теплом дом до 250 м². Стоимость – 57 тыс. руб.

Все эти модели имеют напольный монтаж, характеризуются простым монтажом, а также возможностью установки коаксиального дымохода.

Котлы Fondital

Бесспорное качество итальянского бренда подтверждено спросом покупателей. Компания сделала акцент на оптимальную комплектацию, что положительным образом сказалось на функциональности:

• Capri BTF 33. Полезная мощность – 33 кВт. Материал изготовления теплообменника и корпуса – чугун, что положительным образом влияет на срок эксплуатации. Преимуществом является встроенный расширительный бак на 130 л. Стоимость – 74 тыс. руб;
• CAPRI BTF 23. Полностью аналогичен вышеописанному за исключением мощности. Она составляет 23 кВт.

Единственным недостатком этих моделей является отсутствие контура для горячего водоснабжения. Однако его успешно заменяет вместительный бак.

Еще одним преимущество покупки заводских моделей является возможность взять информацию от производителя о том, как правильно сделать отопление частного дома соляркой своими руками: котлы, расход, схемы и другие полезные данные.

Монтаж отопления на солярке своими руками

Схема отопления 2-х этажного дома

Установка котлов отопления, работающих на солярке, должна начинаться с составления схемы. Она должна включать в себя месторасположение устройства в доме (котельной), разводку труб для подачи теплоносителя в радиаторы и элементы защиты системы.

При этом нужно учесть следующие факторы:

• Место хранения топливных емкостей должно быть организовано согласно нормативных документов. Это напрямую влияет на безопасность эксплуатации;
• Для домов с большой площадью рекомендуется применять коллекторную систему;
• Дымоход лучше всего применять из оцинкованного железа, так как уровень сажи при отоплении дома соляркой будет на порядок выше, чем у твердотопливного или газового.

Если делается отопление на солярке своими руками – нужно быть очень внимательным при выборе горелки или котла. Их номинальная мощность должны соответствовать рассчитанным параметрам всей системы.

При анализе отзывов отопления соляркой часто говорят о повышенном уровне шума. Это связано с работой вентилятора горелки. Поэтому рекомендуется располагать отопительный котел на максимальном расстоянии от жилых помещений. Идеальный вариант – обустройство отдельно стоящей котельной.

Подробнее об особенностях устройства дизельного котла можно узнать из обзора модели Kiturami TURBO-30U:

Дизельные отопительные котлы имеют такую же производительность, как и их газовые собратья.

Поэтому они довольно востребованы на рынке отопительных приборов, хотя и имеют несколько существенных недостатков, ограничивающих область их применения.

Как выбрать экономичный дизельный котел?

Если рассматривать котел на дизельном топливе с точки зрения экономии, то это весьма выгодное капиталовложение сравнительно с электрическими и газовыми аппаратами, потребляющими много электроэнергии и газа, увеличивая тем самым себестоимость котла и его установки.

Но сейчас производится много универсальных моделей, которые сконструированы по многофункциональному принципу – электричество, газ, твердое топливо и жидкое топливо.

Конечно, комбинированные котлы отопления стоят недешево, поэтому как самый выгодный вариант отопления, остается все-таки котел отопления на дизельном топливе.

Достоинство дизельного котла:

• небольшие габариты
• малое потребление топлива
• высокий КПД и коэффициентом теплоотдачи.

Обобщая их положительные качества, можно сделать вывод, что котлы капельного действия для отопления на дизельном топливе минимизируют расход ДТ.

Дизельный котел для отопления дома без недостатков нельзя себе представить, но приобрести агрегат с минимальным их количеством вполне возможно.

К сожалению, недостатки дизельных котлов для отопления есть, и будут существовать:

1. Чтобы установить дизельный котел, понадобится оборудовать отдельное помещение с хорошей вытяжкой. Иначе сильный запах ДТ, керосина и выхлопных газов будет слышен по всему дому.
2. При работе котла со временем образуется много копоти и сажи, и чистить дымоход необходимо практически каждый день.
3. Необходим большой запас топлива и емкости для его хранения. Для этого необходимо выделить помещение, оборудованное по всем правилам техники безопасности, а для дозаправки емкостей понадобится подъезд для автозаправщика. То есть, вам нужно будет иметь два отдельных помещения или здания для обеспечения правильной и безопасной работы котла на ДТ.

Перед тем, как купить дизельный котел, рекомендуется рассчитать номинальный и максимальный расход топлива. Формула проста – мощность горелки котла умножается на коэффициент 0,1. Это значение и будет тем количеством топлива, которым необходимо запасаться на зиму.

Также не поленитесь и почитайте отзывы о дизельных котлах отопления. Это поможет вам не наступить на грабли при покупке, и сэкономить деньги и нервы.

Какой расход топлива?

Автономность дизельного котла отопления – это его явное преимущество, а удобство пользования и работа на солярке делают его самым экономичным агрегатом.

Установка такого котла не потребует от вас получения специального разрешения.

Но горючее необходимо будет хранить в специальных топливных емкостях.

Объем будет зависеть от полной площади отапливаемых помещений.

Исходя из практических наблюдений, объемы топливных резервуаров нужны в пределах от 3 до 12 тонн на отопительный сезон (6-8 месяцев).

Топливные резервуары обычно устанавливаются в отдельном помещении, здании или за пределами здания. Правила пожарной безопасности требуют, чтобы емкости были заглублены в грунт, если это позволяют геологические условия местности.

Заглублять резервуары нужно еще по нескольким причинам – если грунтовые воды расположены близко, то весной почти пустая емкость может приподняться, а на морозе увеличивается вязкость соляры, возрастают суточные нагрузки на топливный насос, что приводит к быстрому выходу его из строя и большим затратам электроэнергии для перекачки ДТ.

Приблизительно рассчитать расход дизельного топлива можно по формуле, отражающей такое соотношение: тепловая мощность котла 10 кВт получается при расходе топлива в 1 кг/час.

Можно использовать и другую формулу: мощность горелки умножается на коэффициент 0,1. Результат – количество дизтоплива в килограммах, которое будет расходовать котел за 1 час.

В качестве примера можно рассчитать приблизительный расход дизтоплива для отопления здания общей площадью 150 м2. Мощность котла на дизельном топливе для обогрева дома – 15 кВт. Простой расчет показывает:

15 х 0,1 = 1,5 кг/час

То есть, на полной мощности горелки котел израсходует 1,5 кг солярки за 1 час, а за сутки:

24 х 1,5 = 36 кг.

Делаем акцент на то, что на полную мощность котел работает не весь отопительный сезон, а только около 100 дней, и еще столько же – с 50% мощностью. Получаем после простых расчетов:

(100 х 36) + (100 х 18) = 5200 кг

То есть – немного больше 5 тонн дизельного топлива. Если соблюдать все условия эксплуатации и содержания дизельного котла, то он прослужит более 50 лет.

Не хотите возиться с соляркой? Приобретите более цивилизованное и “чистое решение” : котел отопления газовый двухконтурный.

Или используйте современную газогенераторную печь. О том насколько она эффективнее и почему стоит выбрать именно её – в нашем мини обзоре

Как сделать своими руками котел на дизельном топливе

Сконструировать котел своими руками несложно. Первое, что вам нужно сделать – приобрести все необходимые материалы и сделать чертежи котла. Подготовьте сварочный аппарат, УШМ (болгарку) и бочку из металла объемом 200 литров.

Можно сделать бочку и из листового металла – для этого возьмите обрезки толстостенной трубы с диаметром от 5 сантиметров и длиной от 80 до 100 сантиметров.

Следующая задача состоит в том, чтобы внутри этой емкости сварить три опоры на 3-х уровнях, параллельно земле. Для этого возьмите 3 обрезка арматуры диаметром 14-16 миллиметров и длиной 3 сантиметра. Для чего нужны эти уровни:

• Первый – для монтажа самой печи.
• Высота второго уровня рассчитывается, исходя из предполагаемой высоты поддувальной дверцы в котле.
• Третий уровень располагается от верха трубы в 20 сантиметрах.

Дно котла – это цельнометаллический круг толщиной четыре миллиметра и больше. Дальше необходимо изготовить колосники.

Стандартный колосник – это чугунная решетка, через которую воздух проникает под топливо, также колосники служат для выброса золы из камеры котла.

Для того чтобы сделать колосник своими руками, нужно будет сделать металлический круг максимальной толщины с прорезями.

Опора для обогревающих камней или для емкости с теплоносителем – крышка котла. Чтобы ее изготовить, необходим металлический круг толщиной 5 и больше миллиметров.

По центру этого круга проделывается отверстие для крепления переходного кольца трубы дымохода. Опоры для перегородок размещаются строго друг над другом.

Дальше монтируется отверстие под печные дверки. Проделывается прорезь сбоку трубы, в нижней ее части. Глубина короба под дверки будет зависеть от толщины стены.

Через стену делается топка котла. Внутри короба делается перегородка, которая разделяет зольный и топочный отсеки. Перегородка для колосников расположена внутри котла.

Прочитайте также: котел на отработке своими руками. Похожий принцип работы.

Или другой более простой вариант печи работающей на отработанном масле, инструкция которой можно прочитать по адресу: https://obogreem.net/otopitel-ny-e-pribory/pechi/pech-na-otrabotannom-masle.html

Установка котла

Сначала приваривается короб. Нужно обеспечить, чтобы короб, который проходит в стене, выходил на улицу или в топочное отделение. Дальше устанавливается дымоходная труба, и выкладываются камни на верхней крышке котла. Затем на фундамент монтируется сам котел.

Если предусматривается водяное отопление, то разводку труб можно будет сделать уже после установки дизельного котла и емкости для теплоносителя вместо камней.

Для того чтобы изготовить топочный экран, обычно используется огнеупорный кирпич. Экран выстраивается разными способами.

Например, можно обложить котел кирпичом со всех сторон или построить топочный экран в виде обыкновенной стены, но шире котла на 50-60 сантиметров.

Нижняя часть топочного экрана по правилам должна иметь отверстия, по которым будет циркулировать воздух.

Практически, для того чтобы построить котел на дизельном топливе своими руками, совершенно не обязательно знать все тонкости и нюансы его построения и уметь слишком много.

Схема работы и сборки котла довольно проста, и в ней может разобраться даже непрофессиональный печник без специального образования и опыта. Имея подручный материал, необходимые инструменты и желание, всегда можно добиться желаемого результата.

В регионах, где есть проблемы с поставками газа, очень популярными являются твердотопливные котлы. Наряду с ними, конкурируют жидкотопливные агрегаты, работающие на солярке, поскольку по удобству использования они сравнимы с газовыми устройствами. Многие мастера делают такое отопление самостоятельно. В первую очередь, необходимо разобраться, каким образом можно сделать дизельную горелку своими руками. Она является ключевым компонентом.

1 Конструктивные особенности</span></h2>

Для совершения правильного выбора модели устройства или комплектующих для самостоятельного производства покупателю нужно знать ключевые факторы, на которые нужно обращать внимание. К ним в первую очередь можно отнести комплектацию, соответствие нормам, виды агрегатов, из чего они могут быть сделаны самостоятельно и тому подобное.

Дизельная горелка должна включать в себя такие ключевые элементы:

• топливный насос;
• манометр;
• форсунка;
• рассекатель;
• оборудование для розжига;
• ёмкость для подогрева топлива с предварительно установленными электронными нагревателями.

Такой набор является основным. Но это не значит, что в него не могут входить дополнительные элементы. К примеру, вакуумметр, датчик регулировки температуры и пламени, который будет давать сигнал о прекращении подачи топлива, когда огонь потухнет. Вакуумметр фиксирует уровень сажи и азота в продуктах горения.

Использовав такое устройство на отработке, можно не только существенно сэкономить бюджет на оплату счетов за отопление, но и избавиться от ненужного использованного масла. Если к дому не подключена газовая магистраль, то горелку лучше вмонтировать в котёл и сделать водяной контур. Таким образом, можно полностью закрыть проблему с отоплением.

‘ >Супер пушка 1 Дизельная пушкаРекомендуемИзготовление своими руками мазутной горелки Бабингтона

2 Принцип действия</span></h2>

Принцип действия самодельной горелки на солярке довольно простой. В первую очередь, солярка с помощью насоса и созданного давления перекачивается по трубопроводу из ёмкости непосредственно в горелку. Впрыск происходит форсункой. При этом солярка или отработка очищается с помощью фильтра, установленного перед насосом. В корпусе имеется камера предварительного нагрева, где топливо нагревается и делается более текучим. Дальше в работу подключается форсунка. В ней происходит смешивание топлива с воздухом и впрыск его наружу. На выходе образуется своеобразный туман из такой смеси, которая горит как факел.

В более усовершенствованных моделях имеется свеча розжига. С её помощью горелка начинает работать без участия человека, подобно автомобильной свече в бензиновом двигателе. Главным достоинством таких устройств можно считать возможность работы на нескольких видах жидкого топлива, к которым можно отнести:

• отработанное масло;
• солярка;
• керосин;
• биотопливо;
• мазут;
• печное топливо;
• смесь дизельного топлива с другими веществами.

Любое вещество из списка имеет довольно высокую калорийность. В связи с этим им не нужно много запасаться на зимнее время. Конечно, всё относительно.

Из-за калорийности топлива оно также обеспечивает хорошую производительность котла. Разумеется, что для работы горелки нужно электричество. Это следует учитывать тем пользователям, которые имеют проблемы с поставками электричества.

РекомендуемОсобенности изготовления пеллетной горелки своими руками

3 Разновидности моделей</span></h2>

Отличаться такие приборы могут по разным параметрам. Их разделить по критерию возможности регулировки мощности. Они бывают одноступенчатые, двухступенчатые и моделируемые.

‘ >Дизельная зажигалка своими руками (02.07.2016)РекомендуемУстройство, виды и принцип работы газовой горелки

3.1 Одноступенчатые и двухступенчатые агрегаты</span></h3>

Эти устройства являются самыми простыми из всех существующих. Характеризуются работой на одном уровне тепловой производительности, то есть мощности. Она постоянно одинаковая. Тепло в комнате можно регулировать только включением и выключением горелки время от времени.

Можно отметить существенный плюс устройства — доступная стоимость. Оно является одним из самых дешёвых по сравнению с аналогами. Минус — постоянная работа котла с одной тепловой нагрузкой в разных погодных условиях, перепадах температур. Это может привести к выходу из строя оборудования, в первую очередь, теплообменника. Поэтому использование одноступенчатой горелки непосредственно сказывается на долговечности отопительного оборудования в целом.

Двухступенчатые устройства работают в двух возможных режимах: с максимальной производительностью и средней. Последний можно использовать как основной в тёплое время года или же как дополнительный для плавного перехода на максимальную мощность. Устройства с двумя режимами стоят дороже одноступенчатых, но поскольку они работают в среднем режиме, отопительное оборудование будет служить более долгое время.

3.2 Модулируемые устройства</span></h3>

Эти модели являются самыми дорогими, но в ту же очередь функциональными. Их диапазон работы от десяти процентов до максимума. В связи с этим регулировка довольно обширная. Такие устройства не нуждаются в постоянном включении или выключении, а работают постоянно на том уровне производительности, которая нужна в настоящий момент. Это способствует не только снижению нагрузки на ёмкость для обмена тепла, но и не провоцирует перепад температур.

Кроме основных преимуществ, существуют и дополнительные. К ним можно отнести гораздо меньший расход топлива, так как одно- и двуступенчатые горелки работают на максимуме и нагревают теплообменник больше, чем требуется. Из-за этого увеличиваются теплопотери и расход топлива. При модулируемых устройствах такого эффекта нет, поскольку производительность регулируется, поэтому расход топлива минимальный.

‘ >Горелка своими руками

3.3 Другие виды</span></h3>

Такие устройства можно разделить и по другому параметру — способу подачи воздуха. Он нужен для приготовления кислородно-топливной смеси.

По этому критерию устройства можно разделить на:

1. 1. Надувные. Работают благодаря нагнетанию воздуха вентилятором. Такой способ эффективный, так как обеспечивается любое необходимое количество воздуха, и топливо сгорает до конца. Стоимость готовых устройств подобного типа довольно высока.
2. 2. Диффузионные. Это самая простая схема горелок, которая работает благодаря падению давления в потоке топливной жидкости. Поэтому и воздух засасывается системой. Но такой способ имеет и минусы. Кислорода зачастую недостаточно. В связи с этим топливо сгорает не полностью, что способствует появлению сажи.

Если котёл или теплогенератор имеет большую мощность, то он снабжается только надувными горелками.

4 Производство своими руками</span></h2>

Перед началом производства горелки на дизельном топливе своими руками нужно определиться и выбрать модель. Для начинающих мастеров можно посоветовать устройство Бабингтона. Это хороший вариант, так как имеет простейшую конструкцию, а работать может на многих видах топлива. Кроме этого, очищать отработку от примесей нет необходимости, и агрегат будет работать даже на таком топливе. Дизельную горелку своими руками по чертежам сделать проще всего, поскольку уже будут указаны все необходимые размеры, комплектующие и прочая информация.

4.1 Необходимые комплектующие</span></h3>

Основой горелки Бабингтонаявляется пустая деталь со сферической поверхностью. Могут применяться и наклонные формы. Внутри высверлено отверстие диаметром от 0,3 мм ровно по центру. Насос подаёт топливо на эту деталь, в результате чего на ней образуется тонкая плёнка. Также с помощью компрессора внутрь подаётся воздух под давлением от 2 до 4 атмосфер. В связи с этим некоторая часть плёнки из масла отрывается от поверхности и смешивается с воздухом, образовывая рабочую смесь.

В последующем остаётся только разжечь устройство, которое начнёт выдавать тепло. Это можно осуществить привычным способом с помощью бумаги, скрученной в трубочку, или искры. Для последнего метода дополнительно нужно вмонтировать автомобильную свечу в конструкцию. Оставшееся топливо, которое не сгорело, стекает в специальный поддон, а из него обратно в топливный бак.

Для того чтобы улучшить характеристики устройства и увеличить его производительность, дополнительно можно вмонтировать систему подогрева топлива в ёмкости для его хранения. Это позволит сделать топливо более жидким и текучим, соответственно, оно будет сгорать полностью и разжигаться сразу же. Коэффициент полезного действия увеличится в несколько раз.

Система фильтрации агрегату Бабингтона не нужна, поскольку работать он может и на отработке с примесями, при этом эффективность работы не уменьшается, а прибор от этого не ломается. Даже несмотря на это, всё же рекомендуется перед заливкой в ёмкость для топлива пропустить его через мелкую сетку.

‘ >Изготовление испарителя для дизельной горелки

4.2 Процесс изготовления</span></h3>

Основу можно сделать из крестовины или тройника диаметром 5 см. В обязательном порядке на патрубках должна быть резьба. В качестве сферической детали, на которую будет поступать воздух и топливо, можно использовать латунную ручку от дверей или сферическую гайку. Насос для масла можно взять от автомобиля, а компрессор для воздуха от старого холодильника. Для подачи воздуха и топлива нужно подготовить две трубки — из стали для воздуха, из меди для дизеля или масла. Обе диаметром 10 мм.

Медная трубка присоединяется к основе с помощью фитингов. Нужно устанавливать и регулирующий вентель на топливопроводе. Это позволит использовать разные виды топлива, а также уменьшать или увеличивать интенсивность горения.

При производстве горелки на солярке своими руками по чертежам не нужно забывать и о такой важной детали, как сопло. Отверстие проделывается специальным очень тонким сверлом. От его диаметра будет зависеть мощность устройства. При этом нужно помнить, что диаметр сопла не должен превышать 0,3 мм. В противном случае распыление будет происходить некачественно. Если сделать два отверстия по 0,25 мм, то мощность устройства будет примерно 30 кВт.

5 Подготовка топлива к работе</span></h2>

В горелке Бабингтона можно использовать практически любой вид жидкого топлива. Лучше отработку с действительно большим количеством примесей не использовать в чистом виде, а пропустить через мелкую сетку и смешать с новым маслом. Если масло не имеет большого количества добавок, то его можно заливать без предварительной очистки.

Если будут использоваться растительные виды масла, то их предварительно лучше отстоять, а потом слить вверх жидкости. Они имеют довольно большую текучесть, поэтому их можно подогревать непосредственно перед запуском и только.

При использовании более густых видов топлива, к примеру, различных мазутов, его перед работой нужно разогреть хотя бы до 70 градусов. В противном случае насос просто не запустится. Эта ситуация может приносить некоторые неудобства.

6 Меры предосторожности</span></h2>

Как и любой другой вид горелок, использование устройства на дизтопливе влечёт за собой некоторые риски. Безопасность при этом должна быть выше всего. В связи с этим нужно следовать некоторым правилам во избежание появления опасных ситуаций.

В первую очередь, к основным правилам можно отнести:

• постоянно следить за образованием масляных потёков и удалять их;
• топливо для горелки необходимо хранить в отдельной ёмкости на безопасном расстоянии;
• устройство нужно устанавливать в углу помещения, но главное, чтобы там не было сквозняков;
• электрическая часть тщательно изолируется;
• пол и стены возле устройства обшиваются негорючими материалами.

Таким образом, сделать дизельную горелку для котла своими руками несложно. Главное, при этом использовать чертежи и схемы от специалистов, а также пользоваться советами мастеров.

‘ >горелка на отработке, как сделать своими рукамиФото

Плюсы и минусы дизельного котла

К несомненным достоинствам отопительных агрегатов, работающих на солярке, относятся:

• эффективность использования топлива (КПД до 92%);
• отопители имеют высокую степень автоматизации, что делает их удобными в эксплуатации;
• котел не требует частого обслуживания и постоянного присмотра;
• на монтаж и пуск в работу не нужно столько разрешений и согласований, как при подключении к магистрали природного газа.

Примечание. Большинство котлов на солярке имеют возможность брать воздух с улицы через коаксиальную трубу, значит, традиционный дымоход им тоже не нужен.

Теперь о недостатках. Вопреки расхожему мнению, дизельные котельные установки нельзя назвать полностью автономными. Для работы дизельной горелки с системой подачи топлива необходима электроэнергия, поэтому в регионах с частыми ее отключениями понадобится еще и генератор. Второе – необходимость выделения места под емкость с горючим и проведения комплекса противопожарных мероприятий, исключающих его возгорание, например, хорошая вентиляция помещения.

Касаемо стоимости отопительных котлов на солярке следует отметить, что она немного выше, чем у обычных газовых или твердотопливных котлов с такими же параметрами. Причина – все та же горелка с автоматизированной топливоподачей. С другой стороны, горелочное устройство пеллетного котла со шнеками тоже стоит приличных денег, а обвязка простого твердотопливного агрегата сложнее, чем у дизельного.

Как сделать правильный выбор котла

Прежде всего, определим критерии, по которым осуществляется выбор домашней котельной установки. Причем расставим приоритеты в том порядке, в каком их обычно видит большая часть рядовых пользователей:

• тепловая мощность котла;
• стоимость теплового оборудования, деталей обвязки и монтажа;
• эффективность использования топлива и эксплуатационные затраты;
• удобство в эксплуатации;
• функциональность.

Что касается тепловой мощности, то самый простой способ ее расчета для здания с высотой потолков 3 м и менее известен всем. Имеется в виду расчет общего количества теплоты на отопление по квадратуре помещений, где на каждый м2 предлагается выделить 100 Вт тепловой энергии. То есть, берут площадь всех этажей здания и умножают ее на 0.1 кВт, вычисляя приблизительно верное количество теплоты. Затем эту цифру еще увеличивают на коэффициент запаса 1.2—1.3 и, взяв полученный результат за основу, подбирают котлы на солярке по мощности.

Совет. Дело в том, что хорошо утепленные здания в действительности могут терять лишь 70—80 Вт теплоты в расчете на 1 м2 площади, а не 100 Вт. Еще меньше бывают теплопотери в южных регионах. В таких случаях рекомендуется нанять специалиста, что выполнит полноценный расчет реальных теплопотерь либо произвести вычисления самостоятельно. Вы понесете некоторые затраты, но сэкономите на котельном оборудовании, ведь чем оно мощнее, тем дороже.

Если планируется с помощью дизельного котла осуществлять подогрев воды на хозяйственные нужды, то следует учесть дополнительный расход тепловой энергии и прибавить его к той цифре, что была высчитана ранее. Количество теплоты на ГВС определить не так уж сложно: прикиньте ваш суточный расход горячей воды, разделите на 24 часа (получите среднечасовой расход) и подставьте его формулу, известную из школьного курса физики:

Q = cmΔt, где:

• Q – искомое количество теплоты;
• с – удельная теплоемкость воды;
• m – масса воды;
• Δt– разница температур воды, поступающей в дом и той, что вы хотите получать из крана.

Как уже было сказано выше, отопительный котел под солярку обойдется дороже газового или обычного твердотопливного. Если же вести речь только о дизельных агрегатах, то рекомендуется ориентироваться на оборудование средней ценовой категории, слишком уж дешевыми котлами увлекаться не стоит. Ярким примером оптимального соотношения цена – качество являются теплогенераторы PROTHERM, что заслужили на постсоветском пространстве репутацию недорогих и надежных отопителей.

Обвязка дизельного котла столь же проста, как и газового, никаких особых требований к ней не предъявляется. А вот выбор места для емкости с запасом солярки, ее приобретение и монтаж отнимут у вас дополнительное время и средства. Плюс надо обеспечить пожарную безопасность помещения, особенно когда котельная с топливным баком находится внутри дома. В качестве примера ниже представлены схемы подключения топливного тракта к горелке с таблицей диаметров, зависящих от мощности агрегата и высоты расположения бака:

А – обратный клапан; В — фильтр солярки для котла; С – воздухоотводчик; D – клапан антисифонный.

А – обратный клапан; В — фильтр сетчатый для солярки; С – воздухоотводчик; D – запорная арматура.

Расход топлива на отопление

Теоретически расход топлива определить достаточно просто. Зная затраты тепловой энергии на компенсацию потерь наружными конструкциями здания и на подогрев воды для ГВС, рассчитанные ранее, подставляем их в формулу:

L = Q / (qН х 0.92), где:

• L – массовый расход топлива за 1 час, кг;
• Q – количество теплоты на отопление и ГВС, кВт;
• qН – низшая теплота сгорания солярки, равна 11.84 кВт/кг;
• 0.92 – максимальный КПД дизельного котла.

Например, при затратах теплоты, равных 20 кВт, получим расход горючего: 20 / (11.84 х 0.92) = 1.84 кг за 1 час работы отопителя. Но, поскольку теплопотери здания считались для самой низкой температуры холодного периода, то реальный расход топлива в течение сезона будет вполовину меньше, то есть, 0.92 кг/ч. Осталось массу перевести в объем через плотность солярки (850 кг/м3) и получим расход 0.92 / 0.85 = 1.08 л/ч.

В реальности расход горючего на отопление частного дома соляркой может отличаться в любую сторону в зависимости от многих факторов: степени утепления дома, температуры снаружи и внутри помещений, организации приточно-вытяжной вентиляции и так далее. Все эти факторы учитываются в том случае, когда производится полноценный расчет тепловых потерь здания.

Совет. Позаботиться о снижении расхода солярки можно заблаговременно, выбрав котел с наибольшим КПД. К таковым относятся дизельные конденсационные теплогенераторы, чья эффективность достигает 97%. Правда, цена такого оборудования значительно выше, поэтому для экономии можно поискать другие пути, например, утеплить стены и кровлю, заменить окна.

Вопрос стоимости солярки надо обсуждать в зависимости от региона расположения. Если в РФ она еще приемлема, то в других странах закупка топлива может влететь в копеечку, из-за чего приобретение дизельного котла может оказаться сомнительным мероприятием.

Особенности эксплуатации

Котлы, сжигающие дизельное топливо, в процессе эксплуатации доставляют мало хлопот при условии, что качество солярки соответствует нормативам. К сожалению, реальность такова, что такое топливо найти достаточно трудно либо его стоимость будет выше. Но ни для кого не секрет, что с целью экономии средств домовладельцы могут использовать горючее сомнительного качества, приобретаемое любыми путями. Здесь и начинаются проблемы, и наименьшая из них – засорение топливного фильтра.

Почистить фильтр не проблема, но делать это придется чаще. Хуже, когда начинает засоряться форсунка горелки, тогда домашнее отопление на солярке может превратиться в ад. Эффективность сжигания постепенно снизится, а расход горючего, наоборот, вырастет. Мало того что в доме станет холоднее, но и в теплообменнике агрегата будет интенсивно расти нагар, еще сильнее ухудшающий теплопередачу.

Очистка форсунки – дело непростое, наверняка придется вызывать сервисную службу. Убрать нагар из камеры сгорания и теплообменника тоже нелегко – понадобится выполнить разборку котла, что невозможно во время отопительного сезона, если нет подстраховки в виде второго источника тепла. Вывод можно сделать только один: для безбедной эксплуатации дизельной горелки топливо нужно брать соответствующего качества.

Если затронуть вопрос функциональности, то при выборе агрегата стоит задуматься о перспективах. Возможно, вы не всегда будете использовать котлы или печи на солярке и в будущем планируете поменять энергоноситель. Тогда есть смысл рассмотреть вариант комбинированного теплогенератора, что может без всяких изменений в конструкции переходить с одного вида энергоносителя на другой. Например, с солярки на дрова или уголь.

Примечание. Большинство дизельных агрегатов являются универсальными и помимо солярки могут сжигать природный газ. Только для этого придется сменить горелку на газовую и перенастроить контроллер.

Как самостоятельно сделать печь на солярке

В качестве отопителя для гаража, мастерской и прочих подсобных помещений домашние мастера-умельцы приспособились изготавливать простые печки – капельницы на солярке. Также их переносные мини-версии применяются в походных или полевых условиях. На просторах интернета имеется достаточное количество различных конструкций таких стальных печей, но действуют они все по одному принципу.

Топливо самотеком дозированно поступает в камеру сгорания и попадает на чашу, где и сжигается при подаче воздуха из боковых отверстий в корпусе. Сам корпус представляет собой металлическую трубу, установленную на ножках вертикально. Если печь надо сделать своими руками для обогрева помещения, то к трубе (или газовому баллону) дополнительно приваривается патрубок дымохода. То есть, печь – это просто труба с приваренным дном, боковыми отверстиями и чашей для топлива.

Другое дело – устройство дозирования солярки. На форумах часто предлагается вариант с подвешиваемой медицинской грелкой, шлангом и медной трубкой в конце. Дозировка осуществляется с помощью струбцины, что при закручивании пережимает резиновый шланг.

Вместо этой конструкции можно использовать перевернутую канистру из пластика, медную трубку и обычный ручной вентиль. Для предварительного подогрева горючего часть трубки прикручивается к телу печи.

Устанавливать подобные системы в жилых помещениях не рекомендуется, так как печь на солярке, сделанная своими руками, издает острый запах, да и пожарную безопасность данного агрегата вместе с топливоподачей нельзя назвать высокой. Для тех, кто желает удешевить устройство отопления на солярке, изготовив что-то самостоятельно, мы можем порекомендовать выполнить своими руками обычный твердотопливный котел с водяной рубашкой и жаротрубным теплообменником.

Только надо предусмотреть вместо дверцы топливника переходную пластину с дизельной горелкой заводского изготовления. Вы убьете сразу двух зайцев: удешевите оборудование и сделаете универсальный котел, работающий на солярке либо на дровах. Придется понести затраты на горелку, приборы автоматики и материалы для изготовления котла.

Заключение

Дизельные котлы считаются весьма эффективными источниками тепла, но их эксплуатация имеет массу особенностей и предостережений. Прежде чем покупать такой теплогенератор или изготавливать его своими руками, стоит задуматься о перспективах. Возможно, котел на солярке лучше использовать как дополнительный, а основной установить электрический или твердотопливный. Решение принимать вам.

Стоимость услуги доступна по запросу

При отсутствии в населенном пункте газовой магистрали для отопления дома целесообразно использовать дизельный котел. Этот вариант экономичнее электрического и считается более удобным в использовании, чем твердотопливный.

Подготовка к установке

Монтаж и подключение дизельного котла для дома производится в отдельном нежилом помещении. Под оборудование предварительно заливается бетонный подиум или сваривается  рама-основание из уголка. Установка бойлера на цокольном этаже предполагает обустройство дополнительного пожарного выхода. Под дизельное топливо используется емкость, изготовленная из пластика или металла. За котлами такого типа нужен постоянный уход, ремонт дизельного котла и его обслуживание должны проводить исключительно квалифицированные специалисты, которые есть в нашей компании.

Порядок обвязки

Устанавливается бойлер строго горизонтально с использованием уровня. Схема обвязки дизельного котла выглядит так:

1. На подводящей трубе монтируются манометр, аварийный клапан и воздухоотводчик. Если группа безопасности в комплекте с котлом не поставлялась, ее приобретают отдельно.
2. На обратной магистрали последовательно устанавливаются расширительный бак и насос. Последний монтируется на байпасе с тремя кранами строго горизонтально.
3. Перед насосом врезается грязевик.
4. При необходимости к подающему и обратному трубопроводам подключаются коллекторы. Сделать их можно самостоятельно из тройников. Узлы этого типа используются при монтаже котла в домах большой площади.
5. Собираются контуры систем отопления и ГВС здания.
6. С обратной стороны бойлера присоединяется труба слива теплоносителя с краном.

Фото монтажа дизельного котла читатель может видеть на этой странице. При подключении к бойлеру с открытым расширительным баком системы ГВС целесообразно использовать бак резерва холодной воды.

Монтаж и подключение дизельного котла: дымоход

Система отвода газов бойлера на жидком топливе устанавливается строго вертикально. Наличие уступов и уменьшение сечения элементов не допускается. Дымоход должен отвечать таким требованиям:

• толщина использованной для его изготовления стали — не менее 1 мм;
• диаметр трубы должен быть равен сечению соответствующего патрубка котла;
• обязательно наличие очистительных каналов.

При выполнении монтажа следует следить за тем, чтобы все элементы входили друг в друга максимально плотно. В местах прилегания к конструкциям зданий используются прокладки из негорючих материалов. Собирается дымоход при выполнении такой процедуры, как установка дизельного котла отопления, «по конденсату».

Топливное хранилище

В котельной допускается ставить бак под солярку емкостью не более 0.8 м³. Для отопления большого дома этого объема может оказаться недостаточно. Поэтому одновременно с выполнением такой операции, как монтаж и подключение дизельного котла, обычно обустраивается топливное хранилище.  Место его расположения выбирается с учетом правил противопожарной безопасности. Устанавливают его вне помещения, чаще всего под землей. Между стенками котлована и емкостью под топливо по нормативам положено оставлять 20 см свободного пространства. Дно котлована закрывается бетонной подушкой.

Выполняя монтаж и подключение котла отопления на жидком топливе, допускать ошибки нельзя. Иначе эксплуатация оборудования может оказаться небезопасной. Поэтому установку такого котла обычно поручают специалистам. У нас вы можете заказать эту услугу по невысокой стоимости. Наши высококвалифицированные сотрудники произведут все нужные расчеты, посоветуют выбор самого подходящего оборудования и качественно произведут его монтаж.

Используемые источники:

• https://strojdvor.ru/otoplenie/otoplenie-v-dome/delaem-otoplenie-chastnogo-doma-solyarkoj-svoimi-rukami-obzor-kotlov-raschet-rasxoda-i-sostavlenie-sxemy-ustanovki/
• https://obogreem.net/otopitel-ny-e-pribory/kotel/dizel-ny-j-kotel-otopleniya.html
• https://oventilyacii.ru/otoplenie/kak-sdelat-dizelnuyu-gorelku-svoimi-rukami.html
• https://cotlix.com/kotel-na-solyarke-svoimi-rukami
• https://otoplenie-mo.ru/montazh-i-podklyuchenie-dizelnogo-kotla
