Дизельная горелка своими руками – инструкция по изготовлению

В регионах, где есть проблемы с поставками газа, очень популярными являются твердотопливные котлы. Наряду с ними, конкурируют жидкотопливные агрегаты, работающие на солярке, поскольку по удобству использования они сравнимы с газовыми устройствами. Многие мастера делают такое отопление самостоятельно. В первую очередь, необходимо разобраться, каким образом можно сделать дизельную горелку своими руками. Она является ключевым компонентом.

1 Конструктивные особенности</span></h2>

Для совершения правильного выбора модели устройства или комплектующих для самостоятельного производства покупателю нужно знать ключевые факторы, на которые нужно обращать внимание. К ним в первую очередь можно отнести комплектацию, соответствие нормам, виды агрегатов, из чего они могут быть сделаны самостоятельно и тому подобное.

Дизельная горелка должна включать в себя такие ключевые элементы:

• топливный насос;
• манометр;
• форсунка;
• рассекатель;
• оборудование для розжига;
• ёмкость для подогрева топлива с предварительно установленными электронными нагревателями.

Такой набор является основным. Но это не значит, что в него не могут входить дополнительные элементы. К примеру, вакуумметр, датчик регулировки температуры и пламени, который будет давать сигнал о прекращении подачи топлива, когда огонь потухнет. Вакуумметр фиксирует уровень сажи и азота в продуктах горения.

Использовав такое устройство на отработке, можно не только существенно сэкономить бюджет на оплату счетов за отопление, но и избавиться от ненужного использованного масла. Если к дому не подключена газовая магистраль, то горелку лучше вмонтировать в котёл и сделать водяной контур. Таким образом, можно полностью закрыть проблему с отоплением.

‘ >Супер пушка 1 Дизельная пушкаРекомендуемИзготовление своими руками мазутной горелки Бабингтона

2 Принцип действия</span></h2>

Принцип действия самодельной горелки на солярке довольно простой. В первую очередь, солярка с помощью насоса и созданного давления перекачивается по трубопроводу из ёмкости непосредственно в горелку. Впрыск происходит форсункой. При этом солярка или отработка очищается с помощью фильтра, установленного перед насосом. В корпусе имеется камера предварительного нагрева, где топливо нагревается и делается более текучим. Дальше в работу подключается форсунка. В ней происходит смешивание топлива с воздухом и впрыск его наружу. На выходе образуется своеобразный туман из такой смеси, которая горит как факел.

В более усовершенствованных моделях имеется свеча розжига. С её помощью горелка начинает работать без участия человека, подобно автомобильной свече в бензиновом двигателе. Главным достоинством таких устройств можно считать возможность работы на нескольких видах жидкого топлива, к которым можно отнести:

• отработанное масло;
• солярка;
• керосин;
• биотопливо;
• мазут;
• печное топливо;
• смесь дизельного топлива с другими веществами.

Любое вещество из списка имеет довольно высокую калорийность. В связи с этим им не нужно много запасаться на зимнее время. Конечно, всё относительно.

Из-за калорийности топлива оно также обеспечивает хорошую производительность котла. Разумеется, что для работы горелки нужно электричество. Это следует учитывать тем пользователям, которые имеют проблемы с поставками электричества.

РекомендуемОсобенности изготовления пеллетной горелки своими руками

3 Разновидности моделей</span></h2>

Отличаться такие приборы могут по разным параметрам. Их разделить по критерию возможности регулировки мощности. Они бывают одноступенчатые, двухступенчатые и моделируемые.

‘ >Дизельная зажигалка своими руками (02.07.2016)РекомендуемУстройство, виды и принцип работы газовой горелки

3.1 Одноступенчатые и двухступенчатые агрегаты</span></h3>

Эти устройства являются самыми простыми из всех существующих. Характеризуются работой на одном уровне тепловой производительности, то есть мощности. Она постоянно одинаковая. Тепло в комнате можно регулировать только включением и выключением горелки время от времени.

Можно отметить существенный плюс устройства — доступная стоимость. Оно является одним из самых дешёвых по сравнению с аналогами. Минус — постоянная работа котла с одной тепловой нагрузкой в разных погодных условиях, перепадах температур. Это может привести к выходу из строя оборудования, в первую очередь, теплообменника. Поэтому использование одноступенчатой горелки непосредственно сказывается на долговечности отопительного оборудования в целом.

Двухступенчатые устройства работают в двух возможных режимах: с максимальной производительностью и средней. Последний можно использовать как основной в тёплое время года или же как дополнительный для плавного перехода на максимальную мощность. Устройства с двумя режимами стоят дороже одноступенчатых, но поскольку они работают в среднем режиме, отопительное оборудование будет служить более долгое время.

3.2 Модулируемые устройства</span></h3>

Эти модели являются самыми дорогими, но в ту же очередь функциональными. Их диапазон работы от десяти процентов до максимума. В связи с этим регулировка довольно обширная. Такие устройства не нуждаются в постоянном включении или выключении, а работают постоянно на том уровне производительности, которая нужна в настоящий момент. Это способствует не только снижению нагрузки на ёмкость для обмена тепла, но и не провоцирует перепад температур.

Кроме основных преимуществ, существуют и дополнительные. К ним можно отнести гораздо меньший расход топлива, так как одно- и двуступенчатые горелки работают на максимуме и нагревают теплообменник больше, чем требуется. Из-за этого увеличиваются теплопотери и расход топлива. При модулируемых устройствах такого эффекта нет, поскольку производительность регулируется, поэтому расход топлива минимальный.

‘ >Горелка своими руками

3.3 Другие виды</span></h3>

Такие устройства можно разделить и по другому параметру — способу подачи воздуха. Он нужен для приготовления кислородно-топливной смеси.

По этому критерию устройства можно разделить на:

1. 1. Надувные. Работают благодаря нагнетанию воздуха вентилятором. Такой способ эффективный, так как обеспечивается любое необходимое количество воздуха, и топливо сгорает до конца. Стоимость готовых устройств подобного типа довольно высока.
2. 2. Диффузионные. Это самая простая схема горелок, которая работает благодаря падению давления в потоке топливной жидкости. Поэтому и воздух засасывается системой. Но такой способ имеет и минусы. Кислорода зачастую недостаточно. В связи с этим топливо сгорает не полностью, что способствует появлению сажи.

Если котёл или теплогенератор имеет большую мощность, то он снабжается только надувными горелками.

4 Производство своими руками</span></h2>

Перед началом производства горелки на дизельном топливе своими руками нужно определиться и выбрать модель. Для начинающих мастеров можно посоветовать устройство Бабингтона. Это хороший вариант, так как имеет простейшую конструкцию, а работать может на многих видах топлива. Кроме этого, очищать отработку от примесей нет необходимости, и агрегат будет работать даже на таком топливе. Дизельную горелку своими руками по чертежам сделать проще всего, поскольку уже будут указаны все необходимые размеры, комплектующие и прочая информация.

4.1 Необходимые комплектующие</span></h3>

Основой горелки Бабингтонаявляется пустая деталь со сферической поверхностью. Могут применяться и наклонные формы. Внутри высверлено отверстие диаметром от 0,3 мм ровно по центру. Насос подаёт топливо на эту деталь, в результате чего на ней образуется тонкая плёнка. Также с помощью компрессора внутрь подаётся воздух под давлением от 2 до 4 атмосфер. В связи с этим некоторая часть плёнки из масла отрывается от поверхности и смешивается с воздухом, образовывая рабочую смесь.

В последующем остаётся только разжечь устройство, которое начнёт выдавать тепло. Это можно осуществить привычным способом с помощью бумаги, скрученной в трубочку, или искры. Для последнего метода дополнительно нужно вмонтировать автомобильную свечу в конструкцию. Оставшееся топливо, которое не сгорело, стекает в специальный поддон, а из него обратно в топливный бак.

Для того чтобы улучшить характеристики устройства и увеличить его производительность, дополнительно можно вмонтировать систему подогрева топлива в ёмкости для его хранения. Это позволит сделать топливо более жидким и текучим, соответственно, оно будет сгорать полностью и разжигаться сразу же. Коэффициент полезного действия увеличится в несколько раз.

Система фильтрации агрегату Бабингтона не нужна, поскольку работать он может и на отработке с примесями, при этом эффективность работы не уменьшается, а прибор от этого не ломается. Даже несмотря на это, всё же рекомендуется перед заливкой в ёмкость для топлива пропустить его через мелкую сетку.

‘ >Изготовление испарителя для дизельной горелки

4.2 Процесс изготовления</span></h3>

Основу можно сделать из крестовины или тройника диаметром 5 см. В обязательном порядке на патрубках должна быть резьба. В качестве сферической детали, на которую будет поступать воздух и топливо, можно использовать латунную ручку от дверей или сферическую гайку. Насос для масла можно взять от автомобиля, а компрессор для воздуха от старого холодильника. Для подачи воздуха и топлива нужно подготовить две трубки — из стали для воздуха, из меди для дизеля или масла. Обе диаметром 10 мм.

Медная трубка присоединяется к основе с помощью фитингов. Нужно устанавливать и регулирующий вентель на топливопроводе. Это позволит использовать разные виды топлива, а также уменьшать или увеличивать интенсивность горения.

При производстве горелки на солярке своими руками по чертежам не нужно забывать и о такой важной детали, как сопло. Отверстие проделывается специальным очень тонким сверлом. От его диаметра будет зависеть мощность устройства. При этом нужно помнить, что диаметр сопла не должен превышать 0,3 мм. В противном случае распыление будет происходить некачественно. Если сделать два отверстия по 0,25 мм, то мощность устройства будет примерно 30 кВт.

5 Подготовка топлива к работе</span></h2>

В горелке Бабингтона можно использовать практически любой вид жидкого топлива. Лучше отработку с действительно большим количеством примесей не использовать в чистом виде, а пропустить через мелкую сетку и смешать с новым маслом. Если масло не имеет большого количества добавок, то его можно заливать без предварительной очистки.

Если будут использоваться растительные виды масла, то их предварительно лучше отстоять, а потом слить вверх жидкости. Они имеют довольно большую текучесть, поэтому их можно подогревать непосредственно перед запуском и только.

При использовании более густых видов топлива, к примеру, различных мазутов, его перед работой нужно разогреть хотя бы до 70 градусов. В противном случае насос просто не запустится. Эта ситуация может приносить некоторые неудобства.

6 Меры предосторожности</span></h2>

Как и любой другой вид горелок, использование устройства на дизтопливе влечёт за собой некоторые риски. Безопасность при этом должна быть выше всего. В связи с этим нужно следовать некоторым правилам во избежание появления опасных ситуаций.

В первую очередь, к основным правилам можно отнести:

• постоянно следить за образованием масляных потёков и удалять их;
• топливо для горелки необходимо хранить в отдельной ёмкости на безопасном расстоянии;
• устройство нужно устанавливать в углу помещения, но главное, чтобы там не было сквозняков;
• электрическая часть тщательно изолируется;
• пол и стены возле устройства обшиваются негорючими материалами.

Таким образом, сделать дизельную горелку для котла своими руками несложно. Главное, при этом использовать чертежи и схемы от специалистов, а также пользоваться советами мастеров.

‘ >горелка на отработке, как сделать своими рукамиФото <index>

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

В данной статье рассказывается о видах печей, работающих на дровах, и о том, как их сделать самостоятельно. О преимуществах и особенностях конструкции кирпичной печи с водяным контуром, читайте тут: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Как изготовить горелку на отработке самостоятельно

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

• Горелка Бабингтона состоит из нескольких функциональных блоков:
• Топливный — резервуар, насос и трубы для подачи топлива.
• Воздушный, он состоит из компрессора и воздушной трубки.
• Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
• Сопло, направляющее факел пламени в нужном направлении.

Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

• широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
• наличие примесей в топливе;
• простота конструкции — ее можно сделать своими руками.

Недостатки:

• сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
• запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
• использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

• • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

• Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
• Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
• Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
• Топливный отстойник и трубу для слива излишков масла обратно в бак.
• Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
• Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
• Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
• Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
• Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
• Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

1. 1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

1. 1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
   2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

• Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

• Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.

• Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
• Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
• Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода. Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:полы и стены из горючих материалов обшивают металлом или асбестовыми листами;</li>запас топлива хранят на безопасном расстоянии;</li>потеки масла необходимо своевременно удалять;</li>электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;</li>горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

</li></index>Поделиться:

Современный рынок предлагает клиентам огромный выбор всевозможных вариантов отопительного оборудования, которые отличаются друг от друга, как по качеству, так и по своей надежности. Как качество, так и прочность любого технологического оборудования во многом зависит от тех деталей и материалов, из которых оно было создано.

Если говорить об отопительных устройствах, то в их конструкции очень важную роль играет дизельная горелка, без которой никакой бы прибор правильно не функционировал. Необходимо также подчеркнуть, что горелки на дизельном топливе могут выпускаться в различных модификациях, поэтому особенности их конструирования следует учитывать, чтобы подобрать именно то, что необходимо именно вам.

Дизельная горелка для котла и ее функции

Дизельная горелка для котла своими руками может быть установлена без проблем и является незаменимым элементом любого отопительного аппарата, который без нее просто не сможет работать. Она является специальным устройством, которое отвечает за тщательное сжигание топлива. К тому же, в число функций дизельной горелки стоит также отнести и процесс обработки топлива для того, чтобы оно в дальнейшем было использовано в камере для сгорания. Эта подготовка дизельной жидкости заключается в смешивании с кислородом, который помогает ему сгорать в камере сгорания.

Что касается того, как функционирует дизельная горелка для котла в отопительном оборудовании, то нужно подчеркнуть, что она способна работать, как на солярке, так и на мазуте, то есть при помощи жидкости.

Дизельные горелки для котла, которые сделаны своими руками с жидким топливом для отопительных устройств могут быть отлично использованы с моделями отопительного оборудования для пола. Следует отметить, что такие приборы могут предназначаться не только для использования в быту, но и в промышленных целях. Необходимо также подчеркнуть, что дизельные горелки сочетаются исключительно с котлами, которые изготовлены с применением чугуна и стали.

Среди главных преимуществ такого отопительного оборудования, в котором используются дизельные горелки, нужно назвать следующие пункты:

1. котлы будут обладать большим диапазоном мощностей;
2. котлы будут экономно расходовать топливо;
3. котлы обладают высоким КПД;
4. котлы могут функционировать в автоматическом режиме в случае такой необходимости.

Но, несмотря на выше представленные достоинства дизельных горелок, у них есть и свои недостатки. Главным недостатком изделий по сравнению с газовыми вариантами горелок является дорого стоимость дизельного топлива. Но, если приобрести отработанное масло, то такая горелка тоже отлично сможет выполнять свои функции.

Настройка горелки дизельного котла своими руками

Работа горелки заключается в осуществлении процесса сгорания топлива. Чтобы дизельное топливо сгорало нужно его смешать с кислородом, чем и занимается вышеназванная дизельная горелка.

Работа дизельной горелки характеризуется некоторыми особенностями, которых нет у газовой горелки. Так, прежде всего, следует обратить внимание на наличие форсунки, которая занимается равномерным рассеянием жидкого топлива (это осуществляется до того момента, как топливо поступит в камеру сгорания). Именно в этом процессе и заключается главная особенность функционирования горелки, которой для работы необходимо получение медкодисперсионного распыления энергоносителя. Благодаря выше представленному процессу горение отлично контролируется и регулируется в автоматическом режиме, что позволяет избежать ошибок в работе котла.

К тому же, нужно отметить, что работа горелки требует тщательной фильтрации дизельного топлива перед тем, как оно начнет сжигаться. Немаловажным фактором является то, что нормальное функционирование дизельной горелки может быть обеспечено только наличием аппарата вентилятора, задача которого заключается в создании необходимого для процесса сгорания давления.

Видео: Установка и настройка дизельных горелок своими руками

Если говорить о том, где лучше расположить отопительное оборудование с наличием дизельной горелки, то необходимо сказать о том, что этот прибор будет создавать некоторый шум, из-за которого отопительное устройство лучше всего разместить в отдельной котельной. В случае, если такой возможности установки нет, то можно приобрести дополнительно шумопоглащающий кожух, который нужно одеть на дизельную горелку, и таким образом уровень шума значительно снизиться.

Сам процесс функционирования дизельной горелки заключается в том, что насос начинает подавать дизель на отопительное оборудование. В этот момент горелка забирает то количество, которое нужно ей для работы (следует отметить, что остальное дизельное топливо не теряется, а переходит назад в бак). После этого в горелке начинается фильтрация и разогрев носителя энергии. Этот энергоноситель разогревается только до необходимой температуры, после чего он начинает распыление на форсунке. Затем работа переноситься в камеру для сгорания, где начинает нагнетаться кислород. С помощью лопаток создан поток, который обеспечивает контролирование всего отопительного процесса.

Дизельная горелка для котла своими руками и их виды

Все дизельные горелки, которые на сегодняшний день присутствуют на современном рынке отопительных устройств, подразделены на следующие виды:

1. одноступенчатые горелки;
2. двухступенчатые дизельные горелки;
3. модулируемые дизельные горелки.

Виды дизельных горелок

Если говорить об одноступенчатых горелках, то их конструкция является довольно простой. Таким образом, они сжигают дизельное топливо исключительно при наличии стопроцентной работы.

В свою очередь, двухступенчатые и модулируемые горелки могут функционировать сразу в двух режимах: стопроцентном или полном, а также пятидесятипроцентном или частичном. К тому же, модулируемые модели позволяют плавно изменять температуре теплоносителя, что влияет на продление срока службы отопительного устройства.

33,611 просмотров, 0 дискуссийСодержание:

1. О безопасности
2. Какую делать?
3. Примеры конструкций
4. Отопление капельницами
5. Вывод→ Перейти к обсуждению

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

У дизельного топлива (соляровое масло, солярка, соляра; попросту – дизель) высоки отношение теплотворной способности к стоимости и транспортабельность, а по пожароопасности оно ближе к растительным маслам и тяжелым нефтепродуктам, чем к светлым. Поэтому печь на солярке широко используется всюду, где нет местного топлива или возможностей для его заготовки. Достоинство печи на дизеле (дизельной печи) еще в том, что она без наддува быстро выходит на полный ход. Фактически, дизельная печь – единственное энергонезависимое средство быстро прогреть не утепленное сильно выстывшее помещение.

Печи на дизельном топливе промышленного производства

Однако делать достаточно безопасную печь на солярке своими руками нужно гораздо внимательнее и с более глубоким знанием дела, чем на тяжелом жидком топливе, напр., на отработке. По летучести (испаряемости) соляра ближе все-таки к светлым нефтепродуктам. Сжигать дизель в безнапорной горелке (попросту – в ванне) с регулировкой подачи воздуха дросселем, как масло, ни в коем случае нельзя: возможно вскипание топлива по всей массе и – взрыв.

Авторы популярных руководств рунета по данной теме, похоже, больше разбираются в списывании друг у друга, чем в теплотехнике. Абсурдность ошибок доходит до некоей «медицинской горелки» (???). Из медицинской грелки возможно (но не надо) сделать питательный резервуар для печи с капельницей. Но что такое «медицинская горелка» если кто и знает, то не медики. В настоящей статье описано, какую возможно и как правильно сделать печь на дизельном топливе своими руками.

Примечание: энергонезависимые печи, способные быстро войти в максимальный режим и греть не утепленные помещения, чаще всего называют чудо-печами. Другой смысл названия чудо-печь – многотопливная, в т.ч. на твердом, жидком топливе и газе. Еще один – автономная печь на солярке, отработке и, возможно, керосине. В данной публикации в зависимости от контекста возможно использование термина «чудо-печь» в любом из указанных смыслов.

О безопасности

Даже «правильная» самодельная печь на солярке с точки зрения правил пожарной безопасности не существует – ППБ прямо запрещают использование самодельных отопительных приборов на жидком и газообразном топливе. Само наличие такого агрегата в домашнем хозяйстве делает любую страховку от пожара, взрыва и отравления летучими веществами недействительной, а его владельца и, возможно, изготовителя, виновным во всех последствиях какого бы то ни было происшествия из-за печи. Поэтому задача изготовления самодельной дизельной печи сводится к чисто техническим мерам обеспечения ее безопасности; формальная сторона – полностью ваш риск.

О парах солярки следует упомянуть подробнее. Они не просто вонючие, они токсичны, канцерогенны и пропитывают даже старый бетон. Поэтому для жилых помещений, хранилищ пищевых продуктов, теплиц, помещений для содержания домашнего скота и птицы однозначно пригодна только и только сертифицированная к данным условиям эксплуатации дизельная печь промышленного производства, причем не стационарная для временного использования.

Стационарные отопительные приборы на жидком топливе для индивидуального дома выпускаются и могут быть изготовлены самостоятельно с учетом – см. выше. Но в таком случае они обязательно должны быть двухконтурными, т.е. передавать тепло от сгорания топлива теплоносителю, и располагаться в несгораемой пристройке с отдельным, т.е. с улицы, входом.

Какую делать?

Имея в виду требования безопасности, самодельная дизельная печь в принципе может быть построена под одной из след. схем:

• Двухконтурной газовоздушной;
• Фитильной;
• Капельной.

Пушка

Двухконтурная газовоздушная отопительная печь не что иное, как теплопушка или автопечка, в зависимости от мощности. Ее достоинство – мгновенный прогрев помещения; в этом смысле теплопушка самая чудесная из чудо-печей. Как она устроена и как сделать теплопушку для гаража из деталей и узлов негодных устройств того же рода, см. видео:

Видео: пушка-обогреватель на солярке/отработке

Помимо технологической сложности (нужны точеные, фрезерованные и штампованные детали из жаростойких материалов) и энергозависимости (для наддува и защитно-управляющей электроники, без чего теплопушка вовсе не работает), очень серьезный порок теплопушек – прожорливость. Вторичный теплоноситель воздух, его теплоемкость и теплопроводность ничтожны, поэтому теплообменник нужно греть сильно и внутренние теплопотери велики. Расход топлива теплопушкой ок. 1,15 л/час на 10 кВт тепловой мощности. На прогрев обычного гаража расходуется 3-5 л соляры. При теперешних ценах на дизтопливо от такого тепла как-то не особо уютно. Единственно приемлемая сфера применения теплопушки в быту – прогрев перед выездом неотапливаемого гаража, чтобы успеть по-теплому принести с подзарядки и поставить аккумулятор.

Фитиль

Устройство фитильной печи на жидком топливе аналогично всем известному керогазу, слева и посередине на рис. В настоящее время выпускаются также бытовые отопительно-варочные печи Солярогаз (справа); их основное топливо дизель, но можно запускать и на керосине, расход которого будет немного больше, чем в керогазе.

Устройство керогаза

Фитильные печи на жидком топливе могут нерегулярно использоваться для приготовления пищи в проветриваемых помещениях, но как стационарные кулинарные непригодны – еда прованивается горючкой. Их главные недостатки, во-первых, технологическая сложность. Удивлены? Но детали этих грубых железяк на самом деле должны делаться весьма точно из высококачественных материалов, иначе фитильная печь становится пожаро- и взрывоопасной. Во-вторых, ограниченная тепловая мощность: технически ок. 5 кВт; по безопасности 2,5-3 кВт.

Примус-спиртовка

Оба этих недостатка обусловлены одним и тем же обстоятельством – в фитильных приборах с мокрым фитилем тепловыделение с увеличением размеров агрегата растет быстрее, чем теплоотдача. Керогаз-котел сразу взорвется от перегрева. Но отсюда же вытекает важное для самодельщиков следствие: маленькую фитильную печку для дачи, похода и рыбалки можно сделать вполне безопасной, насколько это вообще возможно для приборов на жидком топливе. Особенно – если применить сухой фитиль, т.е. вместо керогаза сделать примус. При объеме топливного бака до 0,5-0,7 л в него можно будет заливать вообще любую горючую жидкость, кроме эфира, от спирта и бензина до рапсового масла.

Чертежи и рекомендации по изготовлению самодельного мини-примуса даны на рис. ниже. Бак можно спаять из латуни той же толщины; припой – с температурой плавления от 220 градусов: ПОС-10, ПОС-30, ПОС-40, ПОС-90. Оптимальный диаметр сопла для солярки и керосина – 0,6 мм. При емкости бака до 0,2 л таким же образом можно сделать спиртовку, более экономичную и безопасную, чем с мокрым фитилем, см. рис. справа; сопло – 0,8-1,0 мм.

Самодельный многотопливный походный примус

Примечание: диаметр сопла примуса зависит в обратном порядке более от теплотворной способности (энергоемкости) топлива, чем от его текучести. Чем больше тепла топливо выделяет, тем уже должно быть сопло.

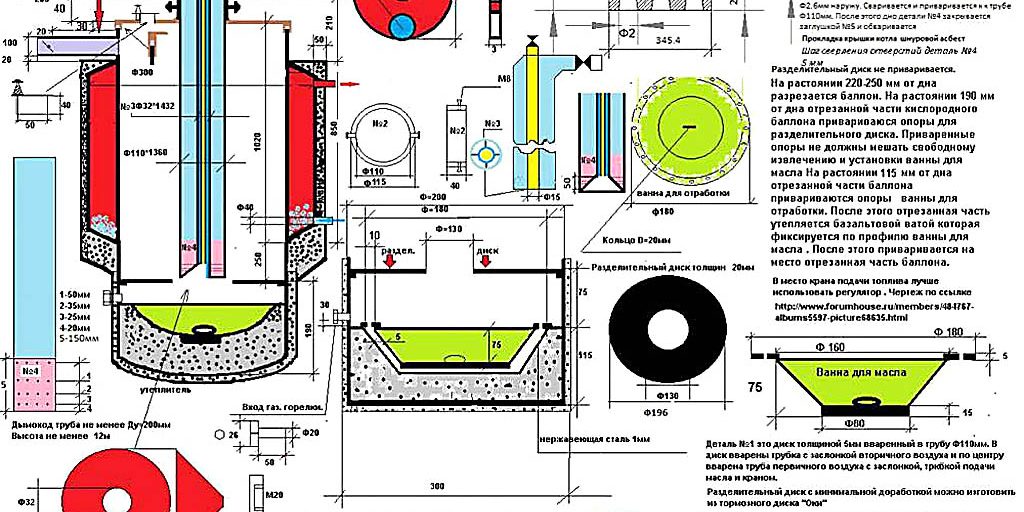

Капельницы

Оптимальный вариант самодельного дизельного отопительного прибора – капельная печь на солярке:

1. Экономична: расход топлива в достаточно проработанной конструкции менее 0,6 л/час на 10 кВт тепловой мощности.
2. На тепловую мощность до 20 кВт (чего достаточно для отопления небольшого дома или большой теплицы/птичника/скотного сарая) может быть конструктивно и технологически полностью выполнена в домашних условиях.
3. Под капельное сжигание дизеля возможно доработать любую печку-буржуйку, причем возможность запуска на твердом топливе остается.
4. Капельной буржуйкой на солярке в соотв. техническом исполнении (см. далее) можно отапливать теплицы, птичники, свинарники, коровники и т.п.
5. Также с капельным сжиганием дизтоплива возможно построить чудо печь на солярке и отработке для обогрева подсобных помещений.

Принцип действия

В печи-капельнице топливо капает в ванну с раскаленным достаточно массивным испарителем. Он разогревается при запуске печи сгорающим фитилем (тряпка, газета, туалетная бумага), пропитанным любой горючей жидкостью. Когда фитиль почти сгорит, но язычки пламени еще будут, пускают капель. Капли горючего, падая на испаритель, вскипают, пары загораются, поддерживая его температуру, и полностью сгорают в дожигателе, выделяя полезное тепло.

Примеры конструкций

Буржуйка

Легче всего переделать под солярку печку-буржуйку. Тепловая мощность будет до 5-7 кВт при расходе топлива 300-500 мл/час. Топливная аппаратура той же конструкции практически без изменений может быть использована в более мощных отопительных котлах на дизеле, а также для запуска на отработке и керосине.

Схема доработки буржуйки под дизтопливо дана на рис. ниже. Дефлекторы не дают парам горючего остыть, прежде чем те сгорят. Кстати, дефлекторы увеличивают экономичность печи при запуске на дровах и угле. Высота бортика пламенной чаши – 60-80 мм; емкость ее не должна быть меньше емкости питательного резервуара (см. ниже). Ход печи на жидком топливе, если можно так выразиться, обратный: воздух поступает в настежь открытую дверцу топливника; поддувало закрыто. В противном случае печка становится прожорливой и быстро закоксовывается (обрастает нагаром).

Как переделать буржуйку на жидкое топливо

Питание, запуск и ход

Печь-капельница на солярке будет достаточно безопасной и проявит все свои достоинства только если топливная аппаратура собрана и налажена правильно. Выполняется питание капельной печи обязательно 2-ступенчатым, с буферным питательным резервуаром. Причина – довольно сильная зависимость частоты капели от наружной температуры и напора в подводящем трубопроводе. Напор, в свою очередь, определяется уровнем топлива в баке или степенью его наддува. Закапало реже – испаритель остыл, печка погасла, чаша переполнилась и топливо потекло наружу. Закапало чаще – капли не успевают испаряться, в чаше коптящее пламя, печка зря жрет горючку. Если нет питательного резервуара, может дойти вообще до беды: из печки потечет пылающая струя. Поэтому изготовление и запуск печей на жидком топливе с одноступенчатым питанием – занятие для оголтелых экстремалов или тех, кому терять больше нечего, а спать очень хочется.

Оба капилляра (см. рис.) выполняются из красной меди. Тут дело в смачиваемости металла топливом: по узкой трубке из другого материала оно или вовсе не просочится, или систему питания не удастся наладить. Налаживание начинают с подбора длины предохранительного капилляра диам. 1,5 мм. Объем питательного резервуара необходим 0,25-0,5 л; его высота – 7-12 см. Длину предохранительного капилляра подгоняют так, чтобы при заполненном до верха питательном резервуаре частота капели была 25-30 капель за 10 с.

Далее подгоняют питательный капилляр диам. 0,6 мм; топливо в баке должно быть залито на полный напор H. При полностью открытом игольчатом вентиле и минимально допустимой наружной температуре частота капели из топливопровода в питательный резервуар должна быть на 2-3 капли за 10 с меньше. Эту же частоту капели выставляют игольчатым краном при запуске печи при более высокой наружной температуре.

Для запуска печи в огневую чашу кладут сгорающий фитиль (см. выше). Когда он прогорит, как надо, наливают топливо в питательный резервуар и пускают капель из топливопровода. Печка будет на ходу 4-5 час; если время обогрева требуется меньшее, игольчатый вентиль прикрывают. Только от питательного резервуара ход печи продлится 1-1,5 час.

Примечание: для отопления капельной печкой помещений для домашних животных и теплиц хорошо подходят банные печи с каменкой, см. рис. Топливный туннель и питательный резервуар выводят через перегородку в смежное помещение, чтобы живность не зачахла и мясо/яйца не воняли. Каменку, в отличие от бани, заполняют тяжелым не пористым камнем – гранитом и т.п.

Чертежи печи с каменкой, пригодной для доработки на солярку

Для гаража

Печь на солярке и отработке для гаража

Печь на солярке для гаража должна запускаться и на отработке. Оптимальная конструкция гаражной чудо-печи показана на рис. справа; пламенная чаша под капель (выдвинута) является одновременно и емкостью для безнапорного сгорания масла. Мощность – до 5 кВт на одну колонну-дожигатель (райзер), но делать печку более чем на 2 райзера недопустимо, может взорваться! Данные конструкции:

• Материалы – квадратная профтруба 180х180х6 для лежака (камеры сгорания) и дожигателя, и 100х100х6 для райзеров.
• Длина лежака 380 мм, дожигателя 1000 мм, высота райзеров 500 мм.
• Отверстия в райзерах диаметром 10 мм на всех 4-х сторонах по 8 равномерно по оси.
• Для запуска печи на отработке питательный резервуар необходимо отсоединить, а патрубок капельницы снаружи заглушить.
• Отдельный дефлектор не нужен, им служит крышка лежака.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Примечание: чертежи капельного отопительного котла из газового баллона на мощность до 12 кВт и воздухогрейной печи из труб на 10 кВт с охлаждаемой капельницей даны на след. рис.:

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Вывод

Итак, в каких же случаях обогрев соляркой оправдан? Пищу готовить на дизельном топливе нельзя однозначно. Первый: допустим, вам поставляют бесплатно, ну, скажем, американскую сланцевую солярку, а заготовки топлива не месте по тем или иным причинам невозможны. Второй: другого топлива просто нет и не предвидится. При любых других обстоятельствах вопрос об использовании дизтоплива для отопления следует рассматривать в самую последнюю очередь.

перейти к перечню всех печей >>

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Используемые источники:

• https://oventilyacii.ru/otoplenie/kak-sdelat-dizelnuyu-gorelku-svoimi-rukami.html
• https://gidpopechkam.ru/pechki/gorelka-na-otrabotke-iz-payalnoj-lampy.html
• http://sampostroikin.ru/dizelnaya-gorelka-dlya-kotla-svoimi-rukami/
• https://clubpechnikov.ru/pech-na-solyarke/
