Диаметр труб для отопления с естественной циркуляцией

В случае отключения электричества циркуляционный насос останавливается, течение воды по трубам отопительной сети частного дома прекращается. Проблема решается 3 способами: установкой блока бесперебойного питания, запуском электрогенератора либо организацией самотека. Подразумевается система отопления с естественной циркуляцией – конвекционным движением теплоносителя без помощи насоса. Расскажем, как разработать и сделать такую схему своими руками.

Теоретическая подковка – как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Как видите, в конвекционном движении теплоносителя присутствуют положительные и отрицательные моменты. Первые следует использовать, вторые – минимизировать.

Конструктивные особенности

Чтобы самотечная система работала эффективно, нужно выполнить такие требования:

• источником тепла выступает любой энергонезависимый теплогенератор с выходными патрубками диаметром 40—50 мм;
• на выходе котла или печки с водяным контуром сразу монтируется разгонный стояк – вертикальная труба, по которой поднимается нагретый теплоноситель;
• стояк заканчивается расширительным баком открытого типа, установленным на чердаке либо под потолком верхнего этажа (зависит от типа разводки и конструкции частного дома);
• вместительность резервуара – 10% от объема теплоносителя;
• под самотек желательно подобрать отопительные приборы с большими размерами внутренних каналов – чугунные, алюминиевые, биметаллические;
• для лучшей теплоотдачи радиаторы отопления подключаются по разносторонней схеме – нижней или диагональной;
• на радиаторных подводках ставятся специальные полнопроходные клапаны с термоголовками (подача) и балансировочные вентили (обратка);
• батареи лучше оснастить ручными воздухоотводчиками – кранами Маевского;
• подпитка тепловой сети организовывается в самой нижней точке – возле котла;
• все горизонтальные участки труб прокладываются с уклонами, минимальный – 2 мм на метр погонный, средний – 5 мм/1 м.

Примечание. Уклоны выполняют 2 функции – помогают теплоносителю течь в нужном направлении, а воздуху – подниматься по трубопроводам и уходить через открытую расширительную емкость. Оговорка касательно применяемых радиаторов: если система построена правильно, стальные панели тоже прекрасно греют.

Гравитационные системы отопления делаются открытыми, эксплуатируются при атмосферном давлении. Но будет ли самотек работать в схеме закрытого типа с мембранным баком? Отвечаем: да, естественная циркуляция сохранится, но скорость теплоносителя снизится, эффективность упадет.

Обосновать ответ несложно, достаточно упомянуть изменение физических свойств жидкостей, находящихся под избыточным давлением. При напоре в системе 1.5 Бар точка кипения воды сместится до 110 °C, ее плотность тоже увеличится. Циркуляция замедлится из-за малой разницы масс горячего и остывшего потока.

4 схемы гравитационного отопления

Для организации энергонезависимого обогрева частных домов применяется 4 вида схем с естественным течением теплоносителя:

• горизонтальная двухтрубная с верхним розливом;
• комбинированная с горизонтальными коллекторами и однотрубными вертикальными стояками;
• однотрубная с нижней разводкой – классическая «ленинградка»;
• вертикальная разводка с индивидуальной подачей воды на каждый радиатор – так называемый «паук».

Дополнение. Еще стоит упомянуть самотечные теплые полы – некоторые умельцы умудряются их обустроить. Эта затея не оправдывает вложенных сил и средств, гораздо проще смонтировать традиционный напольный подогрев, установить насос + блок бесперебойного питания.

Сразу хотим порекомендовать к использованию 2 первых системы – двухтрубную и комбинированную. Ленинградская разводка плохо совместима с самотеком, а «паук» слишком сложен в монтаже. Подробнее о плюсах и минусах перечисленных схем читаем далее.

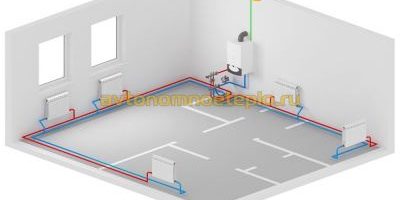

Двухтрубная и комбинированная разводка

Мы объединили эти 2 схемы, поскольку они практически одинаковы. Первая с прошлого века применяется в одноэтажных домах с дровяными печками, тогда отопление без насоса называли паровым. Источником тепла служил бак, установленный в топке, газовые котлы появились позже.

Как устроено двухтрубное гравитационное отопление:

• от теплогенератора поднимается разгонный коллектор, выходящий на чердак либо под потолок котельной, там и ставится открытый расширительный бачок;
• сверху в стояк горизонтально врезается трубопровод подачи, идущий под уклоном через все комнаты (под потолком);
• другой вариант – утепленная труба прокладывается горизонтально по чердаку;
• от раздающей магистрали делаются вертикальные опуски к батареям;
• выходы радиаторов врезаются в обратный коллектор, проложенный с уклоном над полом;
• отопительные приборы оснащаются запорной арматурой – кранами либо термоголовками на подаче, балансовыми вентилями — на «обратке».

Примечание. С целью экономии материалов и лучшего распределения теплоносителя сечения горизонтальных ветвей уменьшаются по мере приближения к последним батареям. Точный диаметр определяется расчетом.

Комбинированная самотечная система предназначена для двухэтажных загородных домов. Отличие от вышеописанной двухтрубной разводки: каждый стояк снабжает теплом 2–4 радиатора, расположенных на разных этажах. Способ подключения приборов – однотрубный, на верхних батареях предусматривается байпас. Больше разницы нет.

Главное достоинство обеих разводок – надежная схема самотека, проверенная десятилетиями успешной эксплуатации. Даже если вы сделаете минимальные уклоны, но четко выдержите диаметры магистралей (а лучше – возьмете с запасом), естественная конвекционная циркуляция будет работать.

Негативные моменты:

• трубы прокладываются открыто по помещениям;
• тепловую сеть нельзя наполнять антифризом, поскольку незамерзающая жидкость испаряется из открытой расширительной емкости;
• систему нужно несколько раз пополнять в течение сезона, интервал между подпитками зависит от режима работы отопления;
• трубы Ø40…50 мм дороги, для удешевления монтажа приходится брать черную сталь или полипропилен.

Перечисленные минусы свойственны любым теплосетям с природной циркуляцией. Открытую прокладку можно «победить» – вынести подачу на чердак, замуровать стояки и коллекторы в стенах либо сделать декоративные короба. Мы рекомендуем последний вариант, поскольку сваривать стальные и пластиковые трубы в бороздах стен очень непросто.

Совет. Двухтрубный вариант годится для небольшой дачи, гаража, летней кухни. К интерьеру указанных построек не выдвигается высоких требований, трубы можно не прятать.

«Ленинградка» с естественной циркуляцией

Конструкция схемы полностью повторяет классическую ленинградскую разводку. Вдоль наружной стены дома прокладывается единственный коллектор, к нему подключаются все радиаторы. Отличия самотечной «ленинградки»:

• увеличенный размер и уклон главной магистрали;
• наличие разгонного коллектора в виде петли, благодаря ему теплоноситель затекает в батареи;
• малое число приборов отопления – максимум 4 шт.

Преимущество ленинградской системы – упрощенный монтаж, для разводки понадобится одна труба вместо двух. Правда, сечение коллектора уменьшать нельзя, поэтому экономия выходит мизерной.

Главный недостаток – «ленивое» затекание воды в радиаторы, отсюда потеря эффективности. Основная масса теплоносителя циркулирует по кольцевому коллектору. Число батарей ограничено, поскольку дальние греют гораздо хуже.

«Ленинградку» желательно дополнить циркуляционным насосом, установленным на байпасе. С принудительным побуждением схема точно заработает веселее, можно прибавить пару радиаторов. Когда свет отключат, перейдете на самотек, прибавив мощности на котле.

Схема «паук» – устройство и принцип работы

Конструкция данной системы выглядит так:

• утепленный расширительный резервуар находится на чердаке, ровно по центру здания;
• к баку подходят стояки соответствующего диаметра от батарей и теплогенератора;
• сбор остывшего теплоносителя из радиаторов организован традиционным способом – в горизонтальную магистраль.

Принцип действия следующий: нагретая котлом вода самотеком поднимается в емкость, откуда расходится потребителям по трубам меньшего сечения. Разводка применима в одно– и двухэтажных зданиях.

Реальные плюсы «паука» – удачное гидравлическое распределение теплоносителя и отсутствие верхней горизонтальной разводки по комнатам. На подаче есть 1 стояк большого размера, идущий от котла к бачку, опуски делаются трубой Ø15…25 мм. На ответвления можно использовать металлопластик и сшитый полиэтилен.

Минусы гравитационной схемы «паук»:

• сложность монтажа, множество труб и стыков на чердаке;
• экономии материалов нет, вместо 1 распределительной магистрали используется десяток меньших труб, которые обязательно нужно утеплить;
• «паук» нельзя смонтировать в доме без чердака.

Ниже на видео домашний умелец показывает сборку такой системы, только закрытого типа, да еще и в трехэтажном доме. Если внимательно присмотреться, то нетрудно найти сходство между чердачным резервуаром – распределителем и верхним коллектором комбинированной схемы с естественной циркуляцией.

Расчет самотечной системы

Чтобы рассчитать и спроектировать отопление с естественной циркуляцией, действуйте в таком порядке:

1. Выясните количество тепла, нужное для обогрева каждой комнаты. Воспользуйтесь для этого нашей инструкцией.
2. Подберите энергонезависимый котел – газовый либо твердотопливный.
3. Разработайте схему, приняв за основу один из предложенных здесь вариантов. Поделите разводку на 2 плеча – тогда магистрали не пересекут входную дверь дома.
4. Определите расход теплоносителя под каждое помещение и рассчитайте диаметры труб.

Примечание. Уклоны вычислять не нужно, принимайте стандартное значение 0.5 см на метр длины. Допускаются отклонения в большую или меньшую сторону в диапазоне 0.7…0.2 см/1 м.

Сразу отметим, что «ленинградку» разбить на 2 ветви не удастся. Это значит, что кольцевой трубопровод обязательно пройдет под порогом входной двери. Чтобы выдержать все уклоны, котел придется ставить в приямке.

Расчет диаметра труб на всех участках гравитационной двухтрубной системы делается так:

1. Берем теплопотери всего здания (Q, Вт) и определяем массовый расход теплоносителя (G, кг/ч) в главной магистрали по приведенной ниже формуле. Перепад температур между подачей и «обраткой» Δt принимаем равным 25 °C. Затем переводим кг/ч в другие единицы – тонны за час.
2. По следующей формуле находим площадь сечения (F, м²) главного стояка, подставив значение скорости естественной циркуляции ʋ = 0.1 м/с. Пересчитываем площадь круга в диаметр, получаем размер основной трубы, подходящей к котлу.
3. Считаем тепловую нагрузку на каждую ветку, повторяем расчеты и выясняем диаметры этих магистралей.
4. Переходим в следующие комнаты, снова определяем диаметры участков по тепловым затратам.
5. Выбираем стандартные размеры труб, округляя полученные цифры в большую сторону.

Приведем пример расчета самотечной системы в одноэтажном доме 100 м. кв. На представленной ниже планировке уже нанесены радиаторы отопления и указаны тепловые потери. Начинаем с основного коллектора котла и движемся в сторону последних помещений:

1. Величина теплопотерь дома Q = 10.2 кВт = 10200 Вт. Расход теплоносителя в главном стояке G = 0.86 х 10200 Вт / 25 °C = 350.88 кг/ч или 0.351 т/ч.
2. Площадь поперечника подающей трубы F = 0.351 т/ч / 3600 х 0.1 м/с = 0.00098 м², диаметр d = 35 мм.
3. Нагрузка на правую и левую ветку составляет 5480 и 4730 Вт соответственно. Количество теплоносителя: G1 = 0.86 х 5480 / 25 = 188.5 кг/ч или 0.189 т/ч, G2 = 0.86 х 4730 / 25 = 162.7 кг/ч или 0.163 т/ч.
4. Сечение правой ветви F1 = 0.189 / 3600 х 0.1 = 0.00053 м², диаметр составит 26 мм. Левое ответвление: F2 = 0.163 / 3600 х 0.1 = 0.00045 м², d2 = 24 мм.
5. В детскую и кухню придут линии DN32 и DN25 мм (округлили в большую сторону). Теперь считаем размеры коллекторов для спальни и гостиной + коридор с теплопотерями 2.2 и 2.95 кВт соответственно. Получаем оба диаметра DN20 мм.

Внимание! Полученные в результате расчетов диаметры указывают на размер внутреннего прохода трубопроводов (обозначение – DN или Ду).

Осталось подобрать трубы. Если варить отопление из стали, на котловой стояк пойдет Ø48 х 3.5, ветви — Ø42 х 3 и 32 х 2.8 мм. Оставшуюся разводку, в том числе подводки к батареям, делаем трубопроводом 26 х 2.5 мм. Первая цифра размера указывает на внешний диаметр, вторая – толщину стенки (сортамент водогазопроводных стальных труб).

Рекомендации по монтажу своими руками

Для прокладки основных линий естественной циркуляции лучше использовать полипропиленовые или стальные трубы. Причина – большой диаметр, полиэтилен Ø40 мм и больше стоит слишком дорого. Радиаторные подводки делаем из любого удобного материала.

Совет. При сборке самотечной сети отопления из металлопластика не ставьте компрессионные фитинги – они сильно уменьшают внутренний проход.

Как правильно сделать разводку и выдержать все уклоны:

1. Начните с разметки. Обозначьте места установки батарей, точки подключения подводок и трассы магистралей.
2. Размечайте трассы на стенах карандашом начиная от дальних батарей. Величину наклона регулируйте длинным строительным уровнем.
3. Двигайтесь от крайних радиаторов к котельной. Когда вы прочертите все трассы, то поймете, на каком уровне ставить теплогенератор. Входной патрубок агрегата (для остывшего теплоносителя) должен располагаться на одном уровне или ниже обратной линии.
4. Если уровень пола топочной слишком высокий, попытайтесь сместить все обогреватели вверх. Следом поднимутся горизонтальные трубопроводы. В крайнем случае делайте под котлом углубление.

После нанесения разметки пробейте отверстия в перегородках, вырежьте борозды под скрытую прокладку. Затем проверьте трассы еще раз, внесите корректировки и приступайте к монтажу. Соблюдайте тот же порядок: сначала закрепите батареи, потом кладите трубы в сторону топочной. Установите расширительный бачок со сливным патрубком.

Самотечная сеть трубопроводов заполняется без проблем, краны Маевского трогать не нужно. Просто медленно закачивайте воду через кран подпитки в нижней точке, весь воздух уйдет в открытый бачок. Если после прогрева какой-либо радиатор остается холодным, воспользуйтесь ручным воздухоотводчиком.

Заключение

Напоследок попытаемся отговорить вас от монтажа гравитационной системы с естественной циркуляцией.😊 Это наиболее сложный и дорогостоящий вариант отопления частного дома. Плюс внешний вид – не всегда удается замуровать здоровые трубы в стены либо зашить гипсокартонными коробами. Сравните стоимость самотека с закрытой двухтрубной разводкой плюс электрогенератор. Вполне вероятно, что цена выйдет одинаковой.

Важным пунктом расчета системы отопления является выбор диаметра труб. Учитывается  ряд факторов, зависящих от типа подключения отопительных элементов, необходимой мощности системы, параметров котла и т.п. Начинать рассчитывать диаметр труб для отопления с естественной циркуляцией необходимо с выбора конкретного способа подключения системы и ее основных параметров. В ходе расчетов уже можно будет делать выводы о целесообразности применения того или иного диаметра или же корректировать параметры системы, исходя из экономических, технологических или даже эстетических соображений.

Что учитывается при расчете

Основные критерии, которые важно учесть:

• объем теплоносителя, достаточного для заполнения системы;
• длина отопительного контура;
• номинальная скорость потока теплоносителя;
• требуемая продуктивность, кВт;
• циркуляционное давление;
• сопротивление труб и фитинга в отопительном контуре.

Для каждого параметра имеется диапазон приемлемых значений. Расчет при этом должен дать размер трубы системы отопления, удовлетворяющий всем требованиям и обеспечивающий оптимальные параметры.

Расчеты касаются внутреннего диаметра. Уже после получения нужного размера выбирается подходящий номинал, имеющийся в продаже, далее подбирается материал. От этого зависит толщина стенок, внешний диаметр и внешний вид.

Параметры отопления, используемые для расчета диаметра труб

• объем контура отопления;
• скорость движения теплоносителя;
• теплоемкость;
• перепад давления горячего и остывшего теплоносителя;
• высота контура.

Объем жидкости в системе с естественной циркуляцией, сам по себе, не играет ключевой роли. Чем больше теплоносителя, тем больше тратится топлива для нагрева, однако за счет увеличенного объема повышается давление циркуляции, что способствует росту КПД отопления.

Диаметр труб для отопления с естественной циркуляцией выбирается по возможности большим. Особенно, когда нет возможности повысить общую высоту контура.

Нужно распределять трубы и радиаторы таким образом, чтобы сократить путь от котла к радиатору. Слишком длинные линии на подаче, хоть и обеспечат больший напор в системе, однако снизят эффективность обогрева в дальних ее точках. При этом влияние оказывает только высота участка.

Скорость жидкости ограничивается в пределах 0,4-0,6 м/с, что позволит снизить до минимума сопротивление в трубах. Желательно поддерживать переходной тип движения воды в трубах между ламинарным (равномерным) и турбулентным (с завихрениями).

Требуемая мощность рассчитывается по формуле:

Qt = V*dт*k/860,

где V – объем помещения в метрах кубических, dt – перепад температуры на улице и в помещении, k – коэффициент теплопотерь для ограждающих конструкций помещения. Это приближенная формула расчета.

При естественной циркуляции важен напор циркуляции. Жидкость движется исключительно под действием сил гравитации. Горячий теплоноситель поступает в трубы, расположенные выше котла, например под потолком или на чердаке. В радиаторах тепло переходит к внутреннему воздуху помещения. Холодная вода имеет большую плотность и тяжелее горячей, потому она опускается, создавая естественный поток, стекая в котел, где вновь нагревается, образуя неразрывный цикл

Основная формула напора естественной циркуляции:

Δpт= h*g*(ρот – ρпт),

где h – высота в метрах, g – ускорение свободного падения, ρпт и ρот – плотность воды в среднем значении в подающем трубопроводе и обратном.

Основной параметр, влияющий на эффективность отопления – это высота уровня воды в системе, разница между уровнями подвода и отвода воды от радиатора. Именно она задает необходимый циркуляционный напор под действием сил тяжести. Для двухтрубного горизонтального подключения высота считается между средней линией радиатора и средней линией котла, потому логично, что котел должен располагаться значительно ниже. Для одноэтажного дома это означает расположение котла в подвальном помещении.

Высота при вертикальном распределении обозначает разницу уровней подводящей линии и обратной, при условии, что котел находится именно на уровне отводящей линии или немного ниже. Однако часто технически невозможно распределить котел и радиаторы на достаточной разнице высот, потому следует уменьшать сопротивление контура, в том числе увеличивать диаметр труб.

Иногда достаточно установить разгонный коллектор, «Л»-образный участок труб,ы дополнительно повышающий высоту контура отопления. Формировать его следует непосредственно от котла вверх и от верхней точки по пологому пути к первому радиатору в контуре.

Расчет сопротивления подбор оптимального диаметра трубы

Имея на руках все вышеперечисленные данные, начинается подбор сечения, часто не за один подход. Выполнив разметку прокладки в соответствии со схемой подключения, берется условный размер в сечении, например в 1 дюйм. После этого рассчитывается сопротивление системы и сравнивается с напором, создаваемым гравитацией при номинальном значении нагрева теплоносителя и температуры остывшей обратки.

• Если напора не хватает, то увеличивается сечение, и расчеты повторяются.
• Если скорость движения воды слишком низкая или объем теплоносителя слишком большой, то уменьшается сечение, и расчет повторяется заново.

Сопротивление трубопровода легче выразить как потерю напора в метрах водяного столба. Используется простая формула:

H = λ(Lк/Dт)(V2/2g),

где H – условная высота равная сопротивлению контура, λ – коэффициент шероховатости, Lк – длина контура, Dт – внутренний диаметр канала, V – скорость движения жидкости, g – ускорение свободного падения.

В формуле присутствует все ключевые параметры, такие как скорость течения, диаметры труб в системе отопления и их протяженность. Сложность возникает с коэффициентом λ (гидравлического трения), который легче всего узнать из справочных данных для того типа труб, который выбран в качестве основного при проектировании. В противном случае потребуется объемный и сложный путь расчета с применением Числа Рейнольдса, формул Блазиуса и Конакова, Альтшуля и Никурадзе.

Задача состоит в том, чтобы при естественной циркуляции сопротивление контура было меньше или равно напору, создаваемому разницей уровней.

Чтобы определиться, какой размер трубы выбрать для отопления с естественной циркуляцией, надо взять самый длинный контур от котла до дальнего радиатора и сравнивать расчетную потерю напора при условии, что и напор получается наименьший. Имеется в виду, что при распределении маршрутов в отоплении с естественной циркуляцией все подводящие линии располагаются с небольшим обязательным уклоном от места ближайшего к котлу и к дальнему подводу последнего радиатора. Составляет уклон примерно 1 см на каждый метр или не менее 0,5%.

Получив результаты

В ходе расчетов определяется оптимальный размер трубы. Однако следует учитывать, что окончательное проектирование должно выполняться профессионалам и с применением значительно более сложных формул и схем. Учитываются и количество колен, способ подключения, оптимизация по затратам, экономической целесообразности и даже эстетического вида. При выборе диаметра учитывается разделение труб на основные и подводящие, наличие запорной арматуры и регулирующих приборов, с помощью которых настраивается обогрев в отдельных комнатах.

Удалось ли Вам самостоятельно выполнить подбор диаметра трубы для отопления? Как вариант, можно попробовать пересчитать параметры своего существующего отопления и определить его эффективность. Возможно, стоит пересмотреть некоторые моменты для достижения лучших показателей, особенно в экономии. Свои результаты, а также мнение о данной инструкции оставляйте в комментариях под статьей.

Частая ошибка старых систем отопления с естественной циркуляцией связана с разводкой труб. Колена формировались слишком угловатым и с заужением сечения, что приводит к существенному повышению гидродинамического сопротивления. Для снижения сопротивления необходимо соблюсти правильный радиус разворота (для стальных труб это 2-2,5D) и использовать трубогиб для сохранения профиля труб.

Диаметр труб для отопления с естественной циркуляцией

Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

Для климата средней полосы тепло в доме является насущной потребностью. Вопрос отопления в квартирах решается районными котельными, ТЭЦ или тепловыми станциями. А как же быть владельцу частного жилого помещения? Ответ один — установка отопительной техники, необходимой для комфортного проживания в доме, она же — автономная система отопления. Чтобы не получить в результате установки жизненно необходимой автономной станции груду металлолома, к проектированию и монтажу следует отнестись скрупулёзно и с большой ответственностью.

Расчет тепловых потерь

Первый этап расчета заключается в расчете тепловых потерь комнаты. Потолок, пол, количество окон, материал из которых изготовлены стены, наличие межкомнатной или входной двери — все это источники теплопотерь.

Рассмотрим на примере угловой комнаты объемом 24,3 куб. м.:

• площадь комнаты — 18 кв. м. (6 м х 3 м)
• 1 этаж
• потолок высотой 2,75 м,
• наружные стены — 2 шт. из бруса (толщина18 см), обшитые изнутри гипроком и оклеенные обоями,
• окно — 2 шт., 1,6 м х 1,1 м каждое
• пол — деревянный утепленный, снизу — подпол.

Расчеты площадей поверхностей:

• наружных стен за минусом окон: S1 = (6+3) х 2,7 — 2×1,1×1,6 = 20,78 кв. м.
• окон: S2 = 2×1,1×1,6=3,52 кв. м.
• пола: S3 = 6×3=18 кв. м.
• потолка: S4 = 6×3= 18 кв. м.

Теперь, имея все расчеты теплоотдающих площадей, оценим теплопотери каждой:

• Q1 = S1 х 62 = 20,78×62 = 1289 Вт
• Q2= S2 x 135 = 3×135 = 405 Вт
• Q3=S3 x 35 = 18×35 = 630 Вт
• Q4 = S4 x 27 = 18×27 = 486 Вт
• Q5=Q+ Q2+Q3+Q4=2810 Bт

Итого: суммарные теплопотери комнаты в самые холодные дни равны 2,81 кВт. Это число записывается со знаком минус и теперь известно сколько тепла необходимо подать в комнату для комфортной температуры в ней.

Расчет гидравлики

Переходим к наиболее сложному и важному гидравлическому расчету — гарантии эффективной и надежной работы ОС.

Единицами расчета гидравлической системы являются:

• диаметр трубопровода на участках отопительной системы;
• величины давлений сети в разных точках;
• потери давления теплоносителя;
• гидравлическая увязка всех точек системы.

Перед расчетом нужно предварительно выбрать конфигурацию системы, тип трубопровода и регулирующей/запорной арматуры. Затем определиться с видом приборов отопления и их расположением в доме. Составить чертеж индивидуальной системы отопления с указанием номеров, длины расчетных участков и тепловых нагрузок. В заключении выявить основное кольцо циркуляции, включающее поочередные отрезки трубопровода, направленные к стояку (при однотрубной системе) или к самому уделенному прибору отопления (при двухтрубной системе) и обратно к источнику тепла.

При любом режиме эксплуатации СО необходимо обеспечить бесшумность работы. В случае отсутствия неподвижных опор и компенсаторов на магистралях и стояках возникает механический шум из-за температурного удлинения. Использование медных или стальных труб способствует распространению шума по всей системе отопления.

Из-за значительной турбулизации потока, который возникает при увеличенном движении теплоносителя в трубопроводе и усиленном дросселировании потока воды регулирующим клапаном, возникает гидравлический шум. Поэтому, учитывая возможность возникновения шума, необходимо на всех этапах гидравлического расчета и конструирования — подбор насосов и теплообменников, балансовых и регулирующих клапанов, анализ температурных удлинений трубопровода — выбирать соответствующие для заданных исходных условий оптимальное оборудование и арматуру.

Изготовить отопление в частном доме возможно и самостоятельно. Возможные варианты представлены в данной статье: https://teplo.guru/sistemy/varianty-otopleniya-doma-svoimi-rukami.html

Перепады давления в СО

Гидравлический расчет включает имеющиеся перепады давления на вводе отопительной системы:

• диаметры участков СО
• регулирующие клапаны, которые устанавливаются на ветках, стояках и подводках приборов отопления;
• разделительные, перепускные и смесительные клапаны;
• балансовые клапаны и величины их гидравлической настройки.

При пуске отопительной системы балансовые клапаны настраиваются на схемные параметры настройки.

На схеме отопления обозначается расчетная тепловая нагрузка каждого из отопительных приборов, которая равна тепловой расчетной нагрузке помещения, Q4. В случае наличия более одного прибора необходимо разделить величину нагрузки между ними.

Далее необходимо определить основное циркуляционное кольцо. В однотрубной системе количество колец равно числу стояков, а в двухтрубной — количеству приборов отопления. Клапаны баланса предусматривают для каждого кольца циркуляции, поэтому количество клапанов в однотрубной системе равно числу вертикальных стояков, а в двухтрубной — количеству приборов отопления. В двухтрубной СО балансовые вентили располагают на обратной подводке прибора отопления.

Санитарные нормы и правила, касающиеся отопления в частном доме, представлены здесь: https://teplo.guru/normy/snipy-po-otopleniyu.html

Расчет циркуляционного кольца включает:

• систему с попутным движением воды. В однотрубных системах кольцо располагается в самом нагруженном стояке, в двухтрубных — в нижнем приборе отопления более нагруженного стояка;
• систему с тупиковым движением теплоносителя. В однотрубных системах кольцо располагается в самом нагруженном и удаленном стояке, в двухтрубных — в нижнем приборе отопления нагруженного удаленного стояка;
• горизонтальную систему, где кольцо располагается в более нагруженной ветви 1-го этажа.

Необходимо из двух направлений расчета гидравлики основного кольца циркуляции выбрать одно.

При первом направлении расчета, диаметр трубопровода и потери давления в кольце циркуляции определяются по задаваемой скорости движения воды на каждом участке основного кольца с последующим подбором насоса циркуляции. Напор насоса Pн, Па определяется в зависимости от вида отопительной системы:

• для вертикальных бифилярных и однотрубных систем: Рн = Pс. о. — Ре
• для горизонтальных бифилярных и однотрубных, двухтрубных систем:Рн = Pс. о. — 0,4Ре

где:

• Pс.о — потери давления в основном кольце циркуляции, Па;
• Ре — естественное циркуляционное давление, которое возникает вследствие понижения температуры теплоносителя в трубах кольца и приборах отопления, Па.

В горизонтальных трубах скорость теплоносителя принимают от 0,25 м/с, для возможности удаления воздуха из них. Оптимальная расчетная движения теплоносителя в трубах из стали до 0,5 м/с, полимерных и медных — до 0,7 м/с.

После расчета основного кольца циркуляции производят расчет остальных колец путем определения известного давления в них и подбора диаметров по примерной величине удельных потерь Rср.

Применяется направление в системах с местным теплогенератором, в СО при зависимом (при недостаточном давлении на вводе тепловой системы) или независимом присоединении к тепловым СО.

Второе направление расчета заключается в подборе диаметра трубы на расчетных участках и определении потерь давления в кольце циркуляции. Рассчитывается по изначально заданной величине циркуляционного давления. Диаметры участков трубопровода подбирают по примерной величине удельных потерь давления Rср. Этот принцип применяется в расчетах отопительных систем с зависимым присоединением к тепловым сетям, с естественной циркуляцией.

Для исходного параметра расчета нужно определить величину имеющегося циркуляционного перепада давления PP, где PP в системе с естественной циркуляцией равно Pe, а в насосных системах — от вида отопительной системы:

• в вертикальных однотрубных и бифилярных системах: PР = Рн + Ре
• в горизонтальных однотрубных, двухтрубных и бифилярных системах: PР = Рн + 0,4.Ре

Проекты систем отопления, реализуемых в своих домах, представлены в данном материале: https://teplo.guru/sistemy/proekty-otopleniya-chastnyh-domov.html

Расчет трубопроводов СО

Следующей задачей расчета гидравлики является определение диаметра трубопровода. Расчет производится с учетом циркуляционного давления, установленном для данной СО, и тепловой нагрузки. Следует отметить, что в двухтрубных СО с водяным теплоносителем главное циркуляционное кольцо располагается в нижнем приборе отопления, более нагруженного и удаленного от центра стояка.

По формуле Rср = β*?рр/∑L; Па/м определяем среднее значение на 1 метр трубы удельной потери давления от трения Rср, Па/м, где:

• β — коэффициент, учитывающий часть потери давления на местные сопротивления от общей суммы расчётного циркуляционного давления (для СО с искусственной циркуляцией β=0,65);
• рр — имеющееся давление в принятой СО, Па;
• ∑L — сумма всей длины расчётного кольца циркуляции, м.

Расчет количества радиаторов при водяном отоплении

Формула расчета

В создании уютной атмосферы в доме при водяной системе отопления необходимым элементом являются радиаторы. При расчете учитываются общий объем дома, конструкция здания, материал стен, вид батарей и другие факторы.

Например: один кубометр кирпичного дома с качественными стеклопакетами потребует 0,034 кВт; из панели — 0,041 кВт; возведенные согласно всех современных требований — 0,020 кВт.

Расчет производим следующим образом:

• определяем тип помещения и выбираем вид радиаторов;
• умножаем площадь дома на указанный тепловой поток;
• делим полученное число на показатель теплового потока одного элемента (секции) радиатора и округляем результат в большую сторону.

Например: комната 6x4x2,5 м панельного дома (тепловой поток дома 0,041 кВт), объем комнаты V = 6x4x2,5 = 60 куб. м. оптимальный объем теплоэнергии Q = 60×0, 041 = 2,46 кВт3, количество секций N = 2,46 / 0,16 = 15,375 = 16 секций.

Характеристики радиаторов

Тип радиатора

Тип радиатора	Мощность секции	Коррозийное воздействие кислорода	Ограничения по Ph	Коррозийное воздействие блуждающих токов	Давление рабочее/ испытательное	Гарантийный срок службы (лет)
Чугунный	110	—	6.5 — 9.0	—	6−9 /12−15	10
Алюминиевый	175−199	—	7— 8	+	10−20 / 15−30	3−10
85	+	6.5 — 9.0	+	6−12 / 9−18.27	1
Биметаллический	199	+	6.5 — 9.0	+	35 / 57	3−10

Правильно проведя расчет и монтаж из высококачественных комплектующих, вы обеспечите ваш дом надежной, эффективной и долговечной индивидуальной системой отопления.

Содержимое:Принцип работы системы с естественной циркуляцией</li>ды систем отопления с гравитационной циркуляциейДля частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

• Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
• Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.Преимуществ у данного решения несколько:Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.Чтобы сделать грамотно отопление без насоса, учитывается следующее:

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.Чаще всего используют следующие строительные материалы:

• Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
• Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
• Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
• Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

• Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
• Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.За использование незамерзающей жидкости, в качестве довода можно привести два довода:Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.</li>Используемые источники:

• https://otivent.com/sistema-otoplenija-s-estestvennoj-cirkuljaciej
• https://www.domskotlom.com/diametr-trub-dlya-otopleniya-s-estestvennoj-cirkulyaciej/
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya
• https://teplo.guru/sistemy/raschet-otopleniya-chastnogo-doma.html
• https://avtonomnoeteplo.ru/armatura/696-sistema-otopleniya-s-estestvennoy-cirkulyaciey.html
