Детально о бытовых газовых котлах отопления

Самым доступным энергоресурсом с минимальным уровнем вредных выбросов в современном мире является газ. Применение АГВ для обогрева помещений – наиболее эффективный вариант в плане экономичности и безвредности. Независимость от электрообеспечения и дешевизна обслуживания позволяют водонагревательным котлам АГВ занять достойное место среди подобных аппаратов.

Особенности конструкции и характеристика оборудования

Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.

Принцип работы АГВ

Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки.Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.     Эта система обеспечивает полный цикл работы аппарата, который включает:

• нагрев теплоносителя – воды;
• подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
• отдача тепла;
• обратный возврат воды в прибор для последующего нагревания.

Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу. ВАЖНО! Система АГВ позволяет установить насос для обеспечения принудительной циркуляции воды. Такой котел уже не будет считаться энергонезависимым, т. к. для функционирования насоса необходимо электричество.Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали. Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды. Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:

Тепловая мощность	Отапливаемая площадь	Емкость бака	КПД	Максимальная температура нагрева воды	Масса
АГВ-80	7 кВт	до 60 м²	80 л	75%	90˚	85 кг
АОГВ-23,2	23,2 кВт	до 200 м²	35 л	89%	95˚	55 кг

Достоинства и недостатки

Серьезным весомым преимуществом, выгодно отличающим газовые котлы АГВ от аналогичного оборудования, является их независимость от снабжения электроэнергией, другими словами нет необходимости в установке генератора. Другими «плюсами» использования аппаратов признаны:

• доступная цена;
• высокие показатели экономичности: полученный эффект от использования значительно превышает затраты на обеспечение функционирования котла;
• надежность и безопасность эксплуатации котла;
• простота обслуживания.

Имеющиеся преимущества не могут сгладить характерные «минусы», сказывающиеся негативно на характеристике оборудования:

1. Это низкий коэффициент полезного действия;
2. Оснащение ненадежной автоматикой;
3. Значительные габариты самих аппаратов и большой диаметр труб;
4. Необходимость строгого соблюдения уклонов труб при их монтаже.

Зная сильные и слабые стороны оборудования, можно обоснованно подойти к выбору.

Выбираем АГВ (газовый котёл) для частного дома

Особенности дома (площадь, использованные стройматериалы) и климатическая характеристика местности – одни из главных критериев удачного выбора прибора отопления и ГВС. Второй важный признак – мощность котла. Важно! Умножение значения мощности на 10 м² площади подскажет, какую площадь способен обогреть котел. Для регионов с суровым климатом необходимо предусмотреть запас мощности в размере 25%.Определяющим выбор критерием является и цена оборудования, а также стоимость материалов, необходимых для эксплуатации. По сравнению с импортными аналогами отечественные аппараты дешевле на ≈ 35%, стоимость обслуживания тоже втрое ниже.

Газовый котёл АОГВ-11.6 и АОГВ — 23

Аппарат АОГВ-11,6 — это напольная модификация оборудования из ассортиментного ряда одноконтурных котлов Жуковского машзавода (ЖМЗ). Предназначена исключительно для нужд отопления. Его маркировка расшифровывается как «аппарат отопительный газовый водонагревательный». Следующая цифра в обозначении марки указывает его мощность – 11,6 кВт.Модели АОГВ-11,6–3 («Эконом» и «Универсал») относятся к двухконтурным котлам и могут обеспечивать потребителя, кроме отопления, еще и горячей водой. С одноконтурными аппаратами эти котлы разнятся присутствием в конструкции змеевика из стали. Отличаются между собой особенностями автоматических систем (первый из названных оснащен отечественной автоматикой, «Универсал» работает с итальянской системой). Современные газовый котёл АОГВ — 23 отличаются не только улучшенным внешним видом, но и модернизацией некоторых элементов конструкции:

• установлены прочные итальянские термометры вместо ненадежных стеклянных приборов отечественного производства;
• система автоматики американской компании Honeywell позволяет осуществлять контроль в системе дымоудаления, поддержания нагрева, отключения газа при поломках в системе, при отсутствии пламени горелки блокирует работу водогрейного оборудования;
• комплектация инжекционной горелкой позволяет осуществить наиболее полное сгорание газа без остатка.

Использование новой технологии нанесения покрытия на металлическую поверхность корпуса котла обеспечило привлекательный внешний вид оборудования. Это делает АГВ (газовые котлы) хорошим выбором для частного дома или дачи.

Некоторые рекомендации по монтажу АГВ-систем

Важно! Котельная может располагаться в любом месте, но не в жилом помещении. Крайне необходимо предусмотреть в топочной возможность притока и отвода воздуха. Монтаж оборудования в соответствии с определенными техническими нормативами и требованиями безопасности может производить специализированная организация. Точное выполнения всех правил, инструкций и рекомендаций по установке котла проверяет представитель газовой инспекции. Важно! Инспектор даст разрешение на подключение оборудования к магистрали в случае полной реализации всех требований проектной документации, обеспечения безопасности.

Самые новые модели газовых котлов характеризуются высокой мощностью и скоростью нагрева. Однако цены на них, мягко говоря, кусаются. Можно попробовать воспользоваться более экономным вариантом и поставить на старый котел новую автоматику либо исправить старую. Принцип работы и устройство автоматики газовых котлов отопления старого образца объясним в данной статье.

Для чего нужна газовая автоматика

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

• продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
• оснастить надежный и качественный агрегат современной автоматической системой;
• приобрести новый котел.

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

• недостаточная тяга в дымоходе;
• слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
• угасание пламени на запальнике;
• негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа. Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Видео рассказывает как работает автоматика газовых котлов АОГВ, КСТГ.

Основные элементы автоматики

Основными элементами автоматики для газового котла являются:

• терморегулятор;
• клапан-отсекатель;
• датчик тяги;
• датчик пламени;
• трубка запальника;
• запальник;
• горелки.

Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.

Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запускается автоматика в работу ручным способом.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

• неисправность газового крана;
• засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
• сильная тяга воздуха;
• низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ,  пошаговый процесс сборки и тестирование результата.

</ul></ul></ul>Поделиться:

Газовые котлы надежно заняли место среди эффективных, экономичных и энергонезависимых приборов отопления. История их применения в качестве средства для обогрева бытовых помещений, начиная от разработки конструкции и до модификации последнего поколения, насчитывает порядка 100 лет. Разница между современными устройствами и приборами старого образца визуально и технически ощутима и проявляется в показателях мощности, долговечности, внешней эстетики.

Различаются:

• котлы старые, отличающиеся примитивной конструкцией;
• ультрасовременные газовые аппараты, укомплектованные энергосберегающей автоматикой самых последних разработок;
• модифицированные, сочетающие наработки старых лет с новыми технологиями.

Старый котел

Виды современных газовых котлов и их сравнительная характеристика со старыми образцами

Производители выпускают около 1000 моделей котлов, которые отличаются физико-техническими характеристиками, материалом изготовления, функциями и дизайном. Фото вариантов их исполнения, начиная от форм и расцветок и заканчивая способами монтажа, служат лишним подтверждением разнообразия этих приборов.

Газовые котлы отопления разделяются на:

• импортные и российского производства;
• одно- и двухконтурные;
• ручной или автоматической регулировки;
• с естественной или принудительной циркуляцией;
• настенного и напольного типа установки.

Конструкция котлов позволяет отапливать помещения любой площади, поддерживать температуру нагрева котла на одном уровне (если котел отопления комбинированного типа с дополнительной комплектацией ТЭНами). За горением пламени следить не придется – это делает автоматика.

В то же время котлы старого образца не могли даже на пике популярности, в момент выпуска с конвейерной ленты похвастаться таких разнообразием. Они выпускались лишь в напольном исполнении и не позволяли точно регулировать температуру нагрева теплоносителя: приходилось вручную уменьшать или увеличивать мощность горения пламени и следить, чтобы подача газа не прекращалась.

Сегодня управление приборами отопления стало экономичнее и комфортнее, но модели прошлых лет дали надежную основу для выпуска современных котлов.

Старый котел АГВ-80

Пример ретро-котла – АГВ-80 и модификации

АГВ-80, фото которого приведено выше, относится к котлам старого типа отопления. У него один контур (нагрев воды для бытовых нужд). Производство модели началось с 1939 года Жуковским машиностроительным заводом. Причиной тому стала массовая газификация в СССР и использование газа для отопления бытовых помещений.

Котел представляет собой цилиндр на трех ножках, в верхней части которого размещается дымоходный патрубок. Цилиндрический бак изготовлен из стали, герметичен, с объемом 80 л. Внутри бака жаровая труба, под устьем которой установлена атмосферная горелка. Чтобы снизить скорость уходящих в трубу нагретых газов и увеличить степень прогрева стенок бака, внутрь трубы вмонтирован турбулизатор. КПД прибора достигает 80%.

Комплектация:

• термометр;
• предохранитель тяги.

При снижении давления или достижении максимальной отметки температуры воды, эти приборы позволяют перекрыть подачу газа.

Устройство этого котла послужило разработчикам компании основой для выпуска усовершенствованных моделей АОГВ (для СО) и АКГВ (с двумя контурами), КПД которых составляет до 89%.

Помимо схожей конструкции, в комплектацию газовых котлов нового поколения входит:

• змеевик (для подачи воды для хоз. нужд);
• жаровая труба разделена на секции, в каждой из которых стоит турбулизатор;
• датчик тяги;
• регулятор воздуха;
• автоматический запуск;
• блок автоматики для регулировки работы котла и температуры.

Устройство котла АВГ-80

Нюансы в обслуживании и подключении

Сейчас, как и раньше, установить газовый котел отопления – задача не из легких. Для монтажа такого оборудования потребуется:

• согласовать действия с Гостехнадзором;
• составить проект подключения котла;
• подготовить помещение, подключить дымоход, обеспечить подход магистрального газа к котлу.

Разработан ряд норм и правил, которых придется придерживаться при монтаже:

• потребуется вентилируемое помещение под установку котла, располагающее выходом на улицу;
• площадь помещения должна составлять не менее 100 м²;
• обязательна установка автоматики, которая отвечает за утечку газа.

Газовые котлы старого типа подключались к дымоходам длиной не менее 5 м, только с естественной тягой. Эти требования были обязательными и способствовали минимальному образованию конденсата – главного недостатка ретро-приборов.

Теперь применяются  коаксиальные дымоходы и циркуляционные насосы,  поэтому допускается обеспечить принудительную тягу и установить дымоход через стену или в вентиляционную шахту, что облегчает монтаж и делает место подключения дымохода аккуратнее. На фото показана правильная установка котла.

Котел, установленный на стену

Рынок теперь предлагает комплектующие детали для монтажа и средства по уходу, которые продлевают срок эксплуатации устройств и повышают эффективность работы.

Компактная конструкция новых приборов отопления и легкий вес, которыми особенно отличаются настенные газовые модели, позволяет устанавливать прибор за считанные часы, как показано на примере видео ниже, и применять даже в малогабаритных помещениях.

Привет из прошлого или новое дыхание

Устройства старого образца встречаются в домах и сегодня, поэтому утилизировать их, выбрасывать или сдавать на металлолом, не рекомендуется по следующим причинам:

• они еще пригодятся как временный вариант отопления перед покупкой современного котла;
• в случае нехватки средств станут недорогой альтернативой протекшему котлу.

Если же рассматривать недостатки: как непривлекательный внешний вид или излишнюю массивность, то они меркнут перед долговечностью надежностью таких газовых котлов, ведь ломаться в них нечему:

• отсутствует модная импортная автоматика, которая дает сбои;
• швы металлического корпуса надежно сварены и не дают течи;
• минимален набор комплектующих ремонтопригодных деталей.

Колонки в ретро стиле

Сейчас стало модным использовать газовые котлы старого типа в помещениях, дизайн которых выполнен в стиле модерн, индастриал, стим-панк или ретро-шик.  Грубоватые детали дополняют строгость этих стилей, а работают приборы по-прежнему надежно и безотказно. Фото с примерами таких неординарных интерьеров заполняют страницы глянцевых таблоидов.

Газовый котел АОГВ считается лучшим представителем отечественного отопительного оборудования. Это мощные и долговечные аппараты, способные отапливать большие дома (до 600 м²) в условиях самых сильных морозов. Все выпускаемые модели соответствуют международным и национальным стандартам: соответственно ISO-9001-2001 и ГОСТ РВ-15.002-2003.

О компании

До Великой Отечественной войны «Жуковский машиностроительный завод» производил разнообразные металлоконструкции, а в послевоенный период — технику для обслуживания авиации. Он и сейчас выпускает подобную технику для внутреннего и внешнего рынка.

Компания также прозводит оборудование для отопления. На сегодня выпускается свыше 30 вариантов с мощностью от 11 до 68 кВт. Самая популярная модификация «Жуковского МЗ» — котел АОГВ. Остальные серии — АКГВ и КОВ — пользуются спросом у российского потребителя. Предприятие имеет дипломы и знаки отличия за высокое качество товаров.

Преимущества продукции ЖМЗ

Любой из газовых аппаратов ЖМЗ может функционировать независимо от электросетей — это позволяет расширить область их применения. Преимущества:

• Рассчитаны на суровый российский климат. Адаптированы к перепадам воды и давления. Выносливы, мощны, надежны, неприхотливы.
• Могут работать при очень низком давлении в системах газо- и водоснабжения.
• При сильных морозах обеспечат в доме комфортную температуру.
• Высоконадежная автоматика обеспечивает высокую продуктивность каждого узла и безопасность работы всех систем.
• Срок службы — 14 и более лет. Гарантия — 36 месяцев.
• Способны прогревать огромные площади.
• Некоторые модификации могут переходить на сжиженный газ.

Особенности конструкции

• Регулировка огня производится двумя способами: автоматически и вручную. Модели отличаются не только мощностью, каждая из них имеет определенный спектр возможностей.
• У некоторых моделей есть насос для циркуляции воды в трубах. Это позволяет эффективно нагревать помещение за счет равномерного распределения тепла. Более дешевые модификации насосов не имеют, а вода циркулирует по законам физики. Поэтому при установке таких котлов трубы монтируют под углом.
• Все модификации имеют расширительную емкость. Она позволяет достигать оптимального давления в системе, а если жидкость расширяется из-за сильного прогрева, помещает в себе ее избыток.

Разновидности

Все котлы «Жуковского завода» — напольные. Есть три модификации:

• «Эконом»;
• «Универсал»;
• «Комфорт».

В первом случае использована автоматика производства РФ, в двух других — зарубежная. Марка представляет только одноконтурные версии — для отопления зданий, двухконтурные версии на ЖМЗ не производятся.

Устройство

КПД оборудования составляет 89%, что для отечественной продукции весьма неплохо. Такой продуктивности удается достичь за счет оригинальной конструкции теплообменника. Чугунный теплообменник укомплектован турбуляторами. Горелка атмосферная, воздух поступает из помещения. Благодаря автоматике обеспечивается непрерывная работа в течение долгого времени.

Нагреватели «Жуковского завода» имеют ряд инноваций, повышающих их экологичность. Разработчики стараются не отставать от мировых тенденций, но все-таки отечественной продукции далековато до показателей, присущих европейским и некоторым азиатским конкурентам. Зато у российской продукции неоспоримый плюс — невысокая цена, которая удовлетворяет всех потребителей.

О котлах старого образца

АОГВ — более поздняя модификация марки АГВ. У них, как и у предшественников, не особо высокий КПД, нет управления термостатом. Когда газ был дешев, на низкую производительность никто не обращал внимания, сегодня КПД — одна из важнейших характеристик при выборе отопительного оборудования. Модели АГВ отличались некачественной автоматикой, которая ломалась после одного-двух сезонов эксплуатации.

АГВ и АОГВ могут работать без автоматики: если она сломается или ее отключат специально, это мешать не будет. Покупая отопительный котел, необходимо позаботиться о достаточном количестве труб — их диаметр не должен быть меньше двух дюймов. Если взять меньший диаметр, может ухудшиться циркуляция теплоносителя — появятся дополнительные расходы на его нагрев.

В чем усовершенствование

Разработчики внесли в конструкцию ряд усовершенствований:

• Стеклянные термометры заменили на итальянские, более модернизированные.
• Установлена немецкая автоматика от Honeywell.
• Пьезорозжиг.
• Внешний вид улучшился благодаря качественному покрытию. Изменился дизайн: корпус может быть круглый или прямоугольный. Цвет — белый. Окраска — порошковая.

Нюансы эксплуатации

Пользуясь газовым оборудованием от ЖМЗ, следует знать: горелка, стартуя, создает шум — хлопок. В некоторых модификациях он сведен к минимуму — включается более плавно.

Дымоход монтируется за пределами жилых помещений. Диаметр дымохода — 14 см. Под его трубой — емкость для сбора сажи, которую время от времени нужно очищать.

Важно! Бытовой отопительный котел могут подключать только специалисты службы газа — самостоятельное подключение исключено.

Устанавливают напольные устройства в отдельных помещениях, на нижнем уровне здания. К новому оборудованию прилагаются инструкция, схема подключения и технический паспорт.

Принцип работы

Поступление холодной воды осуществляется без принудительной циркуляции — самотеком. Именно поэтому газовый прибор ставят в самом низу отопительной системы. Бывает, приходится даже искусственно занижать его расположение.

Горелка поджигается через запальник. Обязательное условие горения — тяга. Чтобы контролировать ее, имеется специальный датчик. Когда тяга пропадает, подача газа автоматически прекращается. Если в дымоходе недостаточное разрежение или его задувает ветром, газ также отключается, а запальник тухнет. Аварийная ситуация предотвращается.

Уровень нагрева теплоносителя контролирует термопара. Когда теплоноситель нагреется сверх установленного значения, поступление топлива прекращается — горелка отключается. Как только температура теплоносителя достигнет критически низкого значения, газ снова начинает поступать, горелка загорается.

Такая система контроля не может обеспечить стабильную температуру в помещении, зато оборудование способно функционировать при любых обстоятельствах: без электроэнергии, при низких давлениях газа, при сильных морозах.

Задачи системы автоматики

• Блокировка при исчезновении тяги.
• Отключение при нагреве теплоносителя до критического значения и включение при остывании.
• Блокировка поступления газа при низком или пульсирующем давлении, а также при поломке термопары.

Главный плюс АОГВ — возможность применения в самотечных системах отопления. В них устанавливают расширительные емкости, а циркуляционные насосы попросту не нужны. Самотечные системы желательно оснащать радиаторами большого объема.

Обзор моделей

Любой АОГВ — это одноконтурный напольный аппарат, предназначенный для отопления помещения. Второго контура в них нет. Если нужно горячее водоснабжение, необходимо подключать бойлеркосвенного нагрева. На базе АОГВ выпускают АКГВ — в них есть встроенный теплообменник для ГВС.

Горелка рассчитана на природный газ. Чтобы перевести устройство на сжиженный газ, понадобится ее поменять ч нужна специальная форсунка. Производитель выпускает нагреватели мощностью от 11 до 29 кВт. Можно подобрать модификацию для отопления площади от 45 до 250 м². Ориентировочная стоимость котлов ЖМЗ — 18-23 000 рублей.

АОГВ-11.6 Эконом

Напольное исполнение. Бытовые версии — 11-29 кВт. Характеристики версии 11.6:

• КПД 90%
• Открытая камера.
• Обогревает 100 м².
• 11 600 Вт.
• Один контур.
• Механическое управление.
• Конвекционный тип.
• Вес — 45 кг.

АОГВ-23.2-3 Комфорт

• КПД 88%
• Открытая топка.
• Обогревает 200 м².
• 23,2 кВт.
• Один контур.
• Механическое управление.
• Конвекционного типа.
• Вес — 52 кг.

А вот 23 Универсал может быть выполнен в двух вариациях: одноконтурный и двухконтурный. Энергонезависимый аппарат комплектуется импортной автоматикой. Работает на любом виде газа. Скромные габариты, небольшой вес — идеальное решение для создания автономного отопления.

АОГВ-17.4-3 Универсал

АОГВ 17 относится к конвекционному типу. Напольное исполнение. Открытая топка.

• КПД 88%
• Площадь — 140 м².
• Мощность — 17,4 кВт.
• Весит 49 кг.

Аббревиатура расшифровывается как «Аппарат Отопительный Газовый Водонагревательный». Завод Жуковский — не единственный их производитель. Их выпускают:

• ОАО «Боринское» (Московская обл.). Выпускает аппараты в расширенном диапазоне мощностей, есть модели на 5, 6, 7, 9 и 11 кВт. Далее: от 11 до 23 кВт.
• ЗАО «Ростовгазоаппарат». Выпускает варианты 11,6-35 кВт.
• Также имеются импортные версии — Beretta (Италия).

Жуковский МЗ не выпускает парапетные котлы, но их можно найти у других отечественных производителей, например, аппарат от компании РОСС. Парапетные модели имеют закрытую камеру сгорания, поэтому их можно устанавливать в квартире. Им не требуется отдельное помещение.

Пример парапетного аппарата: РОСС АОГВ-13П. Это 2-контурный вариант. Обогревает до 130 м². 13 кВт. КПД — 90%.

Отзывы

АОГВ-23,2-3 Комфорт: Тимофей У., Истра

Работает уже шестой год. Очень дешево по сравнению с тем, что предлагают европейцы. Быстро нагревает дом 180 м.кв. Запускается без проблем. За 5 лет работы один раз пришлось поменять термопару.

АОГВ-11,6-3: Елена П., Котлас

Дешевый, потому и купили. Плюсы: компактен, сравнительно тихо работает. Минусы: все дешевое, убогое, как будто его в сарае собирали. Автоматика — одно название. Уже на следующий год начал сам по себе выключаться. А иногда, наоборот, начинает «полыхать» — внутри что-то горит, пахнет жженым пластиком. И мастера ничего сделать не могут. Будут деньги — куплю что-то получше, только не ЖМЗ.

Газовые котлы ЖМЗ — простое и надежное оборудование, проверенное временем. Они адаптированы к российским условиям, имеют доступную цену. Помимо продукции Жуковского МЗ, на рынке есть масса других производителей, выпускающих аналогичную технику, в том числе двухконтурные и парапетные модели. Каждый может выбрать подходящую по мощности для его дома.

В настоящее время в квартирах и частных домах еще можно встретить отопительное оборудование старых образцов, уже не отвечающее возросшим требованиям – неэффективное, неэкономичное и не отвечающее условиям безопасности. Основным видом бытового газо-нагревательного оборудования долгое время являлись газовые напольные котлы АОГВ (автономное отопление и горячее водоснабжение). Эти бытовые котлы —  нагревательные газовые агрегаты оснащались горелками атмосферного типа и обеспечивали обогрев жилья естественной циркуляцией горячего теплоносителя в системе отопления. Весомыми достоинствами этой техники являются энергонезависимость и высокая надежность. АОГВ оснащались примитивной автоматикой, которая быстро выходила из строя, но обогреватель продолжал успешно выполнять свои функции и без неё. Такой бытовой газовый котел — единственный отопительный агрегат, не потребляющий электроэнергии.

Современные бытовые газовые котлы отопления отечественного и зарубежного производства, представляют отопительную технику нового поколения, отвечающую не только возросшим требованиям безопасности и эффективности, но и эстетическим запросам потребителя.

Рассмотрим подробнее, что собой представляет современное котельное оборудование, и насколько функциональна эта нагревательная техника.

Газовый котёл — основной элемент автономной отопительной системы

Автономная бытовая система водяного отопления на основе газового котла состоит из следующих основных частей:

• нагревательный котёл с насосом;
• система автоматики;
• система вентиляции;
• трубная разводка теплоносителя;
• радиаторы.

Главным элементом системы отопления является газовый котёл, обеспечивающий подогрев и циркуляцию теплоносителя. Рассмотрим этот агрегат подробнее.

Назначение и функции газовых водонагревательных котлов

Основная задача газовых котлов — обогрев внутренних помещений и обеспечение СГВ (системы горячего водоснабжения). Бытовые автономные котлы, газовые теплогенераторы используют в качестве топлива природный газ, подведённый к автономной системе отопления жилья из центральной магистрали. Использование газовых нагревательных котлов для бытовой системы отопления и СГВ обусловлено их следующими характеристиками:

• компактность;
• градация по производительности (мощности);
• относительная простота монтажа;
• экономичность;
• эффективность;
• удобство эксплуатации благодаря высокой степени автоматизации.

Идентичное промышленное оборудование отличается от бытового мощностью, габаритами и технической оснащённостью, поэтому эксплуатация газовых котлов промышленного предназначения требует от обслуживающего персонала профессионализма и постоянного мониторинга процесса работы агрегата.

Использование газовых котлов в быту должно быть безопасным, поэтому управление и обслуживание этих агрегатов должно быть простым и не требовать от потребителя наличия специальных навыков. Современные модели газовых котлов благодаря использованию при их производстве специальных технологий полностью отвечают предъявляемым требованиям.

Современные отопительные котлы, в отличие от устаревших моделей, имеют КПД, близкий к 90%. Кроме обогрева внутренних помещений, современная бытовая газо-нагревательная техника последнего способна в автоматическом режиме обеспечить работу системы горячего водоснабжения жилья.

Котлы современных моделей оптимально автоматизированы, степень автоматизации зависит от назначения агрегата и класса исполнения. Потребительский рынок водонагревательных приборов представлен бытовой техникой самых различных видов и типов. В распоряжении покупателей множество разнообразных моделей, начиная с мощных бытовых котлов напольного типа для отопления частных домов большой площади и заканчивая компактными настенными агрегатами для городских квартир. Для каждого вида жилья и условий эксплуатации можно подобрать котел соответствующего типа — одноконтурный или двухконтурный газовый котел, агрегат с открытой топкой или с камерой сгорания закрытого типа, котлы с чугунными или биметаллическими теплообменниками.

Важно! Высокая степень автоматизации газовых котлов уменьшила долю человеческого участия при их эксплуатации, но не снизила его роль – выполнение всех требований по безопасному использованию нагревательного газового оборудования, изложенных в инструкции по эксплуатации, строго обязательно.

Классификация газовых котлов бытового назначения

Обзор бытовых газовых котлов будет неполным без рассмотрения видов классификации этих отопительных агрегатов:

• по месту размещения;
• по функциональности.

Классификация по месту размещения

В зависимости от места и способа установки, автономные газовые бытовые котлы производятся двух видов:

• напольного исполнения;
• настенного типа.

Бытовые газовые котлы в напольном исполнении представляют собой более мощные агрегаты (до 1000 кВт), способные обеспечить теплом и горячей водой дома большой площади. Производительность котла указана в инструкции по его использованию, чтобы облегчить выбор агрегата под конкретные площади и условия эксплуатации.

Важно! Большой объём ёмкости для воды обуславливает значительный вес и габариты таких агрегатов, поэтому для установки напольного оборудования необходимо специально оборудовать отдельное помещение-котельную, обустроенную дымоходом и вентиляцией.

Требования, предъявляемые к домашней котельной, определяются ГОСТ и обязательны к исполнению. В частности, для газовых котлов мощностью до 30кВт площадь помещения должна быть не менее 4 м кв., а объём – 8 м куб.

Бытовой настенный газовый отопительный котел обладает компактными размерами, однако мощность его ограничена, так как монтаж на стену котла с ёмкостью для воды большого объёма предъявляет к несущей способности основания повышенные требования.

Котлы настенных моделей можно легко установить в подсобном помещении, на кухне, в ванной комнате. Для экономии пространства можно использовать для монтажа имеющуюся в стене нишу. Выделять под котёл отопления отдельное помещение в данном случае не требуется, необходимый приток воздуха в камеру сгорания и вывод продуктов горения наружу обеспечит дымоход двойного действия – коаксиальный, заменяющий громоздкие традиционные конструкции.

При его установке на стене согласно месту расположения котла выполняется разметка, а затем — отверстие по диаметру коаксиального дымохода с добавкой 3-4 см для последующей полной герметизации зазоров конопаткой или другим методом. Устройство дополнительных воздуховодов или подключение этого дымохода к общей шахте дома не требуется.

При желании иметь дома, кроме отопления, автономное горячее водоснабжение настенный котел следует выбирать мощностью по теплу не менее 24 кВт (не путать с потребляемой электрической мощностью агрегата).

Каскадная система газовых котлов

При проектировании отопления частных домов большой площади в целях экономии используют применение каскада газовых котлов небольшой и средней мощности, объединённых единой системой гидравлики и электрики (не путать с параллельным подключением группы котлов, где управление каждым из них осуществляется отдельно).

Такая технология, в зависимости от времени года и потребности в горячей воде, позволяет использовать не единственный имеющийся огромный агрегат напольного исполнения, а необходимое количество котлов из каскада.

Способы управления каскадной системой агрегатов могут предусматривать не только использование определённого количества котлов каскада, но и комбинации (с помощью каскадного контроллера) из нагревательных устройств, работающих с разной выставленной мощностью.

Систему каскадного использования монтируют как из котлов напольного исполнения, так и из настенных агрегатов.

Кроме обогрева частного жилья, каскадную технологию установки обогревательного оборудования, но из агрегатов большей мощности, применяют для отопления общественных зданий (вокзалы, торговые центры, выставочные и концертные залы).

Важно знать! Для отопления квартиры площадью в 50-70 м² достаточно 5-10 кВт от общей мощности котла по теплу. Остальная мощность потребуется для подогрева воды в системе ГВС. Чем больше точек забора горячей воды, тем мощнее должен быть котёл.

Если мощности агрегата не достаточно, чтобы обеспечить СГВ в необходимом объёме, применяют установку дополнительного устройства – бойлера косвенного нагрева, который трубной обвязкой подключается к газовому котлу.

Классификация по функциональности

Разделение котлов по типу размещения непосредственно связано с функциональностью газового агрегата, которая зависит от числа контуров в конструкции устройства – один или два.

Одноконтурные котлы используются только для обогрева жилых помещений, который обеспечивается единственным имеющимся в конструкции агрегата водяным контуром.

Для полноценного жизнеобеспечения жилого объекта привлекательнее выглядит двухконтурные газовые котлы, которые, кроме отопления, обеспечивают функционирование системы горячего водоснабжения, используя для этого второй свой контур. Двухконтурные обогревательные устройства различаются по способу нагрева теплоносителя:

• проточный;
• ёмкостный.

При незначительном расходе горячей воды и малым количеством точек горячего водозабора (1 или 2) лучше использовать двухконтурные котлы с проточным подогревом воды. Такие устройства имеют меньшую мощность и экономичны.

Модели настенных котлов с проточным подогревом отличаются компактностью и быстрым подогревом горячей воды. Недостатки конструкции такого оборудования — большой расход газа и падение температуры теплоносителя при интенсивном потреблении горячей воды. Выход из подобной ситуации заключается в установке накопительного бойлера, который сократит расход топлива и позволит сохранить заданную температуру теплоносителя. Однако эта операция значительно увеличит расходы на обустройство системы отопления, к тому же для установки бойлера тоже необходимо определённое место расположения.

Для справки: владельцы частных домов, менее ограниченные в жилой площади, чем жильцы квартир, и имеющие в распоряжении одноконтурные котлы, в качестве альтернативы двухконтурному агрегату могут дополнительно установить бойлер косвенного нагрева необходимой емкости.

Конструктивные особенности

Бытовое газо-нагревательное оборудование может иметь существенные конструктивные отличия и особенности, в том числе различаться по материалу изготовления теплообменников, которые по этому признаку подразделяются на следующие виды:

• стальные — на оснащении бюджетных моделей;
• чугунные – для котлов напольного типа;
• из нержавеющей стали – используются в настенных котлах;
• биметаллические (битермические) — самый распространенный тип.

У каждого вида теплообменников свои достоинства и недостатки, поэтому теплообменник необходимо выбирать с привязкой к условиям эксплуатации и личным предпочтениям:

• стальные теплообменники дёшевы, но подвержены коррозии.
• чугунные изделия практичны и долговечны.

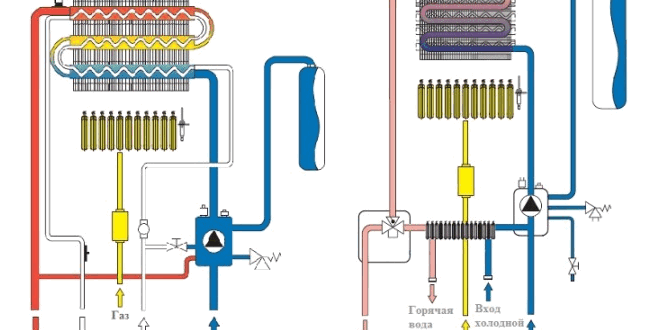

• биметаллические изделия легки и потому устанавливаются в настенных моделях двухконтурных котлов.
• теплообменники из нержавеющей стали прочны, долговечны, не меняют химический состав воды, но из-за дороговизны материала и сложности технологии изготовления имеют высокую цену.

Газовые отопительные котлы классифицируются также по конструкции камеры сгорания:

• открытого типа;
• закрытая топка.

Разница между ними заключается в том, что при задувании ветра возможно попадание в помещение вредных продуктов горения. Кроме того, воздух, необходимый для горения газа, в камеру сгорания открытого типа поступает из помещения, что приводит к выгоранию кислорода в комнате. Оба этих фактора обязуют обязательно периодически проветривать жильё.

А закрытый тип камеры сгорания изолирует процесс горения от атмосферы помещения, воздух туда поступает снаружи, и выгорания кислорода комнаты не происходит.

В настоящее время набирают популярность конденсационные газовые котлы и агрегаты с турбонадувом, которые при меньшем потреблении топлива имеют большую эффективность, но, соответственно, и более высокую цену.

Читайте также: почему задувает газовый котел?

Заключение

Каждая модель бытового газового котла имеет свои функциональные возможности и ресурс. Выбирая для себя модель устройства, необходимо учитывать условия предстоящей эксплуатации агрегата и задачи, которые ему придется решать. Бюджетные модели способны удовлетворить минимальные требования потребителей, тогда как дорогие приборы значительно расширяют возможности обитателей квартиры, жилого дома.

По этим размышлениям, экономить на отопительном оборудовании не стоит, как не стоит и оплачивать потенциал оборудования, который за ненадобностью не будет востребован.

Используемые источники:

• https://vdomteplo.com/otopitelnoe-oborudovanie/kotly-otopleniya/gazovye-k/agv-i-aogv.html
• http://oteple.com/dlya-chego-nuzhna-i-kak-rabotaet-avtomatika-na-gazovyx-kotlax-starogo-obrazca/
• http://kotlyhouse.ru/gazovye/246-starye-gazovye-kotly-otopleniya.html
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/brendy-gazovye-kolonki-i-kotly/gazovye-kotly-aogv-obzor-otzyvy-neispravnosti/
• https://znatoktepla.ru/kotly/gazovie/bytovye-gazovye-kotly.html
