Делаем сами кольцевой дренаж: особенности системы и правила проведения работ

Обильные сезонные осадки и близость водоносных слоев к поверхности грунта заставляют владельцев коттеджей и дачных домиков задумываться о борьбе с излишками влаги. Ее избыток может сулить серьезные неприятности: • перенасыщенные влагой грунты раскисают, что затрудняет проведение работ и создает трудности для перемещения по участку; • за счет гидростатического давления влага интенсивно проникает в поры фундамента и других строительных конструкций, что приводит к их частичному разрушению и снижению надежности, подтоплению цокольных этажей, ухудшению микроклимата в помещениях; • в период межсезонья, когда в ночное время температура воздуха падает ниже нуля градусов, влага скопившееся на поверхности отмостки и ступенек замерзает и превращается в лед — что не только способствует ускоренному разрушению покрытий, но и самое важно может повлечь травмы людей. • вода, не отведенная от поверхности в осенне-весенний период, застывает непроницаемой коркой в верхнем плодородном слое, что не только губительно сказывается на газоне и садовых растениях, но и способствует образованию так называемой верховодки — воды которая образуется на поверхности грунта, но не способной просочится в грунт за счет слоя льда. Такие воды исчезают только после полного оттаивания верхнего слоя поверхности, в некоторых случаях грунт не оттаивает до конца мая. Наиболее эффективным методом борьбы является монтаж дренажной системы.

Основные задачи дренажа

В современном понимании дренаж подразумевает удаление воды с поверхности или отвод грунтовых вод на земельных участках. Задачами, которые решает дренажная система, являются: • защита зданий и сооружений, частей конструкций от постоянного воздействия влаги; • предотвращение проникновения влаги в жилые и подсобные помещения; • обеспечение нормального состояния площадок и дорожек; • защита высаженных растений от заиливания; • устранение явления водной эрозии верхних плодородных слоев. Первые 3 из них решает пристенный или кольцевой дренаж дома.

Что такое кольцевой дренаж фундамента и его отличие от пристенного

Пристенные системы отличаются высокой эффективностью и позволяют обеспечить максимальную защиту фундаментов и цокольных помещений строений. Монтируются они, как правило, при строительстве дома на этапе закладки заглубленных конструкций (прежде всего, фундаментов). Их основная особенность – расположение в непосредственной близости (на расстоянии не более 1м) от фундаментов и стен. Чаще всего проектируются они совместно с системами гидроизоляции.

Когда дом уже построен и сооружение пристенной дренажной системы затруднено или невозможно, лучшим выходом станет кольцевой дренаж фундамента.Под этим термином понимают траншейную систему, в которой дрены укладываются по всему периметру строения на некотором расстоянии (от 1 до 3 м) от фундаментных конструкций. Такая конструкция определяет основные особенности систем кольцевого дренажа фундамента: • Простоту реализации – система может быт построена собственными силами без привлечения строительной техники и использования дорогих материалов и комплектующих; • Специфику применения – наиболее часто применяется кольцевой дренаж вокруг дома в грунтах с высокой водопроницаемостью (например, песчаниках); • Обязательные требования к монтажу – система эффективна только при выполнении условий по глубине закладки и др.

Основные условия для кольцевого дренажа фундамента

Для надежной защиты фундаментных конструкций от воздействия влаги и цокольных помещений от подтопления при закладке кольцевого дренажа вокруг дома необходимо выполнять условия по: • Понижению уровня грунтовых вод внутри обслуживаемого периметра. Оно определятся глубиной закладки дрен, высотой уровня грунтовых вод и высотой капиллярного поднятия влаги в грунтах. На практике трубы кольцевого дренажа фундамента располагают несколько ниже расчетного сниженного УГВ, и как правило, ниже основания строения. • Обеспечению эффективного радиуса дренирования. Он определяет допустимое расстояние от конструкций до оси дрен и зависит от характера грунта, размеров фундамента, глубины закладки дренажных труб и ширины траншеи. Следует помнить, что укладка на расстоянии меньше расчетного может привести к вымыванию грунта из-под фундаментов, а на расстоянии большем – к снижению эффективности отвода грунтовых вод. • Функционированию системы с учетом климатических особенностей местности. С этой точки трубы кольцевого дренажа фундамента производят ниже характерного для региона уровня промерзания грунтов.

Кроме этих существуют и другие дополнительные требования, например, определяемые санитарными правилами, которые также должны быть учтены при проектировании системы.

Устройство кольцевого дренажа

Кольцевой дренаж фундамента представляет систему заглубленных перфорированных труб (дрен), укладываемых по периметру защищаемого здания, как правило, параллельно фундаментным конструкциям.

При ее проектировании и монтаже следует предусмотреть: • Перемещение жидкости по дренам самотеком, что требует укладки их с уклоном в пределах 2-5 мм на погонный метр магистрали. • Соединение ветвей системы таким образом, чтобы устранить опасность засоров и предусмотреть возможность прочистки труб – как правило, в местах поворотов дренов монтируют ревизионные колодцы (участки вертикальной трубы, накрытые крышками). • Отводную магистраль для сброса собранной системой жидкости в дренажный колодец, природные водоемы, коллектор канализационных систем или другие специальные гидротехнические сооружения.

Как построить систему кольцевого дренажа дома

Начинать строительство кольцевого дренажа фундамента следует с определения характеристик участка. Для проектирования понадобятся сведения об УГВ и их сезонном подъеме, распределении осадков в регионе, характере и уровне промерзания грунтов, рельефе.

На его основании приступают к строительству: • Отрывают траншеи на глубину, соответствующую расчетной глубине залегания труб системы дренажа дома и толщине подушки (ширина траншеи составляет до 0.5 м, для эффективности дренажа и простоты монтажа откосы траншей должны иметь угол не менее 30 градусов). • В местах изменения направления труб монтируют колодцы (высота должна соответствовать отмостке). • На дно траншеи укладывают подушку – слой утрамбованного песка и/или крупнофракционного щебня толщиной до 15 см. • Слой породы накрывают геотекстилем, с высокой водопроницаемостью, оставляя крылья на откосах траншей. • На геотекстиль выкладывают слой дренирующих пород (мытый щебень, керамзит, гравий), укладывают дрены (ПВХ, полиэтиленовые гофрированные или металлические перфорированные трубы). • Засыпают трубы слоем дренирующего материала. • Накрывают конструкцию крыльями геотекстиля и производят засыпку песком или щебнем и обратную подсыпку грунтом.

Стоимость кольцевого дренажа фундамента

Расходы при строительстве кольцевого дренажа фундамента складываются из затрат на покупку материалов, стоимости земляных и монтажных работ (если они выполняются подрядными организациями). При строительстве кольцевого дренажа вокруг дома собственными силами потратить придется порядка 600-900 рублей на погонный метр конструкции. Дополнительных расходов потребуют гидрогеологический анализ участка, проект системы и т.д.

Специализированные строительные организации предлагают такие услуги по цене от 1000 до 3000 рублей за погонный метр (особенно значительно растет стоимость работ с увеличением глубины закладки).

Особенно выгодным вариантом будет заключение договора с организацией, которая может взять на себя все виды работ – от анализа и проектирования до сдачи в эксплуатацию, такими как Промсток. В этом случае гарантировано выполнение всех требований, в том числе и определенных федеральным и местным законодательством и ввысоке качество материалов и работ.

<index>

Продуманная система дренажных линий по всей территории участка и вокруг дома защитит строения и поверхность от повреждения талой водой, образования луж и потоков грязи после ливней. Поверхностные сети справятся с осадками и растаявшим снегом, а глубинные линии снизят уровень влаги в грунте – газон всегда будет ровным, а плитка во дворе – сухой и чистой. Особого внимания требует планировка дренажных траншей вокруг дома – по периметру фундамента обустраивают 3 типа водоотводных систем: комбинированный поверхностный (точечный и линейный), кольцевой дренаж и пристенный.

Содержание

Виды дренажных систем: защита зданий на участке ↑

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

• Глубиной монтажа.

• Способом организации линий.

• Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Пристенный дренаж: отвод грунтовых вод от фундамента ↑

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

• Отвод избытка влаги от стен и нижней фундаментной плиты.

• Защита конструкции от проникновения грунтовых вод.

Поверхностная сеть: осушение участка вокруг дома ↑

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Кольцевой дренаж: регулирование уровня грунтовых вод ↑

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор типа системы: в каких случаях нужен кольцевой дренаж ↑

Выбор оптимальной схемы зависит от нескольких факторов:

• Климатических условий и количества осадков.

• Рельефа участка.

• Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

• В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

• При постоянно высоком уровне грунтовых вод.

• Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

• Когда дом строится на склоне.

Делаем сами: как провести кольцевой дренаж вокруг дома ↑

Единственный этап, на котором не обойтись без профессиональной помощи – планирование. Остальные работы – подготовку и покупку материалов, земляные работы и монтаж – вполне могут сделать самостоятельно несколько человек. По предварительно составленной схеме достаточно просто просчитать количество необходимых элементов.

Стандартная схема кольцевого дренажа

Планирование: определение расстояния и глубины ↑

Основные правила расчета:

1. Глубина прокладки траншеи должна быть ниже стандартного непониженного уровня воды в грунте.
2. Установка дрен проводится ниже точки промерзания.

Радиус снижения уровня влаги в разных типах грунта

Радиус действия дренажной сети определить сложнее, соответственно, без проведения расчетов определить, на каком расстоянии устанавливать кольцевой дренаж, невозможно. На этапе выбора корректного значения удаления от стен дома обязательно нужно учесть технические характеристики: степень водопроницаемости породы, ее состав, и рассчитать показатель угла трения внутри грунта.

Специалисты используют формулу:

L _min = w + W/2 + ((K – k)/x)

L – Расстояние от стены до центра дренажного канала

w – Запланированная ширина канала

W – Толщина стены

K – Расстояние от поверхности грунта до низа фундамента

k – Расстояние до уровня грунтовых вод

x – Значение угла трения

Обычно монтаж кольцевых дрен выполняют на расстоянии до 8 м от стен загородного дома.

Подготовка материалов ↑

Перед началом работ по плану просчитывают общий метраж труб, количество ревизионных колодцев, метраж канализационных отводящих труб, если предусмотрен вывод в приемный резервуар.

Материалы:

• Дренажные перфорированные ПВХ трубы – бюджетный вариант. Трубы из гибкого материала, что позволяет сэкономить на соединителях и переходниках при изменении направления. По поверхности сделаны отверстия, пропускающие влагу, но задерживающие грязь и ил. Стандартный диаметр труб для укладки в траншеи кольцевого дренажа вокруг дома – 100 – 110 мм.

ПВХ-трубы для дренажа

• Альтернатива специальным изделиям – наружные канализационные трубы. Перфорацию делают самостоятельно тонким сверлом по всей поверхности. Следят, чтобы диаметр отверстий был меньше размера щебня для обсыпки.

Канализационные трубы с отверстиями

• Самый удобный в установке материал – дренажная труба в обмотке. Перфорированный шланг с фильтрами из пенополистирола, синтетических или натуральных (кокосовых) волокон, и в заводской обмотке из геотекстиля. Такую трубу укладывают на песок, без формирования гравийной подушки.

Заводская труба с обмоткой

• Муфты для соединений труб между собой и с ревизионными колодцами.

• Если используют стандартную пластиковую трубу, дополнительно необходимо подготовить геотекстиль, щебень крупной и средней фракции.

• Смотровые колодцы: сборные пластиковые или ПВХ конструкции, специальные емкости по высоте траншеи.

Готовые ревизии с подготовкой под соединение с трубами

• Инструменты: лопаты, нивелир или уровень, пленка для грунта.

• Песок для подсыпки.

Прокладка траншей ↑

Для монтажа системы лучше выбрать период, когда уровень грунтовых вод на минимуме: в конце лета и первой половине осени. Перед началом работ делают размету трассы: определяют горизонтальные линии прокладки. Маркируют линии колышками с натянутой леской.

Неудачно выбранное время: в канаве стоит вода

Выбирают точки, где будут установлены смотровые колодцы: в начале трассы и на каждом углу, где поворот составляет 90^о.

Выкапывают траншеи на запланированную глубину. Если уклон формируется на этапе земляных работ, то уровнем проверяют наклон дна через каждый метр. Значение перепада – от 2 до 4 см на каждый метр линии.

Ровные стенки и дно, глина – на одной стороне канала

Дно и стенки выравнивают. В отличие от поверхностных систем, при копке глубинных траншей не нужно делать стенки под наклоном ко дну. Глину из каналов отсыпают на одной стороне траншеи, желательно – на строительную пленку. Защитная пленка предотвратит размывание выкопанной глины по участку и облегчит обратную засыпку.

В местах установки колодцев делают расширения: диаметр ям под емкости должен превышать диаметр колодцев на 20 – 30 см.

Монтаж линий: пошаговое руководство ↑

В подготовленной траншее кольцевого дренажа формируют подушку из утрамбованного песка. Толщина первичной подсыпки – 15 – 20 см.

Песчаная подсыпка

Первый слой дренажного сэндвича – геотекстиль. Полотна укладывают на дно, совмещая середину полотна с центральной линией траншеи. Края оставляют свободными и фиксируют к стенкам.

Геотекстиль с щебневой подсыпкой

На геотекстиль засыпают щебень, толщина засыпки — от 30 см. В подушке по центру делают углубление, в которое укладывают дренажную трубу.

Трубы в обсыпке

Сверху засыпают щебень так, чтобы толщина подсыпки была равномерной со всех сторон. Края геотекстиля заворачивают внахлест.

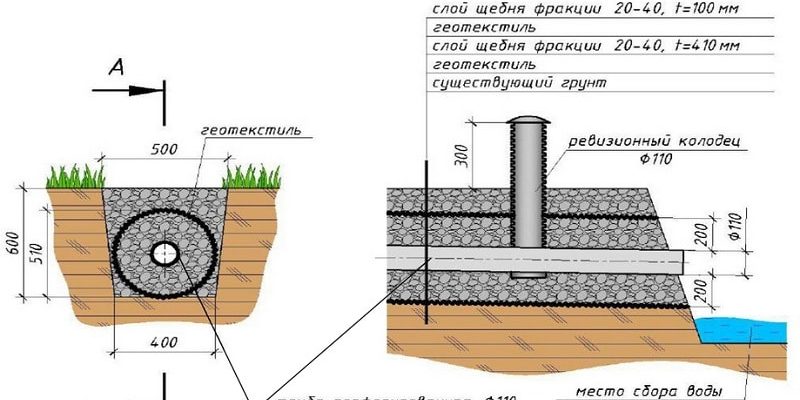

Схема дренажной линии

Установка ревизионных колодцев ↑

Устанавливают ревизионные емкости кольцевого дренажа в подготовленные траншеи на щебень. Толщина щебневой подушки – от 20 см. Соединяют патрубки с трубами с помощью муфт. Незадействованные соединительные патрубки заглушают.

Установка колодцев в углах

Вокруг наружных стенок емкости обустраивают теплоизоляцию: засыпают щебень, куски пенопласта или другой термозащитный материал.

Зазор между емкостью и стенками траншеи засыпают

Организация отвода и уход за системой ↑

Отвод кольцевого дренажа дома выводят:

• В сборный дренажный колодец.

• Общую ливневую канализацию.

Траншейные обоймы не требуют особого ухода. При засыпке нет необходимости утеплять дрены: функции изоляции выполняет текстиль и насыпная подушка. С учетом глубины укладки и малого объема жидкости в трубах, нет риска разрыва или промерзания системы в мороз. Промывать сеть необходимо всего 1 раз в несколько лет. Для чистки используют воду под напором, которую подают в трубы через ревизионные колодцы.

Самостоятельно разрабатывать проект сложного кольцевого дренажа не стоит. Ошибка в расчете расстояния и глубины чревата абсолютной бесполезностью дрен. Если радиуса дренажа не хватит для снижения уровня воды до запланированного, то в сезон, когда почва перенасыщена влагой, подвал и цоколь дома будут подтоплены. Исправить ошибку удастся, только полностью переустановив дренажные линии по корректной схеме. Основные расчеты и создание плана дренажа – задача для специалиста.

</index>

Строительство любого объекта начинается с геологических изысканий. Они позволяют понять структуру и особенности грунта непосредственно на нужном локальном участке. Также это поможет обезопасить любое сооружение от негативного и разрушительного воздействия грунтовых вод. Ведь зная, где они залегают, легче построить эффективную дренажную систему.

Дренаж – это инженерное сооружение, позволяющее защитить фундамент и несущие ограждающие конструкции от разрушения из-за частичного или полного затопления. Различают четыре основных вида дренажных систем:

1. Пластовый дренаж.
2. Пристенный дренаж.
3. Локальный (местный) дренаж.
4. Кольцевой дренаж фундамента здания.

Пластовый дренаж – позволяет защитить фундамент в местах с самыми сложными гидрогеологическими условиями:

• Водный пласт настолько обширный и мощный, что другие системы не в состояние защитить конструкцию;
• Водоносный пласт имеет не однородную, а слоистую структуру;
• Напорные подземные воды;
• Водяная линза под фундаментом дома.

Пластовый дренаж рекомендуется устраивать на почвах, содержащих большое количество песка. Если надо получить абсолютно сухой подвал без плесени, то можно его построить на глинистом основание.

Пристенный дренаж – подходит для удаления воды из глинистых и суглинистых грунтов вокруг фундамента здания. Главные особенности:

• Он строиться только на начальном этапе работ, сразу послу завершения возведения фундамента;
• Располагается на расстояние не более 1 м от внешней стены фундамента;
• Глубина заложения дренажных труб на150 – 200 мм ниже подошвы основания;
• Может применяться в комбинации с кольцевой системой дренажа, при наличии в границах одного участка разных грунтов.

Местный дренаж – предназначен для точечного сбора воды с крыш зданий, дорожек, тротуаров. Главные особенности:

• Вода собирается в пластиковые контейнеры, откуда удаляется через ливневую канализацию;
• Устраивается у поверхности земли, без сильного заглубления;
• Служит для защиты малоэтажных домов и коттеджей. В водоотведение от промышленных зданий практически не используется.

Кольцевой дренаж – устраивается для предотвращения негативного воздействия грунтовых вод на одно или группу зданий, расположенных на песчаном основании. Строиться при подтоплении заглубленных подвалов, когда другой вид дренажа не справляется.

Водоотведение данного типа применяется для защиты нескольких строений, если они расположены на песчаном грунте. Когда почвенные воды проходят с одной стороны здания, то допускается строительство кольцевого дренажа незамкнутого типа.

Глубина закладки труб зависит от технического расчёта. Он не должен располагаться выше подошвы основания здания. Оптимальное расстояние от внешней стороны фундамента до дренажной трубы 5 – 15 м.

Для устройств кольцевого дренажа используют три вида труб:

• Трубы, изготовленные из асбестоцемента;
• Перфорированные трубы из керамики;
• Пластиковые трубы.

Асбестоцементные и керамические трубы в настоящее время практически не применяются, так как имеют ряд существенных недостатков:

• Из-за большого веса требуется специальная техника для проведения погрузочно-разгрузочных и монтажных работ;
• Низкая скорость укладки труб. Она связана со сложностями в монтаже. Не подходят для установки своими руками, требуется помощь сторонних монтажных организаций;
• Низкие эксплуатационные свойства. Для кольцевого дренажа в трубах надо делать отверстия. Они часто забиваются, система приходит в негодность, требуются постоянные чистки;
• Через 20 – 30 лет эксплуатации дренажи из асбестоцементных и керамических труб требуют полной замены всех элементов;
• Высокая стоимость материалов и работ.

На фоне этих явных недостатков асбестоцементных и керамических труб выигрышно выглядят пластиковые системы для кольцевого дренажа.

Преимущества пластиковых труб

• Срок эксплуатации 50 – 60 лет;
• Выдерживают большие нагрузки. Подходят для глубинного заложения в кольцевом дренаже;
• Не подвержены коррозии и процессам гниения. Могут устанавливаться в самые агрессивные среды;
• Маленький вес. Это сокращает расходы на транспортировку и монтаж. Возможна установка своими руками без привлечения сторонних специалистов и техники;
• Благодаря гладкой внутренне поверхности на них практически не образуется ильный нарост;
• Низкая цена при хорошем качестве материала;
• Легко производить обслуживание, так как забиваются они редко;
• Широкий ассортимент труб и соединительных фитингов.

Виды пластиковых труб для кольцевой дренажной системы

В домашних условиях самые популярные, это пластиковые ПВХ трубы. В зависимости от своего строения и эксплуатационных характеристик они подразделяются:

• Имеющие одни или два слоя. Двухслойные трубы отличаются особой прочность на сжатие, и предназначены для укладки на большую глубину при строительстве дренажной кольцевой системы;
• Гибкие или жёсткие. Жёсткие трубы – это 6 или 12 метровые пластиковые элементы. Гибкие дренажные шланги выпускаются бухтами по 40 – 50 метров;
• Трубы, оборудованные или нет внешним фильтрующим слоем. Предпочтение надо отдавать трубам, обмотанным геотканью.

На рынке также представлены полипропиленовые дренажные трубы. Их минимальный диаметр 50 мм. Выпускаются как перфорированные, так и гладкие варианты.

Полиэтиленовые трубы для кольцевого дренажа. Выпускаются перфорированные и гладкие, гофрированные, с фильтрующим слоем и без него трубы.

Строительство кольцевой дренажной системы вокруг дома своими руками

Работы по монтажу кольцевого дренажа начинаются с качественной и тщательной гидроизоляции поверхности фундамента. Она состоит из нескольких этапов:

• Грунтовка всей площади поверхности фундамента битумным составом;
• Оклейка фундамента рулонным гидроизоляционным материалом;
• Оштукатуривание поверхности по стеке;
• Повторная оклейка рулонной гидроизоляцией.

После проведения тщательной гидроизоляции основания дома надо приступать к устройству кольцевой дренажной системы.

Этапы устройства

1. На расстояние 5 – 15 м от здания по всему периметру выкапывается траншея. Её ширина 500 – 600 мм. Глубина на 400 – 450 мм ниже подошвы фундамента.
2. С помощью лазерного уровня или нивелира делается необходимый уклон. Это 15 – 20 мм на 2 – 3 метра дренажной трубы. Если не выдержать нужный уклон, то вода в системе будет застаиваться, трубы забиваться и заиливаться. Для более точного устройства уклона можно использовать песчаную подсыпку.
3. Дно траншеи застилается геотканью для предотвращения заболачивания дренажной системы.
4. На геотекстиль насыпается слой гравия или щебня толщиной 150 – 200 мм. В нём выкапывается бороздка для укладки дренов.
5. Устанавливаются дренажные трубы. Лучше использовать ПВХ трубы с обмоткой из геоткани. Тогда система не будет засоряться гравием и песком. Между собой трубы соединяются ПВХ фитингами. Для более лёгкого монтажа концы соединяемых элементов обрабатываются куском хозяйственного мыла.

В местах соединения труб монтируются вертикальные смотровые колодцы с помощью специальных соединительных тройников. Колодцы должны подниматься над поверхностью земли. Сверху они закрываются решётками. Такие смотровые колодцы позволяют в дальнейшем легко эксплуатировать дренажную систему, быстро избавляясь от засоров.

1. Сверху труба засыпается слоем гравия толщиной 200 – 250 мм. Если использовались трубы без фильтрующего слоя, то перед засыпкой гравием они обматываются геотканью.
2. Оставшаяся часть траншеи засыпается землей или песком.

Вся отводимая от здания вода будет собираться в дренажном колодце. В первую очередь выкапывается яма нужного размера. Затем устанавливаются железобетонные кольца. Как вариант можно залить стенки ямы бетоном, армированным металлической сеткой. Стыки между железобетонными кольцами промазываются цементно-песчаным раствором.

Канализационная труба, в которую собирается вода из дренажа утепляется. Для этого подойдёт любой утеплитель, толщиной 250 мм. Сверху колодец закрывается деревянной или металлической крышкой.

Кольцевая дренажная система даёт возможность качественно и надёжно защитить как дом, так и целый участок от разрушительного воздействия грунтовых вод. Для строительства не потребуется использование специализированной техники или наёмных рабочих. Все работы можно выполнить своими руками. Главное тщательно изучить инструкции и подойти к вопросу с умом.

Видео по теме

Отвод грунтовой и ливневой воды от фундамента существенно увеличит срок службы и капитального здания, и дачной постройки. Несложная в устройстве дренажная система убережет подземные бетонные конструкции от постепенного размывания, а подвалы от обводнения. А ведь крайне важно предотвратить разрушение именно основы строения, правда?

Грамотно составленная схема дренажа вокруг дома поможет соорудить эффективно действующую систему сбора и отвода природной воды. Мы предлагаем вам ознакомиться с тщательно подобранной и проверенной информацией, опирающейся на нормативные документы и реальный опыт строителей малоэтажных объектов.

Мы обстоятельно расскажем о видах дренажных систем, особенностях их устройства, специфике эксплуатации. Приведем доводы в пользу выбора определенного типа дренажа. Предложенные вашему вниманию полезные сведения дополнены фото, схемами и видео-инструкциями.

Виды дренажных сооружений для осушения участков

Проектируя дренажную систему, в первую очередь определяют цели, которых планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и подвала дома от избытка влаги.

Из существующих систем дренажа можно выделить два основных типа — открытый и глубинный (закрытый). Первый может использоваться для нужд сельского хозяйства, для водоотведения с возделанных территорий. Закрытый дренаж применяется для отвода вод на дачных и коттеджных участках, для защиты строений от негативного воздействия высокого УГВ.

Организация дренажной системы необходима при высоком зеркале грунтовой воды, что особенно проявляется в паводковый период. Дренаж защитить от агрессии подземной воды бетонный фундамент и снизит гидравлическую нагрузку

Используют также комбинированные дренажные системы. Их зачастую дополняют ливневыми канализационными ветками, предназначенными для утилизации атмосферной воды. При условии их грамотной проектировки они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

Галерея изображенийДренажная система, предназначенная для отвода избытка грунтовой воды, отлично работает в паре с ливневкой, работа которой заключается в сборе и отводе атмосферных осадков (+)

Планирование схемы водоотведения лучше всего проводить еще на стадии проектирования дома. Это позволит связать работу водосточной системы и поместить дождеприемник под водостоками до устройства отмостки.

Открытый дренаж считается наиболее простым и не требует составления схемы. Он представляет собой траншеи шириной 0,5 м и глубиной 0,6—0,7 м. Стороны траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы проще поддаются осушению. Для этого перед домом, поперек склона вырывают водосточную канаву, которая будет задерживать воду с сада. Затем роют канаву, она будет направлять стоки в сторону улицы, в кювет.

Если участок имеет наклон в противоположную от дороги сторону, то поперечную водосточную канаву роют перед фасадом забора и еще одну продольную делают до конца участка.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от ила и грязи, которые периодически скапливается в них. Такой вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к проседанию грунта и деформации полотна

Протяженность линий для стока воды, количество колодцев и пескосборников зависит от площади участка, его рельефа, интенсивности осадков в конкретной местности.

Водоотводные канавы можно укрепить от размывания с помощью железобетонных плит, каменного мощения, одерновки с щебневанием дна

Если участок считается более-менее ровным, а уровень его заболоченности не слишком высок, то можно обойтись устройством самой простой дренажной системы.

Вдоль фундамента ограды, в самом низком месте участка, роют канаву шириной 0,5 м, длиной 2—3 м и глубиной от 1 м. Такой водоотвод хоть и защитит от высокого УГВ, и отлично справиться с атмосферными осадками.

Чтобы края канавы не обваливались, ее заполняют щебнем, битым стеклом и кирпичом. Заполнив ее, копают следующую, ее также заполняют и плотно утрамбовывают. Вынутый грунт используют для подсыпки низинных мест на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиливания. Чтобы этого не случилось, ее можно защитить геополотном. Его укладывают на грунт, после засыпки канавы внахлест закрывают им дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Сооружение эффективной ливневки

Ливневая канализация необходима для аккумуляции и вывода с участка воды, выпадающей в формате атмосферных осадков. Ее оснащают точечными и линейными водосборными устройствами.

Галерея изображенийДождеприемник представляет собой емкость для сбора воды, оснащенную отводами для подсоединения труб линейной дренажной системы. Устройства изготавливают из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также сливные водоотводы, трапы, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с кровельными водостоками, а также с системами подземного водоотведения.

Кроме того, готовые производственные модели предусматривают наличие пескоуловителей и мусоросборников, упрощающих обслуживание системы.

Устройство с установленной декоративной решеткой должно быть расположено ниже на 3—5 мм, чем уровень дорожки, грунта

Это система из водоотводящих желобов, изготовленных из пластика или бетона, которые устанавливаются на участке в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для водосборного колодца выбирают самое отдаленное место от дома, колодца, погреба. Если поблизости есть природный или искусственный водоем, то отвод воды можно организовать в него

Проектируя схему ливневки с линейными водоприемниками, первым делом планируют размещение водосборного или коллекторного колодца. Далее определяют место устройства поворотных и ревизионных колодцев. Их расстановка будет зависеть от размещения дождеприемников-желобов и закрытых канализационных веток.

Чтобы вода с улицы не попадала во двор, желоба устанавливают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в области калитки. При выборе элементов системы, которые будут устанавливаться на проезжей части, учитывают будущую нагрузку на них.

Чтобы влага не попадала внутрь здания, уклон покрытия в гараже делают в сторону водоприемной решетки. Так вода, при мойке машины или оттаивании снега на транспортном средстве, будет стекать в желоб.

Дренажные лотки необходимо установить на крыльце, вокруг бассейна. Их также устанавливают вдоль отмосток, садовых дорожек, выложенных из облицовочного материала площадок

Для придания ливневке аккуратного вида используют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками. При входе в дом используют специальный поддон для очистки обуви.

Решетку для желоба, установленного около бассейна, выбирают пластиковую, белого цвета, чтобы в жаркий летний день избежать ожогов.

При интенсивной эксплуатации дренажные лотки монтируют на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем большей толщины должна быть бетонная подошва (+)

Желоба и точки приема воды соединяются с дренажным резервуаром канализационными трубами. В местах соединения желобов и труб предусматривают ревизионные колодцы. Они предназначены для облегчения доступа в систему и ее очистки от возможного засорения.

Ревизионные колодцы изготавливают преимущественно из пластика. Для того чтобы получить необходимую глубину, их конструкция предусматривает возможность наращивания при помощи специальных элементов-удлинителей.

Размещение, уклон и протяженность труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий ассортимент элементов системы позволяет наиболее рационально спроектировать схему дренажа вокруг дома, которая будет оптимальной с технической и финансовой точки зрения.

Основными элементами линейного дренажа являются желоба, изготовленные из бетона, полимер-бетона, пластика, точечные приемники, пескоуловители, решетки (+)

#3: Строительство закрытых дренажных вариантов

Подземный, закрытый дренаж применяется, если устройство открытой системы отнимет слишком много места на земельном участке или она абсолютно не вписывается в ландшафтную картину территории. Условия для его устройства закрытой дренажной системы аналогичны предпосылкам для организации сети открытых дренажных канав и кюветов.

Закрытые схемы дренажа используется для защиты фундамента, подвальных помещений от воздействия грунтовых вод и увеличения срока их службы. Их по аналогии с открытыми применяют для осушения загородной территории от излишков грунтовой воды

В обязательном порядке нужно организовывать подземный дренаж на участке если:

• он находится в низине, на заболоченной территории;
• вблизи построек находится естественный водоем;

Его устройство рекомендовано, если в доме есть эксплуатируемый подвал (гараж, цокольный этаж, погреб).

Подземный дренаж можно разделить на два вида:

• пристенный дренаж;
• траншейный (пластовый) дренаж.

Оба вида подземного водоотведения выполняются на стадии сооружения здания. Если же к проблеме водоотведения решено было приступить после постройки дома, то тогда используют траншейную кольцевую систему. Есть ограничения и для применения траншейного дренажа. Он может использоваться, если в доме отсутствует цокольный этаж.

Дело в том, что, после закладки дрен, засыпка котлована песком или грунтом создает более рыхлую среду между коренной породой и фундаментом. В результате в эту среду проникает верховодка и тогда даже наличие замка из глины не защищает постройку от воздействия влаги.

Поэтому если в доме есть цокольный этаж, для эффективного водоотведения лучше всего делать пристенный дренаж. Он дренажа используется для отведения грунтовых вод непосредственно от фундамента здания, для защиты подвалов, погребов, цокольных этажей от затопления.

Нельзя сажать вблизи дрены деревья и кустарники. Расстояние до высаженного дерева может быть не меньше двух метров и до куста не менее одного метра

Пристенная дренажная система ограничивает повышение уровня воды, не допуская ее поднятия выше линии расположения дренажных труб — дрен. Считается, что дренажная труба длиной в 1 м способна осушить участок площадью около 10—20 м².

Трубу при обустройстве пристенного дренажа укладывают по периметру здания. Глубина закладки дрен не может быть ниже основания фундаментной плиты или подошвы фундамента. Если фундамент сильно заглублен, то допускается закладка трубы несколько выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от особенностей размещения ревизионных колодцев. Они закладываются в каждом углу (или через один угол) здания, а также в местах поворотов и соединения труб.

Ревизионные колодцы располагаются также в местах большого перепада уровня участка и при большой длине труб — расстояние между колодцами должно составлять не более 40 метров.

В ревизионном колодце труба не может быть цельной, она разрывается. Делается это для того, чтобы при засорении трубопровода оставалась возможность его промыть, используя шланг высокого давления

Вся система замыкается на последний колодец. Он должен быть расположен в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду от дома самотеком, то устанавливают насосное оборудование и ее откачивают принудительно.

Чтобы обеспечить самотечный отвод воды, трубы укладывают с небольшим уклоном в сторону к сборному коллектору. Уклон должен составлять два сантиметра на один метр дренажного трубопровода. Глубина расположения трубы должна быть большей, чем глубина промерзания грунта.

Трубу засыпают дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в дрену — 0,2 м

Чтобы сэкономить на геокомпозитных материалах и предотвратить их смешивание с грунтом, используют геотекстиль. Он свободно пропускает воду к дренам и при этом задерживает частицы, которые приводят к заиливанию. Саму трубу перед засыпкой также необходимо обернуть в защитный материал. Некоторые модели дрен выпускают с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного дренажа можно с помощью профилированной полимерной мембраны, которая бывает двух- или трехслойной. Один из ее слоев — пленка из полиэтилена, со сформированными выступами, второй слой мембраны — геотекстильная ткань.

Трехслойная мембрана оснащена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает отфильтровывать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Закрытый дренаж траншейного типа защищает строение от подтопления и увлажнения. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5—3 м от стены дома.

Лучше, чтобы глубина заложения дрены была на 0,5 м глубже основания фундамента — так вода не будет оказывать на него давление снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для укладки дренажной трубы выкапывают траншею не глубже 1 м с уклоном в сторону водосборника. Дно канавы желательно выложить слоем глины (+)

Как и при монтаже пристенной дренажной системы, дрены укладываются на слой гравия или мелкого щебня. И трубы и гравийный слой защищаются геотекстилем от засорения.

#4: Сооружение пристенного дренажа по шагам

Для того чтобы получить наглядное представление о процессе устройства дренажа вокруг загородного дома, рассмотрим пример. Приведенный в нем участок требовал устройства системы отведения грунтовой воды, т.к. под почвенно-растительным слоем залегают суглинки и супеси, крайне плохо пропускающие воду из-за низкой фильтрационной способности.

Галерея изображенийПри такой схеме ливневку дренаж прокладывают независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки из обеих систем

Нужно помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к подъему УГВ, подтоплению подвалов, погребов. Главный недочет — слив воды из водосточной системы в подземный водоотвод.

При объединении этих двух систем вода с крыши попадает в дрены и просачивается в грунт. Особенно активно это происходит во время сильных и продолжительных атмосферных осадков. В результате вода, вместо того чтобы покидать систему, просачивается в грунт и насыщает его влагой.

Выводы и полезное видео по теме

Видео #1. Схема поверхностного дренажа и его монтаж:

Видео #2. Траншейная дренажная система вокруг дома своими руками:

Видео #3. Нюансы проектирования и строительства системы водоотведения:

Проектируя дренажную систему вокруг частного здания очень желательно получить вначале консультацию специалиста-гидротехника. Несоблюдение правил и условий водопонижения может привести к просадке грунта, дома, дороги.

Особенно это важно учитывать при устройстве глубинного дренажа. Поэтому составлять схему дренажа вокруг дома лучше еще на стадии составления плана, тогда все нюансы строительства и водоотведения будут учтены в одном проекте.

Желающих рассказать о собственном опыте в устройстве дренажа приглашаем размещать комментарии. Писать их можно в находящемся ниже блоке. Здесь же вы сможете задать вопросы и опубликовать фото по теме статьи.

Осадки и грунтовые воды разрушительно влияют на фундамент дома, создают лужи и грязь на приусадебном участке. Отводят лишнюю влагу от участка с помощью дренажных и ливневых систем. В данной статье рассмотрены виды осушительных систем для частных домов, и приведены рекомендации по их монтажу.

Содержание

Назначение дренажой системы вокруг дома

Дренаж вокруг дома и отмостка (водоупорное покрытие по периметру здания, расположенное под углом к стене для легкого отвода воды) необходимы для защиты фундамента и основания стен от воздействия грунтовых вод и осадков. Отмостка выполняет важную функцию, однако без дренажной системы она не способна эффективно защитить дом от влаги.

Обильные дожди, таяние снегов поднимает уровень грунтовых вод. При отсутствии системы отвода воды, происходят следующие процессы.

• Вода застаивается в верхних слоях грунта. Грунт заболачивается, становится пучинистым. При замерзании он расширяется, оказывая неравномерное давление на фундамент. В результате осадка дома происходит неравномерно.
• Одновременно вода просачивается в микрополости фундамента и основания стен. При замерзании она расширяется, увеличивая размер полостей. Со временем фундамент дает трещины, что резко сокращает срок эксплуатации строения.
• Через трещины вода просачивается в подвальные помещения. Это вызывает рост плесени, порчу запасов и оборудования, которые размещают в подземных помещениях.
• Далее сырость и споры плесени поднимаются на жилые этажи, поражают стены, мебель и взывают заболевания домочадцев. В морозы влага в подполье становится причиной образования инея на плинтусах и стенах.

Дренаж вокруг приусадебного участка применяется для создания оптимальной влажности почвы на затапливаемых землях. Это избавляет от луж и застоялой воды. Позволяет выращивать желаемые культурные растения и получать хороший урожай.

Виды дренажа, их особенности и назначение

Дренаж вокруг малоэтажного здания бывает 2 типов: поверхностный и подземный, далле рассмотрим оба типа:

Поверхностный

Поверхностный дренаж и точечную ливневку вокруг дома строят для сбора избытка влаги, которая выпадает в виде осадков. По схеме расположения дренажных труб (дренов), данный тип системы делят на кольцевой, пластовый, пристенный.

Для каждого конкретного случая создают отдельный проект, в котором учитывают ландшафт, тип грунта, расположение построек на участке (имеющихся или будущих), тип фундамента капитальных зданий, уровень промерзания грунта и множество других моментов.

Вид 1. Пристенный

Дренаж вокруг отмотки относится к линейной разновидности. Строиться одновременно с фундаментом. Возведение системы после завершения строительства возможно, но в разы сложнее и дороже.

Необходим для отвода влаги от внешних поверхностей фундамента. Представляет собой траншеи, опоясывающие фундамент по периметру на максимально допустимом расстоянии, в которых проложены дрены. Глубина траншеи на 0,3-0,5 м ниже уровня фундамента.

Траншеи имеют уклон, обычно, 1 см -2 см на 1 м, чтобы вода под действием силы тяготения стекала в одну нижнюю точку.

В самой нижней точке дрены подключают к смотровому колодцу. К нему же подсоединяют отводящую трубу.

Вид 2. Пластовый

Сложный, дорогостоящий и вместе с тем очень эффективный способ предотвратить разрушительное воздействие воды на фундамент. Применяется для осушения почвы под фундаментом и коммуникациями, когда:

— капитальное строение планируют построить непосредственно над линзой грунтовых вод;

— участок располагается на водоносном пласте;

— подземные воды выходят на поверхность под давлением;

— прочие методы защиты не эффективны.

Приусадебный участок таким способом не осушают ввиду экономической нецелесообразности.

Пластовый дренаж сооружают под фундаментом и соединяют с пристенной либо кольцевой системой осушения. Такая связка эффективно отводит влагу.

Представляет собой песчаную подушку толщиной от 0,3 м с призмами из гравия или щебня, которые располагают с определенным шагом. Также песчаную подушку могут покрыть сплошным слоем гравия/щебня. Последний вариант применяют, когда необходим усиленный отвод воды. Периметр песчаного слоя делают больше периметра фундамента.

Сверху осушающую подушку покрывают перлитом. Перлит предотвращает протекание бетона в гравийный или щебеночный слой при заливке фундамента, сохраняя его водоотводные свойства.

Вид 3. Кольцевой

Строиться для снижения уровня грунтовых вод. В отличие от пластового, применяется для защиты фундамента от воды и осушения земельного участка.

Для защиты дома, кольцевую систему прокладывают вокруг него на установленной дистанции. Расстояние до дренов выдерживают минимум 5 м для предотвращения усадки грунта. При необходимости грунт укрепляют. Глубина дренажа вокруг дома 50 см ± 20 см.

Для осушения участка разрабатывают проект, соответствующий рельефу и расположению построек.

Принцип данного устройства дренажа вокруг дома аналогичен строительству пристенной системы.

Преимущество кольцевого типа в том, что его можно возводить, когда строительство дома окончено. Также кольцевую систему можно сочетать с пристенной и пластовой.

Подземный (глубинный)

Возводят глубинный дренаж вокруг дома на глинистых почвах, когда строительство поверхностной системы невозможно или нецелесообразно. Представляет собой сложную, порой многоуровневую систему. Строят на водянистых землях, в низинах и на участках, расположенных в пойменных и около пойменных зонах.

Для частных домов актуальны 3 типа подземной системы осушения: горизонтальный, вертикальный, комбинированный.

Вид 4. Горизонтальный

Состоит из дренов, смотровых колодцев, водосборников. Также нужен насос для откачки воды.

Принцип прокладывания дренов для подземной горизонтальной системы подобен прокладыванию поверхностному линейному дренажу. На угловых стыках и в самой низкой точке дрены подсоединяют к смотровым колодцам. Это необходимо, чтобы вовремя заметить и вычистить загрязнения.

По дренам вода поступает в водосборники. Оттуда частично уходит в подлежащие слои грунта. Воду, которая остается в водосборнике, откачивают насосом для полива или иных хозяйственных нужд

Аналогично поверхностному, горизонтальный глубинный дренаж может быть реализован в виде кольцевой, пристенной и пластовой конструкции. Последняя отличается от пластовой поверхностной тем, что вместо водоотводящей подушки под фундаментом создают искусственный водоем, глубиной от 0,3 м заполненный гравием или щебнем. Вода из него уходит в почву или в другую часть дренажной системы.

Вид 5. Вертикальный

Представляет собой водоприемные колодцы и понижающие скважины, глубиной от 20 до 50 метров и насоса. Из колодцев некоторый объем воды уходит в почву, излишки откачивают насосом.

Вид 6. Комбинированный

Сочетает конструкцию вертикального и горизонтального дренажа.

По теме: Дренаж участка за 5 шагов: как сделать своими руками

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

• провести геодезические и геологические изыскания участка;
• определить тип будущей дренажной системы;
• составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

По теме: Дренаж участка, пошаговая инструкция как сделать своими руками за 5 шагов.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

• геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
• дрены; цена от 50 рублей за метр пластиковой трубы;
• щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
• песок; от 100 руб/м3;
• колодец смотровой пластиковый; от 950 руб.;
• колодец коллекторный пластиковый; от 10 000 руб.;
• дренажный нанос; погружного типа от 3000 руб.;
• фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

• штыковая и совковая лопаты;
• тачка садовая;
• уровень;
• рулетка;
• ручная трамбовка.

Как правильно сделать дренаж вокруг дома. Пошаговая инструкция

После завершения проектировочных работ и закупки всего необходимого можно приступать к работе.

1. Расчистка участка. Убирают мусор и все, что может помешать работе.
2. Подготовка траншеи. Копают траншеи с соблюдением уклона. Минимальная ширина равна диаметр трубы плюс 30 см. Уклон проверяют по уровню. Его величина 1-2 см на 1 метр.
3. Отсыпка. Делают отсыпку траншей песком слоем не менее 10 см.
4. Под колодцы готовят основание. Делают площадку подходящего размера, отсыпанная песком. При высоком уровне грунтовых вод, площадку под колодец бетонируют 10 сантиметровым слоем, на котором закрепляют колодец.
5. Застилают траншеи геотекстилем. Его края должны выходить за верхние края траншей.
6. Укладка дренов. На геотекстиль насыпают щебень, слоем 10-20 см, разравнивают, чтобы толщина была одинаковая и угол наклона не изменялся. Укладывают дрены, соединяя их фитингами или раструбами. Подсоединяют трубы к «входам» колодца. Для герметичности используют уплотнительные кольца из резины.
7. Засыпка труб. Поверх труб насыпают ровный 20-ти сантиметровый слой щебня, укутывают геотекстилем.
8. Засыпка песком. Поверх геотекстиля насыпают 20 см песка, утрамбовывают, закрывают грунтом.
9. Закапывание колодца. Колодцы закапывают и закрываю крышками.

Если в регионе выпадает большое количество осадков, особенно летом, непосредственно над дренами располагают лотки ливневой канализации (ливневки). Их укладывают на песчаную подушку.

Посмотреть пример укладки дренажа вокруг дома можно в этом видео.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему.

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

• песок;
• щебень;
• цемент;
• герметик;
• ливневые лотки;
• резервуары для сбора воды (дождеприемники);
• трубы;
• водостоки;
• песколовки;
• решетки;
• колодцы для контроля уровня воды смотровые;
• переходники для поворотов;
• заглушки;
• кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

100 мм – 20 л/с

150 мм – 50 л/с

200 мм – 80 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

V=abc

где a, b – соответственно ширина и длина траншеи,

c – высота слоя.

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

M = (20A)Sk,

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
3. Устанавливают пластиковые колодцы поворотные и смотровые.
4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

Монтаж дренажа вокруг частного дома под ключ

Если нет уверенности, что получиться выполнить правильный дренаж и ливневку вокруг дома своими руками, можно заказать работу под ключ. Для этого необходимо выбрать надежного подрядчика и заранее узнать стоимость услуги. Все материалы и комплектующие для устройства дренажной системы вы можете купить со склада в Иркутске.

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Коротко о главном

Создать здоровый микроклимат и продлить срок эксплуатации фундамента помогает дренаж вокруг дома.

Монтаж дренажной системы вполне можно сделать своими руками, не переплачивая подрядчику за работу. Но проводить геологические, геодезические изыскания и проектировать дренаж должны специалисты.

Монтаж дренажа участка под ключ сэкономит время и силы, но его качество зависит от тщательного выбора подрядчика.

Используемые источники:

• https://www.promstok.com/articles/drenazh/koltsevoy-drenazh-fundamenta/
• http://stroy-aqua.com/kanalizaciya/drenazh/delaem-sami-kolcevoj-drenazh.html
• https://oseptike.ru/kolcevoj-drenazh
• https://sovet-ingenera.com/kanaliz/drenazh/sxema-drenazha-vokrug-doma.html
• https://vodolov.ru/blog/drenazh-vokrug-doma/
