Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки
Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
- Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
- Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.
Список материалов, которые применяются при создании буржуйки:
- Сталь.
- Чугун.
- Железо.
- Латунь.
- Алюминий.
- Медь.
На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки
| Материал | Теплопроводность, Вт/м*oС | Теплоёмкость, Дж/кг*oС | Температура плавления, oС |
| медь | 382–390 | 400 | 1085 |
| алюминий | 232–236 | 920 | 660 |
| латунь | 97–117 | 400 | 900 |
| железо | 74 | 460 | 1539 |
| чугун | 62,8 | 500 | 1200 |
| сталь | 47 | 540 | 1500 |
| вода | 0,6 | 4200 | — |
| кирпич строительный | 0,2–0,7 | 880 | 1000–1100 |
| пенопласт | 0,036–0,050 | — | 150–200 |
| воздух | 0,025 | 1100 | — |
Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.
Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов
Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.
Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.
Таблица: достоинства и недостатки печки-буржуйки
| Достоинства | Недостатки |
|
|
Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.
Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.
Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников
Буржуйка с водяным контуром работает следующим образом:
- В топку загружают дрова.
- Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
- В систему отопления или водоснабжения поступает горячая вода.
- Остатки тепла и горючих газов через дымоход удаляются из помещения.
- Пепел через колосники падает в зольник.
В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:
- Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне
- Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.
Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи
Фотогалерея: распространённые виды теплообменников
- При необходимости подогрева небольшого объёма воды теплообменник можно установить прямо на дымоход
- Теплообменник прямого сбора испытывает воздействие больших перепадов температур, поэтому его надо делать из толстостенных труб
- В этой конструкции промежуточный теплообменник отсутствует, вода нагревается в баке, установленном сразу на печь
- Теплообменник с большой площадью контакта с огнём будет нагревать воду максимально эффективно, но быстрее прогорит
- Накрученная на корпус печки труба нагревает воду за счёт энергии горячих стенок
Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:
- встроенный в печку бак с водой — ёмкостной бойлер;
- трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
- магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.
Расчёт основных параметров буржуйки с водяным контуром
Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.
При изготовлении буржуйки используют толстостенный легированный металл
Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.
Подготовительные работы перед сборкой обогревателя
Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:
- Повесить на печь защитные экраны.
- Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.
Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание
- В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
- Наметить расположение расширительного бака.
- Провести магистрали с водой.
- Выбрать модель бойлера.
Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.
Необходимые материалы и инструменты
Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:
- Болгарка.
- Электро- или газосварка.
- Электрическая дрель и свёрла.
- Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
- Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
- Уплотнитель или силикон для фитингов.
- Металлический лист из легированной стали.
В качестве основы для изготовления печи могут использоваться:
- Металлические бочки объёмом от 20 до 200 л.
- Автомобильные диски от 2 шт.
- Баллоны из-под пропана или углекислоты.
- Толстостенные металлические трубы диаметром от 150 до 350 мм.
- Металлические фляги для воды на 20, 30 или 40л.
Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона
Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.
Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки
- Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
- Газовый баллон или баллон из-под сжатого газа.
- Труба для дымохода диаметром 150–210 мм.
Пошаговая инструкция изготовления времянки с бойлером:
- Обрезаем газовый баллон. Подвариваем ножки.
Сначала у газового баллона необходимо срезать верхнюю часть
- Вырезаем отверстие для дымохода диаметром 150–210 мм.
- Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.
В нижней части баллона делаются отверстия для удаления золы и образования тяги
- Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.
К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника
- Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.
Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника
- На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
- Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
- Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром
Устройство ёмкостного теплообменника на дымоходе буржуйки
Собираем ёмкостной рекуператор, пользуясь схемой.
С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак
Пошаговая сборка печки с водяной рубашкой:
- Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
- Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).
Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки
- Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
- Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
- Тщательно обвариваем внешние стороны обеих гаек.
В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем
- Привариваем к трубе расширительного бака металлические пластины.
- Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
- Вставляем дымоход в получившуюся конструкцию.
- Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.
На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником
- Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.
Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы
- Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.
Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи
Особенности эксплуатации печки с водяной рубашкой
- Желательно установить в гидросистему датчик температуры и давления.
- Необходимо регулировать тягу в колосниках и в дымоходе.
- Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
- Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
- Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
- Необходимо предусмотреть место слива воды.
- Нельзя топить печь без воды — теплообменник может прогореть.
- После эксплуатации необходимо сливать воду.
Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.
Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.
Чистка и ремонт печи
- раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
- после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;
Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи
- использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.
Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода
Основными мероприятиями по ремонту печи являются:
- Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
- Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
- Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.
Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.
Видео: печка-буржуйка для гаража и чистка дымохода
Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.
<index>
Выбор метода обогрева для гаража зависит от продолжительности нахождения в нем в холодное время года, от доступности энергоносителей удобства. Существуют разные способы организации комфортных условий, один из таких является обустройства буржуйки с водяным контуром. Она экономична и эффективна, подойдет почти к любым условиям.
Устройство буржуйки
Хранение автомобиля в зимний период в теплом гараже позволяет избежать множества проблем. Правильный запуск двигателя, чистые стекла, удобство ремонта, обслуживание – всё это значительно увеличивает время эксплуатации машины, сохраняя здоровье, в том числе и владельцу. В теплом помещении кузов надежно защищен от коррозии. Те, кто любит сам чинить и совершенствовать свою машину, знают, что морозные дни резина и металл делаются хрупкими, а ремонт осложняется постоянной поломкой болтов, лопанием пластмассовых деталей. Комфортная температура помогает избежать перечисленных проблем.
Если зимой возникает необходимость проведения ремонта, то в холодном помещении долгое время находиться не получится. Чаще всего обогрев организуется с помощью буржуйки, которая проста в эксплуатации.
Изготавливают ее так:
- прорезаются отверстия в бочке из стали;
- к отверстиям сваркой крепятся трубы и фурнитура.
Для этих конструкций легко обустроить корпус, главное – это организация доработок.
Отопление с помощью буржуйки допускается – она быстро нагревается, отдает тепло. Вполне реально сконструировать печку для отопления гаража самостоятельно при условии наличия небольшого аппарата для сварочных работ.
Иногда в гаражных помещениях складываются печки из кирпичей, но они займут немало места, не смогут обогреть помещение быстрее буржуйки. Название устройства условное, потому что на самом деле в конструкции можно размещать любой топливный материал.
Достоинства и недостатки
Печь, имеющая полость для подогрева, устроена таким образом, чтобы горючие испарения окутывали емкость с каждой стороны. Это помогает поддерживать постоянно высокие температуры. Кроме того, отличительными особенностями буржуйки являются:
- хорошая производительность;
- цена конструирования и использования намного доступнее в сравнении с другими системами обогрева;
- создать печь допустимо из бросовых материалов – это помогает экономить;
- для розжига подходят – уголь, разные растительные отходы, дрова;
- не требуется подключения к источнику электроэнергии;
- функционирование благодаря естественной циркуляции.
Как сделать своими руками
В интернете можно найти большое количество чертежей обыкновенных буржуек. Самыми подходящими для гаражей и универсальными считаются 4 разновидности:
- двухходовая печка, обогревающая на дровах, угле, сваривается из листов металла;
- печка вертикальная, сконструированная из баллона, оставшегося после газа, оснащается воздушным и водяным контуром;
- пиролизное устройство продолжительного горения, выполненное из трубы, баллона, ставится горизонтально;

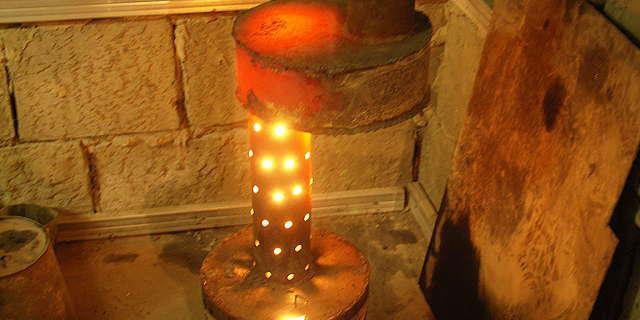

- капельница на отработке масел.
Водяное отопление в гараже от буржуйки без насоса часто сооружают из керамического кирпича. Этот источник обогрева красиво дополнит не только гараж, но и любой дачный интерьер. Но чаще его все же устанавливают в доме из-за внушительных размеров, длительного прогрева, немобильности.
Характеристики для печи в гараже
Выбрать конструкцию самодельной буржуйки намного проще с учетом таких рекомендаций:
- При нахождении в гараже непродолжительное время требуется быстрый прогрев. Это может обеспечить вертикальная печь на дровах, оснащенная воздушным теплообменником.
- Предшествующий вариант одинаково хорошо подойдет и для больших по площади боксов. Но тогда воздушная камера заменяется контуром, подключенным к регистру отопления.
- Для непрерывного обогрева гаража лучше брать двухходовую буржуйку с дровами или устройство длительного горения. При окончательном выборе обязательно учитывается материал. Двухходовые модели выполняются из баллонов от пропана, а буржуйки продолжительного горения – из листов железа минимум 4 мм толщиной.
- Если для обогрева планируется утилизировать отработанные масла, можно соорудить печь из круглой трубы капельного типа.
Материалы и инструменты
По форме печки бывают:
- квадратными;
- прямоугольными;
- круглыми.
Круглые собирают из бочек металла или труб. Диаметр минимум 30 см, толщина стенок 5 мм.
Прямоугольные или квадратные модели требуют применения листового металла.
Дымоотвод конструируется из трубы самого маленького диаметра – 10 см толщиной 1 мм. Здесь нужно меньшая толщина, так как температура выводимого после топки газа намного меньше, чем в топочном отделении.
Для монтажа требуется комплект инструментов:
- аппарат для сварки;
- жесткая щетка из металлических прутиков;
- молоток;
- болгарка;
- плоскогубцы.
Изготовление буржуйки
Соорудить буржуйку не трудно. Ко дну печи приваривается две боковых стенки и одна сзади. Обязательно учитывается, что нижняя часть располагается на расстоянии меньше 30 см от пола. Для этого снизу крепятся ножки из металла. Но если полы изготовлены из негорючих материалов, то данное условие не является обязательным. Все детали соединяются в единое целое строго под углом 90 градусов. Соединение проводится посредством сварки.
Когда все детали соединены в единое целое, можно начинать формирование перегородки между поддувалом и топкой. В ней обязательно проделываются отверстия, чтобы извлекать золу. Ее ставят на расстоянии по 5 см от каждой стены. Проем поддувала должен оказаться на 3 см меньше по сравнению с поддувалом.
Теперь можно приступать к привариванию передней стороны печки. В ней заранее проделываются проемы с навесами. На них устанавливается дверца с задвижкой.
Когда все указанные действия закончены, следует провести дополнительную проверку сварных швов на надежность. При обнаружении дефектов их требуется незамедлительно устранить. Если все в норме, то можно начинать приваривание верхней части буржуйки, а к ней уже подсоединяется дымоотвод.
Сооружение контура
Основа конструкции буржуйки – теплообменник. Его конструируют из разных материалов –листов стали, полых труб. Кроме теплообменника для формирования буржуйки потребуются:
- радиаторы;
- трубы;
- листы металла;
- корпус печки.
Всю работу можно значительно упростить, если заранее сделать чертеж и схематичный эскиз будущей печки, оснащенной контуром.
Система монтируется последовательно:
- В верхней части основания делают два отверстия – через одно вода поступает, через другое уходит обратно.
- Из металла, других подручных материалов оборудуется бак под воду – он займет максимально места в отличие от топки, зольника. В баке дополнительно проделываются отверстия под патрубки, потом он монтируется за топкой. Пространство обязательно ограничивается листом металла.
- Проводится установка разводки под трубы. Устройство бывает однотрубным, двухтрубным и коллекторным.
Конструкция с двумя трубами самая востребованная, ведь она дает возможность менять температуру нагрева с помощью монтируемых кранов. Она обеспечивает равномерный прогрев по сравнению с однотрубными системами. Коллекторная система – слишком сложная, чтобы соорудить ее правильно самостоятельно без помощи профессионалов.
- Реализуется последовательное сцепление патрубков, радиаторов.
Рекомендуется монтировать радиаторы внизу под окнами при наличии таковых. Такой подход помогает усилить теплопроводность буржуйки. Такая печка с трубами под воду обязательно проверяется на наличие дыр, чтобы вода во время работы не вытекала через недостаточно хорошо проветриваемые контуры.
- К подающей линии устанавливается расширительный бак. Он помогает предотвратить попадание холодной воды. Размер – объем жидкости, которая будет циркулировать в системе во время ее работы. Но лучше, когда емкость вмещает на 20% больше этого объема.
- При конструировании строго по инструкции, в соответствии со всеми правилами вода нагревается в теплообменнике, попадает в трубы к радиаторам, стынет, вновь возвращается в теплообменник, чтобы нагреваться.
После сборки всех элементов и проверки работы буржуйки ее допускается покрасить, обложить кирпичом в соответствии с тем, какой вид ей планируется придать.
Эксплуатация
Буржуйка используется с учетом некоторых особенностей:
- Дымоотводный канал обязательно выводится на улицу – через потолок или стену. Запрещено подключать трубу к вентиляции. Зоны пересечения обязательно надежно изолируются с помощью негорючих материалов.
- Современные конструкции печек из металла при правильной сборке могут качественно обогревать одно помещение площадью до 30 квадратных метров. Но при этом гараж должен быть хорошо утепленным.
- Если площадь отопления более 30 м2, организация контура обязательна.
- Когда в помещении стоит буржуйка с контуром, нужно всегда наготове иметь ящик с песком и емкость с водой.
- Следует обустроить отдельное место для хранения дров к печке, так как расход их будет немаленьким.
- Соблюдение всех установок эксплуатации и пожарной безопасности сохранит имущество в целости и сохранности.
Правила ухода
Печка будет служить долгое время, при условии, что хозяева соблюдают правила ухода за оборудованием. К ним относятся:
- Ежедневное открытие сборника конденсата, чтобы сливать из него воду. Он ставится на дымоход.
- Перед тем как начинать отопительный сезон дымоход хорошо прочищается от осевшей застоявшейся в нем сажи при помощи специальных инструментов.
- При эксплуатации корпус печки и труба регулярно осматриваются, чтобы предотвратить проникновение отработанного дыма в гараж.
- Важно постоянно контролировать состояние вытяжки и приточной вентиляции.
Самостоятельное конструирование металлической дровяной буржуйки не только эффективно. При правильном подходе такая печка становится настоящим украшением помещения. Но главное – это следование всем правилам возведения, ухода и эксплуатации.
<center></center>
Заключение
Когда система отопления от буржуйки в гараже создана, можно обеспечить качественный обогрев независимо от погодных условий. Буржуйка с контуром под воду вполне может сооружаться своими руками. Главное соблюдать инструкцию, делать работу не спеша, поэтапно, постоянно проверять печку на предмет брака, своевременно исправляя возникающие ошибки.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Мой гараж » Коммуникации в гараже »
При строительстве частного дома в местах, удаленных от городских теплосетей, приходится самостоятельно устраивать водяное отопление от печи на дровах или на другом топливе. Отличие такого типа устройства обогрева помещения от привычного печного состоит в том, что при использовании одного и того же объема топлива можно поддерживать комфортную температуру во всех помещениях загородного жилья. При необходимости можно и в городских условиях сконструировать водяное отопление гаража или бани от небольшой печи, что позволит быстро обогреть их.
Схема водяной отопительной системы
Недостатки и преимущества дровяного отопления
Система, использующая дровяное отопление с водяным контуром, имеет ряд плюсов и минусов по сравнению с газовыми или электрическими котлами заводского изготовления. Важным преимуществом можно назвать сравнительно невысокую стоимость материалов для постройки самого отопителя и дров для его работы.
Самостоятельное возведение печи нужной конструкции и декоративного оформления ее позволит удачно вписать конструкцию в любой интерьер. Совмещенные отопительная и варочная функции делают возможным одновременное приготовление блюд и нагревание теплоносителя.
Среди недостатков можно указать такие, как:
- низкий КПД котла водяного отопления на дровах;
- отсутствие автоматических систем контроля и регулировки температуры теплоносителя.
Одним из неочевидных недостатков дровяных печей для отопления большого помещения является заготовка внушительного объема дров в летний сезон и невозможность приготовления пищи на совмещенной варочно-отопительной плите в теплое время года.
В том же случае, если водяное отопление установлено в доме, гараже или другом помещении, которое не будет постоянно отапливаться, в качестве теплоносителя лучше применить антифриз или отказаться от такого варианта обогрева.
Как самостоятельно сделать печь с отопительным контуром?
Основной деталью, необходимой для монтажа водяного отопления на дровах своими руками, является теплообменник. Этот агрегат может иметь разную конструкцию: из труб (регистр, змеевик) или в виде закрытой емкости (котел). В любом случае назначение его состоит в том, чтобы за короткое время нагреть заключенный в нем объем теплоносителя и послать его в трубы разводки. По трубам горячий теплоноситель протекает по всем помещениям, нагревая радиаторы, и остывшим возвращается обратно в котел. Такая система носит название самотечной и может применяться для обогрева небольших помещений.
При необходимости отопления жилого дома, особенно 2-х или большей этажности, циркуляцию теплоносителя в трубах нужно сделать принудительной. Для этой цели на обратке производят установку электрического насоса. Назначение его состоит в том, чтобы под давлением нагнетать остывшую воду в теплообменник, заставляя ее циркулировать интенсивнее и не застаиваться в радиаторах. Использование насоса возможно и для одноэтажных строений с целью ускорить процесс разогрева труб и радиаторов при розжиге печи.
Итак, для устройства контура водяного отопления самостоятельно потребуются:
- теплообменник (котел, регистр);
- трубы большого диаметра для разводки;
- радиаторы водяного отопления, конвекторы любой конструкции;
- расширительный бачок;
- водяной насос циркуляционный электрический;
- сварочный аппарат;
- «болгарка».
Перед началом работы необходимо составить план разводки, чтобы контур получился замкнутым после обхода всех помещений, нуждающихся в обогреве. При установке прямоточной системы схема должна учитывать и угол наклона труб для свободного перемещения теплоносителя от выхода из котла до момента его возвращения обратно.
Установка регистра
Сделать водяное отопление, использующее котел, сваренный из листовой стали, или змеевик из труб, можно своими руками при наличии навыков работы со сварочным аппаратом. При самостоятельном изготовлении нужно учитывать, что толщина листового металла или стенок труб должна быть не менее 3-5 мм. Нагрев такого змеевика будет происходить медленно по сравнению с тонкостенными устройствами, но срок службы его будет значительно дольше. Прогорание стенок из тонкого металла приведет к капитальному ремонту печи, в которой установлен нагревательный элемент.
В самостоятельно изготавливаемых конструкциях змеевиков может быть использована старая батарея (радиатор отопления) из чугуна. Для применения ее в качестве теплообменника требуется предварительная подготовка: радиатор нужно разобрать на секции, промыть изнутри от накипи и ржавчины соответствующими составами и проверить на наличие дефектов (течей). Исправные секции соединить вновь, используя в качестве уплотнителя между ними асбестовый шнур, пропитанный олифой. Подготовленный радиатор можно установить в топке кирпичной или металлической печи как сбоку, так и над пламенем. В последнем случае батарея должна быть расположена в горизонтальной плоскости.
Сварной теплообменник системы водяного отопления может иметь разную форму. В случае, если печь не планируется использовать для приготовления пищи, регистр или котел можно изготовить в виде П-образной конструкции из труб или листового металла. Так КПД самодельного котла можно увеличить за счет увеличения нагреваемых пламенем поверхностей. Для обеспечения возможности готовить на плите, расположенной над топкой, потребуется другая конструкция. В этом случае будут нагреваться емкости, расположенные на боковых поверхностях печи, и плита, расположенная так, как она обычно устанавливается в варочных конструкциях.
Размеры котла или регистра устанавливаются индивидуально. При установке теплообменника в печь с водяным отоплением нужно оставить зазор между ним и стенками для расширения при нагреве. Размер зазора не должен быть менее 1-1,5 см.
Разводка труб по помещениям дома
Контур отопительной системы из стальных труб диаметром 7-10 см устроен по принципу разводки отопления от любого типа котла: после выхода из теплообменника горячая вода должна подняться на достаточную для циркуляции высоту, а затем, обойдя по кругу все помещения дома, вернуться обратно в котел по «обратке». В верхней точке трубы, выходящей из котла, при самотечной системе надо устроить коллектор разгона и установить расширительный бак для создания давления в системе.
При установке в системе электрического насоса надо учитывать возможность отключения электроэнергии. В этом случае автономное водяное отопление работать не сможет. Чтобы не попасть в ситуацию, когда обогрев дома невозможен из-за отсутствия электричества, рекомендуется выполнять разводку труб по схеме самотечного отопления, а насос встраивать в нее в виде вспомогательного приспособления. При этом установка электроагрегата должна быть выполнена на вваренной параллельно трубе через байпас. Это позволит перекрыть при помощи крана ток теплоносителя через водяной насос в случае его остановки и продолжать отопление естественной циркуляцией воды под действием гравитации.
Сваривать трубы встык не рекомендуется. Для предотвращения возможности протечек при эксплуатации самостоятельно выполненного отопления при сварке нужно снять фаску с краев труб и размещать их со сдвигом относительно друг друга не менее, чем на 5 мм. Типы радиаторов, применяемые в системе, могут быть любыми.
После того как разводка выполнена и все работы по подключению труб к котлу завершены, систему надо заполнить водой и проверить ее на наличие дефектов сварки в местах стыков труб. При обнаружении течей воду слить и устранить недостатки. Только после окончательного герметизирования стыков можно производить нагрев системы водяного отопления.
Вентиляция в погребе: как ее правильно сделатьЭлектрическая проводка в гаражеДела в гараже: делаем вытяжкуВыполняем установку радиатора отопления своими руками
Требования к температуре в гараже отличаются от тех, что предъявляются к дому, ведь человек долгое время находится здесь лишь при проведении каких-то работ с автомобилем, а в остальное время тут находится лишь само транспортное средство. Тем не менее, для хранения машины определенная температура все же должна поддерживаться, поэтому печь длительного горения для гаража по-прежнему актуальна, особенно – для регионов с холодным климатом. Такой отопительный прибор несложно сделать своими руками.
О температуре в гараже
В подобном помещении нелегко оборудовать традиционную отопительную систему, да и обойдется все это достаточно дорого. С другой стороны, в гараже должна поддерживаться оптимальная температура воздуха, ведь машину не рекомендуется хранить при показателях меньше +5 градусов, в то время как для проведения каких-либо работ требуется минимум +18 градусов.
Обычно для обогрева гаражей используются компактные экономные печи с достаточно высокой эффективностью и хорошим прогревом помещения. Еще важно, чтобы печь быстро прогревала гараж и была при этом безопасной. Большой плюс, если в качестве топлива могут выступать разного рода отходы – древесные, например, или переработанное машинное масло. Благодаря этому отопление гаража еще больше удешевится.
Обратите внимание! Переносные электрообогреватели для гаража почти не используются, поскольку оказываются малоэффективными. Еще они небезопасны, поэтому их нельзя оставлять без присмотра. А ночевать в гараже, чтобы присматривать за всем этим, не пожелает никто.
Гаражи редко хорошо утепляются с применением качественных теплоизоляционных материалов, а потому теплопотери в подобных помещениях обычно высоки. Кроме того, чтобы отопить небольшую площадь, энергии порой необходимо куда больше, чем для обогрева дома. В среднем, для обогрева гаража со стандартной площадью хватает отопительного прибора мощностью 2,5 кВт. Для поддержки постоянной температуры порядка +16 градусов потребуется печь на 2 кВт. Довольно часто владельцы, стремясь сэкономить, отапливают не весь гараж, а только ту его зону, где они работают.
На заметку! Если качественно утеплить ворота и стены, а также герметизировать все щели, то можно снизить теплопотери и таким образом сэкономить, так как будет легче поддерживать требуемую температуру.
Разновидности гаражных печей
Перед тем как приступить к рассмотрению печи длительного горения, стоит ознакомиться с тем, какие вообще отопительные приборы используются в гаражах. Здесь можно устанавливать агрегаты, работающие на разном топливе – это и газ, и электричество, жидкое или твердое. Необходимо лишь, чтобы печь имела достаточно высокую эффективность и потребляла как можно меньше топлива.
Печь-буржуйка
Один из самых популярных вариантов, знакомый, пожалуй, каждому. Буржуйка компактна, проста, быстро нагревается и «непереборчива» в плане используемого топлива (можно использовать практически все, что горит).
На заметку! При эксплуатации буржуйки следует быть осторожным, иначе агрегат может спровоцировать пожар. Помимо того, буржуйки быстро расходуют топливо вне зависимости от его типа.
Раньше с помощью таких печей отапливались жилые помещения, но после появления центрального отопления стали неактуальными. Поэтому сегодня их можно встретить только в гаражах и подсобных помещениях.
Как правило, для самостоятельного изготовления буржуек используют старые газовые баллоны или большие металлические трубы с толстыми стенками. Как бы то ни было, важно, чтобы толщина материала составляла минимум 2 мм, но лучше все же 5 мм. Корпус должен иметь сечение не меньше 30 см. Также заметим, что буржуйка служит в среднем несколько лет.
Таблица №1. Какими бывают печи-буржуйки?
| Наименование, фото | Краткое описание | ||
|---|---|---|---|
 Печь из кирпичаКирпич – это теплоемкий материал, а потому печь из него будет долгое время хранить и отдавать тепло в помещение. Необходимо лишь хорошенько ее прогреть. Оптимальный вариант для автовладельцев, каждый день проводящих в гараже долгое время.  Кирпичные печи встречаются менее часто, как буржуйки, но все равно они не так пожароопасны и более удобны. Заметим также, что подобную печь нужно ставить на надежный фундамент, т. к. весит она много. Печь на отработанном маслеПодобные печи характеризуются эффективностью и экономностью, для них не нужно дополнительно закупать топливо. Правильно оборудованная печь не будет дымить и выделять в воздух тяжелые металлы (последние могут присутствовать в отработанном машинном масле).
По сути, такая печь представляет собой пару соединенных при помощи перфорированной трубки емкостей. Вес агрегата может достигать 30 кг, в него может помещаться порядка 12 л отработанного масла. Средний расход – 1 л топлива за час работы. Если решили сделать выбор в пользу печи на отработке, то предварительно продумайте, где будете брать топливо – с одного автомобиля масла уж точно не хватит при условии постоянного использования отопительного агрегата. Можете спросить владельцев других гаражей по соседству – может, они согласятся отдавать вам масло.  К недостаткам подобной конструкции можно отнести большую длину дымохода (минимум 4 м), который – обязательно – должен располагаться строго вертикально и не иметь никаких изгибов. Кроме того, потребуется регулярная чистка емкости для отработки, что едва ли можно считать приятным занятием. Печь длительного горенияПриступим непосредственно к теме нашей сегодняшней статьи. Начнем с того, что такая печь (а ее тоже можно изготовить своими руками из баллона) действует по принципу конвертерного сжигания. Агрегаты длительного горения более сложны, чем описанные выше буржуйки, но все же ничего невозможного нет. В качестве топлива можно использовать уголь, древесину, пеллеты и проч., но используется только твердое топливо.
Ознакомимся с ключевыми особенностями агрегатов длительного горения.
 Таблица №2. Какими бывают печи длительного горения?
|
