Дефлектор для дымохода для чего нужен, разновидности и принцип работы дымников и флюгеров

Независимо от вида топлива, обязательной частью отопительной системы является дымоход. От его грамотного устройства зависит, настолько тепло будет в доме.

Особый вид топлива газ, поскольку он небезопасен, поэтому многих беспокоит вопрос: нужен ли дефлектор на дымоход газового котла и правильным ли будет такое решение проблемы? Давайте попробуем разобраться с этим непростым вопросом в нашем материале.

Популярные виды усилителей тяги

В современном исполнении встречаются дефлекторы разных видов, поэтому можно выбрать модель для дома, выполненного в любом архитектурном стиле.

Конструктивно эти устройства отличаются:

• плоским верхом;
• двумя скатами;
• полукруглой крышкой;
• откидным навершием.

Каждое из них отличается определенными достоинствами: открывающаяся крышка на дефлекторе позволяет осуществлять контроль над процессом отвода продуктов сгорания.

Как декоративный элемент для крыши, выполненной в стиле модерн, отлично подойдет плоский верх, лучшая защита от атмосферных воздействий — двускатная мини-крыша. В качестве материала для их изготовления в основном применяют оцинкованный металл, но иногда его покрывают слоем пластика или эмалируют.

Что такое дефлектор?

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют  стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:

Галерея изображенийОбычный, конструктивно несложный дефлектор выполнен в форме зонта. Однако в его функции входит не только защита от атмосферной воды, но и усиление тяги. Она усиливается при формировании завихрений на поверхности устройства при ударе об него ветраСозданные в виде литеры Н дефлекторныеустройства значительно усиливают тягу благодаря направлению дымовых газов сразу в несколько каналов. Их устанавливают в областях с повышенной ветровой нагрузкойВ регионах с низкой ветровой нагрузкой лучшим решением станет дефлектор-флюгер. Его последовательно установленные вращающиеся козырьки уловят и усилят малейшее дуновениеДля плоской и покатой крыши не нужен высокий дымоход, но установка небольшого по высоте канала может повлечь возгорание кровельного покрытия, особенно, если оно поддается горению. В этих случаях подойдет дефлектор с искрогасителем, исключающим попадание искр на склонную воспламеняться поверхность, например, на гибкую черепицу или ондулинТрадиционный дефлектор в виде зонтаН-образные дефлекторные устройстваДефлектор-флюгер с эффектом парусаМодель с применением искрогасителя

Конструктивное исполнение дефлектора

Дефлектор предотвращает попадание прямого воздушного потока в дымоход.

В стандартном исполнении он состоит из 3 частей:

1. Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
2. Нижнего стакана из металла, керамики или асбоцемента.
3. Колпака в виде конусообразного зонтика.

Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный.

Работает прибор по простому принципу:

• стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход;
• за счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.

Конструктивно дефлектор состоит из диффузора (2) с обрамлением (3), установленного на трубу (1). Эти элементы расположены в обечайке (4). Над диффузором находится зонт (5) с теплоизоляцией (6) и экраном (7). Сменный фильтр (10) установлен на опорах (9) и закреплен болтами (11)

Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.

Характеристики популярных моделей

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор ЦАГИ домовладельцы выбирают чаще всего. У него цилиндрическая форма. Изготавливают устройство из стали оцинкованной или нержавеющей

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой.

«Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

Как рассчитать статический дефлектор?

При самостоятельном изготовлении дефлектора необходимо выполнить расчеты и набросать эскиз будущего изделия. Исходить нужно из внутреннего диаметра дымоотводящей трубы.

На фото показана зависимость размеров дефлектора от диаметра дымохода. Для определения нижнего диаметра диффузора базовый параметр умножают на 2, верхнего — на 1,5, высоты диффузора — также на 1,5, высоты конуса, в том числе и обратного, высоты самого зонта— на 0,25, захода трубы в диффузор — на 0,15

Для стандартного устройства параметры можно подобрать по таблице:

Внутренний диаметр трубы (см)	Высота дефлектора (см)	Диаметр диффузора (см)
12	14,4	24
14	16,8	28
20	24	40
40	48	80
50	60	100

Таблица позволит подобрать размеры дефлектора без выполнения расчетов. Но если подходящих размеров в ней нет, придется все-таки вооружиться калькулятором или найти соответствующую программу в интернете.

Узнав все размеры можно рассчитать развертку конуса зонта. Если известен диаметр и высота, то диаметр круглой заготовки, легко рассчитать с применением теоремы Пифагора:

R = √(D/2)² + H²

Теперь предстоит определить параметры сектора, который впоследствии будет вырезан из заготовки.

Длина полного круга в 360⁰ L равна 2π R. Длина окружности, лежащей в основе готового конуса Lm, будет меньше L. Из разности этих длин определяют длину дуги сегмента (Х). Для этого составляют пропорцию:

L/360⁰ = Lm/Х

По ней вычисляют искомый размер: Х= 360 х Lm/ L. Полученное значение Х вычитают из 360⁰ — это и будет размером вырезаемого сектора.

Так, если высота дефлектора должна равняться 168 мм, а диаметр 280 мм, то радиус заготовки равен 219 мм, а ее длина по окружности Lm = 218.7 х 2 х 3.14 = 1373 мм. Нужный конус будет иметь длину окружности 280 х 3.14 = 879 мм. Отсюда 879/1373 х 360⁰ = 230⁰. Вырезаемый сектор должен иметь угол 360 – 230 = 130⁰.

Когда нужно вырезать заготовку в виде усеченного конуса предстоит решить более сложную задачу, т.к. известной величиной будет высота усеченной части, а не конуса полностью. Независимо от этого расчет выполняют на основе все той же теоремы Пифагора. Полную высоту находят из пропорции:

(D – Dm)/ 2H = D/2Hp

Откуда вытекает, что Hp = D x H / (D-Dm). Узнав эту величину, рассчитывают параметры заготовки для полного конуса и вычитают из нее верхнюю часть.

При известных параметрах: высоте конуса — полного или усеченного и радиусе основания, путем несложных вычислений просто определить радиус внешний и внутренний (в случае усеченного конуса) а затем исходный угол и длину образующей кривой

Допустим, требуется усеченный конус, у которого Н = 240 мм, диаметр у основания 400 мм, а верхний круг должен иметь диаметр 300 мм.

• Полная высота Hp = 400 х 240/ (400 – 300) = 960 мм.
• Внешний радиус заготовки Rz = √(400/2)² + 960² = 980.6 мм.
• Радиус меньшего отверстия Rm = √(960 – 240)² + (300|2)² = 239 мм.
• Угол сектора: 360/2 х 400/980.6 = 73.4⁰.

Остается вычертить одну дугу радиусом 980.6 мм и вторую — радиусом 239 мм из той же точки и провести радиусы под углом 73.4⁰. Если запланировано состыковывать края внахлест, то добавляют припуски.

А подробнее о том, как самостоятельно соорудить дефлектор на дымоход, читайте далее.

Самостоятельная сборка устройства

Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.

Собрать простой дефлектор несложно но если установке подлежит устройство ротационного типа придется иметь дело со множеством деталей

Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.

Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.

Сборка простой тарельчатой модели

Самым простым в реализации проектом является изготовление тарельчатой модели дефлектора. Такой колпак для дымохода запросто можно сделать своими руками. Ее геометрические параметры зависят от диаметра трубы:

Галерея изображенийКонструктивными составляющими самой простой модели является металлический зонт, хомут, предназначенный для фиксации на трубе, и дистанционные стойкиДиаметр хомута, с помощью которого устройство будет фиксироваться на дымоходе, должен быть равен диаметру трубыДиаметр колпака для дымохода в основании должен быть на 5 — 7 см больше, чем аналогичный размер дымовой трубыДистанционные металлические стойки должны формировать расстояние, равное диаметру металлического колпака или 2/3 от этого размераКонструкция дефлектора для круглой трубыДиаметр хомута для крепления дефлектораРазмер колпака для дымовой трубыРасстояние между зонтом и крепежным хомутом

Для того чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести корректировки в конструкцию. Картонные заготовки заодно послужат своеобразными выкройками при раскрое элементов будущего дефлектора:

Галерея изображенийДля того чтобы не было брака в ходе раскроя, стоит сделать выкройку из картона. Проверив ее форму и скорректировав при необходимости, нужно перенести абрис деталей на стальной листРаскроенную деталь зонта для газовой трубы нужно согнуть вдоль среза и, наложив одну сторону на другую соединить клепками с внутренней стороныКаждую из опор металлического колпака прикрепляют к кромке зонта парой клепокВторой край каждой опоры соединяем с хомутом, приобретенным в магазине в готовом виде или сделанным собственными рукамиИзготовление выкройки дефлектора на дымоходСборка металлического зонта для дымоходаУстройство дистанционных стоекКрепление фиксирующего хомута дефлектора

Особенности монтажа ротационного дефлектора

Турбодефлектор, ротационный дефлектор, ротационная турбина, Turbovent — все эти названия относятся к одному виду механического устройства для усиления тяги. Оно состоит из статической части, соединенной с дымоходом и активной головки с лопастями в виде шара.

Ротационный дефлектор — единственное устройство, которое не советуют монтировать на дымоходах печей, отапливающихся твердым топливом и каминов на дровах. Turbovent имеет характерную особенность — отводить воздух из трубы даже в тот период, когда отопление не работает.

Направление вращения этой насадки не зависит ни от силы, ни от направления ветра. Оно происходит только в одном постоянном направлении, создавая эффект неполного вакуума. В результате этого увеличивается мощность тяги в условиях разрежения воздуха, а риск опрокидывания тяги практически равен 0.

На дымоходах газовых котлов Турбовент отлично справляется со своими функциями и может служить украшением для любого фасада. Если сравнить его с другими видами дефлекторов, то по эффективности он превосходит их в 2 раза.

Основания у ротационного дефлектора может быть круглым, квадратным, плоским квадратным. Размеры головки колеблются в пределах 100 – 680 мм. Срок его эксплуатации — до 15 лет.

При всех достоинствах ротационной турбины есть один, но существенный недостаток — в безветрие устройство останавливается. Если в это время будут наблюдаться осадки при температуре ниже 0, то головка может промерзнуть и придется принимать меры для ее запуска.

Несмотря на относительную сложность конструкции, устанавливать ротационный дефлектор несложно. Устройство имеет небольшой вес, поэтому для монтажа достаточно усилий одного человека и времени около 2 часов. Подходящее место — наивысшая точка крыши. Такое расположение не позволит снегу попасть в трубу, если вокруг нее произойдет скопление осадков.

Движение головки ротационной турбины осуществляется при помощи подшипников. Устройство функционирует автономно и очень эффективно справляется с задачей отвода газов, но в безветренную погоду оно бесполезно

Для разных моделей ротационных турбин существует одно требование: температура продуктов сгорания над трубой не должна превышать 150-250⁰. Размеры основания нужно точно подогнать под дымоход. Турбированный дефлектор должен соответствовать характеристикам котла, и этот момент необходимо учитывать при выборе устройства.

На рынке присутствуют турбодефлекторы от разных торговых марок. Среди наиболее авторитетных — Турбовент, Турбомакс, Rotowent. Первый производитель выпускает изделия с основанием различной геометрии.

Определить их можно по маркировке ТА-315, ТА-355, ТА-500. В ней цифра обозначает диаметр в случае круглого сечения или же размеры прямоугольного основания.

Дефлектор Турбомакс выпускает беларусская компания. Изготавливают устройства из высококачественного материала — нержавеющей стали от европейского поставщика. Rotowent также изготовлен из нержавейки, поставляемой из Польши. Гармонично смотрится на крыше любого типа. Подходит как для дымохода, так и для вентиляционных труб. Выдерживает большую рабочую температуру — около 500⁰.

Дефлекторы-флюгеры для дымоходов

Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.

Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.

При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами. Затягивать болты следует с большой осторожностью т.к. можно повредить трубу. Монтаж завершают проверкой вертикальности и вращения корпуса

Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.

Выводы и полезное видео по теме

Стоит ли вообще устанавливать усилитель тяги при наличии газового котла, узнаете, посмотрев это видео:

Сделать своими руками турбодефлектор непросто, но некоторые умельцы все же делают это и успешно эксплуатируют. Смотрите об этом в видео:

Конструкций дефлекторов очень много, но нельзя забывать, что для отопления используется газ. Не все модели можно применять. Некоторые из них не подходят в принципе т.к. предназначены для вентиляции. Чтобы не перекрыть систему удаления дыма, нужно обязательно проконсультироваться со специалистом и получить разрешение на установку дефлектора.

Подыскиваете дефлектор для дымохода? Или есть опыт в изготовлении, или установке этого устройства? Пожалуйста, поделитесь им с посетителями нашего сайта. Также, в блоке с комментариями, вы можете задать интересующие вопросы по теме статьи.

Для эффективной работы дымоотводной трубы предусмотрено специальное устройство, которое монтируется на ее оголовке.

Дефлектор для дымохода предназначается для улучшения создаваемой тяги в конструкции. Также он обеспечивает надежную защиту трубы от проникновения атмосферных осадков и различных загрязнений.

На рынке представлены различные типы дефлекторов, некоторые из них можно изготовить самостоятельно.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Принцип работы дефлектора

Дымоходные дефлекторы монтируются в вытяжной канал или на трубу для отвода дыма для улучшения внутренней тяги.

Принцип работы устройства заключается в следующем:

• Ветер с воздушными массами опоясывают стенки внешнего цилиндра конструкции, создавая нужное сопротивление.
• Часть воздушного потока закручивается в вихри и устремляется вверх по дефлектору. Далее воздух соединяется с продуктами сгорания, которые выводятся из дымохода.
• Воздушно-дымовая масса приводит к увеличению внутренней тяги в дымоотводной конструкции.
• Независимо от направления воздушных потоков, подобный процесс приводит и к улучшению тяги в отопительном оборудовании.

Верхний цилиндр имеет специальные зазоры для засасывания дыма. Иногда воздушные вихри, создаваемые снизу под колпаком, могут препятствовать выводу продуктов сгорания. Это является существенным недостатком конструкций. Проблема решается путем монтажа под зонтом перевернутой конусообразной насадки, которая предназначена для отражения, рассечения и выведения масс из дымоходной конструкции.

Разновидности дымоходных дефлекторов

Современные дефлекторы для дымоотводов представлены множеством различных конструкций, самыми востребованными из них являются:

• ЦАГИ.
• Дефлектор Григоровича.
• Волпер.
• Н-образный.
• Флюгер.
• Тарельчатый.
• Вращающийся.
• Искрогаситель.

ЦАГИ

Универсальный вариант дефлекторов, разработанный Центральным Аэрогидродинамическим институтом. Конструктивными элементами устройства являются патрубок, зафиксированный на дымоходе, диффузор, кольцо и зонт.

К основному преимуществу ЦАГИ относится удобное расположение зонта, когда теплые воздушные массы выводятся через вентиляционный канал, что приводит к увеличению тяги. ЦАГИ используется для защиты системы вентиляции и дымоотвода.

Подобная конструкция эффективно рассекает поступающий воздушный поток для быстрого выведения дыма из трубы. При этом зонт располагается внутри цилиндра, поэтому обеспечивает максимальную защиту от негативного воздействия осадков.

Существенным недостатком конструкции является сложность производства, поэтому собрать дефлектор ЦАГИ в домашних условиях достаточно затруднительно.

Дефлектор Григоровича

Самый доступный вариант устройства, который можно изготовить самостоятельно из подручных материалов. Конструкция состоит из верхнего цилиндра, нижнего цилиндра с патрубками, конуса и кронштейнов для монтажа.

Дефлектор Вольперта – Григоровича успешно используется для защиты вытяжки и дымохода. Главным преимуществом устройства является простота конструкции, а недостатком – высокое расположение зонта по отношению к диффузору, что приводит к задуванию дыма по бокам.

В целом подобное приспособление недостаточно эффективно увеличивает тягу, но препятствует проникновению атмосферных осадков в трубу.

Круглый Волпер

Подобное устройство практически идентично дефлектору ЦАГИ, но с единственным отличием – имеется козырек для защиты от осадков и загрязнений, расположенный над диффузором.

Устройство Н-образной конструкции

Н-образный дефлектор предусматривает использование трубных отрезков, поэтому способен выдерживать предельные ветровые нагрузки. Основные элементы конструкции монтируются буквой Н, исключая попадание атмосферных осадков и загрязнений в трубу благодаря горизонтальному патрубку.

Боковые вертикальные элементы способствуют повышению внутренней тяги, что приводит к одновременному выведению дыма в разных направлениях.

Флюгер

Еще один вариант дефлектора на дымоход, который представлен соединенными друг с другом козырьками, вращающимися по кругу. Чтобы обеспечить постоянное движение под воздействием воздушных масс, в верхней части конструкции устанавливается специальная флюгарка. Многие конструкции оснащаются небольшим стрелочным штырьком, определяющим направление ветра.

Рассекая воздушные потоки, козырьки приводят к усилению тяги в дымоотводе. Кроме того, они защищают котёл или печку от возможных загрязнений, попадающих извне.

Существенным недостатком конструкции является недолговечность подшипника, обеспечивающего движение козырьков.

Тарельчатый дефлектор

Простой и доступный вариант защиты дымоходной системы, обеспечивающий высокие показатели тяги. Основные элементы конструкции создают специальный козырек для защиты дымохода от загрязнений и осадков.

Внизу козырек оснащен колпаком, направленным в сторону трубы. Воздушные массы, попадающие в дефлектор, создают узкий и разреженный канал, что позволяет повысить внутреннюю тягу в два раза.

Вращающийся дефлектор

Подобное приспособление может вращаться за счет воздушных масс в одну сторону, поэтому в безветренную погоду он абсолютно неподвижен. При сильной наледи турбоконструкция становится бесполезной, поэтому требует подогрева или периодической очистки.

Турбодефлектор надежно защищает дымоходную систему от засорения и негативного воздействия осадков. Если в качестве теплогенератора используется газовый котел, тогда рациональным будет использование подобного дымника.

Искрогаситель

Существуют модели приспособлений для безопасного гашения искр. Обычно они представляют собой конструкции, оснащенные цилиндром и зонтом с мелкоячеистой сеткой.

Искрогаситель на дымоходе работает по следующему принципу: сетка задерживает остаточные продукты горения, которые содержатся в дыме. В результате происходит полное затухание искр, попадающих на дефлектор, особенно это важно, если дымоотводная система расположена вблизи воспламеняющихся предметов или зеленых насаждений.

Единственный недостаток конструкции – вероятность снижения тяги при неправильной сборке устройства.

Расчеты размеров дефлектора

Прежде чем приступить к изготовлению дефлектора на дымоход, необходимо создать рабочий чертеж, в котором будут указаны все размеры устройства. А для этого необходимо выполнить правильный расчёт высоты дефлектора, диаметра входящего патрубка и колпака.

В специальных таблицах содержится информация о размерах приспособлений для стандартных дымоходов.

Таблица размеров

Диаметр канала (внутренний), мм d	Высота дефлектора, мм Н	Ширина диффузора, мм D
120	145	241
140	167	280
200	241	400
400	481	800
500	600	1000

Если требуется рассчитать размер приспособления для нестандартной дымоходной конструкции, тогда можно воспользоваться общепринятой формулой:

• Высота дефлектора = 1,6 (1,7)×d.
• Ширина колпака = 1,7 (1,8)×d;
• Ширина диффузора = 1,2 (1,3)×d.

d – внутренний диаметр дымоотводного канала.

Важно! Для получения требуемых значений потребуются предварительные замеры внутреннего диаметра дымоотводной трубы.

Инструкция по сборке дефлектора

Дефлектор Григоровича – самый простой и востребованный вид защитных устройств. Он имеет упрощенную и надежную конструкцию, которую можно сделать самостоятельно.

Для изготовления дымника подходит жесть или оцинкованная сталь толщиной не менее 0,5 мм.

Для сборки потребуется следующий набор рабочих инструментов:

• Ножницы для резки металла.
• Молоток.
• Электродрель и сверла.
• Сварочный аппарат.
• Рулетка.
• Карандаш и фломастер.
• Плотный картон.
• Саморезы.
• Болты и гайки.

В качестве основы для приспособления – лист оцинкованной стали на 0,8 мм и стальные полосы.

Самодельный дефлектор собирается по следующей схеме:

1. Просчет размеров будущего устройства. Для упрощения можно воспользоваться готовой формулой.
2. На картоне наносится разметка каждого элемента конструкции. Готовые шаблоны вырезаются и соединяются между собой для проверки соответствия размеров нужным параметрам.
3. Шаблоны располагаются на стальных листах и обводятся по контурам при помощи фломастера. Заготовки вырезаются ножницами строго по контурам.
4. Из центральной детали формируется цилиндрический диффузор. На краях проделываются отверстия под саморезы.
5. Аналогичным образом создается наружный цилиндр. Из двух заготовок собирается конусообразный колпак.
6. По краям верхнего конуса проделываются 6 надрезов для фиксирующих стоек. Из стальных полос вырезаются стойки длиной 21 см, шириной 5 см. Далее к верхнему конусу кромкой фиксируется нижний конус при помощи стоек.
7. Готовый колпак соединяется с диффузором и устанавливается в наружный цилиндр.

Важно! Все части соединяются между собой болтами с гайками или сваркой.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Важно! При монтаже дефлектора на дымоотвод большого диаметра для дополнительной фиксации рекомендуется использовать стальные проволочные растяжки.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Обратная тяга в камере сгорания, возникающая при порывах ветра – довольно распространенная проблема. Газовый котел постоянно тухнет при сильных порывах ветра, что ухудшает его эффективность, за счет частого тактования снижает ресурс, а модели с ручным розжигом и вовсе приходится постоянно разжигать даже среди ночи.

Проблема может возникнуть как в напольных атмосферниках с открытой камерой сгорания и вертикальным дымоходом, так и в котлах с закрытой камерой сгорания и коаксиальным дымоходом. Однако исправить ситуацию в более чем 90% случаев не сложно.

Убеждаемся, что горелка гаснет именно от ветра

Чтобы не тратить усилия напрасно, что согласно практике иногда случается, стоит точно определить причины затухания горелки, поскольку это может быть и ошибка автоматики, и низкое давление газа, и затруднения с выводом продуктов сгорания. Характерными признаками именно задувания ветром являются:

• визуальное изменения формы и направления пламени, вызванное ветром;
• характерный звук вихря в камере сгорания;
• горелка не отключается без причины в безветренную погоду, данный пункт проверить обязательно!

Частой причиной затухания является низкое давление газа в магистрали или неправильная высота пламени. При низком давлении газа, пламя уменьшается и опускается критически низко к горелке. Чтобы не допустить ее прогорания, автоматика отключает горелку и котел тухнет. Нормальной высотой пламени считаются значения в 2-4 см. Если высота пламя горелки меньше, необходимо обязательно отрегулировать его, но делать это самостоятельно мы не рекомендуем, для этого лучше вызвать газовую службу.

Также необходимо проверить герметичность соединений и всей конструкции дымохода. Прежде всего, при наличии в дымоходе ревизионного отверстия обратите внимание на него: оно обязательно должно быть закрыто, при чем герметично. При невозможности такового, стоит приобрести современную герметичную заглушку.

Что делать, если задувает газовый котел с традиционным вертикальным дымоходом

Задувание через дымовую трубу может быть по причине неправильной конструкции дымохода или крыши, отсутствия деревьев или наличия рядом с дымоходом сооружений, создающих сильные завихрения. Устранить проблему можно одним или, часто, несколькими из описанных ниже методов.

Удлинение высоты наружной части дымохода

Один из самых простых и эффективных (но требующих разумного подхода!) способов является наращивание высоты дымохода. Делается это надеванием на исходный дымоход одной или нескольких труб не менее, чем на 0,5 их диаметра.

Высота дымовой трубы в частном доме подбирается в зависимости от ее сечения, мощности котла и конструкции крыши. Оптимальной в большинстве случаев считается высота 5-6 метров, считая от колосниковой решетки котла. Все требования к дымоходу описаны в СНиП 41-01-2003. Наиболее часто допускаются нарушения таких требований к высоте дымохода, как:

• возвышение над плоской поверхностью крыши – не менее 500 мм;
• возвышение над коньком кровли (при горизонтальном расстоянии до него менее 1,5 м) – не менее 500 мм;
• высота дымовой трубы при расстоянии от конька 1,5-3 м – вровень с коньком;
• высота дымовой трубы при расстоянии от конька более 3 м – не ниже линии, проведенной под углом 10° к горизонту.

В случаях, когда профиль крыши конька достаточно высокий, рядом находятся постройки и объекты, способствующие образованию завихрений и задуваний, вышеописанные требования могут быть увеличены. Однако при слишком высокой дымовой трубе, может быть повышенное образование конденсата, тяга может быть излишней и при превышении нормальных значений огромная часть тепла будет попросту вылетать в дымоход.

Если все же была допущена такая ошибка, необходимо использовать заслонку или стабилизатор тяги.

Установка дефлектора

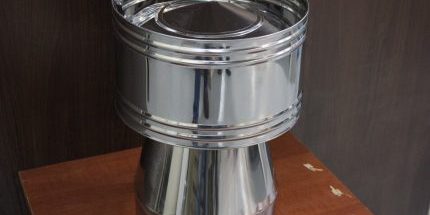

Дефлектор – это насадка особой аэродинамической формы из нержавеющей или оцинкованной стали, которая легко надевается на дымовую трубу и защищает ее от порывов ветра, осадков и мусора, усиливает тягу.

Принцип действия заключается в грамотном использовании силы ветра: поток воздуха обтекает конструкцию и, в зависимости от ее типа, защищает от задувания сверху или со стороны под различными углами, от попадания в трубу мусора и осадков, направляет воздушные массы для увеличения тяги. Некоторые из типов дефлекторов увеличивают эффективность дымохода на 10-20%.

Фото	Название	Особенности конструкции
	Дефлектор Григоровича	Наиболее распространенный и известный тип конструкции, представляющий из себя усеченный конус, расширенный внизу и еще один конус (гриб) сверху. Воздушный поток направляется в сторону сужения конуса под верхний гриб (внутрь дефлектора) из-за чего над дымоходной трубой происходит разрежение воздуха и, в последствии, усиление тяги. Также верхний гриб защищает от осадков и мусора. Дефлектор крайне не эффективен при низовом ветре.
	ЦАГИ	Конструкция, разработанная Центральным аэрогидродинамическим институтом. Представляет из себя металлическую трубу с экранирующим цилиндром и защитным конусом внутри. Исключает задувания с боков и сверху, защищает от мусора и атмосферных осадков. Но при сильных морозах (ниже минус 15-18°C) может способствовать образованию наледи.
	Вольперта-Григоровича	Эффективный объединенный вариант двух предыдущих типов конструкции: все тот же дефлектор ЦАГИ, но с вынесенным вверх (над дифузором) защитным колпаком конической формы.
	Динамический турбодефлектор	Сферическая конструкция с лопастями, которая вращается при наличии ветра скоростью 0,5 м/с и более. Отлично защищает от задуваний ветра, усиливает тягу более, чем на 50%. Но такая конструкция – отличный вариант при постоянных ветрах, она практически неэффективна при отсутствии ветра и даже может ухудшить эффективность дымохода.
	Динамический флюгерный дефлектор	Одно из лучших решений, представляет из себя конструкцию из нескольких металлических козырьков, полностью покрывающих сечение дымохода, и флюгера, поворачивающего конструкцию в направлении ветра. В основе конструкции – современные подшипники, вращающие дефлектор при малейшем давлении ветра. Флюгерный дефлектор не только защищает от направленного задувания с любой стороны или осадков, но и за счет направления воздушных потоков в сторону отвода продуктов сгорания усиливает естественную тягу.

Но помните, что излишняя тяга может привести к снижению КПД газового котла или ситуации, когда чрезмерно быстрый поток воздуха тушит фитиль. Например, не лучшими вариантами являются Н-образный дефлектор, в некоторых условиях и турбодефлектор. Поэтому нужно адекватно выбирать тип конструкции, можно проконсультироваться с консультантом в магазине, описав ему свои индивидуальные условия. Стоимость дефлекторной защиты для дымохода – от 300 до 2 000 руб.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Усеченный конус для «разрыва тяги»

Несмотря на простую конструкцию, способ нельзя назвать простым. Заключается он в создании в дымоходе зоны, которая будет препятствовать дальнейшему движению воздушных масс, создающих обратную тягу. Наиболее эффективным является усеченный конус: поток воздуха, двигающийся по направлению к камере сгорания (обратная тяга) натыкается на зону преграды (усеченный конус), вследствие чего завихряется и не оказывает давления на саму камеру сгорания и пламя горелки.

Сделать его можно самостоятельно, не обладая особыми навыками, однако важно обязательно проконсультироваться со специалистами газовой службы, поскольку в определенных условиях подобные вмешательства могут привести к повышенному образованию угарного газа или аварийной ситуации.

Ошибки в конструкции дымохода

Редко, но бывают ситуации, когда дымоход спроектирован неправильно. Требования к его устройству, опять таки, описаны а СНиП 41-01-2003. Наиболее часто нарушаются такие требования, как:

• максимально допустимое количество колен – 3;
• длинна горизонтальных ответвлений не должна превышать 100 см (это касается и конструкции усеченного конуса для «разрыва тяги», описанного выше);
• не допускаются любые, даже незначительные прогибы конструкции (проверьте на наличие изгибов и повреждений внешнюю часть и особенно края дымохода).

Что делать, если ветром задувает газовый котел с коаксиальным (боковым) дымоходом

Устраняем и предотвращаем обледенение

Наледь образуется не только на оголовье, но и до определенного момента вглубь дымовой трубы. Проблема присуща всем настенным или парапетным конвекционным газовым котлам и происходит за счет большой разницы температур, когда продукты сгорания, среди которых и водяной пар, выводятся улицу, где температура воздуха сильно ниже нуля.

Пар оседает на стенках внутренней трубы в виде конденсата, который замерзает и сужает сечение трубы, препятствует нормальной тяге и даже может стать причиной завихрений или кислородного голодания камеры сгорания.

Временно устранить проблему довольно просто, достаточно аккуратно, не допуская повреждений дымохода, сбить наледь. Для полноценного предотвращения, нужно произвести теплоизоляцию внешней части коаксиального дымохода или использовать специальную конструкцию против обледенения.

Установка дефлектора особой конструкции

В целом, газовый котел с закрытой камерой сгорания редко гаснет при сильном ветре. В таких моделях тяга обеспечивается принудительно и давления ветра из вне просто недостаточно, чтобы создать обратную тягу. Но все же причиной, почему газовый котел задувает ветром, как и в случае с вертикальным дымоходом, может быть отсутствие защитного дефлектора, наличие поблизости строений и объектов, создающих сильные завихрения или ветреная сторона в регионах с сильнейшими порывами. Задувание происходит через трубу забора воздуха.

Отдельно дефлекторы для коаксиальных дымоходов практически никогда не продаются. Если ваш дымоход не имеет надежной защиты, необходимо приобретать полноценную конструкцию, поскольку для коаксиальных дымоходов защита разрабатывается с учетом конструкции и характеристик самого дымохода.

Самодельная защита от задувания порывами ветра

Если ничего из вышеперечисленного не помогло, среди особых умельцев существует метод создания самодельной защиты цилиндрической формы:

1. Для усиления тяги и предотвращения образования конденсата, нужно утеплить внешнюю трубу.
2. На внутреннюю (выхлопную) трубу одевается колено под 90°, направленное вверх.
3. Дымоход помещается в цилиндр (самодельный или готовую бочку) с отверстием спереди диаметром равным диаметру дымохода. Он защищает выхлоп от бокового ветра, а колено под 90° – от направленного внутрь.
4. Колено выхлопа выводится вверх, сквозь цилиндр, и накрывается колпаком конической формы большего диаметра (по типу используемого в конструкции дефлектора Григоровича), защищающим от осадков.

В итоге забор воздуха производится из внутренности защитного цилиндра (бочки), а выхлоп производится наверх.

Несмотря на то, что на практике уже встречались такие самодельные конструкции, мы не рекомендуем прибегать к их изготовлению самостоятельно, не имея определенных знаний и навыков. Для этих целей лучше обратиться к специалистам или приобрести готовый коаксиальный дымоход с заводской защитой от ветра.

Дефлектор – это кусок металлической трубы с прикрепленным к нему своеобразным зонтом из сталей. Оголовок, в свою очередь, надевается на конец дымоходной трубы. Такие приспособления можно увидеть почти на всех современных дымоходах и вентиляционных каналах.

Содержание

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

• защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
• усиливает действие принудительной вытяжки;
• о тягу в дымоотводе или вентканале;
• уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия. Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

Устройство дефлектора дымохода

Для изготовления оголовка трубы своими руками нужно определиться с конструкцией и назначением каждой детали или узла дефлектора цаги:

• патрубок или нижний цилиндрический участок, предназначен для надевания на конец трубы дымохода и служит креплением для диффузора;
• диффузор представляет собой конус, узким концом крепящийся на патрубке, а широкой частью подходящий к верху изделия;
• внешняя оболочка называется обечайка;
• конус или колпак располагается сверху всей конструкции и служит защитой;
• опоры для установки колпака;
• кронштейны для укрепления всего дефлектора.

Все вышеназванные детали легко изготавливаются своими руками из нержавеющих сталей, оцинковки или простого металла.

Для начала нужно произвести расчет, затем выполнить чертеж, только потом приступить к изготовлению отдельных деталей для последующей сборки. Определяют показатели:

• форма и вид дефлектора;
• из какого материала будет сделано изделие;
• диаметр и размеры оголовка.

Для описания последовательности работ берем стандартную конструкцию, описанную ранее. Если говорить о форме, то она будет определена по сечению трубы дымохода. Варианты могут быть овальные, круглые, квадратные и прямоугольные. В качестве материала берут сталь или оцинкованный металл.

Размеры изделия

Размеры дефлектора зависят от параметров дымохода или вентиляционной трубы. Для упрощения применяют типовые зависимости от размеров:

• при внутреннем диаметре 120 мм высота составит 144 мм, ширина диффузора будет 240 мм;
• диаметр 140 требует дефлектора высотой 168 мм и шириной диффузора 280 мм;
• дымовая труба с размером внутри 200 мм работает с оголовком высотой 240 мм, диффузором шириной 400 мм;
• крупные дымоходы диаметром 400 и 500 мм защищаются дефлектором 480 и 600 мм, соответственно при ширине 800 и 1 тыс. мм.

Проводя расчет для изготовления оголовка своими руками, нужно принять во внимание несколько правил определения размеров:

• приемлемой высотой считается та, которая составляет размер внутреннего диаметра, умноженный на коэффициент 1,6–1,7;
• диффузор выполняется шириной в диапазоне от 1,2 до 1,3 от диаметра;
• ширина колпака принимается с коэффициентом 1,7, к внутреннему диаметру трубы.

Конструкция вентиляционного дефлектора

Любой вид оголовка для вентиляции состоит из двойных стальных стаканов, соединительного патрубка и кронштейнов крепления крышки. Наружная оболочка расширена внизу, внутренний стакан выполнен одного диаметра по всей длине. Цилиндры вставляются один в другой, крышка устанавливается над верхним стаканом. В верхней части цилиндров ставят кольцевые стопоры для изменения направления потока.

Кольцевые отбои ставят таким образом, что через них идет подсос воздуха, для которого используется ветер в окружающем пространстве, так ускоряется вывод вредных веществ из вентиляции. Если ветер дует снизу, то механизм работает не в полной мере, воздух отражается от крышки и поступает немного внутрь трубы. Для устранения конус делают двойным, со скрепленным основанием.

У некоторых дефлекторов крышку вместо конуса делают в виде зонтика, это дает возможность по-другому направлять воздушный поток.

Как работает вентиляционный дефлектор?

Ветер отражается от корпуса дефлектора и рассекается при помощи диффузора, это ведет к снижению давления, что дает усиление тяги. Увеличение сопротивления потоку ветра позволяет пропорционально увеличивать вытяжение дыма из трубы. Для эффективности рекомендуется устанавливать дефлекторы на вентканалах, немного наклонив. Хорошо подобранный дефлектор позволяет увеличить КПД вентиляции на 20%.

Разновидности дефлекторов

Видов оголовков дымохода или вентиляционного канала существует множество, но часто применяемые устройства называются:

• дефлектор Григоровича;
• по типу звезды Шенард;
• открытый оголовок ASTATO;
• Н-образная конфигурация.

Дефлекторы из пластика используются очень редко из-за ненадежности материала в вопросе прочности, он хрупкий и не выдерживает сильных порывов ветра. Их применяют для установки на вентиляционные каналы подвала или цокольного этажа.

Часто хозяева частных домов задумываются об установке дефлектора, после того как в трубе дымохода начинает скапливаться мусор, труба часто забивается, на величину тяги влияет влажность воздуха, в вентиляционный канал попадают атмосферные осадки и образовывается конденсат, а печь начинает дымить.

Для изготовления изделия понадобятся:

• разметочный инструмент и картон;
• инструмент для резки металла, метизы для крепления;
• сверла по металлу и дрель.

В качестве материала используют металл толщиной 0,5 мм, оцинкованный или нержавейку. Для крепления и кронштейнов применяют шпильку, полосу, уголок небольшого размера. После того как произведен расчет размеров и выбрана высота, ширина, выполняется чертеж с нанесением всех технических параметров. Если резать металл без шаблонов, то можно ошибиться, тем более что изготовление конуса требует опыта и определенной сноровки.

Чертеж деталей делают на картоне в готовую величину и вырезают их. После этого делают примерку, приставляя детали одну к другой, и собирая оголовок дымохода вначале из картона. После этого макет, собранный своими руками, разбирается, и картонные шаблоны используют для перенесения контуров уже на металлические листы.

Детали вырезают при помощи ножниц по металлу, можно воспользоваться пилой «болгарка». Диффузор сворачивают в требуемую форму и после высверливания отверстий на краях применяют саморезы для их соединения. По такому же типу делают наружный цилиндр. Колпак сворачивают и скрепляют между собой края. Следующий шаг – соединение двух конусов. Его делают, вырезая шесть язычков на верхней тарелке, и крепят их саморезами по металлу к нижнему.

Перед этим действием на диффузор крепят опоры для установки. Полученный зонт соединяют с диффузором при помощи лапок, и все устройство помещают в наружный корпус. Чтобы поставить дефлектор на металлическую трубу дымохода, нужно в просверленные предварительно отверстия в количестве трех штук, вставить болты и затянуть гайки.

На кирпичную или асбоцементную трубу дефлектор крепится посредством дюбелей или анкеров. Их вставляют в отверстия металлических полос, затем сверлят в кирпич и забивают дюбеля, а в них саморезы. Другим способом является установка стягивающего хомута из металла, который плотно стягивается после установки оголовка трубы болтами и гайками.

Изготовление и установка дефлектора своими руками сэкономит хозяину деньги, ведь такое простое устройство несложно сделать самостоятельно.

Контрольно-измерительные и строительные инструменты каменщикаОчистка бака с питьевой водой от отложений и ржавчиныКак изготовить плотницкую черту своими рукамиИспользуемые источники:

• https://sovet-ingenera.com/otoplenie/o-drugoe/deflektor-na-dymoxod-gazovogo-kotla.html
• https://sdelatbanyu.ru/pechi-i-dymokhody/deflektor.html
• https://gradusplus.com/kotly/gazovye/pochemu-pri-silnyh-poryvah-vetra-zaduvaet-gazovyj-kotel/
• https://bane.guru/stroitelstvo-bani/kak-sdelat-turbodeflektor-cagi-svoimi-rukami.html
