Дефлектор для дымохода: для чего нужен, разновидности и принцип работы дымников и флюгеров

Добрый день, дорогой читатель! Для отвода смеси газа и продуктов сгорания топлива на улицу печи, камины и котлы в обязательном порядке оборудуются дымоотводными каналами. Их оголовок закрывают специальным козырьком или зонтиком. На первый взгляд эти изделия кажутся только элементами декора. Но на самом деле, колпак на трубу дымохода выполняет очень важную функцию в системе дымоотвода. Он может значительно повысить энергоэффективность отопительной системы в целом, а также исключить всякий риск задымления жилища.

Что собой представляет и для чего он нужен

Колпак представляет собой металлическую конструкцию внешне похожую на открытый зонт, навес или козырёк, которая устанавливается на оголовок канала дымоотвода для защиты его от попадания атмосферных осадков, мусора и птиц.

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

• воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
• скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
• движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
• если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.

Преимущества и недостатки

Плюсом установки колпака на дымоход является:

• более эстетичный вид дымоотводного канала;
• защита внутреннего пространства труб от попадания посторонних предметов и разного мусора;
• защита материала дымохода от воздействия осадков;
• дымник прикрывает часть устья, не позволяя потоку ветра опрокинуть тягу.

Минусов от монтажа зонтика на дымоходе не так много, но они довольно существенны:

• изделие устанавливается на пути выхода продуктов горения и служит некоторым препятствием их свободному оттоку. Неверно выбранная и смонтированная модель может уменьшить тягу и привести к задымлению помещения;
• образующийся при сжигании топлива водяной пар, выходит вместе с дымом по трубе на улицу и конденсирует, соприкасаясь с холодным металлом колпака, а затем замерзает при понижении температуры ниже 0º. В результате на дымнике намерзают сосульки, которые перекрывает проходное отверстие трубы и препятствуют процессу дымоудаления.

Виды и конструкции колпаков

Разнообразие форм и видов дымоотводных каналов заставляет производителей разрабатывать колпаки любых размеров, конфигураций, внешнего вида. В специализированных магазинах можно купить дымник следующих форм:

• двухскатной;
• вальмовой;
• шатровой;
• шпилеобразной;
• с плоской крышкой.

Фото разных видов колпаков на дымоход:

Для изготовления колпаков используют один из следующих материалов:

• нержавеющую сталь;
• сплав меди;
• кровельную оцинкованную жесть;
• оцинкованную сталь с порошковым покрытием;
• сплав титана с цинком.

Конструкция дымника может иметь:

• открывающуюся крышку, которая значительно упрощает проведение техобслуживания дымохода;
• вентиляционное отверстие, обеспечивающее свободный выход продуктам горения;
• искроуловитель — предусмотрен для твёрдотопливных печей, отапливающих дома с кровельным покрытием из горючих материалов.

Часто дымники оснащаются флюгерами в виде геральдических символов или стилизованными под изображение животных, птиц, героев сказок, мифов, украшают ковкой, резьбой.

Сделать самому или купить

Стандартную флюгарку, внешне похожую на домик с четырёхскатной крышей, можно смастерить самостоятельно из оцинкованной стали. Она легко режется и гнётся с помощью простых инструментов.

Если нет никаких навыков и инструментов для изготовления подобных металлоконструкций, то можно купить готовый прибор, гармонирующий по стилю с общим обликом кровли.

Примерная цена самой простой модели колпака начинается от 1100 рублей. Стоимость дефлекторов ЦАГИ, Волперта — Григоровича или Ханженкова из оцинковки не превышает 3500 руб.

Намного дороже обойдётся поворотная модель из нержавеющей стали — от 8 000 руб. Ну, а самые дорогие — это эксклюзивные кованые изделия.

Советы и рекомендации по выбору

При выборе конструкции колпака следует учитывать из какого материала изготовлена дымоотводная труба и вид топлива, используемого для работы отопительным прибором.

Это обусловлено разной температурой дымовых газов и КПД обогревателя:

• для кирпичной печи с дымоходом квадратного или прямоугольного сечения, также выполненного кирпича, подходит специальный колпак — дефлектор. Особенностью дымовых труб такой формы является опасность образования завихрений, которые ухудшают тягу. Кроме того на шероховатых поверхностях кирпичной кладки осаждается большее количество сажи, копоти и пыли, сужающих просвет трубы, что может сильно ухудшить тягу, вплоть до полной остановки. Дефлектор защитит стенки дымохода от попадания излишней влаги, чем снизит налипание продуктов горения и выступит в качестве усилителя тяги. Он будет создавать разряжение в верхней части канала и способствовать оттоку воздуха из топки;
• твёрдотопливные котлы обычно оснащаются керамическими трубами или дымоходами из «сэндвич» — труб с двойной стенкой. Они имеют более гладкую поверхность, чем у кирпичных конструкций, оборудуются конденсатосборником, куда стекают конденсат и осадки, поэтому отложений копоти на внутренних стенках у них намного меньше. Устойчивость тяги у таких котлов зависит от высоты дымохода. Если не организовывать принудительную тягу, то нужно устанавливать очень высокую трубу (до 8 м).  При установке дефлектора высоту дымохода можно снизить на 15-25%, при этом устойчивость и сила тяги останется на том же уровне, а монтаж уменьшенной конструкции трубы будет менее сложным. При наличии котла, работа которого основана на принципе пиролиза, на дымотводную трубу лучше установить колпак с открытым соплом. Он сможет защитить канал от попадания мусора и осадков, но не станет преградой для выхода низкотемпературного дыма;
• для газового и дизельного котла также рекомендуется использовать колпак с открытым соплом. В них тяга осуществляется принудительно, поэтому усиливать тягу с помощью дымника — дефлектора нет необходимости.

Изготовление и установка колпака своими руками

При сборке простой модели колпака в домашних условиях можно обойтись без специальных станков для вальцовки, достаточно простых инструментов и приспособлений.

Необходимые инструменты и материалы

Комплект необходимых инструментов для изготовления и монтажа флюгарки должен, состоять из:

• металлической линейки;
• маркера;
• клиновидной киянки;
• ножниц по металлу;
• электрической дрели;
• специального зажима;
• листогиба;
• оправки;
• небольшого молотка.

Из материалов потребуются:

• лист картона;
• листовой металл;
• металлическая пластина;
• шурупы;
• грунтовка по металлу;
• краска.

Чертежи и схемы

Простой колпак из оцинкованной жести толщиной 0,6 — 0,8 мм для квадратной или прямоугольной трубы из кирпича можно легко изготовить своими руками. Он имеет крышку пирамидальной формы и вырезается с помощью выкройки из цельного листа металла.

Для дымовых труб и вентиляционных шахт круглого сечения используют дефлектор ЦАГИ. Так он называется потому, что является изобретением Центрального аэродинамического института. Его можно изготовить из листа тонкой нержавеющей стали или оцинковки.

На печную трубу круглого сечения также можно установить дефлектор Григоровича.

Расчёт размеров

Дымник должен закрывать все плоскости с торца трубы, а если в конструкцию входит оголовок, то колпак должен закрывать и его горизонтальные поверхности.

Будущее изделие должно довольно легко надеваться на трубу, поэтому каждый его длину и ширину нужно увеличить на 4-5 мм.

Крылья должны быть такого размера, чтобы они закрывали горизонтальные поверхности оголовка.

Ход работ

Процесс сборки и монтажа колпака состоит из следующих шагов:

• Изготовление выкройки из картона по вычисленным размерам.

• Перенос её контуров на лист металла и вырезание заготовки зонтика с помощью ножниц по металлу.
• Размещение на рабочем столе заготовки разметкой вверх, чтобы было удобнее сгибать сначала линии, отмеченные на чертеже пунктиром до прямого угла, а затем линии, обозначенные буквой «d».
• Сворачивание конуса. Место соединения нужно закрепить клёпками.
• Изготовление капельника. Контуры деталей фартука — капельника вычерчивают по выкройке на листе металла и вырезают. Сгибы по краям элементов делают с помощью листогиба. Для соединения деталей также используют клёпки.

• Крепление кронштейнов. Их нужно сначала нарезать из металлических пластин, а затем приварить одним концом к фартуку и зонтику. Для обработки мест сварки используют грунтовку по металлу.
• Отделка колпака. Все поверхности дымника покрывают 2 слоями краски, которая защитит металл от коррозии и придаст изделию более эстетичный вид.
• Монтаж колпака на оголовок трубы дымоудаления. Вариант крепления изделия выбирается в зависимости от типа трубы. В некоторых случаях используют шурупы или дополнительно ставят хомут.

Видео по монтажу

Наглядно технология изготовления круглого зонта представлена на видео:

Частые ошибки и проблемы при установке

Частыми ошибками при изготовлении и монтаже колпака являются:

• неправильно подобран размер устройства, из-за чего он может провалиться в полость дымохода, перекрыв проход продуктам горения;
• использование некачественных материалов, которые быстро ржавеют;
• установка вращающейся модели в районах с холодными и снежными зимами. Прибор быстро занесёт снегом и он перестанет вращаться, что может привести к задымлению помещения.

Советы специалистов

• При низовом ветре под колпаком образуются вихревые явления, которые ухудшают тягу. Если установить под ним обратный конус, то он будет отражать воздушный поток, рассекать его и выводить наружу;
• если на кирпичную трубу устанавливается прибор круглого сечения, то дополнительно требуется монтаж соответствующего переходника;
• дымник должен находиться не ниже кровельного конька, вытяжных труб вентиляции и других сооружений, если они есть близко расположены к дымоходу.

Заключение

Правильно подобранная модель колпака улучшит внешний облик кровли и оптимизирует работу системы дымоотвода. Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Содержание

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно. Он решает несколько практических задач:

• защищает дымоход от внешней факторов: дождя, снега и ветра;
• выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

• типом канала;
• диаметром отверстия.

Основываясь на этих показателях, подбирают:

• выполненный из хрома и никеля колпак, если дом отапливается газом;
• съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

• он способен частично закрывать устья от задувания ветра, благодаря чему опрокидывание тяги исключается;
• дымник не даёт попадать внутри мелкому мусору;
• сетчатая конструкция обеспечивает защиту от гнездования птиц;
• такое изделие продлевает срок службы оголовка кирпичной трубы, которая может разрушаться под воздействием атмосферных осадков;
• флюгарка такого типа обладает хорошими декоративными качествами, а потому способна дополнять архитектурный облик здания.

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

1. Стальные трубы круглой формы нельзя закрывать традиционными по форме конструкциями. Они отводят дым от высокоэффективных котлов, чей КПД превышает 85%. Лучше использовать конусные насадки, выполненные в форме открытого сопла. Они не покроются коркой льда при морозе.
2. Кирпичный дымоход, лишенный вставок, подсоединенный к теплогенератору с высоким КПД, можно оборудовать насадкой в виде крышки. Сквозь неё проходит патрубок.
3. На печи с вертикальными каналами желательно устанавливать зонт. Такая форма выполняет на печной трубе защитную функцию. Но чтобы это стало возможным, желательно поставить внутри пластину из нержавеющей стали.

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

• диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
• углы наклона скатов должны варьироваться от 30 до 45 градусов;
• от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением. Есть и другие варианты конструкции:

• вращающийся флюгер;
• дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка, выполняют работу в следующем порядке:

1. Завинчивают два самореза в деревянную планку, сохраняя между ними расстояние, равное радиусу изделия + 15 мм. Получается самодельный циркуль, посредством которого можно сделать наметку на металле, обозначив центральную часть круга. Прочерчивается и его контур.
2. Заготовку обрезают ножницами, после чего рисуют сектор, длина дуги которого равна 120 мм. Полученная фигура чем-то напоминает кусок торта.
3. Вырезают указанный клин, вслед за этим совмещают с усилием внешние края фигуры. Фиксируют их тисками.
4. Высверливают три отверстия вдоль полученного шла и соединяют концы детали с винтиками или заклепками. Можно считать верхнюю часть флюгарки готовой.

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла, толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

1. Берут стандартный металлический лист и аккуратно сгибают вокруг трубы, можно непосредственно по контуру дымохода.
2. Переделывают ложки, за которые колпак будет держаться непосредственно на трубе. Лучше всего это делать специальным станком или попросить знакомого сварщика. Можно также проделать поперечные разрезы, не идущие до конца, и посредством пассатижей осторожно отогнуть полосы.
3. Указанные разрезы необязательно делать поперечными. Допускается использование продольных полос, если кусок металла довольно длинный. По краям вырезают прямоугольник и оставляют хвосты по центру. После этого сворачивают лист в форме полукруга и нажимают хомутом на хвосты.
4. Аккуратно сгибают ножки.

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор. Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

• высота=1,6−1,7 x диаметр;
• ширина диффузора=1,2−1,3 x диаметр;
• ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка. Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.

В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.

Нужен ли колпак на трубу дымохода

Многим кажется очевидным, что колпак на трубе необходим.

Основная задача приспособления не ограничивается только защитой дымохода от осадков, пыли и мусора. Функции зонта для трубы включают в себя:

• защита от т.н. опрокидывания тяги – задувания дыма обратно в трубу при сильном ветре;
• защита от проникновения птиц и мелких животных в дымоход;
• продление срока службы кирпичной или стальной трубы;
• украшение дымохода.

Главная роль колпака очевидна – он защищает дымоход от проникновения атмосферной влаги внутрь системы отопления, что крайне нежелательно и негативно сказывается на работе котельного оборудования.

Но есть и контраргументы против установки колпака:

• конструкция может мешать отведению дыма и продуктов горения из дымохода, будучи препятствием на пути воздушного потока;
• колпак может уменьшать тягу в трубе;
• из-за наличия водяного пара в отработанных газах в зимнее время на козырьке образуется наледь, и продукты горения не выходят наружу, а возвращаются обратно по трубе в концентрированном состоянии, отравляя воздух в помещении.

Колпак на трубе дымохода не помешает, при условии, что он будет правильно подобран и установлен с учетом требований СНиП и техники безопасности.

Рекомендуем ознакомиться:  Виды кондиционеров для квартиры — какой лучше выбрать и правила монтажа

Хотя некоторые современные виды дымоходов предусматривают специальные устройства для отвода влаги и конденсата, установка флюгарки на трубу позволит защитить дымоход от засорения и попадания птиц в отверстие трубы.

Важно! Колпак из металла – не вечная конструкция. При постоянном воздействии высокой температуры и кислотных компонентов в продуктах сгорания топлива, тонкая листовая сталь быстро разрушается. В зависимости от устройства насадку на трубу приходится менять раз в несколько лет.

Принцип работы колпака

Принцип работы колпака ясен: он создает механическое препятствие атмосферной влаге, осадкам, ветру, частицам в воздухе, листьям. Форма защитного элемента обычно коническая или пирамидальная, т.е. скатная. Это обеспечивает свободное стекание воды с колпака на крышу в обход отверстия дымохода.

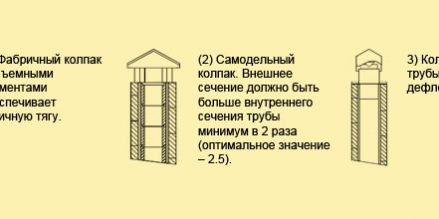

Для этого устройство колпака предусмотрено таким образом, чтобы диаметр колпака превышал диаметр трубы. Основание козырька – фартук-капельник — частично закрывает устье трубы, препятствуя опрокидыванию тяги.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

• двускатные;
• пирамидальные;
• конические;
• вальмовые;
• шпилеобразные;
• плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Это важно! При выборе конструкции необходимо учитывать требования безопасности. Например, высокомощные котлы с КПД более 85% нежелательно закрывать обычной конусовидной конструкцией. Лучше установить на него дефлектор или открытую насадку для свободного выхода отработанных газов.?

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые. Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции.

Рекомендуем ознакомиться:  SML труба и безраструбная чугунная канализация

Как изготовить колпак своими руками?

Несмотря на ограниченный срок службы, колпаки рекомендуется изготавливать из прочной оцинкованной листовой стали. Это несложная работа, с которой может справиться любой человек с простым набором инструментов.

Предварительно нужно измерить диаметр оголовка трубы, на которую будет крепиться защитный колпак. В зависимости от выбранного типа конструкции, нужно набросать на бумаге примерный эскиз флюгарки – двускатного, конического или вальмового типа.

Необходимо придерживаться основных правил в обустройстве защитного элемента для дымохода:

• верхняя часть конструкции – зонтик или крышка – должна быть больше трубы на 10 см, чтобы выступала на 5 см со всех сторон;
• расстояние между оголовком трубы дымохода до грибка должно быть как минимум 10 см, в противном случае дыму и отработанным газам будет сложно выходить наружу;
• наклон стенок грибка или крышки должен быть под углом от 30 до 45 градусов;
• насадка должна легко надеваться на оголовок трубы, поэтому необходимо оставить зазор добавив к эскизу еще 3-4 мм.

Алгоритм изготовления флюгарки на примере простой конической конструкции на узких кронштейнах:

• Перед работой с листовым металлом необходимо сделать шаблон на картоне в масштабе 1:1. Простая пирамидальная конструкция предполагает разделение лекала на 4 одинаковых треугольников, соединенных вершинами.
• Буквой «d» отметьте высоту каждой вертикальной стороны треугольников, буквой «В» — длину их основания.
• В чертеже должен быть предусмотрено расстояние между двумя из четырех сторон пирамиды, которые нужно будет соединить.
• Для соединения сторон нужно сделать дополнительные отрезки со сгибом высотой до 15 мм, в которых просверливаются отверстия для установки заклепок.
• В основании всех треугольников нужно дорисовать стороны, соответствующие форме прямоугольной насадки дымника.
• Пунктиром необходимо разметить линии сгибов.
• Готовое лекало следует приложить к листу оцинкованной или нержавеющей стали, и вырезать по форме с помощью ножниц или ножа по металлу.
• По линиям сгибов на картоне необходимо осторожно провести лезвием, чтобы оставить продавленные следы на металлическом листе. Полученные линии будут служить ориентиром для сгибов.
• С помощью дрели нужно высверлить отверстия для заклепок на двух сторонах заготовки.
• Металл сгибают с помощью специального листогиба, чтобы получилась форма пирамиды. Соединяемые детали конструкции фиксируют заклепками.
• Верхняя защитная часть готова. Теперь нужно изготовить кронштейны из металлических пластин и приварить их к грибку. На место сварки наносится грунтовка, а колпак покрывают антикоррозийной краской. Готовые ножки конструкции крепят к металлическому основанию, которое предварительно изготавливают из пластин металла по диаметру оголовка трубы.

Рекомендуем ознакомиться:  Что такое и правила монтажа коаксиального дымохода для котла

Рекомендации по установке

Важно правильно рассчитать высоту и диаметр колпака, высота которого должна быть не менее 10 см от среза трубы.

Установка готового колпака на крышу выполняется достаточно просто, если соблюдать технику безопасности.

Конструкция должна надеваться на трубу дымохода, а не входить в него. Если оставить небольшой зазор до 3-4 мм, то колпак легко сядет на оголовок. Если насадка сидит плотно, не колеблется при порывах ветра, укреплять ее не нужно. В противном случае используется глиняный или клеевой раствор для дополнительной фиксации насадки на трубе.

Назначение и виды дымоходных козырьков

Что касается защитных свойств зонтов, то здесь не все так однозначно, как принято считать. Например, когда ведут речь о назначении различных насадок, то среди прочих функций упоминается защита дымоходных труб от конденсата.

Колпак на трубу

Это утверждение некорректно, поскольку конденсат образовывается внутри трубы от разности температур продуктов горения и наружного воздуха, а зонт находится снаружи и не имеет к этому процессу никакого отношения.

Для чего же тогда нужны козырьки? Перечислим их основные функции:

• придают наружному участку трубы эстетичный вид;
• защищают внутреннюю полость от попадания туда разного мусора и посторонних предметов;
• продлевают срок службы кирпичного дымохода, защищая его от осадков;
• увеличивают тягу и не позволяют ее опрокинуть сильным порывам ветра, при условии, что конструкция колпака это предусматривает.

Вообще-то, декоративные колпаки никоим образом не улучшают тягу дымохода, наоборот, создают дополнительное сопротивление потоку выбрасываемых газов. Исключением являются насадки двух типов:

• аналогичные промышленным вытяжным дефлекторам;
• флюгер – дефлекторы.

Принцип работы первого типа следующий: поток воздуха от ветровой нагрузки омывает цилиндрический кожух дефлектора, из-за чего внутри него появляется небольшое разрежение.

Поток воздуха от ветровой нагрузки

Получается, что зонтик – дефлектор тягу все же повышает, хотя при отсутствии ветра он, наоборот, создает еще большее сопротивление дымовым газам. Как это работает, показано на рисунках:

Колпак для дымохода

Второй тип гораздо эффективнее. Корпус в виде полуцилиндра с лепестком флюгера может вращаться на трубе за счет подшипника. Лепесток обеспечивает такое положение корпуса, чтобы он постоянно был повернут «спиной к ветру». Таким образом, внутри полуцилиндра образуется разрежение и дымовая тяга увеличивается. Кроме того, подобный колпак дымовой трубы на 100% защищает ее от эффекта опрокидывания тяги при задувании ветром. Принцип действия представлен на схеме:

Корпус в виде полуцилиндра с лепестком флюгера

Виды колпаков для дымохода

Все остальные колпаки на дымоходы представляют собой самые разнообразные устройства, накрывающие собой срез трубы с определенным зазором для выхода продуктов горения. Разнообразие форм настолько велико, что все их перечислить попросту невозможно.

Колпак металлический с порошковой покраской

Зато список материалов, из которых козырьки изготавливаются, не столь уж велик:

• оцинкованная (кровельная) сталь;
• оцинкованный металл с порошковым покрытием полиэстер;
• нержавеющая сталь;
• медь;
• сплав титана с цинком.

Простейший зонт на дымоход, сделанный своими руками, чаще всего и выполнен из оцинкованной стали толщиной до 0.8 мм. Это наиболее доступный вариант, к тому же изделие служит достаточно долго – не менее 20 лет. Недостаток только один – оцинкованная поверхность быстро тускнеет от воздействия внешней среды и зонтик выглядит не очень эстетично. Этого недостатка лишен металл с порошковой покраской, из него тоже часто мастерят колпаки, хотя стоимость материала несколько дороже.

Колпак из меди

Про остальные материалы стоит лишь сказать, что они очень долго сохраняют презентабельный внешний вид, а срок службы изделий из них измеряется десятилетиями. Хотя медь на открытом воздухе тоже постепенно тускнеет. Недостаток нержавейки, меди и сплава состоит в их значительной стоимости. Еще дороже обойдутся эксклюзивные изделия с элементами ковки и флюгерами.

Колпак для дымохода своими руками

Рекомендации по выбору

Как ни странно, в первую очередь выбор колпака зависит от типа котельной установки и вида сжигаемого топлива. Например, насадки на дымовые трубы, обслуживающие газовые котлы, можно ставить лишь одной конструкции – в виде сопла, с открытым верхом.

Важно! Нормативные документы Российской Федерации и Украины строго запрещают установку всяческих зонтов на дымоходы всех газоиспользующих установок. Возможно, подобные ограничения есть и в нормативных базах других стран, так что перед покупкой насадки следует обратить на это внимание, чтобы избежать неприятностей.

Сопло с открытым верхом

Объясняются подобные запреты очень просто. При отрицательной температуре колпак дымохода начнет обмерзать и покрываться слоем льда. Последний постепенно перекроет большую часть рабочего проема, дыму некуда будет деваться, а тяга резко снизится. Результат – угар идет внутрь дома, жизнь людей подвергается серьезной опасности. Ниже – фото, где хорошо видно обледеневший зонтик:

Обледеневший зонтик дымохода

Причина – конденсат, выпадающий на холодном металле при контакте с продуктами горения с низкой температурой. Такую температуру имеет дым от котельных установок с высоким КПД, то есть – газовых. Из-за этого колпак на кирпичную трубу дымохода – и то ставить запрещается. Другое дело, когда котел – твердотопливный, его КПД варьируется в пределах 70—80%, а температура газов на выходе – от 150 до 250 ºС. Тут можно смело подбирать насадку, особенно на кирпичный канал, разрушаемый осадками. Только следует помнить, что она быстро покроется черной сажей.

Примечание.Пеллетные котлы, работающие на качественном топливе, тоже могут развивать КПД порядка 90%, так что лучше не рисковать и в качестве козырька на трубу использовать открытое сопло.

Когда вопрос по котельным установкам прояснен, перейдем к самой трубе отвода газов. Проще всего, если она собрана из трехслойного модульного сэндвича, тогда защита дымохода от дождя не требуется вовсе. Попадание осадков внутрь канала даже идет ему на пользу, труба промывается изнутри, а затем вода отводится в конденсатосборник. Для газового котла выбираем сопло, для твердотопливного – любую другую насадку, предпочтительнее всего с технической точки зрения – дефлектор-флюгер.

А как быть с кирпичной трубой? Нет проблем, когда она обслуживает твердотопливный котел, можно выбирать колпак из любого материала и какой угодно формы, по вашим средствам. Если же по каналу отводятся продукты горения от газового котла, то зонт на трубу дымохода ставить нельзя вовсе, а постоянное попадание внутрь канала влаги разрушает материал. Тем не менее из сложившейся ситуации выход есть, чтобы в этом убедиться, достаточно взглянуть на фото:

Защитный короб для дымохода

Здесь хорошо видно, что колпак сделан как защитный короб, полностью перекрывающий кирпичное основание. Поскольку на фото изображена труба с несколькими каналами, часть из которых – вентиляционные, то патрубки и зонты использованы разные. Но на дымоходных каналах в соответствии с нормами установлены сопла.

Как сделать зонт на дымоход?

В принципе, при наличии навыков в слесарном деле дымоходный колпак нетрудно сделать самостоятельно. На просторах интернета можно найти самые разные чертежи колпака различных конструкций. Мы же дадим рекомендации по изготовлению простой версии зонта в виде четырехскатного грибка. Для начала заготовьте простой эскиз на бумаге, а затем снимите размеры дымохода по месту. Результаты нанесите на чертеж:

Чертеж колпака

Далее, пользуясь формулой и готовой разверткой, приведенными ниже, рассчитайте все размеры колпака и приступайте к заготовительным работам. Для удобства рекомендуется вырезать выкройку ножницами из картона в натуральную величину. Затем надо приложить ее к листу металла, обвести острым предметом и приступать к обрезке.

Расчет размеров колпака

Совет. Грибок лучше всего делать из оцинковки толщиной 0.5 мм либо из металла с порошковой покраской.

Остальные операции производятся в такой последовательности:

• вырезанную заготовку согните начала по линиям с буквой d, а затем – по пунктирам (см. выкройку);
• места соединения колпака просверлите и соедините на заклепках;
• выполните основание и ножки изделия: для этого возьмите тот же металл и согните из него уголки, которые потом соедините между собой заклепками;
• четырехскатный козырек на дымоход соедините с основанием, это можно выполнить тоже заклепками;
• установите готовое изделие на трубу.

Заключение

Конечно, многим домовладельцам гораздо удобнее купить готовый зонт либо заказать его мастерам, благо, что выбор подобных изделий весьма широк. В некоторых случаях иначе и не получится, например, собственноручное изготовление колпака в виде вращающегося дефлектора с флюгером вряд ли возможно. Но самые простые «грибки» сделать из оцинковки вовсе не сложно.

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

козырьки на дымоходы фото

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

Разнообразие конструкций

Козырьки  бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для колпака трубы

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время колпак станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

как сделать козырек на трубу дымохода

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

козырек на дымоход своими руками

Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.

Используемые источники:

• https://vseotrube.ru/ventilyatsiya-i-dymohod/kolpak
• https://planken.guru/otdelka-i-montazh-fasadov/kolpak-na-trubu-dymohoda-kak-sdelat-svoimi-rukami-chertezhi.html
• https://infotruby.ru/primenenie/kolpak-dlya-dymohoda
• https://cotlix.com/kolpak-na-trubu-dymoxoda-kak-vybrat-i-sdelat-svoimi-rukami
• https://kaminbrick.ru/dymohody/kak-sdelat-kozyrek-na-trubu-dymohoda.html
