Чугунные радиаторы отопления — технические характеристики и особенности

На рынке отопительных приборов представлено множество видов чугунных радиаторов современного дизайна. Когда наступает время капитального ремонта квартиры, дачи или коттеджа, приходится делать выбор между новыми алюминиевыми и привычными батареями из чугуна.

Без опыта и специального образования трудно сопоставить достоинства и недостатки продукции различных производителей. Советы специалистов помогут разобраться в технических нюансах и подобрать самый подходящий вариант.

Особенности современных чугунных батарей

Традиционные для советской эпохи чугунные батареи были надежными, но внешней привлекательностью не отличались. Их пытались прятать в ниши, закрывать декоративными решетками. Но тогда ухудшалась теплоотдача, в помещении становилось холоднее.

С течением времени технология чугунного литья совершенствовалась. Теперь появилось огромное количество великолепных образцов дизайнерского искусства, воплощенного в металле. Отопительные приборы стали украшением жилых и офисных зданий.

Принцип действия и внутреннее устройство отопителей из чугуна остались практически такими же, как сто лет назад. Нет смысла менять конструкцию, проверенную многими десятилетиями исправной службы. Но когда возникает вопрос, стоит ли менять чугунные батареи на современные, надо обратить внимание на их внешний вид.

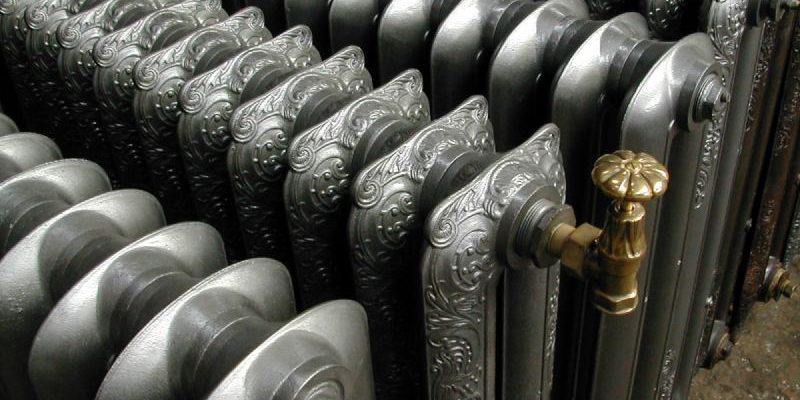

Сейчас дизайн чугунных секций отопления изменился кардинально. Изделия оформляются в стиле ампир, классицизм, рококо, модерн. Оригинальность дизайна достигается путем использования разнообразных вариантов окраски. Имитации старинного серебра или позолоты добавляют солидности интерьеру, подчеркивают высокий социальный статус владельца дома.

Преимущества

Сейчас производятся чугунные батареи нового образца по цене, превышающей стоимость стандартных изделий, которые применялись в советскую эпоху. Технические характеристики современных радиаторов были значительно улучшены за счет уменьшения веса секций. Этого удалось достичь за счет применения различных легирующих добавок, улучшающих качество чугуна. Поэтому соотношение цена-качество остается на приемлемом уровне.

Системы отопления, оснащенные чугунными приборами, по прежнему считаются выгодными и надежными при эксплуатации по целому ряду причин:

1. Большая теплоемкость. В случае отключения отопления батареи долго не остывают, продолжая обогревать помещение.
2. Долгий период службы. Срок эксплуатации больше, чем у биметаллических или алюминиевых радиаторов. Производители дают гарантию 10–15 лет, но фактическое время безаварийной службы чугунных радиаторов обычно составляет более 50 лет.
3. Прочность. Устойчивость к механическим повреждениям.
4. Возможность использования для паровых систем отопления. Максимальная температура нагрева чугунных радиаторов составляет 150 ºС.
5. Влагостойкость. Высокая сопротивляемость к коррозии.
6. Простота в уходе. Не нуждаются в техническом обслуживании на протяжении всего срока эксплуатации.
7. Не страшны гидроудары. Характеризуются высоким рабочим давлением до 15 бар.
8. Разнообразие размеров секций, присоединительных межосевых расстояний. Это позволяет без затруднений подобрать радиаторы практически для любого интерьера.

Недостатки

Особое неудобство доставляет большой вес изделий из чугуна. Это затрудняет работу по доставке и монтажу батарей. Иногда закрепить на стене сборку из секций невозможно. Тонкие перегородки с легким утеплителем на мансардном этаже коттеджа не выдерживают массивную конструкцию. Наружные стены сейчас тоже часто делают из облегченного пенобетона.

Специально для таких случаев разработаны модели, которые устанавливаются на красивых ножках. Дизайн таких радиаторов позволяет рассматривать их в качестве обособленного элемента декора.

Есть и другие недостатки:

1. Инерционность замедляет прогрев загородного коттеджа, если зимой хозяева редко в нем бывают.
2. Самые дешевые модели советского образца неэстетичны. Их придется прятать за декоративным экраном, что снизит величину теплоотдачи системы отопления.
3. Большой объем теплоносителя внутри секций увеличивает инерционность отопительных приборов.

Виды конструкций радиаторов

Достаточное количество тепла для обогрева комнаты можно получить, если отдельные секции соединить ниппелями в батареи, чем больше тепловых потерь в помещении, тем длиннее нужно делать радиатор. Конфигурация комнаты или габариты окна не всегда позволяют это сделать.

Есть и другой способ повысить тепловую отдачу радиатора — увеличить количество каналов между верхними и нижними ниппелями. Тогда больше воздуха будет нагреваться, соприкасаясь с поверхностью батареи. Теплообмен ускоряется не только снаружи, но и внутри каждой секции за счет площади сечения каналов.

В советское время обычно делали двухканальные секции. Между каналами были ребра жесткости, которые дополнительно увеличивали конвективную теплоотдачу батареи.

Каналов может быть гораздо больше. Особенно это необходимо в квартирах с большими проемами и панорамными окнами, под которыми невозможно разместить батарею со стандартным межосевым расстоянием. Девятиканальная секция далеко отстоит от стены, но ее высота практически равна глубине.

Иногда нужно установить ретро радиатор как можно ближе к стене. Тогда применяют одноканальные секции с увеличенной площадью боковой поверхности для эффективной передачи тепла.

Бывают шестиканальные батареи с поверхностью, которая отливается из чугуна в виде единой плоскости.

Трехканальные секции изготавливают с различным межосевым расстоянием. Это позволяет подобрать радиатор под любую высоту подоконника в комнате.

Как рассчитать мощность батарей для замены старых

Тепловая мощность отдельной секции варьируется от 120 до 180 ватт. Точную величину указывает производитель, она зависит от площади поверхности батареи и максимальной температуры теплоносителя.

Для приблизительного расчета общей мощности отопительной системы принимают величину 100 Вт/м². Если площадь помещения 90 м², то потребуется 9000 Вт тепла. Принимая среднюю величину тепловой мощности одной секции равной 150 Вт, получаем результат — потребуется 60 секций. Их соединяют в батареи и размещают под окнами. Если в помещении шесть проемов одинакового размера, то получится такое же количество тепловых приборов из 10 секций.

Расчет необходимого количества радиаторов отопления следует проводить с учетом конкретных климатических условий. Очевидно, что за полярным кругом зимние морозы сильнее, чем в Крыму.

Тепловые потери необходимо считать в соответствии со следующими конструктивными характеристиками помещения:

1. Размер отапливаемой площади.
2. Количество и ориентация внешних стен по сторонам света: юг, восток, запад, север.
3. Тепловое сопротивление внешних перегородок, зависящее от толщины и теплопроводности материала.
4. Температура наружного воздуха в самую холодную неделю зимы.
5. Высота потолков.
6. Температурный режим помещений, которые находятся снизу и сверху: отапливаемая или холодная комната, чердак — утепленный или нет.
7. Наличие подвала.
8. Степень утепления пола.
9. Количество, размер окон, тип конструкции: дерево или металлопластик, двойное или тройное остекление, аргоновое заполнение.
10. Размер входных или балконных дверей.

Расчеты следует делать для каждой комнаты отдельно. Затем количество батарей надо будет увеличить с учетом коэффициента запаса — 10–15%.

Обзор популярных марок производителей и их стоимость

Качественное чугунное литье, оригинальная форма секций, стильность узорчатого орнамента создают неповторимую привлекательность чугунных батарей нового образца. Их цена выше, чем у стандартных моделей. При этом старинный дизайн отопительных приборов органично дополняет классический, готический или английский стиль декора помещения.

На стоимость изделий оказывает существенное влияние масштабность производства. Некоторые радиаторы изготавливаются только на заказ, что значительно повышает их цену, по сравнению со стандартными изделиями «советского» образца. Например, одну секцию МС-140 производства Нижнетагильского котельно-радиаторного завода можно приобрести за 380 рублей.

Retro Style

Российский бренд, изготавливающий несколько коллекций чугунных радиаторов в различных стилях: ампир, рококо, классицизм, барокко. Предоставляет услуги по окраске батарей в соответствии с предпочтениями клиента. Можно выбрать имитацию старинного серебра, гжель, красное золото, бронзу и другие варианты.

Стоимость одной секции винтажного двухканального Retro Style Anerli составляет 16367 рублей.

Батарею из 5 низкопрофильных многоканальных секций Retro Style Bolton можно приобрести за 19219 руб.

Чугунный радиатор Retro Style Chester стоит 41696 рублей за 5 секций.

Цены на модели чугунных батарей Retro Style

чугунные батареи Retro Style

Guratec

Произведенные в Германии высококачественные отопительные приборы выдержаны в стиле ретро. Поверхность секций защищена покрытием из порошковой краски, устойчивым к механическим повреждениям. Продукция перед отправкой потребителям проходит тестирование на гидравлических стендах.

Радиатор Guratec серии Fortuna стоимостью от 140 евро за секцию украшен прекрасным орнаментом из виноградной лозы, также в ассортименте имеются изделия с изображением драконов, львов и ангелов. Окрашенная под цвет декора узорчатая поверхность батарей станет украшением классического интерьера.

Цены на модели чугунных батарей Guratec

чугунные батареи Guratec

Roca

Представитель испанской промышленности имеет столетнюю историю развития. Первая продукция была выпущена в 1917 году. Фирма изготавливает разнообразные отопительные приборы из алюминия, стали, чугуна с дизайном в ретро стиле. Популярная модель Epoca — батарея из 6 чугунных секций, которая продается за 29 420 рублей.

Demir Dokum

Заводы турецкого производителя оборудованы автоматизированными линиями производства в соответствии с современными европейскими стандартами. Сейчас можно купить в Москве любую из шести моделей, которые представлены разными типовыми размерами.

Изделия отличаются прекрасными эксплуатационными характеристиками, имеют великолепный внешний вид, поэтому могут стать украшением любого интерьера. Одна секция модели Demir Dokum Historic стоит 3981 руб.

Цены на модели чугунных батарей Demir Dokum

чугунные батареи Demir Dokum

Konner Modern

Продукция российского производителя в стиле модерн имеет хорошие показатели теплоотдачи. Изделия производятся по современным технологиям. При вполне доступной цене отечественные чугунные радиаторы не уступают европейским по качеству изготовления. Стоимость модели серии Modern-500 из шести секций составляет 4080 рублей.

Способы подключения современных радиаторов

Присоединение отопительных приборов к системе отопления зависит от выбранной схемы движения теплоносителя, а также от места прокладки магистрального трубопровода по подвалу (нижняя разводка) или на техническом этаже (верхняя разводка).

Различают три основных способа подключения радиаторов:

1. Нижнее присоединение. Чаще всего применяется в коттеджах. Такой способ позволяет спрятать трубы под полом. Выгодно подчеркивает эстетичность дизайнерских моделей радиаторов.
2. Боковое подключение. Используется для отопительной системы в многоэтажных зданиях. Патрубки «входа» и «выхода» присоединяются с одной стороны. Подающий — к верхней части радиатора, а обратный — к нижней. Это наиболее эффективная схема подключения с точки зрения теплоотдачи радиаторов.
3. Диагональный. Применяется при двухтрубной горизонтальной разводке в одноэтажных зданиях. Подающая труба подключается к верхней части батареи с одной стороны, а обратная — внизу с другой стороны.

Какой теплоноситель лучше использовать

Для систем отопления многоэтажных зданий практически повсеместно используют специально отфильтрованную и подготовленную воду. В регионах, где вода содержит много растворенных солей, теплоноситель предварительно пропускают через специальные установки для снижения жесткости.

Для отопительных контуров дачных домиков и коттеджей иногда применяют незамерзающие теплоносители. Тогда при периодическом посещении загородных домов отпадает необходимость наполнять систему отопления водой, а перед отъездом сливать жидкость.

При использовании в качестве теплоносителя обычной воды, ее приходится удалять из системы, иначе в мороз она замерзнет, и лед разорвет трубы и радиаторы.

Одним из видов антифриза является этиленгликоль, не замерзающий вплоть до -70 градусов. Жидкость малинового цвета является токсичным веществом, используется в промышленных установках. Не рекомендуется применять ее для отопительных систем жилых зданий. Безопасность — это главное требование при выборе антифриза.

Более приемлемым типом незамерзающей жидкости является пропиленгликоль — раствор зеленого цвета. Считается экологически безопасным, замерзает при -50 °С. Можно разбавлять его водой в соответствии с рекомендациями изготовителя.

Время службы антифриза зависит от химического состава и колеблется в пределах от 5 до 10 лет. По истечении этого срока необходимо поменять теплоноситель. Антифриз постепенно окисляется, что может привести к разрушению латунных фитингов системы отопления.

Пропиленгликоль имеет меньшую теплоемкость, чем вода. Этот фактор надо учитывать при расчете количества радиаторов. В зависимости от степени разбавления антифриза водой, итоговое число батарей надо увеличить на 20–25 %.

Видео

Посмотрите видео, в котором рассказывается об опасностях непрофессионального использования незамерзающей жидкости в отопительной системе коттеджа.

Похожие записиОтзывы и комментарии

Уже более ста лет чугунные батареи широко применяются для обогрева помещения. Казалось бы, радиаторы чугунные отопления уже должны были себя давно изжить. Ведь сегодня многие производители предлагают более современные модели из алюминия, биметалла, стали или меди, а чугунные аналоги считают устаревшими. Так ли это на самом деле? Ведь не смотря на наличие более современных моделей, чугунные батареи продолжают быть востребованными. В данной статье рассмотрим основные характеристики, плюсы и минусы чугунных отопительных приборов, а также некоторые модели.

Раньше батареи отопления чугунные использовались для сушки вещей, обуви. Часто применяли их и для разморозки, сушки продуктов. Данный прибор был многофункциональным. Современные же радиаторы немного преобразились. Сегодня производители используют только новые, эффективные технологии изготовления. Изменился и внешний облик обогревателей из чугуна.

Биметаллические либо чугунные радиаторы?

На вопрос, какие радиаторы отопления лучше чугунные или биметаллические, ответ дать непросто. Ведь у биметаллических приборов уровень теплоотдачи лучше раза в два. В это же время чугунные радиаторы гораздо надежнее.

Рассматривая радиаторы отопления чугунные радиаторы отопления мс 140 стоят дешево. Особенно, если сравнивать с биметаллическими. Правда, многие модели радиаторов чугунных не отличаются особым дизайном. И часто их стараются прятать за решетки, в нишах либо за экраны. А стоимость отделочных работ вполне приличная. Конечно, можно приобрести чугунные радиаторы отопления б у, они стоят дешевле, и тем самым немного сэкономить. Но высокого качества ранее использованных батарей никто не гарантирует. К тому же чугун необходимо время от времени красить. В виду этих недостатков чугунных батарей, некоторые отдают предпочтение биметаллу.

Стоит отметить, что не все современные батареи из чугуна имеют неприглядный вид. В продаже имеются декоративные и дизайнерские модели. Правда, на чугунные батареи отопления цены будут намного выше. Даже в сравнении с биметаллом. Также есть модели, по виду похожие на биметаллические и алюминиевые аналоги. Стоят они недешево. Вес остается большим, а теплоотдача – низкой.

Чугунные радиаторы – оптимальное решение, если:

1. перепады давления не более 12 Бар;
2. нужно малое гидравлическое сопротивление системы;
3. в системе применяется агрессивный теплоноситель;
4. необходима большая тепловая инерция;
5. температура теплоносителя выше 100 градусов.

Если вы не знаете, купить чугунные радиаторы либо биметаллические, то стоит внимание обратить на такие ключевые параметры:

• уровень загрязненности теплоносителя. Если грязи много, могут забиться внутренние трубки биметаллической батареи. Во избежание этого надо дополнительно устанавливать грязевики и фильтры;
• водородный коэффициент теплоносителя. Биметалл нормально работает в системах с pH 7-8;
• возможные пиковые значения давления. Давление на разрыв биметалла в среднем составляет 80-90 атм.

На радиаторы отопления цена чугунные это либо биметаллические зависит от производителя, качества и модели.

Какие именно радиаторы лучше, однозначного ответа нет.

Зависит все от параметров системы отопления и условий использования. К примеру, чугунные идеально подходят для систем с естественной циркуляцией. А вот для многоэтажных домов следует отдать предпочтение биметаллическим батареям. Для индивидуальных отопительных систем с принудительной циркуляцией лучшим выбором будут алюминиевые радиаторы. Стоимость радиаторов из разных материалов разная. Если бюджет ограничен, можно выбрать варианты б/у. Например, на чугунные батареи отопления цены б у достаточно низкие.

Преимущества и недостатки радиаторов из чугуна

Радиаторы чугунные изготавливаются при помощи литья. Чугунный сплав отличается однородным составом. Такие отопительные приборы широко используются как для центральных отопительных систем, так и для систем автономного отопления. Размеры чугунных радиаторов могут быть разными.

Среди преимуществ чугунных радиаторов можно отметить:

1. возможность использования для теплоносителя любого качества. Подходят даже для теплоносителя с высоким содержанием щелочей. Чугун – материал прочный и растворить либо поцарапать его непросто;
2. устойчивость к коррозионным процессам. Такие радиаторы могут выдержать температуру теплоносителя до +150 градусов;
3. отличные теплоаккумулирующие свойства. Спустя час после отключения отопления чугунный радиатор будет излучать 30% тепла. Поэтому чугунные радиаторы идеально подходят для систем с нерегулярным нагревом теплоносителя;
4. не требуют частого ухода. А связано это преимущественно с тем, что сечение у радиаторов из чугуна достаточно большое;
5. длительный срок эксплуатации – порядка 50 лет. Если теплоноситель высокого качества, то радиатор может прослужить и столетие;
6. надежность и прочность. Толщина стенок таких батарей большая;
7. высокое излучение тепла. Для сравнения: биметаллические обогреватели передают 50% тепла, а радиаторы из чугуна – 70% тепла;
8. на чугунные радиаторы цена вполне приемлема.

Среди недостатков можно выделить:

• большой вес. Только одна секция может иметь вес около 7 кг;
• монтаж следует производить на предварительно подготовленную, надежную стену;
• радиаторы надо покрывать краской. Если через время необходимо покрасить батарею вновь, старый слой краски в обязательном порядке шкурят. В противном случае теплоотдача снизится;
• повышенный расход топлива. Один сегмент батареи из чугуна содержит раза в 2-3 больше жидкости, нежели другие виды батарей.

Технические характеристики радиаторов из чугуна

Изготавливается чугунная батарея отопления из однородного по структуре, крепкого чугунного сплава. Отливается каждая секция отдельно. А потом секции соединяются в одну группу.

Технические параметры чугунных батарей связаны с их надежностью и выносливостью. Основные характеристики радиатора из чугуна, как и любого отопительного устройства, — это теплоотдача и мощность. Как правило, мощность радиаторов отопления чугунных производители указывают для одной секции. Количество секций может быть разной. Как правило, от 3 до 6. Но иногда может достигать и 12. Нужное количество секций рассчитывается отдельно для каждой квартиры.

Зависит количество секций от ряда факторов:

1. площадь помещения;
2. высота помещения;
3. количество окон;
4. этаж;
5. наличие установленных стеклопакетов;
6. угловое размещение квартиры.

Приводится на радиаторы чугунные отопления цена за секцию, и может варьироваться зависимо от производителя. Теплоотдача батарей зависит от того, из какого именно материала они сделаны. В этом плане чугун уступает алюминию и стали.

Среди прочих технических параметров можно выделить:

• максимальное рабочее давление – 9-12 бар;
• максимальная температура теплоносителя – 150 градусов;
• в одной секции помещается около 1,4 литра воды;
• вес одной секции составляет примерно 6 кг;
• ширина секции 9,8 см.

Устанавливать такие батареи следует с расстоянием между радиатором и стеной от 2 до 5 см. Высота установки над полом должна быть не меньше 10 см. Если окон в комнате несколько, устанавливать батареи нужно под каждым окном. Если квартира угловая, то рекомендуется провести наружное утепление стен либо увеличить количество секций.

Следует отметить, что часто продаются чугунные батареи неокрашенными. В связи с этим их после покупки необходимо покрыть термостойким декоративным составом, предварительно обязательно протянуть.

Среди отечественных радиаторов можно выделить модель мс 140. На радиаторы отопления чугунные мс 140 технические характеристики приведены ниже:

1. 1. теплоотдача секции МС 140 – 175 Вт;
   2. высота – 59 см;
   3. весит радиатор 7 кг;
   4. емкость одной секции — 1,4 л;
   5. глубина секции составляет 14 см;
   6. мощность секции достигает 160 Вт;
   7. ширина секции составляет 9,3 см;

• максимальная температура теплоносителя составляет 130 градусов;
• максимальное рабочее давление – 9 бар;
• радиатор имеет секционную конструкцию;
• опрессовочное давление составляет 15 бар;
• объем воды в одной секции составляет 1,35 л.;
• в качестве материала для межсекционных прокладок используется термостойкая резина.

Стоит отметить, что чугунные радиаторы мс 140 отличаются надежностью и долговечностью. Да и цена вполне доступная. Что и обуславливает их востребованность на отечественном рынке.

Особенности выбора чугунных радиаторов

Чтобы выбрать чугунные радиаторы отопления какие лучше всего подойдут для ваших условий, надо учитывать такие технические параметры:

• теплоотдача. Выбирают исходя из размеров помещения;
• вес радиатора;
• мощность;
• размеры: ширина, высота, глубина.

Для расчета тепловой мощности чугунной батареи надо ориентироваться на такое правило: для комнаты с 1 наружной стеной и 1 окном нужен 1 кВт мощности на 10 кв.м. площади помещения; на комнату с 2 наружными стенами и 1 окном – 1,2 кВт.; для обогрева комнаты с 2 наружными стенами и 2 окнами — 1,3 кВт.

Если вы решили чугунные радиаторы отопления купить, следует учитывать и такие нюансы:

1. если потолок выше 3 м, требуемая мощность увеличится пропорционально;
2. если в помещении имеются окна со стеклопакетами, то мощность батареи можно снизить на 15%;
3. если окон в квартире несколько, то под каждым из них нужно устанавливать радиатор.

Современный рынок

Раньше радиаторы чугунные имели неэстетическую форму и вид. Поверхность была шершавой, и ее нужно было красить. Современные модели отличаются оригинальностью дизайна. Имеют меньшие габариты. На поверхность может быть нанесен какой-нибудь орнамент. Можно подобрать вариант к стилю квартиры. Радиаторы чугунные нового поколения оснащаются ножками. Поэтому пропадает необходимость вбивать кронштейны в стены, батарею устанавливаются на пол и монтируются к отопительному контуру.

Сегодня купить батареи отопления чугунные можно разного цвета. В продаже имеются модели, представленные в фиолетовом и зеленом оттенке. Есть также под золото, серебро, бронзу или медь. Для любителей старинных моделей, есть варианты, повторяющие давние образцы, украшенные художественными литьем, оснащенные арматурой соответствующей тематики. Но это модели не для всех, ведь купить чугунные батареи отопления цена на которые достаточно высокая по карману не каждому. На рынке предлагают множество моделей, как отечественного, так и зарубежного производства. Предлагают свою продукцию Турция, Англия, Испания, Германия, Чехия, Италия.

У импортных батарей поверхность идеально гладкая, они более качественные и выглядят эстетичнее. Правда, стоимость их высокая.

Среди отечественных аналогов можно выделить чугунные радиаторы konner, которые пользуются сегодня хорошим спросом. Они отличаются долгим сроком службы, надежностью, прекрасно вписываются в современный интерьер. Выпускаются чугунные радиаторы konner отопления в любой комплектации.

Несмотря на появление в продаже довольно-таки большого количества новых вариантов изготовления радиаторов, старые все еще в ходу. Ранее радиаторы из чугуна были наиболее востребованы, так как кроме них другого оборудования не было. Но и сейчас они все еще держат некую планку по спросу. Исполнение радиаторов из чугуна так же имеет различные виды. Это могут быть обыкновенные уже привычные всем системы с отсеками или так называемые ретро-радиаторы. На фото разновидностей чугунных радиаторов отопления легко найти ретро варианты, которые отличаются неповторимым стилем. «>»>»>»>»>»>»>»>»>

В нашем материале будут подробно рассмотрены разнообразные варианты чугунных батарей отопления.

Достоинства и недостатки моделей из чугуна

Не смотря на некоторые отрицательные отзывы о характеристиках чугунных радиаторов отопления, они имеют большое количество достоинств. Вот, что можно назвать положительными качествами чугунных радиаторов: Жесткость воды не имеет никакого значения для таких радиаторов. Особенно актуален вопрос жесткой воды для квартирных городских домов. Она имеет массу щелочных примесей, а при передвижении по трубам набирает еще и песок.

Таким образом, от плохого качества воды страдает внутренняя часть батарей, что совершенно не страшно для чугунных отопителей.

Долгий срок службы чугунных агрегатов. В среднем этот показатель составляет около половины века. В некоторых случаях можно найти лучшие чугунные радиаторы отопления, прослужившие целую сотню лет. Долгое остывание в следствие плотных стенок, которые необходимы для выдерживания давления. Благодаря современных технологиям есть большое количество стилистических оформлений таких радиаторов. При желании можно выбрать ретро-стиль с состариванием или какой либо вариант рисунка. Кроме этого, батареи из чугуна имеют и минусы:

• Долгий процесс нагрева, который следует из одного из преимуществ.
• Слабая теплоотдача в окружающее помещение за счет очень плотных стенок.
• Чугун очень тяжелый и его выдержит не каждый пол или стена.

«>»>»>»>»>»>»>»>»>

Разновидности чугунных радиаторов

Радиаторы всегда состоят из нескольких секций, которые в последствии собираются в одно целое. Для того, чтобы вода нормально передвигалась по трубам, они имеют специальные каналы, которые соединяются при помощи прокладок. Далее места соединения секций дополнительно герметизируются и запаиваются или завариваются. У многих возникает вопрос о том, какие бывают чугунные радиаторы отопления.

• Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)
• Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)
• Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)

В зависимости от того, сколько есть каналов для протока воды в радиаторе, чугунные модели разделяются на одноканальные и двухканальные.

Различия так же предусмотрены у чугунных радиаторов в их размерах по ширине. Она разнится в зависимости от количества сваренных вместе секций. Чем секций больше, тем более тепло будет в квартире или доме. Современные варианты чугунных радиаторов очень просто монтировать. В комплекте к любому варианту идут специальные ножки, которые предусматривают простую установку на пол. Иногда ножки просто приварены к конструкции. В другом варианте потребуются специальные прочные кронштейны, на которые радиатор подвешивают на стену.

• Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
• Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)
• Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)

Чугунные батареи современности

Современные варианты чугунных батарей сильно отличаются от тех, что знакомы всем из прошлого. Они улучшены не только внешне, но и по техническим характеристикам. Особенно стоит выделить то, что чугун сейчас более прочен за счет добавления в него некоторых примесей. Соответственно такие батареи намного лучше выдерживают давление теплоносителя.

Если ранее показатель не превышал 6 атмосфер, то сегодня модели современного типа способны воспринимать 8-10 атмосфер. Это касается и зарубежных и российских чугунных радиаторов отопления.

Кроме того, следует обратить внимание на изменившийся внешний вид. Некоторые модели могут представлять собой обыкновенные радиаторы, схожие на вид с алюминиевыми батареями. Другие изготавливаются дизайнерскими проектами в виде особых узорчатых вариантов. Так же возможна окраска радиаторов в один или два цвета с особенными рисунками.

• Водяные конвекторы отопления: плюсы, минусы и виды конвекторов. Советы экспертов по выбору и применению водяных конвекторов (135 фото и видео)
• Какие радиаторы отопления лучше: обзор лучших моделей для квартиры и частного дома (115 фото)
• Микатермический обогреватель — принцип работы и рейтинг лучших моделей 2019 года (140 фото и видео)

«>»>»>»>»>»>»>»>»>

Иногда рисунки делаются полностью по предпочтению заказчика. Однако цены на такие чугунные радиаторы отопления очень высоки.

Фото чугунных радиаторов отопления

Еще 20 лет назад чугунные радиаторы водяного отопления встречались почти в каждой квартире, исключая высотные здания 9…16 этажей. Сейчас они уступили первенство алюминиевым приборам, видоизменились и стали предметом роскоши «благодаря» заоблачной цене. Хотя на рынке отопительной техники присутствуют и недорогие варианты обогревателей. Ознакомившись с видами и характеристиками современных батарей из чугуна, перечислим их реальные преимущества и недостатки.

Кратко об устройстве батарей

Чугунные отопительные приборы состоят из следующих деталей:

• нагревательная секция, заполняемая теплоносителем;
• соединительные ниппели – втулки с наружной резьбой, используемые для стыковки соседних секций;
• торцевые заглушки;
• переходные пробки для подключения труб либо кранов;
• прокладки из паронита или резины – искусственного каучука EPDM.

Примечание. Минимальное число секций (ребер) в одном радиаторе – 3 шт. Делать меньше не принято – слишком мала теплоотдача, да и выглядит некрасиво.

Нагревательные элементы стягиваются между собой ниппелями, во избежание течи стыки уплотняются прокладками. Паронит используется на старых радиаторах советского производства, современный аналог – уплотнитель EPDM. Показанный на чертеже ниппель закручивается длинным торцевым ключом со специальной насадкой.

Боковые отверстия крайних секций закрываются глухими или проходными пробками, куда подсоединяются трубопроводы. Завод-изготовитель либо реализующий продукцию магазин может дополнительно комплектовать батареи подвесными кронштейнами и ручным клапаном сброса воздуха – краном Маевского.

Разновидности отопительных приборов

Официальной классификации чугунных батарей не существует. Условно разделим обогреватели на 3 вида:

• «гармошки» советского образца типа МС-140;
• приборы с повышенной площадью теплообмена, имитирующие новые биметаллические и алюминиевые обогреватели, только отлитые из чугуна;
• дизайнерские батареи, сделанные в стиле ретро, модерн.

Замечание. Напомним: все чугунные обогревательные приборы являются секционными, то есть, наборными.

Классифицировать изделия по другим признакам нереально. Технические характеристики – вес, размеры, теплоотдача – варьируется в широких пределах. Рассмотрим свойства батарей по группам.

Плюсы и минусы традиционных «гармошек»

Для начала приведем технические параметры одного ребра радиатора МС-140М, взятые из технического паспорта:

• высота общая – 588 мм, между отверстиями – 500 мм, глубина – 14 см (цифра присутствует в маркировке);
• тепловой поток (мощность) – 160 Вт, площадь поверхности – 0.21 м²;
• рабочее давление – не выше 10 Бар;
• объем воды внутри секции – 1.45 литра, максимальная температура – 130 °C;
• вес – 7.12 кг;
• материал – серый чугун СЧ-10, заглушки – ковкий чугун КЧ-30 либо сталь;
• прокладки – резина.

Примечание. Величина теплового потока указывается при определенных условиях эксплуатации: разность Δt между температурой воздуха помещения и теплоносителя составляет 70 градусов. Расчет теплоотдачи 1 секции описывается в отдельной инструкции. Буква «М» в маркировке означает «модернизированный».

«Гармошки» выпускают несколько российских предприятий и Минский завод отопительного оборудования. Средняя цена за секцию батареи МС-140М – 10 у. е., минимальная – 6 у. е.

Упомянутый белорусский завод также производит видоизмененные версии «гармошек», изображенные ниже на фото:

• облегченная модель 2К60 мощностью 120 Вт, ребро весит 5.1 кг;
• 2КП100-90-500 глубиной 9 см, теплоотдача — 140 Вт;
• модификация БЗ-140-300 с межосевым расстоянием 30 см, мощность – 120 Вт.

Несомненными преимуществами радиаторов остаются доступная цена, долговечность и коррозионная стойкость к воздействию химически активных веществ. Впрочем, последнее достоинство присуще всем батареям, сделанным из чугуна.

Недостатки:

1. Советские «гармошки» типа МС не соответствуют нынешним требованиям к дизайну интерьера. Новые модификации выглядят получше.
2. Хрупкость. От несильного удара в металле может образоваться микротрещина, потом – течь. Замерзание теплоносителя однозначно ведет к разрушению, от расширения воды чугун раскалывается.
3. Значительная масса прибора отопления, усугубляемая вместительностью. За счет теплоносителя каждая секция утяжеляется на 1—1.5 кг. Многосекционный обогреватель не выйдет подвесить на стену из газобетона либо гипсокартонную перегородку, только ставить на пол.
4. Ограниченная сфера применения. Из-за максимального рабочего давления 10 Бар нельзя использовать радиатор в квартире с центральным теплоснабжением, где напор воды достигает 12 Бар (в момент испытаний сети).
5. Отсутствие нижнего подключения к системе отопления, трубы подсоединяются только сбоку.

Инертность (длительный прогрев и остывание) нельзя отнести к плюсам или минусам радиаторов. Это особенность толстых чугунных стенок, не влияющая на качество обогрева.

Важное замечание. От количества воды в батареях не зависит КПД котла и эффективность работы системы. Нагрузка на циркуляционный насос – сказки. Если объем теплоносителя велик, то изменится лишь время первичного прогрева и окончательного остывания. Послушайте мнение эксперта на видео:

Стоит упомянуть еще одно достоинство батарей серии М-140. Поскольку раньше «гармошки» применялись повсюду, рабочие секции можно отыскать бесплатно либо купить на металлоломе. По отзывам хозяев частных домов, чугунные б/у радиаторы часто используются для отопления хозяйственных построек и подсобных помещений.

Радиаторы с увеличенной площадью теплоотдачи

Однообразие форм чугунных приборов обусловлено технологией изготовления – литьем. Метод экструзии, используемый при производстве алюминиевых секций, здесь неприменим. Но в последние годы картина улучшилась — на рынке появились изделия с плоской лицевой панелью и боковыми ребрами, напоминающие обогреватели из легких сплавов.

Справка. Изображенные на фото батареи «под алюминий» выпускают российские, белорусские и китайские фирмы: Konner, STI НОВА, Минский завод.

В качестве примера перечислим характеристики секции KONNER Модерн со стандартным межосевым расстоянием 500 мм:

• высота полная – 60 см, глубина – 96 мм;
• отдача тепла при Δt = 70 °C составляет 150 Вт;
• максимальное давление воды в рабочем режиме – 12 Бар;
• вместительность – 0.9 литра;
• масса – 4.1 кг.

Снаружи обогреватель покрыт полимерной эмалью (как правило, белого цвета). Прокладки – резина EPDM, в комплекте идут 4 торцевых пробки. Стоимость одного ребра KONNER Модерн 500 – 12 у. е., продается минимум 4 шт. Для комнат с низкими подоконниками есть серия невысоких батарей KONNER G1 с межосевым расстоянием 300 мм и мощностью 120 Вт.

Чем эти батареи лучше «гармошек»:

1. Поверхность теплообмена увеличилась благодаря боковым ребрам и плоской фронтальной панели.
2. Соответственно, выросла доля инфракрасного обогрева. То есть, радиатор начал передавать больше тепла посредством излучения.
3. Уменьшилась глубина ребер без снижения теплоотдачи.
4. Рабочее давление повышено до 12 атмосфер.

Недостатки батарей типичны – изделия хрупки и ограничены по давлению теплоносителя. Зато удалось решить проблему внешнего вида – теперь обогреватели выглядят не хуже биметалла. Цены повысились незначительно – секция стоит в пределах 10…17 у. е.

Примечание. Стоимость белорусского радиатора 2К60ПП, оснащенного плоской панелью, составляет 21 у. е. за ребро. Причина – усложнение процесса изготовления, добавлена механическая обработка фронтальной плоскости и окраска.

Дизайнерские ретро батареи

Выбор радиаторов «под старину» впечатляет разнообразием. В данном случае технические параметры отходят на второй план, уступая место другим характеристикам:

• красоте;
• соответствию дизайну комнат;
• габаритным размерам.

Кроме традиционных двухканальных приборов, можно выбрать обогреватели на 3—4—5 каналов. Есть радиаторы с гладкими поверхностями и рельефным рисунком, рассчитанные на напольный монтаж. Батареи в стиле модерн имеют угловатые очертания, ретро – более округлые.

Пояснение. В двухканальных радиаторах предусмотрено 2 вертикальных протока теплоносителя, в трехканальных – 3 и так далее.

Качественные ретро-батареи производятся в Чехии, Германии, Турции, РФ, а с недавних пор и в Китае. Известные бренды:

• Viadrus;
• Guratec;
• Demir Dokum;
• EXEMET;
• Retro Style;
• Iron Lion;
• краны и другую арматуру в стиле ретро производит итальянский бренд Carlo Poletti.

Приводить технические данные обогревателей бессмысленно, поскольку разброс по мощности, габаритам и весу слишком велик. Цены тоже варьируются в широком диапазоне – от 20 до 250 у. е. за секцию. Китайские и некоторые чешские приборы стоят 20…30 у. е., турецкие и немецкие существенно дороже. Стоимость сильно зависит от массивности и дизайна изделия.

Единственный параметр, остающийся неизменным, — рабочее давление. В этом плане дизайнерские радиаторы отопления не лучше «гармошек», поскольку стенки из чугуна способны выдержать 15 Бар (максимум). Среднее значение – 8…10 Бар. Ниже в таблице указаны характеристики нескольких моделей:

Бренд и модель радиатора	Страна	Вес, кг	Объем теплоносителя, л	Тепловая мощность, Вт	Цена, у. е.
Viadrus KALOR 500/70	Чехия	4	0.8	70.3	20.05
Viadrus Bohemia 450/220	Чехия	9.9	2.4	110	78.25
Demir Dokum Nostalgia 500/200	Турция	9.6	2.3	163	52.20
Retro Style Anerli 560/230	Россия	17	3.29	189	229.60
EXEMET Modern 600/100	Турция	4.3	0.7	102	32
EXEMET Classica 500/176	Турция	9.3	1.95	145	76.85

Негативные и позитивные свойства ретро-приборов отопления в общей массе повторяют достоинства предыдущих разновидностей. Главное отличие – высокая стоимость и массивность некоторых батарей, вес 1 ребра достигает 17…20 кг.

Как выбирать чугунные обогреватели

При выборе радиаторов руководствуемся стандартным алгоритмом. Определяем потребную тепловую мощность, рассчитываем количество секций, составляем из них отопительные приборы в каждое помещение. Потом – закупка обогревателей, монтажных комплектов и регулирующей арматуры.

Какую разновидность радиаторов лучше выбрать:

1. Для обогрева технических, подсобных и хозяйственных помещений частного дома вполне сгодится серия МС-140М либо ее разновидности.
2. В жилых помещениях «гармошки» явно неуместны. Покупайте более симпатичные батареи «под алюминий».
3. Если бюджет позволяет, устанавливайте дизайнерские приборы – отечественные или импортные, разницы практически нет. Заранее узнайте массу секционного обогревателя и продумайте способ монтажа – настенный либо напольный.




4. К ретро-радиаторам чисто визуально не подойдут обычные шаровые краны и балансировочные вентили. Нужна аналогичная арматура Carlo Poletti.
5. В частный коттедж ставьте любые понравившиеся батареи, они спокойно выдержат давление автономной системы.
6. Какие приборы лучше для квартиры? Ответ зависит от способа теплоснабжения. При централизованной подаче чугун ставить не рекомендуется из-за периодических испытаний сети. Если давление «прыгнет» до 12 Бар, секции могут треснуть.

Примечание. Перед закупкой радиаторов можно обратиться в теплоснабжающую организацию и официально запросить рабочие параметры трубопроводной сети. Но в случае превышения давления и разрушения чугуна вы понесете убытки, которые сложно возместить.

Заключение

Установка чугунных отопительных батарей – это, скорее, дело вкуса либо дань моде. Никаких эксплуатационных преимуществ перед другими радиаторами нет, а красота слишком дорого обходится. Единственные значимые аргументы – долговечность и стойкость к коррозии – неактуальны для частного дома, где качество теплоносителя целиком зависит от хозяина.

Используемые источники:

• https://otoplenie-expert.com/radiatory-otopleniya/chugunnye-batarei.html
• http://spetsotoplenie.ru/radiatory-otopleniya/raznovidnosti-radiatorov-otopleniya/chugunnye-radiatory-otopleniya-tehnicheskie-harakteristiki-i-osobennosti.html
• https://otopleniehouse.ru/chugunnye-radiatory-otopleniya/
• https://otivent.com/chugunnye-radiatory-otoplenija
