Что такое порядовка?

Использование порядовки для кладки

Кирпич – прекрасный материал, который с давних времён применяется в строительстве. Но его успешное использование во многом зависит от качества кладки. Чтобы кирпичная кладка была ровной, применяют специальное приспособление – порядовку.

Порядовка — это рейка с делениями, которая служит шаблоном для ровной, качественной кладки.

Порядовка может быть изготовлена на заводе, но можно её собрать и самостоятельно, соблюдая основные конструктивные принципы. Она помогает контролировать вертикаль и уровень горизонта при кладке кирпича, ускоряет работы, поскольку на проверку уходит меньше времени.

Как правило, порядовку делают из металлического уголка или дерева. Уголок берут размером 60х60 миллиметров, а деревянные рейки – сечением 5х5 сантиметров. На вертикальные стойки порядовки наносят деления, соответственно толщине кирпича с учётом ширины швов, это примерно 77 миллиметров для обычного кирпича (65 миллиметров – толщина кирпича, плюс 12 миллиметров на швы) и 100 миллиметров для кирпича утолщённого (88+12). Если используется кирпич другого размера, то и расстояние между делениями будет иным.

Деления могут быть обозначены метками в виде засечек или прорезями, которые также используют для натяжки шнура-причалки. Он будет обозначать горизонт кладки и шнура для коррекции вертикали. Шнур причалки располагается на уровне верха кирпича в ряду, по нему равняется каждый ряд кладки. Порядовка может быть длиной от 1 до 5 метров. Её применяют при строительстве разных объектов: стен, заборов, печей и т. п.

Для удобства работы порядовку устанавливают снаружи, делениями внутрь, что бы каменщик мог ориентироваться по ним в процессе кладки.

Порядовка из металлического профиля ставится на углы строения или конструкции и крепится на струбцины. Конец струбцины забивается в шов, винт зажимается. Вторая струбцина устанавливается тем же способом выше на несколько рядов. После укладки яруса порядовка переставляется в верхнюю струбцину, а нижняя перемещается на высоту следующего яруса. Лучше зачищать порядовку от раствора перед каждым перемещением.

Промежуточные порядовки монтируются на прямые стены с разницей в 10-12 метров. Они крепятся на п-образные металлические скобы, снабженные поперечной планкой. Деталь ставится в шов по горизонтали через 5-7 рядов кладки. Скобы ставятся одна над другой, заглубляясь концами и поперечной планкой в шов. Важно при установке проверять вертикальность порядовки при помощи отвеса. Расположение меток (засечек или отверстий) проверяется уровнем. Когда все параметры выверены, можно окончательно закрепить порядовку и натянуть шнур-причалку. Чтобы предотвратить провисание шнура на самых длинных отрезках стены, под него подставляют промежуточный маяк, на который шнур опирается.

По мере продвижения вверх шнур-причалка перемещается на верхний уровень каждого нового ряда с отступом от плоскости стены приблизительно в 3 миллиметра. На границах и по углам стен выкладывается маяк – убежная штраба. Она не только упростит дальнейшую работу, но и позволит сделать перерыв.

Убежные штрабы делаются на 6 рядов в высоту и используются для крепления шнура-причалки. Убежная штраба – метод укладки, при котором кирпичи укладываются «лесенкой» с разницей в полкирпича. Она помогает сделать перевязку более надёжной. Её применяют для закрепления шнура-причалки и соединения участков кладки. Такая штраба особенно полезна, когда нужно возвести ровную перегородку между стенами. Причалку у маяков закрепляют при помощи скоб через каждые 5 метров или закрепить на гвоздь, вставленный в шов.

Когда все порядовки установлены и шнуры натянуты, нужно ещё раз проверить их уровнем и отвесом. Корректировку в дальнейшем можно вести по скобам и маякам. При работах внутри помещения вместо порядовки, как правило, используют причальные скобы. Нижний конец скобы вставляется в шов кладки, а другой должен опереться на маячный кирпич. Именно к этой части крепится шнур-причалка. Второй конец крепится за маячный кирпич на другой стороне кладки. Шнур-причалка должен пройти от скобы к верхней плоскости маячного кирпича.

Эти конструкции размещаются с частотой в несколько рядов. Она позволяется работать в местах, где невозможно установить порядовку. Кирпич для кладки может быть полным или пустотелым. Для каждого вида кирпичей используется разный раствор. Но в любом случае он не должен быть слишком жидким, иначе его расход резко увеличится. Для кладки кирпича потребуются порядовка со шнуром-причалкой, отвес, мастерок, кирочка, уровень, расшивка.

Порядовка позволяет не только упростить работы по кладке, но и гарантирует возведение ровной на всем протяжении стены. Хотя возводить за раз более шести рядов, может только каменщик с большим опытом работы.

Подробности

Категория: Кирпичная кладка

Создано: 30 января 2018

Добавить комментарий

Большой каталог готовых чертежей для кладки печей. Проекты хорошо показали себя на практике. Поможем вам с разработкой индивидуального чертежа для кладки печи. Построим красивую печь в вашем доме.

С чертежом вам отправим:

• подробные размеры конструкции печи
• описание каждого ряда
• наименование всех комплектующих деталей
• конструктивные советы по кладке

Чертежи размещенные на сайте понятны любителям и профессионалам.

Чертеж угловой печи в доме	Чертеж печи. Отопительная 10 кВт	Чертеж печи- варочная с духовкой
Чертеж печи- варочная с открытым камином	Чертеж печи- отопительная двуярусная	Чертеж печи- отопительная с лежанкой
Чертеж печи- Русская печь в доме	Чертеж печи- отопительная на два этажа	Чертеж печи- банная из кирпича
Чертеж печи камина	Чертеж русской печи с варочной плитой	Чертеж печи- с лежанкой в центре дома
Чертеж печи- с чугунной топкой	Чертеж русской печи из кирпича	Чертеж Русской печи в доме
Чертеж печи- отопительная со стеклом	Чертеж печи- отопительно-варочная	Чертеж печи камина

Устройство печи

Чертежи печей с фото

Чертеж отопительно-варочной печи23 фотографии	Чертеж отопительной печи с каминной дверкой29 фотографий	Чертежи фото отопительно-варочнойпечи с камином40 фотографий
Чертеж печи для кладки отопительно-варочной печи35 фотографий	Чертеж отопительной печи (890х890)35 фотографий	Чертеж отопительной бесканальной печи (630х505)33 фотографии

Чертеж отопительно-варочной печи

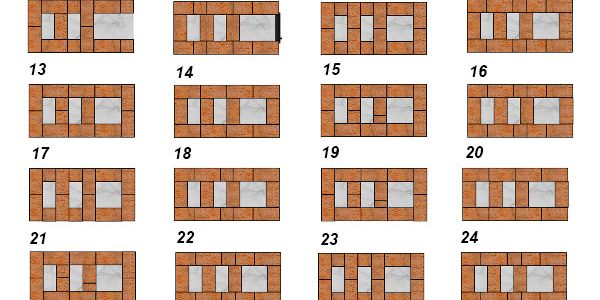

1 ряд-Уровень пола «0» -Проверка размеров печи -Проверка диагоналей кладки	2 ряд-Кладка каналов-Монтаж дверки поддувала-Монтаж дверки чистки	3 ряд-Кладка каналов -Монтаж дверки поддувала -Монтаж дверки чистки
4 ряд-Кладка каналов -Кладка каналов для дожига	5 ряд-Кладка каналов -Кладка каналов для дожига	6 ряд-Кладка каналов -Кладка футеровки топки
7 ряд-Кладка каналов -Кладка футеровки топки	8 ряд-Кладка каналов -Кладка футеровки топки-Монтаж колосников	9 ряд-Кладка каналов -Кладка футеровки топки
10 ряд-Кладка каналов -Кладка футеровки топки	11 ряд-Кладка каналов -Кладка футеровки топки	12 ряд-Кладка каналов -Кладка футеровки топки
13 ряд-Кладка каналов -Кладка футеровки топки-Монтаж стеклянной дверки	14 ряд-Кладка каналов -Кладка футеровки топки-Монтаж стеклянной дверки	15 ряд-Кладка каналов -Кладка футеровки топки-Монтаж стеклянной дверки
16 ряд-Кладка каналов -Кладка футеровки топки-Монтаж стеклянной дверки	17 ряд-Кладка каналов -Кладка футеровки топки-Кладка духовки	18 ряд-Кладка каналов -Кладка футеровки топки-Кладка духовки
19 ряд-Кладка каналов -Кладка духовки	20 ряд-Кладка каналов -Кладка духовки	21 ряд-Кладка каналов -Кладка духовки
22 ряд-Кладка каналов -Кладка духовки	23 ряд-Кладка каналов -Кладка духовки	24 ряд-Кладка каналов -Кладка духовки
25 ряд-Кладка каналов -Кладка духовки	26 ряд-Кладка каналов -Кладка духовки	27 ряд-Кладка каналов -Кладка духовки
28 ряд-Кладка каналов -Кладка духовки	29 ряд-Кладка каналов -Кладка перекрытия духовки	30 ряд-Кладка каналов -Монтаж дверки на духовку
31 ряд-Кладка каналов -Кладка перекрытия духовки	32 ряд-Кладка каналов -Кладка перекрытия духовки	33 ряд-Кладка каналов -Кладка свода над дверкой
34 ряд-Кладка каналов-Кладка перекрытия духовки	35 ряд-Кладка каналов-Монтаж дымовой задвижки	36 ряд-Кладка каналов-Монтаж дымовой задвижки
37 ряд-Кладка каналов-Монтаж прочистных дверок	38 ряд-Кладка каналов-Монтаж прочистных дверок	39 ряд-Кладка каналов-Монтаж дымовой задвижки
40 ряд-Кладка каналов	41 ряд-Кладка перекрытия печи	42 ряд-Кладка трубы, монтаж задвижки
43 ряд-Кладка трубы

Чертеж отопительно-варочной печи с камином

Невзирая на развитие новых технологий, обычная дровяная печь из кирпича продолжает оставаться одним из востребованных источников тепла для частных и дачных домов, а также гаражей и других хозяйственных построек. Но строительство даже самой простой печки требует ощутимых финансовых затрат, оттого многие домовладельцы интересуются, можно ли построить ее самому и как это лучше сделать.

Чтобы помочь им сэкономить на строительстве, в данном материале рассказывается, как своими руками правильно сложить простую кирпичную печь, предназначенную для отопления жилого дома или дачи.

Выбор проекта печи

Не секрет, что различных проектов кирпичных печей на дровах существует бесчисленное множество, причем мастера — печники постоянно придумывают новые конструкции. Оттого человеку, решившему освоить азы печного дела, будет непросто осуществить среди них выбор. Поэтому сначала следует дать четкие ответы на следующие вопросы:

1. Какие задачи должна решать кирпичная печь в вашем доме, она будет только отопительной или же понадобится с ее помощью готовить пищу и греть воду?
2. Сколько места вы готовы выделить под строительство печки при возведении нового дома?
3. Если дача или дом уже возведены, то надо подумать о месте размещения отопителя и прохода перекрытий дымоходной трубой. При этом надо учесть и устройство отдельного фундамента.
4. Заранее определитесь с дизайном, возможно, вы пожелаете построить печь камин с панорамным стеклом.

Совет. Новичку на первых порах не стоит браться за кладку серьезной печи из кирпича в доме, а для начала сложить во дворе что-то простое и маленькое — барбекю или мангал, благо таких проектов опубликовано достаточно много. Потренировавшись и набив руку, вы поймете нюансы этой работы и к возведению домашнего отопителя приступите уверенней.

•
•

•
•

Конечно, сходу построить своими руками красивую печку со встроенным панорамным стеклом несведущему человеку вряд ли удастся. Но ведь для выполнения этих работ и консультации всегда можно пригласить печника. Как правило, эти люди — доброжелательные, поскольку к возведению домашнего очага надо всегда подходить с душой. Что же до выбора проекта, то вашему вниманию предлагается 3 простых варианта:

• обычная варочная плита на 2 конфорки с баком для подогрева воды;
• канальная отопительная печь – голландка;
• отопительно-варочная печка классической конструкции.

Технология постройки оригинальной ракетной печки представлена в нашем отдельном руководстве.

Варочная плита с водяным котлом

Данная печь имеет размеры 890 х 510 мм и предназначена для приготовления пищи с одновременным подогревом воды в баке, размещенным на пути отходящих из топки дымовых газов. Общая теплоотдача плиты составляет 1.2 кВт при закладке дров дважды в сутки. Ниже эта печь представлена в чертежах с разрезами:

Подобная малогабаритная печь из кирпича, сложенная своими руками, довольно проста в исполнении и займет немного места на кухне. Впоследствии к ней можно пристроить отопительный щиток, чтобы отобрать побольше теплоты у дымовых газов. Ниже на схеме кладки показана порядовка печи:

Чтобы сложить варочную плиту самому, надо заранее приобрести следующие материалы и печную фурнитуру:

• кирпич керамический полнотелый – 185 шт.;
• плита из чугуна на 2 конфорки размером 530 х 180;
• колосники 250 х 250 (чугунная или стальная решетка);
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140;
• уголок равнополочный 30 х 4 – 3.6 м;
• духовка 320 х 270 х 400;
• бак для воды 150 х 350 х 450.

Примечание. Здесь и далее размеры фурнитуры и материалов указаны в миллиметрах.

Также для подкладки под печь потребуется кровельная сталь и листовой асбест размерами 115 х 64 см, а для укладки перед плитой на пол нужен лист металла 50 х 70 см.

Канальная печка голландка

Эта классическая отопительная печь канального типа, показанная на фото, действительно родом из Голландии. Ее плюсы – в простоте и нетребовательности к качеству материалов, а еще тело печи можно наращивать сколь угодно в высоту и таким образом отапливать помещения на двух этажах. Кроме того, голландку можно смело считать мини-печью, поскольку она занимает очень мало места в плане.

Изготовление простейшей голландской печки на 3 канала, изображенной ниже на чертеже, для опытного мастера не составит большой сложности. Новичку же придется потрудиться, чтобы сделать качественную кладку размерами в плане 1010 х 510 мм, уходящую на высоту более 2 м плюс дымовая труба. Но вначале предлагается ознакомиться со схемой кладки данной кирпичной печи и порядовками:

Для строительства потребуются такие материалы:

• кирпич керамический полнотелый – 390 шт.;
• колосники 250 х 250 (чугунная или стальная решетка);
• дверца топливника 250 х 210, зольника 140 х 140, ревизионная 140 х 140;
• задвижка металлическая 130 х 130;
• лист асбеста 1000 х 500;
• такой же лист кровельной стали.

Печь отопительно-варочная

Конструкция этого источника тепла уже более сложная, хотя внешне печка напоминает ту же голландку. Ее габариты – 650 х 510 мм, а развиваемая тепловая мощность – около 1.5 кВт. По названию кирпичной печи – отопительно-варочная – легко понять, что она предназначена как для обогрева комнат в доме, так и для приготовления пищи. Схема сооружения показана на рисунке:

Важный момент. Если внимательно изучить схему, то можно понять, что летнего режима работы в данной простой конструкции не предусмотрено.

Это значит, что готовить пищу летом на печке будет жарковато, если она располагается в доме. Придется готовку выполнять другим способом или же выбирать более подходящий проект источника тепла. Домовладельцам, коих не смущает приведенный факт, предлагается перечень материалов и порядовки, чтобы успешно сложить печь из кирпича:

• кирпич керамический полнотелый – 211 шт.;
• плита из чугуна на 1 конфорку размером 360 х 410;
• колосники 250 х 250;
• дверца топливника 250 х 210, зольника 130 х 140, ревизионная 130 х 140, вентиляционная 130 х 75;
• уголок равнополочный 32 х 4 – 300 мм;
• задвижка 140 х 140;
• вязальная проволока диаметром 1.5 – 5 м.

Из какого кирпича класть печь

Основным строительным материалом для возведения печи является красный керамический кирпич марки 150, изготавливаемый из обожженной глины. Его размеры стандартные – 250 х 120 х 65 мм, хотя в прошлые времена для печного дела выпускались и другие камни. Но сейчас все габариты унифицированы, так что и шамотный (огнеупорный) кирпич, из которого зачастую выкладывают топливник печи, по размерам такой же, как и обычный.

В строительстве еще применяется камень высотой 88 мм, но на кладку печей он не годится, поскольку имеет пустоты. Здесь же обязательно требуется только полнотелый материал, не имеющий пустот и трещин. На предмет последних надо внимательно изучать каждую единицу, для работы требуется кирпич хорошего качества. Правда, есть одно исключение – голландская печь, ее можно класть и из менее качественных камней. Но до абсурда доходить не стоит, источник тепла, сложенный из булыжников, греть точно не будет.

Дело в том, что отопительно-варочная печь, построенная своими руками из некачественного красного кирпича, может пойти трещинами еще на стадии высыхания кладочного раствора. Следует отметить, что глиняный раствор именно высыхает, а не застывает, как цементный. Поэтому новичкам не рекомендуется экспериментировать с плохим или бывшим в употреблении кирпичом, иначе вновь построенная печь тут же потребует ремонта.

Отдельная рекомендация касается кладочного раствора. Не следует на первых порах идти в ближайший овраг за глиной, ведь ее еще нужно довести до правильной кондиции. Лучше купите готовую строительную смесь для кладки печей, глиняную либо шамотную.

Как правильно построить печь

В подавляющем большинстве случаев строительство начинается с устройства фундамента для будущего источника тепла. Исключение могут составлять уличные мини-печи, что из-за небольшого веса иногда ставятся прямо на бетонную стяжку двора. Все остальные независимо от расположения должны возводиться на прочном основании. Причем не допускается, чтобы фундамент печи связывался с основанием дома или устраивался к нему впритык, необходимо оставлять зазор не менее 5 см, а лучше – 10.

Важно. Невыполнение этого требования может привести к тому, что спустя год — два печь может потрескаться и даже отклониться от вертикали.

Если в доме имеется хорошее основание в виде цементной стяжки, а общий вес печи не превышает 750 кг, то устройство фундамента не требуется, кладку можно начинать прямо от стяжки, предварительно проложив листы асбеста и кровельной стали. Приведенные в предыдущем разделе конструкции обладают весом свыше 750 кг, а потому для них необходимо устраивать надежное основание. Фундаменты под печь бывают 2 видов: бутовые и железобетонные.

Независимо от типа основания вначале нужно выкопать яму, чьи габариты превышают площадь печи на 10 см в каждую сторону. Глубина зависит от мощности верхнего слоя чернозема или другого просадочного грунта, подошва же фундамента должна опереться на более плотный слой. В первом случае котлован закладывают бутовым камнем с перевязкой, используя раствор из таких компонентов:

• песок – 6 частей;
• цемент – 1 часть;
• известь, размешанная с водой – 1 часть.

Все пустоты между камнями также заполняются этим раствором, им же выравнивается верхняя часть, находящаяся на глубине 80 мм от пола. Железобетонное основание заливают с опалубкой и арматурной сеткой, предварительно насыпав на дно котлована подушку из щебня толщиной 10 см.

Важно. После застывания раствора или бетона на верх фундамента надо уложить гидроизоляционный барьер из рубероида в 2 слоя.

Кладка печи ведется согласно порядовкам с соблюдением толщины швов в пределах 3—5 мм. После укладки каждого ряда необходимо контролировать соблюдение вертикали и горизонтали с помощью отвеса и строительного уровня. Раствор на кирпич можно наносить мастерком либо вручную, допускается легкое пристукивание камня после постановки на место.

Остатки раствора убирают с обеих сторон стены, причем внутреннюю протирают мокрой тряпкой для создания более гладкой поверхности. Это нужно, дабы обеспечить наименьшее сопротивление дымовым газам.

При установке фурнитуры и баков для воды важно проследить, чтобы между кладкой и металлической поверхностью не было щелей, места сопряжений надо тщательно заполнить раствором, иначе печь станет дымить. По окончании строительства необходимо выдержать 2 суток до полного высыхания раствора, после чего можно производить пробную топку печи начиная с небольшого количества дров. Как сложить небольшую печь в домашних условиях, подробно рассказано на видео:

Чем можно покрасить печку

Понятно, что с первого раза у новоиспеченного мастера не выйдет сложить красивую печь из-за отсутствия опыта. Но это дело поправимое, ведь снаружи можно сделать облицовку кирпичной стены с помощью окрашивания. Раньше их оштукатуривали и покрывали двумя слоями побелки из мела или извести, но сейчас есть более простые и удобные средства. К тому же известь легко переносится на одежду при случайном прикосновении и постоянно нуждается в обновлении.

Если говорить о том, чем можно покрасить печь из кирпича, то здесь есть такие варианты:

• кремнийорганическая жаропрочная эмаль марки КО, рассчитанная на высокую температуру;
• силикатные или акриловые краски;
• жаростойкий лак (например, ПФ-238) вперемешку с красителем.

Наиболее предпочтительным вариантом является прозрачная эмаль КО-85, КО-174 и КО-813. Она годится как на саму печь, так и для покраски металлических частей, поскольку выдерживает температуру до 600 °С. Силикатные и акриловые краски прослужат не так долго, но они и по цене дешевле. Также печь можно покрасить и прозрачным лаком ПФ-238 либо перемешать его с гуашью необходимого цвета, как это показано на фото:

В любом случае покрытие наносится за 2 раза, второй слой накладывается после высыхания первого. Применяемый инструмент – кисть и валик. Предварительно поверхность желательно обработать специальным грунтовочным составом, предназначенным именно для таких целей.

Заключение

Конечно же, глубоко раскрыть все нюансы сложного печного дела в рамках одной статьи невозможно, здесь даны только основы. Начинающему домашнему мастеру, прежде чем браться за дело, желательно проштудировать соответствующую литературу, чтобы успешно сложить свою первую печь. Не менее важно провести подготовительный этап, правильно подобрать материалы, инструменты и приспособления.

Если вы строите дом и хотите придать ему очарования русской избы, печь с лежанкой – лучшее решение.

Если вы строите дом и хотите придать ему очарования русской избы, печь с лежанкой – лучшее решение.

Конструктивно печь состоит из топливника, ниши для хранения посуды (холодная печурка), и прилегающего к ней подставки под горячие горшки и сковородки (шесток), ниши для хранения дров (опечье/подпечек), своеобразной духовки для приготовления пищи и выпекания хлеба (горнило), дымохода, полатей (лежанки). Нижняя часть горнила называется под, его выстраивают под углом, чтобы удобней было ставить внутрь тяжелую посуду с блюдами. Над шестком располагается перетрубье и дымоход, который всегда оснащен задвижкой – вьюшкой.

В современных доработанных конструкциях русских печей устранены такие недостатки как: неравномерный прогрев; большое потребление топлива; длительность нагрева печи.

Фундамент для русской печи

Для печей фундамент выполняют в виде плиты, которая обособлена о фундамент здания. Прежде, чем определиться с глубиной котлована, выполняют чертежи печи с размерами, определяют ее местоположение в доме, оценивают тип грунта и уровень его промерзания, а также высоту грунтовых вод. Например, в Подмосковье уровень промерзания почвы около полутора метров. Следовательно, рекомендуется делать три ряда из ФБС (при высоте блока 60 см).

Фундамент из бута и арматуры дешев, надежен, но необходимо дать ему просохнуть в течение двух-трех недель. Другой вариант – фундамент из ФБС (фундаментный блок стеновой). Это удобно, долговечно, но несколько дороже бутобетонного фундамента.

Важно! Гидроизоляцию прокладывают в два слоя. Первый располагается непосредственно в траншее, второй – немного ниже уровня пола.

1. Вычисляем количество блоков. Сопоставляем габариты фундамента и размеры блоков, которые указывают в маркировке (24-4-6, соответственно длина, ширина и высота, указаны в дециметрах).
2. Копаем продолговатый котлован. Его глубина должна быть на 25 сантиметров больше глубины промерзания грунта.
3. В котлован закладываем гидроизоляцию, затем слой щебня (10 см) и песка (5 см), уплотняем их.
4. Замешиваем бетон и заливаем тонкий слой, не более двух сантиметров. Выжидаем высыхания бетона.
5. Следом необходимо возвести основание, которое защитит конструкцию и не даст фундаменту просесть. Выкладываем ряд подушечных ФБС, начиная с углов. Стыки скрепляем раствором цемента.
6. Проверяем строительным уровнем отсутствие перекосов.
7. В последующих рядах каждый новый блок ставим на стык двух нижестоящих. В случае образования пустот, в которые не вмещается блок, укладываем туда кирпичи.

Подготовка раствора для кладки печи

Выбираем глину

— при возведении труб кирпичи укладывают на смесь цемента с песком.

Глину замачиваем в бочке или железной кадке на два дня. Объем воды из соотношения 1 часть воды на 4 части глины. Затем добавляем в смесь песок. Перемешивать состав очень удобно ногами в резиновых сапогах. Раствор обязательно должен быть однородным, без крупных включений и комков.

Русская печь «Теплушка» своими руками

Модель этой печи основана на классической русской, но имеет свои дополнения. Разработал «Теплушку» Иосиф Подгородников, инженер. Такая конструкция способна обогреть до 35 квадратных метров помещения.

Отличия от устаревших моделей:

• — полный прогрев всей кладки, в том числе пространства под топкой;
• — для приготовления пищи нет необходимости топить печь полностью, можно воспользоваться плитой (предварительно закрыв горнило заслонкой), что позволяет экономить топливо;
• — в конструкции продуман водогрейный бак.

Важно! При кладке необходимо убирать кельмой все излишки раствора. Ни в коем случае нельзя наносить глиняный раствор на внутреннюю поверхность кладки, это ухудшит теплопроводность и приведет к повышенному отложению сажи на стенках.

Порядовая схема кладки

Коробку для нагрева воды выполняем из стальных листов. Делаем разметку. Вырезаем болгаркой из стали стенки и дно коробки. После чего необходимо вырезать отверстие ближе к основанию коробки и приварить туда водопроводный кран, через который из бака удобно будет наливать воду. Скрепляем их сваркой. Зачищаем швы. Бак необходимо закрыть крышкой подходящего размера, ее изготавливаем аналогично, вырезая из стали крышу бака и прямоугольник, который будет служить крышкой, привариваем к нему ручки из арматуры.

1-2. Начальные ряды строим сплошными. Первый ряд можно либо выложить полностью из кирпичей, либо выстроить рамку, на которую будет приходится основная масса печи, а внутреннее пространство рамки заполнить кирпичным боем в виде половинок и четвертинок кирпичей. Второй ряд — две стенки: одну выкладываем толщиной в один кирпич (а), другую – в два раза толще (б, в). Над участками, выложенными в два кирпича в последующем будут возводиться: плита, отделение для хранения посуды, перетрубье (рисунок б), а также щиток обогревательный (рисунок в), между этими элементами расположим горнило – нишу для приготовления пищи и лежанку (перекрышу).

3. Далее выкладываем поддувальный канал, само поддувало, производим закладку топливника.

4. Продолжаем возводить стенки. Закрываем прочистное отверстие половинкой кирпича.

5. Здесь пригодятся кирпичи, спиленные болгаркой под углом (а). Эти кирпичи послужат опорой для свода, который будем возводить далее. После того, как этот ряд выстроен, берем листы фанеры и вырезаем из них несколько полукруглых шаблонов. Скрепляем их между собой рейками и саморезами, получается полукруглая форма для кладки (2), которая будет поддерживать каждый кирпич в процессе строительства.

1-скошенные клиновидные кирпичи; 2-опалубка из фанеры; 3-доски; 4 – кладка арки.

6.  Закладываем металлическую коробку для воды (а). Начинаем выкладывать свод подпечья.

7. производим перекрытие над горизонтальным обогревательным каналом щитка.

8. Устанавливаем колосник (а) на скошенные кирпичи. Угол наклона кирпичей делаем таким образом, чтобы угли свободно скатывались вниз на площадку (б). Свод (арку) понемногу засыпаем песком.

9. Ставим дверцу топки, зажимая крепление в кирпичной кладке и дополнительно укрепляя его проволокой. Добавляем слой песка на свод.

10. В этом ряду оставляем отверстие (а), через которое будем производить очистку канала щитка (б), расположенного горизонтально. Кирпичи обрезаем под углом 45 градусов и перекрываем ими бак для нагрева воды, оставляя доступ к крышке и крану.

11. Продолжаем строительство, опираясь на чертежи. Между стенками печи насыпаем и уплотняем слой песка. При этом добиваемся уклона в сторону устья.

12. На песок, уплотненный со скосом, начинаем кладку пода (а). После того, как ряд будет выложен, над топкой вырубаем углубления и устанавливаем туда пластину чугунной плиты (б). Между краями плиты и кирпичами должен остаться небольшой зазор. Засыпаем в зазоры песок.

Кирпичную кладку перед плитой закрываем металлическим уголком, оберегая кирпичи от крошения при нечаянных ударах.

13. Вырезаем из стального листа полоску. Отгибаем края в одну сторону. Саму полоску сгибаем в радиус. Она послужит формой для устья печи и одновременно его защитой (а). Горизонтальный канал щитка перекрываем, оставляя пространство между кирпичами (пять окошек – а, б, в, г, д). От этих окошек будем возводить строго вверх каналы щитка обогревательного.

14-16. Далее кладка без изменений. В 16 ряду над металлической дугой ставим два кирпича, обрезанных под углом.

17-18. Начинаем выкладывать арку (а) над металлической полоской. Для этого каждый кирпич обрезается на необходимый угол. Разметку делаем из центра. Угол скоса определяем ниткой, натянутой от центра дуги к вершине каждого кирпича. Когда арка готова, опускаем в горнило опалубку, вырезанную из фанеры в виде полукругов, скрепленных между собой деревянными брусками. После этого начинаем из цельных кирпичей выкладывать свод. В зазоры между кирпичами, непосредственно в раствор, вставляем небольшие осколки кирпичей. Это придаст прочности своду (б). Далее, в восемнадцатом ряду делаем перекрытие шестка.

19. Слева в кладке делаем «пяты» из скошенных кирпичей. Будем возводить арку, отделяющую душник от шестка.

20. Вновь выкладываем арку по ранее описанной технологии. С правой стороны делаем основание перетрубья.

21. Перекрываем горнило.

22. Формируем лежанку. Делаем кладку душника (а) и ящик, в который будет осыпаться сажа (б).

23. Делаем перетрубье и одновременно пять каналов, идущих вверх.

24-26. Поднимаем кладку вверх.

27. Ставим две функционально разных задвижки (для летней и зимней работы печи) – а, б.

28. Делаем перекрытие перетрубья.

29. Производим монтаж полудверки, предназначенной для вьюшки.

30. Делаем объединение дымовых каналов.

31. От душника (б) выкладываем канал (горизонтально).

32. Начинаем делать полное перекрытие перетрубья. Для этого можно использовать металлические уголки в качестве опоры. Для трубы оставляем отверстие.

33. Полностью перекрываем кирпичами обогревательный щиток. Далее – кладка трубы.

Видео — русская печь своими руками

Рекомендуем статьи по темеКакую незамерзающую жидкость выбрать для системы отопления?Чугунные печи камины длительного горенияРусская печь с лежанкой своими руками

Кирпичная печь не выходит из моды, несмотря на все новшества в сфере отопления, вроде газовых котлов, булерьяна и т. д. Во-первых, кирпичная печка дышит, во-вторых, она может сочетать как отопительную функцию, так и варочную. Некоторые модели очень экономичны как в использовании, так и в кладке.

Содержание

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

• Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
• Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
• Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

• На ней готовят пищу.
• Обогрев.
• Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Печь шведка (голландка) своими руками

Если вы полны решимости сделать шведку своими руками, то вам будут необходимы следующие инструменты:

• Небольшая кирка.
• Кельма для укладывания раствора.
• Уровни пузырьковые и гидравлические.
• Отвесы.
• Правило.
• Строительный угольник.
• Шнурок для кладки.
• Кисть чтобы затирать швы.

Материалы:

• кирпич керамический;
• кирпич шамотный;
• раствор кладочный печной (продаётся готовый);
• металлические элементы: колосник, дверцы, задвижки, варочные поверхности и т. д. (согласно модели печи);
• для фундамента: цемент, песок, рубероид.

Пошаговое описание возведения шведки

Порядовки и чертежи такой печи, как и любой другой можно бесплатно скачать в интернете, но нужно знать нюансы по каждому ряду. Итак, начнём описание возведения шведки.

• 1 ряд – это самый важный ряд. Кирпичи нужно укладывать по уровню, а углы контролировать специальным строительным угольником. Первый ряд задаёт правильное положение всех остальных рядов в пространстве. В передней части печи располагается поддувало, поэтому там применяется трехчетвертной кирпич. Чтобы было удобнее удалять золу необходимо стесать кирпич по направлению камеры.
• 2 ряд начинается с установки дверок поддувала, далее выкладывается весь второй ряд.
• 3 ряд нужно класть в соответствии с порядовкой, а для достижения правильного поддувала нужно стёсывать кирпичи по обеим сторонам. На третьем ряду достигается высота дверок поддувала.
• 4 ряд нужно начинать с левосторонней выкладки и первым делом устанавливается дверка для чистки, а дверка поддувала закладывается сверху. Чтобы достичь квадратной формы зольника, кирпичи нужно скалывать по размеру отверстия.
• 5 ряд в целом не отличается от четвёртого, кроме более суженного отверстия зольника.
• 6 ряд начинает вовлекать огнеупорный кирпич (шамотный), на порядовке он помечен специальной штриховкой. Перед колосником кирпич скалывают, чтобы топливо было удобнее укладывать на колосниковую решётку. Сама же решётка должна опираться на кирпичи пятого ряда.

Нужно помнить о том, чтобы сделать расстояние в 1–1,5 см между кладкой шестого ряда и колосником. В эту пустоту помещается зола или песок, она служит компенсатором при расширении металлической решётки;

• 7 ряд начинает перекрытие П-образного углубления, образуя вместо него три канала. В этом же ряду устанавливается топочная дверка, которая основанием стоит на шестом ряду.
• 8 и 9 ряды выкладываются одинаково, причём девятый ряд достигает высоты дверок топки. Кирпичи девятого ряда, которые находятся между левым каналом и топкой нужно стесать по обе стороны. Это необходимо для плавного перетекания газов из топочной камеры в этот канал.
• 10 ряд, как отображено на порядовке, снова использует огнеупорный кирпич. Кроме того, нужно соблюсти вертикальность ряда, регулируя укладку кирпича строительным уровнем. Это необходимо для установки варочной поверхности. Топочная дверка в этом ряду закладывается сверху.
• 11 ряд снова использует керамический кирпич, настилается варочная поверхность, перекрывая топку. По кромке, которая соприкасается с варочной поверхностью кирпич нужно срубить так, чтобы между этими элементами было расстояния в 2 см.

Здесь же устанавливаем большую дверку для варочной камеры, которая будет опираться на кирпичи предыдущего ряда, тогда варочная камера совмещает в себе ещё и духовку. Такую дверку можно выполнить, как раму с заслонкой, которая вставляется в неё;

• 12 ряд сочленяет два левый канала в одну прямоугольную форму, тогда как тринадцатый ряд снова разделяет.
• 14 ряд вторит предыдущий, но тут устанавливают заслонку, которая позволяет варочной поверхности работать автономно, не нагревая всей печи. Поэтому её можно использовать и в летнее время. Открывая заслонку можно использовать и отопительную функцию печи.
• 15 ряд перекрывает заслонку, а в 16 ряду идёт перекрытие дверок варочной камеры. Слева между варочной и передней левой камерой помещается вентиляционная дверка, которая поможет во время готовки удалять пары и запахи.
• В 17 ряду эта дверка для вентиляции перекрывается, а над варочной камерой вставляются в кладку два стальных прута, которые послужат для дальнейшего её перекрытия.
• 18 и 19-й ряды перекрывают варочную камеру, и на плане остаётся только два левых канала.
• 20 ряд устанавливает два кирпича способом «на ребро» по месту перекрытия варочной камеры. При этом расстояние от задней стенки до этих кирпичей 4 см. Устанавливаются две дверки – для самоварной трубы и чистки. 21 ряд в точности аналогичен.
• 22 ряд перекрывает все дверки, и снова имеем два квадратных канала, над варочной камерой получаем три вытянутых канала – крайние по 11 см, средний 5 см.
• 23 ряд перекрывает два длинных канала поперёк кладкой «на ребро». 24-й ряд выполняется аналогично.
• 25 и 26-й ряд полностью аналогичны 22-му.
• 27 ряд обозначен тем, что нужно установить три кирпича «на ребро» на равном расстоянии как друг от друга, так и от печных стенок. Аналогично выполнен и 28-й ряд. Особое внимание нужно акцентировать на швах.
• 29 ряд нужно внимательно выполнить согласно порядовке, из квадратных каналов остался всего один. Спереди вплотную к стенке укладываются два кирпича, утопленные наполовину и опирающиеся на кирпичи, что положены на ребро.
• 30 ряд полностью перекрывает все каналы, кроме дымового, в котором вставляется задвижка.
• 31 и 32 ряды образуют уже три ряда кирпичей над тепловой камерой (каналами), чтобы печь из кирпича была безопасна в пожарном плане.
• Дымоход. Остаётся только выполнить дымоход – это важная часть.

Заключение

Определившись со схемой печи из кирпича, можно посчитать материал по схеме порядовки кладки. При этом на схемах указано где нужно использовать керамический кирпич, а где — огнеупорный (шамотный). Также на том же чертеже указаны включения всего металлического.

Сколько такая печь обойдётся, если её заказать у печника? Хороший печник берёт за свои услуги большие деньги, а плохой печник вам не нужен. Почему бы не попробовать сделать её своими руками, ведь интернет полон подробнейших схем, чертежей и практических советов по кладке.

Отопительные печи из кирпича своими руками для домаОсобенности русской печи, фото основных разновидностейЧто такое пиролиз: описание процессаИспользуемые источники:

• https://www.kamenschik.info/kamennye-raboty/bricklaying/54-ispolzovanie-poryadovki-dlya-kladki
• http://kaminproekt.ru/blog/proekty-pechey/
• https://otivent.com/kak-slozhit-pech-iz-kirpicha
• https://kamin-expert.ru/otopitelnaya/russkaya-pech-svoimi-rukami.html
• https://pechi.guru/pechi/proekty/kirpichnye-pechi-dlya-doma-svoimi-rukami-poshagovo-chertezhi-i-poryadovki.html
