Что такое кран американка, зачем он нужен, как правильно его выбрать и установить своими руками?

Статья размещена в рубрике|подрубрике

При проведении каких-либо сантехнических работ мы часто сталкиваемся с необходимостью соединения между собой различных трубопроводов. Для выполнения таких операций изобретено множество соединительных элементов, наиболее известным из которых является сгон. Однако этот тип соединения далеко не идеален, а работа с ним весьма трудоемка. Гораздо удобнее и быстрее работать с таким видом соединения как американка, ведь в нем предусмотрено практически все для обеспечения надежности и герметичности изделий. Поэтому поговорим про кран американка: что это такое, из каких состоит частей, где применяется, как правильно используется.

Что это такое?

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

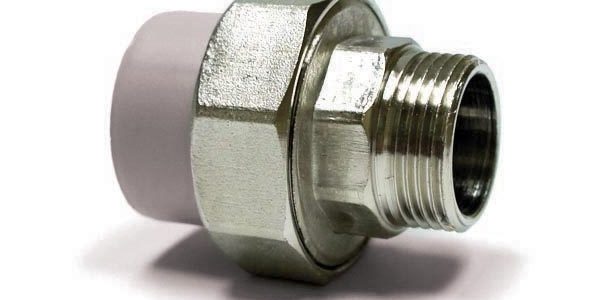

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

• быстроразъемная шестигранная гайка с резьбой;
• 2 фитинга, также имеющих резьбу;
• резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Преимущества

• Монтаж соединения выполняется очень быстро. Для этого достаточно просто закрутить накидную гайку;
• Соединение разъемное с накидной гайкой американка дает возможность демонтировать его и использовать повторно для других участков трубопроводов. В этом случае необходимо лишь заменить прокладку, если она имеется;
• В процессе монтажа не нужно вращать соединяемые трубы;
• Обеспечивается высокое качество соединения;
• В случае засорения трубопровода, имеющего соединительную гайку-американку, разобрать его и устранить засор можно за очень короткое время.

Применение американки

Разъемное соединение американка применяется для многих видов монтажных работ. С его помощью монтируют отопительные системы, трубопроводы водоснабжения, проточные системы. Соединение активно используется для соединения труб, по которым транспортируются неагрессивные жидкие вещества. Сантехнику «американка» устанавливают на стальные, медные и пластиковые трубопроводы. В последнее время стали весьма популярными комбинированные фитинги с накидными гайками, для изготовления которых используется сочетание металла и полипропилена.

Говоря о том, соединение американка — что это такое, нужно отметить, что данный вид соединения не ограничен лишь резьбовой муфтой. Быстроразъемной гайкой могут обладать также различные краны или воздухоотводчики. А что собой представляет кран американка — что это такое и где он применяется? Это может быть любой кран, например, шаровый. С одной из сторон он имеет резьбу для стыковки с трубопроводом, а на другой его стороне имеется накидная гайка. Такой кран может быть легко врезан, и так же легко демонтирован из системы.

На практике мы постоянно имеем дело со смесителями, в которых использован принцип американки. Составные части смесителя соединяются в единую конструкцию именно при помощи накидных гаек.

Какие виды бывают

Существует множество модификаций изделия, различающихся материалом изготовления, размерами, видом резьбы, типом крепления. Для разных вариантов трубопроводов подбирается конкретный вид американки.

Быстроразъемное соединение типа американка использует 2 вида креплений:

1. Конусное крепление. Стыки резьбовых фитингов выполнены в виде конуса, поэтому обеспечивается их максимальная герметичность даже при отсутствии прокладки. Такие стыки устойчивы к температурным колебаниям. Они способны обеспечивать герметичность даже в тех случаях, когда имеются небольшие отклонения осей соединяемых труб (не более 5 градусов). Если необходимо установить терморегулятор для радиатора, то желательно отдать предпочтение именно конусному варианту. Отсутствие прокладок позволяет изделию выдерживать значительные температурные всплески без угрозы протечек.

Совет: Несмотря на то, что прокладка при конусном соединении не используется, рекомендуется конусную поверхность обмотать несколькими слоями ФУМ-ленты. Это гарантирует герметичность стыка.

2. Цилиндрическое (плоское) крепление. Это классический вариант американки, используемый для большинства трубопроводов. Герметизацию стыка обеспечивают прокладка и стяжка накидной гайки с трубой.

На заметку: На некоторых приборах сантехники используются плоские шайбы. Такие соединения являются менее надежными, поэтому могут давать протечки. Не рекомендуется прятать такие места в стены.

Трубное резьбовое соединение американка может быть двух типов:

1. Прямое. Используется для стыковки прямолинейных участков труб.
2. Угловое. Когда стыкуются 2 трубопровода, сходящиеся под прямым углом, применяется угловой соединитель. Он позволяет соединить перпендикулярно расположенные трубы.

Правильная установка американки

Сантехника американка монтируется при помощи разводных, рожковых и универсальных ключей. Также иногда может понадобиться специальный круглый ключ, которым американки закручиваются изнутри. Использование газовых ключей недопустимо. Чрезмерные усилия, прикладываемые к рукояткам газового ключа, могут деформировать накидную гайку.

О том, как слить воду из водонагревателя, вы можете узнать из отдельной статьи на нашем сайте.

При проведении монтажных работ таблица диаметров водопроводных труб поможет вам правильно подобрать необходимые габариты трубопровода.

Другие виды соединения пластиковых и металлических труб описаны тут.

Рассмотрим, как производится установка американки на трубу.

Американка с внутренней резьбой устанавливается на два участка имеющегося трубопровода. Если резьбы на трубе нет, то она нарезается посредством плашки. На резьбу одного участка наматывается уплотнитель. Это может быть ФУМ-лента, льняные волокна или другие материалы. После этого производится накручивание одной части американки на трубу с помощью ключа. Затем накладывают уплотнитель на второй резьбовый участок, после чего накручивают на него второй фитинг американки с гайкой. После чего два участка трубопровода соединятся между собой посредством закручивания накидной гайки фитинга.

Совет: Если в качестве уплотнителя используется пакля или лен, то поверх волокон наносится специальная паста-герметик. В крайнем случае можно использовать машинное масло.

Установка американки с наружной резьбой осуществляется почти так же. Отличием является то, что уплотнитель накручивается на резьбу самой американки.

Как видим, применение соединительных элементов типа американка позволяет значительно ускорить и упростить процесс монтажа и возможного демонтажа трубопроводов и других сантехнических приборов.

Добавьте страницу в закладки!<index>

Краны – обязательная составляющая любого мало-мальски полезного трубопровода. Хотите вы того или нет, но рано или поздно в трубах может случиться какая-то неприятность. Прорыв, засорение, появление трещины и т.д. приводят к необходимости модифицирования веток водоснабжения.

Модификация и ремонт – процесс сложный, его нельзя начать полностью, не отрезав ветку от носителя, или, как говорят в быту сантехники, не «осушив» ее.

Кран водопроводный с американкой

Современные шаровые краны и их разновидности позволяют легко и изящно решить проблему изоляции отдельных частей трубопровода. В особенности популярен кран американка, из-за его удобства в монтаже и практичности.

Особенности и назначение

Стандартный кран называют запорной трубопроводной арматурой. Как мы уже отметили выше – его задача полностью перекрыть идущую на ветку воду или любой другой носитель.

Представить себе современный трубопровод без кранов невозможно. Они очень широко применяются в системах водоснабжения, отопления и т.д.

Яркий пример – подключение отдельных сантехнических приборов. Любая система водоснабжения подводится к какому-то прибору. Его подключают с помощью труб и вводят в эксплуатацию.

Не будь у нас кранов, для ремонта или модификации системы пришлось бы отключать всю ветку, а то и не одну. Не установи вы кран на входе в центральную систему водоснабжения, и в лучшем случае на время ремонта придется отрезать от водопровода весь этаж.

Стандартный кран американка шарового типа

С наличием же кранов все упрощается. Например, сливной бачок для унитаза, он всегда подключен к воде, а его внутренности реагируют на уровень заполнения. Нельзя просто снять бачок с унитаза, предварительно не отключив его от подачи воды. Она тут же зальет вам пол в квартире.

Отрезать всю квартиру от водоснабжения тоже не лучший вариант. Возможно, бачку требуется замена, не жить же без воды несколько дней, пока вы не купите новый. А вот правильно смонтированный шаровой кран на входе в бачок эту проблему решает красиво и лаконично. С его наличием достаточно просто повернуть рычаг на 90 градусов, и вы полностью готовы к дальнейшим действиям.

Аналогичным образом дела происходят и в системах отопления. В отоплении кран американка чаще всего используется для изоляции отдельных веток и радиаторов.

Опытные сантехники рекомендуют подключать радиаторы исключительно посредством переходников из кранов. Зачем? Для того, чтобы иметь возможность в любой момент радиатор снять, отключить, поменять на новый, отремонтировать и т.д. При этом, не тратя времени на остановку всей системы и не отключая полноценные ветки труб отопления.

Способ соединения

Кран с американкой называют таковым по определенной причине. Все дело в том, что стандартный шаровый кран, как правило, монтируют на устаревшие резьбовые соединения.

Проблема резьбовых соединений – слабая герметичность и неудобство в монтаже. Они быстро разбалтываются, сложны в установке, не слишком надежны.

В то же время американка позволяет решить подобные проблемы без труда. Американкой называют упрощенную конструкцию для соединения резьбовых фитингов, привезенную к нам, как вы уже наверное и сами догадались, из США.

Состоит она из нескольких деталей. Базовый комплект:

• 2 штуцера;
• накидная гайка;
• уплотнительные прокладки.

Соединение американка используемое на кране

В отличие от стандартных резьбовых фитингов, которые нужно вращать для установки в трубу, штуцеры вращать не надо. Соединение достаточно просто затянуть гайкой, работать с которой можно даже обычным ключом.

В итоге процесс установки по времени сокращается на несколько порядков, технология монтажа упрощается по той же шкале. Герметичность американки, за счет наличия уплотнителей достаточно высока, по крайней мере, проверять ее каждые несколько месяцев, как это делается со стандартными резьбовыми фитингами, не нужно.

Конструкция запорного элемента

Главную функцию в кране выполняет его запорный элемент. Запорный элемент осуществляет блокирование потока воды, когда это необходимо.

Он должен уметь находится как минимум в двух положениях:

• закрытом;
• открытом.

В первом случае поток носителя полностью блокирован, кран закрыт, а ветка перекрыта и осушена. Во втором элемент никак не влияет на движение носителя по трубам.

Существует множество решений для таких ситуаций. Самое популярное и простое – шаровой кран.

Шаровой кран Данфосс имеет столь крепкие позиции на рынке благодаря своей удивительной простоте, дешевизне и практичности. Состоит он из муфты, запорного элемента, прокладок и ручки крана.

Запорный элемент в нем – шаровой механизм. Этот механизм состоит из металлического, чаще всего латунного, шарика с отверстием внутри. Шарик подсоединен к ручке крана и со всех сторон уплотнен резиной. Внутри него прорезано сквозное отверстие.

Шаровый механизм крана

При закрытии крана мы поворачиваем ручку перпендикулярно трубе, тем самым поворачивая шар к потоку закрытой стороной. Воде становится некуда течь и ветка отрезается.

Если нужно открыть систему – поворачиваем ручку обратно. Шар становится в открытое положение, то есть поворачивается к потоку отверстием, через которое вода проходит без препятствий.

Вот и вся магия. Ничего сложного. Такая простая схема, тем не менее, дает удивительные результаты. В сочетании со способом соединения типа американка мы получаем поистине универсальный и удобный кран, легко монтируемый и не менее легко снимаемый в случае необходимости.

Рассматривая недостатки, коими обладает шаровый кран, можно отметить только невозможность держать его в промежуточном положении. Вернее, закрыть его наполовину вы сможете, но ничего хорошего с этого не получится.

Поток не уменьшится ровно на 50%, но при этом будет подтачивать уплотнители шарового механизма, попросту снижая срок его эксплуатации. В отличие от промышленных задвижек, кран допустимо держать только полностью открытым или полностью закрытым.

Стандартная разновидность шарового крана с американкой (видео)

Основные разновидности

Кран американка делят на виды по типу конструкции. Бывает кран:

1. Прямой.
2. Угловой.
3. Комбинированный.

Такое деление вполне понятно и даже удобно. Вы точно знаете, что покупаете и для чего. Существует множество подвидов кранов типа американка, но рассматривать их все нет нужды, ведь такое подробное рассмотрение потребует огромного количества времени.

Угловая американка для подключения в труднодоступных местах

Первый вариант – стандартный прямой механизм, состоящий из цельной прямой муфты и собственно запорного элемента. Монтируется на соединениях труб, при подключении отдельных веток снабжения, сантехнических или отопительных узлов и т.д.

Угловой вариант отличается меньшими размерами и конструкцией позволяющей сформировать из крана угловой поворот трубы. Угловой кран обходится дороже, зато с ним работать можно везде, даже в самых труднодоступных местах.

Комбинированные изделия могут состоять из разных элементов и деталей, предназначаться для разных задач, служить переходниками, страховкой, иметь датчики уровня давления или температуры и т.д. В бытовой сантехнике встречаются редко в виду своей дороговизны и сложности.

</index>

Еще статьи по теме:

Кран-американка – это тип запорно-регулирующей арматуры, которая устанавливается в системах водо-, газоснабжения и отопления. В бытовой сфере быстроразборное соединение (БРС) монтируется в водопровод с целью перекрывания потока рабочей среды на отдельном участке системы. Чаще всего кран-американку можно увидеть в точке подключения радиатора отопления, а также бойлеров и водонагревательных котлов, бытовой техники (посудомоечных и стиральных машин), унитаза, полотенцесушителя, фильтра для очистки воды.

Функции крана американка в трубопроводах

Основное предназначение крана-американки – перекрыть подачу рабочей среды и тем самым позволить сантехнику проводить ремонтные работы. Например, при замене труб в санузле, монтаже нового унитаза или установке дополнительных секций батареи с помощью БРС можно быстро перекрыть подачу воды без необходимости полного перекрытия стояка.

Американка значительно облегчает сантехнические работы по замене и ремонту оборудования. Так, при установке на подающем и выходном узле радиатора с помощью этой запорно-регулирующей арматуры снять батарею можно за несколько минут. При замене унитаза с помощью БРС можно легко перекрыть подачу воды в бачок, избежав затопления помещения.

Второстепенная функция крана-американки – регулирование рабочих параметров отопительного оборудования. Поскольку устройство имеет ступенчатое регулирование, то слегка подкрутив кран, можно уменьшить либо увеличить температуру радиатора, а также снизить расход воды в квартире за счёт снижения напора на подающем водопроводе.

Внимание! Специалисты не рекомендуют использовать кран-американку в качестве регулирующего элемента, а держать его только в двух положениях – закрыто или открыто. Теоретически регулировать поток воды с помощью американки можно, но при промежуточном положении затвора срок службы устройства сокращается.

Особенности конструкции

Стандартная конструкция устройства состоит из:

• стального или латунного корпуса;
• двух штуцеров;
• уплотнительных прокладок;
• накидной гайки;
• запорного элемента;
• поворотного механизма.

Рекомендуем ознакомиться:  Виды седелок на полиэтиленовую трубу и особенности их применения

В основе изделия находится шаровой запорный элемент, выполняющий запорно-регулирующую функцию. Принцип его действия тот же, что и у других сферических кранов: внутри корпуса находится металлический шарик с отверстием посередине. Он вращается на силиконовых или резиновых уплотнительных кольцах и приводится в действие с помощью вентиля.

В открытом положении крана отверстие сферы располагается параллельно корпусу, обеспечивая беспрепятственное движение воды по трубам. При повороте рычага отверстие сферы оказывается перпендикулярно проходному сечению крана, перекрывая ток рабочей среды. Такой принцип обеспечивает устройству большую надёжность по сравнению с обычными пластинчатыми запорными механизмами.

Преимущества среди других видов запорной арматуры

Шаровой кран-американка – это новое поколение запорной арматуры, пришедший на смену обычным сгонам.

Устройство американки имеет два самоцентрирующихся элемента, что позволяет быстро установить его в трубопровод с помощью штатных резьбовых соединений с помощью гаечного ключа. Вращать трубу при установке не нужно – достаточно сделать несколько поворотов двух штуцеров и накидной гайки.

Высокая герметичность соединения – ещё одно преимущество. Наличие уплотнительной силиконовой или резиновой прокладки обеспечивает надёжность запорной арматуры в широком диапазоне рабочего давления.

Другое важное достоинство шарового крана-американки – сохранение исходных гидравлических показателей инженерной системы. Устройство имеет тот же диаметр, что и трубопровод, благодаря чему вода, проходя через внутреннее сечение изделия, не замедляется и не образует завихрений, сохраняя стабильную скорость и давление на рабочем участке.

Третьим достоинством крана-американки можно назвать универсальность. Простая быстроразборная конструкция позволяет устанавливать его на любом участке инженерной системы – при подключении фильтра, водонагревателя, полотенцесушителя, газового котла.

Другие преимущества устройства:

• широкий температурный диапазон для эксплуатации – кран можно устанавливать в системах, где температура рабочей среды варьируется от -20 до 120 градусов;
• сохранение первоначальных физических характеристик при выдерживании свыше 16 тысяч рабочих циклов;
• длительный срок эксплуатации – до 15 лет.

Рекомендуем ознакомиться:  Особенности керамического дымохода и технология его установки

Разновидности соединений типа «американка»

Американкой это запорно-регулирующее устройство стали называть из-за станков, которые в 40-50-х годах прошлого века стали поступать из Америки в СССР.

В конструкции поставляемого оборудования были подобные соединения. Устройства быстро вошли в обиход и в других сферах промышленности, и в быту. В среде специалистов устройство стали называть «американкой» наподобие того, как углошлифовальную машину назвали «болгаркой».

Классификация запорной арматуры основывается на внутреннем исполнении и модификации внешних элементов. По форме корпуса устройства делятся на прямые и угловые:

• Первые – это самые простые приспособления, которые устанавливаются на прямом участке водопровода. Угловые модели предназначены для монтажа в стеснённых условиях, например, в местах поворота трубы под прямым углом возле стены или другого препятствия.
• Тип поворотного механизма – вентиля – позволяет разделить краны-американки на рычаговые и лепестковые. Рычаги в качестве поворотного механизма устанавливаются на трубах малого диаметра и позволяют снизить физическое усилие при повороте затвора. Лепестковые устройства имеют рабочий элемент в форме бабочки, которые обычно устанавливаются на участках с большим диаметром трубопровода. По исполнению американка делится на устройства с внутренней резьбой (ВВ), наружной резьбой (НР).

По размеру краны типа «американка» делятся на дюймовые (1”) и три четверти (3/4”) – это наиболее распространённые виды изделий для бытового применения. В промышленности используются более крупные запорные элементы — 1/2 и 2 дюйма. Эти краны соответствуют типовым размерам трубопроводной арматуры, используемой для установки сантехники.

Важно! Некоторые инженеры делят краны американки и по типу запорного элемента – на шаровые и пластинчатые, которые работают на основе металлической пластинки, перекрывающей поток рабочей среды. В настоящее время такую запорно-регулирующую арматуру практически не используют, её полностью вытеснили шаровые краны.

Особенности установки

Алгоритм установки крана-американки выглядит так:

1. Резьба трубопровода зачищается с помощью ветоши и проверяется на предмет целостности.
2. Резьбовая часть трубы обматывается фум-лентой для улучшенной герметичности соединения, при необходимости используется жидкий герметик.
3. Кран-американка устанавливается в трубу, после чего с помощью гаечного ключа делается 4-5 оборотов для прочной закрутки.

Рекомендуем ознакомиться:  Виды регулирующих клапанов и их особенности

Важно! После окончания работы необходимо проверить силу затяжки гаек американки, и только потом открывать воду. Если через несколько минут на участке соединения появляются капли воды, необходимо сильнее закрутить гайку.

Приветствуем!

Продолжаем развивать тему организации эффективных водопроводных, отопительных и сантехнических коммуникаций, при эксплуатации которых проблемы засорения или прорыва не превращаются в катастрофу. Современные трубопроводы укомплектовываются крановыми механизмами, позволяющими перекрывать движение носителя на определённых его участках.

Кран американка – самый популярный вид запорной арматуры. Именно ему мы посвящаем очередной материал.

Что это такое и для чего он нужен

На самом деле «американкой» называют особый тип быстроразъёмного соединения (муфту), используемого при монтаже различных трубопроводов.

Соответственно краны, сконструированные в соответствии с вышеуказанной технологией, носят аналогичное название.

Назначение и область применения

Фитинги и краны «американка» применяется при монтаже систем отопления, холодного и горячего водоснабжения и проточных систем очистки и нагрева воды в стальных, медных, пластиковых и металлопластиковых трубопроводах.

Первостепенная задача запорной арматуры заключается в возможности перекрытия магистрали с целью проведения ремонтных работ или её модификации: замены радиаторов или счётчиков учёта, наладки бойлера, сливного бачка унитаза, кухонного смесителя и пр.

Некоторые модели позволяют регулировать интенсивность движения носителя или перенаправлять поток на другую ветку.

Характеристики

Технические характеристики кранов «американка» регламентируются ГОСТами:

• Герметичность затвора – класс А.
• Температура носителя – до 130⁰C.
• Номинальное давление контура – до 1,6 мПа.

На упаковке и корпусе изделий изготовитель проставляет маркировку, которая позволяет подобрать нужную модель в соответствии с параметрами трубопровода.

К сведению. Диаметр указывается в дюймах. 1 дюйм = 25,4 мм (2,54 см).

Из каких материалов изготавливают

Современные трубопроводы и фитинги «американка» производятся из разнообразных материалов, отвечающих эксплуатационным требованиям тех систем, для которых они монтируются:

• нержавеющей стали;
• оцинкованной стали;
• латуни;
• чугуна;
• меди.

Латуниевые и чугунные краны декорируются никелевым покрытием, обеспечивающим дополнительную защиту от коррозии и механического износа.

Чрезвычайной популярностью пользуются фитинги, скомбинированные из металла и полипропилена.

Устройство крана

Конструкция крана-американка базируется на знаменитом типе соединения, которое состоит из следующих элементов:

• корпуса;
• муфты-американки (быстроразъёмной накидной гайки или контргайки);
• 2 прижимных штуцера с резьбой;
• ниппеля;
• уплотнительной прокладки из резины, полиуретана или паронита (актуально не для всех моделей, в конусных – конструкцией не предусмотрена).

Схема соединения «американка» представлена на фото ниже:

Когда речь заходит о кранах по типу «американки», в большинстве своём подразумевается именно шаровые устройства. В данном случае корпус изделия оборудуется:

• затвором (пробкой) сферической формы со сквозным отверстием внутри;
• уплотнительными сёдлами;
• шайбового подшипника;
• поворотного штока;
• вентиля (поворотной рукоятки или вентиля-бабочки).

Принцип работы

Поворот ручки (вентиля) приводит в движение затворный механизм:

• перпендикулярно трубе – подача носителя перекрывается;
• параллельно трубе – ток носителя возобновляется.

Плюсы и минусы

В сравнении с другими типами кранов кран-американка характеризуется рядом неоспоримых достоинств, упрощая монтаж и сокращая время на сборку трубопровода:

• Обыкновенные резьбовые фитинги при установке надобно вращать, что усложняет монтаж, особенно при работе в труднодоступных местах. Штуцеры же «американки» вращать не нужно, также как и саму трубу. Соединение просто затягивается быстроразъёмной накидной гайкой.
• Возможность стыковки труб из разных материалов и диаметров.
• Накидная гайка позволяет также оперативно демонтировать конструкцию, а при необходимости и использовать кран повторно на других участках магистрали.
• Устаревшие резьбовые соединения, на которые, как правило, устанавливаются в ходе ремонтных работ обыкновенные краны, не обеспечивают необходимого уровня герметичности. Кран-американка лишён этих проблем за счёт наличия в конструкции уплотнительных прокладок.

Из недостатков – невозможность регулировки объёма и скорости движения транспортируемой среды (актуально для шаровых устройств).

Отличия крана от задвижки

В отличие от задвижки, в которой затвор движется главным образом вверх-вниз, запорный механизм крана вращается вокруг своей оси. Это снижает эксплуатационную нагрузку на прибор и позволяет использовать его в качестве запорно-регулирующей арматуры.

Исключение – шаровые устройства. Их не рекомендуют использовать для регулировки интенсивности движения потока. Это, во-первых, не даёт должного результата, а во-вторых, ускоряет износ уплотнителей, сокращая срок эксплуатации.

Виды и конструкции

По типу крепления краны «американка» бывают:

• Конусными.

Конусообразные стыки резьбовых соединений обеспечивают предельную герметичность даже при небольшом отклонении в оси стыкуемых труб и отсутствии в конструкции уплотнительных прокладок. Последний факт позволяет использовать изделия даже в условиях значительных температурных колебаний рабочей среды (к примеру, на радиаторах).

• Плоскими (цилиндрическими).

Герметизация обеспечивается внутренними уплотнителями и стягиванием накидной контргайкой – классика муфтового соединения.

По типу конструкции и направлению потока рабочего носителя «американки» делятся на:

• Прямые. Применяются для совмещения труб на прямолинейных участках магистралей.
• Угловые. Используются для стыковки 2-х участков трубопровода, «сходящихся» друг с другом под углом в 45⁰, 60⁰, 90⁰ или 135⁰ и формирующих поворот.

По типу вентиля краны-американки классифицируются на:

• Рычажные, в которых в роли ручки выступает односторонний рычаг, снижающий физическое усилие при повороте затвора.
• Лепестковые, в которых поворотный механизм выполнен в форме двусторонней ручки-бабочки.

По форме стыковочного резьбового соединения крановые механизмы подразделяются на:

• внутрирезьбовые. Применяются для стыковки стальных и латунных труб, на которых предварительно выполняется резьба.
• наружнорезьбовые (с резьбовым штуцером). Используются для соединения полипропиленовых труб без сварки.

Срок службы

Средний гарантийный срок эксплуатации запорной арматуры типа «американка» — 30 лет, однако данное значение варьируется как в меньшую, так и в большую сторону и зависит от интенсивности использования.

Опытные исследования показывают, что устройство рассчитано более чем на 16 000 оборотов.

Советы по выбору

Выбирая кран-американку следует руководствоваться следующими принципами:

• Типоразмер крана должен соответствовать диаметру соединяемых труб.
• Материал, из которого выполнен кран, должен быть устойчив к химическому воздействию и температурному фону транспортируемой среды.

Примерная цена

Бренд	Модель	Страна-производитель	Тип конструкции	Вентиль	Размер, дюйм	Цена, руб.
ProFactor	ProFactor	Китай	Прямой	бабочка	1″	700
Bugatty	New Jersey 900	Италия	Прямой со сгоном	бабочка	½»	400
U-tec	Best	Китай	Прямой	ручка	1 ¼»	450
Fornara	Fornara	Италия	Угловой	бабочка	½» х ¾»	320
RuB	RuB	Италия	Прямой	бабочка	½»	600

Правила монтажа и эксплуатации крана

В зависимости от материала, из которого выполнена магистраль, определяется способ предмонтажной подготовки:

• на стальных трубах сразу нарезается внутренняя или внешняя резьба под нужный тип соединения;
• к пластиковым трубам сначала привариваются переходники с вмонтированными в них металлическими деталями с готовыми резьбовыми соединениями.

Необходимые инструменты и материалы

• Разводной ключ.
• Резьбовые плашки.
• Внутренние гаечные граненые ключи.
• Круглый распорный ключ.
• ФУМ-лента.

Ход работ

1. Резьба тщательно очищается.
2. Резьбовое соединение обматывается фум-лентой.
3. На трубу устанавливается накидная гайка и уплотнительное кольцо.
4. Трубы скручиваются с фитингом и фиксируются накидной гайкой.

В завершении открывается поток воды. Если спустя пять — десять минут в месте стыка замечается протечка, гайка затягивается чуть сильнее.

Однако в данном вопросе важно не переусердствовать, чтобы не сорвать резьбу.

Видео по монтажу

Посмотрев видео, Вы узнаете ещё больше полезной информации:

Особенности эксплуатации

Отдельное внимание следует уделять шаровым конструкциям, которые пользователи пытаются использовать как регулирующий механизм. Такой подход скорее изнашивает сам затвор, сокращая таким образом срок службы крана.

Частые ошибки и проблемы при установке

При монтаже кранов-американок с конусным типом соединения некоторые мастера не используют уплотнительные материалы, опираясь на рекомендации производителей.

И всё же лучше подстраховаться и наложить фумку на резьбу во время монтажа.

Совет эксперта

Если вместо фум-ленты применяется волокна пакли или льна, поверх них накладывается пастообразный, гелевый или жидкий герметик. Как вариант, они могут пропитываться машинным маслом.

Заключение

Как видите, кран-американка во всех отношениях идеален для использования в бытовых условиях: незатейливая и надёжная конструкция, оперативный и лёгкий монтаж, обширная сфера применения.

Подписывайтесь и делитесь с нами своим опытом.

До новых встреч на страницах нашего интернет-журнала!

Кран американка — это устройство, которое значительно облегчает работу с сантехникой. Такой вид запорно-регулирующей арматуры может заменить при монтаже сгон, состоящий из нескольких частей, включая муфту и специальную гайку. Используется такое устройство, как правило, в водопроводных и газопроводных системах, собираемых из разных типов труб – стальных, медных, полимерных.

Шаровый кран-«американка» — это тип запорной арматуры, которую можно устанавливать на системы, приборы и устройства разного назначения

Устройство и особенности

Шаровый кран с соединением «американкой» является приспособлением, основными составляющими которого являются корпус, осуществляющий стыковку с двумя трубами, и перекрывающий элемент — шар. Самым популярным материалом для этих изделий является сталь. Кроме этого, шаровые вентили-американки могут быть сделаны из латуни, чугуна или ПВХ.

Внутри шарового вентиля располагается шар с отверстием внутри. Размеры прохода могут быть однодюймовым, равными сечению трубы либо меньше его.

Шар соединяется со штоком и рычагом, который регулирует работу устройства (при повороте ручки движение передаётся на шар через шток). Благодаря этому можно осуществлять контроль транспортируемой среды. При желании можно отрегулировать количество проходящего вещества или полностью перекрыть поток. В закрытом положении отверстие шарового устройства повёрнуто перпендикулярно направлению потока и через него ничего не проходит.

Наиболее распространены краны-американки из латуни, их можно монтировать на разные типы труб

Обратите внимание!Если кран протекает в закрытом положении, то, возможно, соединение недостаточно плотно смонтировано или же само устройство является некачественным.

Назначение и преимущества

Шаровые устройства значительно упрощают работу с сантехникой. При их установке не производится вращения труб, что является очень удобным. Это возможно за счёт накидных гаек на самом кране, которые и осуществляют соединение частей трубопровода. Под накидными элементами, как правило, располагается штуцер и прокладка.

Специальный прижим осевого типа выполняет функции регулировки. При этом осуществляется вращение одних гаек. В основе работы шарового устройства лежит метод взаимного вращения. Такой тип вентилей позволяет осуществлять соединение труб надёжно и с высоким показателем герметичности. Последняя обеспечивается накидными гайками, оснащёнными прокладками в виде шайб.

Помимо этого, такое соединение обеспечивает сохранность давления в системе. Скачки его являются одной из основных осложнений в работе трубопроводных конструкций. Шаровой вентиль позволяет избежать этой проблемы.

Совет! Рекомендуется установка изделий такого плана при монтаже датчиков и счётчиков. Краны позволяют избежать потери давления, что способствует получению более точных показаний приборов.

Покупка такого устройства позволяет справиться со многими проблемами и обеспечить надёжное соединение элементов трубопровода. Чаще всего шаровые краны применяются при монтаже радиаторов на отопление. Благодаря этому устройству можно без проблем осуществлять контроль за давлением и напором жидкости в системе.

Вентили подобного типа устанавливают на отопительные, водопроводные и прочие системы

Отличительной чертой такой запорно-регулирующей арматуры является то, что благодаря ей можно осуществлять регулировку показателей среды в системе собственноручно. Это является очень удобным. Помимо этого, установка шарового устройства упрощает последующие демонтажные работы. В случае чего, радиатор можно без особого труда снять. Соединение с помощью американки является достаточно популярным не только при установке радиаторов на отопления, но и при монтаже полотенцесушителей, бойлеров, насосов и многих других устройств.

Виды шаровых устройств

Для того, чтобы приобрести устройство, которое подойдёт для вашего конкретного случая, стоит изучить его разновидности и их характеристики.

Соединения-американки имеют два типа уплотнений:

• конусное;
• плоское.

Основной показатель, по которому происходит подразделение этого вида запорно-регулирующей арматуры — это форма изделия. По своей форме шаровые устройства делят на три вида:

• прямые;
• угловые;
• комбинированные.

Первый вид используется в случаях, если нужно соединить две трубы, которые располагаются на прямом отрезке трубопровода. Угловые шаровые краны с американкой устанавливают на поворотах трубопровода. Размер угла, как правило, составляет 90 градусов. Кран с американкой угловой является компактным и удобным решением для соединения трубопровода. Комбинированные устройства могут включать в себя различные элементы, которые выполняют разные задачи. Комбинированные встречаются гораздо реже первых двух видов, так как стоят несколько дороже и более сложны в монтаже.

Прямой тип крана самый простой, его применяют на прямолинейных участках трубопровода

Помимо этого, шаровые краны делят по форме ручек на:

• краны с ручками-бабочками;
• краны с ручками-рычагами.

Ручки-бабочки, как правило, устанавливаются на приспособления, которые имеют небольшие размеры. Это удобно из-за того, что для поворота такой ручки затрачиваются минимальные усилия. Краны с ручками-рычагами монтируют в трубопроводных системах с большим диаметром труб. Для поворота ручки-рычага требуется больше усилий и свободного пространства.

Шаровые устройства делят и по размерам. Самым распространённым видом является однодюймовая американка. Бывают и двухдюймовые изделия, однако, они встречаются реже.

Существует ещё несколько подвидов этого устройства:

1. Декоративный — имеет ту же конструкцию, как и обычный шаровый кран, однако, отличается внешним видом. Как правило, этот подвид устройства обладает нестандартным исполнением и применяется для разнообразия интерьера.
2. Специальный — производится в единичном варианте. Используется для решения нестандартных задач.
3. Кран (ВВ) — такой вид обладает внутренней резьбой с двух сторон.
4. Кран (НН) — имеет наружную резьбу с двух сторон.
5. Кран (НВ) — включает в себя и наружную и внутреннюю резьбу.

Стоимость шарового крана, как правило, зависит от страны, в которой он был изготовлен, а также от компании-производителя.

Кран типа НВ имеет наружную резьбу с одной стороны и внутреннюю с другой

Основные этапы монтажа

Рассмотрим основные этапы монтажа запорно-регулирующего шарового изделия с американкой.

1. Перед тем, как начать монтаж, рекомендуется провести подготовительные работы, которые включают в себя: зачистку труб от ржавчины и других дефектов (например, заусенцев), разметка труб маркером.

Важно! Перед тем как установить кран стоит проверить, совершает ли полный оборот регулирующая ручка крана.

2. Накручивание устройства происходит в 4–5 оборота. Для достижения нужного показателя герметичности используют специальные соединительные уплотнители. К ним относится льняная нить или ФУМ-лента.

3. После установки вентиля необходимо проверить, всё ли работает хорошо. Обязательно нужно включить воду и удостовериться, что конструкция не протекает. Если из мест стыковки начинает капать вода — нужно просто затянуть гайки сильнее.

Шаровые краны «американка» позволяют значительно упростить монтаж и демонтаж трубопроводных конструкций. Для установки не требуется никаких специальных инструментов и строительных навыков. Шаровые краны имеют разные вариации, по формам, размерам и характеристикам, что позволяет с лёгкостью выбрать необходимое в каждом конкретном случае изделие. Для правильного выбора шарового вентиля все же рекомендуется консультироваться со специалистами, которые подберут деталь с учетом всех требований, предъявляемых к проектируемому трубопроводу.

Используемые источники:

• http://okanalizacii.ru/truby/fitingi/chto-takoe-soedinenie-amerikanka-v-santehnike.html
• https://trubypro.ru/dopolnitelnye-elementy/krany/s-amerikankoi.html
• https://infotruby.ru/armatura/kran-amerikanka
• https://vseotrube.ru/ventili-i-zadvizhki/kran-amerikanka
• http://trubamaster.ru/ventili-i-zadvizhki/kran-sharovyj-s-amerikankoj.html
