Владельцы загородных коттеджей и частных домов все чаще отказываются от традиционной одно- или двухтрубной разводки и отдают предпочтение коллекторному распределителю. Что позволяет экономнее использовать топливо и создавать комфортные условия в каждой комнате отдельно. Согласитесь, что отказываться от уменьшения расходов на отопление нерационально, тем более, что температура в помещениях от этого не пострадает.
Вы тоже задумались о подключении коллектора и хотите побольше узнать об этом оборудовании? Мы поможем вам разобраться в теме – в этой статье детально рассмотрим, что собой представляет распределительная гребенка системы отопления и в чем заключаются её преимущества.
Выделим существенные минусы ее использования, подробно опишем процесс подключения, снабдив материал наглядными фото. А также остановимся на основных правилах подключения, которые желательно соблюдать. Приведем полезные видеорекомендации по монтажу и собственноручному изготовлению гребенки.
Назначение распределительной гребенки
Коллекторы (распределительные гребенки) для отопления — важный компонент современной отопительной системы. В упрощенном виде гребенку можно представить как трубу с заглушкой на конце и несколькими отводами в виде патрубков, позволяющими направлять теплоноситель по отдельным точкам.
Количество отводов бывает разным — это зависит от конкретной системы отопления и числа отопительных приборов, планируемых к подключению.
С помощью коллектора оптимизируются потоки теплоносителя в отопительном контуре. Он также сглаживает скачки давления (гидроудары), появляющиеся из-за срабатывания котельной автоматики, регулирующей температурные режимы.
Галерея изображенийНазначение распределительной гребенки заключается в одновременной поставке теплоносителя во все точки контура отопления. Использование гребенки повышает техническую сложность и себестоимость сооружения системы, но существенно увеличивает эффективностьГребенки, или распределительные коллекторы, незаменимая составляющая водяных теплых полов. Коллекторы, равномерно распределяющие теплоноситель, необходимы для их нормальной работыГребенки применяются в радиаторных системах отопления, собранных по лучевой схеме. Трубы от гребенки к каждому прибору и обратно прокладываются по основанию в стяжкеРаспределительные гребенки используются в комбинированных отопительных системах, включающих как радиаторный контур, так и змеевик водяного теплого полаРаспределительный узел, выполненный в форме своеобразной гребенки, применяется в принудительных схемах отопления. Обязательными составляющими их являются воздухоотводчик и циркуляционный насос. В идеале мини-насосом оснащается каждая петля или луч системыДля контроля работы системы коллекторного отопления необходимо рядом с гребенкой устанавливать манометр и предохранительный клапан, позволяющий сбрасывать излишек теплоносителя при превышении допустимых пределов давленияРазводку отопления с распределительной гребенкой выполняют по поэтажной схеме. В пределах одного этажа лучи и кольца сооружаются приблизительно одной длины, коллектор устанавливается в центреРаспределительную гребенку помещают в шкаф, защищающий ее компоненты от случайных повреждений и позволяющий проводить обслуживаниеРаспределительная гребенка в отоплении частного домаУстройство в организации теплого полаИспользование гребенки в лучевой схемеКоллектор в комбинированном отопленииКомпоненты распределительного устройстваМанометр и предохранительный клапанОсобенности коллекторной разводкиТехнологический шкаф для распределительной гребенки
Гребенки отопления нужны для обустройства теплых полов, но и в радиаторных отопительных системах они тоже используются. К коллектору радиаторы подключаются по лучевой схеме, т.е. каждый из них имеет свою подающую трубу и обратную, по которой теплоноситель возвращается в коллектор.
Такое распределение тепла обеспечивает равномерный нагрев радиаторов и дает возможность регулировать температуру в отдельно взятой комнате или вовсе отключать ее от системы отопления.
Распределительные гребенки используются в паре: подающая (с трубками красного цвета) и обратная (синий цвет). Совместно они образуют коллекторный распределитель отопительной системы
Еще одно назначение гребенки заключается в подсоединении дополнительных устройств — например, в доме, где уже есть отопление, построен бассейн, и теперь требуется обеспечить подогрев воды в нем.
К ней можно подключить и второстепенные энергетические источники — допустим, солнечные батареи.
Самая простая распределительная гребенка — обыкновенная труба из нержавеющей стали с приваренными к ней выходами. Годится она только для тех умельцев, кто хочет и может собрать отопительный коллектор собственными руками
Перечислим, чем будет выгодно приобретение гребенки:
- равномерное распределение теплоносителя, облегчение температурного контроля;
- локальная установка заданных температур, обогрев только нужных помещений;
- защита отопительной сети от гидравлических ударов.
Имеющиеся в продаже распределительные гребенки на сегодня — это экономически эффективное и высокотехнологичное оборудование с массой датчиков, которые отслеживают температуру, реагируют на отклонения, сигнализируют о неполадках и т.п.
Конструкция различных типов гребенок
Наиболее доступной по цене будет распределительная гребенка с ручными запорными клапанами производства Китая или Турции. На цанговые разъемы, расположенные на ней, надеваются трубы из металлопластика.
У бюджетной распределительной гребенки с вентилями есть один существенный минус — из-под рукоятки может капать вода. Подтекание происходит по причине износа резиновых уплотнителей
Резьбы на концах нужны для присоединения запорной арматуры и центральной подачи/отвода горячей воды. В целом такая гребенка будет справляться со своей функцией, но срок ее безупречной службы не очень долгий.
Если разборка вентилей и замена износившихся уплотнителей не приведут к первоначальной герметичности, придется покупать новый коллектор.
Более сложной по устройству будет гребенка с заглушками на обратном коллекторе (и на прямом тоже). Вместо них в дальнейшем можно установить расходомеры и термоголовки. Прямая и обратная гребенки в таких моделях уже соединены кронштейном для крепления на стене.
Наличие заглушек дает возможность при необходимости усовершенствовать распределительный коллектор отопления. Чтобы с установкой терморегуляторов и других комплектующих в будущем не было проблем, надо обеспечить удобный доступ к гребенке на этапе ее установки
И, наконец, сложная и дорогостоящая, но самая эффективная распределительная гребенка с заводской установкой расходомеров и термоголовок.
Расходомеры регулируют равномерную доставку теплоносителя по назначению, а термоголовками можно настраивать температуру для каждого отвода отдельно, точно так, как и для радиатора отопления. Подробнее виды термоголовок, принцип их работы и особенности установки рассмотрены в другой нашей статье.
Колпачки расходомеров позволяют визуально отслеживать расход теплоносителя по контурам. Термоголовками производится регулировка поступления количества теплоносителя в каждый из них
Еще в процессе проектирования надо сделать выбор между разными типами гребенок, но в любом случае коллекторная система — более предпочтительный выбор по сравнению с обычной разводкой по таким критериям как удобство эксплуатации, долговечность.
Принцип работы распределительного коллектора
В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.
В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.
Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.
Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше
Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной, как размерами, так и принципом работы. В отопительной системе их может быть несколько.
Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.
Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня.
Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.

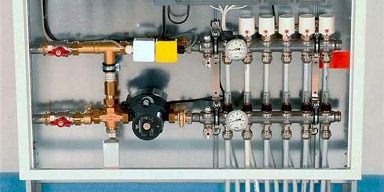

Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе
Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную.
Локальные гребенки используют и в теплых полах, и для подключения радиаторов.
Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет
Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.
Расчет пропускной способности гребенок
В расчет параметров распределительной гребенки входит определение ее длины, площади сечения ее сечения и патрубков, количества контуров теплоснабжения. Лучше, если расчеты будут делать инженеры посредством компьютерных программ, в упрощенном исполнении они годятся только на эскизной стадии проектирования.
Чтобы соблюдался гидравлический баланс, диаметр входной и выходной гребенок коллектора должны совпадать, а пропускная суммарная способность патрубков должна равняться аналогичному параметру коллекторной трубы (правило суммарных сечений):
n=n1+n2+n3+n4,
Где:
- n — площадь сечения коллектора4
- n1,n2,n3,n4 — площади сечений патрубков.
Выбор гребенки должен соответствовать максимуму тепловой мощности отопительной системы. На какую мощность рассчитано заводское изделие, написано в техническом паспорте.
Например, диаметр распределительной трубы 90 мм используется для мощности, не превышающей 50 кВт, а если мощность вдвое выше, то диаметр придется увеличить до 110 мм. Только так исключается риск разбалансировки отопительной системы.
Сечение коллекторной трубы равняется 3-м диаметрам подключаемых патрубков, расстояние между подающей и обратной гребенками — 6 диаметрам, удаленность патрубков друг от друга составляет 3-и диаметра
Полезным является и правило 3-х диаметров (см. рисунок выше). Что касается расчета производительности циркуляционного насоса, то за основу берется удельный расход воды в отопительной системе.
Рассчитывается по отдельности каждый насос — по контурам и для всей системы. Цифры, полученные в расчете, округляются в большую сторону. Небольшой запас мощности лучше, чем ее недобор.
Правила подключения и особенности монтажа
Монтаж гребенки начинается с прикрепления ее кронштейнами к стене, где она будет располагаться открыто или в шкафу. Затем надо будет присоединить к торцам магистральные трубы от источника тепла и приступить к обвязке.
Вариант #1 – без дополнительных насосов и гидрострелки
Этот простой вариант предполагает, что гребенка будет обслуживать несколько контуров (допустим, 4-5 радиаторных батарей), температура предполагается одинаковая, ее регулирование не предусматривается. Все контуры подсоединяются к гребенке напрямую, задействован один насос.
Характеристики насосного оборудования должны соотноситься с производительностью отопительной системы и создаваемым в ней давлением. Чтобы вы могли выбрать лучший насос, идеально подходящий по характеристикам и стоимости, рекомендуем ознакомиться с рейтингом циркуляционных насосов.
Мастер с опытом коллекторного оборудования знает, как грамотно установить распределительную гребенку и спрятать ее в шкаф так, чтобы скрыть все трубы
Поскольку сопротивление в контурах различное (из-за разной длины и т.п.), надо обеспечить оптимальное расходование теплоносителя путем балансировки.
Для этого на патрубках обратной гребенки ставят не отсекающие краны, а балансировочные клапаны. Ими можно регулировать (хотя и не точно, а на глаз) расход теплоносителя в каждом контуре.
Вариант #2 – с насосами на каждой ветви и гидрострелкой
Это более сложный вариант, который понадобится при необходимости запитывать точки потребления с разными температурными режимами.
Так, к примеру, в радиаторном отоплении нагрев воды колеблется от 40 до 70 °C, теплому полу достаточно диапазона 30—45 °C, горячую воду для бытовых нужд необходимо подогревать до 85 °C.
В обвязке теперь свою особую роль сыграет гидрострелка — отрезок глухой с обоих торцов трубы и двумя парами отводов. Первая пара нужна для присоединения гидрострелки к котлу, со второй парой стыкуются распределительные гребенки. Это гидравлический барьер, создающий зону нулевого сопротивления.
Для котлов с мощностью 50 кВт и выше рекомендуется в обязательном порядке использовать распределительную гребенку вместе с гидрострелкой. Ее вертикально крепят на стену отдельными кронштейнами во избежание избыточной горизонтальной перегрузки
На самой гребенке стоят смесительные узлы, оснащенные трехходовыми клапанами – регулировочными температурными устройствами. На каждом отводящем патрубке работает независимо от других свой насос, обеспечивая конкретный контур необходимым количеством теплоносителя.
Главное, чтобы по мощности эти насосы не превышали суммарно главный котловой насос.
Оба рассмотренных варианта применяются при монтаже распределительных коллекторов для котельных. Все необходимое продается в специализированных магазинах. Там можно купить любой узел в сборе или поэлементно (в расчете на экономию за счет самостоятельной сборки).
Чтобы еще больше снизить предстоящие расходы, распределительную гребенку отопления можно изготовить своими руками.
Коллектор для котельной находится в непосредственной близости к нагревательному оборудованию и подвергается воздействию высокой температуры, которую выдержать может исключительно металл.
К локальной распределительной гребенке предъявляются не столь жесткие требования по термоустойчивости, для ее изготовления подойдут трубы не только металлические, но и полипропиленовые, металлопластиковые.
Для локального распределительного коллектора проще всего подобрать подходящие гребешки из тех, что имеются в продаже. При этом следует учитывать материал, из которого они изготовлены – латунь, сталь, чугун, пластик.
Надежнее литые гребешки, исключающие вероятность течи. С подключением к гребенкам труб проблем нет — даже самые недорогие модели имеют резьбу.
Собранные из полипропиленовых деталей распределительные гребенки подкупают своей дешевизной. Но в аварийной ситуации стыки между тройниками не выдержат перегрева и потекут
Умельцы могут спаять коллектор из полипропилена или металлопластика, но резьбовые наконечники все равно придется покупать, поэтому по деньгам изделие выйдет не намного дешевле, чем готовое из магазина.
Внешне это будет набор тройников, соединенных межу собой трубками. Слабое место такого коллектора — недостаточная прочность при высоких температурах нагрева теплоносителя.
Гребенка может быть и круглой, и прямоугольной, и квадратной в сечении. Здесь на первое место выходит поперечная площадь, а не форма сечения, хотя с позиции гидравлических закономерностей округлая предпочтительнее. Если в доме несколько этажей, локальные распределительные коллекторы лучше ставить на каждом из них.
Что нужно знать о минусах?
После того как преимущества использования распределительных гребенок в отопительных системах стали понятными, имеет смысл остановиться на некоторых минусах:
- Высокая цена. Коллекторы изготавливают из прочного качественного металла, стоимость которого выше средней. Высокоточная запорная комплектация тоже стоит дорого. Чем больше контуров обслуживает гребенка, тем выше расходы на ее оснащение.
- Энергозависимость. Коллекторное отопление без циркуляционного насоса не работает. Следовательно, надо готовиться к дополнительной оплате электроэнергии.
- Высокий расход труб. Расход труб в коллекторных отопительных системах в несколько раз выше, чем в обычных, так как к каждому прибору нужно тянуть отдельную петлю. Все это усложняет и удорожает монтажные работы.
Коллекторная система по мнению специалистов и тех, кто ею уже пользуется, самая современная, надежная и эффективная.
Но при этом дорого обходится и ее обустройство, и эксплуатация.
Выводы и полезное видео по теме
Монтаж отопительного оборудования с подключением к распределительной гребенке:
Изготовление гребенки своими руками:
По сравнению с традиционной организацией отопительной системы распределительные гребенки повышают ее эффективность, и только финансовый вопрос несколько тормозит интерес потребителя к этому способу обогрева. Но если денег достаточно, использование распределительных гребенок — ваш идеальный выбор.
Вы реализовали в своем доме коллекторную систему отопления? Или только планируете ее обустройство и вам что-то не понятно? Задавайте вопросы – мы постараемся на них ответить.
А может вы применили гребенку для подключения системы теплого пола? Поделитесь личным опытом сборки и монтажа системы – оставляйте свои комментарии в блоке ниже.
Распределительный коллектор (гребенка) играет немаловажную роль в отопительной системе. Гребенка отопления — это отдельный элемент, предназначающийся для равномерного распределения теплоносителя по всем частям трубопровода в доме. Устанавливать коллектор можно и для системы «теплый пол», за счет особенности конструкции горячая вода будет распределяться более равномерно, то есть теплый воздух будет идти ровным потоком.
1 Предназначение устройства</span></h2>
В упрощенной схеме распределительный коллектор гребенки для отопления — это трубка с заглушкой в конце и несколькими патрубками, которые дают возможность направить тепловой носитель к отдельным отопительным участкам. Количество патрубков может быть различным — выбрать число ответвлений можно с учетом конкретной отопительной системы и количества приборов отопления, которые планируется подключить.
При помощи распределительной гребенки для отопления можно более рационально оптимизировать потоки теплового носителя в контуре отопления. Коллектор также снижает перепады давления, которые появляются из-за срабатывания автоматики, регулирующей температурный режим котельного оборудования.
Водораспределительная гребенка требуется для устройства теплых полов и подключения радиаторов. К коллектору батареи отопления подсоединяются с помощью лучевой разводки, то есть каждый из радиаторов имеет отдельную подающую и обратную трубу, по которой тепловой носитель переходит назад в коллектор.
‘ >Коллектор теплого пола. Размещение коллектора в доме.
Еще одно предназначение этого устройства заключается в подключении дополнительных приборов — к примеру, для устройств подогрева воды в бассейне.
Основные преимущества установки:
- защита котельного оборудования от гидроударов;
- локальная установка определенной температуры для конкретных помещений;
- удобство регулировки температуры.
Современная распределительная гребенка системы отопления — это высокотехнологичное и экономически выгодное устройство с множеством датчиков, сигнализирующих о неисправностях, реагирующих на отклонения, отслеживающих температуру.
РекомендуемПринцип работы и монтаж гребенки для теплого пола
2 Принцип работы</span></h2>
На сегодняшний день в отопительных системах применяется несколько видов коллекторов: локальные и котельные. Они отличаются по способу работы и размеру.
Котельная подающая гребенка поставляет тепловой носитель в контур системы, поэтому она оборудована не только запорными механизмами, но и насосом для циркуляции жидкости. Вторая гребенка в коллекторе принимает теплоноситель.
Помимо этого, коллектор оборудуется датчиками температуры и давления, а также гидрострелкой. Последняя сохраняет оптимальный перепад температуры между выходящим и входящим теплоносителем.
Локальная гребенка отличается способом работы и размерами. В отопительной системе этих гребенок может находиться несколько. Если в основном коллекторе охлажденный теплоноситель полностью заменяется горячей водой, то в дополнительных гребенках происходит смешивание циркулирующей жидкости.
Тепловой носитель передвигает в них по замкнутому контуру, пока температура не снизится меньше установленного уровня. За температурный режим отвечает датчик, который при понижении открывает клапан, закрывающий путь жидкости от основной магистрали. Более горячий теплоноситель поступает и смешивается с охлажденным.
Гидрострелка в этих коллекторах не предусмотрена, вместо нее находится дополнительный насос. Он продвигает воду по контуру, регулярно подавая порцию горячей жидкости из основной магистрали. Причем такое же количество холодной воды возвращается к котлу, но уже по другой трубе — обратке. Локальные коллекторы применяются и для подключения радиаторов, и для теплых полов.
‘ >Обзор самодельного распределительного коллектора
Для того чтобы добиться эффективной работы системы отопления в пределах всего дома, специалисты советуют устанавливать центральную гребенку и требуемое количество локальных коллекторов. Вместе они дадут необходимый эффект.
РекомендуемКак сделать коллекторную систему отопления своими руками
3 Расчет оборудования</span></h2>
Основными параметрами во время расчета гребенки являются: определение диаметра и длины коллектора, количества контуров теплового снабжения и диаметр патрубков. Лучше всего, если расчетами будут заниматься специалисты с помощью специальных программ, в упрощенном виде они подходят лишь для эскизной стадии разработки схемы отопления.
Чтобы гидравлический баланс был соблюден, сечения входящей и выходящей гребенки в коллекторе обязаны совпадать, а общая пропускная способность патрубков равняться такому же показателю коллекторной трубы.
Выбор коллектора обязан соответствовать наибольшей тепловой мощности общей системы отопления. Мощность изделия указана в технической документации к прибору. К примеру, сечение распределительной трубы 100 мм применяется для мощности не более 60 кВт, если мощность в два раза больше, то сечение необходимо увеличить до 120 мм. Лишь так можно исключить возможность разбалансировки системы отопления.
Что касается расчета мощности насоса для продвижения жидкости, то в этом случае в основе находится удельный расход теплового носителя в системе отопления. Каждый насос по контурам циркуляционной системы должен рассчитываться отдельно. Данные, которые были получены во время расчетов, необходимо округлять в большую сторону. Также нужно добавить запас мощности около 15%.
РекомендуемУстановка распределительного коллектора для отопления своими руками
4 Подключение гребенки</span></h2>
Установка коллектора является трудоемким занятием. Но невзирая на все сложности, в современные дома стараются устанавливать именно этот способ разводки, поскольку эта система довольно эффективна и проста в эксплуатации.
Современные модели изготавливаются с учетом сложности установки, что существенно упрощает монтаж. Устанавливать коллектор можно как в специальном шкафу, так и крепить к стене. Для этого в комплекте находятся крепежные хомуты, а высокая стойкость к коррозии позволяет эксплуатировать изделие долгие годы.
4.1 Монтаж без гидрострелки</span></h3>
Этот простейший способ монтажа подразумевает, что коллектор обслуживает несколько отопительных контуров (к примеру, 6−7 радиаторов), предполагается одинаковая температура теплоносителя без регулировки. Все контуры подключаются непосредственно к гребенке напрямую, и подсоединен один циркуляционный насос. Параметры насосного оборудования обязаны отвечать производительности системы отопления и создаваемому напору теплоносителя.
Так как сопротивление в контурах разное, то необходимо оптимально обеспечить расход горячей воды с помощью балансировки. Для чего на патрубках обратного коллектора устанавливают не запорные краны, а балансировочные клапаны, которыми можно отрегулировать расход теплового носителя в отдельном контуре.
‘ >Самодельный коллектор для отопления.
4.2 Установка с уравниванием давления</span></h3>
Это более трудоемкий способ, который требуется во время необходимости запитать точки потребления с различными режимами температур. Так, например, в батареях нагрев теплоносителя колеблется в пределах 50−80°C, в системе «теплый пол» диапазон температур 40−50°C, горячую воду для домашнего использования нужно нагревать до 90 °C.
В этом случае особую роль играет гидрострелка — кусок глухой и с двух концов запаянной трубы, а также несколько пар патрубков. Первая пара требуется для подключения гидрострелки к котельному оборудованию, ко второй паре подсоединяются гребенки. Это барьер, который создает зону минимального гидравлического сопротивления.
Непосредственно на гребенке находятся смесительные узлы, которые оборудованы трехходовыми клапанами для регулировки температуры. На всех выводящих патрубках находится автономный насос, обеспечивающий определенный контур требуемым объемом горячей воды. Самое важное, чтобы по производительности эти насосы в общем не превышали мощность основного насосного оборудования, которое подключено к котлу.
Оба способа используются во время установки гребенок для отопительной системы. Все, что может потребоваться, можно купить в специализированных магазинах. Тут же можно приобрести любой узел в уже готовом виде или по частям (с учетом экономии благодаря самостоятельной сборке). Чтобы еще больше минимизировать предстоящие расходы, можно сделать гребенку для отопления своими руками.
Котельный коллектор располагается вблизи обогревательного оборудования и подвержен действию повышенной температуры, которую сможет выдержать лишь металл. К локальной гребенке предъявлены не такие жесткие требования, для ее изготовления подходят пластиковые либо полипропиленовые трубы.
Для локального коллектора лучше выбирать необходимые гребешки, которые находятся в продаже. Причем нужно учитывать материал изготовления — сталь, латунь, пластик, чугун. Практичней всего литые гребни, которые исключают возможность протечки. С подсоединением к трубам проблем не возникает — даже дешевые изделия имеют резьбовые наконечники.
‘ >Котел, гидрострелка и коллектор в одной системе
Умельцы делают коллекторы из металлопластика или полипропилена, однако резьбовое соединение все равно нужно докупать, потому это оборудование выходит не намного дешевле, в отличие от готовых изделий. Внешне это выглядит как набор тройников, которые соединены трубами.
5 Критерии выбора</span></h2>
Прежде чем покупать изделие, необходимо учесть все нюансы, определить функции, которые нужно будет выполнять в дальнейшем гребенке. Причем большое внимание необходимо уделить не только материалу изготовления (к сожалению, чаще всего смотрят только на этот параметр), но и другим немаловажным факторам.
В первую очередь необходимо обращать внимание на следующие критерии:
- 1. Пропускную способность выбираемого изделия — необходимо, чтобы гребенка справлялась с потоком теплоносителя ко всем узлам.
- 2. Возможность расширения отопительной системы во время появления новых точек подачи.
- 3. Энергопотребление с учетом каждого места подключения.
- 4. Какое максимальное давление может выдержать гребенка.
Грамотный выбор коллектора — это немаловажная работа, которую иногда сложно выполнить самостоятельно.
6 Основные недостатки</span></h2>
После того как основные достоинства применения гребенок в системах отопления понятны, необходимо рассмотреть и определенные недостатки. Как правило, выделяют следующие:
- 1. Расход трубопровода в коллекторных системах отопления значительно выше в отличие от традиционной разводки, поскольку к каждому прибору необходимо подключать отдельный контур. Все это осложняет работы по монтажу.
- 2. Коллекторное отопление работает только с помощью насоса. Соответственно, необходимо быть готовым к дополнительным затратам на электричество.
- 3. Высокая стоимость. Коллекторы делаются из качественного и прочного металлического сплава, цена которого выше среднего. Высокоточные запорные комплектующие тоже стоят недешево. Чем большее количество контуров обслуживает гребенка, тем больше затраты на оснащение.
Коллекторная система, как считают специалисты, а также те люди, которые ее уже используют — самая эффективная, практичная и современная. Но в то же время обходится дорого ее устройство и эксплуатация.
Распределительная коллекторная гребенка играет довольно важную роль во всей отопительной системе любого частного дома. Это устройство позволяет распределить горячий теплоноситель по различным контурам. Это один из основных узлов в схеме распределения воды. Благодаря широкому использованию в загородных коттеджах многие владельцы смогли оценить преимущество этого оборудования и уже изготавливают водораспределительные гребенки своими руками.
‘ >Коллектор для тёплого пола и отопления. Обзор, сборка и установка коллекторного блока от STOUTФото
При этом схемы разводки трубопроводов неизменно усложняются. Как же не только оптимизировать схему отопления, но и сделать его работу эффективной, не разорившись при этом на закупке топлива? Специалисты утверждают, что для достижения поставленных целей нам понадобится распределительная гребенка для отопления.
Для чего вообще нужна гребенка?
Из чего складывается функциональность и эффективность работы системы отопления? Она должна обеспечить комфортную температуру во всех помещениях дома и необходимый нагрев воды. Кроме того, она обязана быть безопасной в процессе эксплуатации и максимально ремонтопригодной.
Одной из функций гребенки является возможность отключения подачи теплоносителя в отдельный контур системы отопления. Это позволяет производить ремонтные работы, не отключая отопления в целом
Все эти условия нормальной эксплуатации помогает решить функциональный элемент коллекторной (лучевой) схемы разводки отопления, который называют коллектором или гребенкой. Допустим, в доме внезапно, как это чаще всего и случается, потек радиатор или стыки труб. При наличии гребенки решить эту локальную задачу можно без отключения всего отопления. Достаточно, просто перекрыв нужный вентиль, отключить только тот участок, который нуждается в ремонте.
Кроме того, один коллектор, который установлен на всю отопительную систему коттеджа, отлично справится с функцией контроля процесса отопления. Он же сможет отрегулировать температуру в каждом помещении дома. Использование этого устройства позволяет управлять отопительной системой достаточно эффективно и просто. При этом затраты сил и средств сводятся к минимуму.
Обзор устройств, предназначенных для регулировки температуры, приведён в нашем материале: https://aqua-rmnt.com/otoplenie/radiatory/regulirovka-temperatury.html.
И распределитель, и регулятор
По своей сути, распределительная гребенка — это централизованный узел, позволяющий теплоносителю распределяться по точкам назначения. В системе отопления он выполняет не менее важную функцию, чем циркуляционный насос или тот же котел. Он распространяет нагретую воду по магистралям и регулирует температуру.
На этой схеме представлен общий принцип работы блока коллектора, состоящего из двух гребенок: через одну осуществляется подача теплоносителя в систему, а через вторую его возврат
Этот узел можно назвать временным накопителем теплоносителя. Его можно сравнить с бочкой, наполненной водой, из которой жидкость вытекает не через одно отверстие, а через несколько. При этом напор воды, вытекающей из всех отверстий, одинаков. В этой способности обеспечивать одновременно равномерное распределение нагретой жидкости и заключается основной принцип работы устройства.
Внешне коллектор похож на узел из двух гребенок, выполненный, чаще всего, из нержавейки или черного металла. Имеющиеся в нем выводы предназначены для соединения с ним отопительных приборов. Количество таких выводов должно соответствовать числу обслуживаемых приборов отопления. Если число этих приборов возрастает, узел можно нарастить, поэтому устройство можно считать безразмерным.
Кроме выводов, каждая гребенка снабжена запорными механизмами. Это могут быть краны двух видов, установленные на выходе:
- Отсекающие. Такие краны позволяют полностью прекратить поставку теплоносителя из общей системы в её отдельные контуры.
- Регулировочные. С помощью этих кранов может быть уменьшен или увеличен объём подаваемой в контуры воды.
В состав коллектора входят клапаны для слива воды и выпуска воздуха. Здесь же удобнее всего расположить и измерительную аппаратуру в виде счетчиков контроля тепла. В этом случае все, что необходимо для эффективной работы этого узла, будет находиться в одном месте.
Почему в блок коллектора входят две гребенки? Одна служит для подачи теплоносителя в контуры, а вторая отвечает за сбор из тех же контуров уже остывшей воды (обратки). Все необходимые для эффективного функционирования элементы должны быть на каждой из гребенок.
Правила размещения коллектора
Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.
Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.
Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже
Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.
Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.
Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.
Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся
Например:
- Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
- Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
- Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.
Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.
О выборе подходящих труб для монтажа системы отопления вы узнаете в нашей следующей статье: https://aqua-rmnt.com/uchebnik/truby/kakie-truby-dlya-otopleniya-luchshe-vybrat.html.
Правила монтажа гребенки
Место для размещения коллекторного блока нужно определить ещё на стадии проектирования дома. Как уже говорилось выше, если это будет многоэтажный коттедж, то такие узлы следует предусмотреть на каждом из этажей. Лучше всего подготовить для них специальные ниши, которые располагают выше уровня пола.
Впрочем, если заранее найти место для узла не удалось, можно установить этот блок в любом помещении, в котором он не будет никому мешать: в кладовой, в коридоре или в котельной. Лишь бы в этом месте не было избытка влаги.
Чтобы узел не был на виду, можно поместить его в специальный шкаф, который предлагают своим покупателями производители запорных механизмов. Корпус такого шкафа выполнен из металла. Он снабжен дверцей, а в его боковых стенках имеются отверстия для труб отопления. Иногда коллекторную группу просто помещают в нишу или на стену, закрепляя гребенки с помощью специальных хомутов.
Эта гребенка помещена в специально оборудованное для неё место. Как видите, выглядит это достаточно эстетично, а главное, доступ к этому узлу не будет затруднен
Трубы, которые отходят от этого распределительного устройства, располагаются в стенах или в полу, а затем подсоединяются к батареям отопления. Если трубы находятся в стяжке пола, отопительные приборы следует снабдить отводчиком воздуха или воздушным краном.
Как самому соорудить коллектор?
Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.
Этап планирования
Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.
- Число контуров, по которым будет проходить нагретая вода.
- Количество и технические характеристики входящего в схему нагревательного оборудования.
- Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.
Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.
Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему
Определяем конструкцию блока
Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.
- Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
- Циркуляционный насос следует подключать с торца конструкции.
- Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
- Подающие контуры отопительной системы подключают снизу или сверху.
Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.
На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры
Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.
Последовательность работ
Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:
- В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
- Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
- Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
- Теперь коллектор можно покрасить и хорошенько посушить.
- Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.
После этого устройство готово к эксплуатации. От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом.
Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами
О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:
Устройство и принцип работы
В процессе раскладки труб греющих контуров их концы со всех помещений сходятся в одном месте, где к ним происходит подключение гребенки теплого пола. Она представляет собой распределительно-смесительный узел, чьей задачей является:
- уменьшить температуру теплоносителя, поступающего от котла. Для подачи в напольную систему нужна вода с температурой не более 45 °С, а теплогенератор редко нагревает теплоноситель до столь низкого порога. Обычно на входе в гребенку держится минимум 55 °С;
- обеспечить потребное количество теплоты для каждого помещения. Тут распределительная гребенка работает как регулятор отпуска тепловой энергии, управляя расходом теплоносителя в каждом контуре.
Распределитель для теплых полов визуально напоминает большие гребенки отопления, устанавливаемые в тепловых пунктах. В нем также есть 2 горизонтальных коллектора – подающий и обратный, к которым присоединяются потребители, в нашем случае – греющие контуры. С торцов к патрубкам коллекторов подводится теплоноситель от главной магистрали – из котельной. Типовая схема подключения гребенки представлена на рисунке:
Для регулирования количества воды, уходящей в каждый из контуров, на одном из коллекторов установлены клапаны с нажимным штоком. Регулировку можно производить как вручную, так и с помощью различных средств автоматизации, например, сервоприводов. Чтобы контролировать количество теплоносителя, отводы от второго коллектора оборудованы колбами расходомеров. Подробно устройство гребенки показано на схеме:
Здесь видно, что помимо перечисленных выше элементов, важной частью гребенки является циркуляционный насос. Без него ни один контур не сможет работать, поскольку именно насос, установленный между двумя коллекторами, отвечает за циркуляцию теплоносителя по трубам.
Естественным путем вода в теплых полах не движется, только с принудительным побуждением. Соответственно, при отсутствии электроэнергии система функционировать не сможет.
Сам же принцип работы гребенки заключается в следующем. Горячая вода, пришедшая от котла, попадает в необходимом количестве во все контуры, побуждаемая к движению насосом. Причем теплоноситель движется по кругу до тех пор, пока его температура не упадет ниже установленной. Так как температуру воды контролирует датчик трехходового клапана, то после ее снижения клапан начнет открывать путь воде из котловой магистрали, подмешивая ее к остывшему теплоносителю.
Когда температура в коллекторе возрастет до заданного предела, трехходовой клапан снова перекроет магистраль. Насос гребенки теплого водяного пола работает безостановочно, обеспечивая циркуляцию внутри системы, независимую от других тепловых сетей дома. Для опорожнения узла конструкцией гребенки предусматривается установка сливных кранов. С целью выпуска воздуха из этой обособленной системы схема может быть дополнена автоматическими воздухоотводчиками.
Как собрать гребенку теплого пола?
Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:
Примечание. По договоренности с фирмой – продавцом может поставляться гребенка в сборе, вам надо лишь указать число отводов для присоединения труб. Циркуляционный насос, трехходовой клапан и прочая арматура в комплект не входит, их надо приобретать отдельно. Зачастую они продаются в виде отдельного узла, что подсоединяется к коллекторам гребенки.
На данный момент распределительные узлы изготавливаются из таких материалов:
- латунь;
- нержавеющая сталь;
- пластик (полиамид).
Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.
Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.
Совет. Самодельная гребенка из полипропилена не должна выглядеть так расхлябано, как на фото, показанном выше. Чтобы сделать все красиво, надо тщательно подобрать длину ниппелей из труб, тогда тройники станут плотно прилегать друг к другу.
Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.
Как регулировать гребенку?
Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:
- температура;
- расход.
Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.
Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.
Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.
Заключение
Внедрение автоматического управления гребенкой теплых полов – это идеальный вариант, позволяющий получить максимальную экономию тепловой энергии. Другое дело, что это удовольствие не из дешевых, да и система достаточно инерционна. Для прогрева или остывания стяжки, передающей тепло воздуху комнаты, требуется время.
Используемые источники:
- https://sovet-ingenera.com/otoplenie/o-drugoe/raspredelitelnaya-grebenka-sistemy-otopleniya.html
- https://oventilyacii.ru/otoplenie/kak-vybrat-raspredelitelnuyu-grebenku.html
- https://aqua-rmnt.com/otoplenie/kotelnaya/grebenka-dlya-sistemy-otopleniya.html
- https://cotlix.com/grebenka-dlya-teplogo-pola
