Как выбрать вентиляционные трубы для вытяжки

Кухня относится к тем зонам жилого помещения, где возникает уровень повышенной влажности. И именно по этой причине в ней обязательно устанавливается вытяжка. С её помощью также выполняется отвод разогретого воздуха, дыма от жира, пара. Если все эти «компоненты» будут оставаться в кухне, то это также банальное нарушение санитарных норм. А каким образом монтируется труба для вытяжки на кухне и как правильно подобрать диаметр? Обязательно ли устанавливать в вытяжку систему для принудительной откачки воздуха или можно обойтись и без неё?

Схематический пример вентиляции на кухне

Какие воздуховоды используются?

Чаще всего под вытяжку монтируют алюминиевые или пластиковые (из пищевого ПВХ) каналы. Каждый из них обладает своими плюсами и недостатками, поэтому сказать какой из них лучше – невозможно. Необходимо учитывать общую установку, а также запланированный (или уже сформированный) дизайн интерьера.

Пластиковые воздуховоды

Пластиковая труба с гладкими стенками в качестве воздуховода для кухонной вытяжки

Цены на пластиковые трубы для вентиляции

~~Пластиковые трубы для вентиляции~~

Представляют собой трубы или каналы определенного сечения с гладкими внутренними стенками. В месте соединения формируют фланец для уменьшения ширины остающихся щелей (заливать их герметиком или иным клеящим составом крайне не рекомендуется, так как впоследствии это затруднит обслуживание вентиляционного канала).

Крепятся пластиковые воздуховоды на жесткие хомуты-дюбеля, монтируемые непосредственно в стену. Если же вытяжка располагается не под стеной, а в центре кухни (модно веяние в больших частных домах), то под прокладку пластикового воздуховода формируют отдельный короб-канал непосредственно по потолку.

Вентиляция на кухне

Пластиковые воздуховоды, в свою очередь, разделяются на:

Прямоугольные. Их главное преимущество – это внешний неброский дизайн, а также минимум занимаемого места. Но требуют более частного обслуживания, так как на внутренних углах довольно быстро образовывается налет из жира, грязи. И вымыть его не просто, приходится прибегать к использованию агрессивных моющих средств, растворяющих жировые отложения.
Круглые. Специалисты утверждают, что этот вариант более предпочтителен, так как при круглом или овальном сечении пластиковой трубы создается минимальное сопротивление для воздушного потока. Также такие воздуховоды проще обслуживать, так как на их внутренних стенках накапливается минимум грязи, жира, пыли, влаги.

При использовании прямоугольных пластиковых воздуховодов важно создавать минимум коленных переходов под любым углом. Наличие в канале колена на 90 градусов снижает производительность вытяжки, в среднем, на 10 – 20% (в зависимости от общей длины вентиляционной системы).

Пластиковый прямоугольный короб в качестве вентиляции. Выглядит презентабельно, в глаза не бросается, но в практическом плане — не лучший вариантГофрированные трубы стоят очень дешево, при их прокладке нет необходимости использовать коленные переходы, но очистить их от грязи и жира практически невозможно, поэтому срок их службы достаточно малый

Цены на гофрированные трубы для вентиляции

~~Гофрированные трубы для вентиляции~~

В жилых помещениях, как правило, используют гофрированную алюминиевую трубу. Её плюсы:

очень малый вес, поэтому монтировать подпорки, удерживающие хомуты – не нужно;
можно задать любую форму без использования специализированного инструментария, труба также поддается сжатию и растягиванию для получения необходимой длины;
низкая стоимость (практически в 5 раз дешевле, нежели пластиковые каналы под вытяжку).

Но и недостатков у таких вентиляционных каналов – масса, среди которых самые явные:

легко повредить, в том числе в процессе монтажа;
не обладают гладкими внутренними стенками (многочисленные складки);
имеют не самый привлекательный дизайн;
после растягивания на максимальную длину восстановить первоначальную форму затруднительно;
при повторном использовании (имеется ввиду, монтаж новой вентиляционной шахты) герметичность соединений может быть нарушена, так как концы гофрированной алюминиевой трубы легко гнутся.

А ещё такие трубы очень сложно мыть. Из-за своей формы в ребрах регулярно забиваются остатки жира, пыли и вымыть все это оттуда не получится даже специальными растворителями. Поэтому такие трубы под вытяжку служат буквально 2 – 3 года, после чего их попросту меняют на новые.

Фильтр вытяжки после 4 месяцев активного использования. Но большая часть жира и грязи остается именно в трубах. Это дополнительный минус к гофрированным трубам

Стальные трубы

Современный вариант вытяжки – это монтаж стальных труб (из пищевой стали). Создает минимальный барьер для потока воздуха, замедляет процесс распространения бактерий на внутренних стенках, выглядит очень презентабельно. Единственный минус – это стоимость, которая раз в 5 – 10 выше, нежели на пластиковые трубы под вытяжку аналогичной конструкции. Именно по этой причине стальные трубы чаще монтируют только в ресторанах и иных заведениях, где обустраивается профессиональная кухня.

Стальной воздуховод — лучшее решение, но обойдется недешево

Но если финансовый вопрос не стоит остро, то останавливать свой выбор следует именно на трубах для вытяжки из пищевой стали. Допустимый срок их эксплуатации составляет более 50 лет, обслуживать и очищать их от грязи потребуется не чаще 1 раза в 3 года (а при не очень активном использовании кухни – 1 раз в 7 – 8 лет).

Видео — Установка воздуховода для кухонной вытяжки

Крепятся стальные трубы по аналогии с пластиковыми, то есть, с помощью поддерживаемых хомутов в месте соединений и коленных переходов. Вентиляционный канал из такого материала весит достаточно много (примерно 1,5 кг на погонный метр), поэтому крепить его нужно надежно.

Как правильно выбрать диаметр воздуховода для вытяжки?

Главным ориентиром является диаметр выходного отверстия в установленной (или только приобретенной) вытяжке. Если же труба будет большего или меньшего диаметра, то придется дополнительно герметизировать соединение с помощью алюминиевой фольги или переходника под раструб. А это – потенциально не герметичное соединение, из-за чего производительность всей вытяжки также снижется.

Вытяжку и вентиляционную трубу следует соединять без переходников

Также следует учитывать, что чем больше диаметр трубы – тем выше шума она издает во время включенной вытяжки. При диаметре от 150 мм и выше тот самый шум получается свыше 40 — 50 дБ, что создает дискомфорт для окружающих. Именно по этой причине не рекомендуется монтировать вентиляцию «с запасом». Это не только избыточный шум, но и банально лишняя трата денег.

Какие вообще размеры воздуховодов сейчас используются в кухонных вытяжках? Если речь идет о круглых трубах, то они выпускаются с диаметром сечения от 30 до 300 мм. Самые распространённые для бытового использования – это 180, 200, 220 и 240 мм. Даже без принудительной вентиляции они смогут обеспечить воздухообмен в районе 40 – 50 м³ в час, чего для кухни в 7 — 10 квадратных метров достаточно.

Самые распространенные прямоугольные каналы для кухонной вытяжки – это 80 на 150 мм и 50 на 100 мм. Но на самих вытяжках, устанавливаемых над газовой плитой, такие выходные раструбы – большая редкость, так что без переходников не обойтись.

Производители выпускают вентиляционные трубы и короба даже таких размеров, но для дома лучше выбирать компактные решения до 250 мм

Что касательно гофрированных труб, то у них диаметр аналогичен трубам с круглым сечением, тоже выпускается в диапазоне от 30 до 300 мм (а для дымоходов – вплоть до 800 мм, они тоже могут использоваться под вытяжку, так как конструктивных отличий у них минимум).

Производительность вентиляции

Не взирая на широкое разнообразие вариаций вытяжек, производительность у них схожая. Так что выбирать можно любые из них

Оптимальным вариантом производительности вентиляции является полная замена воздуха на кухне в течение 30 минут. Соответственно, расчет начинают с определения объема пространства кухни по формуле V=a*b*c, где а – длина, b – ширина, c – высота. Если кухня неправильной формы, то её условно разделяют на несколько кубических зон и для каждой делают расчет объема отдельно. Получается, что кухня площадью в 8 м² с высотой полотка 2,5 м (стандарт для «хрущевок») имеет объем 20 м³. И минимально необходимая производительность вентиляции должна составлять от 40 м³.

Цены на модельный ряд вытяжек для кухни

~~Вытяжка~~

Таблица 1. Потенциальная производительность вентиляции при заданном диаметре воздуховода.

Диаметр трубы круглого сечения (в мм)	Потенциальная производительность (в м3*ч)
125	88,3
180	383
200	226
250	353

Указанные данные актуальны при принудительной вентиляции с минимальной скоростью вращения вентилятора (порядка 300 – 500 оборотов в минуту). Но в современных вытяжках производительность, как правило, в разы выше и достигает показателей свыше 500 м³ в час.

Расчет объема параллелепипеда производится по формуле, известной ещё со школы: длину умножить на ширину и на высоту комнаты

Если речь идет об установке вытяжки в кухне многоквартирного дома, то там общая производительность системы будет выше, так как по умолчанию в вентиляции имеется фиксированный поток воздуха (со скоростью движения в районе 1 м/с).

Необходимость в принудительной циркуляции воздуха

90% современных вытяжек имеют встроенный вентилятор, создающий поток воздуха в направлении раструба. Ставить дополнительный вентилятор можно лишь в тех случаях, если общая протяжность трубы к вентиляционному выходу составляет свыше 10 метров. В этом случае лопасть монтируется для компенсации снижения производительности на каждый погонный метр.

Если же вытяжка соединена с вентиляционным выходом трубой всего до 1 м, то можно обойтись и без принудительной циркуляции. Главное – своевременно выполнять очистку фильтров (по рекомендациям производителей это нужно выполнять каждые 6 – 12 месяцев или же полностью заменять картридж с фильтром).

Вентилятор в вентиляционную трубу устанавливать не имеет смысла, если такой имеется в самой вытяжке. Он и обеспечит принудительную циркуляцию воздуха

Оптимальный вариант трубы под вытяжку – не более 3 метров при отсутствии коленных переходов. В этом случае её производительность будет такой, как и указывает в инструкции производитель без дополнительных потерь (при условии, что вентиляционный выход не загрязнен).

Практические советы по монтажу труб под вытяжку

При монтаже труб под кухонную вытяжку следует придерживаться следующих рекомендаций, с их помощью можно минимизировать потерю производительности:

Не размещать воздуховод на противоположной стороне стены от имеющегося отверстия вентиляции. В идеале же газовую плиту размещают ровно под вентиляционным выходом, можно с корректировкой в сторону на 1 – 2 метра.
Заблаговременно планировать траекторию прокладки воздуховода. Главное требование – минимизировать количество коленных переходов, так как каждый из них снижает производительность вентиляции на 10 – 20%.
Минимизировать протяжность вентиляционной трубы. Чем она меньше – тем выше общая производительность вытяжки.

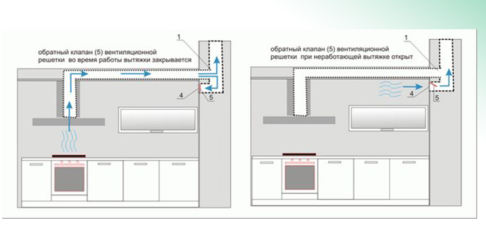

Обязательно монтировать клапан обратного хода. В противном случае неприятный запах из вентиляционной системы будет попадать в кухню, а далее распространяться по всему жилому помещению. Избежать это можно только постоянно включенным вентилятором, но его ресурс ведь ограничен (в среднем – 3 тысячи часов).
Обеспечить нормальную естественную вентиляцию помещения. В квартирах она и так предусмотрена ещё на этапе строительства, а вот в частных домах может потребоваться монтаж приточно-вытяжной вентиляции. Но без притока свежего воздуха с улицы вытяжка попросту не сможет «отсасывать» воздух изнутри.
При монтаже пластиковых, стальных труб или коробов хомуты монтируются на каждые 2 погонных метра максимум (а также на всех коленных переходах). При использовании гофрированных труб допускается крепление хомутов с шагом до 4 метров.
Если шум от вентиляции слишком высокий, то уменьшить его можно с помощью гипсокартонного короба. Если и этого будет недостаточно, то вовнутрь короба набивают минеральную вату (она не пожароопасная в отличии от тех же опилок или пенопластовых шариков, хоть и стоит дороже).

Каждое такое колено в вентиляционной трубе уменьшает производительность вытяжки на 10 — 20%. Поэтому следует минимизировать количество переходов и изгибов к минимуму

А что касательно скрытия видимых труб вентиляции, то на этот счет можно рассматривать следующие варианты:

Монтаж декоративного короба. В его основе можно использовать гипсокартон. Но желательно конструкцию делать разборную, чтобы иметь возможность в будущем произвести обслуживание вентиляционной системы.
Маскировка фальш-стеной. Данный вариант актуален, если монтаж вентиляционной трубы проводится на этапе ремонта кухни.
Покраска. Вариант уместен при использовании пластиковых воздуховодов. Цвет подбирают опираясь на уже используемый дизайн интерьера кухни.
Монтаж мебельного козырька. Подвесные шкафчики и прочие элементы гарнитура крепятся с отступом от потолка на 15 – 30 см. Сразу над ними монтируется козырек со светодиодной подсветкой, выше него же прокладываются коммуникации. Над козырьком можно спрятать не только вентиляционную трубу, но и газовую, водопровод, электропроводку и так далее.
Монтаж двухуровневого гипсокартонного потолка. Выглядит привлекательно, но всю конструкцию будет удерживать металлические профиля.
Маскировка вентиляции с помощью навесного шкафчика. Дешево и сердито, но в самом шкафчике что-нибудь хранить уже не получится.

Видео — Монтаж воздуховода для кухонной вытяжки

Оптимальный вариант в каждом отдельном случае подбирается индивидуально.

Смонтировать вентиляционную трубу под вытяжку и более 10 метров — не проблема. Но рекомендуется делать её максимально короткой

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
Подвести трубопровод по ранее составленной схеме.
Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Так же, вам будет интересна статья: Как установить вытяжку над газовой плитой.

Любая хорошая хозяйка мечтает обустроить кухню так, чтобы она была оснащена необходимыми элементами для удобства и комфорта. Без хорошей вытяжки с воздуховодом на кухне никак не обойтись — эта техника помогает быстро убрать запахи, которые исходят от свежеприготовленной пищи. Воздухопроводы являются одним из важнейших элементов системы вентиляции, что объясняет их актуальность. Прежде чем начать работы по установке, нужно тщательно изучить все нюансы.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Гибкие и жесткие изделия

Существует множество различных видов воздуховодов для вытяжки на кухне. Например, все изделия можно классифицировать по материалам, из которых они изготовлены. От этого качества напрямую зависит конечная стоимость продукции, а также ее эксплуатационные характеристики. Однако это далеко не единственный фактор, по которому разделяют воздухопроводы.

Все виды конструкции делятся на 2 типа:

Гибкие — можно размещать под различными углами. При необходимости их допустимо сжимать или растягивать (конечно же, в пределах разумного). Однако следует учитывать, что слабо вытянутый воздуховод гораздо лучше сопротивляется воздушным потокам. Это способствует снижению эффективности вентиляционной системы в целом. Подобные конструкции зачастую производят из алюминия. Основной недостаток заключается в том, что специалисты не советуют делать гофрокороб длиной более 3 м. Это обусловлено тем, что каждый лишний метр будет снижать производительность системы на 10%.
Жесткие конструкции характеризуются простотой сборки. Кроме того, внутренняя поверхность таких изделий гладкая и ровная. Цена на эти модели гораздо выше, однако их положительные свойства оправдывают стоимость.

Рекомендуем ознакомиться: Разновидности и устройство вентиляционных каналов

Виды по форме

Воздухопроводы можно классифицировать по форме. На сегодняшний день имеется несколько вариантов изделий:

Округлые — являются менее универсальными по сравнению с квадратными. Их можно устанавливать в помещениях с высокими потолками. Это требование объясняется большими габаритами конструкций. Если выходное отверстие сделано в форме прямоугольника, потребуется использование специальных переходников нужного сечения.
Квадратные и прямоугольные воздуховоды для вытяжки на кухне используются чаще всего. Многие хозяева отдают предпочтение именно этой форме ввиду того, что такие конструкции можно расположить непосредственно за шкафчиками на кухне. Из-за этого свойства есть возможность проложить систему от вентиляционной шахты к вытяжке по любой траектории. Прямоугольные конструкции идеально впишутся в помещение любой высоты. Помимо этого, модели характеризуются презентабельным внешним видом. Такие агрегаты зачастую имеют меньшую производительность по сравнению с другими видами.
Для овальных изделий характерны преимущества и недостатки округлых конструкций.
Плоские воздухопроводы являются одним из видов прямоугольных изделий. Ввиду незначительных размеров они практически незаметны.

Прямоугольные конструкции следует выделить отдельным пунктом. Производители выпускают такие изделия разных размеров:

110х55 мм — используются для вытяжных систем с производительностью не больше 300 м³/ч;
120х60 мм — применяются для вытяжек мощностью до 350 м³/ч;
240х60 мм — идеальный вариант для работы в комплексе с высокопроизводительными аппаратами, выдерживают мощность не более 1000 м³/ч.

Классификация по материалам

Воздухопроводы для оборудования вытяжной системы делают из различных материалов. Чтобы определить, какой из них лучше выбрать для конкретного случая, нужно изучить характеристики всех представленных на рынке агрегатов.

Конструкции из пластика

На сегодняшний день наиболее востребованными считаются пластиковые воздуховоды для кухонной вытяжки. Они бывают круглыми и прямоугольными. Последние выглядят довольно эстетично и аккуратно. В свою очередь монтаж круглых изделий осуществляется проще и быстрее (в подобных ситуациях не требуется использовать переходники, чтобы соединить воздухопровод с вытяжкой). Основные достоинства изделий из пластика:

устойчивость к ржавчине;
простота сборки;
низкая стоимость;
гладкая внутренняя поверхность минимизирует риск накопления жировых и прочих загрязнений;
малый вес, благодаря которому гораздо проще осуществить монтаж;
отсутствие шумов во время работы вытяжки.

Из минусов пластиковых воздуховодов для вытяжки на кухне можно выделить то, что зачастую для монтажа требуется использование переходников и других элементов для коммутации. Кроме того, не рекомендуется подвергать изделия воздействию очень высоких температур, ведь при таких обстоятельствах из пластика начнут выделяться вредные вещества.

Стальные и алюминиевые агрегаты

На втором месте в рейтинге популярности находятся изделия из алюминия. Из этого материала также производят конструкции для оборудования вентиляционной системы. Основные преимущества:

Рекомендуем ознакомиться: Встраиваемые вытяжки для кухни шириной 50 см

алюминий является простым и универсальным материалом;
изделия стоят дешево;
быстрый и простой монтаж;
конструкции устойчивы к воздействию высоких температур.

Однако алюминиевые воздухопроводы, как и любые другие изделия, имеют ряд недостатков. Некоторые из них:

Материал имеет высокую теплопроводность. В комнате, где установлен воздуховод из алюминия, часто наблюдается скопление конденсата.
Непрезентабельный внешний вид. Зачастую подобные агрегаты скрывают в кухонных шкафчиках или маскируют с помощью специальных коробов.
Алюминий не отличается высокой прочностью, из-за механического воздействия может подвергаться деформациям.

Нередко можно встретить стальные воздухопроводы. В большинстве случаев для изготовления подобных конструкций применяется оцинковка или нержавейка. Если говорить о применении в домашних условиях, здесь хорошо показали себя оцинкованные изделия. Однако важно отметить, что подобные агрегаты уже не пользуются популярностью, как раньше. С каждым годом воздуховоды из стали становятся менее востребованными. Основные достоинства подобных моделей:

Относительная дешевизна.
Ровная основа, которая не препятствует прохождению потоков воздуха. Кроме того, в гладких изделиях не скапливаются пылевые отложения и нагар.
Изделия из стали не подвергаются деформациям под высокотемпературным воздействием. Помимо этого, в окружающую среду не выделяются вредные вещества.

Несмотря на ряд очевидных преимуществ, стальные агрегаты имеют и некоторые недостатки. Последние являются причиной снижения спроса на изделия.

Некоторые минусы:

для крепления на стенах требуются максимально устойчивые и надежные элементы фиксации;
для сборки нестандартного воздуховода потребуется дополнительно резать металлические трубы;
большой вес (особенно по сравнению с пластмассовыми конструкциями), поэтому самостоятельно провести монтаж не получится;
для герметизации каналов потребуется использование специальных средств;
в процессе эксплуатации ощущается сильный шум.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м³ воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

в виде пластмассового диска на оси;
пленчатый.

Изделие нужно установить вертикально, иначе оно начнет регулярно срабатывать под тяжестью собственного веса.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Наиболее оптимальная конструкция, обеспечивающая выход влажного воздуха, разнообразных испарений и запахов из помещения, является вытяжная вентиляционная система принудительного типа. Этот вариант очень часто используют в многоквартирных домах.

Выход вытяжки можно подсоединить к общей системе каналов или же выпустить его сразу на улицу, если такую манипуляцию позволяют проделать стены на кухне. Вытяжка состоит из двух основных деталей: вентилятор и воздуховод.

На втором стоит остановиться поподробнее. Существует множество различных видов, которые отличаются друг от друга материалом, использующимся для изготовления, размерами и другими техническими параметрами. Вследствие этого стоит рассмотреть ответы на вопрос «как выбрать воздуховод для вытяжки».

Чем отличается вытяжка от вентиляции

Согласно общепринятым санитарным нормам в нашем государстве, каждое жилое помещения должно быть оборудовано системой вентиляции. Специальные каналы размещаются внутри стен, в местах, где наиболее распространены неприятные факторы для человеческой жизнедеятельности. Запахи, влажность, вода и т.д. – все это в большом количестве имеется на кухне и в санузлах, соответственно, вентиляционные каналы располагаются именно там.

Главное отличие вытяжки от общей системы вентиляции заключается в том, что первая обеспечивает принудительное проветривание, тем самым улучшая процесс естественной циркуляции воздуха. Вытяжка является механическим устройством, которое можно выключать и выключать по мере необходимости.

Виды воздуховодов

Как уже было сказано, работа вытяжного устройства невозможна без специализированного воздуховода. Существует несколько видов вытяжных труб, отличающихся друг от друга множеством параметров, однако главная разница выражается в материале, который использовался при их изготовлении.

Помимо этого, они могут отличаться между собой следующими характеристиками:

длиной воздуховода;
размер одного диаметра;
форма сечения (прямоугольные, круглые или плоские);
по гибкости.

Как же выбрать воздуховод для вытяжки? Чтобы получить ответ на этот вопрос, стоит подробнее рассмотреть различия между вытяжными трубами, созданными из различных материалов.

Алюминиевый

Алюминиевый воздуховоды являются наиболее частым вариантом, который используется для проектирования принудительной системы вентиляции. Их сечение может быть как круглым, так и прямоугольным.

К основным преимуществам таких конструкций можно отнести:

простота монтажа – алюминиевые воздуховоды легко режутся и гнутся;
отсутствие резонансного шума;
относительно вытяжных труб из пластика, алюминиевые продаются по достаточно демократичной цене;
маскировка – алюминиевые трубы достаточно легко замаскировать, тем самым сохраняя эстетичный интерьер кухни.

Пластиковый

Пластмассовые воздуховоды так же, как и алюминиевые, могут выпускаться с прямоугольным или круглым сечением. Мнение экспертов, о том какая форма сечения является наиболее подходящей для проектирования принудительной системы вентиляции, очень часто отличаются. Кто-то считает, что лучше использовать квадратные воздуховоды из пластика, так как они не отлично впишутся в дизайн помещения, кто-то наоборот предпочитает круглые, так как их производительность значительно выше.

Основные преимущества пластиковых воздуховодов выглядят следующим образом:

практически полное отсутствие шума;
высокая универсальность – пластиковые вытяжные трубы отлично справляются с выводом как запахов, так и влаги;
длительный срок эксплуатации – минимальный срок службы пластикового воздуховода составляет как минимум десять лет;
пластик не нуждается в дополнительно обслуживании и уходе;
малый вес позволяет монтировать воздуховод подобного типа без использования дополнительных конструкций.

Гофрированный

Гофрированный воздуховод может создаваться как из пластика, так и из алюминия. Раньше, для его производства использовали оцинкованную сталь, сейчас же такой материал применяется все реже и реже.

Главный достоинством гофрированной вытяжной трубы является ее гибкий канал. Он позволяет удлинять или укорачивать трубу, сгибать канал для поворотов без использования каких-либо дополнительных материалов и крепежных элементов. Помимо этого, гофрированный воздуховод обладает небольшим весом, что также значительно облегчает процедуру его монтажа.

Какой воздуховод для вытяжки лучше: алюминий или пластик

Очень часто, неосведомленные покупатели задаются вопросом «что лучше, пластиковый или алюминиевый воздуховод». Вытяжные трубы из пластика обладают большим количеством достоинств, нежели алюминиевые. По сравнению с ними, они:

практически не издают шума;
в их конструкции не имеется зазоров и щелей, куда мог бы забиваться мусор, тем самым образуя засор;
относительно алюминиевых конструкций, пластиковые обладают небольшим весом, что значительно облегчает процедуру их установки;
низкий уровень сопротивления и т.д.

Единственным недостаток воздуховодов из пластмассы заключается в том, что их стоимость значительно выше, чем цена на алюминиевые вытяжные трубы. Во всем остальном, они выигрывают у металлических вариантов.

Правила выбора сечения воздуховода

Перед покупкой вытяжных труб для вашего проекта принудительной системы вентиляции, необходимо рассчитать необходимый диаметр труб. Если вы не знаете какой диаметр воздуховоды выбрать, то вам настоятельно рекомендуется следовать следующим рекомендациям.

В идеале, необходимо приобретать трубу, диаметр которого будет равен или больше выходного отверстия вытяжки. В случае установки вытяжной трубы меньшего сечения коэффициент полезного действия вентиляционной системы будет значительно ниже. Это будет происходить из-за дополнительного сопротивления потокам воздуха, что в свою очередь приведет к возникновению шума, уменьшение эксплуатационного срока вытяжки и т.д.
Спроектированная система каналов воздуховода должна обладать минимальный углов, а в идеале – она должна быть полностью прямой. Если же избежать их появления не удается, то важно соблюсти размер угла. Он не должен превышать отметку в девяносто градусов, в противном случае качество работы системы буду ухудшено за счет возникновения обратной тяги.
Максимально возможная длина каналов принудительной системы вентиляции не может превышать отметку в три метра. Больше значения также негативно скажутся на общей производительности вытяжки.

Установка воздуховода для кухонной вытяжки

Установка воздуховода для кухонной вытяжки всегда вызывает множество вопросов. Ведь каждая хозяйка хочет сохранить интерьер своей кухни в целости и сохранности, что станет невозможным при монтаже вытяжной трубы.

В зависимости от диаметра вытяжной трубы вытяжки для кухни можно использовать несколько способов его скрытой установки. Спрятать воздуховод можно:

над кухонными шкафчиками;
в случае если на вашей кухне имеется двухуровневый потолок, то систему каналов можно расположить между ними;
существует вариант маскировки вытяжки с помощью специализированного короба;
если осуществление ни одному из вышеописанных вариантов технически невозможно, то можно просто-напросто покрасить воздуховод в цветовую гамму интерьера кухни.

Установка воздуховода для туалета и ванной

В случае с санузлом, все гораздо проще. В ванной комнате и туалете и так присутствуют коммуникации. Поэтому установка воздуховода своими руками скрытно не вызовет сложностей. Спрятать и скрыть воздуховод можно вместе с остальными трубами и коммуникациями. Для этого достаточно разработать проект будущей принудительной системы вентиляции, учитывая свободное место среди других труб.

Таким образом, монтаж воздуховода своими руками можно осуществить достаточно просто. Главное заранее просчитать все нюансы, такие как размеры будущей конструкции, материал, количество крепежных элементов, способ подключения вытяжки к общедомовой системе вентиляции и т.д. Обладая минимальными теоретическими знаниями и базовыми навыками работы с инструментами, выполнить установку системы вытяжных труб очень просто.

Если вы все же сомневаетесь в своих возможностях, то лучше вам воспользоваться услугами профессионалов. Они спроектируют и установят вытяжную вентиляцию, которая гарантировано обеспечит вам максимальный уровень производительности.

Содержание:

Вытяжка стала почти обязательным элементом оборудования домашней или профессиональной кухни. Благоприятный микроклимат в зоне приготовления пищи и соседних помещениях, создаваемый при ее работе, давно оценили домашние хозяйки и повара. От правильного выбора оборудования, трубы для вентиляции на кухне, материала для ее изготовления зависит качество работы всей системы воздухоотвода.

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
снижение влажности и температуры воздуха у плиты для более комфортной работы;
обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

над газовой плитой – 0,75-0,85 м;
над индукционной или электрической плитой – 0,65-0,75 м.

Выбор трубы для вытяжной системы

Для продуктивности и надежности работы всей конструкции отвода загрязненного воздуха большое значение имеет выбор трубы под вентиляцию. Рассмотрим основные критерии.

Материал применяемых труб

Гофрированные трубы из алюминия – самый дешевый и простой в монтаже вариант для организации отвода загрязненного воздуха от вытяжки. Основой трубы являются металлические кольца. Их обтягивает в несколько слоев ламинированная фольга. Первоначально кольца находятся в прижатом друг к другу положении, верхняя оболочка сложена в «гармошку». При монтаже гофра способна удлиняться в несколько раз, изгибаться под требуемым углом. Поэтому она легко прокладывается в стесненных условиях и труднодоступных местах.

Не полностью растянутая гофрированная труба становится источником характерного шума вытяжной системы из-за увеличенного сопротивления неровностей внутренней поверхности воздушному потоку. Уровень шума также повышают дополнительные изломы трубы.

Гофрированные трубы для вентиляции выдерживают значительный нагрев (до +250°С), обладают значительной прочностью, стойкие к воздействию агрессивных сред, при необходимости наращиваются (для соединения используется металлический скотч), могут прослужить до 50 лет.

Вытяжные системы из пластика обладают рядом достоинств, которые делают их лидерами потребительского спроса:

Малый вес позволяет смонтировать всю систему одному человеку, не требует дополнительного крепежа или поддерживающих элементов, исключает дополнительную нагрузку на подвесные модули кухонной мебели.
Высокая устойчивость к воздействию многих химических соединений и влаги.
Отличная герметичность воздуховодов при высокой прочности смонтированной конструкции.
Устойчивость к воздействию ультрафиолета.
Простота и легкость в уходе, доступность и дешевизна необходимых моющих средств.
Способность работы системы при температурах широкого диапазона.
Создание хорошей звукоизоляции, не нарушающей комфортного пребывания в помещении с вытяжной системой.
Долговечность.
Впечатляющий ассортимент пластиковых элементов вытяжного трубопровода различных форм и размеров, из различного материала: полипропилен, полиуретан, поливинилхлорид.
Эстетичный строгий вид собранной системы.
Простота монтажа позволяет собирать из стандартных фасонных деталей надежные вытяжные конструкции.
Пластиковые элементы трубопроводов не подвержены коррозии, их материал является экологически безопасным.
Гладкая внутренняя поверхность труб не позволяет скапливаться грязи и жиру.
Вытяжные системы с пластиковыми трубами (особенно круглого сечения) практически бесшумные, в сравнении с воздуховодами из других материалов.

Пластиковые трубы дороже гофрированных. Их монтаж более сложный, требует наличия дополнительных переходных и соединительных элементов. После сборки трубопровода остаются неиспользованные обрезки. Это основные недостатки пластиковых труб.

Форма и размеры сечения трубы

Гофрированные трубы имеют круглое сечение, пластиковые – круглое или прямоугольное. Меньшим сопротивлением обладают трубопроводы из круглых труб, за что пользуются популярностью. Прямоугольные трубы смотрятся эстетичнее, их проще собирать и можно располагать у самой стены.

Наиболее часто применяют следующие трубы:

Круглые, диаметр (мм): 100, 120 – обычно указываемый в инструкции диаметр вентиляционной трубы для вытяжки; 125 и 150 – также часто применяются пользователями.
Вентиляционные прямоугольные трубы для вытяжки имеют следующие размеры, высота х ширина (мм): 55х110, 60х122, 60х204.

Важно! Для эффективного воздухоотвода размер сечения трубы вентиляции должен совпадать с площадью выходного патрубка вытяжки или быть больше (тогда потребуется соединение через переходной элемент).

Калькулятор необходимой производительности вентиляции для вытяжки на кухне

Калькуляторы от wpcalc.com

Если вам необходимо рассчитать вентиляцию для жилых помещений воспользуйтесь онлайн калькулятором производительности воздухообмена.

Важные особенности монтажа

Ошибки при сборке и монтаже приточного вытяжного трубопровода могут перечеркнуть предыдущие старания по правильному подбору вытяжки, расчету необходимого сечения применяемых труб, выбору необходимых переходных и соединительных элементов. Чтобы вытяжная система работала правильно, следует обратить внимание на такие моменты ее монтажа:

Собранная конструкция трубопровода не должна иметь прогибов. Если устанавливается гофрированная труба – ее растяжка должна быть максимальной.
Вся вытяжная система должна заземляться для отвода статического электричества.
Чтобы не повредить воздухоотвод при его прохождении через стены, используются специальные переходники и гильзы.
Места всех соединений (между трубами, трубы и вытяжки, трубы и переходника вентиляционной шахты) обязательно должны быть обработаны герметиком.
Загибы гофрированной трубы до радиусов, которые меньше диаметра применяемой гофры, снизят давление и, следовательно, эффективность работы системы отвода воздуха.
Оптимальный трубопровод вытяжной системы имеет минимум изгибов и поворотов, его длина – до 3 м, углы изгибов – тупые.
При большой длине воздуховода из гофры, через 1-1,5 м его необходимо фиксировать хомутами для предотвращения возможного раскачивания при работающей вытяжке.
Для соединения трубопровода с полостью вентиляционной шахты используйте специальную рамку с решеткой для приточной вентиляции, фланцем для крепления трубы и обратным клапаном. При работе вытяжки клапан закрыт и не допускает попадания загрязненного воздуха обратно в помещение. Когда вытяжка не работает, клапан открыт – происходит свободная циркуляция воздуха.

Поворот трубы под острым углом или на 90° неизменно понизит производительность всей системы на 10%. Несколько таких изломов сделают ее работу малоэффективной, хотя вытяжное оборудование будет работать с перегрузкой. Если нельзя изменить линию пролегания трубы, желательно увеличить ее сечение и мощность вытяжки.

Маскировка элементов вытяжной системы

Даже аккуратно смонтированная вентиляционная труба для вытяжки может не вписываться в дизайнерскую концепцию помещения или слишком привлекать к себе внимание. Если трубопровод собирался из оцинкованных элементов или алюминиевой гофры – он будет отлично сочетаться с общим стилем «хай-тек». Во всех остальных случаях конструкцию нужно маскировать или декорировать. Часто способом маскировки служат:

Потолки (натяжные, подвесные). Они также могут скрывать элементы других инженерных коммуникаций.
Специальный короб из пластика или гипсокартона.
Монтаж трубопровода в подвесную кухонную мебель.
Специальные фальшпанели, закрывающие проходящие коммуникации. Они устанавливаются или крепятся на подвесные шкафчики и декорируются под кухонный фасад либо под отделку прилежащих стен.

Правильно смонтированная вытяжная система из грамотно подобранных комплектующих является залогом комфортного и безопасного приготовления пищи.

Видео:

Видео: Используемые источники:

https://remont-book.com/truba-dlya-vytyazhki-na-kuxne-prakticheskie-sovety-poshagovaya-instrukciya/
https://topventilyaciya.ru/ventilyaciya/vidy-vozduhovodov-dlya-vytyazhki.html
https://aeroclima.ru/ventilyaciya/kak-vybrat-vozduhovod/
https://sdelalremont.ru/kak-vybrat-ventilyacionnye-truby-dlya-vytyazhki.html

Какие воздуховоды используются?
