Системы отопления, которыми оборудованы наши квартиры и дома, отличаются не только своей технологичностью и эффективностью, но и надежностью. Степень надежности отопительных систем зависит от многочисленных факторов, среди которых не последнее место занимает практичность и функциональность отопительного оборудования, входящего в комплект домашнего отопления. Водяной теплый пол среди используемых систем обогрева считается самым надежным. Благодаря технологии и конструкции такая схема отопления очень удобна в эксплуатации. С точки зрения обслуживания, работающий водяной пол не требует повышенного внимания и особых хлопот.
Несмотря на высокие эксплуатационные характеристики системы отопления «теплый пол» могут давать сбои. Нередко, во время отопительного сезона мы задаемся вопросом, почему пол в нашем доме не греет, сломался теплый пол или авария вызвана причинами иного рода. Разобраться в сути проблемы можно либо самостоятельно, либо пригласив для обследования вашей системы отопления специалистов — теплотехников.
Если у вас имеется представление о том, как устроена ваша система отопления, можно попытаться решить проблему самостоятельно. У вас не работает теплый пол – это значит, в какой-то момент при монтаже была допущена ошибка или один из элементов системы вышел из строя. Найдем вместе выход из сложившейся ситуации.
Знакомство с устройством теплого пола
Для того, что бы знать о вероятных причинах, ввиду которых ваше домашнее отопление работает с перебоями или вообще не функционирует, необходимо знать принцип действия системы отопления и то, каким образом функционируют основные детали и элементы конструкции. Если ваш водяной пол плохо греет, не соответствуя заданными параметрами, основные причины лежат на поверхности. Все дело в технических недочетах, допущенных во время укладки водяного пола. Обычно это нарушения технологии монтажа, неправильно подобрали расходные материалы и дополнительное оборудование.
Специфика монтажа оборудования заключается в том, насколько правильно уложен водяной контур и грамотно осуществлено подключение трубопровода к системе отопления. Отсутствие правильных гидравлических расчетов, неправильная настройка смесительного узла приводят к тому, что греющий пол теплоноситель начинает поступать в трубопровод с перебоями или же его температура существенно ниже, чем требуется.
Оценивая всю конструкцию можно сосредоточиться на следующих конструктивных элементах системы отопления. Теплый пол чаще всего не греет по следующим причинам:
- вышел из строя термостат и датчик контроля температуры;
- вышел из строя балансировочный клапан;
- перестал работать циркуляционный насос;
- поломался накладной термостат-предохранитель;
- вышли из строя приводы входных труб коллектора;
- нарушилась целостность водяного контура;
- проблема с байпасом.
Каждый из этих элементов может выйти из строя, сделав ваш теплый пол не функциональным.
На заметку: поломка сервопривода, датчиков контроля температуры высока вероятность выход из строя термостата. Аналогична ситуация в балансировочным клапаном. Вышедший из строя клапан не сможет обеспечить нормальный подмес остывшей воды к горячему теплоносителю. Соответственно температура воды в водяном контуре будет недостаточной для обогрева.
Можно долго перечислять вероятные поломки отдельных элементов отопительной системы. В каждом отдельном случае придется искать непосредственную причину, из-за которой теплый пол не включается или работает с перебоями.
Рассмотрим по отдельности, наиболее часто встречаемые виды поломки теплого пола.
Пол недостаточно греет. Мала температура теплоносителя
Типичной и распространенной проблемой, с которой вынуждены сталкиваться владельцы городских квартир и частных домов, сетуя на неудовлетворительную работу теплого пола — неравномерный нагрев. При нормальной работе водяной контур должен целиком и равномерно прогревать бетонную стяжку или напольное покрытие, создавая необходимые условия для обогрева жилья.
В данном случае проблема состоит в неравномерном расходе теплоносителя по водяному контуру. Ввиду того, что трубопроводы могут иметь различную дину, из-за одинаковой интенсивности подачи теплоносителя, степень нагрева каждой трубы отличается. Обычно перед пуском в коллекторном шкафу выставляют уровни электроприводов в необходимо положение.
Для справки: Электроприводы соединены с распределительным блоком, который в свою очередь, подключен к наружному термостату. Поступающий на электроприводы сигнал с термостата приводит в действие штоки, благодаря которым осуществляется регулировка интенсивности потока теплоносителя в каждой трубе.
Перед запуском системы изначально выставляется оптимальные параметры, рассчитанные для каждого контура. Путем измерения температуры теплоносителя в каждом водяном контуре, электроприводы выставляются в соответствующее положение. Следовательно, меняется температура нагрева теплоносителя в системе, меняется и степень нагрева водяного контура.
Выход в данной ситуации заключается в следующем. Ищем водяной контур, в котором теплоноситель не греет водяной пол в соответствии с заданной температурой, затем вручную увеличиваем поступление котловой воды.
Повреждения водяного контура
Перепады давления в системе могут привести к разрыву трубопровода. Протечка в данном случае является самым неприятным фактором, устранять которую придется срочно. Незначительная разгерметизация водяного провода становится причиной ослабления интенсивности потока теплоносителя. Соответственно пол прогревается недостаточно неравномерно. Стяжка может в скором времени разрушиться. Определить место протечки можно разными способами. О самых простых вариантах, используя подручные средства, имеется масса информационного материала. Наиболее быстрый и простой способ в данном случае – воспользоваться тепловизором. Этот прибор с высокой точностью определит место повреждения водяной трубы.
На заметку: ваш пол не работает, значит в водяном контуре недостаточное количество теплоносителя. Что бы начать ликвидировать протечку, необходимо отключить подачу теплоносителя через коллектор. Через обратную трубу осуществляется слив воды из водяного контура.
Технология ликвидации протечки зависит от используемых труб.
К примеру: монтаж водяного контура из сшитых полиэтиленовых труб — самый распространенный и доступный по цене вариант укладки водяного пола. Однако за дешевизну расходного материала порой придется платить в процессе эксплуатации. При малейшем механическом повреждении труба теряет свою целостность. Решить проблему можно путем установки фитинга. Место установки фитинга необходимо отметить на плане-схеме или в месте установки коллекторного шкафа.
После монтажа фитинга, края обжимаются. Если включать подачу теплоносителя после проведения ремонтных работ, следует выждать два, три дня, что бы убедиться в надежности соединения. Только после этого восстанавливается целостность стяжки и наборной конструкции пола.
Вариант с использованием труб ПВХ выглядит предпочтительнее. Такие расходные материалы обладают необходимой прочностью. Однако при неправильном обращении со строительными инструментами во время строительных и ремонтных работ можно легко нанести повреждение водяному контуру. Ликвидация аварии выполняется по аналогичному сценарию. Сначала демонтаж старой стяжки. Далее осуществляется замена поврежденного участка на целый фрагмент трубы. Работы проводятся с помощью паяльника и ремонтной муфты.
Новая заливка бетонной стяжки выполняется только после проверке соединения на герметичность.
Сбои в работе электрооборудования
Последним важным моментом, который следует учитывать при неполадках с теплым полом, является выход из строя электрооборудования. Сюда можно отнести все приборы и агрегаты, которые имеют электрическое питание. Основным элементом в данной группе является циркуляционный насос, термостат, стоящий на оснащении узла смешивания. Приборы могут выйти из строя из-за отсутствия напряжения в электрической сети.
Определить исправный насос или нет, можно характерному звуку работы, который издает работающий агрегат. Выявить проблемы с термостатом можно следующим образом:
- при правильной работе прибора хорошо виден момент поворота штока. При поломке данный процесс не происходит;
- ремонтировать термостат нет необходимости. Лучше купить новый прибор, который обеспечит в дальнейшем надежную работу всей отопительной системы.
Заключение
Рассмотрев основные проблемные моменты, из-за которых теплый пол может не работать, следует отметить ряд общих факторов, оказывающих влияние на эффективность работы отопительного контура.
Вероятной причиной слабого нагрева водяного контура может стать недостаточная мощность нагревательного прибора или большое количество радиаторов отопления, отбирающих в больших количествах теплоноситель из системы.
Система может нормально включиться, однако через определенное время перестать греть. Такое часто случается ввиду наличия в трубопроводе воздушной пробки. Если при удалении воздуха ситуация не улучшилась, значит проблема с монтажом гидроизоляции. Практически в каждом отдельном случае вы сами в состоянии выявить причину недостаточно эффективной работы теплого пола. Грамотные расчеты и соблюдение технологии во время монтажа, позволит вам избежать подобных ситуаций в будущем.
Захламленность жилого помещения, наличие на полу ковров и большого количества мебели существенно снижает теплоотдачу теплого пола. Подключение водяного контура в централизованной системе отопления через батарею, может сказать на ухудшении качества обогрева помещений, как через радиаторы, так и с помощью теплого пола.
Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.
- неисправность терморегулятора
- выход из строя температурного датчика
- повреждение кабеля
Ошибки при монтаже</h2>
Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.
Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.
Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.
Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик. Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.
Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.
Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.
Выход из строя терморегулятора</h2>
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.
Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.
Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
- L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
- L1 и N1 – отходящая нагрузка, греющий кабель или мат
- Sensor – термодатчик
Конечно может быть и другое обозначение клемм:
Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Повреждение и проверка датчика температуры</h2>
Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?
Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.
При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.
Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.
Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.
Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.
Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.
Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?
Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.
Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.
Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно. Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.
Защита от короткого замыкания</h2>
Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.
В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.
Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.
Настройка работы теплого пола с неисправным датчиком</h2>
Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.
Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:
Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.
- перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы
В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.
В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.
А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.
Например, заводские данные термостата – 15кОм при t=25С.
А вот, что показывает тестер при замерах:
Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.
То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С: С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.
Повреждение греющего кабеля и нагревательного мата</h2>
Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.
Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.
В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.
Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.
Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.
Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.
Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.
А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.
И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.
Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.
Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.
Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.
Прожиг кабеля и генератор сигналов</h2>
Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:
- трансформатор для прожига
- эл.магнитный приемник сигналов
- тепловизор
В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:
Порядок такой:
Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.
Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.
- генератором подается сигнал в кабель
- эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.
- тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.
С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.
Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.
Обрыв жилы греющего кабеля</h2>
Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.
Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.
Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.
При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.
Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.
Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.
Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.
Теоретически можно попробовать применить методы поиска проводки под штукатуркой.
В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.
Здесь вы узнаете почему не греет водяной теплый пол: возможные проблемы и их проявление, причина плохой роботы, неравномерное и длинное время нагрева, а также в чем проявляется прорыв.
Несмотря на то, что встроенные системы обогрева и, в частности, водяной теплый пол, считаются наиболее надежными, долговечными, эффективными, рано или поздно можно столкнуться с проблемами.
Изучив их заранее проще определить, почему не работает водяной теплый пол, и принять меры по устранению неисправности.
Возможные проблемы и их проявление
Неисправность в системе водяного теплого пола проявляется в резком снижении уровня комфорта в помещении.
Это ощущается физически:
- Наиболее часто не происходит нагрева, в комнате становится холодно.
- Реже пользователям приходится столкнуться с чрезмерным нагревом, когда становится невыносимо жарко, а время нагрева водяного теплого пола существенно сокращается. Если вовремя такую неисправность не устранить, могут испортиться напольное покрытие, стяжка и сами трубы.
Возникает вопрос, почему плохо греет водяной теплый пол или вовсе нагрева нет?
Зачастую, подобные проблемы могут возникнуть сразу после монтажа системы при первом пуске. Именно поэтому важно знать требования к вводу теплого водяного пола в эксплуатацию, а также уметь правильно отрегулировать систему.
Чтобы не волноваться, задаваясь вопросом, сколько по времени прогревается водяной теплый пол, стоит придерживаться всех требований технологии монтажа при сооружении «теплого пирога». Одной из возможных причин низкого качества теплоотдачи системы является некачественная теплоизоляция.
Неоценимую помощь в выявлении проблемы могут оказать периодические записи о фиксировании потребления энергии и температуре. Сверяясь с ними, гораздо проще вовремя выявить неисправность.
Почему не греет водяной теплый пол: неисправности и их устранение
Водяное встроенное в пол отопление представляет собой достаточно сложную систему взаимосвязанных компонентов. Если не работает водяной теплый пол, причины могут быть различны.
Прежде всего, необходимо знать основные элементы данного типа отопления:
- Трубы – магистрали, по которым циркулирует теплоноситель, передающий тепло поверхности пола.
- Байпас.
- Циркуляционный насос.
- Коллектор и электроприводы входной группы, служащие для регулирования потока в контурах, а также балансировочный клапан, предназначенный для смешивания нагретой и уже отдавшей тепло воды.
- Термостаты и терморегуляторы, позволяющие регулировать и поддерживать заданную температуру. При поломке возможно как охлаждение, так и критический перегрев системы.
Стоит брать в расчет возможные огрехи в монтаже. Устранить такую неисправность как, например, недостаточное количество утеплителя и высокие теплопотери, будет проблематично, ведь придется поднимать напольное покрытие теплого водяного пола, демонтировать стяжку и трубы.
Также если не греет теплый водяной пол, причины могут крыться в неправильных расчетах при проектировании и, как следствие, неверно подобранных по параметрам компонентах системы. Нередко случается, что для должного нагрева не хватает энергии. В данном случае дело в слабом напряжении сети или недостаточной мощности котла.
Однако рассмотрим наиболее характерные поломки, места и причины их возникновения, а также пути решения проблемы.
Повреждения трубопровода
Прорыв водяного теплого пола проявляется в протечке и нередко резком падении давления в трубах. Течь не только уменьшает количество теплоносителя в системе, но и чревата разрушением пола, затоплением соседей и порчей имущества.
Если теплый водяной пол стал плохо греть, и заподозрена протечка, то первым делом необходимо осмотреть поверхность и стыки напольного покрытия. Мокрые пятна могут отсутствовать. Тогда следует воспользоваться тепловизором.

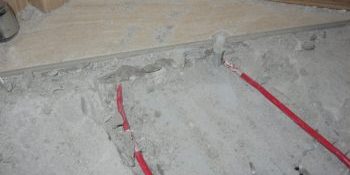

После определения места протечки нужно аккуратно локально демонтировать напольное покрытие и стяжку. Метод устранения течи сводится к иссечению поврежденного участка трубы и замене его на новый, целый. Технология же зависит от типа используемых труб.
Перед демонтажом покрытия и иссечение трубы, необходимо сначала перекрыть подачу теплоносителя в контур (на коллекторе), после чего полностью слить из контура воду. После ремонта контур запускается. Обязательной является проверка спайки или соединения на герметичность.
Перед тем как прогревать водяной теплый пол, необходимо его обезвоздушить.
Неравномерность нагрева
В случаях, когда плохо греет водяной теплый пол, причины могут крыться в неравномерности распределения теплоносителя в контурах. Обусловлено это тем, что контуры, как правило, имеют различную длину. Если скорость подачи воды на коллекторе в каждую петлю одинакова, то для прохождения более длинного контура теплоносителю потребуется больше времени. Соответственно, в таких петлях вода быстрее остывает.
В таком случае решить вопрос почему не прогревается теплый водяной пол позволит регулировка подачи теплоносителя на коллекторе в каждый контур. Необходимо проверить и настроить уровни электроприводов подающих клапанов.
При этом придется запастись терпением, ведь то, за какое время прогревается водяной теплый пол, зависит от многих факторов (устройство и толщина «теплого пирога», температура и интенсивность подачи воды, температура за окнами, материал напольного покрытия, какой мощности выбран нагреватель для теплого водяного пола и т. д.).
Облегчить контроль и регулировку помогут средства автоматизации, а именно температурные датчики и сервоприводы на клапанах коллектора, подключенные к наружному терморегулятору – анализатору, посылающему команды на коллектор для регулировки подачи воды в петли.
Неисправности электрооборудования
Почему не греется теплый водяной пол, если протечки нет? Учитывая то, что некоторые элементы системы для функционирования требуют питания от электросети, можно предположить, что причина неприятности кроется именно в них.
Распространенной поломкой представляется выход из строя циркуляционного насоса и термостата, расположенного в смесительном узле коллектора. Необходимо проверить, поступает ли на них напряжение. Сделать это можно мультиметром или индикаторной отверткой. В принципе, неработоспособность насоса можно определить и по отсутствию какого бы то ни было шума.
После общей проверки термостата, если проблема не выявлена, необходимо проверить сопротивление каждой его клеммы. Вполне возможно, что вышли из строя датчики температуры. А потому рекомендуется регулярно проверять их работоспособность.
Если самостоятельно не удалось обнаружить почему не греет водяной теплый пол, при этом ничего более не вызвало подозрений, лучше обратиться за помощью к специалисту.
Заключение
Задаваясь вопросом, как долго нагревается водяной теплый пол, не стоит рассчитывать на моментальный отклик системы, ведь такое отопление инертно. Тем не менее, слишком долгое ожидание дает повод заподозрить неисправность, устранить которую можно своими руками.
Теплые полы все чаще применяются для обогрева жилых и производственных помещений. Это целая система, состоящая из теплоносителя, терморегулятора и датчиков тепла. Ситуация, когда не работает теплый пол, доставляет владельцам множество неприятных моментов. Зная причины поломки, устранить ее не составит труда. Многие мастера могут сделать это самостоятельно.
Стремление человека к комфорту – двигатель прогресса. Все большее количество людей, чтобы обустроить свой дом, применяют для создания теплой атмосферы подогретый пол. Однако техника имеет свойства ломаться, и иногда не греет теплый пол. Существует ряд основных неисправностей, которые следует проверить при недостаточном нагреве или полном отсутствии такового.
Виды полов
Существуют три различные конструкции теплых полов. Они отличаются применяемым теплоносителем, а, следовательно, состоят из различных элементов:
- Водяные полы. Представляют собой металлополимерные трубы, залитые бетонной подушкой. Теплоносителем является вода, нагреваемая котлом или подаваемая в систему центрального отопления.
- Электрические полы. Основным нагревательным элементом является электрический кабель. Он монтируется в пол, нагрев его регулируется при помощи термостата.
- Инфракрасные пленочные покрытия. Это тоже электрические сопротивления, смонтированные в специальном пленочном покрытии. Имеют заводское исполнение. Включается в сеть и регулируется терморегулятором. Наиболее модернизированы и адаптированы под любое покрытие.
В зависимости от применяемого типа оборудования, могут отличаться причины, почему теплый пол не греет. Каждый конкретный ремонт теплого пола может зависеть от работы узлов, из которых состоит система. Однако существуют общие причины не удовлетворительной работы различных видов полов.
Неполадки электрических полов
Электрический теплый пол состоит из греющего кабеля и терморегулятора. Следовательно, почему не работает система, зависит от их правильного функционирования.
- Если теплый пол перестал греть, возможно, во время заливки стяжки или при укладке был поврежден греющий кабель. Для проверки целостности необходимо отключить клеммы со стороны терморегулятора и померить напряжение между греющими жилами. Расхождение с паспортными данными не должны превышать 5%.
Вмонтированный кабель починить или заменить нельзя. Нужно переделывать весь пол заново.
- Отключение термодатчика при слабом нагревании пола свидетельствует о неправильном монтаже. Датчик или касается кабеля, или близко к нему находится. Температура полов может отличаться от заданной не более, чем на два градуса. Измерить ее можно при помощи специального градусника.
- Терморегулятор или термодатчик могут быть неисправны. Нужно сначала убедиться в надежности клеммного соединения элементов цепи. Затем измеряется напряжение на выходе, оно должно равняться напряжению питания. Определив неисправность, поломанный узел заменяют.
Некоторые современные цифровые терморегуляторы сообщают о неисправностях надписью на дисплее.
- Теплый пол может слабо греть из-за неправильно рассчитанной мощности. Необходимый минимум 150 Вт/м². При самостоятельном монтаже лучше иметь некоторый запас мощности. Надежнее выполнить расчет при помощи специалистов. При расчете учитывается площадь помещения, климатические условия, напряжение в питающей сети.
Напряжение сети в нашей стране 220 В, а в Европе – 230 В. Поэтому мощность импортных систем может быть значительно ниже.
Может быть интересно
- При падении напряжения в сети или просто низких его показателях, мощность теплого пола понижается значительно. В этом случае поможет стабилизатор напряжения. Лучше всего включать стабилизатор для всего дома.
Для такой системы можно сделать ремонт теплого пола своими руками, не прибегая к помощи специалистов. Нужны только элементарные знания в электротехнике и определенные измерительные приборы.
Неисправности водяных полов
Основные причины, по которым плохо работает водяной теплый пол, случаются по вине недочетов во время монтажа. Недостаточный нагрев может быть из-за низкой мощности котла или неправильной работы водяного насоса.
- При отсутствии тепла или неправильном прогреве системы необходимо в первую очередь убедиться в правильности работы контура. Все краны на распределительном щитке должны быть открыты. Ремонт водяного теплого пола необходимо начинать с его осмотра.
При открытом положении все тумблеры поворачиваются вдоль труб.
- Работающий циркуляционный насос слегка вибрирует и создает небольшой шум. При наличии питания и отсутствии признаков работы, вышедший из строя насос легко заменяется новым.
- Система может не включиться при попадании в нее воздуха. С этой проблемой можно справиться при помощи специалистов по ремонту.
- При низкой мощности котла тепла может не хватать для качественного обогрева полов. Необходимо установить котел с запасом мощности или отключить часть отопления (в комнатах, не использующихся в данный период).
- Если пол прогревается местами, неправильно выполнена пароизоляция. Ее придется переделывать. Некачественная пароизоляция приводит к повышению сырости в помещении и образованию плесени, что очень вредно для здоровья.
Инфракрасное покрытие
Инфракрасные пленочные полы являются самым модернизированным способом обогрева. Однако при их монтаже тоже могут возникнуть определенные нюансы.
- Подключение системы к сети осуществляется проводами, прикрепленными к медной шине, идущей по всему краю пленки. Они соединяются при помощи зажимов. При недостаточном контакте происходит окисление металла. Постепенно цепь обрывается, и пол может переставать греться. Для исправления ситуации контакт необходимо заменить и надежно закрепить.
- Пленочные полы регулируют степень нагрева при помощи терморегулятора. Соответственно выход его из строя приводит к неправильной работе полов. Это легко ремонтируемый узел.
- При ухудшении качества отопления проверка теплого пола производится измерением потребляемым устройством тока. Отклонение от заданного в паспорте более 10% свидетельствует о поломке нагревательных элементов. Поломанную ленту можно только заменить. Временно можно добавить температуру нагрева оставшихся элементов при помощи терморегулятора. Однако это временная мера.
Существует ряд причин поломки, присущих всем видам полов:
- Изначально необходимо проверить правильность подключения теплого пола непосредственно к сети. Только убедившись в наличии входного напряжения можно дальше искать поломку.
- Основной причиной теплопотерь является маленький слой или полное отсутствие теплоизоляции. Тепло уходит вниз (греет соседей или землю), а не греет пол. Необходимо при монтаже учитывать условия работы полов.
- Измерив сопротивление теплого пола, можно легко посчитать его мощность. Сравнив расчетную величину с паспортной, можно с уверенностью сказать о наличии коротких замыканий и повреждений изоляции (мощность больше паспортной) или обрывах кабеля (мощность меньше).
Починить кабельный пол практически невозможно, для пленочного – можно найти место неисправности, ремонтники смогут ее починить.
- Иногда к теплым полам предъявляются завышенные требования. Теплые полы не являются элементами обогрева как радиаторы или масляные электрообогреватели.
Перед тем как проверить теплый пол, необходимо учесть, что для качественного прогревания нужно от трех до шести часов, в зависимости от толщины покрытия. Только по истечении этого времени можно замерять температуру и говорить о качестве работы.
Теплый пол считается низкотемпературным обогревателем. Максимальная температура поверхности составляет 30°С. При более высокой температуре может испортиться напольное покрытие (ламинат, паркет).
Если покрытие позволяет, то необходимо ставить два датчика тепла. Внешний – для контроля за температурой воздуха в помещении, а внутренний – регулирующий непосредственно температуру полов. Первый датчик будет включаться при остывании воздуха в комнате, а второй – не даст полам нагреться слишком сильно.
При использовании двух датчиков тепла нагревание в комнате происходит эффективнее
Видео
Если вновь установленный теплый пол не функционирует или плохо греет, необходимо разобраться с причинами поломки, затем отремонтировать их самостоятельно или с помощью специалистов. Тогда в любые холода в доме будет тепло и уют.
<index>
Комфортные условия проживания во многом ассоциируются с теплом. Однако даже бережное отношение к отопительной системе не гарантирует стабильный нагрев напольного покрытия. У некоторых не работает теплый пол из-за неправильно выполненного монтажа или воздействия, полученного при эксплуатации. В такой ситуации придется установить причину отказа, а затем устранить появившуюся неисправность.
Виды теплых полов
Теплые полы условно делят на три группы в зависимости от используемых теплопередающих элементов:
- Водяные;
- Электрические;
- Инфракрасные.
Водяной пол передает тепло непосредственно бетонной поверхности от металлополимерных труб, внутри которых протекает горячий теплоноситель. Чтобы система функционировала, водяной контур подключают к центральному отоплению или подогревают теплоноситель при помощи котла.
В электрической системе в роли нагревательного элемента выступает изолированный кабель, укладываемый по заданной схеме на нагреваемую поверхность. Это может быть и длинномерное изделие, и уже готовые маты, в которых кабель изначально уложен с определенным шагом. Для поддержания требуемого температурного режима эксплуатации система оснащается термостатом.
Инфракрасные модели относятся к числу прогрессивных. Их допускается укладывать практически под любые виды напольного покрытия. По мнению врачей, создаваемое инфракрасное излучение оказывает благотворное влияние на здоровье человека.
Внимание! У каждого вида теплого пола свои особенности. Причины отказа в каждом конкретном случае устанавливаются индивидуально в зависимости от принципа работы системы.
Неисправности водяного пола
Если пол плохо греет, основания для этого могут быть различными. Владельцы обычно винят производителей оборудования, говоря, что стали обладателем бракованного изделия. На самом деле отказ нередко происходит из-за неправильно выполненных монтажа. Допущенные при этом ошибки становятся причиной отказа или нестабильной работы конструкции.
Потеря работоспособности водяного пола связана с несколькими моментами. Случается, что пол перестал работать из-за неисправности водяного контура. В такой ситуации сначала внимательно осмотрите распределительный щиток. Внутри него находятся тумблеры, отвечающие за подачу теплоносителя внутрь отопительного контура. Если монтаж выполнен по правилам, тумблеры в открытом положении повернуты вдоль труб.
Еще одной причиной, по которой перестает работать подогрев, становится отказ циркуляционного насоса. Если все нормально, при работе слышен незначительный шум и чувствуется слабая вибрация. Если со стороны оборудования не слышно звуков, а электроснабжение дома не вызывает нареканий, значит, насос придется отнести в ремонт или заменить на новый.
Если не греет относительно недавно смонтированный теплый водяной пол, возможно завоздушивание водяного контура. Попадание воздуха внутрь труб не дает теплоносителю свободно циркулировать. В результате напольное покрытие не прогревается должным образом. Справиться с завоздушиванием водяного контура сложно. В такой ситуации придется пригласить мастера.
Если подогрев работает, но напольное покрытие не прогревается до желаемого уровня, то стоит проверить соответствие мощности котла паспортным данным. Возможно, потребуется выполнение профилактического ремонта с очисткой основных узлов. Дополнительно удостоверьтесь в работоспособности термодатчиков.
Низкая температура у напольной поверхности может оказаться и из-за недостаточной толщины теплоизоляционного слоя. В этом случае большой процент вырабатываемого тепла уходит вниз, вместо того, чтобы подниматься. А установленное оборудование и водяной контур изначально не рассчитаны на такие теплопотери. Исправить ситуацию придется путем переделывания системы для увеличения толщины монтируемого слоя, либо путем установки в помещении дополнительных источников тепла.
Неравномерный прогрев напольного покрытия может быть спровоцирован формированием некачественного слоя пароизоляции либо ее отсутствием. В такой ситуации, вместо обогрева помещения, происходит осушение. Установка дополнительных источников тепла только усугубит ситуацию, так как высокая температура настила и повышенная влажность неизбежно приведут к появлению плесени.
Отказ кабельного пола
Возможных причин, почему кабельный пол не такой тёплый, как хотелось бы, множество. Если конструкция смонтирована сравнительно недавно, такое негативное явление связано с неправильным выбором кабеля. Его тип, мощность, сопротивление изоляции могут оказаться неподходящими для конкретной напольной поверхности. В зарубежных сетях напряжение составляет 230 В, а в отечественных – 220. Если этот факт не учтен при выборе – потеря мощности становится очевидной.
Внимание! Неправильно выбирают кабель люди, выполняющие ремонт собственными силами. Чтобы этого не произошло, стоит обратиться за советом к профессионалам.
Если элементы выбраны правильно, нестабильная работа пола может быть спровоцирована неправильным монтажом. Если терморегулятор отключается при слабом нагреве, можно смело говорить о неправильно выполненном монтаже термодатчика: он находится слишком близко к кабелю или вообще соприкасается с ним.
Еще одним основанием, почему не греет теплый пол, становится механическое повреждение кабеля. В такой ситуации убедитесь в его целостности. Иногда при заливке стяжки кабель повреждается, нагрев перестает функционировать. Чтобы проверить его целостность, проделайте следующее:
- выключите терморегулятор;
- Отсоедините кабель;
- Замерьте сопротивление между греющими жилами. Полученное значение сравните с паспортными данными. Допустимое отклонение составляет 5%. Если результаты не совпадают, значит, есть механические повреждения.
Иногда случаются ситуации, что пол перестал греть, потому что из строя вышел температурный датчик или отказал терморегулятор. Для начала проверьте, насколько плотно элементы соединены между собой. Если с местом соединения все нормально, проверьте напряжение на выводе кабеля. Оно должно соотноситься с напряжением питания. Если отмечены отклонения, приборы придется заменить. Если монтаж выполнен правильно, замена температурного датчика и терморегулятора не вызовет сложностей.
Слабо нагретыми полы могут оказаться и при низком напряжении. Если энергоснабжение конкретного дома нестабильно, мощности может оказаться недостаточно, чтобы прогреть всю полезную площадь. В такой ситуации стоит воспользоваться специальным прибором – стабилизатором напряжения. Он поможет поддерживать напряжение в сети на требуемом уровне.
Совет! Если есть вероятность того, что напряжение в сети будет постоянно низким, стоит изначально приобрести кабель с большей удельной мощностью.
Отказ инфракрасного пола
Низкая температура напольного покрытия возникает из-за следующих причин:
- Плохого контакта в электрической цепи. Для подключения пленки к электропитанию используются кабели, подводимые к медной шине, расположенной вдоль края. Соединение выполняется с помощью специального зажима. Если обжим контакта недостаточен, напольное покрытие нагреваться не будет. Следствием плохого контакта может оказаться окисление металла. Восстановив контакт, вы вернете работоспособность конструкции;
- Отказ терморегулятора, происходящий из-за поломки или отсутствие питания. Установить это можно путем измерения напряжения;
- Неправильная эксплуатация. Если изначально система планировалась как дополнительная, она не сможет работать как основная, потому что терморегулятор будет установлен неправильно. При монтаже основной системы монтируется внешний термодатчик, которые реагирует на температуру напольного покрытия. При ее уменьшении прибор сработает, и температура повысится.
Если не работает теплый пол – не стоит отчаиваться. Можно вернуть ему работоспособность, предварительно установив причину. При определении условий отказа учитывайте конструктивные особенности и принцип работы самой отопительной системы. Если у водяного пола выйти из строя могут одни элементы, то у электрического – совсем другие.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Используемые источники:
- https://znatoktepla.ru/teplyj-pol/pochemu-ne-greet-teplyj-pol.html
- https://domikelectrica.ru/pochemu-ne-greet-ili-ploxo-slabo-greet-teplyj-pol/
- http://netholodu.com/teplyj-pol/vodyanoj/neispravnosti.html
- https://teplota.guru/teploizolyatsiya/ne-greet-teplyj-pol.html
- https://laminatepol.ru/18434-ne-greyut-teplyie-polyi.html
