Cхема подключения циркуляционного насоса к электросети

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

• обратный клапан. Без него работа насоса под давлением будет неполноценной;
• фильтр глубокой очистки;
• запорная арматура;
• байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
• специальные ключи для установки.

Совет 4 Как установить насос на отопление

• — герметик;
• — резиновые или силиконовые прокладки;
• — набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей.

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

• — настенный котел для теплых полов;
• — коллекторный шкаф;
• — запорные вентили;
• — компрессионные фитинги;
• — циркуляционный насос;
• — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

• Монтаж водяного теплого пола
• как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

1. Заменить все трубы отопления, установив трубы большего диаметра;
2. Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

• Прогрев отопительных приборов будет более равномерный;
• Контур системы отопления значительно расшириться;
• Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания».  Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

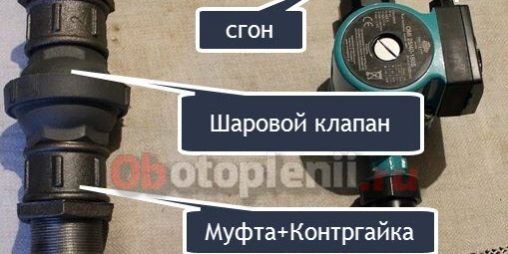

Из материалов понадобится:

• Сам насос;
• Соединительные фитинги для врезки насоса;
• Обратный клапан или вентиль байпас;
• Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
• Фильтр грубой очистки;
• Муфта соединительная с контргайкой;
• Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

• Разводной и гаечные ключи нужного размера;
• Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

• Уменьшить износ и увеличить срок эксплуатации ротора насоса;
• Избежать закипания котла из-за вытягивания воздуха из котла насосом;
• Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

• При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
• Если необходимо, проведите чистку труб отопления;

• На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

• Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

• Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
• Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
• Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

• При сборке придерживаемся схемы;

• После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

• Через розетку с заземляющим контактом и степенью защиты IP44;
• Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен правильным подбором мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после блока безопасности и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на байпасе, а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть правильно установлено на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство дифференциального автомата;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса – ваш опыт будет полезен многим читателям.

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме —  ЗДЕСЬ  (ссылка откроется в новом  окне).



Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце.Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

Общий принцип подключения насоса через ИБП следующий, питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 38425 раз Наверх

• Вы здесь:
• Главная /
• Инструкции

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Содержание:

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

• непосредственное подключение в электросеть 220 В;
• подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

—> Используемые источники:

• https://vse-otoplenie.ru/podklucenie-vodanogo-nasosa-k-elektricestvu
• https://obotoplenii.ru/montazh-otopleniya/ustanovka-tsirkulyatsionnogo-nasosa-svoimi-rukami-instruktsiya-podklyuchenie-foto-rabot
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/sxema-podklyucheniya-nasosa-otopleniya.html
• https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti
• https://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html
