Спрос на буржуйки был велик всегда. Они активно применяются для обогрева домов, бань, теплиц, дач. Отопление гаража буржуйкой также достаточно популярный метод обогрева. Тем более что подобная печь может изготавливаться в заводских условиях или же самостоятельно, из подручных материалов. Существует множество модификаций этой печи. Одной из наиболее эффективных является буржуйка с установленными батареями.
Конструкция системы
Буржуйку можно достаточно просто изготовить самостоятельно. Для этой цели отлично подходят отработанные газовые баллоны и огнетушители, бидоны, металлические бочки. Можно сварить буржуйку из стальных листов. Чаще всего она бывает прямоугольной, цилиндрической или какой-либо другой формы.
Конструкция буржуйки следующая:
- топка;
- дымовая труба;
- зольник;
- колосниковая решетка;
- дымоход.
Внимание: Размеры отверстия топки, зависят от применяемого топлива. Если используются дрова-отверстие должно быть широким, если же в качестве топлива применяются брикеты или уголь, размеры отверстия значительно меньше. Главным тут является возможность свободно укладывать в топку применяемое топливо.
Читайте также: водяное отопление в гараже своими руками.
Применяя буржуйку для обогрева гаража следует помнить, что она при неправильной эксплуатации способна стать причиной пожара. Чтобы этого избежать ее требуется устанавливать на стальной лист нужного размера или любое другое покрытие невосприимчивое к огню и большой температуре. Дымовая труба должна иметь искроулавливатель.

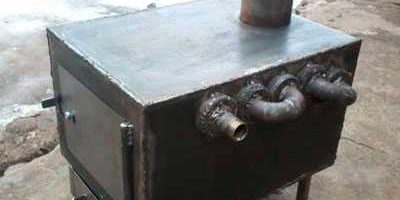

Чтобы добиться более качественного обогрева помещения, в нашем случае гаража, буржуйка может быть подсоединена к водяному контуру. В этом случае, она должна быть дополнительно укомплектована водяным баком и трубами. Как было доказано на практике, буржуйка с батареями, позволяет значительно быстрее и лучше обогреть гараж, даже в сильные морозы. Но чтобы сделать подобную отопительную систему, следует добиться хорошей циркуляции в ней воды.
Водяной контур может устанавливаться одновременно с буржуйкой или же немного позже. Циркуляция воды в отопительной системе может быть принудительной (с применением насоса) или естественной.
Достоинства
Буржуйка с батареей имеет многочисленные достоинства, делающие ее популярной для обогрева гаражей. Среди плюсов, можно выделить следующие:
- Доступность топлива – буржуйка способна работать на дровах, брикетах, угле, торфе и т.д. Стоимость всех этих видов топлива небольшая и они доступны практически каждому.
- Экономия – благодаря низкой себестоимости буржуйки с водяным контуром по сравнению с остальными системами отопления, она позволяет неплохо сэкономить, в то же время давая возможность эффективно обогреть помещение.
Кроме того, так как размеры буржуйки небольшие, в гараже можно без особых проблем отыскать место для ее монтажа.
Внимание: Буржуйка, если вы ее делаете самостоятельно, а не покупаете уже готовой, должна изготовляться из качественных, долговечных материалов. Лучше всего для этой цели подходит сталь, толщиной не менее 3 миллиметров.
Изготовление буржуйки с водяным контуром состоит из нескольких этапов. Первый и очень важный – подготовка чертежа. Чтобы его сделать, вначале следует определиться с тем местом где будет установлена печь, снять все нужные замеры и перенести их на чертеж.
Фундамент
Чаще всего буржуйка в гараже устанавливается на металлический лист. Но в некоторых случаях для нее может делаться фундамент. Эта операция производится в следующем порядке:
- Разбираем основание пола и делаем прямоугольный котлован глубиной 40-50 сантиметров.
- Засыпаем дно ямы слой песка, мелкой кирпичной крошки или щебня.
- Заливаем забученное дно цементом. Производя эту процедуру, следует проверять горизонтальность с помощью уровня.
- Ожидаем пока цемент полностью высохнет, после чего укладываем несколько слоев рубероида. Он выполняет функцию гидроизолятора и защищает буржуйку от влаги, которая способна просачиваться из почвы.
После того как фундамент готов, можно приступать к следующему этапу – изготовлению буржуйки.
Читайте также — обзор печей для обогрева гаража.
Изготовление
Сделать буржуйку вовсе не сложно. Ко дну печи следует приварить две боковых и одну заднюю стенку. При этом учитывайте, что нижняя ее часть должна находиться на расстоянии не менее 30 сантиметров от поверхности пола. Этого можно добиться, приварив к ней металлические ножки. Хотя если пол сделан из негорючих материалов, выполнять это условие необязательно. Все элементы конструкции должны соединяться между собой под углом 90 градусов. Соединение производится сварочным аппаратом.
Покончив с этим, можно переходить к созданию перегородки между топкой и поддувалом. Она обязательно должна иметь отверстие для извлечения золы. Она должна находиться от стен на расстоянии примерно 5 сантиметров. Размер проема поддувала должен быть на 3 сантиметра меньше, чем размер самого поддувала.
Далее, следует приварить переднюю часть буржуйки, в которой должны быть заблаговременно сделаны дверные проемы с навесами. Окончив с этим, можно переходить к монтажу дверцы с задвижкой.
Сделав все описанное выше, следует внимательно осмотреть все сварные швы.
Внимание: Если обнаружатся какие-либо дефекты, их следует сразу устранить. В том случае, если все в порядке, можно приваривать верхнюю часть буржуйки и подсоединять к ней дымоотвод.
Водяной контур
При изготовлении буржуйки, следует уделить достаточное внимание водяному контуру. Главное в нем – теплоноситель. Он должен устанавливаться в топке печи, после чего подключаться к водяному контуру. Его конструкция может быть самой разной. Обычно для его изготовления используют лист стали толщиной 3-5 миллиметров. Можно его сделать и из стальных полых труб. Но учтите, подобные стальные конструкции, имеют небольшую площадь нагрева.
В состав водяного контура входит:
- расширительный бак;
- теплоноситель;
- стальные, чугунные или какие-либо другие трубы;
- радиаторы.
Из инструментов вам потребуется болгарка, сверло, сварочный аппарат и молоток.
Запустив эту систему обогрева, вода, которая будет нагреваться в теплоносители, будет поступать по трубам в батареи, установленные в гараже. После того как вода остынет, она снова будет возвращаться в теплоноситель. Это позволяет гарантировать качественное и надежное отопление вашего гаража своими руками. Буржуйка с батареей позволит обогреть его даже в сильные морозы.
Установка системы водяного отопления
Монтаж водяных контуров не занимает много времени и сил. К буржуйке при помощи труб подсоединяются радиаторы. При их соединении следует учитывать из какого материала они изготовлены.
Радиаторы подвешиваются на кронштейны, после чего к ним должны подводиться трубы, которые необходимо располагать на расстоянии от стены 2-5 сантиметров, а от пола 10-15 сантиметров.
Монтаж производится в следующем порядке:
- На стенах отмечаются места установки кронштейнов.
- Просверливаются для них отверстия.
- Кронштейны закрепляются на стене. При этом должна соблюдаться вертикальность.
- Радиатор собирается и вешается с помощью кронштейнов на стену.
- Устанавливается подводящая и отводящая труба.
На входе и выходе следует установить регулирующую и запорную фурнитуру. Последняя необходима для перекрытия поступления воды. Также на входе и выходе рекомендуется монтировать термодатчики. Должен быть установлен и расширительный бак. Он требуется на тот случай, если в системе произойдет внезапное закипание воды.
После того как вся отопительная система установлена, следует проверить ее работоспособность.
Внимание: При этом следует внимательно следить за температурным режимом в буржуйке и возможными утечками.
После того как система отопления в гараже от буржуйки с водяным контуром будет создана, вы обеспечите его качественный обогрев в любую погоду. Вся система может быть изготовлена и монтирована самостоятельно. Это не займет много времени и сил.
<index>
В зимнее время устанавливается буржуйка в гараж. Она быстро прогревает помещение любого размера, равномерно распределяя тепло. Существуют и другие положительные стороны обогревательного прибора. Сделать буржуйку можно своими руками, подготовив необходимый материал и инструмент. Чтобы изделие прослужило долго, важно правильно использовать и ухаживать за всеми деталями.
Плюсы и минусы использования буржуек для отопления
Буржуйка характеризуется целым списком положительных качеств:
- с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
- для прогревания пространства достаточно 30 минут;
- в каком бы углу не находился прибор, равномерно разогревается любой уголок;
- экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
- сделать можно из подручных материалов;
- устройство простое в эксплуатации;
- для установки не требуется больших материальных затрат.
Но, как и у любого другого приспособления, имеются отрицательные стороны:
- необходимо продумать систему дымохода;
- для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
- металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.
Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.
Подготовительные работы
Подготовительные работы предполагают:
- определение размеров будущего устройства;
- выбор материала;
- место расположения прибора.
Только после этого приступают к основным работам.
Чертежи и размеры
Каждый элемент конструкции предварительно продумывают, определяясь с размерами:
- Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки. Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
- Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
- Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
- Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).
Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.
Необходимые материалы и инструменты
Для изготовления обогревательного прибора пригодятся следующие инструменты:
- болгарка;
- сварочный аппарат;
- кувалда;
- наждачная бумага;
- зубило;
- сантиметровая рулетка, маркер;
- перфоратор.
Чтобы сделать буржуйку, часто используют подручные материалы. Это может быть пустой газовый баллон, металлическая бочка, молочный баллон. Простым вариантом является выкладывание устройства из кирпича.
Выбор топлива
Размер буржуйки может быть самым различным, но механизм работы у всех аналогичный. В топку укладывается материал для сгорания.
Самым дешевым вариантом считается прогрев помещения на дровах:
- В топке буржуйки укладывают поленья клеткой или рядами.
- Затем в самый нижний ряд кладут щепки или бумагу для разжигания поленьев.
- Дверцу закрывают и с помощью поддува регулируют интенсивность горения.
- Дровяное топливо тлеет в течение нескольких часов, поэтому помещение прогревается полностью и надолго.
При установке некоторых моделей буржуек разрешено использование в качестве топлива отработанного масла.
Пошаговая инструкция изготовления своими руками
Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.
Классическая из кирпича
Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:
- Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
- Первые два кирпичных ряда укладывают горизонтально.
- Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
- На уровне с 3 по 6 ряд формируют пространство для закладки дров.
- Затем несколько рядов выполняют в горизонтальной кладке.
- Девятый, последний ряд, выкладывают ребром.
- На последнем этапе устанавливают дымоход и дверцы.
Важно обеспечить поступление свежего воздуха в помещение, необходимое для лучшего горения топлива в буржуйке.
Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.
Из молочного бидона
Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:
- подготавливают и очищают емкость (она служит основой для топки);
- проделывают отверстие для топки;
- когда будут приварены петли, устанавливают дверцу;
- ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
- внутрь бидона устанавливают колосник, который делают из проволоки;
- на последнем этапе приваривают дымоход.
Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.
Из газового баллона
На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:
- С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
- Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
- Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
- По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
- На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.
Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.
Технология эксплуатации
Во время пользования буржуйкой следует соблюдать важные правила:
- соблюдают безопасное расстояние между печкой и стенами;
- дымоход выводить нужно только на улицу;
- место, где труба выходит наружу, замазывают растворами;
- рядом с прибором рекомендовано поставить ящик с песком и повесить огнетушитель.
Эти рекомендации позволят увеличить срок службы печки и повысить безопасность.
Безопасная установка отопительного прибора
Крайне важно руководствоваться правилами пожарной безопасности при установке буржуйки. Лучшим местом является дальний угол помещения, противоположный воротам. Дымоход выводят только на улицу.
Нельзя ставить буржуйку вблизи автомобиля. Минимальное расстояние должно составлять 1,5 метра. По бокам и спереди конструкции лучше всего уложить стенку из кирпича. Это не только обеспечит безопасность, но и увеличит коэффициент полезного действия печи.
Если стены гаража сделаны из дерева, то печку устанавливают на некотором расстоянии. Саму стену вблизи прибора покрывают металлическим листом или бетонируют. Правильно будет у основания печки прикрепить металлический лист.
Заготовка отопительного материала
Популярным топливом для буржуйки являются дрова. Их нужно хорошенько просушить и распилить. Размер дров должен быть приблизительно 25 см. Хранят дрова в сухом, проветриваемом помещении, защищенном от осадков. Хорошо прогревает помещение дуб, береза, яблоня, вишня. Не стоит использовать ель, сосну. Они дают мало тепла и образуют во время сгорания много сажи.
Чистка печи
Печь следует периодически чистить, чтобы в дымоходе не скапливалась грязь и сажа. Для работ приобретают специальный ершик для дымоходов. Но можно приспособление сделать самостоятельно. На конце палки закрепляют щетку с жесткими щетинами:
- Перед началом работы прикрывают ветошью отверстие в топку.
- Первоначально делают несколько движений в дымоходе.
- Затем достают весь накопившийся мусор.
Все действия проводят аккуратно, чтобы не повредить поверхность конструкции.
Способы улучшения теплоотдачи и КПД печи
Чтобы сделать больше КПД обогревательного устройства, нужно увеличить теплопроводящую поверхность. С этой целью устанавливают теплообменник. Конструкцию размещают там, откуда больше всего исходит тепло.
</index>Поделиться ссылкой:
Печка-буржуйка — эта небольшое металлическое приспособление для сжигания дров или другого топлива. Появилась она в России в конце XIX века.
И тогда ей пользовались как для отопления домов, так и для обогрева городских квартир.
С появлением центрального отопления печка-буржуйка потеряла свою популярность и сейчас её используют в основном для обогрева небольших дачных домиков или гаражей.
Скрыть содержание
Печь для гаража: плюсы и минусы использования буржуйки
Плюсы:
- Доступная цена.
Разнообразие моделей такого вида печей на рынке, позволяет выбрать не дорогой экземпляр и значительно сэкономить средства. Например, цена даже самого простого камина будет в несколько раз выше.
Экономичность в использовании.</li>
Расходы на топливо — минимальные. Печь способна отапливать помещение на любых дровах, щепках, опилках, торфе и даже на отработанном масле или лакокрасочных отходах.
Быстрая растопка и обогрев помещения.</li>
Печке в гараж на дровах достаточно 10–15 минут для полного отопления помещения.
При этом нельзя не отметить, что в отличии от каминов печка-буржуйка распределяет тепло равномерно по всему помещению.
КПД до 80%.</li>
Несмотря на свою простоту, печка-буржуйка обладает достаточным коэффициентом полезного действия.
Можно использовать, как плиту.</li>
Новые модели предусматривают удобную варочную панель, на которой можно легко и быстро приготовить простые блюда или подогреть воду.
Печи для гаража на дровах легко транспортируются.</li>
Небольшие размеры такой печки позволяют перевозить её с места на место без особых затруднений.
Надежность и долговечность.</li></ol>
Буржуйка для гаража способна прослужить своему хозяину долгие годы, если при эксплуатации учитывать меры предосторожности.
Минусы:
- Постоянный контроль над работой печки.
В целях пожарной безопасности необходимо всегда быть рядом и следить за работой печки, до тех пор, пока она полностью не остынет.
Запах.</li>
При эксплуатации печки-буржуйки в помещении всегда будет присутствовать запах горения. Вещи и одежда имеют свойство быстро впитывать этот запах, что не всегда приятно.
Печка-буржуйка способна обогревать только небольшие помещения.</li>
Для обогрева коттеджа следует подыскать более эффективный способ отопления, но для небольшого гаража тепла хватит с лихвой.
Чистка дымохода.</li></ol>
Выполнять эту грязную работу владельцу печки придётся раз в 2–3 недели в зависимости от модели печки и величины диаметра трубы.
Следует отметить, что плюсов у печи для отопления гаража гораздо больше, чем минусов, поэтому для небольшого помещения такой вид отопления подойдёт однозначно.
Чем топить?
Наиболее распространенное сырье для отапливания печки-буржуйки это дрова. Этот материал наиболее привычен и удобен в использовании. Единственный нюанс, который необходимо предусмотреть, если вы используете печку буржуйку для обогрева гаража – это место хранения дров.
Выбирая место, где будут сложены поленья, следует учесть:
- что дрова должны постоянно проветриваться;
- сырье для растопки печки должно находиться на безопасном расстоянии от источника открытого огня;
- дрова должны всегда быть сухими;
- если место хранения находится на улице, то поленья следует хранить под навесом, они должны быть укрыты от дождя и непогоды.
Купить или сделать самостоятельно?
Для чего печь для гаража? Изначально, когда такая печка только появилась, она выглядела очень просто, имела много недостатков.
Самый существенный из них: как только топливо прогорало, печь мгновенно остывала.
Сейчас эта проблема решена, на прилавках магазинов стоят печи, которые способны отапливать и сохранять тепло в помещении до 60 квадратных метров.
На таких печках можно готовить простые блюда, греть воду и даже использовать, как элемент украшения интерьера.
Главное, подобрать модель, которая будет отвечать всем необходимым требованиям.
Те, кто не желает тратить денежные средства на покупку печки-буржуйки для обогрева гаража, могут изготовить её самостоятельно. Благо, сделать это достаточно просто. В Интернете можно найти исчерпывающую информацию с пошаговыми инструкциями и подробными схемами.
Меры безопасности, которые необходимо учесть, используя печку на дровах в гараже:
- Нельзя оставлять печь в рабочем состоянии без присмотра.
- Держите легко воспламеняющиеся предметы на безопасном расстоянии от печки.
- Не используйте для обогрева помещения более трех килограмм топлива единовременно.
- Дверца топки всегда должна быть закрыта!
- Не оставляйте детей без присмотра в помещении где топится печь!
- Не трогайте корпус печи, когда она топится.
- При любых, даже самых незначительных неполадках печи, не эксплуатируйте ее.
Дровяная печь для гаража прекрасный бюджетный, демократичный вариант, который можно использовать для обогрева. Она проста в использовании, экономична, при этом обладает достаточным КПД.
Если же деньги нужно сэкономить, при этом мерзнуть в гараже не хочется можно сделать такую печку самостоятельно, потратив на это немного времени.
Какие еще есть обогреватели для гаража? Читайте в статье — здесь.
Полезное видео
Смотрите видео о буржуйке в гараже:
Экономичная дровяная печь для гаража длительного горения своими рукамиКак сделать своими руками печь-буржуйку на дровах для гаража: обогрев, правильная установка и чертежиБуржуйка — дровяная печь для отопления гаража: плюсы и минусыОбогреватели для гаража: газовые инфракрасные, дизельные, на солярке и тепловые пушкиВыбираем самый экономный способ отопления гаража электричеством: обзор электрических приборовСамодельное отопление гаража: как сделать своими руками просто, экономно и безопасно?<index>
Выбор метода обогрева для гаража зависит от продолжительности нахождения в нем в холодное время года, от доступности энергоносителей удобства. Существуют разные способы организации комфортных условий, один из таких является обустройства буржуйки с водяным контуром. Она экономична и эффективна, подойдет почти к любым условиям.
Устройство буржуйки
Хранение автомобиля в зимний период в теплом гараже позволяет избежать множества проблем. Правильный запуск двигателя, чистые стекла, удобство ремонта, обслуживание – всё это значительно увеличивает время эксплуатации машины, сохраняя здоровье, в том числе и владельцу. В теплом помещении кузов надежно защищен от коррозии. Те, кто любит сам чинить и совершенствовать свою машину, знают, что морозные дни резина и металл делаются хрупкими, а ремонт осложняется постоянной поломкой болтов, лопанием пластмассовых деталей. Комфортная температура помогает избежать перечисленных проблем.
Если зимой возникает необходимость проведения ремонта, то в холодном помещении долгое время находиться не получится. Чаще всего обогрев организуется с помощью буржуйки, которая проста в эксплуатации.
Изготавливают ее так:
- прорезаются отверстия в бочке из стали;
- к отверстиям сваркой крепятся трубы и фурнитура.
Для этих конструкций легко обустроить корпус, главное – это организация доработок.
Отопление с помощью буржуйки допускается – она быстро нагревается, отдает тепло. Вполне реально сконструировать печку для отопления гаража самостоятельно при условии наличия небольшого аппарата для сварочных работ.
Иногда в гаражных помещениях складываются печки из кирпичей, но они займут немало места, не смогут обогреть помещение быстрее буржуйки. Название устройства условное, потому что на самом деле в конструкции можно размещать любой топливный материал.
Достоинства и недостатки
Печь, имеющая полость для подогрева, устроена таким образом, чтобы горючие испарения окутывали емкость с каждой стороны. Это помогает поддерживать постоянно высокие температуры. Кроме того, отличительными особенностями буржуйки являются:
- хорошая производительность;
- цена конструирования и использования намного доступнее в сравнении с другими системами обогрева;
- создать печь допустимо из бросовых материалов – это помогает экономить;
- для розжига подходят – уголь, разные растительные отходы, дрова;
- не требуется подключения к источнику электроэнергии;
- функционирование благодаря естественной циркуляции.
Как сделать своими руками
В интернете можно найти большое количество чертежей обыкновенных буржуек. Самыми подходящими для гаражей и универсальными считаются 4 разновидности:
- двухходовая печка, обогревающая на дровах, угле, сваривается из листов металла;
- печка вертикальная, сконструированная из баллона, оставшегося после газа, оснащается воздушным и водяным контуром;
- пиролизное устройство продолжительного горения, выполненное из трубы, баллона, ставится горизонтально;
- капельница на отработке масел.
Водяное отопление в гараже от буржуйки без насоса часто сооружают из керамического кирпича. Этот источник обогрева красиво дополнит не только гараж, но и любой дачный интерьер. Но чаще его все же устанавливают в доме из-за внушительных размеров, длительного прогрева, немобильности.
Характеристики для печи в гараже
Выбрать конструкцию самодельной буржуйки намного проще с учетом таких рекомендаций:
- При нахождении в гараже непродолжительное время требуется быстрый прогрев. Это может обеспечить вертикальная печь на дровах, оснащенная воздушным теплообменником.
- Предшествующий вариант одинаково хорошо подойдет и для больших по площади боксов. Но тогда воздушная камера заменяется контуром, подключенным к регистру отопления.
- Для непрерывного обогрева гаража лучше брать двухходовую буржуйку с дровами или устройство длительного горения. При окончательном выборе обязательно учитывается материал. Двухходовые модели выполняются из баллонов от пропана, а буржуйки продолжительного горения – из листов железа минимум 4 мм толщиной.
- Если для обогрева планируется утилизировать отработанные масла, можно соорудить печь из круглой трубы капельного типа.
Материалы и инструменты
По форме печки бывают:
- квадратными;
- прямоугольными;
- круглыми.
Круглые собирают из бочек металла или труб. Диаметр минимум 30 см, толщина стенок 5 мм.
Прямоугольные или квадратные модели требуют применения листового металла.
Дымоотвод конструируется из трубы самого маленького диаметра – 10 см толщиной 1 мм. Здесь нужно меньшая толщина, так как температура выводимого после топки газа намного меньше, чем в топочном отделении.
Для монтажа требуется комплект инструментов:
- аппарат для сварки;
- жесткая щетка из металлических прутиков;
- молоток;
- болгарка;
- плоскогубцы.
Изготовление буржуйки
Соорудить буржуйку не трудно. Ко дну печи приваривается две боковых стенки и одна сзади. Обязательно учитывается, что нижняя часть располагается на расстоянии меньше 30 см от пола. Для этого снизу крепятся ножки из металла. Но если полы изготовлены из негорючих материалов, то данное условие не является обязательным. Все детали соединяются в единое целое строго под углом 90 градусов. Соединение проводится посредством сварки.
Когда все детали соединены в единое целое, можно начинать формирование перегородки между поддувалом и топкой. В ней обязательно проделываются отверстия, чтобы извлекать золу. Ее ставят на расстоянии по 5 см от каждой стены. Проем поддувала должен оказаться на 3 см меньше по сравнению с поддувалом.
Теперь можно приступать к привариванию передней стороны печки. В ней заранее проделываются проемы с навесами. На них устанавливается дверца с задвижкой.
Когда все указанные действия закончены, следует провести дополнительную проверку сварных швов на надежность. При обнаружении дефектов их требуется незамедлительно устранить. Если все в норме, то можно начинать приваривание верхней части буржуйки, а к ней уже подсоединяется дымоотвод.
Сооружение контура
Основа конструкции буржуйки – теплообменник. Его конструируют из разных материалов –листов стали, полых труб. Кроме теплообменника для формирования буржуйки потребуются:
- радиаторы;
- трубы;
- листы металла;
- корпус печки.
Всю работу можно значительно упростить, если заранее сделать чертеж и схематичный эскиз будущей печки, оснащенной контуром.
Система монтируется последовательно:
- В верхней части основания делают два отверстия – через одно вода поступает, через другое уходит обратно.
- Из металла, других подручных материалов оборудуется бак под воду – он займет максимально места в отличие от топки, зольника. В баке дополнительно проделываются отверстия под патрубки, потом он монтируется за топкой. Пространство обязательно ограничивается листом металла.
- Проводится установка разводки под трубы. Устройство бывает однотрубным, двухтрубным и коллекторным.
Конструкция с двумя трубами самая востребованная, ведь она дает возможность менять температуру нагрева с помощью монтируемых кранов. Она обеспечивает равномерный прогрев по сравнению с однотрубными системами. Коллекторная система – слишком сложная, чтобы соорудить ее правильно самостоятельно без помощи профессионалов.
- Реализуется последовательное сцепление патрубков, радиаторов.
Рекомендуется монтировать радиаторы внизу под окнами при наличии таковых. Такой подход помогает усилить теплопроводность буржуйки. Такая печка с трубами под воду обязательно проверяется на наличие дыр, чтобы вода во время работы не вытекала через недостаточно хорошо проветриваемые контуры.
- К подающей линии устанавливается расширительный бак. Он помогает предотвратить попадание холодной воды. Размер – объем жидкости, которая будет циркулировать в системе во время ее работы. Но лучше, когда емкость вмещает на 20% больше этого объема.
- При конструировании строго по инструкции, в соответствии со всеми правилами вода нагревается в теплообменнике, попадает в трубы к радиаторам, стынет, вновь возвращается в теплообменник, чтобы нагреваться.
После сборки всех элементов и проверки работы буржуйки ее допускается покрасить, обложить кирпичом в соответствии с тем, какой вид ей планируется придать.
Эксплуатация
Буржуйка используется с учетом некоторых особенностей:
- Дымоотводный канал обязательно выводится на улицу – через потолок или стену. Запрещено подключать трубу к вентиляции. Зоны пересечения обязательно надежно изолируются с помощью негорючих материалов.
- Современные конструкции печек из металла при правильной сборке могут качественно обогревать одно помещение площадью до 30 квадратных метров. Но при этом гараж должен быть хорошо утепленным.
- Если площадь отопления более 30 м2, организация контура обязательна.
- Когда в помещении стоит буржуйка с контуром, нужно всегда наготове иметь ящик с песком и емкость с водой.
- Следует обустроить отдельное место для хранения дров к печке, так как расход их будет немаленьким.
- Соблюдение всех установок эксплуатации и пожарной безопасности сохранит имущество в целости и сохранности.
Правила ухода
Печка будет служить долгое время, при условии, что хозяева соблюдают правила ухода за оборудованием. К ним относятся:
- Ежедневное открытие сборника конденсата, чтобы сливать из него воду. Он ставится на дымоход.
- Перед тем как начинать отопительный сезон дымоход хорошо прочищается от осевшей застоявшейся в нем сажи при помощи специальных инструментов.
- При эксплуатации корпус печки и труба регулярно осматриваются, чтобы предотвратить проникновение отработанного дыма в гараж.
- Важно постоянно контролировать состояние вытяжки и приточной вентиляции.
Самостоятельное конструирование металлической дровяной буржуйки не только эффективно. При правильном подходе такая печка становится настоящим украшением помещения. Но главное – это следование всем правилам возведения, ухода и эксплуатации.
<center></center>
Заключение
Когда система отопления от буржуйки в гараже создана, можно обеспечить качественный обогрев независимо от погодных условий. Буржуйка с контуром под воду вполне может сооружаться своими руками. Главное соблюдать инструкцию, делать работу не спеша, поэтапно, постоянно проверять печку на предмет брака, своевременно исправляя возникающие ошибки.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
С наступлением холодов автолюбители применяют различные методы для обогрева своих гаражей. У многих из них основным критерием для выбора способа отопления является минимизация затрат на установку отопительной системы и стоимости энергоресурсов для нее.
Почему буржуйка
Использование твердых видов топлива (дрова, пеллеты, уголь) с экономической точки зрения является наиболее выгодным для отопления небольших по площади помещений. Буржуйка обладает хорошей теплоотдачей и эффективна для отопления именно малых площадей. При наличии определенных навыков и умений ее можно сделать самостоятельно своими руками.
Однако, у этой печи есть целый ряд «минусов», к которым относят:
- быстро «сжигает» воздух и не хранит тепло долго, поэтому в гараже должна быть качественная вентиляция;
- теплоотдача происходит только тогда, когда печь «работает», при отсутствии топлива — металл быстро остывает;
- высокая степень пожароопасности — топка печи является источником открытого огня, а корпус — сильно раскаляется при работе;
- нужно дополнительное место для хранения топлива;
- площадь отапливаемого помещения прогревается неравномерно.
Обратите внимание!
Классическая буржуйка представляет собой сваренный из металла прямоугольник, с приваренной к нему трубой-дымоходом.
Некоторые мастера используют в качестве основного корпуса разные металлические «болванки»:
- отработанный газовый баллон;
- молочный бидон;
- бочка или металлическая труба большого диаметра и т. п.
Эффективность отопления гаража буржуйкой можно повысить путем прокладки труб с воздухом внутри печи и его вывода наружу с помощью вентилятора.
Как работает
Внутри отделения для топки, по периметру печи, находится несколько металлических труб в 2-3 ряда. Через них осуществляется нагнетание и забор воздуха при помощи вентилятора. Он располагается на задней части или на одной из сторон печи, в зависимости от размещения воздухозаборных труб. Вентилятор располагается в специальный металлический короб, объединяющий все отверстия от труб.
По законам физики теплоотдача напрямую зависит от размера площади поверхности, отдающей тепловую энергию, поэтому КПД, в данном случае, увеличивается за счет того, что поверхность созданного воздухопровода занимает примерно ½ от общей площади буржуйки.
Когда печь горит — вентилятор нагнетает холодный воздух в трубы. Проходя через них, воздух нагревается и выходит уже горячим, тем самым создавая дополнительное тепло. Также его отдают трубы, поверхность которых тоже раскаляется в процессе топки.
Совет!
Для изготовления буржуйки лучше всего применять металлические листы толщиной от 2 до 4 мм, т. к. более тонкие быстро прогорают под воздействием высоких температур и печь деформируется, толстые же напротив долго разогреваются и меньше отдают тепла.
Чтобы собственноручно создать буржуйку с дополнительным обогревом горячим воздухом, необходимо, в первую очередь знать основные элементы, из которых она состоит:
- камера внутреннего сгорания (топка);
- решетка-колосник — располагается внизу внутри топки, служит для размещения на ней топлива;
- дымоход – труба для отвода дыма;
- ящик для золы — находится под колосником, служит для сбора пепла;
- металлический короб (кожух) — специальное отделение, в котором закрепляется вентилятор для нагнетания воздуха;
- электровентилятор — подойдет любой, размер и мощность зависит от размеров буржуйки и количества труб-воздухозаборников.
Инструментарий, необходимый для изготовления:
- аппарат для сварки;
- рулетка;
- штангенциркуль для измерения диаметра отверстий под трубы и вентилятор;
- круг из наждачной бумаги для шлифования поверхностей;
- дрель;
- болгарка для резки металла;
- тиски и молоток.
Пошаговая инструкция
Согласно чертежам сделать разметка на металлических листах. Болгаркой вырезать заготовки для будущего корпуса печи – 7 прямоугольных листов:
- 6 из них — будущие стены корпуса;
- 1 — короб для вентилятора.
Подготовить от 5 до 10 труб, соответствующих размерам корпуса. Из полученных заготовок сварить прямоугольный корпус, оставляя открытой «лицевую» часть. С помощью дрели в передней и задней стенках корпуса высверлить отверстия для труб, в которые приварить их в 2-3 ряда. Сверху болгаркой вырезать отверстие по диаметру трубы и приварить дымоход.
На этапе, когда основной корпус печи готов, необходимо тщательно проварить стыковочные швы. Из отдельного листа металла, по предварительной разметке сделать короб для вентилятора. В его крышке вырезать отверстие для закрепления вентилятора. Короб приварить к задней стене корпуса, в месте выхода труб.
Вентилятор завернуть в металлическое кольцо, плотно спаять в месте стыка и приварить в отверстие на крышке короба. Из полосы металла и арматур сварить решетку-колосник и разместить в нижней части корпуса. Колосник лучше сделать съемным, т. к. он со временем прогорает.
На лицевой части сделать дверцу для топки с петлями, после этого корпус заварить полностью. Чтобы дверцы плотно прилегали к корпусу печи лучше их выровнять и зачистить при помощи наждачного круга.
Используя этот план, можно создать неплохой отопительный прибор собственноручно. Это станет хорошей и недорогой альтернативой для обогрева, особенно в межсезонье.
Используемые источники:
- https://znatoktepla.ru/otoplenie/v-garazhe/otoplenie-v-garazhe-burzhujka-i-batarei.html
- https://garazhyk.ru/obustrojstvo/burzhujka-v-garazh
- https://ru-house.net/postrojki/garazh/obustrojstvo/otoplenie-g/burzhujka.html
- https://laminatepol.ru/29166-pechi-dlya-garazha-s-vodyanyim-konturom.html
- https://moyidorogi.ru/bolee-effektivnyj-sposob-otopleniya-garazha-burzhujkoj/
