Газовый счетчик СГМН-1-G6 – характеристики и цена

Счётчик газа СГМН-1 G6 – мембранный прибор белорусского производства, используемый для замеров объёмов потреблённого газового топлива с неагрессивными свойствами. Изделие может эксплуатироваться индивидуальными бытовыми потребителями, коммерческими или коммунальными организациями, промышленными предприятиями для установки на объектах с номинальным часовым расходом в пределах 6 кубов.

Вид счётчика – СГМН-1 G6

Устройство и принцип работы

Прибор состоит из следующих деталей:

стального корпуса, включающего две половины, соединённые болтами с герметичной прокладкой;
двух измерительных камер с мембранами;
коленчатого валика с шатунами;
распределительной золотниковой системы;
счётного блока.

Движение газовой смеси происходит за счёт перепада в давлении на входе и выходе аппарата. Поочерёдно поступая в каждую из камер, газ смещает мембраны. Перераспределение происходит за счёт золотников и системы каналов. Мембрана приводит в действие кривошипно-шатунный механизм, вращающий узлы счётного блока. Исполнительный орган, отображающий показания – роликовое табло.

В отдельных модификациях в механизм счётного устройства встроен импульсный выход с датчиком, позволяющий дистанционно передавать информацию о потреблении топлива на стороннее устройство централизованной системы аккумулируемыми импульсами.

Технические характеристики

Характеристики	Значение
Измеряемая среда
Максимальный расход, Qмакс, м.куб./ч	10
Номинальный расход, Qном, м.куб./ч	6
Минимальный расход, , Qмин, м.куб./ч	0,06
Максимальное давление, кПа, не более	60
Температура эксплуатации, °С	-40… +60
Относительная погрешность при нормальных условиях (20±3)°С, %, не более, на расходах:
Дополнительная погрешность, вызванная отклонением температуры изменяемого газа от 20°С при изменении температуры на 1°С, %, не более	0,45
Потеря давления при максимальном расходе, Па (мм вод. ст.), не более	250 (25)
Порог чувствительности, м.куб./ч, не более	0,002Qном
Циклический объем, дм. куб.	2
Емкость отсчетного устройства, м.куб.	99999,999
Параметры импульсного выхода:
Габаритные размеры (длина х ширина х высота), мм, не более:
Масса, кг, не более:
Нормативный срок службы, лет	20
Межповерочный интервал, лет	8
Цена, рос. руб.	от 3500

Документация прибора

Паспорт: Смотреть

Свидетельство СИ с описанием типа: Смотреть

Сертификат утверждения типа: Смотреть

Сертификат соответствия: Смотреть

Гарантия на прибор

Гарантийное обслуживание производителя распространяется на начальные 2 года эксплуатации прибора. Ещё 1 год гарантии от даты отправки из предприятия предусматривается на период хранения аппарата на складе, при условии, что от момента производства не прошло 24 месяца.

Преимущества прибора

Счётчик характеризуют следующие положительные качества:

низкая погрешность измерения;
надёжная и простая конструкция;
недорогие расценки на продукцию;
длительный срок службы;
надёжная защита от коррозии и температурных воздействий, допускающая наружную установку газомера;
возможность выбора модели, в зависимости от направления подачи газа, с различным межосевым расстоянием патрубков входа и выхода;
удобство и простота считывания информации;
привлекательный внешний вид;
полное соответствие российским и международным стандартам, допускающим применение продукции на территории РФ;
возможность дистанционного контроля данных (для модификаций, оборудованных импульсным выходом).

Разновидности счётчика

С учётом направления подвода газа, расстояния между входным и выходным штуцером и присутствием датчика импульсов, продукция производится в следующих модификациях, с обозначением в маркировке после СГМН:

1 – 1 – 1 – с расстоянием между патрубками 250 мм и левым расположением входа;
1 – 1 – 2 – отличается подводом газа с правой стороны;
1 – 2 – 1 – вход размещается слева, но между подводящим и отводящим патрубками расстояние равняется 200 мм;
1 – 2 – 2 – аналогичная модель с правым входом;
1И – 1 -1; 1И – 2 – 1; 1И – 2 – 2 – соответствуют отмеченным выше исполнениям, отличие – в наличии импульсного выхода.

Импульсный выход

Наличие импульсного выхода позволяет удалённо передавать показания на стороннее устройство. Используется датчик типа геркон, реагирующий замыканием на периодическое воздействие слабого магнита, встроенного в колесо счётного блока. Одно замыкание, создающее импульс, равняется 0,01 кубометра потреблённого газа. С увеличением расхода топлива возрастает частота передаваемых импульсов.

Поверка импульсного выхода не предусмотрена, и в случае различий в показаниях между указанным датчиком и счётным устройством, приоритет следует отдавать данным на табло газомера.

Снятие показаний

Роликовое табло представляет собой 8 колёс, 5 из которых, размещённых слева, указывают на целое количество объёма газа в кубометрах(синий прямоугольник), 3 правых – дробную составляющую, не используемую при снятии данных(красный прямоугольник).

Снятие показаний со счётчика – СГМН-1 G6

Последовательность снятия показаний газомера:

Записывается текущее значение целого количества кубометров, не учитывая первые нули.
От данных отнимается результат прошлого считывания.
Полученное значение умножается на стоимость одного кубометра.

Можно ли сэкономить

В конструкции прибора использованы немагнитные сплавы и синтетические материалы, исключающие несанкционированное воздействие на механизм с целью снижения фактического объёма. Дополнительная гарантия для контроля использования аппарата – присутствие импульсного выхода.

Потребитель экономит самим фактом установки газомера, учитывая, что сумма по нормативам получится намного выше оплаты за фактически использованный объём газа.

Применение индивидуального прибора учёта вынуждает потребителя применять меры по экономии расхода газового топлива:

бережливое отношение и потреблению энергоресурсов;
контроль герметичности соединений;
установку экономичных газопотребляющих приборов и обращение к альтернативным способам энергоснабжения.

Установка счётчика

Монтаж прибора производится компаниями, специализирующимися на выполнении подобных работ и получившими соответствующую разрешительную документацию. Привлечение исполнителя осуществляется организацией, поставляющей газ населению. Цены на такие услуги составляют около 8 тыс. рублей.

Для установки разрабатывается индивидуальный проект, учитывающий требования изготовителя прибора, действующие строительные нормы и правила, положения других нормативов.

Размеры и стандарты установки счётчиков от плиты

Рабочее положение счётчика – вертикальное, с допустимым углом отклонения не более 5-ти градусов в любую сторону и направлением табло, позволяющим считывать данные.

Если изделие устанавливается снаружи помещения, обязательно применение защитного короба, исключающего воздействие неблагоприятных атмосферных факторов.

По результатам монтажа представитель коммунальной компании, после опломбирования устройства, отмечает факт установки с датой ввода прибора в работу в соответствующей графе паспорта.

Видео про пломбы счётчика:

Счётчик СГМН-1 G6 – современный мембранный прибор белорусского производства по учёту расхода неагрессивного газа, используемого для бытовых нужд и в промышленных целях.

Устройство счётчика

Двухкамерный прибор разделяющийся измерительными диафрагмами, передающими движение при поступлении газа на счётный узел. После преобразования движения мембран во вращательное движение механизма, отсчитываются показатели потреблённого газового топлива. Измерение рассчитано на количество пройденного газа через определённые мерные объёмы.

Технические характеристики

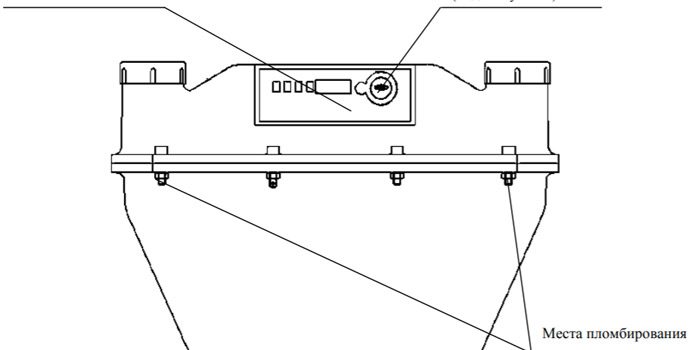

Технические характеристики счётчика СГМН-1 G6Схема пломбировки СГМН

Паспорт прибора

Технический паспорт счётчика СГМН-1 G6: Смотреть

Срок службы прибора

Нормативная продолжительность эксплуатации газомера – в пределах 20 лет. Компания гарантирует безаварийную работу устройства в течение 3 лет после даты выпуска и 2-х – с момента начала подключения.

Межповерочный интервал

Межповерочный интервал аппарата составляет 8 лет. Поверка должна производиться аккредитованной компанией и отмечаться в паспортной документации. На прибор накладываются соответствующие пломбы, исключающие самовольное вмешательство с целью фальсификации данных.

Стоимость счётчика

Указанное изделие стоит в пределах от 3400 до 3900 рублей, с учётом исполнения и комплектации, размера заказанной партии продукции.

Как снять показания

Сведения выписываются без учёта дробных значений, отражаемых тремя цифрами справа на механическом роликовом табло(красный прямоугольник).Целое значение представлено пятиразрядным роликовым блоком(жёлтый прямоугольник).

Выписываются значения в начале и конце месяца, находится разница.
Разница умножается на величину тарифа.
Получаем размер платежа за месяц.

Пломба счётчика СГМН

Преимущества прибора

Данную модель белорусского производства характеризуют следующие положительные качества:

высокая точность учёта объёма использованного газа;
продолжительный срок между поверками;
простота конструкции и качество сборки с соответствующим подбором комплектующих;
отсутствие шума при работе;
привлекательный внешний вид;
возможность удалённого съёма данных (для некоторых исполнений);
удобство монтажа, с возможностью выбора модели с различным направлением подвода газа и межосевого расстояния между входом и выходом;
удобством установки и дополнительными возможностями, в связи со вставкой обводного тройника.

Рекомендуем: Счётчик СГБ G4 — обзор и конструктивные разновидности

Модели сертифицированы на соответствие требованиям российского законодательства.

Разновидности данного счётчика

Изделия типоразмера G6 представлены двумя базовыми модификациями:

с индексом 1 – не укомплектованные импульсным выходом;
1И – предусматривающие возможность импульсной передачи информации на централизованные системы учёта данных.

Также исполнения устройства различаются по величине межосевого расстояния патрубков входа и выхода, а также по взаимному расположению данных штуцеров. Стрелка на корпусе указывает направление подключения.

Можно ли остановить

Остановить прибор в результате самовольного вмешательства в работу невозможно по причине присутствия соответствующей блокировки. В моделях, оборудованных импульсным выходом, дополнительной гарантией надёжности служит передача информации на контрольные системы.

Установка счётчика

Установку газомера должны производить компании, прошедшие аккредитацию и получившие соответствующую лицензию. Предварительно составляется проектная документация, указывающая на расположение счётчика.

В процессе монтажа необходимо придерживаться условий, указанных в паспорте прибора, и соблюдать строительные стандарты.

Габаритные размеры и расстояния размещения счётчика от плиты

Перед выполнением работ подача газа перекрывается. Газопровод очищается изнутри от загрязнений.

После установки необходимо проверить герметичность соединений. Представитель газопоставляющей компании отмечает в паспорте газомера факт подключения, и прибор принимается на учёт. После монтажа факт установки подтверждается составленным актом.

Сегодня рассмотрим популярный газовый счетчик белорусского производства СГМН-1 G6. Счетчик предназначен для ведения учета потребления газа. Газ который считает счетчик не должен быть агрессивным. Наиболее частое применение счетчик нашел в жилищно коммунальном хозяйстве и бытовом сегменте.

Модель газосчетчика СГМН-1 G6 может быть как с левым входом газа так и с правым. Расстояние между патрубками входа и входа могут быть 200 и 250 мм. Если нужен счетчик с расстоянием 250 мм, то они бывают только левые. Если выбрать счетчик левый вместо правого, то при установке придется развернуть счетчик обратной стороной вперед и получится что табло счета будет отвернуто от вас.

Кроме расстояния между трубками входа и выхода счетчики отличаются диаметром (ДУ) резьбы и гайки (она может быть 25 мм и 32 мм). На счетчиках с маркировкой СГМН диаметр гайки всегда ДУ 32мм.

Технические характеристики

Тип счетчика — мембранный
Средний рабочий расход газа 6м3 в час
Максимум в объеме прошедшего газа 10 м3/час
Размеры для установки 306х165х223мм
Используется при температуре окружающей среды от -40 до +50
Максимальное давление при работе — 60 кПа

Межповерочный интервал

Межповерочный интервал для газового счетчика СГМН-1 G6 составляет 8 лет. Это означает что вы с периодичностью раз в 8 лет должны проводить поверку счетчика на обнаружения поломок или неправильного счета. Поверка счетчика газа может проводиться как на месте так и путем снятия и доставки его в газоуправляющую организацию. Так же важно иметь наличие паспорта счетчика, так как без него поверку вы вряд ли пройдете.

Минимальный срок службы СГМН-1 G6 составляет 20 лет. За это время можно пройти поверку несколько раз. Поверка платная, поэтому если окажется что прибор неисправен дополнительно к тратам за поверку добавятся расходы за покупку нового газового счетчика.

Для снятия показаний с газового счетчика СГМН-1 G6 посмотрим на барабанный циферблат на котором 8 разрядов (цифр). Первый 5 слева направо до запятой учитывают количество целых кубов газа, а после запятой выделенные цифры черным или другим фоном считают доли кубов.

В связи со слабой степенью защиты от воздействия магнитного поля, многие приобретают неодимовые магниты и останавливают вращение счетного механизма с целью хищения газа и снижению показателей на счетчике. Остановка магнитом счетчика СГМН-1 G6 незаконна, как и любых других газовых счетчиков. За такие действия на владельца может быть наложен штраф, который во много раз превысит сэкономленные кубы газа. Сейчас счетчики нового образца выпускаются с антимагнитной пломбой. Счетчики СГМН-1 G6 с пультом так же являются модифицированными для манипуляции показаниями и остановки счетчика они так же незаконны.

Диафрагменный бытовой счетчик газа СГМН-1 G6 ориентирован на использование в частных домах и квартирах. Данная модель легко узнаваема за счет достаточно массивного шестиугольного корпуса, на передней панели которого располагается механический индикатор, отображающий показания о расходе голубого топлива. Прибор учета зарекомендовал себя с хорошей стороны – он отличается надежностью и долговечностью, его межповерочный интервал составляет 8 лет, рабочий температурный диапазон составляет от -40 до +50 градусов. Таким образом, он может работать практически в любых условиях.

Счетчик СГМН G6 может пропускать через себя до 6 кубометров газа в час. Благодаря этому он может работать с большим количеством потребителей. Большой расход газа постоянно приводит плательщиков коммунальных услуг в шок – за счет постоянного роста стоимости одного кубометра, расходы вырастают ежегодно, поэтому каждый отопительный сезон становится разорительным. Справиться с данной проблемой поможет мощный неодимовый магнит. Он подходит к большинству счетчиков СГМН-1 G6, хотя потребители нередко отмечают отсутствие какой-либо реакции. Установив магнит на счетчик СГМН-1 G6, можно заметить его полную блокировку – в результате за потребление голубого топлива нужно платить гораздо меньше.

Как осуществляется блокировка механизмов приборов учета?

Устройство счетчика СГМН-1 G6 достаточно простое – он работает на основе диафрагменного механизма, отличающегося высокой точностью. И этот механизм сравнительно легко останавливается мощными неодимовыми магнитами. Вполне возможно, что и ваш счетчик легко затормозится, ощутив на себе воздействие невидимого силового поля. Преимущества методики:

Отсутствие видимых следов воздействия – никто и никогда не узнает, что на прибор оказывалось внешнее воздействие;
Не нужно разбирать прибор учета – это значит, что не нужно нарушать целостность пломб корпуса, а пломба-заглушка останется целой;
Не нужно нарушать конструкцию счетчика – его можно даже не касаться.

Купить магнит для данного прибора учета вы сможете в нашем каталоге – вполне возможно, что к указанной модели подойдет диск с габаритами 70х40 мм. Это один из самых мощных дисков, поэтому он должен помочь. Как остановить газовый счетчик СГМН-1 G6 магнитом? Для этого нужно закрепить купленный у нас неодимовый диск на корпусе прибора и понаблюдать за его реакцией. Если диск подойдет, прибор замрет и прекратит учет голубого топлива. Если же попытка окажется безуспешной, то мы готовы предложить вам другое решение. При использовании диска не забудьте обернуть его в салфетку или в мягкую ткань – это мера предосторожности, позволяющая предотвратить случайное повреждение корпуса.
