Шум от работающей вентиляционной системы — ключевой недостаток вытяжного агрегата, обеспечивающего воздухообмен в помещении. При продолжительном воздействии он не только раздражает, но и вызывает акустический дискомфорт, раздражительность, хроническую усталость. Нежелательный шум зачастую обусловлен неправильно установленным оборудованием или использованием устройств, не предназначенных для эксплуатации в условиях, в которых они применяются. Сложности возникают и при размещении вентиляционного оборудования в ограниченном пространстве.

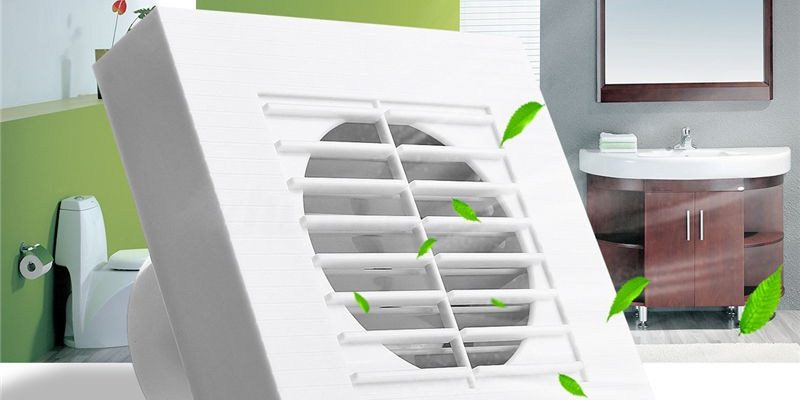

Нивелировать вышеперечисленные недостатки поможет бесшумный вытяжной вентилятор. Речь идёт о небольшом электроприборе, установить которое можно своими руками.
1 В чем смысл бесшумного варианта</span></h2>
Ни для кого не является секретом тот факт, что даже самые «тихие» агрегаты воздухообмена, производят определенный шум при эксплуатации. Если говорить о минимальных значениях звука, то средний показатель находится на уровне 35 дБ. Для человеческого уха это аналогично шепоту. Впрочем, даже такие бытовые приборы при продолжительном воздействии вызывают раздражение.
Если установить бесшумный вентилятор вместо обычного, можно обеспечить комфортный для человеческого уха условия. Громкость таких приборов составляет 20-25 дБ, что соизмеримо с очень тихим шепотом. На расстоянии в 1.5 м от работающего агрегата, движение лопастей практически не различимы.
Зависимость шума от режима работы и производительности аппарата
РекомендуемВентиляторы для вытяжки в ванной: рекомендации по выбору
2 Как устроен бесшумный вентилятор</span></h2>
Аппараты бесшумного типа работают в разы тише своих аналогов по ряду причин, основная из которых – конструкционные особенности. Прибор состоит из 3-х основных функциональных элементов, благодаря чему и удается понизить звуковой эффект до комфортных 25 дБ.
Конструкционно аппарат состоит из:
- электродвигателя;
- корпуса устройства;
- подшипников.
Для формирования общего представления о том, как устроены и работают вытяжные пропеллеры, следует подробнее рассмотреть их устройство.
Электродвигатель. Бесшумные устройства оснащаются такими же моторами, как и традиционные аппараты. Отличия сводятся в первую очередь к способу фиксации. Надёжное крепление минимизирует шумы, возникающие при вибрациях. Справедливости ради стоит отметить, что некачественное крепление электроприбора чревато вибрациями.
Электродвигатель
Корпус устройства. В большинстве случаев конструкция корпуса достаточно хлипкая. Тонкие стенки способствуют возникновению вибраций, сопровождающихся неприятными звуками. Что касается бесшумного агрегата, то он может похвастаться прочной и цельной конструкцией (при условии выбора качественного изделия). Благодаря такому подходу удается справится с любыми вибрациями.
Корпус
Подшипники. Плавность работы каждой части электродвигателя обеспечивается высококачественными подшипниками. В обычных агрегатах применяются обыкновенные решения.
Подшипник
Обратите внимание! Особое внимание уделяют и смазке, благодаря которой нивелируются любые шумы, скрежет. Эта консистенция продлевает срок эксплуатации аппарата в разы.
Современные вентиляторы для вытяжки канальные бесшумные характеризуются безупречным качеством исполнения. Готовое изделие проходит несколько стадий тестирования перед поступлением в продажу. И если норматив звукового диапазона не соблюдается, то вентилятор не проходит проверку. Существенный шум может возникать и в случае неправильной балансировки агрегата.
РекомендуемКанальные вентиляторы для вытяжки
3 Каких разновидностей бывают бесшумные вентиляторы</span></h2>
Бытовые устройства вытяжного типа могут быть совершенно разными по устройству. Каждый прибор разрабатывается под конкретные условия эксплуатации. Бытовые модели приборов принято делить на 4 вида:
- канальные;
- осевые;
- радиальные;
- накладные.
Канальные. Размещаются в основании воздуховода. В корпусе отсутствуют резиновые элементы, что является основной причиной дополнительных вибраций и шума при работе. Тем не менее они гораздо эффективнее обычных вентиляторов.
Короткий видео обзор аппарата канального типа
‘ >Домовент ВКО. Обзор бытового канального вентилятора
Осевые. Пропускают воздушные потоки в направлении, в котором двигается ротор мотора. Шум подавляется в корпусе устройства на 80%, о полном отсутствии звуковых волн говорить не приходится.
Короткий видео обзор аппарата осевого типа
‘ >Обзор осевого вентилятора ВЕНТС ВКФ 4Е 350
Радиальные. Основное предназначение аппаратов данного типа – устранение шумов на крупных промышленных объектах и предприятиях. Для бытовых помещений используются лишь в исключительных случаях. Под каждый вентиляционный канал монтируется отдельный прибор. Вентиляторы создают минимальный звуковой фон, но характеризуются огромными размерами, (но при желании можно найти агрегат и малого размера) что и усложняет их монтаж в жилых домах, квартирах.
Короткий видео обзор аппарата радиального типа
‘ >Обзор вентилятора Вентс ВКМц 100
Накладные. Одни из самых популярных вариантов. Получили широкое распространение в квартирах. Устройство крепится на выходе вентиляционного канала, что в разы упрощает процесс установки.
Короткий видео обзор аппарата накладного типа
‘ >Вентиляторы Electrolux EAFM-150 для ванной и туалета «Умного дома». Небольшой обзор.
В продаже встречаются и специализированные решения, но они не столь актуальны для среднестатистического хозяина жилья, а зачастую являются нишевыми. Впрочем, тот же вентилятор с обратным клапаном определенно заслуживает внимание. Конкретные модели отличаются между собой номинально, по некоторым дополнительным возможностям.
РекомендуемОхлаждающие вентиляторы для дома
4 На какие параметры и функции вентилятора обратить внимание</span></h2>
Перед покупкой устройства для вытяжки необходимо внимательно изучить его технические характеристики, учесть ряд важных параметров.
- 1. Производительность. Оптимальное значение определяется по простой формуле: объём помещения умножается на кратность воздухообмена. Последний параметр для 3-х человек соответствует 6, для туалета – 10, для ванной комнаты – 6.
- 2. Уровень шума, производимый в процессе эксплуатации. Золотой стандарт современных приборов – 25 дБ. За основанием корпуса можно разместить звукопоглощающий материал, который снизит итоговое значение еще на несколько децибел.
- 3. Защищенность внутренних узлов от пыли и влаги. Данный параметр актуален в первую очередь для канальных вентиляторов. Очевидно, что влага или жир в корпусе аппарата может спровоцировать короткое замыкание. Изначально необходимо отдавать предпочтение защищенным от воды моделям.
- 4. Дополнительные функции. Вентилятор может работать как в стандартном режиме, так и в автоматическом. В некоторых моделях предусмотрена активация агрегата сразу же по включению света. Прекрасно себя зарекомендовали решения со встроенным таймером, а также режимом постоянного проветривания.
Совет! Подбирая тихий вентилятор, следует отдавать предпочтение агрегатам с показателями на 15% выше необходимых, расчётных.
Модели автоматических устройств могут комплектоваться интегрированным датчиком влажности, что крайне удобно. Стоимость осевых изделий выше стандартных, в то же время эффективность работы таких приборов вне конкуренции. Специалисты советуют пользоваться приборами с классом защиты IP34.
Рекомендуем к просмотру видео, которое поможет определиться с выбором аппарата
‘ >Выбор вентилятора для ванной в квартире
5 Установка вентилятора в ванной</span></h2>
Перед началом монтажных работ следует удостовериться в том, что вентиляция в помещении работает нормально. О том, как проверить вентиляцию мы уже писали ранее. Следующий этап – выбрать наиболее подходящее для установки вентилятора место. Специалисты рекомендуют монтировать вытяжной пропеллер под потолком, поскольку по законам физики именно вверх и поднимаются горячие воздушные массы.
Совет! При выборе устройства необходимо учитывать и место установки, поскольку не все модели могут одинаково успешно размещаться под углом, горизонтально или в уже существующее вентиляционное отверстие.
Общие рекомендации при установке вытяжного устройства:
- любые монтажные работы эффективнее проводить параллельно ремонту в квартире;
- проводку прячут в отдельном коробе;
- для туалета целесообразнее совмещать выключатель света и вентилятора;
- нивелировать вибрации можно при помощи пластиковой трубы зафиксированной цементом, герметиком или монтажной пеной;
- для туалета подходят вентиляторы, размещенные у потолка непосредственно над унитазом;
- необходимо внимательно изучить инструкцию, которая есть у каждого прибора.
Порядок действий:
1. Вставляем вентилятор в отверстие в стене, при этом, если отверстие намного больше размером, чем размер воздуховода, то нам потребуется монтажная пена, чтобы заделать пустоты вокруг воздуховода.
2. Если потребуется замена вентилятора по каким либо причинам, то достать его после фиксации пеной достаточно проблематично, поэтому, рекомендуется приобрести и закрепить кусок пластиковой трубы под размер воздуховода. А за тем уже вставлять сам вентилятор в закрепленную и отштукатуренную пластиковую трубу. Таким образом, при необходимости, можно легко демонтировать вентилятор.
Не забываем вывести проводку для подключения устройства.
3. Если после того, как вы вставили вентилятор в трубу он болтается, то можно на него одеть пару резинок для уплотнения. С их помощью устройство не только будет плотнее сидеть, но и вибрации уменьшатся. При данном методе можно избежать крепления при помощи саморезов, то есть сверлить стену не придется. Но, если все же вас не устраивает данный вариант, то можно прибегнуть к креплению саморезами.
4. Полностью установленный прибор.
Схема подключения для одновременного включения вентилятора и света
6 Обзор некоторых производителей вентиляторов</span></h2>
К самым популярным компаниям- производителям, выпускающим бесшумные установки для воздуховодов, относятся:
- Maico – один из лучших представителей немецкой климатической техники. Изначально сотрудники компании поставили перед собой главную цель – создать простое в эксплуатации и безупречное по качеству исполнения оборудование. На сегодняшний день в ассортименте продукции насчитывается более 1500 наименований продукции.
- Soler&Palau – производитель из Испании, на сегодняшний день занимающий лидирующие позиции на мировом рынке. Специализируется на выпуске малошумных вентиляционных решений. С каждым годом применяется все большее количество инновационных решений. Любая техника этой компании может похвастаться безупречными техническими характеристиками.
Особого внимания заслуживает модель Soler & Palau SILENT-100 DESIGN 3C. Данное устройство производится в нескольких оттенках. Мощность вентилятора составляет 8 Вт, при средней производительности в 95 кубометра. В процессе работы максимальный уровень шума не превышает 26 дБ.
- Компания Elicent – представитель итальянского производителя Maico. Компания делает ставку на безупречную функциональность своей продукции. Замечательная техника без претензии на шик и помпезность. В каждом изделии прекрасно сочетается практичность, надёжность и доступная цена. Компания конкурирует с ведущими мировыми брендами, специализирующимися на выпуске вентиляционной техники.
- Vents – отечественный производитель, представленный в сегменте вентиляционного оборудования сравнительно недавно – порядка 25 лет тому назад. За счёт мощной производственной и научной базы компании удалось оперативно адаптировать последние разработки под реалии отечественной эксплуатации. Абсолютно вся продукция сертифицировать, а стоимость ниже ближайших аналогов.
- Итальянская компания Vortice. Изделия известного производителя может похвастаться исключительной безопасностью, высокой надёжностью и привлекательным дизайном. Компания постоянно внедряет научные и технические достижения в свою продукцию. Выпускаются разнообразные модели условий под разные условия эксплуатации.
Для обеспечения эффективной вентиляции в помещении очень важно приобрести бесшумный аппарат. Его параметры должны соответствовать потребностям, а размеры – соответствовать воздуховоду. Благодаря этому и можно создать внутри жилья оптимальный микроклимат.
‘ >Лайфхак №2 Бесшумный вентилятор своими руками за часФото
Современное вентиляционное оборудование способно обеспечить в любом помещении здоровый микроклимат. Но нередко это достигается в ущерб комфортности проживания, так как сопутствующая работе шумность вызывает, как минимум, дискомфорт и раздражительность, а то и хроническую усталость.
Выйти с положения помогут канальные бесшумные вентиляторы для вытяжки. Мы расскажем о том, как грамотно подобрать предельно тихо работающее устройство, предназначенное для установки в вытяжной канал или выбуренное в стене отверстие. Подскажем, как разобраться в ассортименте с учетом характеристик и особенностей работы.
Особенности и характеристики оборудования
Представленные на рынке бесшумные канальные вентиляторы традиционно делятся на разные категории, подвиды. Но здоровый микроклимат по большей части зависит от рабочих характеристик. Одна из которых, бесшумность, даже вынесена в название, то есть покупателю осуществлять выбор всегда нужно с определения ряда параметров.
Основными из которых являются:
- бесшумность;
- производительность.
Если любите тишину, то начинать поиск нужно с первой характеристики, так как именно она оказывает существенное влияние на комфортность проживания.
Критерий шумности прибора
Согласно санитарным нормам СН 2.2.4/2.1.8.562-96, в жилых помещениях и ряде других уровень шумности не должен превышать умеренных 30 дБ в дневное время и 20 дБ в ночное. Которые сопоставимы с тихим шепотом и во многих ситуациях вполне будут уместными для кухонь, ванных и других помещений.
Бесшумным является каждый канальный вентилятор, на котором выполнен комплекс специальных работ. К которым относятся изоляция элементов конструкции друг от друга, к примеру, двигателя от корпуса, а также оптимизация аэродинамики лопаток, канала, по которому движутся загрязненные воздушные массы
Но все же нужно помнить о том, что нередко звук, издаваемый указанными вентиляторами при 30-35 дБ даже с расстояния в несколько метров будет раздражать пользователей. Особенно это актуально для ситуаций, когда рядом с туалетом или ванной, оснащенных вентиляционным оборудованием находится спальня, детская.
В результате следует знать о том, что действительно бесшумными, причем без каких-либо компромиссов и уловок маркетологов, считаются модели у которых такая рабочая характеристика не превышает 25 дБ. В таком случае звук, работающего вентилятора сравним с очень тихим шепотом.
Поскольку хорошее всегда является врагом лучшего, то при покупке нужно помнить то, что модели, относящиеся к категории лидеров рынка по бесшумности, издают не более 20-22 дБ.
И хотя преимущество над обычными малошумными моделями может показаться незначительным, но оно вполне может стать решающим после нескольких лет эксплуатации. Т.е. когда рабочие характеристики прибора снижаются – начинают вырабатываться подшипники, воздушные каналы засоряться пылью, а противошумные прокладки изнашиваются.
Все бесшумные агрегаты представленного вида пригодны для использования в любом месте канала, что делает их универсальными и эффективными в любых условиях
Комфортный звук работающего вентиляционного оборудования могут обеспечить ряд комплексных решений инженеров.
К им относятся следующие:
- использование высокоточных подшипников — такие качественные и сбалансированные изделия исключают биение, в результате чего будет отсутствовать вибрация, которая резонируя способна существенно усилить звук;
- высокая технологичность лопастей – одной из причин шумности является аэродинамическая составляющая, поэтому разработчики, желая сделать звук комфортным, тщательно подбирают количество лопастей, оптимальные углы наклона, а также при изготовлении осуществляют точную балансировку элементов крыльчатки;
- использование технологических корпусов – качественный материал изготовления (металл, пластик) исключает вибрирование отдельных частей и узлов, аэродинамические шумы перемещающегося воздуха;
- использованием виброгасящих прокладок – тихая работа также достигается применением специальных видов резины в качестве прокладок для исключения контакта между самим корпусом и узлами крепления к нему электродвигателя.
Прокладки стали важным элементом конструкции, ими корпус вентилятора изолируют от воздуховода, стены.
Подшипники, лопасти и особые корпуса и прокладки – все это снижает до незначительных значений вибрацию, завихрения воздушных потоков их резонацию.
Важным моментом является и то, что комплекс работ по снижению шумности делает вентиляторы для различных вытяжек более надежными, долговечными
На сегодня уже не является редкостью отделка вентиляционных шахт современными звукоизоляционными материалами. Снижает шумность и надежное крепление электродвигателя к корпусу. Сами же силовые установки являются обычными и применяются на всех видах вентиляторов.
Показатели производительности вентилятора
Такая характеристика считается одной из важнейших, так как взаимосвязана с шумностью. Понятно что, чем выше производительность, тем громче звучат электродвигатель и сопутствующие звуки.
В результате бездумно покупать вытяжной вентилятор в ванную, на кухню, в туалет по принципу «кашу маслом не испортишь» не стоит, так как это может обернуться снижением комфортности проживания и финансовыми потерями.
Но избежать негативных последствий несложно. То есть оптимальную мощность можно рассчитать, зная, что такой показатель должен соответствовать производной объема помещения и кратности воздухообмена.
К примеру, объем душевой составляет 5 м³, а рекомендуемая кратность воздухообмена, согласно СНиП, 7-9. И для расчета производительности нужно просто умножить кубические метры на любое число кратности. В результате получится 35-45 м³/час.
Являясь важнейшей характеристикой всевозможных канальных вентиляторов производительность должна быть рассчитана правильно, так как попытка добиться тишины за счет недостатка мощности приведет к тому, что придется покупать новый агрегат. А избыток мощности приводит к перерасходу электроэнергии, возникновению сквозняков и повышению громкости работы
Разные типы вентиляторов выполняют ряд важных опций. Поэтому, чтобы в процессе эксплуатации у вас не возникало проблем с прибором, следует еще при покупке обратить внимание на ряд характеристик.
К которым, в любой ситуации, относятся:
- безопасность конструкции;
- функциональность;
- геометрические размеры;
- стоимость.
Хотя все перечисленные особенности традиционно находятся в тени основных рабочих характеристик (производительности, шумности), но второстепенными их назвать нельзя. Так как каждая из них существенно влияет на особенности вентиляционного оборудования.
Важность безопасной конструкции
Поскольку вентиляторы канального типа предназначены для вентиляции во всевозможных помещениях, то нередко им приходится работать в сложных условиях. Которые создают повышенная влажность в ванной, кухне, туалете, наличие частиц жира в местах приготовления пищи и повышенная пыльность в других комнатах.
Все перечисленное оказывает значительное влияние на работоспособность, долговечность агрегата. А самое главное сказывается на безопасности проживания. Так как частицы влаги, жира всегда могут привести к короткому замыканию и другим негативным последствиям.
Каждый используемый бесшумный вентилятор должен быть, как минимум, брызгозащищенным, а еще лучше влагоустойчивым. Эффективной мерой, позволяющей позаботиться о своем здоровье, является приобретение агрегата, работающего от невысокого напряжения, которым считается 24 В, но его мощности достаточно будет не во всех случаях.
Важным преимуществом любого канального вентилятора является то, что он может осуществлять вентиляцию воздуха сразу в нескольких помещениях, причем независимо от места его расположения. И все, что нужно для эффективной работы это правильная установка и достаточная мощность
А самым практичным решением станет покупка вентилятора с классом защиты не ниже IP34. Так как в результате пользователь защитит себя, своих близких от всевозможных неприятных случаев.
Значение функциональности оборудования
Современные канальные вентиляторы, предназначенные для вытяжки в ванной или на кухне, вполне технологичные и покупатель вправе выбрать прибор с наиболее подходящим режимом работы, которым могут быть:
- стандартный;
- автоматический;
- автономный.
В первом случае вытяжной вентилятор подключен к тому же выключателю электричества, что и освещение помещения, в котором он установлен. В результате происходит одновременное включение, как ламп, так и вентиляционного оборудования.
Процедура отключения происходит в обратном порядке, то есть после выключения происходит прекращение вентилирования и освещения помещения.
Описанный выше способ вполне удобный и эффективный для использования в совмещенном санузле, но уже считается устаревшим. Причина в том, что короткие циклы вентиляции не способны успешно справляться с повышенной влажностью, к примеру, в ванной.
Назначение всевозможных вентиляторов данного вида идентичное, то есть они, находясь в канале, должны отводить воздушные массы за пределы помещений, но справляются с такой задачей по разному. А все зависит от уровня функциональности изделий
Некоторые виды вытяжных приборов могут работать автономно, определяя уровень загрязнений самостоятельно. Менее технологичные вентиляторы работают на основании программ, заложенных в их таймеры, а простейшие изделия вентилируют в промежутке между включениемвыключением, которые осуществляет пользователь.
Эта особенность не позволяет эффективно справляться с заменой воздушных масс на свежие или приводит к перерасходу электроэнергии, причем внушительной. Автоматический вариант вентиляции подразумевает наличие у вентилятора таймера, который позволяет устанавливать период вентиляции с учетом имеющихся в конкретном помещении условий.
В итоге процедура выглядит следующим образом:
- Пользователь, входя в ванную или любую другую комнату с вентилятором, включает его нажатием кнопки выключателя.
- Вентиляционный прибор осуществляет отвод загрязненных воздушных масс, причем даже после ухода человека из помещения.
- Остановка происходит автоматически после истечения установленного пользователем периода времени.
Преимуществом указанной разновидности оборудования является возможность подобрать оптимальный режим для всех случаев. При этом участие пользователя в работе минимальное.
Наиболее современными являются канальные вентиляторы, способные осуществлять воздухообмен в автономном режиме. Что позволяет делать наличие датчиков (к примеру, влажности). Сигнал с которых приводит к включению/выключению самого вентилятора.
Хотя все канальные вентиляторы спрятаны от глаз, но это не причина для экономии на качестве материалов изготовления или еще на чем-либо. Так как, во многом, от этого зависит бесшумность, долговечность, эффективность
Достоинством последнего способа является наибольшая эффективность. То есть воздух всегда чист, при этом участия пользователя не требуется, важно и то, что отсутствует перерасход электроэнергии.
Форма, размеры и стоимость
На сегодня в продажу поставляются вентиляторы с различной формой корпусов.
Которые бывают:
- круглыми;
- прямоугольными;
- квадратными.
Но следует знать, что для бытовых целей используются в основном изделия, относящиеся к первой разновидности.
Прямоугольные и квадратные аналоги чаще всего причисляются к производительным промышленным приборам, поэтому владельцу дома, квартиры, офиса вряд ли придется иметь с ними дело. Исключением будут только случаи, когда используется вертикальная вентиляционная труба в виде отдельного короба.
Основным геометрическим параметром бытовых канальных вентиляторов является монтажный размер. К примеру, указанная характеристика всегда указывается на корпусе вентиляционного прибора и в его технической документации, так как она вполне способна повлиять на производительность.
Кроме того, указанные размеры являются стандартной величиной, что облегчает выбор вентилятора.
От особенностей зависит и стоимость моделей. К примеру, вентиляторы, оснащенные металлическим корпусом, при одних и тех же возможностях, в разы дороже, чем их их аналоги с пластиковыми корпусами, хотя это не гарантирует возможность получить намного больше преимуществ
Поэтому следует знать, что для бытовых целей оптимальными будут приборы на которых стоит маркировка 100, 125 или 150 мм. Для вентиляции в нестандартно больших жилых помещениях, ресторанах, офисах подойдут варианты, на которых указано 160 мм или 200 мм. Изделия больших размеров относятся к промышленным.
Так как производительность, функциональность вентиляторов, качество материалов изготовления и объемы работ, обеспечивающих бесшумность, бывают кардинально различными, то и их цена существенно отличается.
В результате за недорогой вариант придется выложить вполне умеренную сумму. А за модель способную работать автономно, то есть оснащенную датчиком влажности, контроллером и способную действовать гарантированно бесшумно на протяжении многих лет, нужно платить в разы больше.
Для сравнения: за такие деньги можно приобрести вполне приличный смартфон. Тем не менее самые доступные вентиляторы не являются оптимальным вариантом. Ведь они не рассчитаны на высокий уровень безопасности, долговечности.
Виды канальных вентиляторов
Сегодня в точках продаж можно найти вентиляторы, конструктивно относящиеся к нескольким разновидностям.
К ним относятся:
- осевые, реже их именуют аксиальными;
- радиальные;
- центробежные.
Каждый вид имеет свои преимущества и недостатки, поэтому их следует знать.
Группа #1 – осевые вентиляторы
Характерным признаком этой разновидности является направление потоков воздуха вдоль оси электродвигателя, на которой расположена крыльчатка, отвечающая за перемещение воздушных масс.
Любой осевой канальный агрегат является простейшей разновидностью канальных вентиляторов. Тем не менее они достаточно эффективные, экономные. Кроме того, среди такого оборудования достаточно много современных технологичных и безопасных моделей, способных обеспечить достаточный уровень комфортности проживания
Основными преимуществами осевых вентиляторов для всевозможных вытяжек являются:
- невысокая производительность, требующаяся для перемещения воздушных масс;
- экономичный электродвигатель;
- простая конструкция.
Перечисленные особенности делают агрегаты, относящиеся к представленному виду, наиболее бесшумными без каких-либо дополнительных мер. Что позволяет причислить их к наиболее доступными, а следовательно, и востребованными для любых бытовых нужд.
Основным недостатком считается невысокая производительность, которой все-таки вполне хватает для решения различных локальных задач.
Группа #2 – радиальные вентиляторы
Такие приборы более технологичны, чем описанные выше осевые. Об этом свидетельствует то, что воздушные потоки не движутся прямо вдоль оси, а благодаря специальным формам лопаток крыльчатки, перемешиваются, сжимаются и направляются к корпусу.
При этом за задними кромками создается эффект разряжения. Это приводит к тому, что происходит быстрое всасывание внешних потоков воздуха.
Радиальные агрегаты относятся к более эффективным, чем их осевые аналоги. При их выборе следует помнить о том, что существует 2 подвида таких вентиляторов и наиболее тихими считаются изделия с наклоненными вперед лопатками, к тому же они существенно более экономичные, чем их аналоги с лопатками, наклоненными назад
Так, радиальный тип вентилятора, предназначенного для вытяжки, бывает двух видов:
- с лопатками наклоненными вперед;
- с лопатками наклоненными назад.
Оптимальной для бесшумной работы является первая разновидность, к тому же она более экономичная, причем на внушительные 20%. Но если важным параметром является производительность, тогда лучше приобретать вентиляторы, лопатки которых отклонены назад.
Важной особенностью каждого радиального вентилятора для любой разновидности вытяжки считается компактность. Такое преимущество особенно ценное, когда место для установки труднодоступное или его мало.
Группа #3 – центробежные вентиляторы
Это самый современный, наиболее тихий и производительный вид канальных вентиляторов. Их принцип работы схож с радиальными аналогами. То есть ближе к корпусу создается повышенное давление, а в центре разряженное пространство, что приводит к более эффективному всасыванию внешних воздушных масс.
Центробежные вентиляторы – наименее известная разновидность вентиляторов. Тем не менее такие изделия относятся к наиболее технологичным, производительным и бесшумным. Единственным минусом является то, что они слишком мощные для небольших ванных комнат, туалетов и даже кухонь в обычных квартирах и даже многих частных домах
Особенности конструкции и принципа работы делает центробежные вентиляторы самыми тихими. Кроме того, их можно устанавливать прямо в вентиляционной шахте квартиры, что позволяет исключить негативное воздействие на эстетические свойства помещения.
А самое главное, это способствует повышению мощности агрегатов такого вида и снижению воздействия на них влаги, пыли, что продлевает ресурс.
Независимо от разновидности канального вентилятора, его производительности и функциональности каждые 1-3 года рекомендуется выполнять чистку от грязи. Такую же операцию желательно проводить с подшипниками, что продлит ресурс эксплуатации, а также повысит безопасность
Существенным минусом любого центробежного вентилятора является высокая производительность, в результате чего их можно использовать только в помещениях от 15 м².
Выводы и полезное видео по теме
Этот видеоматериал дает возможность ознакомиться с тем, что такое канальный вентилятор и понять принцип его работы:
Среди современных канальных вентиляторов вполне посильно найти бесшумную модель нужной мощности, отличающуюся долговечностью и безопасностью, причем в различных ценовых категориях. Но при этом следует владеть определенным багажом знаний или ожидаемого результата получить не удастся.
Хотите рассказать о том, как выбирали бесшумный вентилятор для установки в вытяжной канал? Поделитесь, что лично для вас стало основным критерием выбора. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и размещайте вопросы по теме статьи в находящемся ниже блоке.
Для вытяжки в многоквартирных или частных домах обустраивается вентиляция. И хотя она справляется со своей работой, хочется, чтобы побыстрее удалялась влажность из ванной комнаты или неприятный запах из санузла. А пар или запах подгоревшего мяса на кухне? Можно установить вентилятор на вытяжную решетку, но даже тихие устройства издают шум, который сначала раздражает, а потом и вовсе приводит к головным болям. Выходом станут бесшумные канальные вентиляторы для вытяжки. Сегодня рассмотрим их основные технические параметры, а также разберемся, как они монтируются.
Где применяются бесшумные канальные вентиляторы для вытяжки
Такие вентиляционные устройства применяются не только для обеспечения вытяжки из кухни или санузла. Они используются в промышленных цехах, в помещениях с повышенной запыленностью, аварийных системах дымоудаления. Промышленные вентиляторы для вытяжки отличаются большей мощностью и размерами. Но сегодня разговор пойдет о бытовых приточных и вытяжных устройствах, монтирующихся на отдельные помещения или на всю систему вентиляции частного дома.
Канальные вентиляторы для вытяжки: виды, особенности, различия
Выделяют три вида вентиляторов для вытяжки, отличающихся по устройству:
- Осевой – двигатель находится по центру цилиндра. Он вращает крыльчатку, которая перемещает воздушные потоки вдоль оси. Такие устройства удобны в монтаже (часто устанавливаются на вытяжку кухни или ванной комнаты) и обеспечивают неплохой воздухообмен – порядка 100 м³/ч. Из недостатков отметим наличие шума примерно в 30÷50 дБ.
- Радиальный или центробежный вытяжной вентилятор – эти виды устройств схожи. В корпусе установлена крыльчатка, лопасти которой расположены не поперек, а вдоль канала. При вращении колеса создается центробежная сила, засасывающая или нагнетающая воздушные массы в помещение. Мощность и производительность таких устройств выше. Они способны перекачивать до 15 м³/мин. Если осевой вентилятор устанавливают только на одно помещение, то мощный центробежный или радиальный обеспечит вытяжку всего частного дома.
Полезная информация! Если от вентилирующего устройства до вытяжного отверстия более двух метров, осевой вентилятор с обеспечением воздухообмена не справится. Только центробежный или радиальный.
Как устроен вытяжной канальный вентилятор: принципиальная схема
Бесшумный канальный вентилятор состоит из четырех основных частей:
- крыльчатка, перемещающая воздушные массы;
- электродвигатель, ее вращающий;
- корпус, в который помещены крыльчатка с электродвигателем;
- подшипники – обеспечивают мягкое, бесшумное вращение.
Помимо подшипников бесшумность обеспечивается точной балансировкой на заводе. Изготовитель тестирует готовые изделия. При превышении шума, прибор отбраковывается, в розничную сеть не поступает.
Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»Спросить у специалиста“Обозначение «бесшумный» не совсем верно. Снизить звук работающего двигателя до 0 дБ не получится. Такие приборы издают шум до 25 дБ, неслышный человеческому уху.”
Электродвигатели таких приборов не отличаются от обычных. Бесшумность работы достигается надежной фиксацией. Если приобрести фальсификат (подделку), крепление со временем разболтается, что приведет к повышению вибрации и, как следствие, возрастанию шумов.
Смазка в подшипниках также играет роль. Если использован дешевый солидол, он быстро выработается. Это приведет сначала к повышению шумов, а после к износу шариков и посадочных мест.
Технические характеристики приборов для вентиляции
Выбирая прибор для вытяжки в вентиляционный канал, следует обратить внимание на некоторые параметры.
| Характеристика | Описание |
|---|---|
| Величина уровня шума | В процессе работы приборы издают шумы. Здесь этот параметр не должен превышать 25 дБ. Если корпус покрыть звукопоглощающим материалом, показатель шума снизится. |
| Класс защиты электрооборудования (IP) | Чем выше этот показатель (класс защиты указывается на упаковке и в технической документации), тем агрессивнее среда, в которой возможно использовать прибор. |
| Количество перекачиваемого воздуха (производительность) | |
| Наличие дополнительных функций | Включение прибора может производиться не только в ручном режиме. Это могут быть датчики света, движения или влажности. |
Полезная информация! Несмотря на роль, которую играет стоимость оборудования, стоит большее внимание уделять техническим характеристикам. Даже небольшая сумма, потраченная на неподходящий прибор – деньги, выброшенные на ветер в прямом смысле слова.
Геометрические параметры и размеры канальных вентиляторов для вытяжки
По форме такие приборы бывают круглыми, прямоугольными или квадратными. Выбор будет зависеть от формы вентиляционного канала. Ведь понятно, что канальный вентилятор для круглого воздуховода установить в квадратный проблематично, а квадратный прибор в трубу и вовсе невозможно.
Размеры таких приборов различны. Из распространенных можно назвать:
- канальные вентиляторы 200 мм;
- вытяжные вентиляторы 100 мм;
- канальные вентиляторы 125 мм.
Такие габариты не случайны – они совпадают с размерами вентиляционных шахт многоквартирных домов и коробов, производимых в России.
Критерии выбора бесшумных канальных вентиляторов для вытяжки
Выбирая подобное оборудование, следует обратить внимание на качество исполнения изделия. Края должны быть ровными, без задиров и наплывов. Не стоит стесняться спросить у продавца о качестве товара, были ли возвраты. Нужно внимательно изучить техническую документацию и сертификат соответствия.
Полезный совет! Требуйте заполнения гарантийного талона на Ваших глазах. Магазин обязан при Вас поставить в него свою печать. Если она уже проставлена, возможно, что этот прибор для вентиляции был продан, но его вернули по каким-либо причинам.
Бесшумные вентиляторы для вытяжки в ванной, на кухне или во всех помещениях, при покупке нужно проверять. Попросите консультанта, чтобы он при Вас включил прибор в сеть. Так можно быть уверенным в работоспособности изделия. Ведь отдав его впоследствии на гарантийный ремонт можно долго ждать возврата, а значит и монтаж вентиляционной системы остановится.
Обратите внимание на корпус прибора. На нем не должно быть сколов, трещин, царапин или вмятин. Упаковка не должна быть повреждена.
Оснащение бесшумных канальных вентиляторов для вытяжки: основные и дополнительные функции
Основная функция вентиляционного прибора – удаление влажности, неприятного запаха или приток свежего воздуха в помещение. По этой причине стоит обращать внимание на мощность и производительность. От этих параметров зависит, насколько качественно прибор будет выполнять работу.
Но помимо основных функций не стоит упускать из вида и дополнительные. Хозяйки сталкиваются с тем, что из вентиляционного отверстия в квартиру попадают запахи от соседей. Когда вентилятор включен, это невозможно, но как быть, если он выключен? Для таких случаев устанавливается вытяжной вентилятор с обратным клапаном, который перекрывает приток воздуха, открываясь только на вытяжку.
Удобен вытяжной вентилятор для кухни, оснащенный датчиком влажности и температуры, включающийся только при необходимости, что экономит электроэнергию. Полезной будет и функция реверса. Такие бесшумные вытяжки для кухни, ванной комнаты или для всех помещений можно переключить в режим притока свежего воздуха.
Статья по теме:
Вентиляция в частном доме своими руками. Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений и рекомендации профессионалов – обо всем этом в нашем материале.
Правила установки бесшумного вентилятора для вытяжки
Канальные устройства вентиляции монтируются в разрыв воздуховода. Для установки удаляется часть вентиляционного канала по размеру прибора. Вентилятор разбирают, с него снимаются диффузоры, расположенные по обеим сторонам, которые крепятся хомутами или резиновыми соединительными муфтами к воздуховоду. После этого в оставшийся разрыв монтируется вентилятор.
Подключение бесшумного канального вентилятора к сети 220 В различается, в зависимости от количества скоростей. Если в клеммной коробке 2 контакта, то все понятно – ноль и фаза (одна скорость). А вот три контакта говорят о двухскоростном приборе с двумя крыльчатками. В этом случае к клемме «N» идет нулевой провод, а контакты «L1» и «L2» – разделение по скоростям. Нужно решить, какая скорость вращения лопастей нужна. «L1» – это максимальная скорость, а «L2» – минимальная, составляющая 60% от «L1».
Обслуживание бесшумных канальных вентиляторов в процессе эксплуатации
Если правильно и своевременно обслуживать оборудование, оно прослужит гораздо дольше. Чаще других узлов забивается вентиляционная решетка. При ее засорении двигателю становится трудно крутить лопасти, под нагрузкой он нагревается, обмотка сгорает. Лопасти тоже требуют периодической чистки. Иногда, чтобы вычистить крыльчатку, вентилятор приходится демонтировать. Однако лучше потратить некоторое количество времени и сил на чистку, чем впоследствии приобретать новое вентиляционное устройство взамен сгоревшего.
Сам воздуховод тоже требует чистки – на стенках оседает жир, к которому прилипает пыль. Очистить такую грязь пылесосом не всегда получается. Особенно уязвимы стыки вентиляционных коробов. Если чистку не выполнить вовремя, комки пыли с жиром отрываются от стенок и попадают в лопасти вентилятора. Это приводит к заклиниванию и выходу из строя прибора.
Возможен ли ремонт канального вентилятора своими руками
При выходе из строя электродвигателя, самостоятельно перемотать обмотку статора или ротора не получится. Определив мультиметром эту неисправность, домашнему мастеру остается переписать данные прибора и отправляться в магазин электротоваров в надежде найти подходящие запасные части. Есть и другой вариант – онлайн-магазины, где можно найти все. Придется подождать какое-то время, пока пришлют нужное, но это приобретение обойдется дешевле. То же касается и отработавших свое подшипников или сломавшейся крыльчатки.
Неисправности проводки можно исправить быстро, но потребуются элементарные навыки электромонтажа.
Очень важно! Если обнаружена неисправность электропроводки, следует снять напряжение, отключив вводной автомат, и только после этого приступать к ремонту. Помните, поражение электрическим током опасно для жизни!
Если существуют малейшие сомнения в том, что домашний мастер сможет самостоятельно исправить неполадки, лучше обратиться за помощью к профессионалам. Ведь ни один уважающий себя мастер не возьмется за ремонт оборудования, разобранного до него другим человеком.
Краткий обзор производителей, моделей и цен
На российских прилавках представлено множество моделей различных производителей. Чтобы не нагружать читателя лишней информацией, рассмотрим только некоторые из них, упомянув технические характеристики и стоимость, по состоянию на январь 2018 года.
| Марка и модель | Вид устройства | Производительность, м3/ч | Мощность, Вт | Стоимость, руб |
|---|---|---|---|---|
|
|
Осевой | 100 | 7,5 | 2300 |
|
|
Осевой | 250/360 | 25/33 | 10500 |
|
|
Центробежный | 240 | 24 | 6800 |
|
|
Центробежный | 580 | 50 | 10200 |
|
|
Центробежный | 790/1030 | 100/120 | 18200 |
Подведем итог
Правильная организация вентиляционной системы в квартире или частном доме – это хорошо. Но естественный вариант не всегда справляется с задачей. Обустроив принудительную вентиляцию с использованием бесшумной вытяжки или приточки можно быть уверенным в том, что сырость или неприятный запах в жилом помещении не задержится.
Надеемся, что изложенная в сегодняшней статье информация была полезна читателю. Будем рады ответить на вопросы (если они появились в процессе прочтения) в комментариях ниже. Пишите, спрашивайте, делитесь опытом, если таковой имеется. Он может быть полезен менее опытным домашним мастерам.
А напоследок предлагаем к просмотру короткое видео, которое может быть Вам полезным:
Многие задаются вопросом, как выбрать бесшумный вентилятор, который оптимально подходит для ванной комнаты? Нам нужно, чтобы он не только помогал циркулировать воздуху в пространстве, но и делал эту работу максимально бесшумно.
Вентиляционные параметры очень важны в постоянно увлажненном помещении. Там часто собирается во всех уголках плесень и грибки. От них нужно оперативно избавляться любыми способами.
У подобного прибора ещё и конструкция, подходящая под эти нужды. Есть не только малошумные версии, но и те, где вообще нет никаких посторонних звуков.
Что это такое?
Современные бесшумные вентиляторы с обратным клапаном – это не какое-то новшество. Уже много лет им пользуются в домах, где следят за внешним видом каждой комнаты. Важны и функциональные возможности помещений.
Есть несколько вариантов моделей. Канальный тип ставят прямо в воздухоотвод. Он практически не издает никаких звуков. Осевой же встречается намного чаще в помещениях. Это обычный, по сути, кулер, который ставится на выход из вентиляции. Обеспечивает оптимальные параметры за вполне сносные деньги.
Радиальный тип чаще всего встречается в промышленности, помогая циркулировать воздуху в просторных помещениях.
Обычно такие устройства не выделяют по шумам больше 26 дБ. А бесшумность обеспечивается благодаря правильному конструированию всей системы. Всегда ставятся надежные подшипники, которые полностью поглощают все внешние шумы.
Решетка имеет обтекаемую форму для обеспечения низких показателей сопротивления воздуха. Все элементы поглощают шумы, тем самым снижая вибрацию.
Лучше всего в условиях ванны работает, конечно, канальный прибор. Звуки уходят напрямую в воздухоотовод. Хотя разница с осевым всего в 3 дБ, что не слишком серьезно сказывается на слух обычного человека.
Функционал
Виды бесшумных вентиляторов для вытяжки мы более-менее разобрали, а теперь переходим непосредственно к характеристикам и всем возможным функциям. Хорошие марки быстро помогают эффективно обеспечить принудительную вентиляцию. Очень полезна работа обратного клапана, защищающий внутреннее пространство от внешних воздушных масс.
Есть несколько видов клапанов: пассивный работает только при срабатывании крыльчатки, автомат имеет ручную систему открывания и закрывания, самозакрывающийся вид срабатывает при использовании специализированной пружины.
Кстати, его иногда и вовсе не бывает в модели, что обычно говорит о её дешевизне. Очень важно, чтобы влажный воздух уходил, а приходил чистый воздушный поток.
Вы можете сделать свой выбор в ту или иную сторону. Особенности модификаций не слишком критичны. Это уже конкретный покупатель решает, что ему нужно. Пассивные практически никогда не ломаются, а электрическими удобнее и комфортнее управлять. Сбои случаются, но это не фатально.
Особенности
Вообще, основные типы бесшумных вентиляторов могут быть какими угодно, но важно знать их самые распространенные характеристики. Электроприборы разделяются по мощностным показателям. Обычно значение не превышает отметки в 20 Вт. Это очень экономически-выгодные приборы.
Производительность в среднем составляет от 75 до 100 кубических метра в час. По шуму редко можно видеть значения выше 26 дБ. Если вы видите отметку от 35 дБ, то что-то пошло в вашем устройстве не по графику. Нужно вмешивать в работу всей системы, чтобы исправить неполадку.
Есть у вентиляторов и датчики по влажности, по движению в комнате, а также таймера включения и отключения. Хотя опять же это зависит от цены вашей покупки.
Заправка кондиционера фреоном — инструкция и советы по заправке своими руками
Тепловая пушка — обзор лучших моделей. Виды, применение и особенности конструкцийВыбор
Фото бесшумного вентилятора могут существенно отличаться друг от друга. Для офисного пространства нужен один дизайн и мощность, а для дома подойдут модели попроще и внешне подходящие под интерьер. Есть множество компаний, производящих хорошие новые образцы с соблюдением всех стандартов качества.
Лучше всего работают цельнометаллические агрегаты, но они, конечно, очень дорогие. Средний сектор захватили в последнее время марки VITEK и Scarlett.
Медицинские тесты уже не раз доказали целесообразность использования подобных систем. Они хорошо влияют на здоровье человека. Вредные бактерии не развиваются на территории, где постоянно сыро и тепло. Именно для этих целей и покупаются устройства.
Внимательно ещё стоит обратить свое внимание на весовые показатели. Если вы хотите устойчивый и мощный прибор, то лучше не брать легковесные варианты. Особенно это важно в помещениях, где просто нет вентиляционного отверстия. Тогда только подойдут напольные и настенные варианты. Нужно всегда понимать, что альтернатива есть. Обеспечьте себе максимальный комфорт на подконтрольной территории.
Фото бесшумных вентиляторов (для вытяжки)
- https://oventilyacii.ru/ventilyaciya/vytyazhka/besshumnye-kanalnye-ventilyatory.html
- https://sovet-ingenera.com/vent/oborud/kanalnye-besshumnye-ventilyatory-dlya-vytyazhki.html
- https://seti.guru/besshumnyie-kanalnyie-ventilyatoryi-dlya-vyityazhki
- https://tehnikaportal.ru/besshumnyj-ventilyator-dlya-vytyazhki/
