Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.
«>
Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.
Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.
По кругу сверлим отверстия.
Вырезаем заготовки.
По центру также сделаем отверстие но диаметром чуть больше.
Из труб будут сделаны воздушные каналы.
Трубы нужно приварить напротив отверстий к основаниям.
Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.
Дно ведра срезаем болгаркой.
Также нам понадобятся два соединения для труб дымохода.
В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).
Вырезаем отверстия под трубу дымохода.
Вставляем трубы.
Края загибаем во внутрь.
Места соединений прихватываем сваркой.
Щели замазаны термостойким герметиком.
Теплообменник покрашен термостойкой краской.
Одеваем устройство на трубу дымохода печки.
Автор протестировал работу устройства.
Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.
Электровентилятор закрепили на теплообменнике.
В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.
«>>
<index>
Продуктивность функций котла, печи легко увеличить, монтировав простой, но высокоэффективный прибор – теплообменник. Следует разобраться, как соорудить теплообменник для дымохода, какие модификации подойдут, чем воздушная модель отличается от водяной.
Принцип работы
Люди, у которых оборудованы собственные мастерские, гаражи, дома, ставят именно печки буржуйки. Это устройство, которое впервые появилось в 1917 году в революцию. Назвали его из-за большого потребления горючего для топки, но плюс в неприхотливости печки.
Буржуйка из дисков выигрывает по конструкции, она простая, также отличается невысокой ценой.
К главным недостаткам относится маленький КПД – всего 15-20%. Недостаточно толстые стенки из металла плохо проводят тепло, при переработке устройство быстро стынет. Так происходит, потому что основной объем тепла, производимый печью, улетучивается в трубу – то есть обогревает улицу.
Для повышения КПД можно попытаться увеличить площадь теплопроводящей поверхности. С этой целью и нужен теплообменник. Он монтируется в месте, где в большей степени сосредотачивается тепло, заметно повышает КПД.
Теплообменник для сооружения является устройством для непрямого нагревания воды. Суть функционирования в том, что жидкость циркулирует в замкнутом пространстве из-за конвенции. Под влиянием тепла греется вода.
Горячие слои поднимаются, на их место приходят более холодные. Смешивание воды на фоне воздействия теплом именуется циркуляцией. Прогретая вода или другой теплоноситель, поднимаясь, передает тепло воде. Печь становится теплообменником, так как создает тепло.
Основными функциями устройства считаются:
- Теплообменник становится дополнительным нагревающим контуром. Бег него топливо прогорает и одновременно прогревает стены топки. При этом при взаимодействии с воздухом горячие кирпичи отдают свое тепло, которое улетучивается по газоходу.
- Благодаря устройству воздух отдает лишнее тепло жидкости, тем самым увеличивая экономичность, получая увеличенный коэффициент на каждую единицу топлива на выходе.
- В соответствии с назначением устройство позволяет нагревать воду для душа, теплоносители для отопления.
Виды устройств
Среди воздушных видов классической моделью для самостоятельной сборки является трубчатый теплообменник. Но есть и большое количество других видов. Они остаются актуальными для дымохода у печек долгого горения, небольших по размеру буржуек, печек на отработке. Их преобразованное из энергии горения тепло называется сухим. Трубы к топке могут привариваться по горизонтали и вертикально. Вертикальная локализация в разы эффективнее, потому что воздух лучше идет через каналы. Материал обычно сталь.
Еще один вид теплообменника – труба, обвивающая топку. Для правильной отдачи тепла требуется 2-3 завитка. Они немного раздвигаются, увеличивая площадь обогрева. Производительность соответствует разнице уровня входа и поступления воздуха. Тяга соответствует разнице температур, поэтому отверстие под забор зачастую выводится на улицу.
Перегородки в корпусе – тоже разновидность теплообменника. Характерный лабиринт сооружается из вертикальных металлических пластин. Оптимальная толщина каждой детали 6-8 мм. Входное и выходное отверстия воздуховода формируются друг напротив друга, сверху приваривается крышка для герметичности корпуса.
Следующий вариант – трубы, которые проходят через топку. Конструкция сооружается уже на этапе сборке самодельного устройства, до приваривания стенок. Каналы располагаются параллельно на одинаковом расстоянии. Сечение труб не меньше 50 мм.
В вертикальных каналах воздух движется активнее, поэтому повышает производительность. Реже оказываются уместными горизонтальные каналы или перегородки. Любая описанная схема подойдет для конструирования, при условии наличия навыка сварочных работ.
Какой материал выбрать
Змеевик по классической технологии сооружается из трубы. Ее длина, диаметр устанавливается в зависимости от нужной теплоотдачи. Точная эффективность работы зависит от теплопроводности материалов. Обычно берут трубы из:
- меди – коэффициент теплопроводности 380;
- стали – 50;
- металлопластика– 0,3.
При одних и тех же показателях теплоотдачи, одинаковом поперечном размере труб длина из металлопластика в 11 раз, а из стали в семь раз больше меди. По этой причине выбирают отожженные медные трубы для змеевика. Они пластичные, поэтому легко принимают требуемую форму с помощью прогиба. Также к такой трубе легко с помощью резьбы подсоединить фитинг.
Варианты изготовления приборов своими руками
При подборе главную роль играет цена теплообменника. От материала будет зависеть конструкция. Еще один важный нюанс – возможности изготовления.
Также нужно понимать, на какое место будет ставиться печь. Важно учесть цель эксплуатации – отопительно-варочная, для обогрева бани, дома. У каждого вида есть отличия.
Главное – правильно высчитать площадь, которую нужно обогревать, также уточнить, потребуется ли горячая вода, рассчитать, сколько единиц топлива будет тратиться в сезон. Итоги расчетов – выбор максимально подходящих и доступных по бюджету материалов.
Для бани потребуется комплексный вариант. Главная цель – прогрев воды, сразу двух помещений – предбанника с парилкой, иногда и душа. Рекомендуется воспользоваться змеевиком для печного отопления, нагрева воды. Дополнительный прогрев улучшит качество пара.
Для дома обязательно учитываются предъявляемые к устройству функциональные требования. От этого будет зависеть окончательный выбор. Обычно в деревнях стараются делать универсальные отопительно-варочные конструкции, ставят самые часто используемые теплообменники, простые, решающие не меньше трех задач – отопление, готовка, нагрев воды.
В гараж выбрать проще всего, тут прогрев жидкого носителя – необязательная функция, главное – это обогрев помещения. Эти условия облегчат выбор. Подходят различные самодельные теплообменники из подручных материалов – радиаторов от машин, чугунных батарей и т.п.
Теплообменник из баллона
Чтобы использовать уже отработанные газы для дополнительного теплоносителя в теплообменнике, нужно замедлить выход дыма, создавая преграду в дымоходе. Для конструирования потребуются три опустошенных баллона из-под газа, листовой и подручный металл. Последовательность такая:
- Соорудить топку из баллона – вырезать верхушку так, чтобы диаметр люка доходил до 200-250 мм.
- Отметить на стенке прямоугольник размером 50 на 20 см, нанести сетку с ячейками 30 на 40 мм. Проделать отверстия на перекрестиях.
- Соорудить зольник чуть больше области с отверстиями. У него должна быть крышка. Это сборник для золы. По углам к стенке привариваются опоры.
- На расстоянии 4 см от дна баллона, у задней стенки топки сначала отмечается, затем прорезается отверстие меньше самого баллона на 3 см.
- Дверку для топки лучше сделать из оголовка второго баллона, прорезав по центру нее отверстие. На отверстии крепится часть трубы от 7,6 см в диаметре, оснащенная регулируемой заслонкой. Подвижность створки поддерживается петлями, замками инвентарных ящиков.
- Сооружение теплообменника из второго баллона. Из металла 4-5 мм сделать 3 переборки, чтобы они перекрыли внутренний размер баллона. Они не могут по краям отверстия по диаметру дымоходной трубы и для запаса еще 2 см.
- Отрезать дно баллона, вырезать его по форме посадки на топку под углом 90 градусов.
- Вырезание отверстия под дымоход в вентильной части.
- Монтаж переборки – отверстия в шахматном порядке.
- Монтаж теплообменника, обваривание, приварка патрубка.
Экономайзер Ферингер
Устройство применяется, чтобы улучшить КПД. Работает оно благодаря отбору тепла из дымохода. На нем 4 трубы 60 мм каждая, в них завихрители спиралевидной формы.
Проходящие газы от дыма закручиваются, благодаря чему максимально выделяют тепло. Делают устройство из черной стали. Рассчитано оно на все время эксплуатации печки. Он позволяет ускоренно прогревать парную.
Ферингер ценится любителями бани, как одна из лучших моделей. Их выпускают в разных вариантах, но в двух основных категориях:
- Паровые – каменка закрыта, создает атмосферу парной – температура до 50-70 градусов, влажность достигает 40-75%.
- Золотое сечение – каменка открыта, подходит для саун, где при температуре 80 градусов, нужна невысокая влажность – 10-15%.
С 2011 года у фирмы была разработана новая линия – Ламель. Она имеет натуральную каменную облицовку, небольшие нововведения в конструкции, позволяющие уверенно отапливать парилки из сруба.
Система закрепления декоративного камня печей уникальная – на порезанные пластинки камня устанавливается держатель. Его крючки фиксируются в пазу. Конструкция простая, одновременно очень эффективная, работа по установке несложная, займет не больше 1 часа.
Воздушный конвектор
Не всегда хватает финансов на приобретение уже готового теплообменника. В принципе сделать теплообменник в печь для отопления нетрудно. Для этого берется медь, алюминий, при желании можно вполне обойтись без сварки. При условии правильной подготовки, точных расчетов бюджет заметно экономится.
Сначала подбирается место, высчитываются параметры, нужно решить, какой материал выбрать, чтобы сделать теплообменник. Можно соорудить конструкцию из старого чугунного радиатора, радиатора от автомобиля. Главное – учесть проводимость тепла. Также важно продумать набор инструментов, подготовить всё заранее, каждая деталь значительно облегчает монтаж.
Сборку нужно начинать с составления чертежа с учетом размеров. Если печка слабая, непропорционально крупный теплообменник навредит. При использовании меди для змеевика – длина его максимум 3 м. От протяженности трубы и числа завитков зависит быстрота прогревания. Важно запомнить, что перекосы снижают срок эксплуатации оборудования.
Чтобы закрутить трубы спиралью требуется шаблон. Это любая подручная деталь в форме цилиндра. Его диаметр должен вписаться в размер топки.
Последовательность действий такая:
- изогнуть трубу, намотать ее на заготовку, чтобы получилась спираль;
- соблюсти размеры, чтобы уместить змеевик;
- средняя расчетная мощность теплообменника 1 кВт на 10 м2.
Установка
Монтировать теплообменник удобнее всего на этапе кладки. Это помогает соорудить его более правильно с четким соблюдением размеров, зазоров. При этом намного проще соответствовать заданным размерам. После установки теплообменника на фундамент печки, его обкладывают кирпичом. Это проще, чем разбирать имеющуюся конструкцию, хотя и такой подход не исключается.
Чтобы увеличить время эксплуатации нужно обращать внимания на следующие нюансы:
- не фиксировать трубы крепежами из металла;
- не наполнять систему слишком холодной водой, иначе образуется сильный конденсат;
- соблюдать соотношение размеров печи и теплообменника, разница не должна быть большой;
- пользоваться уплотнителями с хорошей огнестойкостью;
- соблюдение мер пожарной безопасности.
Указанные простые установки помогут предотвратить возникновение опасных для жизни и здоровья людей ситуации, увеличат время службы, помнить о безопасности.
<center></center>
Заключение
Теплообменник может быть сконструирован произвольно – главное, чтобы он соответствовал главному принципу – передача тепло от реактора к скоплению или потоку агента. Агент разносит тепло в потребители. Форма, размер, конструктивные особенности элемента зависят от потребностей хозяев.
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки
Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
- Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
- Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.
Список материалов, которые применяются при создании буржуйки:
- Сталь.
- Чугун.
- Железо.
- Латунь.
- Алюминий.
- Медь.
На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки
| Материал | Теплопроводность, Вт/м*oС | Теплоёмкость, Дж/кг*oС | Температура плавления, oС |
| медь | 382–390 | 400 | 1085 |
| алюминий | 232–236 | 920 | 660 |
| латунь | 97–117 | 400 | 900 |
| железо | 74 | 460 | 1539 |
| чугун | 62,8 | 500 | 1200 |
| сталь | 47 | 540 | 1500 |
| вода | 0,6 | 4200 | — |
| кирпич строительный | 0,2–0,7 | 880 | 1000–1100 |
| пенопласт | 0,036–0,050 | — | 150–200 |
| воздух | 0,025 | 1100 | — |
Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.
Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов
Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.
Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.
Таблица: достоинства и недостатки печки-буржуйки
| Достоинства | Недостатки |
|
|
Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.
Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.
Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников
Буржуйка с водяным контуром работает следующим образом:
- В топку загружают дрова.
- Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
- В систему отопления или водоснабжения поступает горячая вода.
- Остатки тепла и горючих газов через дымоход удаляются из помещения.
- Пепел через колосники падает в зольник.
В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:
- Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне
- Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.
Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

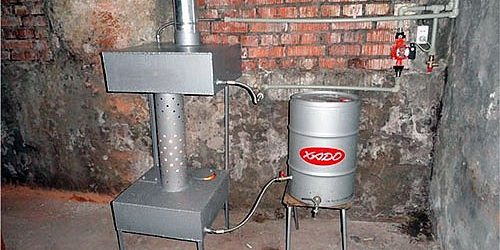

Фотогалерея: распространённые виды теплообменников
- При необходимости подогрева небольшого объёма воды теплообменник можно установить прямо на дымоход
- Теплообменник прямого сбора испытывает воздействие больших перепадов температур, поэтому его надо делать из толстостенных труб
- В этой конструкции промежуточный теплообменник отсутствует, вода нагревается в баке, установленном сразу на печь
- Теплообменник с большой площадью контакта с огнём будет нагревать воду максимально эффективно, но быстрее прогорит
- Накрученная на корпус печки труба нагревает воду за счёт энергии горячих стенок
Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков. Самые распространённые конструкции теплообменников:
- встроенный в печку бак с водой — ёмкостной бойлер;
- трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
- магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.
Расчёт основных параметров буржуйки с водяным контуром
Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.
При изготовлении буржуйки используют толстостенный легированный металл
Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.
Подготовительные работы перед сборкой обогревателя
Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:
- Повесить на печь защитные экраны.
- Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.
Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание
- В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
- Наметить расположение расширительного бака.
- Провести магистрали с водой.
- Выбрать модель бойлера.
Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.
Необходимые материалы и инструменты
Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:
- Болгарка.
- Электро- или газосварка.
- Электрическая дрель и свёрла.
- Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
- Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
- Уплотнитель или силикон для фитингов.
- Металлический лист из легированной стали.
В качестве основы для изготовления печи могут использоваться:
- Металлические бочки объёмом от 20 до 200 л.
- Автомобильные диски от 2 шт.
- Баллоны из-под пропана или углекислоты.
- Толстостенные металлические трубы диаметром от 150 до 350 мм.
- Металлические фляги для воды на 20, 30 или 40л.
Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона
Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.
Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки
- Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
- Газовый баллон или баллон из-под сжатого газа.
- Труба для дымохода диаметром 150–210 мм.
Пошаговая инструкция изготовления времянки с бойлером:
- Обрезаем газовый баллон. Подвариваем ножки.
Сначала у газового баллона необходимо срезать верхнюю часть
- Вырезаем отверстие для дымохода диаметром 150–210 мм.
- Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.
В нижней части баллона делаются отверстия для удаления золы и образования тяги
- Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.
К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника
- Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.
Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника
- На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
- Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
- Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром
Устройство ёмкостного теплообменника на дымоходе буржуйки
Собираем ёмкостной рекуператор, пользуясь схемой.
С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак
Пошаговая сборка печки с водяной рубашкой:
- Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
- Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).
Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки
- Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
- Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
- Тщательно обвариваем внешние стороны обеих гаек.
В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем
- Привариваем к трубе расширительного бака металлические пластины.
- Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
- Вставляем дымоход в получившуюся конструкцию.
- Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.
На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником
- Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.
Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы
- Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.
Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи
Особенности эксплуатации печки с водяной рубашкой
- Желательно установить в гидросистему датчик температуры и давления.
- Необходимо регулировать тягу в колосниках и в дымоходе.
- Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
- Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
- Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
- Необходимо предусмотреть место слива воды.
- Нельзя топить печь без воды — теплообменник может прогореть.
- После эксплуатации необходимо сливать воду.
Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.
Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.
Чистка и ремонт печи
- раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
- после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;
Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи
- использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.
Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода
Основными мероприятиями по ремонту печи являются:
- Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
- Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
- Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.
Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.
Видео: печка-буржуйка для гаража и чистка дымохода
Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.
2 августа 2018 просмотров: 3273
Буржуйка с водяным контуром имеет ряд своих положительных и отрицательных характеристик, качеств, подробней ознакомившись с которыми в данной статье, вы сможете решить для себя, подходит ли вам такой отопительный агрегат или нет.
Преимущества и недостатки буржуек с контуром
Буржуйка с водяным контуром, купить которую можно в полностью собранном и укомплектованном состоянии с определёнными характеристиками и качествами в специализированном магазина, имеет ряд положительных и отрицательных качеств, ознакомление с которыми обязательно перед покупкой.
Топка водяной контур за счёт принципа и особенностей своего строения, способна обогреть дом достаточно быстро, равномерно, при этом затронув все закутки, комнаты и каждую стену. Печь водяной контур также способна нагреваться до достаточно высоких температур, при этом такое отопительное оборудование имеет и ряд следующих отличительных особенностей:
- При высокой скорости обогрева и достаточной производительности печи буржуйки с водяным контуром, она стоит сравнительно недорого, при этом её установка и монтаж не занимают много времени;
- В основе самостоятельно собранных буржуек в домашних условиях лежат бросовые материалы, которые есть практически в любом доме, тем самым они будут практически бесплатными или сравнительно недорогими;
- Отопительное оборудование данного типа преимущественно работает на твёрдом топливе, которое относится к разряду самых популярных и недорогих, часто для розжига используются дрова, уголь или пеллеты;
- Отопление, буржуйка которое обеспечивает в полной мере, не в коей степени не зависит от других ресурсов, таких как наличие в доме электричества. А циркуляция воды в радиаторах отопления, батареях и трубах происходит естественными методами.
Буржуйка с контуром своими руками
Буржуйка с баком – это пожалуй один из наиболее популярных вариантов сегодня. Однако собрать своими руками данного рода отопительное оборудование можно не только из ничего, но и просто дополнив котёл водяным контуром, что намного проще.
Если же вы решили собрать печь буржуйку своими руками полностью с нуля, необходимо предварительно разделить все манипуляции на два этапа и не первом сформировать саму печь буржуйку. Для того чтобы все работы прошли успешно, быстро и не вызвали серьёзных затруднений, необходимо предварительно определиться с помещением в котором будет располагаться ваше отопительное оборудование, если свободное пространство это позволяет можно выделить для него отдельную комнату, которая будет выполнять роль котельной.
Также вам потребуется схема сборки такого отопительного агрегата, который может собираться из металла или кирпича, согласно порядовке вы сможете условно разделить всю работу на этапы и отслеживать правильность сборки каждого ряда и элемента конструкции.
Данный этап сборки и подготовительных работ также включает в себя и заготовку/покупку всех необходимых материалов и инструмента, к которым относится металл, кирпич, кладочный раствор, строительный уровень, отвес, сварочный аппарат, молоток, болгарка, . Во время работы также рекомендуется использовать специальные перчатки, маску (при работе со сварочным инструментом), респиратор (при распиливании кирпичей и замесе раствора), специальную одежду.
Большую роль в строительстве и возведении своими руками буржуйки с водяным контуром играет и то, какое качество будут иметь выбранные материалы и фурнитуры, предварительно необходимо учесть толщину топки, дверцы, бака для воды. Бак для буржуйки также должен быть изготовлен из неплавких материалов, для данных целей лучше всего отдать предпочтение толстостенной стали.
Теперь, согласно имеющемуся чертежу, который можно создать самостоятельно или найти на специализированных сайтах и форумах в интернете, необходимо выполнить грамотную и правильную раскройку материалов и следовать данному пошаговому руководству:
- В первую очередь собирается основание или топка вашей буржуйки, для этого необходимо прикрепить и приварить сварочным аппаратом ко дну заднюю и две боковые стенки, таким образом, чтобы передняя часть конструкции оставалась полностью открытой;
- Для тог чтобы в последующем ваша печь буржуйка с водяной рубашкой не прилегала к полу и тем самым не нагревала его, необходимо приварить ко дну основания две или четыре металлических опорных ножки, лучше всего, чтобы расстояние от дна топки до пола составляло 200-350 миллиметров;
- Далее топка и перегородка разделяются посредством листа металла, который устанавливается между ними, после чего в нём проделываются небольшие отверстия, через которые в процессе использования отопительного агрегата, все продукты горения и распада будет проваливаться в зольную камеру;
- Отверстие для поддувала также делается с учётом размеров самого поддувального элемента, при этом оно не должно быть меньше 30-35 миллиметров;
- С помощью специальных петель или стальных уголков происходит фиксация и установка двери на фасаде отопительной печи, с боковых частей производится монтаж навесов и последующая установка остальных створок;
- Верхний участок такого отопительного агрегата дополняется входным патрубком, к которому подсоединяется и фиксируется дымоход.
После того как сборка печи буржуйки из металла своими руками полностью завершено, необходимо проверить её качество и герметичность каждого шва и стыка, для этого осуществляется растопка. При нахождении дефектов и нестыковок, необходимо заварить бракованные швы, после чего выполнить повторную проверку отопительного оборудования.
Теперь приступаем ко второму этапу сборки печи буржуйки своими руками, а именно монтажу и подключению такого оборудования к водяному контуру отопления. Для этого нам понадобиться собрать теплообменный элемент, который и будет служить основой в данном случае, собрать его можно из любых прочных и негорючих материалов, таких как металл, сталь в листах или трубах. Для сборки теплообменника для буржуйки своими руками, нам потребуется обзавестись:
- Самим основанием или корпусом, роль которого выполняет собранная ранее нами буржуйка;
- Радиаторами отопления, которые также необходимо подготовить перед началом выполнения сборочных работ;
- Трубами, по которым будут циркулировать прогретая вода;
- Листами металла, которые крайне устойчивы к сильному нагреву и идеально подходят для сборки теплообменника буржуйки своими руками.
Монтажные и сборочные работы в домашних условиях производятся согласно данной схеме и пошаговому руководству:
- Верхняя часть нашей буржуйки дополняется двумя отверстиями, одно из которых будет предназначаться для отдачи воды, а второе для её обратного поступления, таким образом, будет осуществляться циркуляция;
- Не лишним на данном этапе работ будет создание отдельного чертежа самого водяного контура со всеми необходимыми элементами конструкции, замерами и обозначениями – это существенно облегчит и упросит работу;
- Из подготовленного ранее листового металла формируется бочок, для этого предварительно вырезаем дно, верх и боковины конструкции, свариваем их между собой. Габариты такого бачка должны быть сравнительно большими по отношению к топочному отсеку и зольной камере, теперь в данном баке необходимо сделать отверстия, которые позволяет выполнить стыковку с патрубками. Фиксация такого бочка производится прямо за топочной камерой, а для отделения используются металлические листы;
- Теперь собираем трубную разводку, она может состоять из одной, двух труб или быть коллекторной;
- Если у вас есть выбор и желание, рекомендуется отдать предпочтение именно двухтрубной разводке, так как в данном случае, в отличие от самой простой однотрубной вариации, вы сможете позаботиться о равномерном прогреве, а также при необходимости измерять температуру посредством краников. Коллекторные системы в отличие от двухтрубных и однотрубных являются самыми сложными в проектировке и воплощении в реальность;
- Теперь необходимо соединить патрубки с батареями и другими источниками отопления в помещениях;
- Для того чтобы своими силами увеличить теплопроводящую способность буржуйки, лучше всего изначально устанавливать и размещать батареи прямо под каждым окном в доме. Важно обрат внимание на герметичность водяного контура, всех соединительных элементов, для того, чтобы в процессе работы вода не вытекала;
- Подающая линия комплектуется баком, который не позволит подавать изначально холодную воду, габариты данного элемента выбираются индивидуально и в целом будут больше на 15-25 процентов, чем сама система;
- Если конструкция буржуйки с водяным контуром возведена своими руками правильно, то теплообменник послужит начальным этапом, на котором будет прогреваться вода и поступать по трубчатым элементам и достигать радиаторов отопления, после чего возвращаться обратно.
Теперь в довершение можно обложить конструкцию кирпичом и тем самым ещё больше повысить теплоотдающую способность и аккумуляцию тепловой энергии, также, если топка стальная можно окрасить её специальной термокраской, которая крайне устойчива к воздействию высоких температур и защищает поверхность от ржавчин и коррозий.
Буржуйка с водяным контуром, своими руками возвести которую не очень сложно, позволит выполнить качественный обогрев дачного домика или просторного коттеджа, при этом в одинаковой степени будут отапливаться все комнаты и стены, а расход топлива будет минимальным.
В данном видео ролике подробно описывается печь буржуйка с водяным контуром отопления, собрать и установить которую можно своими руками:
Используемые источники:
- https://usamodelkina.ru/5673-teploobmennik-dlya-burzhuyki-svoimi-rukami.html
- http://sam-stroitel.com/teploobmennik-dlya-burzhujki.html
- https://laminatepol.ru/29961-teploobmennika-dlya-burzhujki.html
- https://aqua-rmnt.com/otoplenie/burzhuyka-s-vodyanyim-konturom-svoimi-rukami.html
- https://msk-kamin.ru/news/burzhuyka-s-vodyanym-konturom-svoimi-rukami-gotovyy-chertyozh-skhema/
