Безрезьбовое соединение стальных труб: особенности и основные правила

При ремонте или монтаже канализационных и водопроводных сетей перед мастером часто возникает вопрос – как соединить трубы без сварки и резьбы удобным способом? Такие ситуации могут возникнуть при проведении манипуляций в труднодоступных местах трубопровода, когда работа со сварочным аппаратом не представляется возможной. Также необходимость скрепления металлических патрубков без сварки или нарезания резьбы возникает в том случае, если существующая канализационная система находится в довольно ветхом, но рабочем состоянии. Сварка или нарезание резьбы на старой трубе в таком случае нежелательны, так как могут нанести коммуникациям еще большие повреждения.

Способы соединения металлических труб

Существует несколько надежных вариантов присоединить железную трубу без сварки к металлическому трубопроводу. Если магистраль собрана из патрубков с жесткой структурой (стальных или чугунных), герметичное крепление можно создавать, используя фитинги, фланцы, муфты Гебо или ремонтно-монтажные обоймы. Если же необходимо совместить профильные трубы, достаточно будет использования краб-системы или крепежных хомутов.

Принимая решение, как скрепить две металлических трубы без проведения сварочных работ и нарезания резьбы, необходимо учитывать несколько аспектов, характеризующих трубопровод:

• Технические характеристики (в первую очередь, диаметр);
• Назначение;
• Условия использования;
• Текущее состояние.

Только оценив все нюансы, мастер может принять верное решение и подобрать для соединения подходящие комплектующие и материалы.

Фитинги

Довольно простым и практичным способом соединить две трубы без резьбы и сварки является использование металлических фитингов. Благодаря простоте конструкции фитинги имеют долгий срок эксплуатации (в них просто нечему ломаться), наличие уплотнителя позволяет без особых усилий добиться герметичности стыка. Кроме того, большой ассортимент позволяет выбрать изделия с наиболее подходящими для ситуации техническими характеристиками. Стоимость таких комплектующих невысока, что является дополнительным плюсом при выборе метода монтажа.

Фитинги можно разделить на группы в зависимости от конструктивных особенностей и условий использования:

1. Прямые. Самый простой вид, детали имеют одинаковый диаметр с каждой стороны, используются для скрепления участков канализации одного диаметра.
2. Переходники. Разный диаметр с двух сторон фитинга позволяет создавать объединение патрубков разного размера. Часто используются при ремонте трубопроводов старого образца, собранных из труб различного диаметра.
3. Тройники. Полезны при создании одного ответвления от основной магистрали.
4. Крестовины. Позволяют создать несколько ответвлений от основной трубы.
5. Штуцеры. Обычно используются для монтажа гибких металлических труб.
6. Заглушки, колпачки. Применяют для герметичного перекрытия трубопровода или его веток.

Фланцы

Соединить металлическую трубу без резьбы с основным водопроводом можно также при помощи фланцев. Такой способ также позволяет добиться герметичности благодаря использованию резиновой прокладки. Существует 2 типа фланцев.

1. Проходной. Для создания герметичного стыка на рабочих участках магистралей.
2. Заглушка. Для герметизации неиспользуемого конца трубопровода.

Изделия производят из стали, чугуна, бронзы, алюминия. Они имеют длительный срок эксплуатации, могут быть использованы в канализации с большим давлением.

Установить фланец для соединения участков водопровода или канализации несложно, работа выполняется в несколько этапов:

• Край трубы аккуратно срезается, строго перпендикулярно оси и без заусениц;
• На срез надевается фланец, поверхность которого должна быть очищена и обезжирена;
• Сверху закрепляется прокладка из резины, при этом ее размер должен быть не менее 10 см от среза;
• На противоположный конец патрубка таким же образом надевают второй фланец;
• Детали стягивают между собой болтами, пока не будет достигнута герметичность стыка.

При создании фланцевого крепления на водопроводе в качестве уплотнителя можно использовать пропитанный олифой тряпичный картон. В отопительных магистралях вместо резиновой прокладки часто устанавливают асбестовый картон.

Есть несколько нюансов, которые должен знать мастер перед созданием фланцевого соединения:

• Не рекомендуется использовать больше одного уплотнителя;
• Болты вкручиваются попарно с противоположных сторон;
• Над гайкой должно выступать не более половины крепежного болта;
• Резиновый уплотнитель не должен соприкасаться с болтами.

Муфты и пресс-фитинги

Использование пресс-фитингов для создания герметичного скрепления на участке канализационной системы гарантирует долговечность и прочность стыка. Технические характеристики таких устройств позволяют устанавливать их на магистралях большим давлением и высокой температурой носителя. Ассортимент пресс-фитингов достаточно широк и позволяет подобрать изделия для монтажа участка трубопровода любой конструкции. Единственным недостатком этого метода является высокая цена оборудования, которое используется для установки пресс-фитингов. Необходимо иметь в наличии специальный инструмент для обжима или пресс-клещи.

В качестве облегченного варианта пресс-фитинга специалисты предлагают использовать разъемные муфты, в частности, муфты Гебо. Конструкция разъемных муфт предусматривает наличие уплотнения на болтах с каждой стороны и расширительных колец из прочных материалов. Изделия хорошо выдерживают гидроудары и растягивающие нагрузки.

Компрессионные муфты Гебо выпускаются в одно- и двустороннем вариантах. Конструкция устройств позволяет устанавливать их при врезке участка трубопровода, а также при сборке угловых трубных прикреплений. При установке муфты Гебо рекомендуется четко соблюдать все необходимые этапы, так как при нарушении процедуры может быть нарушена герметичность.

Конструкция муфты Гебо предполагает возможность ее повторного использования. Чаще всего в таких изделиях теряется герметичность из-за износа уплотнительного кольца. При регулярной замене испорченного элемента муфта Гебо может служить долгие годы.

Ремонтно-монтажные обоймы

Обычно ремонтно-монтажные обоймы используют для устранения аварийных ситуаций вроде трещин в системе канализации, так как изделия имеют ограниченный ресурс и не способны выдержать длительный период эксплуатации. Их конструкция состоит из 2х частей, резиновой прокладки и болтов для стяжки. Установка ремонтно-строительной обоймы не занимает много времени, но требует определенных навыков и соблюдения этапов установки.

1. Труба зачищается от краски, ржавчины, неровностей.
2. Место повреждения обматывается уплотнителем из резины (желательно смазанным герметиком).
3. Поверх уплотнителя надеваются обе части обоймы и стягиваются подготовленными болтами.

После установки ремонтно-монтажной обоймы обязательно следует проверить герметичность. Если при пуске воды обнаруживается подтекание, необходимо стянуть болты до его устранения.

Краб-системы

Краб-систему обычно используют для не требующего герметичности объединения квадратных и прямоугольных профильных труб. Краб-системы пригодны для многократного использования, а также при своем небольшом весе имеют хорошую прочность и невысокую стоимость, поэтому получили широкое распространение за довольно короткий срок.

Крепления типа краб можно разделить на 3 вида:

• Т-образные, для объединения 3х предметов;
• Г-образные, для угловых конструкций;
• Х-образные, соединяют 4 предмета.

Хомуты

Крепежные хомуты часто применяются для герметизации слабых сварных стыков и участков подтекания. Они представляют собой загнутые пластины с уплотнителем из резины, плотно обхватывающие трубы и зажимающиеся с помощью болтов. В случае использования хомутов для совмещения двух профильных патрубков можно достигнуть высокой прочности соединения.

Соединение пластиковых труб

Большинство методов, описанных в разделе о металлических трубах, подходят и для скрепления пластиковых и ПВХ труб. Полимерные трубы все чаще стали заменять металлические, так что информация о том, как объединить пластиковые патрубки для канализации или водопровода без сварки и резьбы становится все более актуальной.

Существует несколько способов присоединить один участок пластикового патрубка к другому. Окончательный выбор технологии должен производиться только после оценки всех характеристик магистрали, в том числе от типа материала, диаметра и назначения системы.

В раструб

Трубы из полимеров изготовлены таким образом, что с одной стороны изделия расположен раструб, а с другой – торец. Диаметр раструба больше диаметра торца ровно настолько, чтобы торец одной трубы плотно вошел в раструб следующей. При выборе такого варианта установки, в стык вставляют резиновый уплотнитель для герметизации участка, рекомендуется дополнительно обработать место крепления герметиком.

Раструбный способ соединения пользуется популярностью благодаря простоте сборки и возможности работать с трубами различных диаметров. Таким методом часто строят канализационные системы, где не предусмотрено высокое давление носителя.

В раструб соединяются трубы ПВХ и из полипропилена.

Фитинги

Различные виды фитингов применяются при соединении металлопластиковых патрубков. В зависимости от конструкции трубопроводов и поставленных задач можно использовать компрессионные, обжимные и пуш-фитинги.

Виды установки компрессионных и обжимных фитингов практически не отличаются друг от друга, разница заключается в том, что в первом случае фиксация производится посредством компрессионного кольца и гайки, во втором случае – обжимного кольца.

Установка пуш-фитингов производится заметно быстрее. Подготовленная труба вставляется в изделие без помощи инструментов, а зажим клина фитинга происходит уже при подаче воды в водопровод.

Кроме металлопластиковых труб пуш-фитинги могут применяться при соединении патрубков из сшитого полиэтилена.

Цанговый метод

При соединении труб из пластика таким методом, понадобятся зажимные фитинги и цанги. Сам процесс работы состоит из 3 этапов.

1. Надеть цангу на внутреннюю полость.
2. Закрутить разводным ключом фитинговую гайку.
3. Произвести такие же действия на второй трубе.

Цанговый способ подходит для монтажа металлопластиковых трубопроводов небольших диаметров. Пластиковые патрубки могут не выдержать затягивания гайки и лопнуть.

Совмещение цангами подходит для труб из сшитого и обычного полиэтилена, металлопластика.

Муфты

Муфтовое соединение предполагает использование равнопроходной муфты, 2х монтажных гильз, инструмента для развальцовки. Процесс работы не занимает много времени:

• На трубу надевается гильза;
• Развальцовывается конец трубы в гильзе;
• Вставляется муфта;
• Гильза надвигается на муфту;
• Все перечисленное производится со вторым краем стыка.

Использование муфт подходит для труб из сшитого полиэтилена.

Склеивание

Обычно склеивание выбирают при соединении жестких полимерных труб. Правильно подобранный клей обеспечит герметичность стыка, единственным минусом является необходимость ждать не менее 1 часа перед запуском воды, пока клей не высохнет. Специалисты советуют использовать клей марки Griffon.

Сам процесс склеивания несложен. Конец трубы зачищается, на нем делается фаска напильником. При зачистке нужно проверять плотность вхождения патрубка в арматуру, не должно быть ни сильно свободно, ни сильно туго. Затем на фаску наносится клеевой состав, и труба вставляется в фитинг.

Иногда термином “склеивание” также называют холодную сварку, при которой материал трубы размягчается под действием реагента и производит сцепление со второй деталью на молекулярном уровне.

При помощи склеивания чаще всего соединяют трубы ПВХ. Изделия из других полимеров склеивают обычно в случае разового соединения.

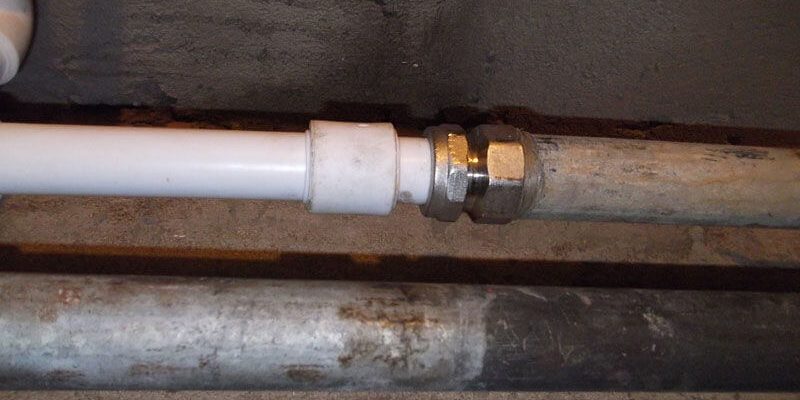

Соединение металлической трубы с пластиковой

Современные системы водоснабжения часто предусматривают использование и пластиковых, и металлических труб. Соединить металлическую трубу с пластиковой без резьбы лучше всего при помощи фланцев.

Фланцевое соединение подходит как для полипропиленовых, так и для полиэтиленовых труб. При отсутствии сварки, для крепления фитинга к патрубку используются металлические накидные фланцы. Такой метод выбирают при монтаже трубопроводов, в которых предусмотрена быстрая разборка для очистки, а также при подключении труб к различному оборудованию, входящему в систему (насосы, клапана, задвижки).

При проведении работ следует обращать особое внимание на целостность поверхности фланца – неровности, заусенцы могут повредить пластиковую трубу и значительно сократить срок ее эксплуатации. Этапы соединения участков канализации посредством фланцев подробно описаны в разделе о соединении металлических труб.

Все рассмотренные выше способы и методы соединения без сварки и резьбы проверены временем и активно используются строителями и ремонтными работниками. При необходимости быстро заменить участок трубопровода в отсутствие сварки, можно подобрать наиболее подходящий вариант решения проблемы, достаточно правильно поставить задачу и оценить технические возможности и риски.

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Читайте также:  Ревизия для канализационных труб: назначение, порядок установки

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R – указывает, что материалом изготовления изделия является полиэтилен;
• PP-R – означает, что стенка изготовлена из полипропилена;
• PE-X – основной материал изготовления стенки – сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

<center></center>В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

<center></center>Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

<center></center>

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

<center></center>Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.

Здравствуйте! Если вы когда-нибудь жили в многоэтажке, построенной в 80х годах прошлого века и раньше (а таких зданий в наших городах больше половины), то наверняка о проблемах протечек и потопов знаете не понаслышке. Страшно представить, сколько квадратных метров свежего (и не очень) ремонта было затоплено соседями сверху.

В этой ситуации не позавидуешь ни затопленному, ни виновнику. Причина, в  большинстве случаев  — неправильно смонтированные стыки водопроводных и канализационных труб. Поэтому к соединению коммуникаций между собой нужно относиться с высшей степенью ответственности, и моя статья сегодня — именно об этом.

Предлагаю узнать, как соединить металлическую трубу с пластиковой, избежав при этом катастроф бытового масштаба.

Когда требуется подобное соединение

Соединение пластиковых и металлических труб требуется довольно часто.

Можно обобщить все причины в 3 условных пункта:

• Плановая и срочная замена внутридомовых коммуникаций

В 20м веке все дома оснащались в основном чугунными трубопроводами. Постепенно чугун выходит из строя и на замену приходит пластик и металлопластик. Полимерные изделия намного дешевле, практичнее и удобнее в монтаже. Заменить сразу все коммуникативные линии в доме и в каждой отдельной квартире — невозможно. Поэтому в ходе ремонтных работ старые чугунные трубы соединяются с новыми пластиковыми.

• Строительство

При строительстве любых промышленных и гражданских зданий, сооружений, а также прокладке линий трубопроводов часто один участок монтирует одна подрядная организация, а следующий – другая. И далеко не всегда их работа согласована, а используемые материалы одинаковы. Поэтому чередование металлических и пластиковых коммуникаций — обычная ситуация в отечественном строительстве.

• Особые случаи

Иногда возникают ситуации, в которых использование различных материалов технологически необходимо. Например часть трубопровода подвержена высоким механическим нагрузкам, а часть –коррозии или высокой температуре. В этой ситуации на проблемных участках устанавливают более прочные стальные элементы, а все остальные монтируют из пластика.

Способы соединения

Существует несколько способов соединения металла и пластика.

Резьбовое

Применяется в случаях, когда диаметр соединяемых деталей не превышает 40мм. В этом способе стыковка происходит с помощью специального приспособления. Один конец этого приспособления — металлический с нанесенной на него резьбой. К нему прикручивается труба из металла.  Второй конец – пластиковый. С ним соединяется пластик, с помощью накидной гайки, либо пайки.

Соединительные приспособления делятся на три типа:

• Американка

Самый популярный вариант. «Американка» — это специальный элемент, состоящий из металлической части с нанесенной (внутренней или внешней) резьбой и пластикового патрубка.

Соединение металлической трубы с «американкой» производится методом накручивания специальной накидной гайки на  резьбу, с другой стороны с помощью специального паяльника приваривается пластиковая часть. Герметизацию обеспечивает установка резиновой прокладки.

Плюс данного переходника — разъемность. При необходимости трубы можно рассоединить. При выкручивании металлической части важно не повредить прокладку из резины.

• Фитинг-ниппель

Представляет собой пластиковую втулку с впаянной внутрь  металлической пластиной с резьбой.

Одна часть фитинг-ниппеля накручивается на внешнюю резьбу присоединяемой трубы из железа, вторая часть-припаивается к полипропиленовому изделию. Обязательно использовать уплотнитель, например ФУМ-ленту.

• Металлорукав

Металлорукав представляет собой гибкий шланг с уплотнительными манжетами и  накидными гайками. Диаметр – различный.

Стыковка с помощью металлорукава — самый нераспространенный вариант. Но, когда следует скрепить удаленные друг от друга детали — этот способ оптимален. Металлическая труба прикручивается к одной из частей металлорукава, а для присоединения пластиковой опять-таки используют фитинг-ниппель. При выборе рукава и фитинг ниппеля следует обращать внимание на резьбу изделий.

Фланцевое

В случае, когда диаметр труб больше 40мм для соединения удобно использовать фланцы.

Фланец в этом случае должен быть пластиковым (металлический не подойдет) с дополнительными втулками с буртами и ограничительными бортиками. Если на металлической детали  фланец уже присутствует — необходимо выбирать пластиковый соответственно его размерам.

Втулка с буртом надевается на концы соединяемых элементов, фланцы упираются в бурт. Герметизация достигается использованием резиновых либо паронитовых прокладок. Бурты втулок могут быть прямыми и конусными (на рисунке выше -конусный бурт). Прикрепление фланцев проводится болтами или шпильками. Крепеж затягивается крест-накрест, без усилия сжатия.

Фитинг

Соединение с помощью фитинга Гебо набирает все большую популярность.

Фитинг Гебо – обжимная муфта в виде патрубка. В состав фитинга Гебо входит несколько колец — зажимное, прижимное, уплотнительное и накидная гайка. Каждый из элементов имеет пару и располагаются они с двух концов муфты. Данный вариант соединения используется в случае, если нельзя на металле нанести резьбу.

Последовательность соединения:

• Фитинг раскручивается;
• Все зажимные кольца надеваются на соединяемые изделия;
• К одной из труб присоединяется муфта, поджимаемая с помощью накидной гайки;
• Тоже самое происходит с другой трубой.

Данное соединение обеспечивает 100% герметичности стыка, но сам фитинг нельзя нагружать.

Безрезьбовое

Соединение с помощью обжимной муфты.

Муфта состоит из следующих частей:

• Корпус из высокопрочной стали или чугуна;
• Две гайки из латуни или бронзы, расположенные по обоим концам корпуса;
• Четыре металлические шайбы устанавливаемые во внутренней полости корпуса;
• Герметизирующие резиновые прокладки.

Металлическая и пластиковая трубы вставляются в муфту каждая до середины, до  соприкосновения. Гайки затягиваются до упора.

Существует еще один способ безрезьбового соединения. Для этого используется металлический шланг. Шланг надевается на  края соединяемых деталей и обжимается специальными хомутами. Сейчас на рынке можно найти резиновые втулки, работающие по этому способу.

Существует и совсем «варварский» способ соединения полимерной трубы с металлической резьбой без применения каких-либо фитингов. Этот способ кстати приведен в видео ниже. Здесь пластиковая труба нагревается изнутри специальным «утюгом» и затем накручивается на металлическую резьбу. Горячий пластик обволакивает металл и создает довольно прочное соединение.

Но лично я считаю этот способ абсолютно ненадежным и использовать его в внутриквартирных коммуникациях-не рекомендую.

Пошаговая инструкция соединения

Как соединить пвх трубу с металлической

Скреплять пластиковые и металлические трубы необходимо в следующей последовательности:

• Выбираем способ соединения;
• Замеряем внутренний и наружный диаметр соединяемых изделий;
• Приобретаем все соответствующие фитинги (обращайте особое внимание на вид резьбы – внутренняя или наружная ;
• Наносим разметку на трубопроводе;
• Максимально ровно обрезаем край пластиковой трубы и зачищаем металлическую, при необходимости – срезаем старую и наносим новую резьбу;
• Помещаем на металлическую часть уплотнительную прокладку;
• Прикручиваем к ней необходимый фитинг, либо присоединяем фланец;
• В случае фланцевого соединения — придвигаем фланец к прокладке и соединяем его с другим фланцем шпильками или болтами;
• В случае резьбового соединения — металлическую часть зачищают, наносят уплотнитель либо фум ленту, прикручивают фитинг вручную, в ответную часть устанавливают край пластиковой трубы, при необходимости ее вваривают;
• Проверяем соединение на герметичность.

Как соединить металлическую трубу с металлопластиком

Оптимально соединять металлопластик с металлом обжимным фитингом. Последовательность действий поэтапно:

• Зачищаем стальную резьбу от ржавчины и грязи;
• Наносим слой изоляции (паклю, фум ленту);
• Накручиваем с помощью рожкового или газового ключа на металлическую трубу фитинг;
• Надеваем пресс-шайбу вместе с гайкой на край трубы из металлопластика и прокалибруем его;
• Помещаем конец металлопластиковой трубы на прикрученный к металлической фитинг;
• С помощью ключа закручиваем плотно обжимную гайку.

Как перейти с металлической трубы без резьбы на пластиковую

В некоторых ситуациях пластиковую трубу нужно присоединить к металлической детали без резьбы. И здесь существует 2 варианта — либо использовать вышеупомянутую  обжимную муфту для безрезьбовых соединений, либо нанести резьбу самостоятельно.

Для самостоятельного нанесения резьбы понадобится специальный инструмент-резьбонаноситель (резьборез). В продаже встречаются электрические и механические модели. В комплект электрического варианта входит несколько резцов для труб разных диаметров. Такая модель удобнее и легче механического, но стоит значительно дороже.

Ручной инструмент дешевле, но для работы с ним требуется немалая физическая сила и определенный навык.

Правила использования резьбореза:

• Нельзя пользоваться инструментом в случае, когда труба расположена вблизи стен;
• При работе с ручной машинкой следует четко соблюдать очередность движений — полоборота вперед, затем — четверть назад, и так по всей длине резьбы;
• Электрический инструмент быстро нагревается, ему периодически нужен отдых;
• Перед нарезкой металл необходимо очистить;
• Получившиеся резьбовые бороздки нужно смазать солидолом или другой смазкой

 Видеоруководство

«Голое» соединение пластика и металлической резьбы

Видео по соединению

Особенности некоторых видов соединений

Канализационные трубы

При прокладке и ремонте канализационных сетей  часто появляется необходимость соединять пластиковые трубы (чаще всего выполненные их ПВХ — поливинилхлорида)  с чугунными. Делается это с помощью специальных комплектующих – манжет, уплотнителей, гофр. В случае тотального дефицита этих деталей в строительных магазинах вашего города, можно изготовить уплотнитель самостоятельно, из пористой резины.

Самое важное здесь — четко понимать, что герметизация чеканкой или цементом недопустима.

За счет высокой разницы температур цементная стяжка быстро растрескается и потеряет герметичность. Чеканка же в свою очередь деформирует пластиковую трубу и стык не будет плотным.

Отопление или водопровод

В системах отопления и водоснабжения жидкость двигается под давлением, а соответственно все стыки должны это давление выдерживать.

Для соединения элементов используют либо  резьбу, либо фланец, других вариантов нет. Так как в быту  диаметры трубопроводов обычно небольшие, то резьбовое соединение — оптимально.  Очень редко появляется необходимость соединить  трубу из пластика не с железной, а с медной. Фитинги для такого соединения в продаже так же можно найти.

Водоснабжение загородного участка

На дачных участках чаще всего полимерную трубу необходимо подсоединить к насосу. В этих случаях лучший помощник  подключения — компрессионная ПНД – муфта. Она выдерживают высокое давление (до 16атмосфер) и обеспечивают полную герметизацию.

При установке ПНД – муфты необходимо проконтролировать отсутствие на трубе острых краев, способных повредить уплотнитель.

Советы специалистов

В заключение — несколько важных советов о том, как обеспечить герметичность и избежать протечек.

• Всегда используйте уплотнитель. В зависимости от типа соединения он может быть резиновым, натуральным, либо в виде специальной ленты. Стыки без уплотнителя будут пропускать воду;
• Правильно соединяйте элементы. Проверяйте – плотно ли вошла труба в фитинг или муфту;
• Если используется прижимной фитинг — контролируйте прилегание обжимной муфты. Подтянуть ее можно пресс-клещами;
• При затягивании деталей соблюдайте осторожность. Латунные фитинги хрупки и повредить их инструментом очень легко;
• Конец металлической трубы необходимо калибровать до полной гладкости;
• Периодически проверяйте состояние уплотнительных колечек и при необходимости меняйте их.

Заключение

Мы рассмотрели все возможные соединения пластиковых, металлопластиковых и металлических труб. Теперь провести ремонт необходимых коммуникаций вы сможете самостоятельно. Но всегда следует помнить —  помощь профессионала никогда не будет лишней. Не беритесь за дело без нужных знаний и навыков. И, кстати, в наших сообществах всегда можно найти специалиста по тому или иному строительному вопросу, посмотреть пару десятков полезных видео и просто задать интересующий вопрос. Добро пожаловать!

При вхождении в общую систему, водоотводах, подключении сантехники возникают ситуации, при которых приходится соединять разнородные виды трубного проката. Традиционные способы монтажа для этого не подходят. В статье подробно рассказано, как соединяют металлическую трубу с пластиковой без резьбы и сварки. Для этого выпускают специальные приспособления разных видов, размеров, функциональности. Их подбирают под вид скрепляемого проката, учитывают нагрузку на систему.

В каких случаях производится соединение разнородных труб

С появлением перспективных материалов, замена труб в панельных домах застройки середины и конца прошлого века приобретает массовый характер.

Типичные ситуации, при которых возникает необходимость соединения стыка металлической трубы с пластиковым фрагментом:

• полная замена металлического трубопровода на пластиковый внутри квартиры с сохранением домовых стояков;
• врезка системы частного дома в инженерные коммуникации;
• замена сантехнического оборудования с изменением места положения;
• врезка в систему при подключении посудомоечной или стиральной машины, другого оборудования;
• экстренный ремонт дефектных участков трубопровода;
• прокладка дренажной системы на участке.

В зависимости от вида системы и нагрузки на нее, подбирают соединительные устройства.

Особенности и характеристики соединяемых труб

В квартире, частном доме используют разные виды трубного проката. В многоквартирных домах для транспортировки воды традиционно использовали стальной прокат. Сейчас его меняют на пластик или металлопластик, реже на медный прокат. Канализационная система делалась из чугуна.

Монтаж труб нередко связан с врезкой в систему из разнородных материалов. Сваркой такие участки соединить невозможно – у них разная температура плавления. Скрепляющие переходники выпускают с резьбой и без нее, действующие как уплотнители.

Способы соединения металлических и пластиковых труб

Стыковые устройства используют при монтаже теплоснабжения, ГВС и ХВС, водоотведения. Где есть свободный доступ к участку, применяют резьбовые фитинги. Когда необходимо укрепить гладкие стыки, используют герметизирующие прокладки и зажимные приспособления: муфты или хомуты.

Читайте также:  Как приварить нержавейку к черному металлу

Резьбовое соединение

Используется на открытых участках, когда можно нарезать резьбу. Для соединения двух труб: металлической и пластиковой выпускают специальные фитинговые переходники нескольких видов:

1. Американка – двойной металлопластиковый фитинг. На металлической части сделана наружная резьба небольшого диаметра, она вкручивается в металлический отрезок. На пластиковой части большого диаметра – внутренняя резьбовая нарезка, она накручивается на полимерную деталь трубопровода. Это самый распространенный вид соединительных элементов.
2. Фитинг-ниппель устанавливается на металл аналогично «американке», а к пластику приваривается. Фитинги-ниппели выпускают для параллельных, крестовых и тройных разводок.
3. Металлические рукава – это гибкие шланги разной длины (от 15 до 80 см) в сетчатой или спиральной металлической оплетке с соединительными фитингами на концах. Они облегчают монтаж, не нужно изгибать трубный прокат, использовать отводы. Используются для резьбового подсоединения водопровода к смесителям, сантехнике, бытовому оборудованию.

Для завинчивающихся креплений необходим уплотняющий фум (полимерная растягивающаяся лента) или натуральный волокнистый лен, чтобы обеспечить герметичность стыков. При самостоятельном выполнении работ владелец жилья несет ответственность за надежность системы. В случае аварии придется оплачивать ремонт соседям снизу.

Применение фитингов Гебо

Когда трубопроводы расположены близко к стене, на конце соединяемых отрезков бывает сложно нарезать резьбу, приходится искать другие способы крепления элементов. Надежное соединение части металлической трубы с пластиком без резьбы производится с применением зажимной муфты – фитинга Гебо. Он состоит из патрубка с накидной гайкой, внутри находится три кольца:

• резиновый уплотнитель, устанавливается под прижимное кольцо;
• плоское прижимное кольцо;
• конусовидное зажимное кольцо, надевается на прижимное, соединяется с корпусом муфты Гебо.

После сборки соединительного устройства затягивается накидная гайка. У муфты для стыкового соединения все комплектующие парные, находятся с разных сторон.

Соединение металлической и пластиковой трубы муфтой Гебо

Фланцевое соединение

Полимерные соединительные элементы с высокими бортиками используют для разъемных соединений на участках, где проводится ревизия: у заглушек, кранов, приборов учета.

Читайте также:  Как приварить чугун к металлу электросваркой

Для безрезьбового соединения металлических и пластиковых труб используют полимерные соединительные элементы. Фланец или уплотнительный цилиндр – это втулка с бортиками. Он плотно надевается на полимерную деталь. Для герметичности стыка между фланцами устанавливают резиновые или паронитовые прокладки. Они уплотняются стягиванием бортиков болтами или шпильками.

Фланцевое соединение

Фланцы бывают с прямыми бортами, конусными. Есть закрепляющие втулки с прямыми бортами и конусным переходом.

Этапы работы:

• производится обрезка соединяемых деталей под прямым углом;
• на концы надеваются фланцы с использованием уплотняющих прокладок;
• фланцевые детали скрепляются между собой.

Болты затягивают равномерно, не допуская перекоса, нарушения соосности соединяемых труб.

С помощью хомутов

Безрезьбовое соединение укрепляют хомутами:

• свободные, опирающиеся на прямой бурт, подходят для легких трубопроводов диаметром до 300 мм и тяжелых до 150 мм;
• свободные, с опорой на конусный бурт, обеспечивающий прочность соединения трубопроводов диаметром до 200 мм;
• свободные с опорой на прямой бурт с конусным переходом – самые надежные;
• универсальные клиновые с фигурным фланцем применяются для укрепления любых стыков.

Соединение металлической и пластиковой трубы при помощи хомута

Для герметичности стыка под хомут подкладывают резину. Этапы монтажа:

• подбирают элемент, совпадающий по размеру с металлической деталью (с учетом резиновой прокладки);
• выравнивают на нем заусенцы, чтобы сохранить герметичность пластика;
• надевают хомут на металлическую трубу так, чтобы прокладка из резины не выступала больше, чем на 1 см;
• собирают стыковое соединение (вставляют в хомут пластиковый отрезок);
• стягивают стык, затягивая болтовое соединение (важно соизмерять усилия с допустимой нагрузкой на полимер, чтобы не допускать растрескивания пластика).

Для сетей ХВС, ГВС выпускают резиновые патрубки, укомплектованные двумя стягивающими хомутами.

При монтаже канализационной системы используют переходные резиновые манжеты: прямые или гофрированные патрубки. Узкий конец вставляется в металлический прокат, в широкий монтируется пластик. Применение специальных резьбовых и нерезьбовых приспособлений сокращают сроки монтажа трубопроводов. При соединении металлической трубы с пластиковой обязательно проверяется герметичность стыка. Сначала производится контрольное заполнение системы. Только после проверки всех соединений трубопровод эксплуатируется.

Используемые источники:

• https://www.kanalizaciya-stroy.ru/soedinenie_trub.html
• https://montagtrub.ru/kak-soedinit-plastikovuyu-trubu-s-metallicheskoj/
• https://vseotrube.ru/montazh-i-remont/kak-soedinit-metall-i-plastik
• https://svarkaprosto.ru/tehnologii/kak-soedinit-metallicheskuyu-trubu-s-plastikovoj-bez-rezby
