Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры

Атмосферные осадки наносят колоссальный урон земельным участкам и дорогам. Минимизируется уровень влаги, организацией ливневой канализации, для обустройства которой, требуются желоба для отвода воды.

Производители предлагают три формы выпуска жидкий Тирет, гелевый или гранулированный. Пользоваться средством очень просто, любой состав заливается или засыпается в трубу, через 5-10 минут промывается водой. Справится Тирет может не со всеми видами загрязнений.

Лотки для отвода воды с кровли

Желоба изготавливаются из металла и пластика.

Металлические желоба

Металлические желоба отливаются из меди, алюминия, оцинкованной стали и титан-цинка. Размер лотка зависит от площади ската крыши.

Скат (м2)	Диаметр желоба (мм)
10-70	90
100-200	100-130
200 и >	150

Желоба из оцинкованной стали

Желоба покрывают защитным слоем пластизола или пурала, что значительно повышает их стойкость к ржавчине. Выпускаются изделия разных цветов.

Достоинства

• Лояльная стоимость
• Монтаж без особенностей
• Эстетичный вид
• Хорошая устойчивость к коррозии

Недостатки

• Подвержены механическим повреждениям, что приводит к нарушению защитного покрытия с последующим ржавением
• Короткий срок службы

Алюминиевые желоба

Можно приобрести готовые или сделать своими руками. Отрезать лист металла, создать желоб и покрасить краской с двух сторон. Готовые желоба продаются с готовыми соединительными заклепками.

Достоинства

• Очень легкие
• Просто монтируются
• Прочные
• Приятный внешний вид
• Долгий срок эксплуатации

Недостатки

• Стоят чуть дороже оцинкованных
• Подвержены коррозии при контакте с другим металлом.

Медные лотки

Отличительная характеристика изделий из меди, они не нуждаются в дополнительной обработке. Соединяются методом пайки или фальца.

Достоинства

• Очень большой срок службы
• Прочность
• Хорошо переносят кислотные осадки

Минусы

• Изделия дорогие
• Сложная установка
• Образование ржавчины при контакте с другим металлом

Желоба изготовленные из титан-цинка

Состав сплава: 99.5% цинк, 0.5% титан, алюминий, медь.

Достоинства

• Высокая прочность благодаря титану
• Срок службы 150 лет
• Устойчивость к агрессивным средам

Минусы

• Дорого
• Детали соединяются методом пайки.

Желоба из пластика

Пластик самый востребованный материал на рынке.

Плюсы изделий

• Лояльная стоимость
• Простой монтаж
• Легкое соединение деталей, благодаря специальным креплениям
• Не подвержен коррозии
• Высокая стойкость к агрессивным средам
• Большой выбор размеров и цветов
• Краситель добавляется в материал. Если появилось механическое повреждение оно практически незаметно.

Недостатки

• При сильной нагрузке может треснуть или сломаться

Форма желобов

Водоотводные лотки для кровли отливаются

• Квадратные
• В форме трапеции
• Полукруглые
• Прямоугольные
• Полуовальные

Какой формы выбрать желоба зависит от фантазии и желания владельца здания.

Важно! Для монтажа системы водоотведения с кровли потребуются не только желоба, но и крепежи, заглушки, уголки, водосточные трубы, точечные дождеприемники, соединительные детали, воронки, тройники, герметик.

По каким критериям выбирать желоба для кровли

1. Размер желоба соответствующий площади ската кровли
2. Форма
3. Цвет
4. Материал изготовления
5. Проверить на наличие повреждений
6. Способ монтажа

Желоба для отвода воды с поверхности земли

Лотки изготавливаются из

• Железобетона. Нельзя ронять при транспортировке и монтаже. Трудный монтаж из-за большого веса. Достоинства огромный срок службы, устойчивость к агрессивным средам.
• Пластика. Легкие. Простая установка. Лояльная стоимость. Не ржавеют, но при замерзании могут лопнуть.
• Металла. Монтаж без особенностей. Явный недостаток это подверженность коррозии.
• Чугуна. Очень прочные лотки с долгим сроком службы, покрыты специальным антикоррозийным покрытием. Недостатки таких лотков в их большом весе, сложной установке, а также чугунные решетки и лотки не редко воруют.

Чугунные и железобетонные водоотводные желоба применяются в своем большинстве в местах с большой нагрузкой (автострада, аэродром, производство и т.д.)

Пластиковые и металлические используют для отвода воды на частных участках.

Рекомендация Чтобы желоба долго и исправно функционировали, необходимо их правильно установить и производить периодический осмотр на повреждения и очистку от мусора.

Отливаются лотки:

• U- образной формы
• Трапециевидной
• Прямоугольной

Щелевые желоба применяются для отвода воды с дорог и тротуаров. Каждый материал делится по типу допустимой нагрузки. Водоотводные лотки устанавливаются с решеткой, которая выполняет защитную и декоративную функции. Все желоба устанавливаются под уклоном, для организации самотека.

К сведению. Чтобы собрать ливневую канализацию потребуются желоба, заглушки, решетки, пескоуловители, герметик, точечные дождеприемники, коллектор, цемент.

Статья размещена в рубрике|подрубрике

Проблема водоотвода актуальна для любой территории, на которой может скапливаться дождевая вода. С целью ее сбора и отведения используются специальные поверхностные водоотводные системы, основными элементами которых являются лотки для ливневой канализации.

Несмотря на кажущуюся простоту изделий, лотки смогут полноценно выполнять свою работу только при правильном расчете и выборе. Необходимо учесть интенсивность движения в месте, оборудуемом ливневками, степень загрязненности воды, максимальную пропускную способность системы, вид поверхностного покрытия территории.

Для чего нужны и где применяются лотки

Ливневая канализация решает следующие задачи:

• отвод дождевых вод с определенных территорий;
• защита от подтопления всевозможных сооружений, конструкций и зданий, заглубленных ниже уровня почвы;
• поддержание грунта в твердом и сухом состоянии, его защита от возможной эрозии;
• продление эксплуатационного ресурса тротуаров, дорог, отмосток и прочих твердых покрытий.

Водоотводные желоба применяются в следующих областях:

• обрамление автомобильных дорог, железнодорожных путей, пешеходных дорожек;
• на промышленных предприятиях с целью отвода осадков и прочих вод с территорий цехов, складов, стоянок, мест расположения техники. Тут преимущественно применяются бетонные или железобетонные лотки для отвода воды;
• водоотведение от зданий, домов, автозаправочных станций и прочих сооружений;
• в парках, на площадях и других территориях такие желоба используются для поддержания в чистоте дорожек, открытых мест, газонов;
• для отвода воды от загородных домов, дач, хозпостроек. Для этой цели популярны пластиковые и композитные лотки, обладающие небольшим весом.

Из каких материалов изготавливаются лотки, их стандартные размеры

Для оборудования водоотводной системы могут применяться каналы различного профиля, размера, изготовленные из самых разных материалов. Для правильного их выбора нужно знать особенности каждого из этих видов. Основное различие лотков состоит в материале изготовления, поэтому уделим этому вопросу максимальное внимание.

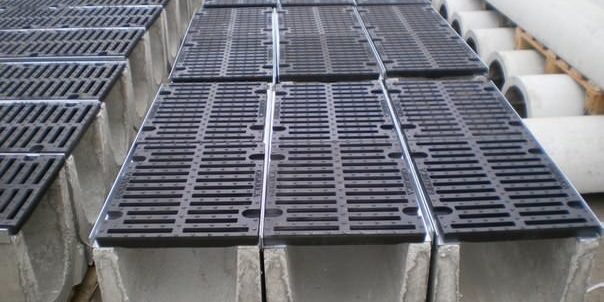

Бетонные лотки

Тяжелые, но очень надежные и недорогие бетонные лотки прекрасно справляются с отведением воды даже в больших объемах. Инертность бетона (фибробетона) к агрессивным составам позволяет отводить от фундаментов зданий и дорожных покрытий солевые и прочие химические составы. Это наиболее надежные из всех видов подобных изделий, способные выдерживать значительные весовые нагрузки.

Как недостаток можно отметить большой вес лотков, ведь он может начинаться со 100 кг. Этот фактор увеличивает стоимость их транспортировки и установки, так как приходится использовать погрузочную технику и большое количество рабочих.

Стандартные размеры бетонных и железобетонных желобов:

• длина — 1 м;
• ширина по сечению — 10-50 см;
• высота конструкции — 9-76 см.

Подробнее о том, что собой представляет лоток водоотводной бетонный с решеткой, можно узнать из отдельной статьи.

А о пластиковом дренажном колодце есть информация на этой странице сайта. Виды и монтаж.

Пластиковые лотки

Материалами для изготовления пластиковых каналов служат полипропилен и полиэтилен (ПНД). Пластиковые лотки для ливневой канализации устойчивы к большинству химических веществ, находящихся в дождевой и сточной воде. Их пропускная способность весьма высока благодаря гладким стенкам, на которых не задерживается мусор. Небольшой вес изделий (до 15 кг) дает возможность легко их транспортировать и устанавливать лотки своими руками. Использование погрузочной техники исключается.

Недостатки пластика также имеют место. Такие каналы обладают меньшей прочностью по сравнению с бетонными образцами, немного меньшими показателями долговечности, а также более высокой стоимостью.

Наиболее популярные размеры пластиковых лотков для ливневки:

• высота с решеткой или без нее — 6-30 см;
• ширина — 14-20 см;
• длина стандартная — 1 м.

Полимербетонные лотки

Такие изделия набирают популярность ввиду сочетания положительных качеств бетона и пластика. Они производятся из гранитной крошки, кварцевого песка или подобных им материалов в сочетании с эпоксидными или полиэфирными смолами. Полимерные компоненты заменяют собой цемент. Желоба из полимербетона обладают малым весом, но значительной прочностью и гибкостью. Они отличаются от бетонных аналогов более гладкими стенками, улучшающими их пропускную способность. Причем, нагрузка на композитные лотки может быть максимальной, как для бетонных водоотводов.

Полимербетонный ливневый лоток имеет следующие размеры:

• длина лотка — 1 м;
• ширина — 7-30 см;
• высота — от 5,5-12,5 см.

Лотки из полимерпесчаника

Для изготовления желобов из такого композитного материала как полимерпесчаник, используется смесь мелкофракционного песка и полимерной крошки. Смесь разогревается до температуры ее плавления, а затем прессуется. На выходе получаются изделия заданной формы. Лотки сочетают в себе упругость пластика и прочность кварца, поэтому могут быть использованы в большинстве случаев прокладки ливневой канализации. Тем более, что их стоимость их невысока, а вес вдвое меньше, чем у бетонных каналов.

Размеры полимерпесчаных лотков:

• Длина — 1 м;
• высота — 7-12,5 см;
• ширина — 140 см.

На заметку: Нужно сказать также о существовании чугунных лотков для ливневки, но обладая большим весом и высокой стоимостью, данные изделия не имеют преимуществ по сравнению с другими.

Классы нагрузки лотков

Для правильного выбора лотков для ливневой канализации необходимо учесть уровень нагрузок, воздействующих на поверхность с расположенными на ней лотками. Для этого обратите внимание на классы максимально допустимых нагрузок, которые присваиваются таким изделиям.

A15

Нагрузка на такие лотки является минимальной. Они могут выдерживать лишь 1,5 т. Поэтому применяются в таких местах как детские и спортивные площадки, небольшие территории, стоянки, частные владения, велосипедные и пешеходные дорожки.

В 125

Для таких изделий нагрузка может быть увеличена до 12,5 т. Подходят для оборудования автостоянок, дорог с небольшой интенсивностью движения, водоотвода от частных домов и гаражей.

С 250

Предельные нагрузки для такого класса изделий — 25 т. Области применения: оборудование автозаправочных станций, автомобильных дорог, отвод воды от придомовых территорий в городах.

D 400

Нагрузка — до 40 т позволяет использовать лотки на промышленных объектах, на автотрассах с высокой интенсивностью и наличием большегрузного транспорта.

Е 600

Высокая нагрузка, исчисляемая 60 т, дает возможность использовать изделия в цехах предприятий, на морских причалах, складах, местах накопления и перемещения массивных грузов.

F 900

Это максимальный показатель нагрузки, присваиваемый изделиям. Лотки данного класса используются в местах сосредоточения и перемещения крупногабаритной военной и промышленной техники. Например, на аэродромах, военных объектах, некоторых предприятиях.

Установка лотков для ливневой канализации

Установка водоотводных лотков — процесс ответственный и трудоемкий, но при соблюдении всех правил монтажа вполне возможно смонтировать водоотводные лотки своими руками.

Работа выполняется в такой последовательности:

1. Размечается территория под траншею соответствующей ширины. Обязательно учитывайте уклон не менее 1 см на погонный метр для лучшего самотека воды.
2. Прокапывается траншея по всей протяженности водосбора.
3. Утрамбовывается дно траншеи.
4. В траншею засыпается песчаная подушка.
5. Дно и стенки траншеи заливаются жидким бетонным раствором.
6. При необходимости сначала устанавливаются пескоуловители. Далее поверх раствора устанавливаются лотки. Каждый из них стыкуется с соседним лотком. Допускается несильное постукивание молотком по стенкам лотка для придания ему соответствующего положения.


7. Лотки накрываются решетками, которые должны находиться ниже уровня поверхности на 5 мм.
8. На поворотах лотки стыкуются между собой посредством вырезания отмеченных отверстий или при помощи поворотных вставок.
9. Все стыки между соседними лотками заливаются герметиком.

Совет: Для точной установки лотков и придания им нужного наклона используйте строительный уровень. На «глаз» производить такую установку весьма проблематично.

Водосточная система является частью ливневой канализации. Как проводится установка водостока своими руками, читайте в отдельном материале.

Про особенности дождевых пластиковых лотков мы рассказали в другой статье.

Если вам нужно сделать вокруг дома отмостку, то вам может быть интересна эта информация http://okanalizacii.ru/drenazh/kak-sdelat-otmostku-vokrug-doma-svoimi-rukami.html

Рекомендации по эксплуатации ливневой канализации

Системы поверхностного водоотвода периодически должны очищаться от попавшего в них мусора. Для этой цели чаще других используются следующие способы очистки:

• механическая прочистка лотков подручными средствами. Она сопряжена со снятием и повторной установкой решеток;
• гидродинамическая очистка напором воды под давлением. В этом случае снимается только одна решетка для заведения шланга в канал. Вода устремляется по каналу, вымывая весь мусор. Выполняется с помощью пожарной техники или специальных аппаратов, создающих высокое давление воды.

Также существуют и другие способы очистки ливневок, которые применяются реже, в основном, для очищения каналов ото льда. Термическая очистка подразумевает подачу в каналы горячей воды, а химическая очистка основывается на использовании химикатов для удаления слоев льда. Однако последние два способа не так популярны.

Совет: Чтобы не затрачивать массу усилий для чистки уже забившихся водоотводящих систем, своевременно проявляйте заботу о ливневках, производя их регулярные профилактические чистки в процессе всего года.

Система водоотведения, собранная по всем правилам, обеспечит качественный поверхностный дренаж территории вокруг дома на долгие годы.

Цена на ливневые лотки

Приведем информацию о примерной стоимости некоторых из описанных выше элементов водоотводных систем. Она будет зависеть как от материала изделия, так и от его размеров и комплектации.

Например, на бетонные лотки для ливневой канализации цена будет начинаться от 360 рублей за изделие стандартной длинны 1000 мм (ширина — 140 мм, высота — 125 мм), пластиковые лотки той же длинны с оцинкованной решеткой можно приобрести за 550 рублей (ширина — 116 мм, высота — 96 мм). Полимербетонные водоотводные желоба размерами 1000*140*70 мм будут стоить ориентировочно 820 рублей.

Добавьте страницу в закладки!

После зимнего периода, когда начинает таять снег, а также в дождливую погоду, любой частный дом нуждается в ливневой канализации. Осадки с крыши обычно попадают в специальные ливневые желоба, прикрепленные к кровле. Там собирается влага, которая затем спускается в сточные канавы.

Содержание

Если в доме нет такой единой системы отвода потоков воды, тогда в скором времени это приведет к разрушению фасада здания, его фундамента и цоколя, порче теплоизоляции. Вода будет скапливаться в подвале и под фундаментом, а вокруг самого строения будет собираться влага и стоять лужи. Чтобы этого не случилось необходимо создать водосток, он и будет решать все задачи по отводу воды.

Виды ливневых канав

На крыше дома расположены все основные желоба, трубы и воронки по которым стекается вода с кровли. Ливневые канавы бывают трех основных видов.

1. Открытого типа
2. Закрытого типа
3. Смешанная система, в которой есть элементы закрытого и открытого типа.

Теперь более подробно о каждом из них в отдельности.

Система открытого типа почти всегда используется в загородных домах. Ливневые желоба обычно располагаются немного ниже уровня грунта, туда стекаются все потоки воды и затем отводятся в единое место утилизации или очистки. Такую систему можно соорудить с помощью разных материалов.

Природные материалы — камни, дерево не повлекут за собой материальных затрат. Единственно, что придется потратить — это время, поскольку надежно закрепить стенки таких каналов будет непросто.

Специальные желоба для стока воды придется покупать, их стоимость будет зависеть от выбранного материала. Наиболее недорогой вариант — пластик, а самый дорогой — металл.

Чтобы водосточная система имела более привлекательный эстетичный вид ее необходимо прикрыть решеткой, а под ней будут функционировать водосточные желоба.

Каналы закрытого типа чаще применяются в домах городского типа. Здесь вода, которая собирается после дождей, течет в закрытых трубах, которые спрятаны в земле. Такое устройство требует больших материальных затрат, поскольку кроме материала необходимо иметь проект по которому вода будет поступать в единую систему максимально точно.

Принцип действия ливневки

На крыше дома располагаются все основные желоба, куда стекаются природные осадки с кровли, а также воронки и трубы, вся система в комплексе отвечает за сбор воды на поверхности крыши. Кроме этого, на крыше должны быть установлены дождеприемники и колодцы водосбора, а также трубы, проложенные в земле, которые отнесут воду в коллектор. Также применяются фильтры, заглушки, сифоны, они должны способствовать лучшей работе всей системы в целом.

Стекающая с крыши вода попадает в желоб, после этого в воронки и систему отводных труб, затем водный поток поступает в дождеприемник и в трубы под землей и уже оттуда в коллектор. Вся система должна быть выполнена правильно, иметь нужный угол наклона, чтобы вода без проблем могла попасть в конечный пункт водосбора. Если кровля неплоская, то это упрощает систему сбора и отвода воды.

На плоской крыше сделать систему непросто, здесь нужно делать уклон в конструкции кровли, чтобы вода могла попасть к приемным воронкам. Водосточные трубы с такими кровлями располагаются внутри здания на небольшом расстоянии от его стен. Вода поступает в наружную ливневую канализационную систему, обходя общую домовую.

Материалы для ливневых желобов

Систему водостоков можно выполнить из нескольких видов материалов — ПВХ, металла, бетона. Если выбирать желоба из пластика, то они не настолько прочны как металлические, но они не подвержены коррозии. Конструкция в целом получается легкой и удобной для монтажа. Грязь на пластиковых водостоках не оседает, а это не препятствует свободному току воды. Пластиковые желоба не издают шума, но боятся морозов.

Бетонные желоба можно назвать самыми надежными и долговечными, они не подвержены коррозии. Их хорошо устанавливать для водостока по периметру отмостки дома, они смогут обеспечить качественный дренаж и сохранить в целости фундамент строения. Отличные качественные характеристики, невысокие цены делают бетонные желоба для дренажа очень выгодными, поэтому они пользуются большим спросом.

Металлические желоба делаются из стали, меди, алюминия, они также могут иметь одностороннее или двухстороннее покрытие из полимера, которое будет в дальнейшем служить ему защитой от коррозии. Недорогим вариантом является оцинкованная сталь, ее можно дополнительно окрасить.

Есть изделия из горячей оцинкованной стали, которую покрывают полимерным покрытием или грунтовкой. За счет этого фасад дома всегда выглядит привлекательно, покрытие также помогает продлить срок службы желобам.

Цена элементов водосточной системы

Линейный водоотвод представляет собой систему из углубленных лотков — водосборных каналов и желобов. Система соединяется с ливневкой, которая может быть изготовлена из различных материалов. Цена изделия будет зависеть от материала, из которого выполняются элементы для стока талой и дождевой воды. Ниже приведены примерные цены на стандартные металлические изделия для устройства водосточной системы.

• Желоб водосточный — в него поступает вода, перед тем как попасть в водоотвод и водосточную трубу — 286 рублей за 2 метра.
• Угол желоба — используется для изменения направления водного движения — 294 рубля.
• Канадка — используется для отвода воды из водостока в трубу — 206 рублей.
• Труба водосточная — по ней стекает вода вдоль фасада здания, ее цена за 2 метра 440 рублей.
• Тройник — служит соединением для труб, которые собирают воду из разных сторон в один сток, цена изделия 658 рублей.
• Воронка выпускная — важный составной элемент, с ее помощью вода из желоба поступает в водосточную трубу, стоимость 165 рублей.
• Колено нижнее — крепится у отмостки здания, чтобы вода не попадала на фундамент, цена 123 рубля.
• Колено универсальное — предназначено для изменения направления потока воды в водосточном стояке, цена 123 рубля.
• Воронка водосборная — в нее поступает вода, перед тем как попадет в водосточный стояк, стоимость 290 рублей.

Заключение

Ливневая система, которая правильно подобрана и организована, поможет избежать затопления низких мест на приусадебном участке, придать всей территории более эстетичный вид. Ливневая канализация будет способствовать сохранению здания и не допустит его разрушения.

Содержание статьи:

Дождевая вода способна разрушить даже самые крепкие стены. Ведь как известно, вода камень точит. Если ливневые стоки или грунтовая вода в избытке постоянно будут попадать в грунт около фундамента, на бетоне появится грибок, а затем и микроразрушения. Зданию грозят регулярная сырость, холод и плесень со стороны пола. Для качественной защиты фундамента от ливневых стоков/грунтовых вод используют желоба для отвода воды на земле. В кругах профессионалов они называются ливневой канализацией или просто ливневкой.

Определение и назначение водоотводящего желоба

Ливневки предотвращают затопление пешеходных дорожек

Водоотводящие желоба применяются для качественного отведения дождевой воды с грунта. Ливневки монтируют у всех без исключения жилых зданий, по автострадам и проезжим частям, на всех габаритных промышленных объектах и объектах общественного назначения: аэропорты, вокзалы, подземные переходы и др.

Ливневка выполняет следующие функции:

• Защищает от подтопления здания и сооружения, отводит воду от порогов и стен.
• Качественно отводит дождевую воду с заданной территории.
• Продлевает срок эксплуатации дорожного полотна и других твердых покрытий.
• Поддерживает грунт в относительно сухом состоянии при дождевых/снежных осадках. Для этих целей еще укладывают специальную дренажную систему, для которой нужно предварительно перфорировать лотки.

Неправильно смонтированная ливневка способна спровоцировать много проблем от стандартного затопления фундамента/подвала до парализации дорожного движения на трассе.

Устройство водоотводных желобов

Ливневая канализация состоит из отдельных водоотводящих желобов, соединенных между собой в протяженный коллектор. Конструктивно каждый элемент представляет собой U-образный или П-образный лоток, который укладывают дном вниз. Верхняя открытая часть элемента канализации сверху накрывается специальной решеткой. Всю линию монтируют под уклоном. В результате ливневые стоки попадают в коллектор через решетку/дождеприемник и продвигаются в таком виде к канализации, местным водоемам и пр. Весь крупный мусор в виде палой листвы, бумаг, бутылок, веток остается на поверхности ливневки.

Полноценно выполнять водоотводящую функцию желоба могут только при условии правильного расчета уклона коллектора и его диаметра под объем ливневых вод.

Все водоотводящие желоба классифицируют по уровню нагрузки.

• А15. Предназначены для минимальной нагрузки. Такие лотки монтируют в частном секторе, на велосипедных и парковых дорожках.
• В125. Желоба, выдерживающие немного большую нагрузку. Их принято монтировать вдоль обычного дорожного полотна, предназначенного для легкового транспорта.
• С250. Такие желоба используются три повышенных погодных нагрузках. Чаще показаны для установки на автомойке.
• D400. Ливневые лотки, способные выдержать интенсивную нагрузку. Монтируются на автобанах, дорогах и трассах международного назначения, в промзоне.
• E600. Одни из мощных ливневых лотков. Предназначены для монтажа на промышленных предприятиях.
• F900. Самые мощные желоба. Монтируются в аэропортах, аэродромах, военных базах.

Важно правильно подобрать тип желоба, чтобы ливневая канализация работала без сбоев.

Материалы изготовления

Композитный водоотводной лоток

Для изготовления водоотводящих лотков используют такие материалы:

• Пластик. Полимерные желоба устойчивы к агрессивному воздействию и перепадам температур. Имеют хорошее линейное расширение. Пластиковая ливневая канализация способна выдерживать нагрузки до 60 т воды на каждый квадратный метр. Единственным недостатком пластиковых лотков является их плохая сцепляемость с бетонным основанием.
• Металл. Чаще используют чистый или оцинкованный чугун. Второй вариант предпочтительнее, поскольку обладает антикоррозийными свойствами. Металл устойчив к поперечным и продольным повышенным нагрузкам.
• Бетонные лотки. Оптимальный вариант как для частной ливневки, так и для промышленной. Бетонные желоба прочны и устойчивы к агрессивным средам. Однако внутренняя часть такого лотка склонна к образованию илистых отложений, грибка. К тому же каждый элемент имеет вполне внушительный вес.
• Композит. Смесь, приготовленная из бетона с добавками (пластик, песок, стекловолокно) позволяет получить на выходе прочные и в меру легкие ливневые лотки. Имеют эксплуатационные характеристики, лучшие, чем у пластика и чуть худшие, чем у железобетона. Внутренняя сторона композитных желобов гладкая в отличие от бетонных.

Для защиты системы от мусора используются чугунные или пластиковые решетки для водоотводных лотков.

Размеры ливневок

Для каждого вида ливневого лотка предусмотрены свои производственные размеры:

Материал	Длина (м)	Ширина (м)	Высота (м)	Сечение (м)
Пластик	1м	0,14-0,5 м	0,06-0,79м	0,1 м и более
Чугун	0,5 м	0,2 м	0,1 м и более
Железобетон	0,5-4 м	0,14-0,44 м	0,15-0,88 м	От 0,1 м
Композит	1 м	0,15-0,4 м	0,1-0,5 м	0,1-0,2 м

Правила монтажа

Чтобы правильно смонтировать ливневую канализацию, важно придерживаться таких правил:

• Тип лотков подбирается в соответствии с предполагаемым объемом стоков на участке. При этом к полученному результату нужно прибавить еще 25%.
• Материал изготовления должен соответствовать предполагаемой нагрузке. К примеру, нет смысла тратить средства на приобретение чугунных желобов для домашней ливневки, либо монтировать пластиковые желоба на автостраде.
• Коммуникацию нужно заглубить ниже уровня промерзания грунта (40-60 см).
• Под коллектор нужно обязательно стелить подушку из слоя щебня и песка. На чистый грунт желоба не укладывают.
• При монтаже ливневки обязательно делают уклон, равный 10 мм на каждый погонный метр коллектора. Это обеспечит достаточную силу свободного течения стоков.
• В обязательном порядке монтируют в коллектор пескоуловители. Они предотвращают засоры и заиливание желобов.
• Верхние решетки надежно фиксируют винтовыми замками. В противном случае не исключено воровство, а затем и засор ливневой канализации.

При монтаже водоотводящих желобов обязательно стоит учитывать степень загрязненности ливневых стоков. Только при соблюдении всех рекомендаций водоотводящая канализация будет работать исправно не один десяток лет.

Без системы водоотвода, любой вид строительных работ считается незавершенным. Лотки для водоотвода являются основным сооружением, необходимым для контроля осуществления качественного отвода воды с участка.

Система, состоящая из желобов и отводов, направляет сточные воды в канализацию. Установленный в жилом доме бетонный желоб обеспечивает сток воды во время осадков и таяния снега, таким способом улучшая качество грунта.

Содержание:

• Достоинства и недостатки ↓
• Виды используемых лотков ↓
• Бетонные ↓
• Полимербетонные ↓
• Полимерпесчаные ↓
• Размеры и объемы ↓
• Самостоятельный монтаж ↓
• Подготовка траншеи ↓
• Укладка лотков ↓
• Стоимость ↓
• Блиц-советы ↓

Как правило, водоотводные конструкции монтируются во время строительства определенного объекта. Лотки защищают основание здания, цокольный этаж или подвальное помещение от разрушения почвы, тем самым продлевая срок службы объекта.

В частном строительстве, бетонные водоотводные лотки применяются для устройства жилых домов, тротуаров, садовых и газонных дорожек, гаражей, спортивных площадок, парковки легкового автотранспорта.

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

1. Низкая цена.
2. Устойчивость к воздействию химических веществ.
3. Коррозиеустойчивость.
4. Высокая степень прочности.
5. Влагонепроницаемость.
6. Устойчивость к колебаниям температур.
7. Цельность сооружения.
8. Универсальность применения.
9. Гладкая поверхность способствует эффективному отводу мусора.
10. Изделие является экологически чистым.
11. Нет замены по более низкой стоимости.
12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

1. Большая масса затрудняет монтаж желобов.
2. Высокая стоимость транспортировки лотков.

Виды используемых лотков

Различают несколько видов бетонных лотков для отвода воды:

Бетонные

Такие желоба считаются самыми прочными в данной категории, они способны выдерживать внешнюю нагрузку в диапазоне 60-90 тонн. Изготавливаются посредством добавления цемента. Применяются для отвода ливневых стоков после осадков в канализационные стоки.

Полимербетонные

Сочетают в себе качества бетонных и пластиковых отводов воды. Производятся из кварцевого песка и гранитной крошки с добавлением специальных полиэфирных и эпоксидных смол. В данном случае цемент заменяют полимерными соединениями, в результате чего, конструкция обладает устойчивостью к воздействию различных химических элементов.

Пластик, входящий в состав материала, в разы облегчает конструкцию по сравнению с бетоном. Для частного строительства, используют желоба с решетками и без решеток, их масса на порядок меньше лотков из железобетона.

Полимерпесчаные

Желоба данного вида являются самым современным технологическим решениемсреди лотков водоотведения, обладают особой пластичностью и очень длительным сроком использования. Желоба производятся из полимерной крошки с добавлением специального песка мелкой фракции. В прочности не уступают бетонным изделиям, но имеют маленький вес, благодаря чему легко монтируются.

Размеры и объемы

Информацию о размерах изделия можно узнать из маркировки. Первые буквы с цифрой означают размеры, последующее число – вертикальная нагрузка. Последние показатели обозначают длину лотка.

Стандартная длина всех желобов составляет 1 метр, однако она может быть немного больше в зависимости от ширины и массы изделия. Ширина лотков может колебаться в диапазоне от 14 см до 4 метров, высота – от 6 см до 170 см.

Объем изделий может значительно разниться, однако, наиболее применяемые из них:

• Л 1-7 объемом 0,07 м3;
• Л 2-7 объемом 0,07 м3;
• Л 3-8 объемом 0,14 м3;
• Л 300 объемом 0,3 м3;

Самостоятельный монтаж

Устройство системы ливневого отвода требует соблюдения определенных правил. Первоначально, необходимо разработать проект и произвести все замеры. Выбор изделий необходимо осуществлять с учетом свойств почвы и проектной нагрузки. Также, важно определить предельную способность и глубину расположения.

На данном этапе работ следует учесть не только размеры желобов, но и возможность устройства бетонного слоя на дне траншеи и боковых бетонных опор.

Устройство каналов следует производить с уклоном, таким способом обеспечивается самоотвод воды. Длина траншеи должна составлять всю протяженность укладки, а ширина каналов – превышать ширину лотка на 20 см.

Глубина должна быть больше размеров желобов с учетом бетонного слоя, чтобы по завершении монтажа водоотвода решетки для ливневых каналов располагались на 0,5 см ниже уровня поверхности, в которую осуществляется монтаж. Для облегчения работы, можно посредством шнуров разметить месторасположение траншей.

По завершении рытья каналов, их дно засыпают песком, который утрамбовывают. Поверх песка заливают 10 сантиметровый слой бетонного раствора, поверх которого укладывают лотки.

При пучинистых грунтах, целесообразно укрепить конструкцию посредством стальных прутьев или проволокой.

Укладка лотков

Процесс укладки желобов состоит из нескольких этапов:

1. Для облегчения монтажных работ, желоба следует расположить вдоль всего канала.
2. Укладку изделий лучше всего начинать с наивысшей точки траншеи.
3. Желоба следует устанавливать на еще не застывшую бетонную подушку. Такая подушка не дает лоткам смещаться при воздействии нагрузок.
4. Осуществляя укладку отводов, необходимо следить за уровнем наклона.
5. После монтажа первых 2 лотков, место их соединения герметизируют посредством жгута из мягкого полимера.
6. После герметизации жгутом, шов заливают бетонной смесью.
7. Водоприемники устанавливают по центру траншеи, и для облегчения работы по удалению остатков бетона, после окончания укладки, накрывают полиэтиленовой пленкой.
8. Между бортами траншеи и лотками заливается бетонный раствор.
9. Угловые соединения обрабатывают герметиком.
10. Если поверх водоотвода будет укладываться асфальт, траншеи накрывают древесноволокнистыми плитами.

По завершении установки лотков, боковые пространства засыпают песком, смешанным с гравием. Эту смесь хорошо утрамбовывают.

Если возможность засыпать песком и гравием отсутствует, пространство заливают бетонным раствором. После застывания раствора, верхние части дождеприемника накрываются металлическими решетками.

Если есть необходимость, для создания угловых соединений, решетки распиливаются при помощи пилы и диска с алмазным напылением.

Стоимость

Цена на изделия зависит от технических свойств материала, предельной способности, размеров и предназначения.

Так, в зависимости от веса, цены могут варьироваться:

• до 10 кг – в среднем 210 рублей;
• до 25 кг – 350 рублей;

Учитывая высоту изделия:

• от 6 до 12,5 см – цена 190-230 рублей;
• 8-10 см – 430-450 рублей;
• 13-16 см – 450-470 рублей;
• свыше 18 см – 490 рублей;

Стоимость будет отличаться в зависимости от вида изделия и поставщика.

Блиц-советы

1. Чаще всего, монтаж водоотводных желобов осуществляется по периметру жилого дома, участка и близ гаража. Однако, не обязательно выполнять это условие, важно, чтобы устройство ливневой канализации осуществлялось там, где это наиболее необходимо.
2. Систему ливневой канализации можно монтировать с лотками для песка и без него. Если установка подразумевает использование такового, то подсоединение к канализационному сливу будет осуществляться через установку сборника для песка. Перед его монтажом, необходимо выбить заглушку. Если сборник песка не применяется, отверстие под слив вырезается непосредственно в лотке. Отверстие высверливается по контуру с 2 сторон, после чего, выбивается молотком с внутренней стороны.
3. Для устройства из железобетонных лотков угловых соединений, используют пилу. Чтобы создать угол, равный 100 градусам, на каждом соединенном желобе отрезают углы по 50 градусов. Распил осуществляется с захватом стенок изделия. Стыки герметизируют при помощи акрилового или битумного герметика.
4. Если планируются постоянные высокие нагрузки на водоотвод, бетонная прослойка под желобами не должна быть меньше 10 см.
5. Чтобы не допустить засорения водоотводной системы, рекомендовано проводить ее чистку каждые две недели.
6. При выборе изделия, рекомендуется обращать внимание на марку бетона, из которого изготовлены лотки. Наилучшими являются марки бетона В15, В20 и В25. Не менее важным является марка стали, которую используют для усиления конструкции. Лучше всего для этого подойдет класс А-1, А-3, ВР-1. Сечение стальных прутьев не должно быть меньше 8 мм.

Используемые источники:

• https://iseptick.ru/drenazh_i_vodostok/kak-vybrat-zheloba-dlya-otvoda-vody.html
• http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html
• https://stoki.guru/drenazh/lotki/livnevye-zheloba-dlya-otvoda-stokov-cena-izdeliy-i-vidy.html
• https://strojdvor.ru/kanalizaciya/vodootvodasij-zelob/
• https://housetronic.ru/kanalizaciya/drenazh/betonnyj-vodootvodnoj-lotok.html
