Батареи и радиаторы отопления: как выбрать и рассчитать

Главная / Отопление / Отопление для дома

В отношении систем отопления кто-то однажды заметил, что любая батарея является радиатором, но не всякий радиатор – это батарея.

Похоже, все дело в привычных образах. Так, слово батарея у многих ассоциируется с громоздкой тяжелой конструкцией из чугуна, которыми были укомплектованы чуть ли не все дома и квартиры недавнего советского прошлого. Кто-то умудрялся изготавливать батареи самостоятельно, сваривая конструкцию из обыкновенных труб разного диметра. Такие изделия то же назывались батареями.

Радиатор же представляет новую эпоху, с ее стремлением облегчать и упрощать то, что и так казалось простым и понятным. Так появились батареи из легких сплавов, просто и быстро подключаемые к более легким (нежели металлическим) трубам из пластика. Вместе с новым витком технологий и модных веяний, пришло и закрепилось более широкое и емкое понятие «радиатор» вместо такой привычной советскому человеку «батареи».

Но цель этой статьи не в том, чтобы посвятить вас в тонкости терминологии и степень правильности тех или иных технических выражений. Наша совместная цель – научиться выбирать отопительные элементы для своего дома и в дальнейшем слова «батарея» и «радиатор» мы будем использовать как синонимы.

Чугунные батареи

Несмотря на свою «старорежимность», чугунные батареи до сих пор имеют своих сторонников. Ведь кроме элементарной привычности, такие батареи обладают рядом достоинств. Например, чугун известен своей стойкостью к коррозии, а это означает, что ваша батарея может служить Вам не одно десятилетие, даже при низком качестве теплоносителя. Чугунные радиаторы, как правило, толстостенны, что так же положительно сказывается на сроке их службы, ведь при большей толщине стенок, требуется больше времени для их (неминуемого) разрушения. Чугунные батареи остывают медленно, а значит при отключении системы отопления, такие радиаторы могут еще долго отдавать свое тепло.

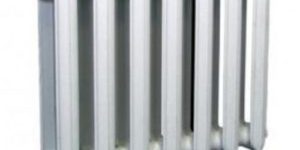

Стандартный чугунный радиатор советской эпохи.

Если Вы планируете обогрев дома с применением чугунных батарей, стоит знать и о некоторых недостатках. Первый из них состоит в том, что чугунные радиаторы очень тяжелые. Нередко требуется два или более человек для того чтобы переместить такие батареи. Чугунные батареи нужно регулярно красить. Сама покраска так же довольно неприятный процесс, поскольку чугунные батареи нередко имеют много труднодоступных мест. Также слабой стороной таких радиаторов, являются места стыков отдельных секций. В следствии естественного износа они могут давать течь, устранить которую можно только сняв и разобрав батарею, а это дело не из легких и приятных.

Вполне возможно, что в Вашем доме изысканный авторский интерьер. В таком случае напольные чугунные радиаторы с декоративным орнаментом будут смотреться элегантно и подчеркнут утонченный вкус их владельца.

Алюминиевые радиаторы

В народном хозяйстве алюминий применятся довольно широко – значительно шире, нежели чугун. Алюминий и его сплавы используются так же для производства отопительных радиаторов. Алюминий достаточно легкий металл и именно по этой причине некоторые отдают ему предпочтение. Ведь с алюминиевым радиатором гораздо легче работать, чем с его чугунным собратом. Алюминий быстро нагревается и легко отдает тепло. Однако так же быстро и остывает.

В целом алюминиевые радиаторы подходят к большинству типов интерьера, однако особой эстетики и изящности от них ожидать не стоит. Хотя такие радиаторы и предназначены для использования в быту, в целом у них вид более офисный нежели домашний. Но, как говорится, на вкус и цвет…

Алюминиевые радиаторы имеют высокую теплоотдачу.

Радиаторы из алюминия могут быть выполненными двумя способами: литьем и экструзией. В первом случае каждая радиаторная секция отливается целиком, и по сути является моноблоком. При экструзии, отдельные элементы секции склеиваются друг с другом. Хотя производители и заявляют о способности экструдированных радиаторов выдерживать давление до сорока атмосфер, все же более надежными выглядят именно литые радиаторы.

Стальные радиаторы

Радиаторы из стали довольно популярны как в Европе, так и на наших просторах. Если Вы предпочитаете простоту и практичность, тогда вариант со стальными радиаторами для Вас. Почему? Дело в простых конструкциях и формах таких батарей. Стальные радиаторы не имеют (или почти не имеют) труднодоступных мест, а значит за ними легко ухаживать. Как и алюминиевые радиаторы, их не нужно красить.

Стальной радиатор – это, как правило, пластина (или две) с вертикальными каналами, заполненными минимальным количеством теплоносителя. Это обстоятельство позволяет радиаторам быстро реагировать на Ваши потребности в тепле, когда Вы регулируете температуру в отопительной системе. Чем меньше воды в резервуарах радиатора, тем быстрее она нагревается, тем меньше топлива тратится отопительным котлом. У стальных радиаторов высокий КПД.

Стальные радиаторы популярны во всем мире.

Стальные батареи могут быть как настенными (более распространенный вариант), так и напольными. Размеры радиаторов тоже разнообразны: от трех десятков сантиметров до трех метров в ширину и от тридцати до девяноста сантиметров в высоту. Благодаря этому подобрать радиатор нужного размера не составит особого труда.

Биметаллические радиаторы

Биметаллическими называются радиаторы, в конструкции которых задействовано два разных металла. Чаще всего сочетают в батареях свойства алюминия и стали. Модели радиаторов могут отличаться тем, какие именно элементы изготавливаются из одного металла и какие из другого. Так, из стали часто изготавливают всю внутреннюю начинку радиатора, его остов. Это позволяет радиатору выдерживать значительное давление. Алюминий же используют для внешних элементов, увеличивая площадь поверхности радиатора для лучшей теплоотдачи. При производстве, алюминиевым элементам можно придать самую разную форму, что непосредственно влияет на внешний вид всей конструкции, делая привлекательным внешний вид биметаллического радиатора.

В биметаллических радиаторах (сталь/алюминий), сердечник каждой секции выполнен из стали.

В целом, у радиаторов такого типа теплоотдача в полтора, а то и два раза выше, нежели у стальных батарей с такими же размерами.

Комбинация материалов позволяет создавать действительно долговечные батареи. Например, в некоторых моделях внутренняя поверхность стального сердечника покрыта алюминием. Почему это хорошо? Ответ в том, что при сливе воды из системы (вовремя ремонта, в межсезонье), радиаторы не начнут ржаветь изнутри.

Минусами таких батарей является их относительная дороговизна и, если внутренняя поверхность сердечника не защищена, быстрое ржавение изнутри.

Общие рекомендации

Выбирая радиатор для частного дома помните, что давление в Вашей системе отопления не такое высокое, как в квартирных домах. Поэтому выбор возможных вариантов увеличивается в разы.

Размер радиатора имеет значение. Прежде чем купить и тем более установить радиатор, нужно учесть особенности помещений в которых они будут служить.

На что стоит обращать внимание при выборе радиатора:

• Размеры дома и его помещений. (Вполне возможно, что Вам придется обратиться к специалистам, чтобы те составили проект отопительной системы, отвечающей особенностям именно Вашего жилья. Если Вам не удается найти в продаже радиатор нужной мощности, можно приобрести другой, чуть более мощный (но не с меньшей мощностью!). Грамотно подготовленный проект позволит Вам рационально использовать Ваши средства как в момент устройства системы отопления, так и в процессе ее эксплуатации.)
• Есть ли в помещениях окна? Сколько их? Какого они размера? (К примеру, длина батареи должна быть не меньше семидесяти пяти процентов ширины оконного проема. Иначе тепловых потоков от радиатора будет недостаточно для поддержания комфортной температуры в помещении и для предотвращения запотевания окон.)
• Утеплены ли стены дома, полы в помещениях и потолок? (Радиаторы даже с самым высоким КПД будут не столь эффективными если Ваш дом недостаточно утеплен или имеет нарушения целостности конструкций. Даже через небольшую трещину в стене происходит значительная теплопотеря. Зачем же Вам отапливать улицу?)

Радиаторы работают более эффективно, когда расположены ближе к полу. Это способствует равномерному прогреву всего воздушного массива в помещении. К тому же сам пол будет не таким холодным. Существует даже неписанное правило выбора и установки радиаторов, побуждающее отдавать предпочтение более низким и длинные радиаторам, по причине, описанной выше.

Таблица усредненной мощности (на одну секцию) у радиаторов из разных материалов выглядит следующим образом:

• биметаллические – 200 Вт
• алюминиевые – 180-190 Вт
• чугунные – 100-150 Вт
• Стальные радиаторы, как правило, не состоят из разборных секций, поэтому учитывается мощность радиатора целиком, которая колеблется в пределах от 450 до 5500 Вт

В завершении отметим, что данную статью следует воспринимать как ознакомительный экскурс и рекомендацию. В большинстве случаев без советов специалистов Вам не обойтись, если Вы действительно намерены сделать осознанный информированный выбор. Помните, «за спрос не дают в нос». Поэтому спрашивайте, интересуйтесь, узнавайте и пусть Вам всегда будет тепло.

Как правильно выбрать батарею или радиатор? Видео

Содержание:

Для примера в этой статье мы будем говорить о биметаллических радиаторах. О том какую выбрать батарею, читайте на страницах нашего сайта. На этой же страничке освещается вопрос выбора батареи с точки зрения мощности, необходимого количества секций и установки батарей. Тем более что биметаллические батареи становятся всё популярнее и предпочтительней пользователи покупают именно такой тип батарей. То что они намного мощнее и выдают больший КПД, чем чугунные батареи, это понятно, но помимо этого, они более устойчивы к переменам давления, чем алюминиевые. Здесь мы разберём как установить радиатор отопления своими руками и как его выбрать.

Выбирая батарею для системы отопления в своём доме, следует обращать внимание на такие показатели:

• Гарантия на долгий срок службы. Хороший производитель должен ручаться за качество своей продукции.
• Высокий КПД тепла, отдаваемого батареей.
• Устойчивость материалов радиатора к перепадам давления, температуры и внешним механическим воздействиям.
• Устойчивость к ржавчине.
• Небольшие каналы для сообщения секций — важный момент, который позволяет быстро изменять температуру на каждой отдельной батарее в отдельной помещении.
• В последнюю очередь, но всё же немаловажный момент — внешний вид. Ведь на батарею Вам придётся смотреть всё время её срока службы, а значит нужно выбирать именно то, что нравится визуально.

• Именно учитывая все вышеперечисленные факторы можно сказать, что идеальная батарея для Вас — биметаллическая, но последний аргумент, это цена. А цена на биметаллические радиаторы выше, чем на аналогичные батареи из других материалов. Кроме цены, для радиаторов этого типа, пожалуй нет больше минусов. В преимущество можно учесть также повышенную прочность к внешним воздействиям.

Как рассчитать количество секций при выборе радиатора

Чтобы монтаж батарей отопления не был пустой тратой времени, необходимо точно всё просчитать прежде чем начинать работы над установкой. Итак, как рассчитать сколько секций нужно для отопления каждого вашего помещения? Для этого учитывайте мощность каждой секции батареи(обычно эти показатели указаны в документации, которая прилагается к батарее) и площадь отапливаемого помещения. Так проще. Но есть и определённые моменты, которые нужно учитывать: если у Вас нестандартная высота потолков, если больше обычного дверей или окон а также толщина и утепление внешних стен дома или квартиры. Для того, чтобы посчитать сколько секций должно быть в батарее, необходимо провести элементарные расчёты:

Сколько секций нужно? Ответ: умножаем площадь помещения, в котором будет радиатор на 100 и делим на мощность батареи, точнее каждой секции. При этом получившийся результат и есть количество наших секций для батареи, которое понадобится. Эта формула подходит, если у Вас стандартные потолки высотой в 2,75 метров.

• • Итак: 20 квадратных метров комната, при этом одна секция в предполагаемом радиаторе имеет мощность 160 Ватт. Что нужно сделать? Умножаем площадь(20) на 100 и делим на мощность секции(160). 20х100/160=12,5 — секций.

Конечно секций берём с запасом. Но в ситуации, когда получается такое большое количество секций, лучше разделить количество секций на две батареи. Например установить в комнате одну батерию на семь секций и одну на шесть. С точки зрения распределения тепла и визуального оформления интерьера — так будет лучше.

Как установить радиатор отопления

В монтаже батареи отопления нет абсолютно ничего сложного. Установить радиатор отопления самостоятельно можно воспользовавшись прилагаемой к продукту инструкцией. Лучше даже установить батарею в заводской плёнке и не снимать её, пока полностью не подключите батарею и не убедитесь, что она работает, греет и не протекает на стыках секций.

Правила установки радиаторов

Если придерживаться норм и правил, которые можно взять из СНиП, то установить радиаторы отопления в частном доме своими руками не составит особого труда:

• Минимальное расстояние до поверхности стены — 5 см. Если Вы расположите батарею ближе к стене, то распределение тепла будет происходить неравномерно, при этом если расположите дальше от стены — скорее всего батарея будет выпирать и мешать.

• При установке батареи на кронштейны или на специальные ножки к полу, а также подводке труб на этапе проектирования системы отопления, не забывайте, что расстояние до пола должно составлять минимум 10 см. Другой параметр существенно снизит КПД батареи. При этом у Вас не будет возможности для комфортной очистки пола под батареей, ведь там возможно будет скапливаться пыль, которую нужно будет периодически убирать. Устанавливать слишком высоко также не следует, так как батарея будет греть и без того горячий сверху воздух, при этом снизу воздух так и останется холодным.

• Учитывайте и расстояние до подоконника. Нормальное расстояние — 8-12 мм. Кроме того, что расположив батарею близко Вы рискуете попросту его поплавить, так ещё и снизите теплоотдачу батареи.

Последовательность при монтаже батарей

Алгоритм установки приблизительно следующий:

• Померяйте и отметьте места на стене, которые нужно будет высверливать под кронштейны.

• Закрепите кронштейны в специальных дюбелях. При этом конструкция дюбелей зависит от материала из которой изготовлена стена, на которую предполагается повесить батарею. Если, например, стена гипсокартонная, то обычный дюбель не подойдёт.

• При необходимости, если это не было предусмотрено производителем, необходимо укомплектовать батарею спускным клапаном и заглушкой снизу в зависимости от расположения конкретно в вашем случае.

• Накручиваем накидные гайки заранее подведённых к батарее труб. При необходимости(если они не установлены) накручиваем краны на подачу и обратку. Также в случае необходимости накручиваем фум ленту или её аналог на резьбу всех соединений.

• Открываем подачу теплоносителя в батарею, внимательно изучаем все стыки на предмет протечки, далее спускаем воздух через предварительно установленный воздушный клапан.

Рекомендации. Для тех кто хочет узнать как правильно установить биметаллический радиатор отопления своими руками

• Если Вам необходимо будет перебирать батарею и накручивать краны на подведённые трубы, убедитесь, что подача теплоносителя в систему перекрыта, или что воды в системе нет вовсе.

• Заранее, прежде чем отправитесь выбирать батареи в магазине, отметьте себе в блокноте или сделайте зарисовки: сколько батарей Вам необходимо, в какую сторону у них “смотрят” краны, спускные клапаны и заглушки. Посчитайте сколько чего вам нужно. Как правило устанавливается по одному крану на каждую трубу подведённую к батарее, один спускной клапан и на последнее отверстие в батарее устанавливается заглушка. То есть Вам необходимо на одну батарею: два крана, один спускной клапан и заглушка.

• Если батарея продаётся в несобранном состоянии, изучаем прилагаемую инструкцию — собираем радиатор. Предусмотрите, что для этого нужен будет специальный ключ или воспользуйтесь разводным гаечным универсальным ключом. Для того, чтобы не поцарапать хромированные элементы, оберните их, прежде чем прокручивать ключом, какой-то тканью.

• Затягивая накидные гайки, заглушки и прочие элементы, помните, что внутри этих конструкций есть резинки, которые служат для герметизации радиатора. Если перестараться и перетянуть резьбу, можно порвать резинку, в результате — получим протекающую батарею. Так что не переусердствуйте. Также помните о том, что резьба может закручиваться как в левую, так и правую сторону. И раскручиваться соответственно тоже.

• Прежде чем приступать к монтажу батареи отопления своими руками, обзаведитесь фторопластовым уплотнительным материалом, или в народе “фум” лентой. Обычная пакля также подходит, но вид у неё совсем не презентабельный в итоге. Зато она зачастую бывает более герметичной в сравнении с низкокачественной фумлентой.

• Важный момент! Запускайте теплоноситель в радиаторы плавно, предварительно открыв спускной клапан. Если пооткрывать краны резко — это приведёт к мощным ударам по вашим новым батареям, это раз, и два — это может забить подачу теплоносителя сразу же.

• Что бы там кто ни говорил, но красота зачастую вредит. Не стремитесь спрятать батареи в ниши или закрыть их декоративными решётками — это существенно снизит теплоотдачу.
