Байпас в системе отопления: использование и схемы установки

Байпасный клапан входит в комплектацию элементов отопительной системы жилого помещения. Перепускная перемычка обеспечивает подачу воды в непрерывном режиме там, где полная остановка насосной станции невозможна (например, в охлаждающей станции). Рассмотрим подробнее, что это такое.

Что такое байпасный клапан

Байпас – механизм, соединяющий узлы отопительной системы в прямом и обратном направлении и обводную ее часть.

В гидравлике деталь служит для облегчения ремонтных и очистительных работ при сбое обогревательных конструкций, повышает безопасность тепло подачи и производительность трубной (запорной) арматуры.

Технические параметры

Технические характеристики байпасных узлов обозначаются буквенными символами и регламентируются ГОСТом (№26349-84; 28338-89). Отметки расшифровываются следующим образом:

1. «DN» – это типовой размер отверстия в состыковочных патрубках. Диаметр присоединительной трубки может незначительно разниться (меньше или больше). ГОСТом регламентирован номинальный объем патрубка буквенным обозначением – «Ду» (проходы условные).
2. «KVS» — пропускная способность байпаса, выраженная в коэффициентном соотношении. Маркировка соответствует расходу жидкости, температурой в 20 °C, проходящей через гидроприбор за час и объемом, равному 1 метру в кубе. Потеря давления клапана не может составлять более 1 бара. Данное значение используется для расчета потери напора воды.
3. «PN» — обозначает номинальное и максимальное давление байпаса, при температуре рабочей среды в 20°C. Показатель указывает на соотношение температуры и давления для безопасной и продолжительной эксплуатации отопительного оборудования. В госте обозначение «PN» (номинальное давление) – это «Ру» (условное давление).
4. «Диапазон настройки» — разница давлений, поддерживаемая усилием задатчика (пружиной), установленным в перепускном клапане — производителем.

Принцип работы

Принцип работы перепускного вентиля в затворной конструкции основан на противодействии давления пружины и воды. Сжатая пружина давит на клапан с одной стороны, а рабочая среда с большим усилием – с другой. Давления вместе взятых компонентов конструкции сдерживают байпас в закрытом положении. Как только один из потенциалов превысит допустимое давление (1,5 -2 раза), он открывается полностью.

Степень открытия затвора зависит от силы рабочей среды, давящей на клапан. Заслонка создает давление настройки с помощью пружины. Уровень сжатия влияет на перепад давления системы.

Для справки! Перепускные затворы имеют низкую точность поддержания давления в отопительных приборах.

Область применения и назначение использования

При отключении электроэнергии, необходимость байпаса для циркуляционного насоса (его установка) обеспечивает непрерывность работы и исключает аварийный режим.

В трубопроводных конструкциях затворный клапан предназначен для резервного отвода поступающей жидкости на отдельную линию (запасную). При возникновении неполадок, связанных с давлением воды в трубах, байпасная заслонка закрывает доступ к радиатору отопления, направляя воду в обратное направление или на отдельный канал.

Виды байпасных клапанов

Клапаны затвора делят на две основных категории:

1. Байпас, не включающий клапан (прямого действия). Теплоноситель с таким видом затвора циркулирует по трубам.
2. Байпас, включающий клапан обратного направления. Данный вид перемычки используется для индивидуальных и общих насосных станций для подачи воды в жилые помещения. Работает при включении (в открытом режиме) и отключении (в закрытом режиме).

Отличия и сфера использования

Обе категории байпасных затворов делятся на подвиды:

1. Перепускной вентиль на автоматизированной работе. Монтируется на обвязке гравитационной и насосной системы обогрева. При нормальной работе электронного нагнетателя автоматический байпас закрыт, а при остановке – открыт.

Автоматические байпасы также делятся на виды: инжекционный тип и клапанный вид.

В первом случае, байпас действует по принципу гидроэлеватора, захватывая разряженную область теплоносителя, направляя ее в общий поток и создавая необходимое давление. Клапан работает в автономном режиме даже при отключенной электрической сети.

Во втором случае в байпас монтируют клапан обратного направления, который препятствует попятному ходу жидкости в трубопроводе. В положенном направлении вода проходит без препятствий по отопительным трубам и патрубкам.

1. Байпас без дополнительного оборудования. Данная система отопления представляет собой обычный патрубок, не оснащенный дополнительными приспособлениями. Используется при установке радиаторов отопления. Жидкость в такой трубе проходит свободно без препятствий в неуправляемом порядке.
2. Клапан затвора ручного механизма. Байпас – это кран с шаровым механизмом. Устройство не создает препятствий общему потоку энергоносителя в открытом состоянии, а также не уменьшает просвет отверстий трубопровода. При полном закрытии крана, вода не попадет в патрубки. Метод дает возможность регулировать обогрев помещения.

В индивидуальных системах отопления помещений байпасный клапан необходим для следующих работ:

• обвязки насосной станции;
• для подачи малого объема жидкости в котельную;
• установки радиаторов отопления в однотрубную магистраль;
• равномерного обогрева теплых полов.

Каждое байпасное подключение имеет свои особенности, в зависимости от места эксплуатации.

Этапы монтажа байпасного клапана (для батарей отопления и с циркулярным насосом)

Установка байпаса в системе отопления, оборудованная циркулярным насосом, производится таким образом:

• сливается лишняя жидкость с общей трубы;
• с теплоносителя демонтируется участок трубы, размером в 40 см;
• по концам трубы вырезаются отверстия необходимого диаметра для состыковки байпаса;
• на обрезанные участки устанавливается фильтр;
• далее монтируется клапан байпаса;
• врезается гидронасос.

Важно! Установка винтов распределения поступающей воды осуществляется по направлению общего потока трубопровода.

Для батарей отопления действует следующая схема установки:

• сверяется диаметры обходной и основной трубы;
• на состыковочных концах монтируются: перемычки однотрубной схемы и регулировочный кран;
• далее клапан устанавливается на максимально близком расстоянии от радиатора отопления.

Важно! Перед врезкой байпаса трубу необходимо проверить на наличие воздушной пробки.

Необходимый инструмент

Произвести монтаж байпасной линии своими руками можно с помощью инструментов для монтажных работ, список которых состоит из следующих пунктов:

• рулетки для измерения длины и объема трубы;
• уровня для регулировки отопительных приборов и уклона подачи воды;
• плоскогубцев для удаления и поддержания отдельных частей отопительной системы;
• разводных ключей для состыковки конструкции;
• набора ключей для монтажа (обычных);
• резака по металлу;
• отвертки: крестовидная и плоская;
• трубореза (для труб большого диаметра);
• сварочного аппарата;
• шлифовальной машины для выравнивания углов патрубков и труб;
• перфоратора;
• газовой горелки.

Для одноразовой работы необязательно приобретать все инструменты, а можно взять в аренду.

Рекомендации и типовые ошибки

Врезку байпасного клапана следует сделать по правилам СНИПа и нижеприведенным рекомендациям:

1. Перед установкой желательно поставить фильтры (сетчатый тип).
2. Монтаж мономеров поможет контролировать давления воды.
3. Не следует скручивать, сжимать и растягивать патрубки при установке.
4. Средний показатель размера состыковки труб не должен выходить за рамки 5 DN перед и 10 DN после байпаса.

Перепускной клапан можно монтировать на горизонтально и вертикально направленные участки труб, в соответствии с инструкцией по установке.

Плюсы применения клапана в системе отопления

Врезка байпасного клапана обладает следующими преимуществами:

• снижает уровень ржавчины;
• регулирует температуру обогрева;
• предотвращает шумы неестественного происхождения;
• уменьшает нагрузку на гидронасос.

Следующие ошибки при установке байпасного клапана могут привести к полной замене труб в помещении:

• установка насоса с мокрым ротором;
• неправильное расположение вентиля;

Для справки! Если не устранить подтеки возле ручного крана, то труба может прогнуться.

Экономия электроэнергии

Установка простого инженерного решения, как байпасный клапан, сэкономит издержки на оплату за энергоноситель, так как теплоотдача радиатора отопления повышается на 10 %. При этом объем теплоносителя, с включенным клапаном байпаса в комплектацию, возрастет до 30 %.

<index>

Если технология монтажа системы отопления соблюдена, то магистраль прослужит долго и без частых ремонтов. Основные неисправности – завоздушивание, плохая проходимость труб, протечки требуют перекрывания циркуляции теплоносителя и ограничения его поступления в приборы отопления. Проще всего отключить теплоноситель, если установлен клапан перепускной. Рассмотрим, как сделать прибор самостоятельно, виды и область применения устройства.

Что такое байпас для систем отопления?

Так называется отрезок трубы, установленный таким образом, чтобы открывался дополнительный путь для циркуляции теплоносителя. Байпас в системе отопления может направить воду в обход определенного участка магистрали или параллельно трубе. Обводной участок может оснащаться оборудованием, одним концом подключенного к патрубку поступления, вторым – к отводящему патрубку.

Перепускной клапан дополняется запорной арматурой для перекрытия подачи теплоносителя по обводному проходу и регулировки поступления воды к радиаторам, веткам трубопровода. Для простоты отключения части системы, батареи или определенного участка от поступления теплоносителя, на отводящий патрубок устанавливается шаровой кран. Зона монтажа – участок между перепускным клапаном и отверстием выхода на котле отопления, центральном стояке или другом приборе.

Когда используется обводное устройство:

Реклама

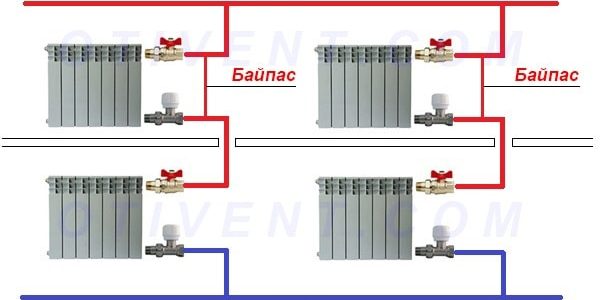

• в процессе обвязки радиаторов при обустройстве однотрубных схем;
• когда устанавливается насосное оборудование в автономную систему отопления;
• в точке установки смесительного узла, когда формируется контур теплых полов;
• в процессе обустройства малого контура движения теплоносителя при обвязки твердотопливного котла.

Виды клапанов

Для установки можно выбрать ручной, нерегулируемый или автоматический перепускной клапан. Все виды имеют свои особенности, монтаж зависит от места врезки, дополнительных устройств в системе и их типа.

Нерегулируемые байпасы

Устройство представляет собой отрезок обводной трубы без дополнительных запорных элементов. Туннель все время открыт, вода циркулирует постоянно. Применяются нерегулируемые устройства для подключения радиаторов.

При вертикальном положении клапана сечение обводной трубы должно быть меньше, чем сечение внутреннего туннеля основного трубопровода, чтобы под силой тяжести вода не уходила в соседний обходной канал. При горизонтальном положении сечение труб байпаса и магистрали одинаковое, но патрубок к радиатору выбирается меньшего размера, чем перепускное устройство и магистраль.

Рекомендуем к прочтению:Погодный терморегулятор для регулирования котла отопления

Ручной или механический байпас

В отличие от нерегулируемого перепускного отрезка ручной клапан перепускной дополняется шаровым краном. В открытом состоянии внутренний туннель трубы полностью раскрыт и жидкость не задерживается, нет дополнительного гидравлического сопротивления движению потока. При закрытом положении крана теплоноситель поступает только в трубопровод основной магистрали.

Перепускной ручной клапан помогает быстро перекрыть теплоноситель, если это нужно для проведения ремонтных работ или корректировки интенсивности циркуляции нагретой воды. Чтобы шаровой кран не заиливался, не залипал, его нужно регулярно проворачивать.

На заметку! Чаще всего механический байпас используется при обвязке гидравлических насосов и присоединении радиаторов в однотрубной схеме отопления.

Автоматические байпасы

Устанавливается перепускной клапан системы отопления при врезке насосного оборудования в системы с самотечным или принудительным типом циркуляции. Прибор работает без участия человека, корректировка направления потока осуществляется в автоматическом режиме. Пока насос продолжает работать, теплоноситель течет через прибор, как только насос выключается, вода течет через туннель обводного трубопровода. Это нужно для обхода крыльчатки насоса, опущенной в туннель магистрали, – оборудование помогает теплоносителю циркулировать без помех.

Автоматические перепускные клапаны могут быть двух видов:

1. Клапанные. Устанавливаются с шаровым краном, который уменьшает гидравлическое давление на водяной теплоноситель. Простой и надежный прибор чувствителен к чистоте воды, от механических частиц и твердых взвесей в потоке оборудование быстро выходит из строя.
2. Инжекционные. Принцип работы напоминает гидроэлеватор. Насосный узел устанавливается на участке магистрали, входной и выходной патрубок клапана перепускного имеют продолжение внутри трубы. При транспортировке воды позади среза выходного патрубка образуется область разряжения, вода затягивается из байпаса. Затем поток под напором проходит в трубопровод – такая схема исключает возможность обратного тока воды. Когда насос отключен, вода через обходной прибор поступает самотеком.

Способы монтажа клапана в систему отопления

Случаи, когда установка байпаса в системе отопления необходима:

Рекомендуем к прочтению:Виды и производство прессованных топливных брикетов из торфа

• врезка радиаторов в однотрубную схему;
• для обвязки циркуляционного насоса;
• при подключении распределительных коллекторов системы теплого пола;
• когда формируется малый контур движения теплоносителя в системах отопления с твердотопливными котлами.

В зависимости от назначения перепускного устройства выбирается зона монтажа, тип прибора.

Поэтапная технология установки байпаса своими руками

Рекомендации специалистов помогут установить клапан перепускной для воды с учетом всех нюансов:

1. От вертикального стояка до байпаса должно быть расстояние намного большее, чем от клапана до радиатора.
2. Если под рукой нет фабричного изделия, подойдет самодельное из отрезка трубы с двумя тройниками. Стыковка сваркой или на резьбу. Резьбовые соединения есть на готовых тройниках, а концы трубы оснастить нарезкой самостоятельно.
3. В зону между перепускным клапаном и батареей нужно врезать регулировочное или терморегулировочное оборудование. Дополнительное оснащение пригодится для корректировки температуры нагрева, поможет сделать систему более эффективной.
4. Чтобы было удобнее снимать насос, обводной трубопровод следует дополнить запорной арматурой. Для отключения подачи воды краны завернуть, насос снять, починить, установить, затем можно снова запускать циркуляцию воды по трубам.
5. Для запуска старой и давно не работавшей системы отопления врезается перепускное устройство с циркуляционным насосом, клапаном обратного типа и шаровыми кранами. Насосное оборудование запустит воду по трубам, обратный клапан не допустит обратного хода теплоносителя, шаровыми кранами удобно регулировать интенсивность подачи воды в систему.
6. Для циркуляции теплоносителя с заданной скоростью и поступления в батареи без задержки, байпас сооружается из трубы с сечением на 1 размер меньше, чем сечение центрального трубопровода.
7. Подключая насос в патрубок обходного устройства, нужно оснастить систему шаровым краном или обратным клапаном.
8. При выкладке контуров теплого пола байпас оборудуется в обязательном порядке. Перепускной обводной трубопровод обеспечит подачу теплоносителя из смесителя уже после перемешивания горячей и охлажденной воды (обратки). Трехходовые клапаны пропускают малую порцию горячей воды, большая часть теплоносителя нужного режима нагрева циркулирует через обводную трубу, транспортируется по контуру и направляется к прибору нагрева (котлу).
9. В процессе обустройства малого контура твердотопливного котла перепускной прибор нужно установить так, чтобы один патрубок был соединен с подающим трубопроводом с максимально прогретым теплоносителем, второй патрубок соединить с трехходовым клапаном, установленным на трубе обратного тока воды.

На заметку! Монтаж байпаса не требует замены элементов системы. Удобнее всего работать с устройством, укомплектованным шаровыми кранами. В этом случае менять придется только участок трубопровода, в который врезается перепускной клапан, краны и тройники.

Пошаговая установка устройства:

• увеличить расстояние резьбовых концов на участке, где ранее был накручен насос;
• собрать насосное оборудование, узел вокруг насоса, закрутить шаровые краны;
• все соединения насоса разъемные, не придется применять сварку, нужно следить за прочностью скручивания и герметичностью стыков;
• за шаровыми кранами установить тройник с размером сечения, который равен диаметру трубопровода;
• убрать насос, обрезать трубу магистрали, установить узел, соединив обе части трубопровода с основной магистралью;
• как только этот участок байпаса собран, установить насос на место;
• трубопровод поднять по отношению к тройникам так, чтобы он не мешал работе насоса;
• свести два патрубка вращением, накрутить перемычку, шаровые краны – все детали оснащены резьбой и разъемными соединениями, сложностей с закручиванием не будет.

Труба перепускного клапана может располагаться вертикально или горизонтально, на функциональность байпаса положение не влияет.

Есть нюансы в случае врезки прибора при установке обводной трубы:

1. Сечение обводной трубы нужно выбирать на 1 размер меньше, чем сечение внутреннего туннеля основного трубопровода.
2. Перемычку устанавливать максимально близко к радиатору.
3. В квартире многоэтажного дома кран на байпас не устанавливается.

Важно! После сборки перепускного клапана систему отопления нужно проверить на герметичность. Проще всего выполняется опрессовка водой, если нет нарушений и протечек, можно запускать магистраль в постоянную эксплуатацию.

</index>

С помощью байпаса в системе газопровода и отопления частного дома устанавливают все основные элементы. Эта простая конструкция может облегчить ремонт и профилактическое обслуживание подключаемых к основной магистрали коммуникационных устройств, а также увеличивает экономичность и эффективность отопительной системы. Этот элемент в виде куска трубы позволяет решать различные задачи и поэтому является немаловажной частью любой схемы.

1 Общие сведения</span></h2>

Байпасный обвод — это труба, служащая для прохождения теплового носителя в обход конкретного участка системы отопления или параллельно ей.

Как правило, в этом месте находится какое-то коммуникационное устройство. Один конец обходящей трубы в системе отопления подсоединяют к подходящему патрубку, другой — к выводящему.

Между обводной трубой и входным патрубком огибаемого устройства необходимо врезать запорную арматуру. Она дает возможность полностью направить поток теплового носителя по альтернативному трубопроводу или отрегулировать объем поступающей воды.

Чтобы появилась возможность полностью отключить оборудование, запорную арматуру устанавливают и на отводящей трубе — между байпасом и выходным отверстием устройства.

Байпас нужен в системе отопления. Установка этого устройства дает множество преимуществ:

• облегчается обслуживание отопительной системы;
• при значительном количестве батарей повышается общее КПД и снижаются расходы энергии;
• решается проблема с завоздушиванием труб и радиаторов по причине их разгерметизации;
• можно пользоваться оборудованием даже в аварийных ситуациях.

‘ >КАК СДЕЛАТЬ БАЙПАС ИЗ ПРОПИЛЕНОВОЙ ТРУБЫРекомендуемСхема установки насоса в систему отопления частного дома

2 Основные виды</span></h2>

Запорную арматуру необходимо монтировать не только на входящем и выходящем патрубке, но и непосредственно на байпасе в системе водоснабжения. С учетом типа применяемого оборудования отличают несколько разновидностей обводных труб:

• автоматические;
• с механическим управлением;
• нерегулируемые.

Все виды байпасов имеют определенные особенности использования и конструкцию.

РекомендуемУстройство и схема однотрубной системы отопления с нижней разводкой

2.1 Нерегулируемая обводная труба</span></h3>

Неуправляемая установка байпаса в системе отопления представляет собой простую обводную трубу без дополнительных устройств. Просвет трубопровода все время открыт, и поток воды происходит в неуправляемом режиме. Эти байпасы чаще всего используются во время подключения батарей.

Во время проектирования отопительной системы необходимо учесть, что теплоноситель будет проходить с минимальным гидравлическим сопротивлением. Потому проходное сечение нерегулируемой обводной трубы, которая установлена вертикально, обязано быть меньше, в отличие от диаметра главной магистрали. В противном случае под воздействием силы тяжести тепловой носитель начнет уходить в находящийся ближе байпас.

Горизонтальная схема работает по другим принципам. Горячий теплоноситель стремится кверху, поскольку у него меньшая удельная плотность. Потому байпас при нижней разводке, как правило, устанавливают равным по сечению с главной трубой магистрали, а выходящий к батарее патрубок — меньшим.

Уменьшенное сечение входящей трубы батареи повышает напор теплоносителя, это способствует равномерной циркуляции жидкости по контуру.

РекомендуемСистема отопления Ленинградка своими руками

2.2 Ручная система управления</span></h3>

Обводная труба с шаровым краном называется ручным байпасом. Этот кран является идеальным для обходного маршрута теплоносителя, так как в открытом положении он не снижает внутренний диаметр труб.

Соответственно, не создает сопротивление для протекающей воды. Использование запорного механизма дает возможность контролировать объем жидкости, которая проходит через обход. В случае если кран закрыть, то весь поток теплового носителя пойдет по главной магистрали.

Необходимо не забывать, что у рабочих элементов этих кранов существует свойство прикипать, если долго не пользоваться оборудованием. Потому кран необходимо регулярно проворачивать, даже если это не нужно.

Сфера использования ручных байпасов в системе обогрева — обвязка циркуляционных насосов и подсоединение батарей в однотрубном контуре.

‘ >Байпас где нужно ставить,а где нет.

2.3 Автоматические конструкции</span></h3>

Используется этот байпас для циркуляционного насоса. Электрический насос монтируется в систему для повышения скорости передвижения воды, это снижает тепловые потери, обеспечивает равномерный обогрев помещений, повышает общее КПД.

Направление потока теплоносителя в автоматической насосной обвязке производится без участия человека. Во время работы насоса вода проходит через него, а байпас закрывается.

В случае если насос останавливается, в результате выхода из строя или отключения электричества, то вода начинает проходить через байпас. Крыльчатка устройства ограничивает либо закрывает передвижение теплоносителя.

Автоматические байпасы могут быть нескольких типов:

• инжекционный;
• клапанный.

В последнем случае в обводную трубу устанавливают обратный клапан, создающий минимальное сопротивление и почти не препятствующий передвижению воды в самотечном режиме.

Во время включения насоса скорость потока повышается. Тепловой носитель из выходящей трубы проходит в магистраль и передвигается по обоим направлениям. Затем он проходит беспрепятственно по контуру, а во время передвижения назад упирается в обратный клапан.

Так как давление у выходящего патрубка больше в отличие от входящего, шарик прижимается к седлу и закрывает просвет трубопровода. К минусам клапанного байпаса относится чувствительность к качеству воды. При попадании грязи это приводит к его поломке.

Инжекционный байпас работает по принципу гидроэлеватора. В магистраль большого сечения подключается насос с меньшим диаметром на выходе в трубопровод. Во время включения насоса часть потока попадает в диффузор входящего патрубка, проходит через это устройство, получая ускорение.

Выходящий патрубок имеет маленькое сужение, представляющее сопло, через которое теплоноситель под напором попадает в магистраль с высокой скоростью. Сзади среза входящего патрубка создается разряжение. Благодаря этому затягивается вода из байпаса. Так весь поток с ускорением проходит далее по магистрали. Это направленное движение воды не допускает появление обратного потока.

‘ >Перевод ГРП на байпас

3 Предназначение байпасного участка</span></h2>

Главное предназначение байпаса — сохранить и правильно направить циркуляцию теплоносителя в отопительной системе при замене насоса или отключении электроэнергии.

Любое устройство, которое подключено с помощью байпаса, можно снять с основной магистрали обычным закрытием входящего и выходящего крана. После этой процедуры весь поток воды начнет проходить по обходной трубе.

Устройство, которое отключено от магистрали, можно легко отремонтировать или произвести необходимое обслуживание. Причем не потребуется отключать всю систему или сливать полностью воду.

В системе частного отопления обходные трубы используют в таких случаях:

• обвязка гидравлического насоса;
• врезка батарей в однотрубную систему;
• создание малого циркуляционного контура во время установки твердотопливного котла;
• подсоединение коллектора во время обустройства теплых полов.

С учетом места использования подключение байпаса своими руками имеет определенные особенности.

3.1 Для отопительных батарей</span></h3>

Подсоединение батарей с помощью байпаса производят лишь в однотрубной схеме подключения. Для коллекторной и двухтрубной разводки врезка обходных труб не имеет смысла. Радиаторы в этом случае подсоединены параллельно и к каждому подходит теплоноситель одинаковой температуры из основной магистрали. Поломка одного из контуров отопления при установке запорной арматуры, не повлияет на работу всей системы.

При однотрубной схеме в результате последовательного подсоединения батарей вода охлаждается с учетом прохождения по контуру. Чем больше теплоотдача радиатора, тем холодней будет теплоноситель на выходе.

Если в однотрубной схеме не находятся байпасы, то первая батарея заберет наибольшее количество тепла, а к последней пойдет уже холодная вода.

3.2 При подключении насосного оборудования</span></h3>

Подсоединять насос с помощью байпаса есть смысл лишь в системе, которая приспособлена под самотечное передвижение теплоносителя.

Должен быть монтирован коллектор, выполнены все требуемые уклоны и установлен трубопровод необходимого сечения. Насос в этой системе требуется для улучшения эффективности работы.

Если же отопительная система изначально задумывалась как принудительная, то во время отключения электроэнергии или выхода из строя насоса она не будет работать в любом случае. Вода не сможет циркулировать без перегоняющего оборудования. Потому при этой схеме разводки насос монтируют без байпаса — непосредственно на линии магистрали.

Основная особенность подсоединения насоса с помощью обвода — это возможность возникновения противотока в байпасе и появления замкнутого круга прохождения жидкости по контуру насос-байпас. Поэтому в обводном патрубке обязана находиться запорная арматура — обратный клапан.

Во время работы насоса это оборудование закрывает просвет трубы с байпасом. Если насос перестает работать, то обратный клапан открывается и начинается естественное передвижение жидкости.

‘ >Установка Циркуляционного Насоса. Сварка Байпаса. Своими Руками. DIY

3.3 Установка теплых полов</span></h3>

Обводная труба во время организации теплых полов считается одним из элементов смесительного узла. Потому она устанавливается постоянно, и без нее обогрев пола не сможет нормально работать.

Жидкость в основной магистрали может доходить до 85 °C, а в контуре водяного пола — не более 50 °C. Для подготовки теплового носителя применяется смеситель с трехходовым клапаном, пропускающим только требуемый объем горячей воды.

Другой поток поступает в байпас, перемешивается с выходящей холодной жидкостью из коллектора и направляется далее по основному трубопроводу к котлу.

4 Особенности монтажа</span></h2>

Монтаж байпасов различных видов в отопительную систему имеет определенные особенности. Во время подключения батарей отопления:

• запрещается устанавливать кран на байпас в многоэтажных домах;
• перемычку необходимо ставить максимально близко к батарее;
• сечение обходной трубы подбирается на размер меньше трубопровода главной магистрали.

Установку байпаса на батареи можно производить как при обустройстве новой отопительной системы, так и во время модернизации уже находящейся. Для этого нужно подготовить патрубки необходимого сечения, запорную арматуру и 2 тройника.

На входящем патрубке можно установить один из нескольких вариантов оборудования:

• комбинация автоматического терморегулятора и шарового крана — при этом объем жидкости, которая подходит к батареям, регулируется автоматически;
• вентиль — устанавливается для ручной корректировки количества теплоносителя;
• шаровой кран — не создает гидравлического сопротивления и дает возможность полностью пропускать проходящий объем жидкости.

На выходящий патрубок монтируется запорный или шаровой кран. Все части соединяются друг с другом с помощью сварки либо резьбы. Необходимо обеспечить герметичность соединений, после монтажа выполнить пробный пуск и устранить протечки.

Во время подсоединения насоса, как правило, байпас является частью главной магистрали. Так как он обеспечивает прохождение воды в естественном режиме, то запрещается сужать его внутреннее сечение.

Для установки удобней всего купить готовый насосный узел требуемой конфигурации. Это позволит правильно расположить все элементы и обеспечит надежность стыков.

Довольно простое инженерное устройство — байпас — дает возможность сделать отопительную систему более эффективной и добиться необходимого теплового режима в доме или квартире. Выход из строя отдельных частей основной магистрали или отключение электроэнергии не доставит значительных проблем. Горячая вода будет циркулировать, а в помещениях будет постоянно тепло.

‘ >Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпасаФото

Байпас используют для регулировки микроклимата помещенияДаже незначительные сбои в системе контура отопления могут стать проблемой для всей семьи, и каждый старается оградить себя от возможных неудобств, устанавливая разные вспомогательные устройства. Для регулировки микроклимата, а также в случае непредвиденного ремонта радиатора было разработано специальное приспособление, названное байпасом.

Содержание:

• • Система байпас: что это за устройство
  • Обязательный байпас в системе отопления: что это такое
  • Для чего нужен байпас в системе отопления частного дома и жилых комплексов
  • Необходимость байпаса для циркуляционного насоса
  • Принцип работы байпасного клапана
  • Монтаж своими руками байпасной линии
  • Байпас в отоплении – что это такое (видео)

Система байпас: что это за устройство

Байпас – это обводная труба, которая работает, как перемычка и оснащена запорно-регулируемой арматурой. Устанавливают устройство на газопроводе, системе водоснабжения, теплосети, машине, электрических приборах.

В системе отопления байпас монтируется между прямым и обратным ходом возле батареи. Такое устройство позволяет регулировать вход теплоносителя в батарею.

При нормальной циркуляции системы, перемычка свободно пропускает через себя потоки жидкости. При необходимости отключить один из радиаторов, элемент закрывают, и вода идет в обход определенного отрезка системы.

Система байпас имеет массу преимуществ

Преимущества устройства:

• Упрощает обслуживание контура;
• Экономит электроэнергию;
• Предупреждает завоздушивание труб;
• Позволяет провести ремонт при аварии в системе.

Байпас выпускают с механическим и автоматическим управлением. В первом случае, закрытие и открытие клапана происходит вручную. Автоматический байпас работает в автономном режиме. Такая модель применяется при установке циркулярного насоса. При включении агрегата, байпасный клапан открывается под напором воды. При отключении насоса – автоматически закрывается. Байпасы подразделяют на радиаторные и насосные. Радиаторные устанавливают на подходе к батарее. Служат они для отключения элементов контура. Второй вариант используют для изменения режима или отключения насоса и монтируют вместе с ним.

Обязательный байпас в системе отопления: что это такое

Байпас в отопительной системе является обязательным узлом конструкции. Элемент монтируют между входной трубой и обраткой. Устройство решает проблему с равномерным распределением теплоносителя в малоэтажных домах.

Байпас в отпительной системе выполняет несколько функций

Назначение байпаса:

• Возврат излишней воды при повышении давления в стояках;
• В случае отключения искусственной циркуляции, переход системы к естественному движению воды;
• Ускорение процесса сброса и наполнения системы теплоносителем;
• Ремонт элементов отопления без централизованного отключения;
• Регулировка микроклимата в помещении.

При однотрубной системе, горячая вода, проходя через первый радиатор, устремляется к следующему обогревательному элементу. С каждым последующим вхождением теплоноситель становится холоднее. Последний радиатор получает самую низкую температуру, тем самым не эффективно используя коэффициент полезного действия. Байпас частично решает данную проблему. Благодаря ему, часть теплоносителя идет в обход первого радиатора, донося горячую воду к следующей батарее.

Для чего нужен байпас в системе отопления частного дома и жилых комплексов

В двухтрубной системе байпас необходим для направления источника обогрева к другим радиаторам. С помощью перемычки можно регулировать микроклиматом частного дома, оставляя необходимое тепло в требуемых помещениях.

С помощью байпаса можно контролировать микроклимат частного дома

Нюансы:

1. При отключении электрического насоса, отопление прекратится.
2. Байпас сможет спасти сложную ситуацию.
3. Перекрыв насосный кран и запустив теплоноситель через перемычку, можно активировать естественную циркуляцию без остановки отопительной системы.

Если произошла аварийная течь в радиаторе, необходимо просто перекрыть краны на перемычке. Вода пойдет в обход системы и появится возможность без осложнений демонтировать элемент контура и провести его замену. Зачастую погодные условия преподносят сюрпризы. В осенний и весенний период трубопровод подает излишнее количества тепла. В этом случае можно перекрыть узел, прекратив доступ горячей воды к радиаторам, регулируя комфортные условия в помещении.

Необходимость байпаса для циркуляционного насоса

Циркуляционный насос способен улучшить систему отопления даже при естественной циркуляции. В процессе его монтажа, обязательно нужен байпас. Циркуляционный насос хоть и повышает эффективность отопления, однако делает ее зависимой от электроэнергии.

Необходимость устройства для циркуляционного насоса:

• Настройка производительности отопления;
• Отключение от рабочего контура насоса;
• Ремонт циркуляционного агрегата без отключения от автономного отопления;
• Предотвращение режима холостого хода

При отключении питания, он мешает естественной циркуляции горячих потоков. Байпас решает данную проблему. Перекрыв перемычку, наступает физическое передвижение жидкости в контуре. Нагреваясь, вода поднимается наверх и идет естественным потоком по контуру, доставляя теплоноситель к элементам отопления. Остывая, опускается и течет в обратном направлении к котлу.

Чтобы настроить производительность циркуляционного насоса, необходимо установить байпас

При заполнении отопительной системы, насос мешает спуску и накоплению воды, в результате чего образовываются воздушные пробки.

Байпас поможет полностью избавиться от этой проблемы. Современные модели bypass снабжены автоматическим клапаном. Такие конструкции незаменимы при системе с турбо-насосом. При напоре воды, происходит его открытие, и теплоноситель без препятствий передвигается по контуру.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Байпас для насоса является продолжением обратной трубы, ведущей от радиатора к котлу. Параллельно ей устанавливают насос на патрубках.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Монтаж своими руками байпасной линии

Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи. Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

Этапы работы байпасной линии:

• Демонтируется радиатор;
• На местах его крепления присоединяется байпас;
• Далее на краях устанавливается запорная арматура;
• Батареи крепятся на новые места.

Монтаж байпасной линии можно выполнить своими руками

Можно врезать самодельную конструкцию по тому же принципу. Монтаж байпаса выполнить несложно своими руками, не прибегая к услугам дорогостоящих специалистов. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно будут направлять потоки через байпас по достижению необходимой температуры. При монтаже устройства возле котла, необходимо следить за температурой, чтобы не допустить перегрева. На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

Установка байпаса в доме или квартире позволит улучшить микроклимат, вовремя предотвратить аварийные ситуации и будет способствовать удобному использованию системы отопления.

Байпасом называется перемычка, устанавливаемая на тепловой трассе параллельно основной линии. Эта незамысловатая деталь в виде куска трубы помогает решать разноплановые задачи и потому считается важным элементом любой схемы. Для чего нужен байпас в системе отопления квартиры и частного дома, подробно описывается в нашем материале.

Варианты установки байпаса

Когда мы определили, что такое байпасная линия, рассмотрим вопрос, зачем она нужна и где устанавливается. В зависимости от решаемой задачи элемент принимает вид обводного трубопровода либо прямого участка, соединяющего подающую магистраль с обратной.

Справка. Английское слово bypass в буквальном переводе означает «обход», «перепуск».

Существует несколько вариантов установки байпасов в системах отопления:

1. На радиаторах закрытых и открытых однотрубных систем.
2. Параллельно циркуляционному насосу, работающему в самотечной (иначе – гравитационной) теплосети.
3. Перемычка между подачей и обраткой, образующая малый контур циркуляции для нагрева твердотопливного котла.
4. В различных смесительных узлах.

В многоквартирных домах, где полотенцесушители подключены к общему стояку горячего водопровода, тоже применяется байпасная линия, действующая по аналогии с радиаторной (пункт 1 перечня). Для чего она там нужна, мы расскажем далее.

Первые два варианта хорошо знакомы владельцам частных домов и квартир. К сожалению, некоторые хозяева, считающие себя крупными специалистами, «усовершенствуют» байпасы либо ставят перемычки там, где они мешают нормальной работе системы отопления. Случайные и намеренные ошибки мы также рассмотрим.

Радиаторные перемычки однотрубной схемы

В большинстве многоэтажных зданий советской постройки отопление организовано с помощью однотрубных вертикальных стояков, проходящих через все квартиры. Принцип работы схемы заключается в распределении теплоносителя по батареям на 5—16 этажах за счет большой скорости протока и повышенного давления.

Для справки. Старые чугунные батареи и стальные ребристые конвекторы отличались большими диаметрами внутренних каналов, чье подключение к стояку проектировалось без всяких байпасов. Мы ведем речь о приборах нового поколения с высокой теплоотдачей и меньшей пропускной способностью.

Заметьте, радиаторы подключены к единственной магистрали обеими подводками, между которыми врезан байпас. Трубная перемычка специально смещена в сторону от оси стояка, иначе вода не затечет в батарею, а двинется по прямому пути вниз либо вверх в зависимости от направления подачи. В идеале схема функционирует так:

1. Дойдя до развилки первого отопительного прибора, поток горячего теплоносителя делится приблизительно пополам – одна часть затекает в радиатор, вторая устремляется в байпас.
2. Охладившись на 1—2 °С, первый поток смешивается с байпасным и возвращается в основную магистраль. Температура получившейся смеси становится на 0.5—1 °С ниже начальной.
3. Процесс повторяется аналогично на следующих отопительных приборах. Чтобы тепла хватило всем потребителям, насосы централизованного теплоснабжения прокачивают по магистралям большое количество теплоносителя, уменьшая перепад температур между первой и последней батареей.

Примечание. Подобные схемы встречаются в двухэтажных частных домах. И хотя вертикальный стояк снабжает всего пару радиаторов, на верхнем обогревателе желательно ставить байпас, поскольку производительность бытового циркуляционного насоса гораздо ниже, чем у промышленного «собрата».

Если убрать прямую байпасную линию, то весь объем воды протечет через отопительный прибор и остынет на 1—3 °С. Из-за большой разницы температур каждая последующая квартира получит значительно меньше тепла. В комнате с последним радиатором станет холодно, как в собачьей будке.

Вот почему при вертикальной однотрубной схеме незамысловатый кусок трубы на батарее играет важную роль. В двухтрубных разводках горячий и остывший теплоноситель идет по разным магистралям, поэтому байпас не требуется.

В загородных домах малая производительность циркуляционного насоса компенсируется увеличением диаметра и пропускной способности трубопроводов. Так сделано в горизонтальной однотрубной системе, изображенной на фото. Байпасом выступает основная линия, где протекает примерно 2/3 теплоносителя, а третья часть попадает в батареи.

Обводная линия циркуляционного насоса

В большинстве современных систем водяного отопления насосный агрегат врезается прямо в подающий либо обратный трубопровод, что подробно описывается в другой публикации. Устанавливать байпас в данном случае не нужно:

• при отключении электроэнергии и остановке насоса теплоноситель все равно не сможет циркулировать самостоятельно из-за малых диаметров труб;
• чтобы снять перекачивающий агрегат с целью ремонта или замены, достаточно перекрыть 2 крана и открутить две американки при условии, что узел собран правильно;
• поскольку вода неспособна двигаться по магистралям без принудительного побуждения, то обводная перемычка не поможет сохранить работоспособность системы на время обслуживания насоса.

Единственный случай, когда нужно сделать байпасную ветку для циркуляционного насоса, – самотечная отопительная система. Во-первых, агрегат с патрубками подключения DN 25—32 нельзя врезать в трубу Ø50 мм, применяемую в гравитационной тепловой сети частных жилищ. Такое сужение диаметра остановит любой самотек.

Во-вторых, теплоснабжение должно работать по универсальной схеме. Основной режим – принудительный от насоса, в случае отключения электричества – переход на естественный самотек теплоносителя за счет конвекции. Чтобы организовать такую работу отопления, насосный агрегат необходимо установить на байпас.

Практикуется 2 способа монтажа данного узла:

1. В прямую магистраль врезается шаровой кран, а насос отопления выносится на обводную линию вместе с сетчатым фильтром – грязевиком и запорной арматурой.
2. В разрыв магистрали ставится готовый байпасный узел с перекачивающим агрегатом и обратным клапаном.

В первом варианте переход на самотечный режим производится вручную. Когда подача электроэнергии прекратилась, кто-то из домочадцев должен пойти в котельную и открыть большой кран на прямом участке. Иначе без циркуляции воды котел прекратит нагрев, здание выстынет и вы замерзнете.

Во втором случае после отключения энергии откроется автоматический обратный клапан, находящийся в закрытом положении во время работы насоса. Но не все так радужно, как кажется на первый взгляд:

1. Устройство некоторых моделей шаровых клапанов не предусматривает разборки. Если элемент загрязнится, заржавеет и станет заедать, придется выбросить весь узел (кроме насосного агрегата и фильтра).
2. Изделия в виде U-образной петли, изображенные на фото, служат дополнительным воздухосборником.  Они оснащаются ручным краном сброса воздуха, который надо периодически использовать. Вдобавок грязевик стоит вертикально, это неправильно.




Отсюда вывод: не устанавливайте готовые автоматические байпасы с клапаном и насосом. Лучше своими руками соберите узел с отсекающим краном. Ощутимо выхолаживаться дом начнет через 30—40 минут после отключения, чего вполне достаточно для открытия основной магистрали.

Вариант второй: смонтируйте байпасный узел из отдельных деталей, применив латунный обратный клапан со свободным резиновым шариком, не придавленным пружиной. Как выглядит такой элемент, смотрите на фото и в видеосюжете:

Смешивающие узлы

Эти элементы систем отопления состоят из трехходового термостатического клапана и байпаса, связывающего обратный трубопровод с подачей. Суть такова: байпасная ветка помогает собрать в камере клапана теплоноситель из двух магистралей, а на выходе получить воду требуемой температуры.

Принцип спешивания с применением перемычки и 3-ходового крана используется на различных участках отопительной сети:

• малый контур циркуляции дровяного котла;
• обвязка буферной емкости либо теплоаккумулятора;
• коллектор, распределяющий теплоноситель по греющим контурам водяного теплого пола.

Для справки. Сфера применения узлов подмеса довольно широка. Регулируемое понижение температуры воды путем перемешивания используется в агрегатах воздушного отопления (калориферах) и прочих климатических установках.

Показанный на схеме байпас с трехходовым краном, образующий малый контур циркуляции, предохраняет твердотопливный котел от выделения конденсата на этапе разогрева. Алгоритм процесса выглядит так:

1. При розжиге дров и включении насоса клапан остается закрытым со стороны системы отопления. Выходя из рубашки теплогенератора, вода поворачивает в байпасную линию и возвращается в котел.
2. По мере нагрева температура закольцованного теплоносителя повышается. Когда она достигнет пороговой отметки 50—60 °С (зависит от настройки), срабатывает термоэлемент клапана, постепенно открывающий проток со стороны радиаторов.
3. Чем сильнее нагревается вода в котловом контуре, тем шире открывается проход холодному теплоносителю из системы. В камере клапана происходит смешивание, но температура потока на выходе не опустится ниже установленного порога, пока топливо не сгорит.

В обвязке ТТ-котлов с чугунным теплообменником байпасный узел подмешивания играет роль элемента безопасности. Ситуация: обогрев работает на всю катушку, дрова пылают, и вдруг гаснет свет. Если нет подстраховки в виде ИБП либо электрогенератора, а подача энергии возобновляется спустя 30 минут, вода в батареях успевает остыть.

Заметьте, что в течение получаса котел остыть не успеет – топка полна жара и дров. Стоит включиться насосу, как холодный теплоноситель нагнетается в котловую рубашку и от температурного шока чугунная секция лопается. Поэтому без байпаса в данном случае не обойтись.

Аналогичный принцип смешивания посредством перемычки и клапана задействован в распределительной гребенке теплых полов. Когда температура в греющих контурах достигла нормы (35—45 °С), 3-ходовой кран закрывает сторону подачи от котла, а насос гоняет теплоноситель через байпас по внутреннему кольцу.

Примечание. На случай если автоматически регулируемые контуры дружно закроются, гребенка оснащается разгрузочным байпасом. Благодаря ему насос «крутит» воду по двум коллекторам, а не перемешивает внутри себя, что снижает ресурс агрегата.

Применение соединительной перемычки в обвязке буферной емкости идентично предыдущим вариантам и показано на схеме.

Ошибки при монтаже

Некоторые домашние, а точнее, квартирные умельцы при замене старых чугунных радиаторов на новые алюминиевые преднамеренно допускают две тупые ошибки:

• монтируют на прямой байпасной трубе шаровой кран с целью направлять весь теплоноситель в собственную батарею;
• наслушавшись советов «умных» людей, собирают смесительный узел с трехходовым краном, дабы регулировать теплоотдачу отопительного прибора.

Сразу оговоримся, что подобный монтаж в частном доме ошибкой не считается: там вы проживаете единолично и сами распоряжаетесь отоплением. В «многоэтажке» такие действия вредят соседям, поскольку вы разбалансируете систему и отбираете большее количество тепла. Значит, смежные квартиры получают меньше. Как это происходит, смотрите на видео:

Вместо дальнейшего перечисления ошибок, предлагаем ознакомиться с рекомендациями, как правильно устанавливать байпас своими силами:

1. Перемычка на батарее многоквартирного дома – это труба без всякой запорной арматуры и клапанов. Максимум, что допускается — уменьшить диаметр на 1 типоразмер (стояк DN 20 — соединитель DN 15);
2. Хотите регулировать теплоотдачу радиаторов – ставьте, пожалуйста, ручные либо автоматические термостаты. Есть специальные полнопроходные модели для централизованных сетей.




3. Если в загородном доме организовано энергонезависимое гравитационное отопление, насос монтируйте только на байпасе. Самотек не предусмотрен – перемычка не нужна.
4. При самостоятельной сборке смесительных узлов следите, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Другие варианты неработоспособны.
5. Трехходовой вентиль, оснащенный термоголовкой, функционирует от выносного датчика температуры. Последний ставьте на трубу за клапаном, куда выходит смешанный теплоноситель. Тогда элемент сможет ориентироваться по его температуре.

Пункт №3 требует пояснения. У 3-ходовых кранов один патрубок всегда открыт – тот, откуда выходит результирующая смесь. С той же стороны ставится насос. Если агрегат расположить на любом входном патрубке, то дальнейшие события пойдут по одному из двух сценариев: прекратится циркуляция либо теплоноситель пойдет через байпас, замкнется в котловом контуре и не попадет в радиаторы.

В заключение кратко о ГВС

Поскольку все основные выводы мы сделали по ходу описания, дополним информационную картину установкой байпаса на полотенцесушитель. Это единственный случай, когда кусок трубы ставится только для удобства обслуживания или замены обогревателя. На теплоотдачу элемент практически не влияет благодаря скорости течения и давлению в водопроводе. Принцип действия аналогичен работе байпаса на батареях отопления, только здесь мы распределяем горячую воду.

Используемые источники:

• https://znatoktepla.ru/truby/printsip-raboty-bajpasnogo-klapana.html
• https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/klapan-perepusknoy.html
• https://oventilyacii.ru/otoplenie/ustrojstvo-bajpasa.html
• http://thewalls.ru/neobyichnyie-resheniya/baipas-chto-eto-takoe-v-sisteme-otopleniia-dlia-cirkyliacii-nasosa-baipasnyi-klapan-dlia-chego-nyjen-bypass.html
• https://otivent.com/bajpas-v-sisteme-otoplenija
