Автономное отопление представляет собой систему обогрева, все составляющие элементы которой находятся непосредственно в обогреваемом помещении. В состав системы входят соединенные друг с другом трубопроводы, подключенные к источнику тепла и радиаторам.
То есть работа рассматриваемой системы основывается на использовании котла. К нему подсоединяются трубы, выполняется их разводка в соответствии с требованиями конкретной ситуации, сами трубы подключаются к батареям, и уже они отдают основную часть тепла помещениям.
Для обустройства автономной отопительной системы могут использоваться котлы, работающие с применением разного топлива. Ознакомьтесь с основными особенностями подобной системы, достоинствами и недостатками каждой существующей разновидности, изучите положения руководства и приступайте к монтажу. Ничего сложного в собственноручном обустройстве такого обогрева нет.
Принцип работы автономной отопительной системы
Сердцем любой автономной отопительной системы является нагревательный котел. Главным различием, в соответствии с которым котлы классифицируются в отдельные группы, является тип применяемого топлива.
Принцип же работы котлов разных групп остается неизменным вне зависимости от модели оборудования и особенностей используемого топлива.
При сжигании загруженного топлива котел нагревает воду либо другой теплоноситель, используемый в конкретной автономной отопительной системы. Трубы же отдают тепло батареям и окружающему пространству.
Сложность установки системы индивидуального отопления также во многом зависит от особенностей котла. Вам нужно изучить особенности существующего оборудования и выбрать такую систему, которая наилучшим образом подойдет конкретно для вашего случая.
Разновидности автономных отопительных систем
Электроотопление
Автономное отопление на основе электрических нагревательных котлов имеет ряд преимуществ, среди которых необходимо обязательно отметить следующие моменты:
- надежность оборудования;
- сравнительно доступная стоимость котла;
- бесшумность и безвредность работы;
- возможность монтажа и подключения оборудования собственными силами.
</p>
Современные ТЭНы, включаемые в конструкцию нагревательных котлов, служат более 15-20 лет. Помимо этого, современное отопительное оборудование имеет возможность программирования режима работы и основных параметров системы.
Цены на популярные электрокотлы
Электрокотёл
В результате автономное отопление, спроектированное и обустроенное на основе электрического нагревательного котла, сможет работать без вмешательства владельца неделями, а то и целыми месяцами. Именно этот момент и определяет смысл автономности.
Полноценная автономная система должна быть способна поддерживать температурный режим на заданном уровне вне зависимости от погоды за окном.
Однако у электрического обогрева есть два существенных недостатка, а именно:
- система требует наличия стабильного электроснабжения, а оно присутствует далеко не во всех населенных пунктах. Скачки электричества и его внезапные отключения могут привести к выходу нагревательного котла из строя;
- сравнительно высокие тарифы на электроэнергию. Именно этот момент чаще всего останавливает владельцев, настроенных на обустройство электрообогрева, от реализации своих задумок.
Газовое отопление
Один из наиболее популярных вариантов. Обеспечивает максимально экономичный обогрев ввиду сравнительно низкой цены на газ. Других значимых преимуществ такое отопление не имеет.
Недостатков же намного больше. Среди них отдельного внимания заслуживают следующие моменты:
- опасность оборудования;
- высокая стоимость нагревательных котлов;
- необходимость регулярного обслуживания профессионалами.
Помимо этого, с монтажом газового котла и обустройством на его основе полноценного автономного обогрева можно справиться только при наличии специальных навыков. Для установки такого котла нужно приглашать специалистов, предварительно получив ряд разрешений в соответствующих инстанциях.
Цены на популярные газовые котлы
Газовый котёл
Да и газовые магистрали проведены далеко не во всех населенных пунктах. При отсутствии возможности подключения к магистрали об автономном отоплении на основе газового котла можно и не думать.
Жидкотопливный обогрев
Жидкотопливные котлы категорически не подходят для обустройства постоянного автономного отопления. Ограничения накладывают как особенности непосредственно нагревательного оборудования, так и применяемого топлива.
Также к числу существенных недостатков подобных систем нужно обязательно отнести их электрозависимость и пожароопасность. Поэтому жидкотопливные системы обогрева можно рассматривать исключительно в качестве резервного и временного источника тепла.
Твердотопливное отопление
Один из наиболее древних и распространенных вариантов обогрева. На современном рынке представлен большой выбор твердотопливных котлов, подходящих для обустройства автономного отопления.
Цены на популярные твердотопливные котлы
Твердотопливный котел Лемакс
Главным достоинством подобного оборудования является экономичность работы, обусловленная сравнительно низкой стоимостью энергоносителя.
В числе недостатков – необходимость отведения места для хранения топлива и потребность в постоянном контроле и обслуживании.
Узнайте, какие лучше котлы длительного горения на твердом топливе, из нашей новой статьи.
Порядок обустройства автономного отопления
Вне зависимости от выбранного типа энергоносителя порядок обустройства системы остается одинаковым. Различия присутствуют лишь на этапе установки непосредственно котла. Этот момент уточняется и рассматривается в отдельном порядке.
Новичкам лучше всего отдавать предпочтение электрическим котлам – такое оборудование наиболее просто в подключении и максимально удобно в использовании.
В целом же подключение автономного отопления выполняется в следующем порядке.
Первый шаг. Составьте либо закажите схему отопительной системы конкретно для вашего дома.
</p>
Владельцы частных домов точно знают, что автономная система отопления намного экономичнее и эффективнее централизованной. Решение вопроса относительно обогрева жилья многие домовладельцы доверяют специалистам, которые проводят расчеты, проектируют и курируют обустройство теплоснабжения.
Однако есть и такие мастера, которые решаются обустроить отопление частного дома своими руками, чтобы не переплачивать за услуги специалистов. А ведь это не малая экономия из семейного бюджета, согласны?
Прежде чем приступить к расчетам и проектированию, необходимо определиться с оптимальным вариантом системы и ее составляющими. Мы поможем вам в решении этих вопросов.
В статье приведен подробный обзор возможных инженерных решений для частного дома, обозначены плюсы и минусы каждой схемы, принципы их работы и нюансы монтажа.
Система отопления: какие они бывают
Существует множество инженерных решений для обогрева жилища. Выделим три основных типа систем отопления.
Отопительная система с жидким теплоносителем
Самый распространенный в нашей стране способ отопления жилища. Предполагает наличие замкнутого контура, в котором циркулирует жидкий теплоноситель.
В качестве последнего чаще всего используется вода, но могут быть и различные антифризы, которые выгодно отличаются низкой температурой замерзания. Для нагрева теплоносителя в системе устанавливается котел любого подходящего типа.
Разогретый теплоноситель по трубам подается в комнаты, где поступает в радиаторы. Эти устройства предназначены для передачи тепла воздуху. В батареях теплоноситель остывает, после чего по трубам уходит к котлу, где вновь нагревается.
Такой цикл многократно повторяется. Для регулирования системы могут использоваться термостаты, что позволяет автоматически поддерживать заданную температуру, или краны. В этом случае производится ручное регулирование.
Отопительные системы с жидким теплоносителем всегда выполнены в виде замкнутого контура, внутри которого движется разогретая жидкость
Отопление с использованием теплоносителя относится к довольно простым в проектировании и исполнении системам. При необходимости его можно собрать самостоятельно. Но при этом, безусловно, желательно показать проект специалистам, чтобы избежать ошибок, которые могут значительно снизить эффективность системы.
К числу достоинств можно отнести длительный срок эксплуатации конструкции, при условии, что был произведен грамотный монтаж и нет нарушений в эксплуатации.
Система работает бесшумно, предельно проста в ремонте и обслуживании. Важно, что при правильно выполненном проекте во всех отапливаемых помещениях возможно поддержание нужной температуры.
Система эффективна и позволяет экономить энергоресурсы. Энергоемкость теплоносителя примерно в 4000 раз выше, чем у воздуха. Это позволяет относительно быстро разогревать воздух в помещениях до комфортной температуры.
Отопительная система такого типа состоит из нескольких элементов, основными считаются трубопровод, котел и радиаторы (+)
Из недостатков стоит отметить, что установить такое отопление можно только в период строительства или капитального ремонта дома. Если как теплоноситель используется вода, нужно учитывать, что ее температура замерзания достаточно высока. Что может грозить порчей труб при перемерзании системы.
Кроме того, присутствие воздуха в трубах с водой провоцирует быструю коррозию элементов конструкции.
Отопление воздушного типа
Теплоносителем в этом случае является нагретый воздух. Подогревает его установленный в здании водяной или паровой калорифер, а также электровоздушный или огневоздушный воздухонагреватель. После проведения температурной обработки подготовленная газообразная среда поступает в помещение.
По принципу действия схемы воздушного отопления делятся на два типа:
- совмещенные с вентиляцией;
- рециркуляционные.
Первый вариант предполагает частичный подмес свежей порции воздуха, захваченного с улицы, и равный по объему выброс отработанной газовоздушной массы.
Во втором варианте весь циркулирующий по комнате воздушный поток захватывается и направляется к воздухонагревателю для обработки. Затем в полном объеме поступает обратно. Понятно, что по санитарно-гигиеническим показателям первая схема в предпочтении.
Можно отапливать дом без теплоносителя. Воздушное отопление предполагает разогрев воздушных масс и подачу их непосредственно в отапливаемые помещения (+)
Разогретый до 55-60°С воздух поступает в воздуховоды, по которым отводится в комнаты. Здесь он распределяется максимально равномерно. После остывания воздушные массы опускаются, где проходят через закрытые решеткой отверстия внутрь обратного воздуховода, по которому возвращаются к нагревателю. Цикл повторяется многократно.
Регулируется такая отопительная система только посредством автоматики, что делает температуру в помещениях предельно комфортной.
Воздушное отопление максимально безопасно, поскольку автоматика отслеживает все параметры системы и при появлении проблем блокирует ее элементы. Кроме того, в конструкции отсутствуют трубы, наполненные горячей жидкостью, которые при неблагоприятном стечении обстоятельств могут прорваться или протечь.
В схемах воздушного отопления нет привычных для обывателя радиаторов, что вкупе с отсутствием труб существенно влияет на стоимость сооружения системы. Нет полагающейся паровым и водяным разновидностям отопления запорной арматуры.
При устройстве контура, совмещенного с вентиляцией, разумно решается еще и вопрос обновления состава воздушной массы.
Срок эксплуатации, при условии грамотного монтажа воздушного отопления, составляет порядка 20 лет. К достоинствам можно отнести и внешнюю привлекательность воздушного отопления. Сплетения труб, необходимые для конструкций с жидким теплоносителем, в данном случае отсутствуют.
Воздухонагреватель может работать от газа или другого вида топлива. Тип горелки прибора может быть атмосферным или вентиляторным (+)
Из недостатков стоит отметить возможные проблемы с составом воздуха. Система затягивает с улицы загрязненные воздушные массы, что требует установки фильтров. Их требуется достаточно часто менять.
Помимо этого желательно использовать увлажнители воздуха, поскольку подогретые массы часто бывает пересушенным. Если в систему попадает какое-то токсичное вещество, например, угарный газ, оно очень быстро распространяется по всему дому.
Электрические отопительные системы
Для обустройства автономного отопления частного дома достаточно часто используются системы, работающие от электричества. Их существует несколько типов, рассмотрим две, наиболее востребованные.
Электрические конвекторы представляют собой компактные отопительные приборы, которые могут устанавливаться внутри отапливаемой комнаты. В зависимости от мощности устройства оно может быть одно или несколько.
Принцип работы разных видов электрических конвекторов схож. Холодный воздух через решетку поступает внутрь прибора, где посредством электрического ТЭНа нагревается.
Благодаря либо естественной конвекции, либо усилиям вентилятора разогретые воздушные массы поднимаются, смешиваются с воздухом, находящимся в комнате, и разогревают его. Температура в помещении повышается. Остывший воздух опускается, вновь поступает в прибор и цикл повторяется.
Использование электрических конвекторов – простейший способ обогрева жилых помещений. Но при этом, учитывая стоимость электричества, довольно затратный
Электрическое отопление может быть реализовано путем использования инфракрасного излучения. Тонкая гибкая ИК-пленка монтируется на потолок или пол и является своеобразным отапливающим устройством, нагревающим воздух в комнате до комфортной температуры.
Система работает следующим образом. При подаче электрического тока на пленку карбоновые элементы разогреваются и начинают испускать инфракрасные волны в безопасном для человека диапазоне.
Эти волны начинают двигаться до первого встреченного ими крупного объекта. Это может быть пол, мебель или что-то им подобное. Предметы аккумулируют ИК-волны, разогреваются и отдают тепло воздуху. Нагрев происходит очень быстро.
При этом распределение тепла максимально благоприятно для человека: в нижней части комнаты находится самый теплый воздух, в верхней – чуть холоднее.
Медики подтверждают, что инфракрасное отопление аналогично солнечным лучам и считается максимально благоприятным для человека. Несмотря на значительную разницу в принципе работы отопления, оба типа систем обладают сходными достоинствами. Прежде всего, это минимальные затраты на сооружение.
Не слишком привлекательные тарифы энергосбытовых компаний не останавливают желающих обзавестись электрическим отоплением. Для управления оборудованием используется автоматика, что позволяет настроить работу системы на максимально энергоэффективный режим.
Инфракрасная греющая пленка может быть размещена на полу или на потолке. В любом случае она будет эффективно и безопасно обогревать помещение (+)
Электричество очень удобно в использовании. Отсутствует необходимость применять какое-либо топливо, что снимает проблему его хранения и закупки.
Кроме того, твердотопливные котлы, например, считаются очень «грязными», поскольку при их работе образуется сажа и зола. Электрическое оборудование не имеет таких проблем. Оно полностью безопасно, не шумит и не производит токсичных выбросов.
Системы, работающие с электричеством, обычно очень компактны. Использующиеся в них приборы могут иметь самый разный дизайн. Такие системы долговечны и требуют только регулярного обслуживания.
Их основным недостатком является затратная эксплуатация, в силу высокой стоимости электроэнергии. Несмотря на экономичность систем, счета за электричество обычно получаются внушительными.
Разновидности системы с жидким теплоносителем
Как показывает практика, чаще всего для обустройства автономного отопления выбирают систему с жидким теплоносителем, поэтому поговорим о ее разновидностях. Такую систему реализуют в виде одной из двух возможных схем.
Простейшая схема – однотрубная
Представляет собой кольцеобразный замкнутый контур, внутри которого последовательно установлены радиаторы отопления. Теплоноситель поступает в первый из них, затем в следующий и так далее, пока не вернется к котлу. Это предельно простая схема, однако, далеко не самая эффективная.
Основной недостаток однотрубной системы отопления заключается в остывании теплоносителя на “подступах” к дальним от котла батареям.
Однотрубная схема разводки предполагает последовательное расположение батарей. Система очень проста, но имеет ограничения в применении (+)
Жидкость выходит из теплообменника котла с температурой порядка 75°С. Такой же она поступает в первый радиатор, во втором она чуть холоднее и та далее. Если продолжительность трубопровода невелика и радиаторов немного, то это не страшно.
Но если батарей много, в последних будет находиться теплоноситель, разогретый до 45-50°С. Что совершенно не достаточно для нормального обогрева помещения
Может быть два способа для исправления ситуации. Первый – увеличить температуру теплоносителя или же добавить секций последним в цепочке радиаторам, чтобы увеличить их теплоотдачу. Оба варианта потребуют дополнительных денежных вложений, но при этом не гарантируют результат.
Еще один способ справиться с проблемой – монтаж циркуляционного насоса. Это действительно повысит эффективность однотрубной системы, но и сделает ее энергозависимой и более дорогой в эксплуатации.
Усовершенствованная схема – двухтрубная
Основное отличие от первой схемы заключается в том, что теплоноситель к каждому из радиаторов поставляется практически одновременно. Для поставки его к прибором используется труба подачи, для сбора и отвода применяется труба, называемая обраткой.
Теплоноситель к батареям может подаваться по коллекторной или по тройниковой схеме. В первом случае к каждому из приборов подводится собственная подача с обраткой. Трубы прокладываются от коллектора в виде “лучей”, отсюда второе название “лучевая”.
В тройниковой разновидности приборы последовательно подсоединяются к подаче и обратке с помощью, сборка производится с помощью соединителей с тремя патрубками – тройников.
Двухтрубная схема обустройства отопительной системы предполагает, что к каждой батарее будет проложен подающий теплоноситель трубопровод и отводящая труба, обратка (+)
Коллектор предполагает монтаж запорной арматуры на каждый отвод к батарее, что дает возможность при необходимости ее отключить. Работа лучевой схемы отопления основана на принудительной циркуляции жидкости, потому что для естественного движения теплоносителя слишком много гидравлических препятствий в многочисленных кольцах.
Тройниковые разновидности могут работать как благодаря природной гравитации, так и за счет включения в систему циркуляционного насоса. Он нагнетает теплоноситель, поэтому при устройстве отопительных колец не нужно соблюдать уклон, а трубу подачи устанавливать ниже приборов отопления.
Основное достоинство двухтрубной схемы – обеспечение равномерного нагрева всех батарей в здании, сколько бы их ни было. Но при этом для ее монтажа потребуется намного больше труб и других элементов, соответственно, она обойдется дороже. Это главный недостаток двухтрубной системы.
Система с циркуляцией гравитационного типа
Теплоноситель внутри отопительного контура должен двигаться. Это может происходить путем естественной циркуляции. Она возникает благодаря разности плотностей, существующей у холодного и нагретого теплоносителя.
Разогретая жидкость обладает меньшей плотностью, поэтому начинает самопроизвольно подниматься от котла по стояку, откуда направляется в отводящие трубопроводы и далее в радиаторы. У остывающего теплоносителя увеличивается плотность, что делает его более тяжелым.
Эффективность работы системы с естественной циркуляцией жидкости-теплоносителя зависит от разности температур, высоты подъема теплоносителя и грамотно выбранного угла укладки трубопровода (+)
По этой причине он опускается ниже, собирается в трубопроводе обратной разводки, по которому поступает к котлу. Таким образом, пока агрегат работает, будет реализовываться циркуляция теплоносителя гравитационного типа. Однако его скорость относительно невелика и может изменяться.
Больше всего она зависит от двух факторов:
- Места расположения элементов системы. Радиаторы следует располагать значительно выше котла или поднимать под потолок, а еще лучше в чердачное помещение, основной стояк, от которого пойдут отводы на батареи.
- Разности температур охлажденного и разогретого теплоносителя. Чем она больше, тем выше скорость движения жидкости. По этой причине основной стояк во избежание потерь тепла может быть изолирован специальным материалом, а отбратка, напротив, ничем не закрывается.
К числу достоинств схемы системы отопления частного дома с естественной циркуляцией можно отнести ее дешевизну и простоту в проектировании, обустройстве и обслуживании. При работе она абсолютно бесшумна, какая-либо вибрация отсутствует.
Недостатков у схемы с естественной циркуляцией довольно много. Она медленно запускается в работу, что объясняется низкой скоростью продвижения теплоносителя при малой разнице температур.
Грамотно спроектированная система с естественной циркуляцией жидкого теплоносителя может быть достаточно сложной и охватывать не только один, но и более этажей (+)
Кроме того, для нормальной циркуляции жидкости в контуре требуется трубопровод, собранный из труб относительно большого диаметра. Такие системы ограничены по размерам в силу невысокого естественного давления в магистрали. Длина такой конструкции не может превышать 30 м по горизонтали.
Схема с принудительной циркуляцией
В систему включается циркуляционный насос, он побуждает теплоноситель двигаться с определенной скоростью. Насос устанавливается в любом месте отопительной линии.
Но для установке на подаче насос нужно покупать только от проверенных производителей, ведь ему предстоит работать в неблагоприятных условиях, хоть и все выпускаемые сейчас циркуляционные модели рассчитаны на подобную эксплуатацию.
Мощность насоса подбирается в зависимости от протяженности трубопровода и может быть разной. Благодаря принудительной циркуляции контур может иметь разную длину, вплоть до очень протяженного. Скорость продвижения жидкости-теплоносителя не зависит от разности температур, что дает возможность реализовывать самые разные инженерные схемы.
Кроме того, появляется возможность использовать трубы малого диаметра, это благоприятно сказывается на внешнем виде такой отопительной системы.
Включение в схему циркуляционного насоса дает возможность реализовывать более сложные инженерные решения и делает систему более эффективной (+)
Из недостатков отопления с насосной циркуляцией стоит отметить энергозависимость. Это означает, что при отсутствии подачи электроэнергии отопление не будет работать. Для мест, где отключения электричества нередки, это очень серьезный недостаток.
Помимо этого установка насоса потребует дополнительных затрат на его покупку, монтаж и последующую эксплуатацию.
Основные элементы системы отопления
Набор элементов, включенных в отопительную систему с жидким теплоносителем, может быть самым разным. Все зависит от типа выбранной схемы. И все же несколько основных элементов присутствуют всегда. Прежде всего это котел. Агрегат вырабатывает тепло, оно передается жидкости-теплоносителю.
По виду использующегося топлива все котлы делятся на:
- Твердотопливные. Для работы используются все виды твердого топлива: дрова,уголь, торф и т.д. В продаже можно найти разновидности таких устройств пеллетные и пиролизные приборы.
- Газовые. Работают на магистральном природном либо на сжиженном газе.
- Электрические. Вырабатывают тепло, преобразовывая электроэнергию.
- Жидкотопливные. В качестве топлива используют солярку, бензин и им подобные материалы.
- Комбинированные. Устройства оборудуются несколькими различными горелками и могут работать с несколькими видами топлива.
Наиболее практичными считаются комбинированные котлы. Они помогают не остаться без отопления в условиях с перебоями в снабжении основным видом топлива. Однако, стоимость таких моделей намного выше, чем у стандартных.

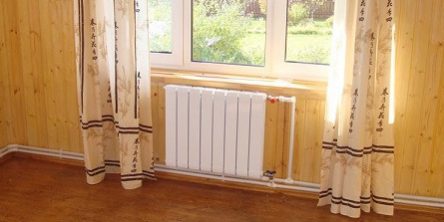

Панельный радиатор – один из самых надежных и простых отопительных приборов
Еще один обязательный элемент отопительной системы – аккумулирующие тепло приборы. Они тоже могут быть разными.
Различают следующие виды радиаторов:
- Панельные, представляющие собой стальную цельную панель различных размеров.
- Пластинчатые, состоящие из нескольких пластин, толщина которых может значительно разниться.
- Трубчатые. Выполняются в виде нижнего и верхнего коллектора, соединенных отрезками труб.
- Секционные. Собраны из греющих секций, количество которых может быть любым.
И последний обязательный элемент отопительной системы такого типа – трубопровод.
Для его сборки используются металлические или пластиковые трубы. Первые очень прочны, но подвержены коррозии и сложны в монтаже. Вторые очень просто собирать, они не ржавеют, но прочность у разных марок пластиков может значительно отличаться. Поэтому очень важно не ошибиться в выборе материала для пластикового трубопровода.
Выводы и полезное видео по теме
Какой способ отопления частного дома более выгодный:
Все об однотрубной схеме отопления:
Принцип действия воздушного отопления:
Автономное отопление может быть обустроено самыми разными способами. На выбор решения, несомненно, повлияют климатические особенности местности, где расположен дом.
Врядли целесообразно обустраивать дорогостоящую систему с жидким теплоносителем там, где зима длится один-два месяца, и температура нечасто опускается ниже нуля. Важно так же учесть особенности здания и финансовые возможности. Если принято верное решение, в доме всегда будет тепло.
Есть, что дополнить, или возникли вопросы по теме организации автономного отопления частного дома? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.
Главная / Информация / Статьи по товарам / Типы отопления. Обзор систем. 18 сентября 2017 г. 9:57
Чем отличаются центральное и автономное отопление? Прежде чем выбрать систему для дома и квартиры нужно понять плюсы и минусы. Прикинуть, какое оборудование потребуется. Разобраться, какое топливо выгоднее использовать. И конечно, не совершить частые ошибки.
Различаем центральное и автономное
Центральное отопление
Центральное отопление |
Это система, в которой ТЭЦ или котельная является источником тепла и работает на топливе. Она находится в отдельном здании. Тепло по трубам направляется в квартиры и отдаётся отопительными приборами – радиаторам. Теплоноситель бывает в виде воды, пара, воздуха.
Водяное отопление – в трубах циркулирует вода. Она нагревается в котельной и по трубам приносит тепло топлива к радиаторам. Радиаторы отдают тепловую энергию в комнату. Зимой поверхность радиаторов нагревается до 60-70 градусов. В морозы их нагревают до 80 градусов.
Сети проектируют однотрубные, двухтрубные, многотрубные. В городах организуют сети по двухтрубному принципу. По второй трубе охлаждённая «обратная» вода возвращается к котлу. Так циркулирует вся система, тепло идёт от котельной к жильцам домов. Отопление водой соответствует санитарно-гигиеническим нормативам, поэтому его чаще всего применяют в жилых домах, школах, детских садах и больницах.
При воздушном варианте отопления уже горячий воздух движется по трубам и отдаёт тепло помещению. Для нагрева используют центральные воздухонагреватели или калориферы. Такая система, как и водяное отопление, не вредит здоровью за счёт гигиеничности.
Паровое отопление запрещено использовать в жилых домах. Теплоноситель – пар, источник тепла – паровой котёл. Минусы этого типа отопления: невозможно регулировать плавность температуры, шумит, сильно прогреваются поверхности приборов отопления.
Плюсы и минусы центрального отопления
Следят за оборудованием городские службы; |
Исправность городского оборудования зависит от износа и добросовестности сотрудников ЖЭК; |
Ремонтируют и обслуживают систему тоже они, но это порождает и минусы. |
Невозможно регулировать температуру отопления — во всех комнатах одинаковая, а это не всегда комфортно; |
В системе иногда скачет давление, это приводят к авариям; |
|
Большие потери на этапе доставки тепла: каждый километр теряется 1 градус; |
|
Сроки сезонных отключений не контролируют жильцы. |
Автономное отопление
Сжиженный газ в балонах |
Автономный – значит независимый. Автономное отоплениеимеет много плюсов. Оно не зависит от центральных систем. Котёл стоит непосредственно дома, и вы сами контролируете нагрев. Жильцы не переплачивают ежемесячно из-за удалённости теплоисточника, не страдают от износа труб. Организовать автономное отопление дорого, но это быстро окупается.Бывает газовое, электрическое и печное или каминное.
1. Газовое отопление. Газ – самое дешёвое топливо в России, поэтому газовое отопление популярно среди владельцев частных домов. Принцип устройства прост – нужен котёл, водяная система и батареи в качестве отопительных приборов. Подводим к котлу газ и запускаем систему. Важно не путать сжиженный и магистральный газ. Если топить привозными баллонами, то это в 5 раз дороже электроотопления.
Автономная газовая система — это клад не только для дома, но и для квартиры. При сравнении двух равных площадей, в квартире с автономным газовым отоплением оплата коммунальных платежей в 1,5-2 раза меньше, чем при центральном отоплении.
Плюсы и минусы газового отопления:
Газ – дешёвое топливо; |
Без специалиста не отремонтировать; |
Нет зависимости от центральной системы; |
Расходы на ремонт; |
Можно использовать в сочетании с альтернативными источниками тепла. Например, сделать тёплый пол. |
Придётся лично контролировать работу котла и системы. |
2. Электрическое отопление. Газ есть не везде. Поэтому людям приходится выбирать альтернативные источники тепла. Электричество – чистая энергия. Самое дешёвое оборудование, но не слишком экономно в пользовании. В сравнении с жидкими теплоносителями, электрическая энергия без потерь преобразуется в тепло. Поэтому у электроотопления самый высокий КПД. КПД – это количество тепла на единицу используемого ресурса/топлива.
Плюсы и минусы электрического отопления:
Много вариантов решений: радиаторы, конвекторы, тёплые полы, стены и плинтуса; |
Нужна мощная исправная сеть и проводка; |
Экономия на подводке к дому; |
Зависишь от электричества; |
Не нужно закупать топливо и заботиться о его хранении; |
Дорогой ресурс. |
Компактное оборудование; |
|
Исключены протечки; |
|
Безопасно; |
|
Экологично; |
|
Нет зависимости от центральной системы. |
Электроотопление различают по источнику тепла. Рассмотрим самые популярные.
Электрокотлы– обеспечивают водяное отопление: котёл греет теплоноситель — воду. Холодная вода становится горячей и циркулирует по трубам, пронизывая дом. Энергия электричества превращается в тепло. Эту систему выбирают при отсутствии проведённого газа.
Автономное отопление, электрический котёл |
Котлы бывают разные по форме и модификации. Главное в устройстве это теплообменник и блок управления – на нём задают параметры, и контролируют исправность. Когда перегревается аппарат, он оповещает о необходимости остывания. При критических отметках блок отключает систему на автомате.
Помимо котлов, есть электроконвекторы. Мощный элемент нагревания, который не сжигает кислород, и не нарушает микроклимат дома. Они работают бесшумно, легко управляются: программируешь, и система сама поддерживает комфортную температуру. Если хозяин долго отсутствует, есть режим ожидания в экономном формате.
Электроконвектор |
Инфракрасное отопление тоже относится электрическому способу обогрева. Бывает в виде панелей или плёночное. Быстро делает дом тёплым за счёт нагревания предметов интерьера и поверхностей – пола, потолка, стен.
Плёночное инфракрасное отопление |
Тёплый пол– система спрятана от глаз и сочетается с любым декоративным покрытием для пола. Это комфортная температура и быстрый обогрев.
Тёплый пол |
Тепловентиляторы– поддерживают температуру и обеспечивают тепловую завесу. Обогревают дом быстрее водяных систем, но сжигают кислород.
Тепловентилятор |
Печное отопление |
3. Печное отопление подходит для маленьких по площади домов, где нет магистрального природного газа. И для районов, где нет проблем с твёрдым топливом: углём, дровами или пеллетами. Уголь и дрова считаются дешёвым топливом. Пеллеты, или древесные гранулы, делают из отходов деревопереработки. Они популярны в Европе, а теперь пришли и к нам. Этот вид топлива почти в 3 раза дороже газа.
Такое отопление не зависит от наличия электричества и удалённости от города. Оборудование доступно по цене, не прихотливо в эксплуатации. В конструкции нет сложных программных устройств. Не нужно привлекать специалистов для обслуживания.
Минусы: долго нагревается, не подходит для средних и больших домов, низкий КПД. Нужно место для хранения дров или угля. Печь тоже занимает много места в доме, нужно присматривать и подкидывать топливо. Исключение – чугунные печи длительного горения.
Плюсы и минусы автономного отопления
Самостоятельный контроль над режимом отопления, можно включить в удобные дни и время суток; |
При установке оборудования нужны согласования по планируемой системе; |
Нет зависимости от сторонних организаций: если в центральной системе случилась авария, обладателей автономного отопления это не касается; |
Дорогая установка; |
Возможность выбрать оборудование и схему системы. Это позволяет подстроить её под нужды семьи; |
Неполадки и ремонты за свой счёт; |
Если меняется ситуация или численный состав семьи – можно при помощи профессионалов «перекроить» систему; |
Хлопоты с приобретением топлива, хранением, если это не электричество; |
Экономия на ежемесячных платежах, так как нет потерь тепла, как при центральном отоплении. |
Обслуживает собственник. |
Определяем оборудование домой
Центральное отопление в частном доме
Центральное отопление в частном доме |
При подключении дома к центральной системе, выбирать придётся из трёх возможных схем: независимая, элеваторная, зависимая прямоточная. Они отличаются по используемому оборудованию.
- Независимую схему выбирают, когда нужно избежать скачков давления в системе из-за конструктивных особенностей дома. Если система сделана из пластиковых труб – это показано обязательно. Потребуется циркуляционный насос – он помогает снизить расходы ресурса и облегчает нагрузку на оборудование. И нужен расширительный бак. Он компенсирует переизбыток давления, когда теплоноситель (вода) расширяется в процессе нагрева.
- Вторая схема: элеваторный узел помогает адаптировать горячую воду центральной сети, где норматив до 150 градусов, под норматив домовой системы – в районе 90 градусов. Вода в накопительном отсеке дома смешивается с перегретой водой центральной системы. Элеватор выполняет 3 функции: насос, регулятор расхода горячей воды и температуры, смеситель. Такой способ организации отопления популярен.
- Прямоточная зависимая система проста в устройстве, эксплуатации и обслуживании. Есть только центральная котельная, система труб и радиаторы. Больше никакого оборудования. Трубы из пластика и алюминиевые радиаторы запрещены из-за высокого давления и его перепадов.
Центральное отопление в многоквартирном доме
Центральное отопление в многоквартирном доме |
В многоквартирных домах при центральном отоплении не требуется специальное оборудование. Но всё же, правила есть. Отопление делают по четырем схемам:
- Однотрубная работает в сталинских и хрущёвских домах. Есть одна магистраль, по ней проходит и подача, и обратка. Минус в больших теплопотерях по мере удаления от источника тепла. Это можно пресечь, если увеличить количество секций по ходу перемещения воды в трубах. В этой схеме не получится регулировать температуру. Если возникнет желание поменять радиаторы, то нельзя менять на радиаторы другого конструктива. Это приводит к нарушениям работы отопления.
- «Ленинградка» — продвинутый аналог однотрубной схемы. При помощи байпаса регулируется подача теплоносителя (воды или пара) в системе. Байпас — перемычка трубы, которая соединяет прямую подводку радиатора с обратной. Если смотреть на батарею, это тонкая труба, соединяющая верхний и нижний уровень труб перед радиатором.
- Двухтрубная схема работает по принципу разделения подающей и обратной линии. При этой схеме можно менять радиаторы в пределах рекомендуемых моделей и ставить регулировщики для управления параметрами, даже автоматические.
- Лучевая схема устанавливается в новостройках особого типа. Приборы подключают параллельно и они не влияют друг на друга. Есть возможность контролировать уровень подачи тепла. В пределах квартиры можно спроектировать конфигурацию.
Рабочее давление в центральной системе от 8 до 10 атмосфер. А в момент опрессовки – от 12 до 14. Поэтому трубы ПВХ не годятся. Радиаторы из алюминия также не выдержат таких нагрузок. Лучше брать стальные, биметаллические или чугунные. Слишком легковесные радиаторы – признак низкого качества. Здесь лучше не экономить.
Автономное отопление в частном доме
Если альтернативы центрального отопления нет, и рядом не планируются инженерные коммуникации, то автономка – неизбежна. Из чего состоит автономная система для дома? Это прибор для нагревания, магистрали трубопровода и запорная арматура.
Выбор оборудования в частный дом начинается с определения котла. Какие бывают котлы:
- Твердотопливный – топливом являются дрова, уголь, пеллеты. Занимают второе место по экономичности после газа. Но процесс эксплуатации трудоёмкий. Плюсы: легко достать, быстро разжигается. Минусы: низкий КПД – 70%, частая очистка от продуктов сгорания, сажа в котельной. Потребуется склад для топлива, его нужно часто загружать. Ещё важно продумать регулятор тяги. Чтобы не перегреть детали при отсутствии электричества, проектируют дымоход. Подходят в качестве резервного или вспомогательного источника тепла: разогреть до нужной температуры дом, а потом для поддержания включить электрический котёл.
Твёрдотопливный котёл |
- Дизельные котлы – обычно напольные, имеют прибор выброса отработанного топлива. При подключении предусматривают ёмкость для хранения жидкого топлива. Бак устанавливают в помещении, или закапывают в землю. Минимальный объём – 750 литров. Бывает зимняя и летняя солярка. Обслуживается 1 раз в 12 месяцев: меняют фильтры, чистят форсунки. Плюсы: доступная себестоимость, регулируешь температуру по желанию, система автоматическая. Минусы: шумит при работе, дорогая солярка, пожароопасность, хранить топливо проблематично, обслуживать котёл трудоёмко.
Дизельный котёл - Газовые котлы – самые популярные. В 5 раз дешевле жидкотопливных и в 3 раза экономичнее электрических. Бывают настенные и напольные. Напольные долговечные. Отапливают любую площадь и зачастую не зависят от электричества. Когда монтируют настенный котёл, дополнительное оборудование минимальное. Не занимают место, управлять им просто. Бывают одноконтурные – только отапливают. Бывают двухконтурные – и для тепла, и для горячего водоснабжения. Но если в доме больше двух точек водозабора и больше 2 членов семьи, то нужен бойлер нагрева от 75 до 600 литров. Есть модели со встроенным бойлером. В дом для летнего проживания лучше купить 1-контурный котёл. На зиму в него заливают жидкость-незамерзайку. У двухконтурных моделей неудобно сливать жидкость перед зимой, остатки могут замёрзнуть и вывести из строя приборы. Газовые котлы работают на магистральном и сжиженном газе. Зимой баллон со сжиженным газом приходится часто менять. Если есть магистральный газ – то недостатков нет. Выбирать мощность можно по формуле: 1 киловатт (кВт) на 10 м2.
Газовый котел |
- Электрические котлы – самая дешёвая установка и оборудование, но самое дорогое топливо. Если нет газа, то лучший вид отопления. Экологичный, нет вредных выбросов, высокий КПД, не нужно строить отдельную котельную и дымоход. Перед покупкой оборудования лучше уточнить, какую мощность можно использовать для определения нагрузки. Электрические котлы бесшумные, нет обслуживания, управлять температурой можно автоматически. Минусы: дорогой ресурс, электрозависимость, плохо работают при падении мощности.
Электрический котёл с расширительным баком и циркуляционным насосом |
Для котла лучше приготовить отдельное место или помещение. Если место достаточно – то выбирать напольный котёл. Если лишней площади нет, то подойдёт навесной котёл.
Схему отопления частного дома лучше проектировать уже на этапе возведения. Имея схему размещения труб по дому, можно будет заранее оставить под них отверстия. При площади дома от 200 м – лучше выбрать котёл с двумя контурами системы. Потребуется ещё расширительный бак и отопительный циркуляционный насос.
Автономное отопление в многоквартирном доме
Автономное отопление в квартире |
Отказаться от центрального и перейти к автономному отоплению трудно, но возможно. Самовольно менять коммуникации отопления незаконно. Коммунальщики неохотно расстаются с плательщиками. Для этого предстоит через суд добиться решения на отключение от центральной системы. Предварительно нужно уточнить в ЖКХ, есть ли возможность это воплотить. Параллельно заказывают разработку индивидуального проекта, получают необходимые подписи у пожарников и в ЖКХ. Собирают пакет документов: схемы и техническая документация. Получают разрешение Санэпидемнадзора. Далее ищут оборудование и правильно его устанавливают.
Для перехода к автономному отоплению квартиры нужно:
- Купить циркуляционный насос и установить теплообменник. Его вешают на стену выше линии радиаторов;
- Выбрать и смонтировать котёл. Важно не экономить на оборудовании, отдать предпочтение моделям с системойбезопасности и с закрытой камерой сгорания. Учитывать давление и температуру воды в системе;
- Схему определяют исходя из планировки. Часто предпочтение отдают ленинградке: однотрубная схема с параллельным размещением радиаторов.
При переходе на автономную систему отопления – любая не согласованная процедура может привести к потере тепла у соседей.
Учимся на чужих ошибках
Как избежать неэффективной работы системы, и не совершить популярные ошибки, обсудим в заключительной главе.
- Схему системы отопления должны разрабатывать профессионалы. При этом сантехник может уехать в отпуск, а у жильцов произойти форс мажор. Поэтому схему должен знать не только тот, кто обслуживает, она должна быть и у собственника.
- Неправильно подобранные трубы приводят к лишним расходам и поломке системы.
- Лучше приобретать только однородные по материалу детали: у них схожие теплофизические свойства. Если разнородность неизбежна, то такие детали соединяются защитными соединениями или прокладками.
- Чтобы оборудование работало бесперебойно, устанавливать его согласно правилам: свободный доступ, без перегрева на солнце, без продувания. Запрещено монтировать газовое оборудование скрытым способом.
- Когда сантехник рекомендует купить и поставить клапаны, лучше его послушать, чтобы система не завоздушилась, и не возникло проблем с отоплением.
- Безопасность важнее экономии. Оборудование ставится на годы. Лучше сразу приготовиться к затратам на этапе установке. Тогда в дальнейшем не будет расходов на ремонт и аварийных ситуаций.
- Нельзя покупать газовый котел большей мощности, чем нужно, т.к. это приведет к повышенному потреблению газа и дополнительным расходам. Напомним, на каждые 10 м2 дома планирует 1 кВт мощности. Если дом 250 м2, то 250 умножаем на 1 и делим на 10, получается 25 кВт мощности.
- Сократить потери тепла при отделке дома. Утеплить стены, верхние этажи, крышу. Иначе тепло уходит улицу.
Строительный дворТипы отопления. Обзор систем./articles/new/109/Вернуться к списку статей по товарамИспользуемые источники:
- https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/avtonomnoe-otoplenie-svoimi-rukami.html
- https://sovet-ingenera.com/otoplenie/project/otoplenie-chastnogo-doma-svoimi-rukami.html
- https://www.sdvor.com/articles/new/109/
