Автомобильный термостат: Принцип работы, Пиды, Причины неисправности

Для сохранения требующегося уровня температуры в нагревательных системах применяются электрические устройства, называемые терморегуляторы. Все приборы, имеющие в составе электронагревательные элементы, оборудованы электрическими терморегуляторами.

Необходимость и особенности терморегуляторов

Терморегулятор представляет собой электрическое устройство необходимое для автоматического регулирования температуры в охлаждающем и отопительном оборудовании. Они монтируются в системах обогрева, искусственного климата, охлаждающих либо морозильных системах. Широко используются в домашнем хозяйстве в обустройстве теплиц.

Цель работы терморегулятора определяется включением либо выключением нагревательных элементов какого-либо прибора при показателях температуры ниже или выше указанных соответственно. Благодаря работе терморегулирующих устройств, воздух в помещении, вода, поверхности приборов и т.п. имею стабильную температуру.

Работают все терморегуляторы, в каком бы приборе они не находились, по единому принципу. Автоматический регулятор получает данные о температуре из окружающей его среды, благодаря тому, что оснащается встроенным или выносным термодатчиком. Опираясь на полученную информацию, терморегулятор определяет, когда нужно включаться и отключаться. Чтобы исключить сбои в работе устройства, термодатчик надлежит устанавливать в помещении подальше от прямого влияния различного нагревательного оборудования, в противном случае, может возникнуть искажение показателей и, естественно, регулятор будет работать ошибочно.

Классификация терморегуляторов

Принцип работы всех устройств, регулирующих температуру одинаковый, но видов терморегуляторов очень много, и они отличаются по:

Также терморегуляторы отличаются техническими свойствами:

• Диапазон измерений температуры. Разные модели терморегуляторов в зависимости от модификации поддерживают температуру от -60 до 1200 °С.

Применение регуляторов и датчиков температуры

Терморегуляторы могут устанавливаться в жилых и промышленных помещениях. В целом можно выделить учитывающие:

• И контролирующие температуру воздуха в конкретной зоне помещения. Эти приборы относятся к категории комнатных регуляторов. Бывают аналоговые и цифровые.
• И поддерживающие температуру определённых предметов – это регуляторы для полового отопления.
• Температуру воздуха снаружи – погодные термостаты.

Регуляторы, которые эксплуатируются в промышленных помещениях, бывают двух видов:

• Индустриальные пространственные. К этим приборам относятся аналоговые стенные регуляторы, имеющие повышенную защиту.
• Индустриальные с отдельными датчиками. Это аналоговые приборы с внешними датчиками, которые могут быть настенными или устанавливаться на специальную рейку. Датчики могут устанавливаться на стены или в полу дома, в зависимости от их типа и назначения. Встроенные приборы монтируются в монтажную коробку прямо в стену, а приборы накладного типа просто прикрепляют на стену.

Выделяют также несколько видов датчиков по назначению:

• Датчик температуры пола.
• Датчик температуры воздуха.
• Инфракрасный датчик для пола и воздуха.

Датчик, измеряющий температуру воздуха, часто размещают на корпусе терморегулятора. Терморегуляторы с инфракрасными датчиками можно применять для контроля всей системы отопления. Эти датчики отлично подходят для установки в ванные комнаты, душевые, сауны и прочие помещения с повышенной влажностью. Сам регулятор температуры надлежит размещать обязательно в сухом месте, от переизбытка влаги он может повредиться. Правда есть модели, с повышенной герметичностью, и их монтаж в ванную ничем не опасен для них.

Регуляторы для тёплых полов отличаются своим внутренним устройством, это:

• Цифровые.
• Аналоговые.

Цифровые устройства имеют хорошую стойкость к разным типам помех, поэтому исключают искажение данных и гарантируют большую точность, чем аналоговые.

Особенности функциональных возможностей электрических регуляторов температуры:

• Беспроводное регулирование (дистанционное). Рекомендовано применять при дополнительной инсталляции греющих элементов и проведении реконструкций, когда выполнять классическую регулировку невозможно или довольно трудно. Дистанционное управление исключает дополнительные строительно-ремонтные работы при электроинсталляции (к примеру, монтаже кабельной проводки).
• Устройства программирования. Центральное (классическое) устройство позволяет производить регулирование температуры целого крупного объекта с одной точки. Для программирования регулятора используют компьютер или устройства управления. Также контроль осуществляется с помощью телефонного модема.

Принцип действия, плюсы и минусы

Механический регулятор температур считается простым и практичным устройством. Применяется в нагревательных и охладительных целях. Чаще всего представляет внешнее электроустановочное изделие, предназначенное для внутренней установки в жилые помещения в системы отопления. Внешний вид подобен стандартному запорному крану.

Специфичностью механических терморегуляторов является отсутствие электрической составляющей. Работает аппарат по особому принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества от изменения температуры.

При изменении температуры до конкретно указанной, происходит разрыв или замыкание электрической цепи, что обуславливает выключение либо включение приборов для нагрева. Требуемый показатель температуры выбирается на шкале прибора путём вращения специального колесика.

Положительные моменты механических термостатов:

• Надёжность.
• Устойчивость к перепадам напряжения.
• Не подвластны сбоям электроники.
• Работают при отрицательных температурах.
• Можно эксплуатировать в условиях резких изменений температуры.
• Простое управление.
• Длительный срок службы.

Недостатки:

• Наличие погрешности.
• Вероятность появления небольших щелчков при подаче напряжения на инфракрасные нагреватели.
• Низкая функциональность.

Независимо от недостатков, они являются самыми распространёнными и встречаются в организации обогревательных систем чаще других термостатов, благодаря простому управлению и невысокой стоимости.

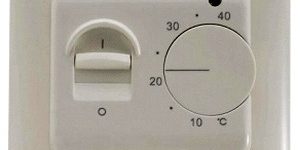

Эксплуатация электромеханических термостатов

Электромеханические регуляторы температуры используется в различных бытовых электроприборах. Эти изделия бывают двух модификаций:

• С биметаллической пластиной и группой контактов. Пластина, нагреваясь до определённой температуры, изгибается и размыкает контакты, из-за чего прекращается подача электротока на нагревательную спираль или ТЭН прибора. После остывания пластина прогибается обратно в своё исходное положение, контакты при этом замыкаются, возвращается подача электричества и прибор нагревается. Приборами с этими регуляторами пользуется в повседневной жизни практически каждый человек – это утюги, электроплиты, электрочайники и т.п.
• С капиллярной трубкой. Изделие состоит из трубки, наполненной газом и помещённой в ёмкость с водой, а также контактов. Принцип действия базируется на особенностях материалов расширяться при определённых температурах. Вещество, находящееся в полой трубке, начинает расширяться при разогреве воды, из-за чего возникает замыкание контакта. После охлаждения воды, контакты размыкаются, а электроприбор начинает разогреваться. Подобными регуляторами чаще всего оснащаются водонагреватели, масляные обогреватели, бойлеры.

Электромеханические терморегуляторы зарекомендовали себя как неприхотливые устройства:

• Автоматическое включение обогрева.
• Герметичность.
• Невысокая цена.

Минусы этих приборов:

• Низкая функциональность.
• Сложность добиться высокой точности регулирования.

Специфика электронных терморегуляторов

Электронные устройства очень распространены, они эксплуатируются с многими электрообогревателями. Обычно ими оборудуют общие отопительные системы и кондиционирования, а также тёплые полы.

Главные составляющие части:

• Выносной термодатчик.
• Контроллер — устройство, устанавливающее конкретный уровень температуры в доме, а также создающее команды включения и отключения нагревателя.
• Электронный ключ – контактная группа.

Датчик прибора отправляет данные о температуре контроллеру, который обрабатывает полученный сигнал и решает, требуется снижать или повышать температуру.

Виды электронных термостатов:

• Обычные терморегуляторы. В этих приборах можно выставлять желаемые пределы температуры либо точную температуру, которая будет сохраняться. Устройства оборудованы электронным дисплеем.
• Цифровые терморегуляторы: — С закрытой логикой. Устройства имеют неизменный алгоритм работы. Регулирование выполняется при помощи передачи команд по указанным параметрам конкретным приборам, которые были установлены заранее. Параметры задаются заранее в зависимости от нужд используемых приборов для определённой температуры. Корректировка программы этих регуляторов практически неосуществима, можно только менять основные параметры. Но именно эти термостаты наиболее часто применяют в быту. — С открытой логикой. Эти аппараты контролируют точный процесс обогрева помещений. Имеют расширенные настройки, благодаря чему можно поменять их алгоритм работы. Управляются кнопками или сенсорной панелью. Путём этих устройств можно включать либо отключать обогревательные системы в строго заданное время. Но их перепрограммированием должны заниматься специалисты. Эти регуляторы применяют чаще на производстве и в промышленности, чем в быту.

Программируемые термостаты удобно эксплуатировать, они открывают широкие возможности для тонкой настройки приборов на нужные температурные показатели, зависящие от требований отдельных зон помещений.

Достоинства:

• Широкий диапазон регулировок.
• Разнообразие дизайнерских решений.
• Экономия электроэнергии.
• Высокая точность.
• Эффективность.
• Безопасность при эксплуатации.

Также терморегуляторы просты в управлении и имеют не высокую стоимость, только эти два плюса не касаются регуляторов с открытой логикой. Электронные регуляторы нередко являются составной частью системы умного дома.

Похожие темы:

• Датчики температуры. Виды и принцип действия, Как выбрать

• Термостаты. Виды и особенности. Принцип действия и применение

• Терморезисторы. Виды и особенности. Устройство и работа. Параметры

• Тепловые реле. Виды и устройство. Особенности и принцип действия

• Элементы Пельтье. Принцип действия и применения. Обратный эффект

• Термопары. Виды и состав. Устройство и принцип действия

РубрикаЭЛЕКТРООБОГРЕВ

В радиаторах и разного рода системах отопления с целью контроля температуры используются специальные электрические устройства. При проектировании или ремонте подобной системы нужно хорошо представлять себе, что такое терморегулятор, каковы его назначение и механизм действия,  как подобрать подходящий термостат.

Устройства для регуляции температуры

Необходимость и особенности терморегуляторов

Терморегулятор это средство регуляции температурного уровня, используемое в приборах, имеющих дело с теплом: в отопительном, охладительном оборудовании и системах контроля температуры в помещении. Регуляторы применяются и в сельском хозяйстве, например, в тепличных установках. Когда температура в помещении или установке в ту или иную сторону отклоняется от рамок, заданных в настройках, устройство дает команду включить или отключить нагревательные элементы. С его помощью можно контролировать степень нагрева не только воздуха и иных газообразных сред, но и жидкостей и твердых тел (например, поверхностей электроприборов).

Как устроен термостат

Новые счетчики электроэнергии: принцип работы и преимущества

При подборе подходящего устройства потребители интересуются, как работает терморегулятор. Хотя эти приборы выпускаются с разными типами действующих блоков (электроника, механический узел и т.д.), принцип работы терморегулятора, независимо от его типа, базируется на считывании данных из среды, подлежащей температурному контролю. Базируясь на получаемых данных, устройство определяет, есть ли необходимость в задействовании дополнительных термических элементов или отключении имеющихся.

Важно! Для предотвращения выхода устройства из строя и минимизации вероятности ошибочных показаний термический датчик следует размещать как можно дальше от зоны непосредственного воздействия обогревателя, батарей и иного подобного оборудования.

Преимущества и недостатки

Принцип работы и особенности источников бесперебойного питани

Свойства термостатических устройств, их сильные и слабые стороны напрямую зависят от типа конструкции. Наиболее важный показатель – минимизация погрешности считывания температурных данных. В принципе, высокая точность характерна для любых термостатов, имеющих электронные компоненты, тогда как в случае механических устройств именно меньшая точность (погрешность может достигать трех градусов) является основным минусом. Зато они просты в регулировке и обладают весьма демократичной ценой.

Важно! Наиболее сложными в управлении (и дорогостоящими) являются программируемые устройства. При всем при этом они весьма экономичны в отношении потребления электроэнергии, обладают большой гибкостью настроек. Приобретать такое устройство пользователю следует лишь при уверенности, что он сможет правильно программировать работу термостата.

Виды терморегуляторов

Принцип работы электродвигателя

Приспособления, предназначенные для регуляции температуры, могут быть классифицированы по различным основаниям. Выпускаются изделия, рассчитанные на разные виды монтажа: на стену или на дин-рейку. Варьируются поддерживаемый диапазон измерений и число каналов. Однако в первую очередь они различаются по строению, в зависимости от того, какие механические узлы и электронные компоненты в них задействованы.

Механические термостаты

Это наиболее простые изделия, лишенные электронной «начинки», чаще всего они используются для контроля температуры жилых помещений. Их работа базируется на способности некоторых материалов изменять свои характеристики под воздействием меняющейся температуры. Задавать рамки полагается посредством вращения колеса. При выходе за них возникает замыкание или разрыв электроцепи, ведущие к подключению дополнительных нагревательных элементов или отрубанию имеющихся.

Плюсы такой конструкции – надежность, долговечность, простота управления, способность функционирования при минусовых температурах, стойкость к скачкам напряжения. Основным минусом является вероятность погрешности, в ряде случаев довольно значительной (до 3 градусов). Кроме того, изделия нельзя назвать бесшумными: при срабатывании они издают щелкающие звуки.

Механический регулятор

Биметаллические пластины

При нагревании такая пластинка деформируется и открывает сомкнутые контакты. Вследствие этого  к нагревательному элементу прибора перестает поступать ток. Остывая, пластинка возвращается в прежнюю позицию, и контакты соединяются снова. Тогда электроэнергия опять подается на соответствующий элемент, что влечет за собой нагревание. Такая конструкция вмонтирована в электрические чайники, плиты, утюги.

Работа биметаллической пластины

Газонаполненные датчики

Газовые термостаты включают в себя заполненную газом трубу и контактные элементы. При помещении в жидкость газ расширяется и провоцирует замыкание контакта. Размыкание происходит, когда жидкая среда охлаждается. Конструкция устанавливается в водонагреватели, отопительные приборы на масле.

Важно! Плюсами этого и предыдущего типов являются автоматическая регуляция и бюджетная цена, минус – отсутствие места для вариативных гибких настроек, что ограничивает сферу применения.

Восковые терморегуляторы

Эти аппараты состоят из герметически запаянной камеры, снабженной пробкой из воска, и стерженька из металла. При нагревании плавящийся воск вытесняет стержень наружу, и последний инициирует изменения в электрической цепи. Такие конструкции широко применяются в автомобилестроении, а также при проектировании смесителей.

Электронные термостаты

Их применяют в разного рода системах контроля климата, в конструкциях теплого пола. Они включают в себя датчик температуры, электронный ключ и блок контроля, генерирующий команды подключения и выключения нагревательных элементов. Приборы снабжены электронным табло, на котором репрезентируются температурные данные. Они бывают с закрытой и открытой логикой. Гибкость настроек и расширенные возможности управления присущи только второму типу, такие изделия выпускаются с кнопочным или сенсорным управлением.

Электронный прибор

Двухзонные термостаты

Двухзонный терморегулятор предоставляет возможность параллельного управления двумя отопительными системами, к примеру, кухни и жилой комнаты. Некоторые модели ограничиваются возможностью выбора из нескольких заданных программ, другие – дают возможность самостоятельного задания параметров. Термодатчики надо помещать в местах, куда не проникают влага и прямые лучи солнца.

Термостат 12 В

Использование терморегулятора 12 вольт практикуется в аквариумах, тепличных помещениях, при инкубации яиц. Прибор состоит из датчика и блока контроля. Температурные ограничения задаются самим пользователем. Как источник питания используется аккумулятор в 12 вольт. Преимущества такого устройства – несложное управление и низкая цена.

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами. При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать.

Видео

<index>

Термостат системы охлаждения двигателя представляет собой устройство в виде клапана, реагирующее на температуру охлаждающей жидкости. Он позволяет автоматически поддерживать заданный тепловой режим работы мотора за счет направления потока жидкости по большому или малому кругу циркуляции. Это необходимо, чтобы двигатель при запуске разогревался быстрее, а при выходе на заданную температуру работы сохранял ее постоянной.

Содержание

Устройство и принцип работы автомобильного термостата

Поскольку конфигураций двигателей и, соответственно, систем охлаждения достаточно много, то и место установки термостата может быть разным. Как правило, он монтируется во входном трубопроводе насоса системы охлаждения или на выходной магистрали головки блока цилиндров. В системе охлаждения двигателя предусмотрено два круга, по которым циркулирует рабочая жидкость, снижая его температуру. Малый круг включает в себя головку блока цилиндров, сами цилиндры и радиатор печки, а большой — всю систему с радиатором. Главной задачей термостата является блокирование процесса охлаждения двигателя (циркуляции охлаждающей жидкости по большому кругу), если температура последнего ниже рабочего уровня.

Конструкция типового автомобильного термостата состоит из следующих элементов:

• Корпус. Он имеет три патрубка для подключения в систему охлаждения: входной (впуск рабочей жидкости от радиатора), входной от двигателя (из головки блока цилиндров или печки) и выходной (подачи на насос).
• Цилиндр, внутри которого находится термочувствительный элемент.
• Термочувствительный элемент. Он может быть жидким (смесь воды и спирта) или твердым (из технического воска, в состав которого входят порошковая медь, алюминий и графит).
• Шток (поршень) — располагается внутри цилиндра.
• Клапан малого круга — перепускной клапан, поддерживающий заданный уровень давления в системе.
• Клапан большого круга (основной). Он представляет собой металлическую тарелку, которая открывает и закрывает путь по большому контуру.
• Пружины, запирающие клапаны большого и малого кругов.

В момент пуска двигателя термостат находится в закрытом положении. Проходя по малому кругу, охлаждающая жидкость выходит из блока цилиндров и вновь возвращается в него. Отсутствие охлаждения во всей системе позволяет двигателю быстрее прогреваться до рабочей температуры. Когда температура блока цилиндров повышается и нагревает охлаждающую жидкость до уровня 80-90°С, термочувствительный элемент реагирует (воск расплавляется и увеличивается в объеме, оказывая воздействие на шток) и сдвигает тарелку, открывая доступ к большому кругу.

Если охлаждающая жидкость будет сразу циркулировать в большом контуре, прогрев двигателя станет более длительным, а в условиях пониженных температур окружающей среды может совсем не произойти.

На заметку автомобилистам. Двигатель прогреется значительно быстрее, если выключить печку. Потом ее можно будет снова включить.

Открытие клапана происходит постепенно, что позволяет с ростом температуры увеличивать количество охлаждающей жидкости, поступающей на радиатор. Максимальное открытие клапана достигается при температуре 95-105°С. Если происходит излишнее охлаждение двигателя, термочувствительный элемент начинает реагировать в обратную сторону, закрывая клапан и снижая количество рабочей жидкости, попадающей в большой контур.

Основные виды термостатов

В современном автомобилестроении используется несколько видов термостатов:

• Одноклапанный — классическая конструкция.
• Двухступенчатый — это разновидность одноклапанного термостата, отличающаяся наличием двух тарелок (малой и большой). При срабатывании устройства, первой начинает движение малая тарелка, оказывая воздействие на большую. Это позволяет обеспечить корректное срабатывание термостата в системах с высоким уровнем давления охлаждающей жидкости.
• Двухклапанный — в таком устройстве также использованы две тарелки, но одна запирает большой контур, а вторая — малый. При этом работа клапанов синхронизирована, и когда один круг закрыт, второй открывается.
• Электронный (с электронным управлением) — представляет собой классический одноклапанный термостат, оснащенный нагревательным сопротивлением. Управление нагревом последнего реализуется электронным блоком управления двигателем. Таким образом, становится возможным достичь температуры 95-110°С на частичной мощности мотора и 85-95°С на максимальной мощности. В итоге это делает более экономичным расход топлива и повышает мощность благодаря дополнительному охлаждению всасываемого в цилиндры воздуха.

В двухконтурных системах охлаждения современных двигателей типа TSI устанавливается два термостата.

Проверка термостата и распространенные неисправности

Неисправности термостата чаще всего связаны с износом или коррозионными образованиями. Это может спровоцировать заклинивание клапана в открытом, закрытом или частично открытом положениях. Признаки постоянно открытого термостата, а также ситуации заклинивания в промежуточном положении, проявляются только при низких температурах (холодной погоде), когда прогрев двигателя становится слишком долгим. Постоянно закрытое положение — более серьезная проблема, которая вызывает перегрев двигателя, что может привести к необратимым поломкам.

Также термостат может быть изначально некачественным, что нередко проявляется как несвоевременное открытие. При более раннем срабатывании увеличивается расход топлива, поскольку для выхода на рабочую температуру двигателю потребуется больше времени. Когда же клапан на большом контуре срабатывает позже, повышается износ мотора.

Основной способ проверки термостата предполагает его снятие с двигателя:

• Термостат демонтируется и помещается вначале в емкость с горячей (кипящей) водой. Если при этом клапан не раскрывается или происходит слишком медленное раскрытие, он потребует замены. Если клапан сработал, выполняют обратную проверку, поместив его в холодную воду и отследив процесс закрытия.

Автомобильные термостаты не подлежат ремонту и при обнаружении неисправностей требуют замены. Также следует знать, что разные марки имеют отличные температурные характеристики открытия и закрытия. Поэтому для обеспечения оптимального режима работы двигателя необходимо устанавливать модели, рекомендуемые производителем автомобиля.

</index><index>

Термостат – неотъемлемая часть системы охлаждения автомобиля. Он выполняет две функции: помогает двигателю быстрее прогреваться до оптимальной температуры, а также предотвращает его перегрев. Поговорим более подробно, какое устройство имеет термостат, для чего он нужен, как работает, каких типов бывает и какие неисправности могут возникнуть в этом узле.

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

Термостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Читайте также: ДЖЕРЕМИ КЛАРКСОН: ПОЛИРОЛЬ — ПРОШЛЫЙ ВЕК. НАСТАЛА ЭРА ЖИДКИХ СТЕКОЛ!

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

автомобильный термостат

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

• 2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
• 1 патрубок на выход. Он ведет к цилиндрам.
• Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
• Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
• Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Принцип работы автотермостата выглядит следующим образом.

Похожие статьи

• Пока двигатель имеет низкую температуру, термочувствительный элемент находится в состоянии покоя и жидкость циркулирует исключительно по малому контуру (то есть только вокруг цилиндров и головки).
• Когда мотор нагревается, термочувствительный элемент срабатывает и открывается, открывая также основной клапан. После этого прибор работает в другом режиме – жидкость начинает движение по большому кругу. Она начинает омывать радиатор, помпу, рубашку мотора. Это позволяет предотвратить его перегрев. Обычно термоэлемент срабатывает при температуре от 75 до 90 градусов цельсия (у разных моделей автомобиля она разная, ее обычно указывают на маркировке).

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Виды термостатов для автомобиля

Термостаты бывают нескольких видов.

В зависимости от количества клапанов устройства делят на две разновидности.

• Одноклапанный. Классическая конструкция, которая включает в себя всего один клапан.
• Двухклапанный. Более современный тип устройства, который имеет 2 клапана. Один закрывает большой круг, а второй – малый. Обеспечивает более эффективное распределение охлаждающей жидкости.

В зависимости от принципа работы термостаты делят на следующие виды.

• Механический. Имеет механический термочувствительный элемент.
• Электронный. В качестве термочувствительного элемента использует терморезистор, который изменяет сопротивление при повышении или понижении температуры. Элемент подключен к автомобильному блоку управления (или к отдельному термореле). Он считывает сопротивление и в зависимости от его величины увеличивает или уменьшает ток охлаждающей жидкости между мотором и радиатором.

В зависимости от возможности вмешательства водителя в работу устройства термостат может быть:

• неуправляемый – контролировать функционирование прибора невозможно;
• управляемый – электронное устройство, работу которого можно настраивать с помощью электронного блока управления машины.

Также выделяют двухступенчатые термостаты. По сути, они представляют собой разновидность одноклапанных. Однако клапан в них усилен вторым элементом (по сути – вторым клапаном). При этом запирание каждого контура по отдельности, как в двухклапанных устройствах, отсутствует. Двухступенчатые приборы предназначены для использования в авто, в системе охлаждения которых поддерживается высокое давление, так как они отличаются большей степенью прочности и надежности.

термостат для автомобиля

Как проверить термостат

Проверять термостат необходимо в следующих случаях:

• двигатель очень медленно прогревается;
• мотор быстро перегревается.

Это может говорить о неисправности устройства.

Проверку можно провести, не отсоединяя прибор. Для этого потребуется выполнить следующие действия – термостат будет установлен на своем месте.

• Открыть капот.
• Запустить двигатель и дать ему поработать на холостом ходу 3 – 4 минуты. Важно, чтобы перед запуском мотор был холодным.
• Потрогать рукой патрубок около радиатора. Если он холодный, это означает, что циркуляция по малому кругу проходит нормально.
• Дать двигателю хорошо прогреться, а затем потрогать второй подводящий патрубок, который отвечает за движение жидкости по основному контуру. При нормальном функционировании прибора к этому времени он должен открыться и начать охлаждение основного круга. Следовательно, при исправном термодатчике он должен быть холодным.

Если в ходе проверки выяснилось, что патрубки горячие, это говорит о неисправности.

Есть и другой вариант исследования устройства, со снятием. Вот какие действия для него потребуется выполнить:

• полностью слить антифриз из системы охлаждения транспортного средства;
• демонтировать термостат;
• поместить его в кастрюлю с водой и довести ее до кипения;
• вытащить прибор пинцетом или другим приспособлением и посмотреть на просвет.

В нормальном состоянии после кипячения узла клапан должен быть открыт – это означает, что прибор выполняет свои функции правильно. Если деталь неисправна, он будет полуоткрыт или закрыт.

Неисправности термостата

Ниже представлены наиболее распространенные неисправности термостатирующего устройства авто.

• Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
• Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
• Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Подведем итоги

Термостат – это элемент системы охлаждения авто. Его назначение – предотвращать перегрев и не допускать слишком медленного прогрева мотора. Таким образом, он служит своего рода предохранителем. У разных моделей машин – разные технические характеристики термостатов. Но схема работы везде одна – прибор реагирует на повышение или понижение температуры и изменяет интенсивность движения антифриза. Также термостат применяют в АКПП, где тоже требуется охлаждение.

</index>

Автоликбез15 декабря 2019

Водителю, самостоятельно обслуживающему силовой агрегат машины, необходимо иметь представление о работе термостата в автомобиле. Распределительный элемент, установленный в моторном отсеке, обеспечивает распределение потоков антифриза и поддерживает степень нагрева двигателя. При заклинивании клапана мотор работает в аварийном режиме, что приводит к поломкам или увеличенному расходу топлива.

Функции в системе кондиционирования

Жидкостная система охлаждения (или кондиционирования) состоит из рубашки, расположенной в блоке цилиндров и головке блока, помпы, радиатора и соединительных патрубков. Часть жидкости подается в отдельный теплообменник для отопления салона. Интенсивность нагрева воздуха регулируется краном (например, на классических легковых машинах ВАЗ) или отдельной заслонкой в воздушном канале.

Термостат предназначен для распределения потоков хладагента между рубашкой и радиатором, обеспечения рабочей температуры двигателя и прогрева салона.

Разновидности термостатов

В силовых установках автомобилей используется несколько типов термостатов:

1. С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
2. С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
3. С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.
4. Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.

Устройство и принцип работы

После пуска силового агрегата часть тепла, образующегося при сгорании топлива, идет на нагрев картера и головки блока. Для обеспечения нормальной смазки и улучшения смесеобразования мотор должен прогреться до 85-105°С (зависит от модели ДВС). Установленный в контуре охлаждения терморегулятор не позволяет хладагенту циркулировать через радиатор. Антифриз ходит по внутреннему кругу, позволяя мотору прогреваться до рабочей температуры за 5-10 минут. По мере прогрева термостат пропускает хладагент в теплообменник машины, охлаждаемый вентилятором.

Принцип работы регулятора основан на температурном расширении жидкого или твердого наполнителя.

Увеличивающийся в объеме материал смещает штангу с клапаном, который распределяет потоки антифриза. В схеме предусмотрены пружины, возвращающие заслонки в исходное положение при снижении температуры жидкости. Элементы конструкции закреплены в корпусе, изготовленном из силумина или термостойкого пластика. На некоторых автомобилях монтируются термостаты без внешней оболочки, установленные в блок цилиндров силовой установки.

Термостаты с твердым наполнителем

Регуляторы с твердым рабочим веществом оснащаются герметичной камерой, заполненной синтетическим воском (церезином). Принцип действия основан на переходе воска при прогреве из твердой фазы в жидкую. Раствор воздействует на эластичную манжету и связанный с ней толкатель. Подвижная штанга связана с тарельчатым клапаном, позволяющим антифризу циркулировать по малому (или внутреннему) кругу или пропускать жидкость в теплообменник для охлаждения.

Для повышения чувствительности к изменению степени нагрева в воск вводят присадки на основе металлической пудры.

Полученный материал отличается стабильным коэффициентом расширения при переходе из твердой фазы в жидкую и обратно. За счет стабилизации параметра температура хладагента поддерживается в допустимом диапазоне.

Термостат с жидкостью

Регулятор с жидким рабочим веществом устроен аналогично конструкции с твердым заполнителем, но раствор находится в герметичном сильфоне. Жидкость состоит из смеси дистиллированной воды и этилового спирта. При температурном расширении в сильфоне возникает избыточное давление. Элемент распрямляется и через связанный с ним шток открывает канал отвода антифриза в бачок теплообменника. Количество жидкости, перекачиваемой в радиатор, зависит от температуры антифриза в блоке цилиндров.

Расположение элемента в автомобиле

Регулятор находится в моторном отсеке автомобиля – на картере силового агрегата или на входе в насос для циркуляции хладагента. В двигателях с распределенным впрыском топлива устанавливаются дополнительные регуляторы, позволяющие поддерживать температуру головной части блока цилиндров в заданном интервале. Элемент устанавливается на задней части силового агрегата. Возможна установка дополнительных элементов для ускоренного прогрева салона автомашины.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

• длительный прогрев силового агрегата;
• прогревание отводного шланга одновременно с мотором;
• повышение температуры мотора до критической отметки во время стоянки;
• переохлаждение силового агрегата в режиме движения по трассе;
• холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

Заклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Дополнительной неисправностью термостата становятся трещины в корпусе, через которые уходит антифриз. Поврежденные детали подлежат замене: запаять или заклеить щели невозможно.

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.

Используемые источники:

• https://electrosam.ru/glavnaja/jelektroobustrojstvo/jelektroobogrev/termoreguliatory/
• https://amperof.ru/teoriya/princip-raboty-termoregulyatora.html
• https://techautoport.ru/dvigatel/sistema-ohlazhdeniya/termostat.html
• https://novinki-krossoverov.ru/avto-v-detalyah/chto-takoe-termostat/
• https://autochainik.ru/rabota-avtomobilnogo-termostata.html
