Практически любой электрический котел требует обязательного наличия автоматики управления.
При этом остановимся на самых минималистичных и простейших вариантах, которые вы сможете собрать самостоятельно своими руками.
Ведь как известно, чем меньше элементов, тем больше надежность всей системы. Поэтому самые простые варианты и работают дольше и надежнее остальных.
Выбор вводного автомата и пускателей</h2>
Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.
Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.
Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных.
При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.
После вводного автомата фазные проводники нужно разделить.
Делается это на электромагнитных пускателях.
Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.
При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.
Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.
Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.
К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.
Простая регулировка мощности электрического отопления</h2>
Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).
Катушка имеет два контакта А1, А2.
При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант.
В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.
Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.
К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.
При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.
А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!
Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.
То есть, благодаря этим маленьким кнопочкам и раздельным модульным пускателям вы получаете простейшую схему для регулировки мощности электрического отопления.
Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.
На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.
Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
Зачем нужен предельный термостат</h2>
Обязательный элемент такой схемы – предельный термостат.
Это защитное устройство, которое отключит ваш электрокотел, если он пошел, что называется в разнос.
Например, перестал работать циркуляционный насос или где-то образовался засор. В результате этого температура начала резко возрастать и превысила допустимые значения.
Данную температуру вы устанавливаете самостоятельно при помощи ручного регулятора.
Так как это защитный элемент, который должен полностью “гасить” котел, подключать его нужно последовательно в разрыв управляющей фазы, как на рисунке внизу.
Регулировка температуры воды</h2>
Помимо безопасности, нам потребуется еще один элемент. Элемент управления, который будет его периодически включать и выключать для поддержания заданной температуры воды.

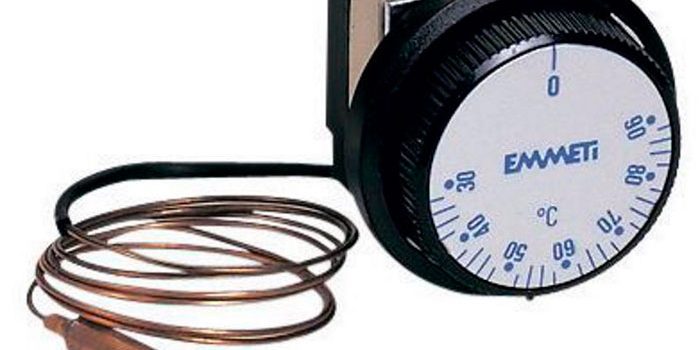

Этим устройством является рабочий термостат.
Не путайте его с предельным. В предельном имеется взводимая вручную кнопка, которая при срабатывании препятствует самостоятельному включению датчика.
Данный термостат монтируется после предельного, опять же в разрыв цепи.
Таким образом мы получили элемент защиты и элемент управления. В принципе, это и есть самая примитивная схема №1 для автоматики электрического отопления.
Комнатный термостат и экономия электроэнергии</h2>
Чтобы получить более функциональный вариант, добавим сюда прибор для отслеживания температуры воздуха в помещении – комнатный термостат.
Ему не важно какая будет температура котловой воды, он реагирует именно на комфортную температуру воздуха в вашем доме.
По аналогии с предыдущими элементами монтируете его в разрыв, перед рабочим термостатом. Вторая простейшая схема готова.
Но человек всегда стремится к большему и помимо комфорта при электрическом отоплении, всегда хочется еще и сэкономить. Все таки электроотопление за редким исключением, в наших реалиях не совсем дешевая штука.
Как это сделать, усовершенствовав вышеприведённую схему подключения? Для этого дела существует ночной тариф.
Чтобы им воспользоваться в полной мере, нам потребуется реле времени.
Оно будет запускать электроотопление только в заданный промежуток суток. Размещайте его в схеме перед комнатным термостатом.
Однако при этом обратите внимание на один нюанс. При наличии в схеме такого устройства, обязательно параллельно ему монтируется термостат минимальной температуры воздуха.
Она запустит отопление, как только температура в доме упадет ниже минимального порога. В итоге не даст дому остыть, а системе разморозиться.
Чтобы визуально наблюдать включены датчики или выключены в данный момент, можно подключить в общую точку перед микровыключателями сигнальную лампочку и вывести ее на видное место.
Особенно это полезно при нахождении щитка управления и самого котла в подвале дома или в соседней пристройке.
Большинство заводских электрокотлов отопления построено именно на таких принципиальных схемах управления. Есть одна питающая линия (фаза), подающая сигнал на катушку прибора с силовыми элементами, а все дополнительное оборудование, датчики и релюшки, как раз-таки и “навешиваются” на эту самую линию, выполняя защитную и контролирующую функции.
Как видите, ничего сложного и замысловатого здесь нет.
<index>Чтобы наладить эффективную работу отопительной системы нужно использовать качественные котлы. Работают от разного вида топлива: газа, древесных паллет, электрического тока. Отопительный прибор можно купить в магазине, изготовить собственноручно, используя схемы, подручный материал. С задачей справится любой мужчина.
Сделать электрокотел или купить?
Чтобы выбрать, купить электрический котел отопления или сделать собственноручно, нужно понимать, подходит ли агрегат для дома. Сделать отопительное устройство просто. Для электрокотла важна емкость, в которой располагается нагревательный элемент.
Виды котлов
Виды котельного оборудования:
- газовое. Высоко эффективное, но в домашних условиях изготавливать не стоит. Агрегаты относятся к устройствам повышенного уровня опасности. Создание требует навыков, технологий;
- электрокотлы. Неприхотливые в вопросе создания, эксплуатации. Сделать собственноручно отопительный прибор можно. Повышенных требований к безопасности нет;
- жидкотопливное. Конструкция проста. С выполнением работ справится любой мужчина. Сложность в регулировке форсунок;
- твердотопливное. Эффективны, универсальны. Просты в эксплуатации, изготовлении. Легко модифицируются, перестраиваются на другое топливо. Агрегаты также применяют для обогрева промышленных площадей.
Важно выбрать материал, из которого будет изготавливаться электрокотел.
Хорошие технические параметры у жаростойкой нержавеющей стали. Но она дорогая. Для обработки материала необходимо оборудование. Можно выбрать чугун.
При самостоятельном изготовлении, лучше взять листовую сталь или трубу толщиной не менее 4 мм. Свойства чугуна хороши. Прост, легок в обработке. С ним справятся обычные бытовые устройства.
Особенности электрокотлов
Особенность электрокотла — теплообменник с ТЭНом для нагрева воды. Чтобы организовать принудительную циркуляцию используется насос. Есть вход для холодного, выход для горячего теплоносителя.
Механизм работы отопительного агрегата прост. Холодная вода подается в теплообменник. ТЭН нагревается под действием электрического тока. Благодаря циркуляционному насосу выполняется распределение жидкости в отопительные радиаторы.
Автоматика, электрика для изготовления
За нормальную работу котельного оборудования отвечает электрическая часть. Для работы собирается электрический щиток, трехфазный ввод. Электрощит чаще металлический. Состоит из:
- тумблера;
- автомата;
- кнопки управления;
- реле;
- магнитного пускателя.
Автоматика предназначена для упрощения, удобства управления агрегатом. Отвечает за безопасность оборудования.
Могут использоваться датчики. Их устанавливают для поддержки комфортного микроклимата по заданным параметрам. При отклонениях от нормальной работы отопительной системы, датчики все выключают. Позволяет обезопасить хозяев, сохранить имущество.
Инструменты
Из инструментов и расходного материала понадобятся:
- сварочный аппарат;
- молоток;
- рулетка;
- мел;
- линейка;
- электроды;
- металлическая труба диаметром 220 мм с толщиной стенок не менее 3 мм;
- медные электрические провода;
- металлические патрубки;
- ФУМ- лента.
Что учесть при сборке конструкции
Электрокотел должен иметь встроенный электрический шкаф. В нем располагаются устройства ввода, учета, защиты, контроля работы отопительного агрегата. Предусматривается функция переключения режимов работы системы отопления.
Элетрический кабель с котельного оборудования заводится в электрический щиток. Обеспечивается подключение котла к вводному автомату.
В зависимости от площади помещения, нужно рассчитать мощность самодельного электрокотла. На 1 кв. м площади приходится 0.1 кВт тепловой мощности отопительного устройства. Для создания системы отопления дома площадью 100 кв. м нужно изготовить котел мощностью 10 кВт.
Тепловой расчет для дома нужно делать сразу. От мощности зависит сечение провода, элементы котельного устройства, автоматика.
Прокладывать электрический кабель по территории дома нужно по правилам безопасности. Если конструкция из дерева, кабель укладывается открыто или в трубах. Для зданий из камня, кирпича, пеноблока провод укладывается скрыто или в коробах.
Любые скрутки, впайки, сварка, не предусмотренные конструкцией котельного оборудования, запрещаются.
Котел, требует строгого выполнения мер безопасности.
Пошаговая инструкция по изготовлению
Инструменты, материалы должны находиться под рукой. Можно приступать к работе:
- Возьмите отрезанный кусок металлической трубы. С обеих сторон нарежьте резьбу. С одной — вставляется муфта с электродами, с другой — заглушка.
- Необходимо приварить патрубки с нарезанной резьбой. Будут крепежными элементами тепловой коммуникации системы.
- К трубе приваривают два болта. Первый для «нулевого провода», второй — для заземляющего контура.
- Для слаженной работы полученного изделия с общей отопительной системой к патрубкам подводятся трубы.
- Выполняется соединение электрода с клеммой фазного провода.
- К ранее приваренным болтовым соединениям подводятся клемма «нулевого провода», заземляющий провод.
- Можно приступать к монтажу манометра, системы предохранителей.
- После подсоединения системы автоматики, можно приступать к подключению к щитку.
Обустройство котла:
<center></center>
Можно самостоятельно изготовить электрокотел с ТЭНами. Для этого подбирают резервуар, в который устанавливают нагревательные элементы. Их покупают в магазине. Количество зависит от случая, площади обогрева. Чаще два, три. Изделия предусматривают наличие головки с резьбой.
Корпус котла — металлическая труба. Сбоку впаиваются патрубки для подачи, обратки. Устанавливать нагревательные элементы лучше сверху, для упрощения замены. Сливать воду не придется. Чтобы устранить проблему накопления воздуха предусматривается автоматический газоотводчик.
На установленные ТЭНы накручиваются гайки, привариваются. Внизу корпуса устанавливают патрубок для слива воды. На патрубках нарезается резьба. Позволит подвести к электрокотлу трубы отопительной системы.
Агрегат устанавливается на отопительный контур, подключается к электрической сети. Подключение устройства к щитку, автомату производится идентично. Выполняется расчет мощности устройства.
Подключение электрокотла к щитку
Монтаж щитка рекомендуется доверить мастеру. Металлического щита, трехфазного ввода для работы отопительного устройства мало. Нужно заземлить электрический прибор. К электрическому щитку нужно подвести отдельный земляной провод. Подключение к электрокотлу выполняется через щиток.
Заземление должны проверять службы каждый год. Они выдают сертифицированный протокол, удостоверяющий надежность работы заземляющего контура.
Рекомендации по подключению:
- обеспечить надежность заземления, чтобы исключить пробивание электрического тока на корпус;
- подключать потребитель высокой мощности нужно непосредственно от ввода тока в дом. Прерывать цепь можно только автоматом, отключающим электрокотел при неисправности;
- кабель подбирается в соответствии с номинальной нагрузкой котла;
- запорная арматура, которую принято использовать в случае подключения с другими видами котельного оборудования, должна выключать агрегат с общего контура отопления. Это понадобиться при выполнении технического обслуживания или ремонта электрокотла.
Сделать электрокотел можно самостоятельно. Может справиться любой мужчина. Но подключать отопительный агрегат, выполнять настройку не стоит. Лучше поручить работу мастеру. Чтобы избежать коллизий по причине неправильной установки прибора. В противном случае, агрегат будет работать неэффективно, сломается.
Автоматика для электрокотла:
<center></center></index>Поделиться ссылкой
Нужные товары
Всего более 200 товаров в каталоге
Многофункциональные устройства BM8036 и NM8036 производства Мастер Кит могут быть использованы в качестве центральной части системы управления отоплением, охлаждением, вентиляцией и т.п. На основе NM8036 один из наших покупателей решил сделать автоматику управления отоплением дома и подробно описал процесс реализации своей идеи: «Я в статье Автоматика отопления для дома писал о том, какая нужна автоматика для системы отопления с водяным тепловым аккумулятором (ВТА). Исходя из желаемого алгоритма и особенностей работы системы отопления такого рода я пришел к выводу, что нужен программируемый блок управления, выполняющий не только функции терморегулятора, но и таймера с календарем. В принципе, можно просто взять старый компьютер, какой-нибудь пентиум 2-й, написать для него программу, которая будет выполнять все желаемые функции — да и делу конец. Признаюсь, у меня до сих пор еще не пропало такое настроение. Однако я вдруг вспомнил о такой фирме, где можно купить массу разных комплектов для самых разнообразных задач. Это Мастер Кит. А надо сказать, что эта фирма поставляет разные комплекты для сборки радиоэлектронных устройств. Что такое комплект? Это, как правило, печатная плата и набор деталей для сборки. Правда, есть и уже собранные, готовые приборы. Я, собственно, раньше пользовался этим сервисом, что-то собирал… И вот, совсем немного порывшись в его каталоге, я обнаружил устройство, которое в общем и целом вполне соответствует моим требованиям. Это 4-х канальный таймер-термостат NM8036. Есть там в каталоге и аналог такого термостата, но уже на 8 каналов: BM8036. *прибор поставляется в спаянном виде с установленными силовыми ключами в комплекте с корпусом и 8-ю датчиками температуры Если поближе познакомиться с тем и другим вариантом, то лично мой выбор: 4-х канальный. Почему? Его легко расширить до 12 каналов. Точнее, оба устройства можно переделать в 12-канальный вариант. То есть, установить под его управление 12 устройств. И это не мое изобретение, на сайте Мастер Кит обо всем этом говорится. Мой выбор пал на NM8036, так как он дешевле. Однако использование того или иного варианта зависит от задач, умения паять и т.д. (кому то будет проще и удобнее использовать готовое устройство). Какие это могут быть устройства? Ну, например, электроклапаны системы отопления, циркуляционные насосы, электротэны, вентиляторы, электрически управляемые задвижки… Эка меня разнесло. Задвижки, вентиляторы… Дык, это я уже прикидываю, что термостат сей будет не только системой отопления управлять, но и поддерживать оптимальную для овощей температуру хранения в подвале. Не лишне заметить при этом, что ко входам этого аппарата можно подключить просто огромное количество датчиков температуры. Цифровых датчиков, обладающих высокой точностью. А для гурманов от электроники еще предусмотрена возможность подключения и еще пары аналоговых датчиков ко входам АЦП. Но изюминка этого агрегата даже не в этом. Его программное ядро позволяет программировать работу без знания каких-либо языков программирования. Все на уровне человеческого понимания на русском языке. Хотя, конечно, далекому от таких вещей человеку, наверное, будет трудновато с этим справиться. По крайней мере, не сразу, не с налета. Но что мне особенно понравилось, так это то, что этот аппарат можно подключить к компьютеру и изгаляться над ним уже не с помощью его штатных кнопок, а с клавиатуры компьютера. Просматривать программу, изменять ее, заливать новые версии прошивок… Сложно, Мастер? Не знаю, мне так не кажется. Сегодня век такой, что 12-летние внуки, вон, уже не глядя на кнопки по клавиатуре лупят. А я что ж, тупее их, что ли? Дудки, нас не догонят! Ну, короче, я этот аппарат собрал, отладил. Теперь осталась мелочь: расставить по местам датчики температуры и создавать программу по тому алгоритму, который мне необходим для работы системы. И это вовсе не является несбыточным делом. Посмотри, Мастер, почитай, сколько людей уже пользуются этим термостатом. Я никакого открытия тут не сделал, просто нашел то, что мне нужно, и по приемлемой цене. Ну так а что же требуется для полной сборки моего блока управления? Я так прикинул на свои хотелки-мотелки и решил задействовать сразу все 12 каналов. Может быть, не сразу, но блок управления надо собрать полный. Поэтому: 1. Таймер-термостат NM8036 1 шт 2. Блок исполнительных реле NM4411 3 шт 3. Блок питания PW1220D 1 шт 4. Датчик температуры цифровой DS1822 4 шт Это все я купил в интернет-магазине. Датчики температуры, собственно, идут в комплекте с таймером, там их уже 4 штуки. Но я на расширение еще взял 4. Лишними не будут. А еще в местном магазине присмотрел корпус для блока управления, куда можно воткнуть все эти компоненты. Сам Мастер Кит торговлей не занимается, это делают различные дилеры-магазины, в том числе и интернет-магазины. В моем поселке нет супермаркетов, потому я пользуюсь интернет-магазинами. Вот процесс сборки Теперь поговорим о самой сборке и запуске блока управления отоплением на основе NM8036. У Мастер Кита имеется очень хорошая инструкция для работы с набором. На странице описания набора в конце есть на нее ссылка. Но сегодня я не для того рассказ затеял, чтобы инструкцию эту повторять. Есть разные подводные камешки и булыжники, о которых в инструкции не говорится, а я по практике своей или натыкался, или чудесным образом избежал такового, но мог наткнуться. Вот об этом и речь поведу. Я не буду рассказывать и показывать, как припаивать элементы к печатной плате. Разумеется, это делается не с помощью паяльной лампы и определенный минимальный навык, конечно же, весьма желателен. Тут правила простые: аккуратность и внимательность, выводы и контактные площадки стараться не перегревать. Схемы с наборами имеются, перечни элементов вложены, наименования на элементах написаны — имей, как говорится, глаза и руки. Но об одном хочу напомнить: после сборки, очистки и промывки не спеши сразу включать. Возьми, Мастер, лупу покрупнее и самым тщательным образом проверь каждую пайку. КАЖДУЮ! Чтобы кружочек был ровненьким, чтобы от него не тянулись замыкающие сопли припоя на другие контакты. Львиная доля неисправностей возникает именно от некачественной пайки. Правильно вставь в разъем процессор (контроллер). Это самая большая микросхема, у нее есть на торце выемка, обозначающая начало выводов. На монтажной схеме нарисовано, куда должна смотреть эта выемка. Собрал? Проверил? Теперь еще раз проверь. Контрольный выстрел перед запуском. Стрельнул? Ну что ж, перекрестись на образа и тычь разъем питания. Только учти, что если не туда вставишь, удовольствие будет сомнительное, да и результат не тот. Смотри, около разъема СОМ два разъемчика поменьше — справа и слева. Тот, что справа — это разъем для подключения датчиков. А разъем питания — это тот, что слева от COM. Так вот, разъем питания очень хорошо тычется в разъем датчиков. Будь внимателен, иначе рискуешь нарваться на неприятности. Разъем COM. Для чего? Для соединения с компьютером… и не только. К контактам этого же разъема подведены выходы контроллера для управления нагрузками OUT0, OUT1, OUT2 и OUT3 (смотри разъем XS1 на схеме). То есть, эти 4 выхода можно использовать напрямую с этого разъема. Неплохо, конечно, но если ты их не используешь здесь, а используешь разъем только для соединения с компьютером, то не пытайся применять абы какой кабель для соединения. В этом кабеле могут быть припаяны и провода к контактам выходов. Неизвестно, чем это может кончиться. Сказано в инструкции, как надо распаять кабель для соединения с компьютером — так и делай. Далее. Вот эти синенькие клеммнички (XS6 — XS9), что слева от разъемов, можно вообще не устанавливать, если ты намерен для управления использовать наборчики NM4411. Мало того, можно также не припаивать и все элементы, которые предусмотрены в этих выходных каскадах. Все, что имеются на этом фрагменте схемы NM8036 (тут еще 8 резисторов и 4 оптрона). Эти элементы не нужны (меньше паек — надежней прибор). А как же тогда соединять выходы контроллера со входами NM4411? Дык, как… напрямую. Я ведь говорил, что штатно в этом наборе только 4 выхода, к которым, соответственно, можно подключить только 4 нагрузки. А программное обеспечение, прошивка контроллера может обеспечить работу с 12-ю нагрузками. При этом каждая из них подключается напрямую к контактам контроллера (хотя, конечно, первые 4 могут быть взяты с COM-разъема, штатно). А как напрямую? Если посмотреть на плату NM8036 со стороны паек, то ее вид будет примерно таким, как на этом рисунке (для увеличения щелкни по нему). Выходы каналов управления от 1-го до 12-го пронумерованы соответствующими цифрами. Пронумерованы также и два аналоговых входа (А1 и А2), которые также обрабатываются новой прошивкой контроллера. Если, Мастер, ты смотрел видеоролик сборки, то, конечно, заметил жгутик проводов, припаянный к выводам контроллера с обратной стороны платы. Посредством этого жгутика я соединил указанные выводы с разъемом на дополнительной плате. А там уже пошел другой жгут, от этого разъема на платы исполнительных реле NM4411 и два переключателя, кои соединились с аналоговыми входами контроллера. Для чего переключатели? Их я поставил для переключения режимов работы системы отопления. Управление отоплением частного дома с котлом и тепловым аккумулятором не решается однозначно. Тут ведь не просто „включил-выключил“. Работа котла по накоплению тепловой энергии — это уже отдельный режим, отличный от режима потребления тепла. Первый мой переключатель — это включение/отключение режима „Котел“, который как раз соответствует работе котла. Второй переключатель в моем случае включает нагрев бани. В дежурном режиме в помещениях предбанника, мойки и сауны поддерживается температура на уровне 16 градусов. При включении нагрева температура в мойке повышается до 35 градусов. Схема переключателя режимов простенькая, это пара резистров номиналом 1 ком, подпаянных к тумблеру. Верхний по схеме резистор подключен к выводу 10 контроллера (VCC, питание +5в), а нижний — к выводу 11 (GND, общий). Осталось дополнить эту статью соображениями по выбору корпуса. Очень удачным в моем случае оказался выбор пластикового корпуса, который попался в одном из местных магазинов электротоваров. Некоторая тесноватость в нем вполне компенсировалась довольно уместным прозрачным окном для размещения под ним блока NM8036 с дисплеем. В нем же разместился и блок питания, и 3 платы управления NM441 по 4 канала каждая. Клавиатуру и тумблеры переключателей режимов удалось закрепить на внутренней стороне крышки. Таким образом получился неплохой блок управления отоплением частного дома. Продолжение следует…»
Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.
Если вы еще не выбрали электрический котел
Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.
Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.
Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.
Определение тепловой мощности
Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.
Учтите ряд нюансов:
- высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
- теплогенератор нужно подбирать с минимальным запасом 20%;
- если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;
Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков - в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
- мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.
Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.
Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления
Какой тип нагревателя лучше
Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:
- Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
- Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
- Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.
Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.
Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.
Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:
- громкие звуки включения от срабатывания контактора или магнитного пускателя;
- постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
- электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.
Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.
Указания по монтажу отопителя
Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.
Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.
Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.
Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:
- Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
- ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
- При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
- Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.
Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции - Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
- Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.
Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.
Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.
Обвязка электрокотла с системой отопления
Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.
Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.
Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:
- когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
- параллельная работа в паре с твердотопливным либо газовым котлом;
- обвязка с буферной емкостью;
- подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
- соединение с бойлером косвенного нагрева.
Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.
Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.
Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.
В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.
Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.
Соединение с другими котлами и теплоаккумулятором
Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.
Алгоритм работы схемы выглядит так:
- Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
- Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
- Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
- После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:
Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.
Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.
Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).
Схемы с горячим водоснабжением
Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:
- приобрести и поставить двухконтурный отопительный агрегат;
- подсоединить к одноконтурному котлу бойлер косвенного нагрева.
В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.
Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.
Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.
Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.
Подключение к электросети
Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:
- силовой кабель с медными жилами;
- дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
- заземляющий контур.
В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.
Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.
Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.
Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».
Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.
Как сделать заземление
Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.
Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:
- Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
- Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.
Связка заземлителей (слева на фото) и прокладка шины в дом (справа) - В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
- Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.
По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:
Заключение
Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.
Используемые источники:
- https://domikelectrica.ru/3-sxemy-podklyucheniya-avtomatiki-elektricheskogo-otopleniya/
- https://laminatepol.ru/32330-kak-podklyuchit-avtomatiku-dlya-kotla-svoimi-rukami-poshagovaya-instrukcziya-s-foto-i-video.html
- https://habr.com/post/383367/
- https://otivent.com/ustanovka-jelektrokotla-svoimi-rukami
