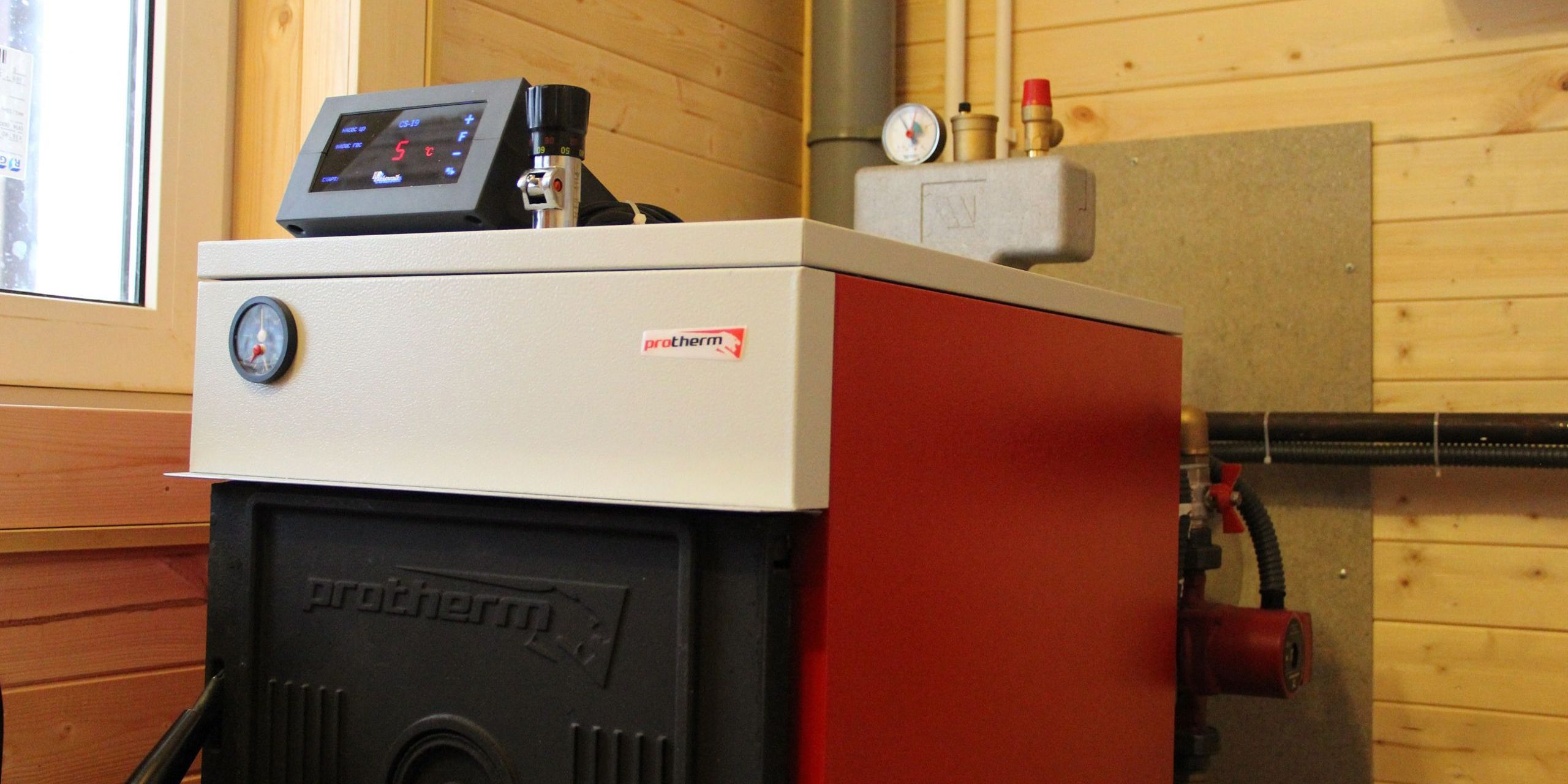

Автоматическое управление твердотопливным котлом: виды и особенности

Автоматику можно установить практически на любой твердотопливный котел. Она позволяет смягчить или устранить их известные недостатки: невысокую эффективность сжигания топлива, высокие требования к обслуживанию, низкую автономность работы. Цена вопроса в среднем 7-11 тыс. рублей, а установить и настроить комплект автоматики вполне возможно самостоятельно.

Принцип работы и функции автоматики для твердотопливных котлов

Автоматическое управление может быть как энергозависимым, так и энергонезависмым. В современных моделях на твердом топливе энергонезависимый вариант – регулятор тяги – устанавливается с завода и работает по принципу расширения при нагревании: термочувствительный металл нагревается при повышении температуры в котле и механическим путем прикрывает поддувало, снижая интенсивность горения (и наоборот).

Энергонезависимый вариант (требующий подключения к электросети) – более эффективный и многофункциональный. Стандартный комплект автоматики для твердотопливных котлов состоит из двух основных элементов:

• вентилятор – устанавливается в снизу котла, на дверце подачи воздуха (поддувала) или зольника, используется для нагнетания воздуха в камеру сгорания. Именно от объемов поступающего воздуха зависит интенсивность горения.
• контроллер – электронный блок управления, задающий скорость вращения вентилятора. При максимальной скорости вращения в топочную камеру подается максимальный объем воздуха и поддерживается наиболее интенсивное сгорание. Когда заданы минимальные требования к температурному режиму, поддерживается минимальная скорость вращения нагнетателя или подразумевается его полная остановка.

Контроллер и вентилятор можно купить как в виде готового комплекта, так и по отдельности. Однако работают они только в паре. Также большинство контроллеров поддерживает управление циркуляционным насосом, дымососом, имеется возможность управления с помощью комнатного термостата, организация погодозависимого управления. Наиболее функциональные модели имеют встроенный GSM модуль.

В итоге, функции комплекта автоматики – это:

• увеличение эффективности сжигания топлива (КПД котла) за счет управления поддувом;
• стабильное поддержание заданной температуры или ее изменение в зависимости от заданных настроек комнатного термостата;
• автоматический розжиг (опционально, при наличии запальника);
• увеличение длительности горения одной загрузки топлива.

Разделения по видам используемого топлива при этом не существует. Один комплект автоматики может работать как с угольным, так и с дровяным или пеллетным котлом.

Автоматическая подача топлива

Отдельно стоит выделить системы автоматической подачи топлива, их работой также могут управлять некоторые из моделей контроллеров. Система автозагрузки – это, чаще всего, бункер с топливом (дровами, углем, пеллетами, торфом), устанавливаемый на котел или рядом с ним. Топливо из него может подаваться посредством: насыпи (падения под тяжестью собственного веса), шнека (зубчато-винтового механизма), конвейерной ленты. В любом из случаев управление системой подачи осуществляется контроллером.

Использование системы автоматической подачи решает вопрос низкой автономности, поскольку одной загрузки бункера достаточно для беспрерывной работы котла на протяжении 2-30 суток, в зависимости от объема бункера и интенсивности сжигания.

Стоят ли своих денег пеллетные котлы с автоматической подачей топлива

Отзывы о применении бытовых комплектов автоматики: преимущества и недостатки

Преимущества	Недостатки
Повышение эффективности – осуществляется за счет точной регулировки поддува, стабильной теплопроизводительности на протяжении всего горения (в отличие от пиковых значений во время интенсивного горения и минимальных значений в период догорания при стандартной конструкции котла)	Дополнительный шум – работа вентилятора предполагает наличие дополнительных звуков, тем не менее, согласно отзывам владельцев шум практически не слышно даже через тонкие стены котельной.
Экономия топлива – для достижения прежней теплопроизводительности требуется меньше топлива, огромная часть излишнего тепла не «вылетает в трубу»	Дополнительные расходы – стоимость стандартного комплекта «контроллер + вентилятор» в среднем 7-11 тыс. руб. При желании – комнатный термостат (порядка 1-3 тыс. руб), система автоподачи (от 10 тыс. руб.)
Поддержание постоянной температуры	Энергозависимость – для работы котла потребуется подключение к электросети
Автоматический розжиг и гашение (опционально)
Возможность внешнего управления – подключив комнатный термостат или уличные датчики, автоматика будет ориентироваться не на температуру теплоносителя, а на температуру в помещении или на улице, что более эффективно и комфортно
Увеличение продолжительности горения одной закладки, возможность подключения системы автоподачи
Безопасность – большинство контроллеров оборудованы защитой от перегрева или остановки циркуляционного насоса

Лучшие известные производители и модели: характеристики и цены

ATOS + WPA 120

Один из лучших и наиболее распространенных комплектов автоматики для твердотопливного котла отопления.

Контроллер ATOS отличается крайне широким функционалом, немалым количеством настраиваемых параметров работы и доступной стоимостью. Помимо стандартных функций имеется: защита от замерзания системы отопления; оповещение о падении температуры или перегреве, отсутствии топлива; светодиодные индикаторы работы циркуляционного насоса и вентилятора; регулируемый гистерезис. За практику эксплуатации также известен своей надежностью. Производитель: KOM-STER, Польша.

Нагнетательный вентилятор М+М WPA 120 – также наиболее распространенная, проверенная временем польская модель. Рассчитан на работу с котлами мощностью 25-50 кВт. На рынке существуют и другие версии для более или менее мощных котлов.

Стоимость комплекта: 8 900-10 000 руб.

Котлы с длительностью горения одной закладки топлива до 7 суток

КОМФОРТ-ЭКО + NWS-100

Контроллер – это еще одна польская модель: практически с таким же функционалом и надежностью за еще более скромную цену. Функционал подразумевает наличие всех функций безопасности, возможность подключения комнатного термостата и уличных датчиков, управление циркуляционным насосом (но не ГВС). Отличается наличием  противосбойного фильтра и предохранителя перегрузки.

Турбина Nowosolar NWS-100 – простая польская алюминиевая модель, одна из самых недорогих на рынке. Имеет ни чем не примечательную стандартную конструкцию, известна качественной сборкой и надежностью. Модель рассчитана на установку в котлы мощностью 30-50 кВт.

Стоимость комплекта: 8 500-9 800 руб.

Tech ST24 + WPA 120

Контроллер – беспроблемная более простая модель, оснащена лишь стандартными функциями: контроль оборотов вентилятора наддува, управление циркуляционным насосом, светодиодная индикация работы элементов. Установка внешних датчиков и систем автоматической подачи также не предусмотрена. Отличный выбор, однако за цену, сравнимую с более функциональными моделями. Вентилятор представляет из себя уже описанную выше наиболее распространенную модель.

Стоимость комплекта: 9 200-10 500 рублей.

KG Elektronik CS-18S + DP-120

Польский контроллер KG Elektronik CS-18S является одним из самых современных и функциональных на рынке. Отличается наличием сенсорного экрана управления, возможностью контроля вентилятора, циркуляционного насоса, ГВС, системы автоматической подачи. Насос ГВС можно сделать приоритетным, также имеются особые, адаптированные под каждый из видов топлива режимы: дерево, дерево и уголь, уголь, опилки. Предусмотрены и все существующие защитные механизмы: от перегрева и замерзания, остановки циркуляционного насоса.

Вентилятор KG Elektronik CS-18S + DP-120 также является одним из лучших. Отличается асинхронным двигателем и высокой производительностью при относительно небольшом уровне шума до 63-65 дБ. Имеет металлическую заслонку на выходе, блокирующую обратный поток выхлопных газов.

Стоимость комплекта: 11 000-12 500 рублей.

Цены: итоговая таблица

Производитель и модель	Цена комплекта, руб.
ATOS + WPA 120	9 200
КОМФОРТ-ЭКО + NWS-100	8 900
Tech ST24 + WPA 120	9 800
KG Elektronik CS-18S + DP-120	11 200

Подключение автоматики к твердотопливному котлу

Процесс монтажа начинают с вентилятора, который устанавливается на дверцу подачи воздуха или зольника. Во многих современных твердотопливных моделях уже присутствуют места и отверстия под крепление наддува. В противном случае необходимо просверлить отверстия самостоятельно и зафиксировать вентилятор наддува четырьмя болтами.

Обратите внимание на наличие термоустойчивой прокладки: она обязательна, но имеется не на всех моделях вентиляторов. В итоге турбина должна быть установлена в соответствии с фото ниже.

Второй шаг – монтаж и подключение самой автоматики к твердотопливному котлу. Устанавливается контроллер сверху или сбоку корпуса через предназначенные для этого отверстия устройства. Несмотря на то, что корпус многих контроллеров сделан и термостойких материалов, желательно установить устройство на наиболее холодную часть корпуса котла, при необходимости подложив термостойкую прокладку из негорючего материала.

Осталось лишь соединить все элементы и подключить контроллер к электросети. Подробная схема подключения всегда указана в инструкции автоматики, например, так выглядит схема подключения к блоку управления Komfort ЭКО:

Как производится настройка

Подробный алгоритм настройки так же зависит от модели и всегда описан в инструкции. В общих чертах настройка подразумевает такой порядок действий:

1. Установка температуры включения циркуляционного насоса – позволяет включать насос не сразу, а когда теплоноситель уже прогреется, необходима для предотвращения образования конденсата (обычно устанавливают значение в 50°C).
2. Установка желаемой температуры отопительного контура или воздуха в помещении, в зависимости от модели и органов управления.
3. Установка скорости вращения вентилятора (от 1 до 10) или выбор одного из автоматических режимов контроля его оборотов. При полностью ручной настройке наддува также нужно задать параметры времени работы вентилятора и периодичность его включения в режиме поддержки горения.
4. Закладка топлива и розжиг котла. Контроль его работы и, при необходимости, корректировка параметров.

В некоторых моделях также можно запрограммировать работу на сутки или неделю вперед, установить температурный порог, после которого вентилятор начнет плавно снижать обороты и т.д.

Твердотопливные котлы нового образца существенно отличаются от предыдущих своих собратьев. Они имеют модернизированную систему управления, что упрощает процесс эксплуатации агрегата, дополнительные функциональные возможности, увеличенное число опций.

Содержание:

• Принцип работы ↓
• Функции, плюсы и минусы ↓
• Виды и критерии выбора ↓
• Монтаж и настройка ↓
• Цена и отзывы ↓
• Изготовление своими руками ↓

С эргономической точки зрения, настройка нужных параметров работы достаточно выгодная: один раз произвел действия, и нет надобности периодически регулировать.

На стоимость твердотопливного котла влияет не только наличие качественных комплектующих, но усовершенствованный вариант блока управления: чем дороже, тем современнее автоматика.

Система автоматического управления направлена на автоматизацию контроля над процессом горения в теплогенераторе такого вида.

Блок управления и вентилятор служат для реализации следующих задач:

1. поддерживают заданную температуру теплоносителя в системе.
2. Обеспечивают высокий показатель КПД.
3. Способствуют повышению уровня эффективности.
4. Работают независимо от качества топлива.

Благодаря оснащению котла автоматической системой, стало возможным регулировать температурный режим и увеличивать время горения одной загрузки на 25-35%.

Принцип работы

Если в старых моделях твердотопливных агрегатов для регулирования подачи воздуха нужно было открывать или закрывать дверцу зольника вручную, а температуру отслеживать наглядно по термометру , то уже в новых котлах устанавливается автоматический регулятор тяги. Этот прибор является энергозависимым, в его функции входит и распахивание, и закрытие заслонки зольника в зависимости от температуры воды в емкости.

Учитывая неточность настройки и зависимость работы агрегата от естественной тяги в дымоходе, вместо неэффективного терморегулятора, был установлен вентилятор для подачи нужного объема воздуха в камеру сгорания. А уже работу вентилятора обеспечивает контроллер, принимающий информацию о состоянии теплоносителя с датчика.

Контроллер состоит из экрана и пульта управления, предназначен для выставления необходимой температуры теплоносителя. Модели, не имеющие такого комплекта, могут быть оснащены ею, установка вентилятора производится на монтажной пластине, но предварительно нужно отсоединить дверцу зольника.

Настройка температуры теплоносителя осуществляется независимо от внешних условий.

Чтобы поддерживать температурный режим в помещении с учетом уличных условий, можно установить дополнительную автоматическую систему с расширенным набором возможностей: выносные регуляторы температуры, датчик наружного воздуха.

Для их подключения подходят как проводной, так и беспроводной способ. Благодаря полученной информации от датчиков, поддерживается выбранный температурный режим в доме. Это наиболее рациональный прием.

В современных автоматических моделях, есть и система розжига, и контроль пламени, и непрерывная подача топлива. Для розжига предусмотрен электрический элемент накаливания, включающийся после подачи пеллет шнековый контейнер в горелку.

Устойчивое пламя, зафиксированное фотодатчиком в виде импульса переданного на контроллер, является сигналом для отключения электророзжига. В процессе работы, в шнек подаются гранулы из бункера, объем которого способен обеспечить теплом помещение в течение нескольких дней, без участия человека.

Твердотопливные агрегаты с автоматической системой управления, помимо вышеперечисленных приборов, оснащаются еще и приборами безопасности, в частности, предохранительным клапаном.

Он необходим для сброса воды из котлового бака в случае ее перегрева, для стабилизации давления, а также обеспечивает надежную защиту обшивки от разрушения. Котел может комплектоваться датчиком перегрева, сигнализирующего о превышении температурного режима на начальном этапе.

Итак, котлы могут оснащаться:

1. Датчиком контроля тяги.
2. Датчиками уровня воды в рубашке.
3. Вентилятором – дымососом.
4. Регистраторами давления.
5. Циркуляционным насосом.
6. Датчиком расхода топлива и воды для ГВС.
7. Датчиками уровня пеллет, либо угля в емкости.

Все эти приборы взаимосвязаны с контроллером, производящим управление и сигнализирующего об экстренных ситуациях. Самые навороченные устройства имеют функцию удаленного управления, где посредством интернета и мобильных приложений можно управлять автоматикой.

Функции, плюсы и минусы

К основным функциям автоматического блока управления относят:

1. Дозированную подачу воздуха для горения.
2. Контроль над производительностью теплогенератора.
3. Косвенное регулирование тепловой мощности в зависимости от температуры теплоносителя.
4. Непосредственное регулирование мощности относительно температуры воздуха в доме или погодных условий.
5. Обеспечение работоспособности водогрейной установки в безопасном режиме.
6. Автоматическая подача топлива.
7. Розжиг и погашение топки агрегата.

Положительные моменты использования автоматики:

1. Увеличился показатель работоспособности котла.
2. Нет необходимости осуществлять постоянный контроль над процессом горения.
3. Экономный расход топлива.
4. Поддержание постоянной температуры в системе отопления.
5. Повышается уровень безопасности при эксплуатации агрегата.
6. Увеличивается интервал между плановыми проверками.
7. В случае выхода из строя детали, специальными датчиками подается сигнал на блок управления, и система отопления автоматически выключается (прекращает свою работу).

Недостатки:

1. Высокая стоимость. Наличие дополнительных опций у автоматики существенно сказывается на цене прибора.
2. Учитывая энергозависимость блока управления, есть необходимость в приобретении бесперебойного источника питания, либо можно пользоваться механическим регулятором тяги.

Виды и критерии выбора

Автоматический блок управления выпускается и в механическом, и в электронном исполнении.

Преимущества механической системы управления:

1. Не требует подключения к электросети.
2. Удобство и простота при эксплуатации.
3. Относительно электронной автоматики, ее цена в несколько раз ниже.
4. Отличается надежностью.
5. Нет надобности вызывать специалиста для монтажа.

Механическая автоматика обеспечивает и открытие, и закрытие воздуховода в камеру сгорания, что влияет на скорость горения теплоносителя, его прогорания, наличие жара в этом отсеке.

Электронный тип автоматики отличается наибольшей эффективностью, но является энергозависимым прибором.

Выбирая автоматику для отопительной системы, рекомендуется ознакомиться с ее параметрами:

1. Тепловой режим работы.
2. Необходимая степень настройки температурного режима теплоносителя.
3. Реальный экономический эффект.
4. Совместимость прибора и конкретной модели котла.

Монтаж и настройка

Процесс установки автоматической системы управления включает:

1. Подключение нагнетательного вентилятора. Как правило, турбина размещается на самой нижней дверце котла, где находится заслонка. Но есть модели агрегатов, где его устанавливают на боковой стенке, либо в специальном месте на верхней части котла, все зависит от особенностей конструкции. Здесь все просто: снимается заслонка, а на ее место ставится вентилятор, для крепления используют четыре болта. В случае отсутствия отверстий для крепления, их нужно просверлить. Для вентиляторов с заслонкой, монтаж производится таким образом, чтобы при выключенном положении заслонка была закрыта.
2. Монтаж контроллера. Прежде всего, нужно определиться с местом, где будет устанавливаться прибор. Главное требование – он не должен нагреваться. На моделях, где отсутствует варочная плита, автоматика монтируется наверху. Если позволяет конструкция агрегата, можно установить блок на боковой стенке. Не стоит забывать о длине кабелей.
3. Подсоединение температурного датчика. Правильно установленный датчик температуры обеспечит нормальное функционирование всего блока управления. Если на модели нет специального места для датчика (параметры отверстия: диаметр 10 мм, а глубина 60 мм), то его можно закрепить на выходной металлической трубе. В качестве крепежного материала применяется хомут, он может идти в комплекте с прибором.
4. Подсоединение разъемов. Для этого, нужно разъем турбины соединить с разъемом блока управления. В завершение, необходимо подключить сетевой кабель прибора. Автоматика готова к выполнению своих функций.

Цена и отзывы

На стоимость автоматизированной системы влияют технические показатели и функциональные возможности прибора. Так, цена самой простой модели механического типа варьируется в пределах 1,5 тысяч рублей.

Ценовой диапазон более прогрессивных вариантов от 25 000 рублей до 100 000 рублей. Чем дороже модель, тем выше будет эргономичность отопительной системы, а расход ресурсов будет соответственно ниже. Поэтому, целесообразнее отдавать свое предпочтение более дорогим вариантам.

Отзывы:

Николай Викторович. “Блок управления от компании Криптон является одним из лучших приборов на сегодняшний день. Отличается качеством комплектующих, в комплект входит датчик, шнуры для подключения к вентилятору и насосу, хомут, переходники. Надежный прибор от польского производителя.”

Федор. “По рекомендации товарища установил автоматику ATOS, ее рабочие характеристики на высоте.”

Анатолий Юрьевич. “Автоматика Proton удивила наличием дополнительных комплектующих в упаковке (хомут для крепления датчика, подставка под блок, саморезы). Прибор отличается эффективностью, надежностью и удобством в работе. ”

Термостат, как автоматический прибор для регулирования работы отопительной системы, можно приобрести в торговой сети электротоваров. Сзади у этого прибора имеется теплоснимающая пластина, ее нужно будет прижать к оголенной части агрегата.

Внутри у термостата расположены три контакта: общий, нормально открытый и нормально закрытый. При вращении регулирующей ручки, можно менять положения контактов.

Так нужно установить рукоять на минимальную отметку и произвести подключение на разомкнувшиеся контакты:

1. К общему присоединяем фазу.
2. К разомкнутому подключаем один провод от турбины.
3. Ко второму проводу от турбины подсоединяем прямой ноль.

Автоматизированная система управления, по праву, считается не только удобным, но и эффективным прибором. С его помощью можно существенно упростить процесс эксплуатации отопительной системы.

Твердотопливные котлы продолжают удерживать прочно  свои позиции на рынке отопительного оборудования. Современные модели способны выжать максимум тепловой энергии из дров, угля и брикетов, притом с минимальными потерями передать ее теплоносителю. Повысить качество работы, упростить обслуживание и эксплуатацию помогает автоматика для твердотопливных котлов. Весьма эффективный способ контролировать процесс горения и поддержания заданной температуры теплоносителя достигается всего лишь наличием нагнетающего вентилятора и командоконтроллера, управляющего им и циркуляционным насосом.

Содержание

Как работает

Кажется, весьма сложным проконтролировать процесс горения угля или дров. Во все времена настройка котла была сугубо индивидуальной для каждого котла, выполнялась вручную и требовала немало опыта и сноровки. В качестве хорошего результата достигался максимальный КПД в совокупности экономией топлива. Однако при неверной настройке большая часть тепла попросту вылетала в трубу.

Процесс автоматизации, давно ставший обычным делом для любых других типов котлов, дошел и до твердотопливных котлов. Оказалось, что достаточно использовать весьма ограниченный набор инструментов и датчиков, чтобы обеспечить контролируемый процесс горения, повысить безопасность котлов и в точности поддерживать температуру воды в контуре отопления.

Автоматика для твердотопливных котлов включает в себя:

• нагнетающий вентилятор;
• контроллер;
• циркуляционный насос (опционально);
• регулятор тяги (опционально).

Принцип действия автоматики предельно прост. Достаточно перенять на себя управление поддувом, контролировать объем поступающего воздуха в камеру сгорания, чтобы обеспечить оптимальный режим сгорания топлива и безопасность работы всего котельного оборудования.

Вентилятор устанавливается вместо стандартной заслонки, через которую в камеру сгорания поступает свежий воздух. Контроллер управляет вентилятором и в соответствии с установками способен изменять объем поступающего воздуха:

1. Если необходимо получить максимум тепловой мощности, то вентилятор включается на полные обороты и подает большой объем воздуха насыщенного кислородом. Активное горение топлива сопровождается нарастающим выходом тепловой энергии
2. В рабочем режиме вентилятор переходит на умеренные обороты и поддерживает горение на оптимальном уровне необходимом для получения нужной температуры теплоносителя.
3. В случае перегрева или снижения целевой температуры воды в контуре вентилятор останавливается и без доступа кислорода топливо лишь едва тлеет, выделяя минимальное количество тепла.

Подобный цикл повторяется раз за разом, обеспечивая хоть и ступенчатый, но регулярный контроль горения.

Опорными данными для контроллера являются показания датчика температуры воды в котле. Собственно этого достаточно для обеспечения нормальной работы автоматики. Помимо этого некоторые типы автоматики контролируют температуру исходящих газов, поступающих в дымоход, температуру за пределами дома и внутри помещения. В этом случае обеспечивается дополнительная защита и безопасность, а также появляется возможность расширенной настройки котла с автоматической коррекцией целевой температуры воды в котле, возможностью управления обогревом для поддержания комфортной температуры в доме.

В дополнение к управляемому вентилятору автоматика может управлять циркуляционным насосом, чтобы способствовать постоянному и равномерному распространению тепла по контуру отопления. Увеличивая или снижая скорость обращения воды в контуре, можно влиять на эффективность теплоотдачи от камеры сгорания к теплоносителю, напрямую повышая КПД котла.

В числе дополнительных функций блока автоматики твердотопливного котла могут быть:

• GSM-модуль для удаленного контроля работы котла и возможности дистанционной настройки.
• Планирование работы котла, по расписанию устанавливая нужную температуру в зависимости от времени суток и дня недели.
• Внедрение твердотопливного котла в общую систему управления «Умный дом».

С автоматикой для твердотопливных котлов уже нет необходимости постоянно и самостоятельно контролировать его работу, корректировать установки заслонок, переживать за то, что топливо будет растрачено впустую или явно неэффективно. Кроме этого получается реальная экономия средств, ведь с точной регулировкой и постоянным контролем горения топлива тратится меньше, используется эффективнее и целенаправленно. Котроллер следит за состоянием воды и управляет процессом горения в течение 24 часов в сутки каждый день на протяжении всего отеплительного сезона.

Стоимость автоматики для твердотопливных котлов, если брать предложения среднего ценового диапазона, сравнима со стоимостью топлива в расчете на половину отопительного сезона или даже треть. Если учитывать, что при использовании контроллера экономится топливо на обогреве, то оборудование окупится буквально за два-три сезона. И все же основное преимущество остается в том, что пользователю не обязательно, как и ранее, каждые полчаса-час проверять работу котла и корректировать ее в надежде получить нужную температуру воды, притом с большой погрешностью.

Автоматика для твердотопливных котлов чаще выпускается производителями, напрямую не занимающимися выпуском котлов. Это фирмы и компании, специализирующиеся в принципе на автоматизации процессов. Потому будет полезным узнать список наиболее распространенных и уже проверенных производителей командо-контроллеров на рынке.

Атос (Atos)

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 130Вт;
• Мощность вентилятора: до 130 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС
• Диапазон установки температуры в помещении: 25-50оС;
• Сигнализация пи выходе за пределы установленного диапазона температур;
• Релейный выход дополнительной сигнализации;
• Ручная настройка целевой температуры и управление циркуляционным насосом.
• Ориентировочная стоимость: 6750 руб.

Автоматика родом из Польши хорошо зарекомендовала себя в сочетании с различными по типу и конструкции котлами отопления мощностью 25-50 кВт. В числе достоинств возможность розжига топлива при любых погодных условиях, повышение КПД котла при поддержании стабильной температуры теплоносителя, согласно установленному значению.

Блок управления компактный, с простым интерфейсом и циферблатом на две цифры для установки всех ключевых параметров.

Аир (Air)

• Производитель: Украина;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 450Вт;
• Мощность вентилятора: до 220 Вт;
• Диапазон установки температуры теплоносителя: 40-85оС;
• Точность измерения температуры: 0.1оС
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 3000-3500 руб.

Компактный блок автоматического управления твердотопливными котлами. Позволяет установку и управление мощным циркуляционным насосом и вентилятором с соответствующим током по нагрузке 2 и 1 ампера, в модификации допускаются токи нагрузки до 5А.

Tech

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 200Вт;
• Мощность вентилятора: до 200 Вт;
• Диапазон установки температуры теплоносителя: 30-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ручная настройка целевой температуры и управление циркуляционным насосом.
• Ориентировочная стоимость: 6500-7250 руб.

Функциональный блок управления с практичным корпусом, защищенным от перегрева. Удобный интерфейс. Наличие ЖК-дисплея и расширенного набора клавиш управления облегчает настройку автоматики и контроль работы котла.

Комфорт Эко

• Производитель: Польша;
• Питание: 220В/50Гц;
• Мощность подключаемого насоса: до 300Вт;
• Мощность вентилятора: до 300 Вт;
• Диапазон установки температуры теплоносителя: 35-80оС;
• Точность измерения температуры: 1оС;
• Диапазон установки температуры в помещении: 20-45оС;
• Ориентировочная стоимость: 7900-8200 руб.

Компактный блок управления с установкой на корпус котла с простым управлением и двухзначным циферблатом. Позволяет настраивать работу котла в зависимости от установленной целевой температуры в отапливаемом помещении. Обеспечивает защиту котла от перегрева и замерзания.

Как подключить и настроить

Монтаж любой автоматики для твердотопливного котла примерно одинаков. Необходимо выполнить ряд простых действий:

1. Разместите блок автоматики в недоступном для перегрева месте. Вовсе не обязательно устанавливать блок автоматики в предельной близости к котлу или на его корпусе. Куда важнее определи его так, чтобы избежать перегрева, даже с учетом возможных внештатных ситуаций. Максимальное удаление задается допустимой протяженностью кабелей для подключения вентилятора, циркуляционного насоса и датчиков, что может составлять от 2-х до 10 метров.
2. Подсоедините на дверце топочной вместо заслонки поддувала или в отдельно подготовленном отверстии вентилятор для подачи воздуха. Для старых моделей котлов придется вручную вырезать и подготовить отверстие для вентилятора. В современных котлах установка выполняется на подготовленное место.
3. Установите датчик температуры теплоносителя. Лучше всего измерять температуру воды непосредственно в теплообменнике котла или внутри основного теплоаккумулирующего бака. Для этого в котлах часто предусматривается специальное посадочное гнездо или отверстие глубиной до 60 мм. Если нет возможности закрепить датчик на теплообменнике то его переносят на выходную трубу котла, по которой течет самый горячий теплоноситель. Чаще производитель советует использовать хомут с термопрокладкой для лучшего контакта.
4. Подключить с помощью силовых и сигнальных проводов все оборудование к контроллеру. Для вентилятора, циркуляционного наоса и датчиков отведены соответствующие пары клемм, закрепленных на корпусе блока автоматики. Их маркировку и положение следует сверить с инструкцией от производителя.
5. Устанавливаются первоначальные настойки: целевая температура теплоносителя. Максимальный и минимальный объем воздуха, подаваемый вентилятором в камеру сгорания. Пределы допустимого изменения температуры воды в котле.

Алгоритм программирования и настройки блока автоматического управления твердоплодных котлов устанавливаются производителем и подробно описываются в инструкции.

Пожалуй, каждый владелец частного дома сталкивается с проблемой устройства системы отопления. Есть надёжное современное решение — автоматика для отопления дома! Правда, многие не понимают значения заданной фразы. Поэтому в представленной статье речь будет идти именно о ней.Очевидно, установка рассчитана на упрощение жизнедеятельности человека! Благодаря ей гораздо удобнее контролировать отопление. Автоматика имеет ряд прочих достоинств, таких как автоматическое регулирование степени теплоты, а следовательно, меньшие затраты личного времени. Однако, не многие доверяют данному типу отопления, предпочитая регулировать его самостоятельно.

Под самим словом «автоматика» понимают комплекс приборов, регулирующих какой-либо процесс автоматически, то есть не вручную. Плюсом является практически абсолютная безошибочность агрегата, управление — более точное, а функционал представляет собой кладезь дополнений.

Какие существуют автоматические установки?

В настоящий момент рынок представляет потребителю широкий выбор регулирующих устройств. Поэтому необходимо знать, какая автоматика для систем отопления дома вообще существуют, чему отдать предпочтение.

Комнатный термостат

По критерию установки существуют:

• Проводные термостаты. Достоинством данного вида считается возможность провести питание до приблизительно 50 метров посредством проводов.
• Беспроводные термостаты. Преимуществом является необязательность создания отверстия под провода. Однако, они имеют существенный недостаток — железобетонные стены уменьшают мощность сигнала.

По функционалу различают:

• Простые термостаты. Они удерживают нужный уровень теплоты.
• Программируемые термостаты. Такие устройства способны устанавливать определённое количество градусов на целую неделю вперёд (срок зависит от модели) с максимальной точностью до секунд. К достоинствам также можно причислить экономию средств за счёт недельного программирования.

Также различают термостаты:

• Электронные термостаты. Комплект содержит три компонента: датчик температуры, передатчик сигнала, реле. Главным плюсом устройства является максимальная точность оборудования. Не стоит забывать простоту использования.
• Механические термостаты. Основа приборов состоит в способности изменять свойства под влиянием уровня температуры. Вследствие изменения температуры в газовой мембране, замыкается или размыкается цепь, заставляющая работать определённые механизмы.
• Электромеханические термостаты. Механизм устройства гораздо проще электронного. Главным элементом является реле. Узел внешне похож на трубку, которая наполняется специальным веществом, реагирующим на температуру. Если котёл нагревается, то вещество расширяется, аналогично котёл остужается — вещество сокращается. А привод, зависящий от вещества, благодаря электроцепи регулирует температуру.

Подключение может осуществляться к :

• Котлу;
• Насосу;
• Сервоприводу;

Термоголовка

Это терморегулирующий элемент, который под влиянием внешней среды приоткрывает или закрывает радиатор. Недорогой вид автоматики для отопления дома. Значительным плюсом является то, что термоголовка очень удобна для локального нагрева, а также происходит значительная экономия средств. Из минусов: во-первых, регулировка происходит по меркам, состоящих из абстрактных чисел, а не градусов. Во-вторых, датчик измеряет градусный уровень тепла вокруг установки, но не помещения, что уменьшает точность устройства.

Погодозависимая автоматика

Конструкция погодозависимой автоматики для отопления дома несложна: снижается погода на улице-увеличивается температура теплоносителя. Однако, погодозависимая установка имеет весьма значительный недостаток — система порой не успевает адаптироваться под температуру, и, следовательно, эффект запаздывает. Особенно упомянутый минус проявляется, если подключено дополнение — полы с подогревом. К недостаткам относят то, что приборы действуют не совсем корректно, приблизительно, поэтому изменение заметно лишь при сезонной смене климата. Стоит отметить, цены на агрегат относительно высокие. Но агрегаты будут очень удобными в производстве, масштабных домах (свыше 500 квадратных метров).

Автоматика для радиаторов

• Использование термоголовки с клапаном; (Описано выше)
• Климат-контроль;

Состоит из термоэлектрического привода, контроллера, датчика. Полностью автоматическая установка для отопления дома  с возможностью удалённого управления. Климат-котроль — автоматическое управление по датчикам с множеством дополнений. К плюсам относят: во-первых, управление доступно централизованно, удалённо (с мобильных устройств), во-вторых, возможность подключения к системе умного дома, в-третьих, установку расписания режима.

Механизм устроен следующим образом: на каждом радиаторе устанавливается специальный привод, подсоединенный к контроллеру. К контроллеру подключаются датчики. При изменении температуры датчики реагируют, далее отправляют сигнал контроллеру, который регулирует клапан.

Автоматика для угольного котла

Возможности приборов достаточно широки. Зачастую комплекты отапливающих приборов включают в себя: компьютер, который обеспечивает управление прибором, вентилятор либо воздушная турбина.

Котлы с автоматической подачей

Автоматика для насоса

Регулирует деятельность системы, контролируя множество функций, таких как, например, давление, распределение воды.

Для нормальной работы необходимы следующие компоненты: коллектор, обеспечивающий подачу воды, реле, контролирующее насос, манометр, осуществляющий измерение давления, датчик сухого хода, который предотвращает перегрев устройства, если вода иссякнет.

Всю автоматику, отвечающую за насос, подразделяют на несколько моделей, исходя из времени создания:

Автоматика первого поколения;

Первая простейшая конструкция подачи воды. Используется для решения несложных задач, если необходимо обеспечить помещение источником воды. Она состоит из трех компонентов: датчик сухого хода, гидроаккумулятор, выполняющего задачу накопления воды, содержащего в себе мембрану, реле, контролирующее давление воды. Обычно не вызывает трудностей при установке, так как в системе полностью отсутствуют сложные электрические схемы. Механизм также чрезвычайно лёгок: порядок цикличен—при полном заполнении воды, насос отключается, далее цикл идёт на повтор.

Автоматика второго поколения

Образец отличается от предыдущего тем, что к управлению добавились датчики, осуществляющие контроль за работой. Вследствие, гидроаккумулятор необязателен, так как его функцию выполняют датчики. Большим спросом автоматика второго поколения не пользуется, так как схожа с первой, однако по цене обходится гораздо дороже.

Автоматика третьего поколения

Термостат для включения или отключения насоса

Самый частый вид автоматики для насоса в отоплении дома. Механизм: сначала происходит сбор информации с датчика, далее происходит сравнивание показателей, от этого зависит работа насоса. Например, если владелец задает режим +60, а гистерезис +5, то вода должна составлять +65, чтобы система запустилась, а чтобы она остановилась необходима температура соответственно +55.

Заключение по теме

Современному человеку открыто много дверей — много возможностей. Большое количество свежих предложений ожидают нас повсюду. Именно век компьютерных технологий открыл нам двери в мир, где человек с помощью компьютера подчинил своей воле множество вещей. Наверное, глупо не использовать возможности, которые могли сэкономить деньги, драгоценное время, избавить вас от лишних повседневных обязанностей?

Теги: отопление дома, погодозависимая автоматика, термоголовка, термостат

Бытовые котлы отопления, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователя. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.

Автоматические блоки напольных котлов

Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
3. Падение давления природного газа в основной магистрали ниже критического уровня.

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых напольных котлов от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

• итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
• польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
• американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
• отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

• 630 SIT;
• 710 MiniSIT;
• 820 NOVA.

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

1. При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.
2. Удерживая основную рукоятку 30 секунд, вы позволяете термопаре прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20—50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
3. Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.
4. При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90—95 °С.

Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:

Отличия моделей 710 MiniSIT и 820 NOVA

По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:

• 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
• главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
• блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
• в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
• добавлен стабилизатор давления газа.

Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.

В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:

1. Изделие оборудовано разъемом для подключения комнатного термостата и погодозависимой автоматики. Теперь отопительный агрегат способен поддерживать температуру воздуха в квартире.




2. Появилась модификация с собственным источником питания – термогенератором, монтируемым на планке рядом с пилотной горелкой, как изображено на схеме. Принцип действия схож с термопарой, но величина вырабатываемой ЭДС гораздо больше.

В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30—70 кВт).

Польская автоматика «Каре»

Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.

Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:

• газовый фильтр;
• клапан – регулятор давления газа;
• отдельно стоит термостат с регулирующей рукояткой;
• мембранный термостатический клапан;
• кнопка пьезоэлектрического воспламенителя.

Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.

Изделия отечественных фирм

Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.

Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.

Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и своевременно обслуживать, благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Важный момент. Невзирая на множество «наворотов», внедренных в конструкцию мини-котельных, функциями безопасности по-прежнему ведает механика. Три типа аварийных ситуаций, перечисленных выше, будут отрабатываться аппаратурой независимо от наличия напряжения в электросети.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

Примечание. В турбированных котлах с закрытой камерой сгорания контроллер вдобавок запускает и отключает вентилятор.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8—1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Заключение

Многие домовладельцы самостоятельно занимаются обслуживанием своих отопительных агрегатов. Отсюда возникает интерес к работе автоматики газовых котлов различных типов. Мы осветили данный вопрос, но не советуем самостоятельно ремонтировать клапаны безопасности, если вы не разбираетесь в теме. Максимум, что можно сделать, — прочистить сетчатый фильтр, заменить негодную мембрану либо электромагнит. Настройку пламени горелки или запальника лучше доверить мастеру–газовщику.

Примечание. В статье использованы материалы производителя котлов «Лемакс», размещенные на официальном ресурсе.

Используемые источники:

• https://gradusplus.com/kotly/tverdotoplivnye/avtomatika/
• https://househill.ru/kommunikacii/otoplenie/kotel/tverdotoplivnye/avtomatika.html
• https://udobnovdome.ru/avtomatika-dlya-tverdotoplivnyx-kotlov/
• https://eurosantehnik.ru/raznovidnosti-avtomatiki-dlya-otopleniya-svoego-doma.html
• https://otivent.com/avtomatika-dlja-gazovogo-kotla-otoplenija
