Автоматический газовый котел АГВ-80

Приборы АГВ-80 — автоматические газовые котлы, которые предназначены для местного водяного отопления жилых помещений площадью до 60 м2 и для снабжения горячей водой квартиры (ванна, умывальник, кухня).Технические характеристики котлов АГВ-80 Запас воды в баке, л — 80 Номинальная тепловая нагрузка горелки, ккал/час — 6000 Расход газа горелкой (с теплотворной способностью 8000-9000 ккал/нм3 и удельным весом 0,73 кг/нм3), нм3/час — 0,7 Расход сжиженного газа горелкой с теплотворной способностью 21000-22000 ккалл/нм3 — 0,28 Номинальное давление газа перед прибором, мм вод. ст. — 130 Максимальное давление воды в водопроводе, кгс/см2 — 6 Интервал настройки по температуре нагрева воды в баке, С — 40-90 Время нагрева воды от 20 до 900, мин. — 75 Допускаемая минимальная величина разрежения в дымоходе, мм вод. ст. — 0,1 Коэффициент полезного действия — 0,8Диаметры отверстия в форсунках, мм: — горелки (природный газ) — 2,4 — горелки (сжиженный газ) — 1,4 — запальника (природный газ) — 0,5 — запальника (сжиженный газ) — 0,25Габаритные размеры, мм: — диаметр — 410 — высота — 1560 Общий вес, кг — 85 Автоматический газовый котел АГВ-80 состоит из следующих основных узлов (рис, 1): оцинкованного сварного бака, кожуха, топочного устройства (основание) с горелкой, газового крана, терморегулятора, магнитного газового клапана, фильтра, запальника, термопары, предохранительного клапана и тягопрерывателя.Рис. 1. Схема газового котла АГВ-80 1 — тягопрерыватель; 2 — муфта термометра; 3 — стабилизатор; 4 — фильтр; 5 — магнитный клапан, 6 — терморегулятор; 7 — газовый кран; 8 — запальник; 9 — термопара; 10 — воздушник; 11 — газовая горелка; 12 — штуцер для подачи холодной воды; 13 — бак; 14 — термоизоляция; 15 — кожух; 16 — патрубок выхода горячей воды к квартирной разводке; 17 — предохранительный клапан Терморегулятор является прибором двухпозиционного действия (позиции «открыт» — «закрыт») и предназначается для автоматического регулирования температуры воды. Клапан терморегулятора открывается и закрывается автоматически при изменении температуры воды в баке за счет удлинения или укорачивания латунной трубки терморегулятора. Трубка находится внутри бака в воде и обладает большим линейным удлинением при изменении температуры. Внутри трубки во втулке на резьбе закреплен стержень из инвара (сплав железа с никелем), обладающий очень малым линейным удлинением. Стержень свободным концом нажимает на систему рычагов с пружиной, связанных с клапаном терморегулятора.Рис. 2. Схема работы терморегулятора 1 — перекидной рычаг; 2 — пружина клапана; 3 — стакан; 4 — прокладка; 5 — втулка клапана; 6 — клапан; 7 — седло клапана; 8 — инваровый стержень: 9 — втулка; 10 — трубка; 11 — гайка; 12 — прокладка; 13 — пружина, 14 — шайба; 15 — уплотнительное кольцо; 16 — корпус; 17 — фигурный рычаг; 18 — перекидная пружина. Терморегулятор имеет специальную шкалу и ручку-указатель, перемещая которую можно настроить терморегулятор на температуру от 40 до 90°С.

Эта перемена температуры вызывается изменением длины свободного конца стержня при ввертывании его во втулку латунной трубки (рис. 2). Если газовый котел АГВ-80 настроен на температуру нагрева воды 90°С — ручка-указатель против «ГОР» шкалы. Чтобы понизите температуру настройки, необходимо ручку-указатель отвести в крайнее положение против «ХОЛ». Чтобы повысить (понизить) температуру воды в баке, необходимо при помощи отвертки отвернуть винт, соединяющий ручку-указатель со стержнем, и отвести ее в крайнее нижнее (верхнее) положение; снова закрепить ручку-указатель винтом и отвести в крайнее верхнее (нижнее) положение. Термопара типа ТХК предназначена для создания электрического тока, возникающего от нагрева сипя свободного конца пламенем запальника. Запальник предназначен для нагрева термопары и зажигания горелки. Пламя запальника не гаснет до выключения газа (рис. 3).Рис 3. Схема термопары, запальника и подсоединение их к магнитному клапану 1 — горелка; 2 — запальник; 3 — контактная шайба термопары; 4 — контактная шайба магнитного клапана; 5 — кнопка.Рис. 4. Схема магнитного газового клапана 1 – провода; 2,6 – тарелки клапана; 3,4 – клапаны; 5 – пружина; 7 – шток; 8 – корпус; 9 – мембрана; 10 – колпак; 11 – сердечник; 12 – якорь. Магнитный клапан — прибор автоматики безопасности газовых котлов АГВ-80, который служит для полного прекращения подачи газа к горелке и запальнику при погасании последнего. Принцип действия его основан на том, что обмотка сердечника, получая определенный электрический ток от нагретой термопары, намагничивает сердечник, притягивающий якорь. Якорь связан через стержень и шток с клапанами, которые удерживаются в промежуточном положении, открывая проход газу из сети к горелке и запальнику (рис. 4). Во время включения магнитного клапана верхний клапан прижат к седлу, газ идет на запальник. В нерабочем положении нижний клапан прижимается к нижнему седлу под действием пружины и закрывает доступ газа к запальнику и горелке (рис. 5). Предохранительный клапан состоит из корпуса, в нем между двумя прокладками находится мембрана. Мембрана — специальная пластинка из медной фольги толщиной 0,03 — 0,035 мм, в середине которой отверстие залито легкоплавким сплавом. При давлении в баке выше 6 кгс/см2 или температуре воды до 105° мембрана прорывается, вода проходят через сигнальную трубку. Рис. 5. Схема магнитного газового клапана 1 — накидная гайка; 2 — контактные шайбы; 3 — пробка; 4 — прокладка; 5 — шайба коническая; 6 — основание сердечника; 7 — кнопка.Рис. 6. Схема предохранительного клапана 1 — промежуточное кольцо; 2 — мембрана; 3 — шайба; 4 — труба; 5 — бак; 6 — кожух; 7 — верхняя крышка; 8 — крышка кожуха; 9 — корпус; 10 — прокладка.

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера Протерм Скат Протерм Медведь Протерм Гепард ЭванАристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия НоваТермона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

__________________________________________________________________________

Монтаж и установка котлов АГВ-80

Перед установкой котла АГВ-80 наружным осмотром проверить комплектность и сохранность всех частей. Газовый кран должен иметь плавный ход и поворачиваться от легкого усилия руки.При установке газовых котлов АГВ-80 должны быть выполнены все условия, обеспечивающие нормальную и безопасную работу аппарата: — Соответствующее помещение для установки прибора; — Правильное присоединение аппарата к дымоходу, газопроводу. — Монтаж котла АГВ-80 в жилых зданиях допускается только при наличии дымохода с отводом в него продуктов сгорания. — Газовые приборы могут устанавливаться в ванных комнатах и кухнях жилых здании. — Температура помещений, в которых устанавливается агрегат, должна быть не ниже 0°С. — При подсоединении аппарата к дымоходу должны выполняться требования пожарной безопасности. — Площадь сечения дымохода не должна быть меньше, чем у патрубка газового аппарата, присоединяемого к дымоходу. Работы по монтажу, системы отопления или горячего водоснабжения должны производиться по проекту, разработанному потребителем. Запуск и регулировка котлов АГВ-80 Перед пуском проверить заполнение прибора и системы отопления водой, это контролируется появлением воды из сигнальной трубы. Затем вентиль на водопроводе закрыть и после проверки произвести пуск.При пуске котла АГВ-80 в работу необходимо: — открыть газовый кран на газопроводе; — открыть топочную дверцу и левой рукой поднести зажженную спичку к запальнику; — нажать кнопку магнитного газового клапана до отказа и одновременно зажечь запальник. — кнопку нужно держать нажатой до отказа одну минуту, не ослабляя нажима на неё; — по истечении одной минуты отпустить кнопку магнитного газового клапана и медленно открыть кран газовой горелки. — если горелка не загорится, а запальник погаснет, повторное зажигание можно производить не раньше, чем через две минуты и только после вентиляции топки; — при запуске агрегата проверить наличие тяги в дымоходе. При нормальной тяге пламя спички, поднесенной к колпаку тягопрерывателя, будет втягиваться под колпак. Если отсутствует тяга и выбивается пламя из топки, пользоваться аппаратом нельзя. При нагреве воды до требуемой температуры автоматически прекращается подача газа и горелка гаснет.

Когда температура воды в котле упадет (в результате отбора воды и пополнения холодной водой или теплопотерь при отоплении), терморегулятор возобновляет подачу газа в горелку и она загорается от пламени запальника.Рис. 7. Схема отопления 1 — аппарат; 2 — расширитель; 3 — радиатор; 4 — термометр; 5 — сбросная труба; 8 — водопроводный стояк; 7 — обратный клапан; 8 — подпиточный водопровод; 9 — обратный трубопровод; 10 — главный стояк. При работе прибора на отопление (см. рис. 7) в систему должен быть вмонтирован бак-расширитель, снабженный сигнальной трубой.При работе газового котла АГВ-80 на горячее водоснабжение необходимо: — Кран разбора горячей воды держать всегда полностью открытым. — Водопроводный вентиль, питающий прибор, должен быть закрыт как только бак будет наполнен и вода покажется из горячего крана. — Для забора нагретой воды слегка открыть водопроводный вентиль так, чтобы горячая вода без напора вылилась из горячего крана. — Когда забор горячей воды окончен, водопроводный вентиль должен быть закрыт. — Температура воды, выдаваемой аппаратом для горячего водоснабжения, должна быть не более 70°С. При эксплуатации котлов АГВ-80 могут встречаться некоторые явления: — В начальной стадии запуска аппарата в работу могут появляться капли воды из-под днища бака, падающие на тарелку. — Это результат конденсации водяных паров из-за разности температур. При нагреве воды до температуры 25—30°С конденсация прекращается. — Появление шума (булькания) внутри бака при нагреве вот объясняется перемещением нагретых частиц воды наверх, а холодных — вниз. — Кроме того, при длительной эксплуатации в бак заносятся с водой по водопроводной системе инородные тела в виде пакли, накипи и осадков грязной воды. — Поэтому нужно тщательно 2—3 раза промыть всю систему отопления и бак через штуцер металлическим крючком (в виде кочерги) извлечь инородные тела из бака. После промывки и очистки бака шум прекратится.

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

Ошибки газовых котлов Ферроли

Ошибки газовых котлов Аристон

Неисправности и ремонт Ферроли

Эксплуатация и ремонт котлов Baxi

Ошибки газовых котлов Бакси

Ремонт и настройки котлов Китурами

Эксплуатация котлов Daewoo

Ошибки газовых котлов Беретта

Регулировки и ремонт Протерм Гепард

Ошибки газовых котлов Будерус

Ошибки газовых котлов Вайлант

Неисправности и ремонт Навьен

_______________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Промышленностью выпускается широкая номенклатура газовых отопительных бытовых аппаратов с водяным контуром типоразмера от 11,6 до 29 кВт типа АОГВ, АГВ. Аппараты данного типа состоят из следующих частей: вертикального цилиндрического резервуара, кожуха, газовой горелки с запальником, газоотводящего устройства. В центре резервуара расположена теплообменная труба с удлинителем. Пространство между резервуаром и кожухом заполнено изоляцией из шлако или стекловаты. Над выходным отверстием жаровой трубы расположен тягопрерыватель. В нижней части аппарата размещена инжекционная горелка низкого давления, в которой на кронштейне крепится запальник. Запальник имеет два язычка пламени: от одного происходит зажигание основной горелки, от второго нагревается спай термопары.

Автономные индустриальные теплогенераторы на газообразном топливе

Генератор теплоты	Номинальная мощность, кВт	Расход природного газа, м3/ч	Габариты, мм	Масса, кг
высота	ширина	глубина
Аппараты отопительные газовые бытовые с водяным контуром
АОГВ-11,6-3 (модель 2203)	11,6	1,17	850	400	537	75
АОГВ-11,6-3 (модель 2210)	11,6	1,17	850	230	550	42
АОГВ-11,6-1 (модель 2216)	11,6	1,17	850	230	550	35,5
АОГВ-29-1 (модель 2216-03)	29	2,93	850	380	550	58
АОГВ-17,4-3 (модель 2211)	17,4	1,77	980	420	442	55
АОГВ-23,2-1	23,2	2,35	980	420	480	48
Камин газовый КГ-5,8 (модель 4006)	5,8	0,59	850	800	300	55
Аппараты комбинированные с водяным контуром для отопления и горячего водоснабжения
АКГВ-23,2-3-У (модель 2213)	23,2	2,35	1300	530	550	155
АКГВ-23,2-1	23,2	2,35	980	405	480	66
АКГВ-11,6 (модель 2215)	11,6	1,17	970	410	—	48

Смеситель горелки представляет собой согнутую под углом 90° профилированную трубу. На диффузоре смесителя имеется чугунная насадка. Огневые отверстия в насадке просверлены в специальных приливах, расположенных в один ряд, что улучшает условия подвода вторичного воздуха к факелам. Так как горелка работает с коэффициентом избытка воздуха а это условие является необходимым. Расположение отверстий по окружности способствует равномерному распределению теплоты в шонке, а большое число отверстий позволяет получать факелы наибольшей высоты.

Водонагреватели снабжены автоматическими системами безопасности и регулирования. Автоматика безопасности водонагревателя состоит из электромагнитного клапана и термопары, соединенной с ним проводами. При нормальной работе аппарата запальник нагревает спай термопары, в цепи развивается ЭДС и по обмотке электромагнитного клапана протекает электрический ток, удерживающий клапан в открытом состоянии. При этом газ поступает к основной горелке. В случае если запальник погаснет, спай термопары остынет и электромагнитный клапан закроет доступ газа к основной горелке и запальнику. Повторное зажигание запальника следует проводить в ручную, но не ранее чем через 2 мин. Водонагреватель запускают в работу только после заполнения его водой. Для этого достаточно открыть любой из водоразборных кранов горячей воды и убедиться, что вода вытекает из него под напором. Затем открывают кран на газоходе перед аппаратом, подносят зажженную спичку к запальнику и открывают его кран. Через 1-2 мин после зажигания запальника необходимо оттянуть вниз до отказа кнопку электромагнита, при этом кнопка должна оставаться в нижнем положении. Убедившись в том, что запальник горит, открывают кран основной горелки и зажигают ее. Если горелка не загорается, а запальник гаснет, то повторное зажигание можно производить только после вентилирования топки в течение 2-3 мин. Пустив водонагреватель, необходимо закрыть дверцу и проверить наличие разрежения в дымоходе с помощью зажженной спички. При отсутствии разрежения в дымоходе пользоваться водонагревателем категорически запрещается. После нагрева воды до требуемой температуры терморегулятор прекращает подачу газа к основной горелке. При снижении температуры воды в нагревателе на 5-10° (в результате отбора горячей воды или теплопотерь при отоплении) терморегулятор возобновляет подачу газа к основной горелке. Регулирование максимальной температуры воды производится вращением правой нижней гайки блока автоматически. При снижении температуры гайку необходимо повернуть вниз, при повышении — вверх.


Газовый емкостный водонагреватель АГВ-80М: 1, 3 — патрубки подвода холодной и отвода горячей воды; 2 — отражатель; 4 — тягопрерыватель; 5 — резервуар; 6 — кожух; 7 — терморегулятор; 8 — термопара; 9 — запальник; 10 — основная горелка	Установка водонагревателя АГВ-120	Схема установки котла КЧМ-2 и подключение его к дымовой трубе: а — план; б — разрез: 1 — котел; 2 — вентиляционный канал; 3 — дымовой канал; 4 — стальной лист; 5 — дымовой патрубок; 6 — прочистка

Чтобы выключить водонагреватель, необходимо закрыть кран запальника и кран основной горелки, а также кран на газопроводе перед прибором. Водонагреватели обслуживают лица, ознакомившиеся с инструкцией и основными правилами безопасности эксплуатации газовых приборов. Емкостные водонагреватели типа АГВ, АОГВ с отводом продуктов сгорания в дымоход можно устанавливать в ванных комнатах и на кухнях. Основные характеристики водонагревателей АГВ даны ниже.

Техническая характеристика емкостных водонагревателей

Параметр	АГВ-50М	АГВ-80М	АГВ-120
Тепловая нагрузка горелки, кВт	6,8	6,8	14
Теплопроизводительность, кВт	5	5,2	10
Интервал настройки по температуре, °С	40-90	40-90	30-95
Вместимость бака, л	50	80	120
Время нагрева воды до температуры 80°С, мин	55	60-70	60
КПД при непрерывной работе, %	70	75	75
Высота, мм	1210	1540	1600
Масса (без воды), кг	70	84	100
Площадь отапливаемых помещений, м2	30-40	50-60	75-85

Объем ванной комнаты при использовании водонагревателей типа АГВ должен быть не менее 6 м3. Увеличение же объема кухни сверх предусмотренного не требуется. На рисунке показана установка аппаратуры АВГ-120. К дымоходу водонагреватели присоединяют трубами из кровельной стали толщиной 0,8-1мм, причем диаметр соединительных труб должен быть не менее 80 мм для АГВ-50М и АГВ-80М и не менее 100 мм — для АГВ-120. Общая длина горизонтальных участков соединительных труб должна быть не более 6 м.

Чугунные секционные котлы серии КЧМ также можно использовать для сжигания газообразного топлива. Для этого котлы оборудуются специально оборудованными инжекционными горелками низкого давления. Насадки горелки имеют прямоугольную форму в виде рамки (с перемычкой посередине). Газо-воздушную смесь из смесителя горелки подводят к центру перемычки, а затем с двух сторон к выходным отверстиям, расположенным по периметру рамки. Двухрядное расположение по посадке огневых отверстий позволяет сократить ее размеры, однако ухудшает условия подвода вторичного воздуха. Это несколько увеличивает длину факела по сравнению с горелками, имеющими однорядное расположение отверстий. Номинальное давление перед горелками, работающими на природном газе — 1300 Па, на сжиженном — 3000 Па.

Горелки устанавливают на уровне колосниковой решетки, которая снимается при работе на газе. Вместо топочной двери устанавливают фронтальную плиту. К фронтальной плите крепят подводящий газопровод, горелку и приборы автоматики. В котлах с различным числом секций устанавливают горелки определенной теплопроизводительности. Котлы снабжаются двухпозиционной автоматикой регулирования температуры воды. Терморегулятор, установленный на выходе горячей воды из котла, воздействует на соленоидный клапан, через который осуществляется подача газа на основную горелку. Работа терморегулятора основана на использовании металлов с различными коэффициентами линейного расширения. Наружная латунная трубка имеет коэффициент линейного расширения больший, чем внутренний инварный стержень. При нагреве воды выше установленной температуры терморегулятор срабатывает и размыкает цепь соленоидного клапана. Соленоидный клапан закрывается и прекращает доступ газа к горелкам. К запальнику газ продолжает поступать через электромагнитный клапан. При снижении температуры воды, длина латунной трубки уменьшается, пружина возвращает рычаги в первоначальное положение и замыкает электрический контакт в цепи соленоидного клапана. Соленоидный клапан открывается и подает газ на горелки. Газ в горелке зажигается от запальника. Пределы настройки терморегулятора от 45 до 85°С.

Соленоидный клапан является исполнительным устройством автоматики регулирования. Катушка-соленоид подключается к источнику переменного тока напряжением 12В. Электромагнит втягивает сердечник внутрь, при этом поднимает клапан и создает возможность прохода газа к горелке. Газ в соленоидный клапан обязательно должен поступать со стороны клапана, тем самым обеспечивается большая плотность закрытия клапана.

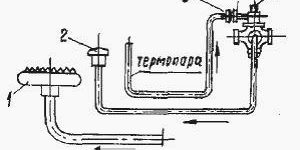

Автоматика безопасности состоит из термопары, запальной горелки и электромагнитного клапана. Термопара из хромель-копеля является источником получения электродвижущей силы (ЭДС) в системе питания электропитания электромагнитного клапана. Спай термопары нагревается факелом запальника и в цепи и обмотке электромагнитного клапана, соединенного с термопарой, протекает электрический ток под воздействием ЭДС спая термопары. Дисковый якорь клапана соединен со штоком, к нижнему концу которого прикреплен тарельчатый клапан. В нерабочем положении тарельчатый клапан прижат пружиной к верхнему седлу и перекрывает доступ газа к основной и запальной горелкам. При пуске электромагнитного клапана в работу (во время зажигания котла) необходимо нажать на кнопку, которая через шток связана с тарельчатым клапаном. При этом открывается доступ газа к запальной горелке через отверстие в корпусе клапана. Когда термопара нагрета, под действием ЭДС якорь прижимается к электромагниту, и клапан открывает доступ газа к основным горелкам. При остывании термопары клапан под действием пружины закрывается и прекращает подачу газа. Автоматическое отключение газа при погасании запальной горелки происходит не более чем через 25 сек.

Установка котлов типа КЧМ допускается только в нежилых помещениях объемом не менее 7,5 м3, имеющих вентиляционный канал. При установке котла в кухне ее объем должен быть на 6 м3 больше требуемого для установки газовых плит. Расстояние между выступающими частями горелки котла и противоположной стеной не менее 1 м, а расстояние между боковыми и задней стенкой котла и стеной помещения — не менее 0,4 м.

Котел присоединяют к дымоходу с помощью труб из кровельной жести (толщиной 0,8-1 мм) диаметр соединительных труб не меньше диаметра патрубка. Схема установки котла типа КМЧ в помещении и подключение его к дымовой трубе показано на рисунке. Общая длина горизонтальных участков соединительных труб для отвода продуктов сгорания должна быть не более 6 м. Длина вертикального участка соединительной трубы (от патрубка котла до оси горизонтального участка) должна быть не менее 0,5 м. Уклон соединительных труб в сторону котла не менее 0,01. Звенья соединительных труб должны плотно вдвигаться одно в другое (по ходу движения продуктов горения) на расстояние не менее чем 0,5 диаметра трубы. Прокладка соединительных труб через жилые помещения не допускается. Соединительные трубы, проложенные в неотапливаемых помещениях термоизолируются. Минимальное значение разрежения в дымоходе должно составлять не менее 3 Па.

Перед пуском (розжигом) котла следует убедиться, что система заполнена водой (проверяют по появлению ее из сигнальной трубы у раковины). Затем необходимо включить трансформатор в электросеть и открыть кран на газопроводе у входа в котел. Через глазок котла необходимо подвести горящую спичку к запальнику и одновременно нажать до отказа кнопку электромагнитного клапана. Спустя 1-2 мин отпустить кнопку клапана и убедиться, что запальник горит. Если запальник погас, необходимо провести повторное зажигание. Затем плавно открывают газовый кран перед горелкой и, убедившись, что газ горит у всех отверстий горелки, регулируют его пламя; при появлении признаков отрыва пламени воздушным регулятором уменьшают поступление первичного воздуха, а при наличии коптящего пламени — увеличивают его подачу, вращая регулятор. После пуска котла проверяют наличие разрежения в дымоходе с помощью горящей спички. При отсутствии разрежения, а также при выбивании пламени из топки пользоваться котлом категорически запрещается.

Когда вода в котле нагреется до заданной температуры, горелка автоматически выключается, но запальник продолжает гореть. При охлаждении воды на 5-6°С горелка автоматически включается. Если необходимо повысить температуру воды, стрелку терморегулятора передвигают в сторону положения [Гор], если понизить — в сторону [Хол]. Температура нагретой в котле воды контролируется термометром.

Для остановки котла нужно закрыть газовые краны перед горелкой и на входе в котел, а также обесточить трансформатор. Обслуживание котла должно производиться обученным и аттестованным персоналом в полном соответствии с инструкцией.
